YFHQN242 - Inklapbaar bed Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Inklapbaar bed (Murphy bed)
Merk	Vevor
Model	YFHQN242
Matrascompatibiliteit	Queen – horizontaal (60 x 80 inch / 1520 x 2030 mm)
Aanbevolen matrasdikte	6 tot 10 inch (152 tot 254 mm)
Maximaal matrasgewicht	68 lb (31 kg)
Maximaal draagvermogen systeem	900 lb (408 kg)
Afmetingen bedframe	2146 x 1565 x 132 mm (84,5 x 61,6 x 5,2 inch)
Binnenafmetingen kast	2166 x 388 x 1590 mm (85,3 x 15,3 x 62,6 inch)
Hoofdmateriaal	Multiplex van 1 inch (25 mm) voor de kast, houten frame van 3/4 inch (19 mm)
Gewicht bedframe	61 kg (134,2 lb)
Totaal ondersteund gewicht (frame + matras)	92 kg (203 lb) maximaal
Open-/sluitmechanisme	Gasveren met cilinders
Hoofdfunctie	Laat het bed kantelen van verticale positie (opgeborgen in de kast) naar horizontale positie (gebruik)
Wandmontage vereist	Ja, de kast moet stevig aan de muur worden bevestigd voor gebruik
Onderhoud en reiniging	Reinigen met een vochtige doek; periodiek de stabiliteit van de bevestigingen controleren; mechanismen indien nodig smeren
Veiligheid	Installatie door een volwassene; niet gebruiken zonder matras; kinderen uit de buurt houden tijdens gebruik; regelmatig de staat controleren
Reserveonderdelen en repareerbaarheid	Reserveonderdelen beschikbaar via Vevor-ondersteuning; reparaties alleen door een gekwalificeerde professional
Algemene informatie	Inklapbedkit – bevat geen matras of kast (te bouwen volgens meegeleverde plannen)
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - YFHQN242 Vevor

Welk type matras is geschikt voor dit inklapbed?

Het bed is ontworpen voor een queen-matras van 60 x 80 inch (1520 x 2030 mm) met een dikte tussen 6 en 10 inch (152-254 mm). Het matrasgewicht mag niet hoger zijn dan 68 lb (31 kg).

Moet de kast aan de muur worden bevestigd?

Ja, het is verplicht om de kast stevig aan de muur te bevestigen voordat u het bed gebruikt. Dit garandeert de stabiliteit en veiligheid van het geheel.

Kan ik het bed alleen installeren?

Het wordt sterk aanbevolen om met z'n tweeën te installeren, omdat sommige stappen het hanteren van grote onderdelen vereisen. De installateur moet een volwassene zijn.

Wat is het maximale draagvermogen van het bed?

Het systeem ondersteunt tot 900 lb (408 kg). Het totale gewicht van het frame (61 kg) en matras (max 31 kg) mag echter niet hoger zijn dan 92 kg (203 lb) voor een optimale werking.

Bevat de kit het matras en de kast?

Nee, de kit bevat alleen het mechanisme en de montageaccessoires. U moet zelf het matras leveren en de houten kast bouwen volgens de plannen in de handleiding.

Hoe onderhoud ik het inklapbed?

Controleer regelmatig de stabiliteit van de bevestigingen en de staat van de gasveren. Reinig de oppervlakken met een vochtige doek. Neem bij problemen contact op met Vevor technische ondersteuning.

Kunnen kinderen dit bed gebruiken?

Kinderen mogen het open-/sluitmechanisme niet alleen bedienen. Het bed moet worden gebruikt onder toezicht van een volwassene.

Welke gereedschappen zijn nodig voor de montage?

U heeft een 13 mm moersleutel, een elektrische boormachine met bits van 6 mm en 11 mm, en een horizontaal afstelgereedschap nodig. De handleiding bevat een gedetailleerde lijst.

Kan ik een matras gebruiken dat dikker is dan 10 inch?

Nee, de aanbevolen maximale dikte is 10 inch. Een dikker matras kan mogelijk niet correct in de kast worden opgeborgen of de veiligheid van het mechanisme in gevaar brengen.

Waar kan ik reserveonderdelen of technische ondersteuning vinden?

Ga naar www.vevor.com/support om de handleiding te downloaden, reserveonderdelen te verkrijgen of contact op te nemen met de technische dienst. Het elektronische garantiecertificaat is daar ook beschikbaar.

GEBRUIKSAANWIJZING YFHQN242 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

MURPHY BEDKIT

MODEL:YFHQN242

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt Murphy bedset.

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van make zonder toezicht.

1. Installeer de Murphy Bed Kit volledig voordat u het bed gebruikt, anders kan dit ernstig schade aan mensen veroorzaken.
2. Controleer regelmatig de stabiliteit en veiligheid van de set en gebruik deze moet onmiddellijk worden gestopt in geval van schade of verdachte problemen.
3. Kinderen mogen de set niet alleen gebruiken om het bed uit te spreiden of op te berg anders kunnen ze gewond raken.

Hartelijk dank dat u voor deze Murphy-bedset hebt gekozen.

Als er een verschil is tussen de kleur van dit product en de afbeelding in de handleiding, raadpleeg het fysieke object.

PARAMETERLIJST

Model	YFHQN242
Aangepaste modellen	Koningin-Horizontaal
Matras maat	B×L: 60×80in (1520×2030mm)
matras dikte	6-10 inch (152-254 mm)
Maximaal matrasgewicht	68 pond (31 kg)

INSTRUCTIES

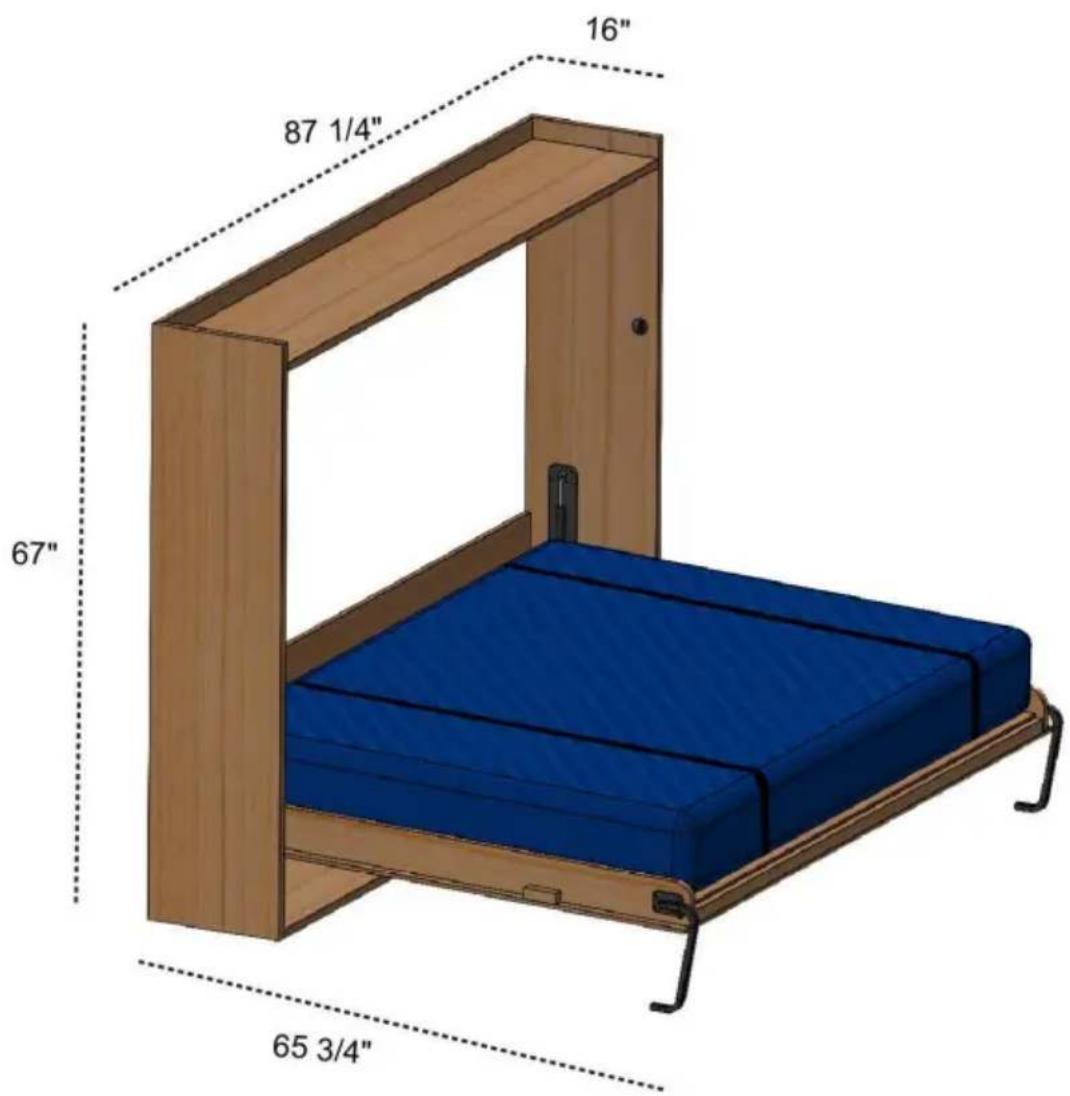

Murphy Bed Kit geschikt voor Queen-Horizontaal

Let op: De Murphy Bed Kit bevat geen bed en bedkasten

moeten door de gebruikers zelf worden uitgerust.

Standaard Queen-matras

Maximaal gewicht: 68 pond

Maximale diepte: 10ÿ

Maximale gewichtscapaciteit: 900 pond

1. Algemene beschrijving

Gebruik

Het opklapbedsysteem maakt het mogelijk om de bedveer uit zijn verticale stand te brengen Plaats het in een horizontale positie in de kast, zodat het op een absoluut snelle en gemakkelijke manier en met zeer weinig inspanning als bed kan worden gebruikt.

Voordat de gebruiker het opklapbed gebruikt, moet de gebruiker zeker zijn van de goede staat erva en de goede staat van de accessoires.

Voordat de gebruiker het opklapbed gebruikt, moet hij ervoor zorgen dat hij op het bed staat slaapoppervlak er is alleen het matras en beddengoed.

2. Veiligheid

Veiligheidsnorm

Het voldoen aan de veiligheidsnormen stelt de gebruiker in termen van werken productief, zonder gevaar voor schade aan zichzelf en aan anderen.

Het is verboden om het product te gebruiken zonder matras erop

oppervlak van het bedvering.

Het is verboden het bed voor een ander doel te gebruiken dan waarvoor het bedoeld is

eerder beschreven in sectie GEBRUIK.

Een onjuiste installatie of niet uitgevoerd door gespecialiseerde vakmensen is mogelijk

losraken, breken of disfunctioneren veroorzaken met mogelijke schade aan

personen, dingen of dieren. Alle gegeven instructies moeten strikt worden gevolgd opgemerkt.

Voordat gebruikers het product gaan gebruiken, moeten zijn op de hoogte zijn van de functies ervan en de technische kenmerken ervan, leer door een nauwkeurige en volledige lezing van deze gebruikershandleiding.

Knoeien met of vervangen van bedonderdelen die niet zijn toegestaan.

Het gebruik van accessoires of reserveonderdelen anders dan aanbevolen door de leverancier, een ongepast en gevaarlijk gebruik van het product aantoont.

Het is ten strengste verboden om veiligheidsvoorzieningen en bescherming te verwijderen

(labels)op de set; Controleer periodiek de incidentele positie op de

mechanisme van dekens of anders. Voordat u met enig onderhoud begint, dient u eerst reparaties uit te voeren

werkzaamheden of schoonmaakwerkzaamheden moet de bediener alle technische gegevens hebben gelezen en begrepen

informatie in deze handleiding. Elk onderhoud en reparatie moet

uitsluitend door gekwalificeerd personeel worden uitgevoerd.

WAARSCHUWING!!!

Plaats het product nooit in de buurt van warmtebronnen. Plaats en vergrendel het bed

systeem vrij te houden van voorwerpen die de beweging ervan kunnen belemmeren.

De instructies en regels in deze handleiding moeten absoluut worden nageleefd keer.

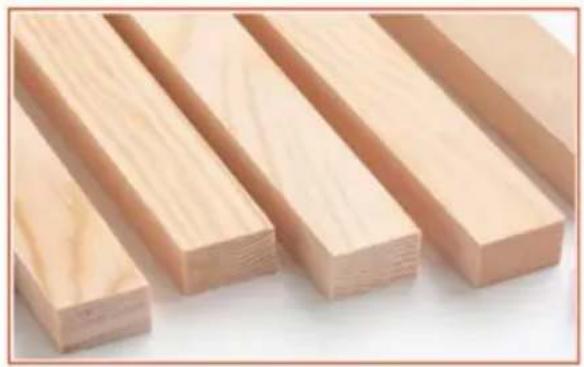

Stel voor om onderstaande materialen te gebruiken voor houten kasten en bedframe

Veiligheids- en verzorgingsadvies

• Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt Pagina's.
• Haal alle fittingen uit de plastic zakken en doe ze in hun aparte zakken groepen.
• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen beschadigd raken stikken als het wordt

ingeslikt. • Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u begint. • Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan gebeuren schade veroorzaken.

- Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als mogelijk.

Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkome • Delen van de montage zullen gemakkelijker zijn met 2 personen.

- Om de kans op beschadiging van uw product te verkleinen Zorg ervoor dat uw boormachine op een laag koppel is ingesteld.

Installeer de benodigde gereedschappen

			13 mm geopendEindsleutel
		Hij is 6 mm Diameter 11 mmSchroeven A	HoutboorHoutboor
Horizontaal aanpassingshulpmiddel

Lijst met kitonderdelen

Opmerking: De onderstaande hoeveelheden zijn de juiste hoeveelheid om de montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd dan nodig

A: Zijbeugel x 2 stuks B: Sluitbeugel x 2 stuks

C: Been x 2 stuks

D:YFGS300700A x2 stuks	E: Matrasriem x 2 stuks F: Lager x 4 stuks
G: Stop x 2 stuks	H:Metalen Moer M8x 4st	SchroefIk:M5x20mmx72st
J:Schroef M4x20mmx8st	Boorsjabloon:710*294mm	Boorsjabloon:306*82mm

Bouw gids

Stap 1:

Maak het kabinet

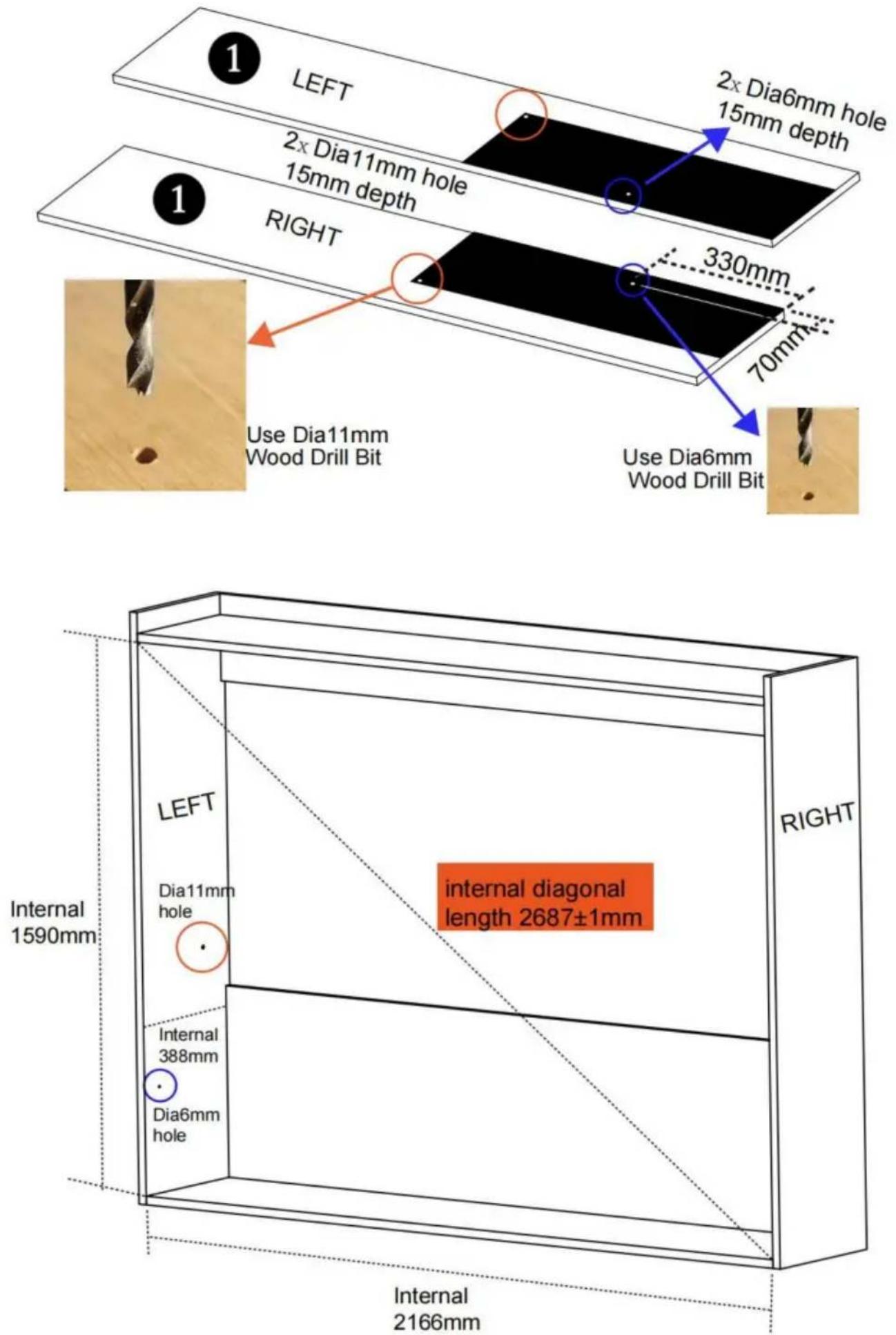

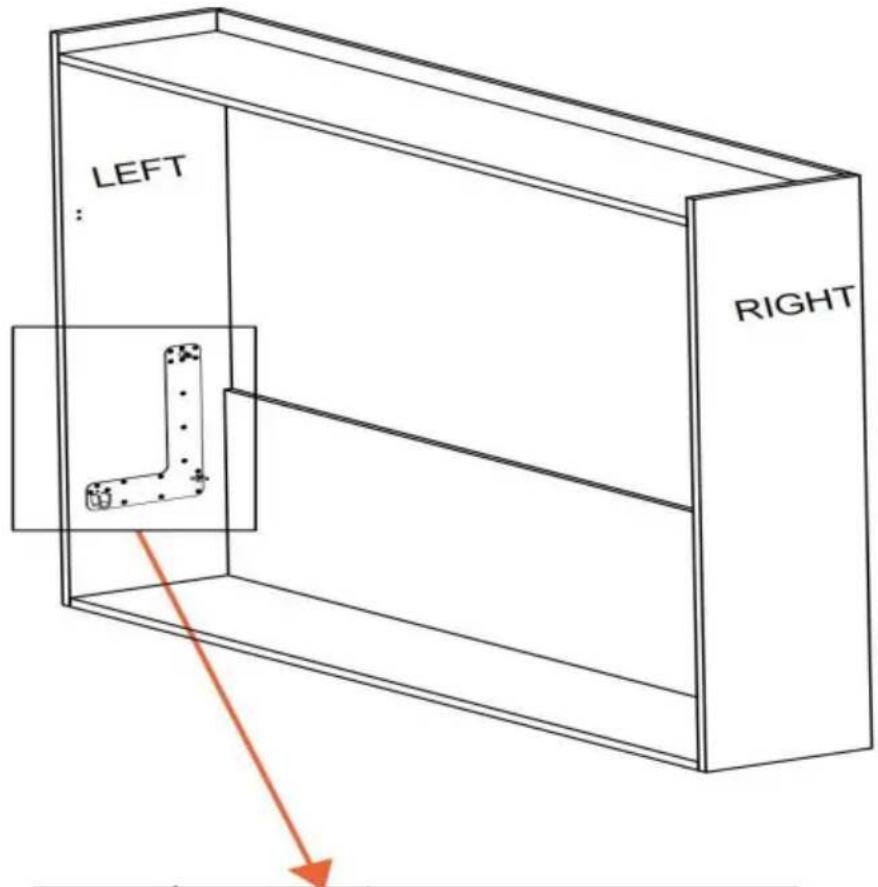

Plaats de boorsjabloon van 710*294 mm op het zijpaneel en zorg ervoor dat de rand van de sjabloon gelijk ligt met het zijpaneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het zijpaneel, verwijder vervolgens de sjabloon en boor een gat van 11 mm en een gat van 6 mm zoals op de afbeelding, de diepte van h gat is 15 mm.

Maak de kast met schroeven en waterdichte houtlijm, zorg voor de binnenafmetingen zoals op de afbeelding, zorg ervoor dat de kast stabiel en veilig is.

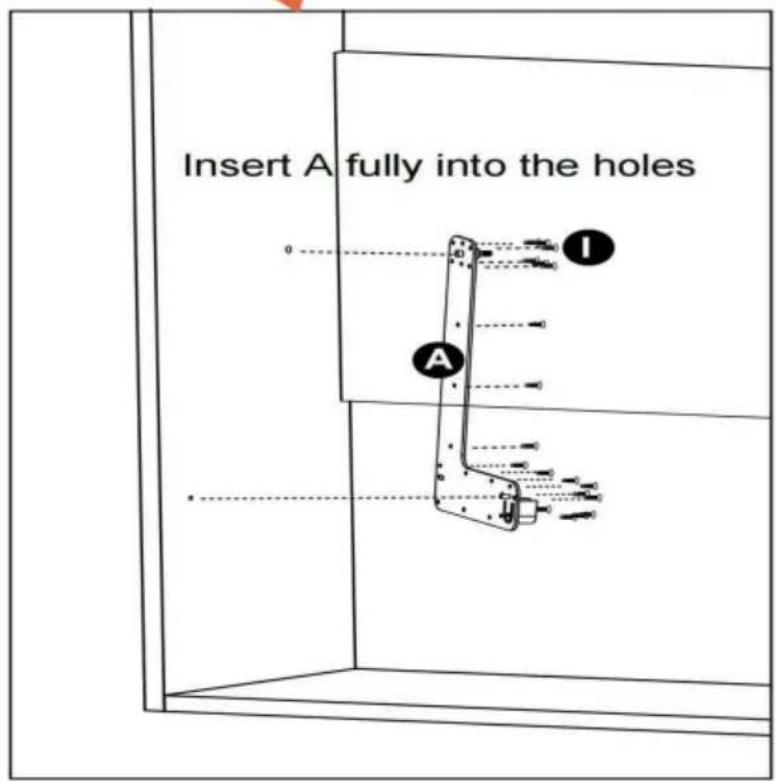

Steek de pin op de zijbeugel A volledig in het gat van 11 mm en 6 mm, bevestig a aan de kast met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

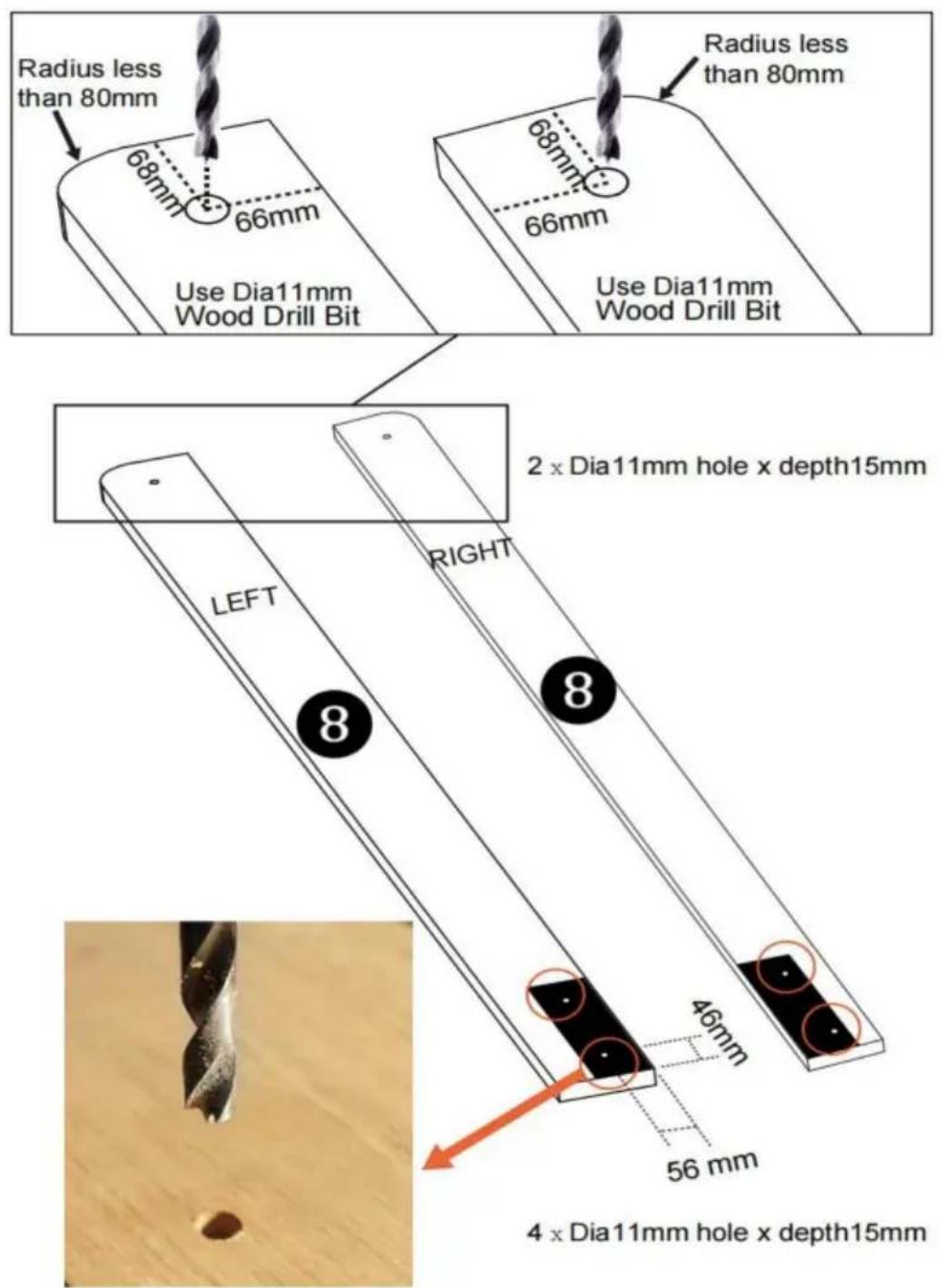

Plaats het boorsjabloon van 306*82mm op het paneel 8 en zorg voor de rand van de sjabloon liggen gelijk met het paneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het paneel 8 en verwijder vervolgens de

sjabloon en boor een gat van Dia11mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding

andere kant van het paneel en boor vervolgens een gat van Dia11 mm, de diepte van het gat is 15 n

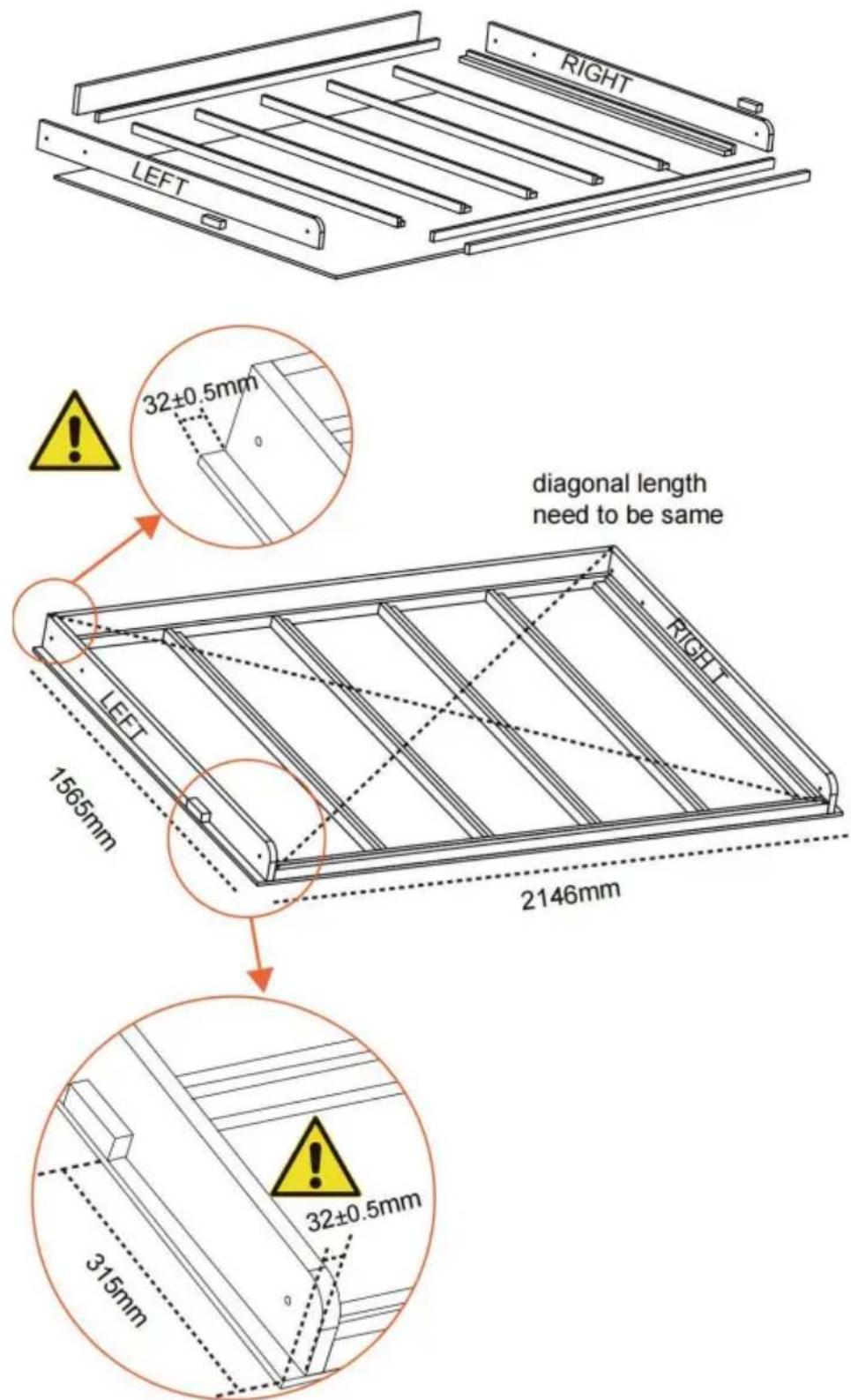

Maak het bedframe met schroeven en waterdichte houtlijm zoals afgebeeld.

Zorg voor de afmeting vanaf het schortpaneel tot de rand van het deurpaneel zijn 32 mm zoals afgebeeld.

Houd de diagonale lengte aan, aangezien de afbeelding hetzelfde is.

Zorg ervoor dat de kast stabiel en veilig is.

Stap 5: Steek de pin op verbindingsbeugel B volledig in de gaten met een diameter van 11 mm en bevestig B vervolgens aan het bedframe met schroeven I.

Plaats 2 stuks lager F in de verbindingsbeugel B, zoals afgebeeld.

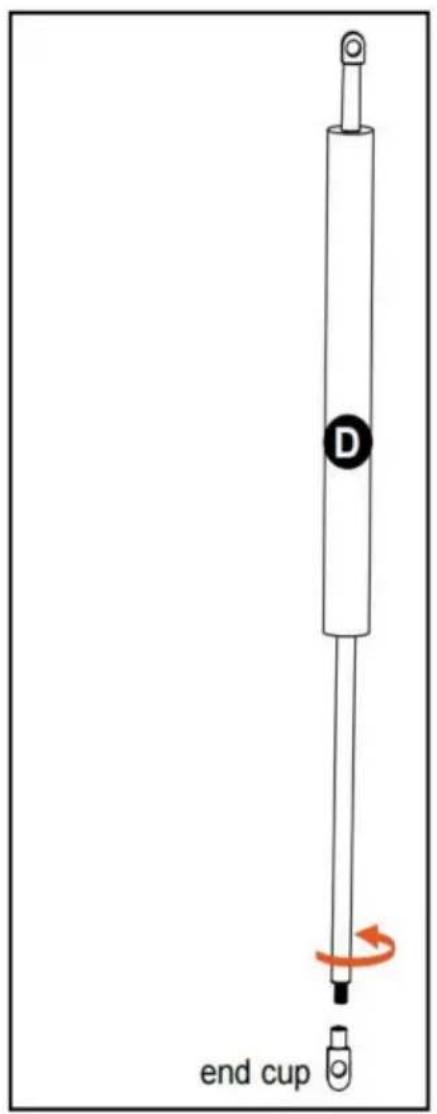

Draai de eindkap van de gasveer naar buiten zoals op de afbeelding, installeer deze vervolgens op de verbindingsbeugel B en bevestig hem met moer H zoals op de afbeelding.

Steek de pin op poot C volledig in de gaten van Dia 11 mm en bevestig C vervolgens aan het bedframe met schroeven I. Houd de afstand van het midden tot de grond 310 mm, zoals op de afbeelc

Herhaal de bovenstaande installatie aan de andere kant.

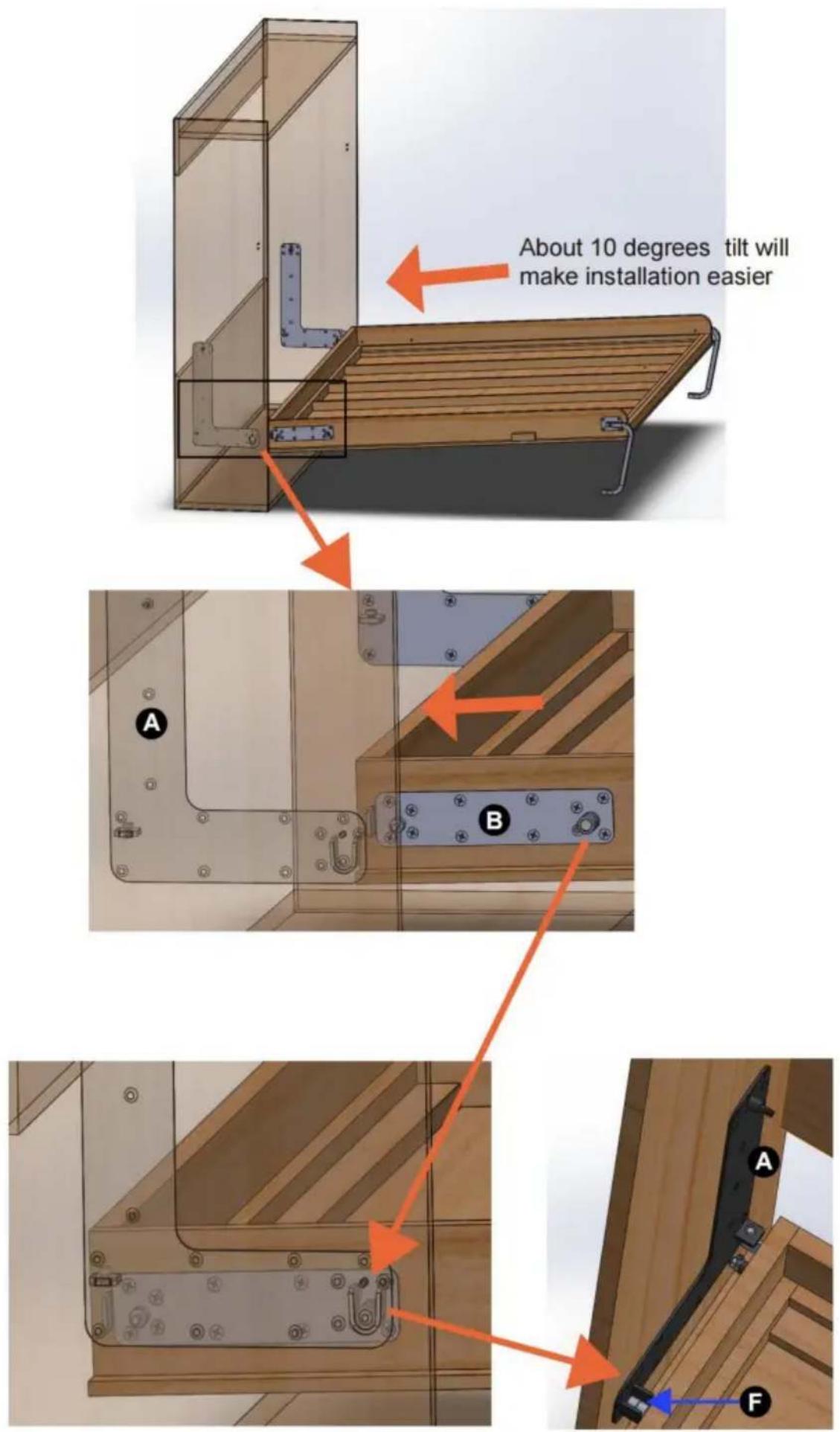

Plaats het bedframe met een kleine hoek ten opzichte van de kast, zoals op de afbeelding. Plaats de verbindingsbeugel B met lager F op de zijbeugel A zoals afgebeeld. Installeer de handgreep op het bedframe.

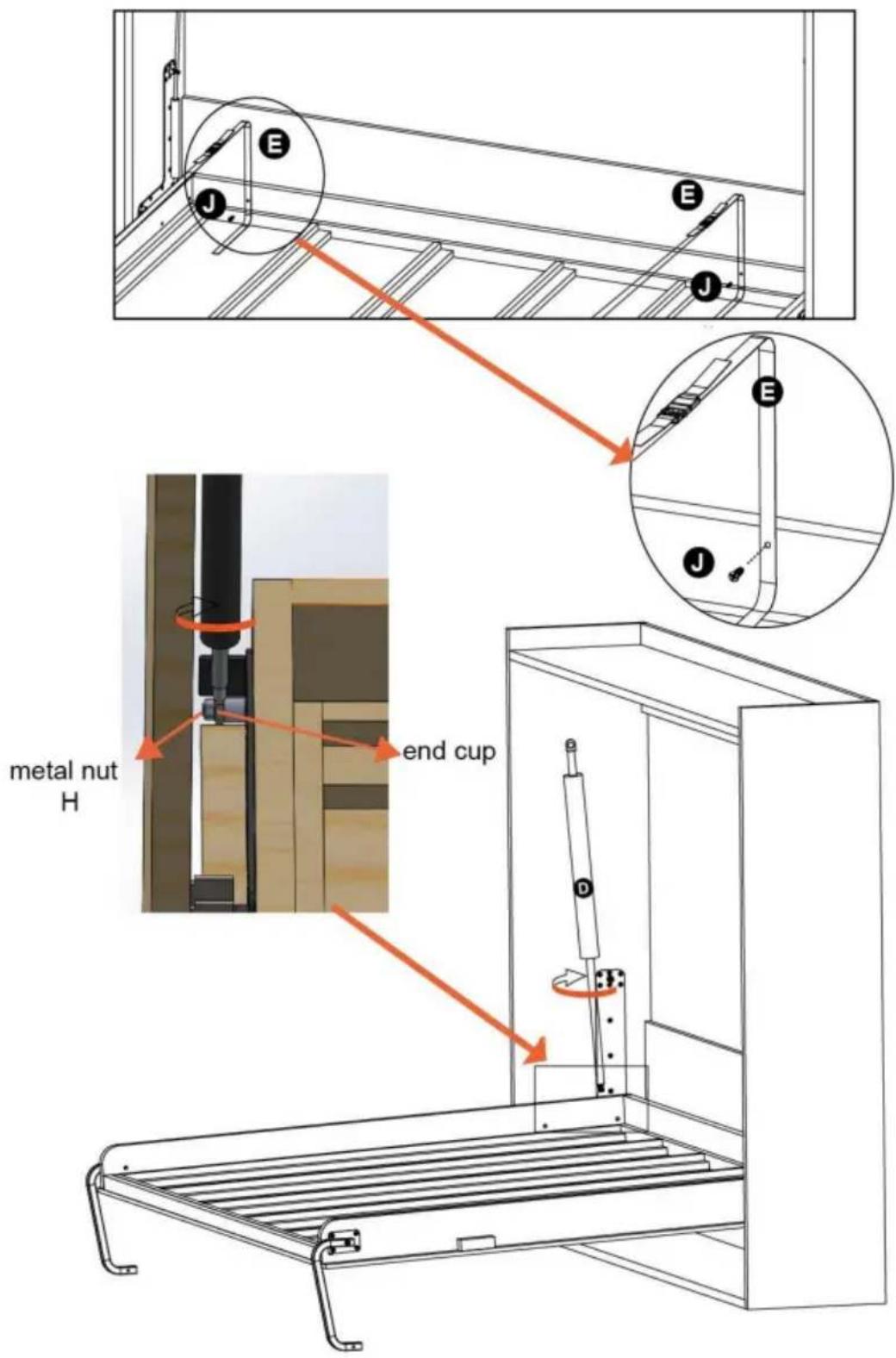

Bevestig eerst de twee matrasriemen E aan het bedframe met een schroef J; Draai vervolgens de gasveer D in de eindkap zoals afgebeeld, draai de gasveer vast met de eindkap;

Herhaal de bovenstaande installatie aan de andere kant kant.

Stap 8:

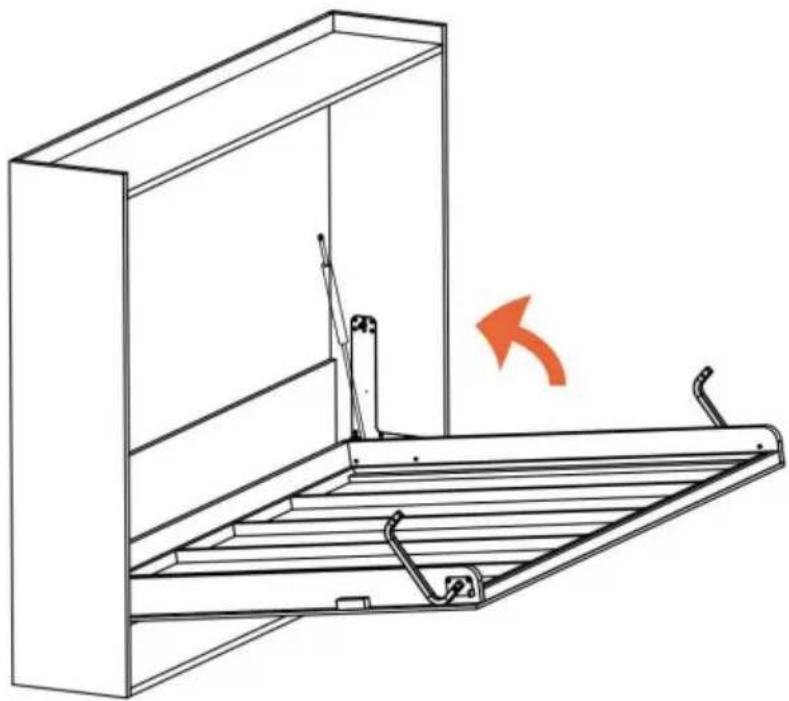

Sluit het bedframe in de kast zoals op de afbeelding.

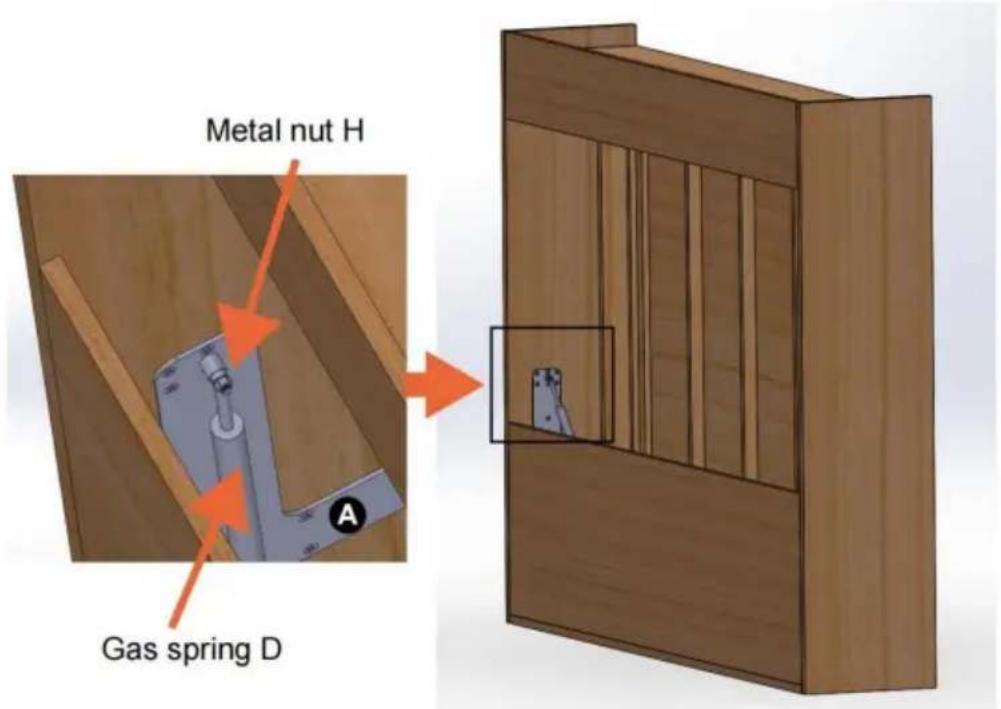

Installeer de gasveer D op beugel A vanaf de achterkant van de kast en bevestig deze met metalen moer H.

Herhaal de bovenstaande installatie aan de andere kant.

Stap 10:

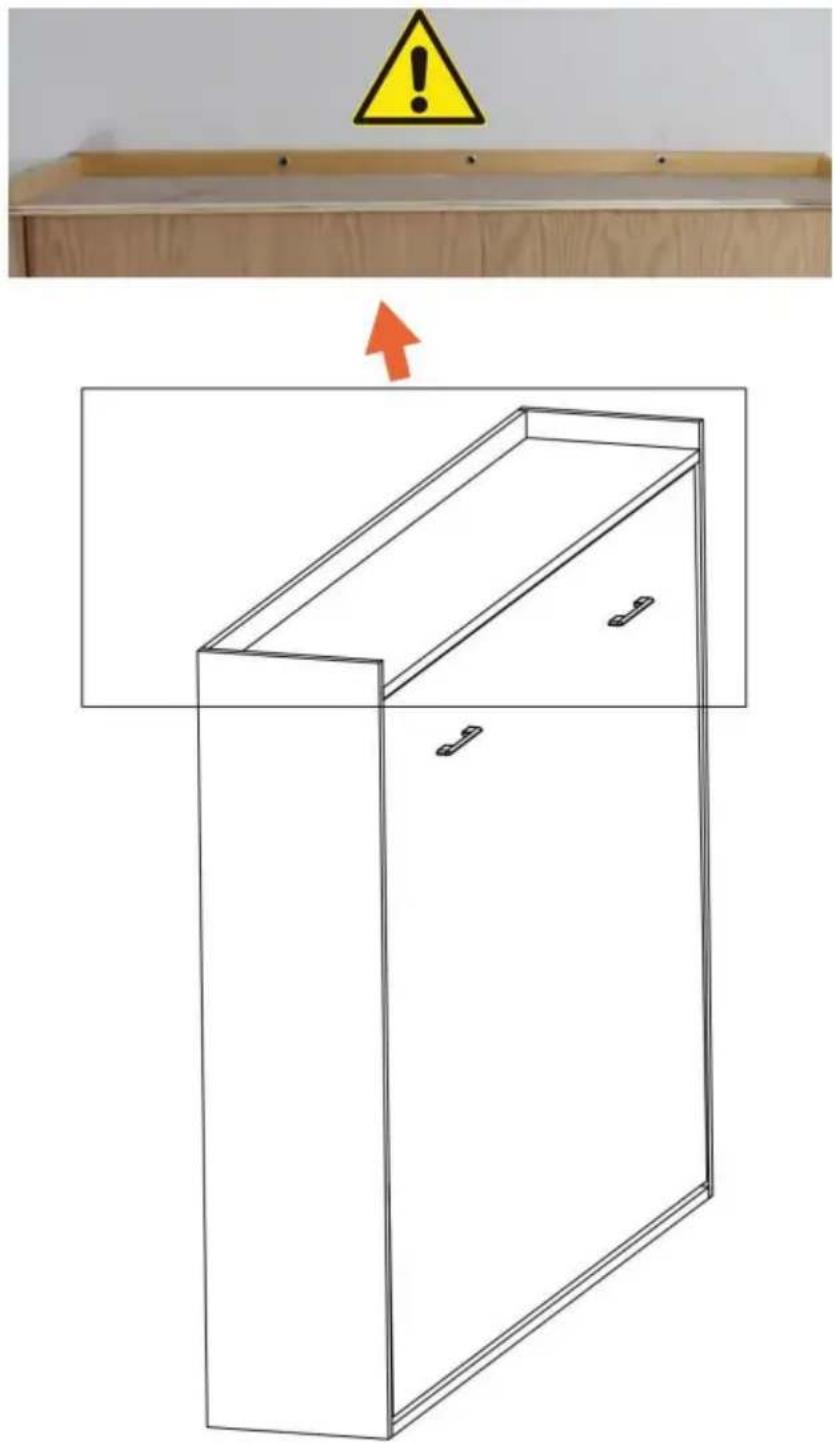

Bevestig de kast aan een massieve muur. De kast moet vooraf aan de muur worden bevestigd open het.

Open het bed, plaats het paneel 13 op het bedframe.

Plaats de matras op het bedframe en zet deze vast met de riemen E.

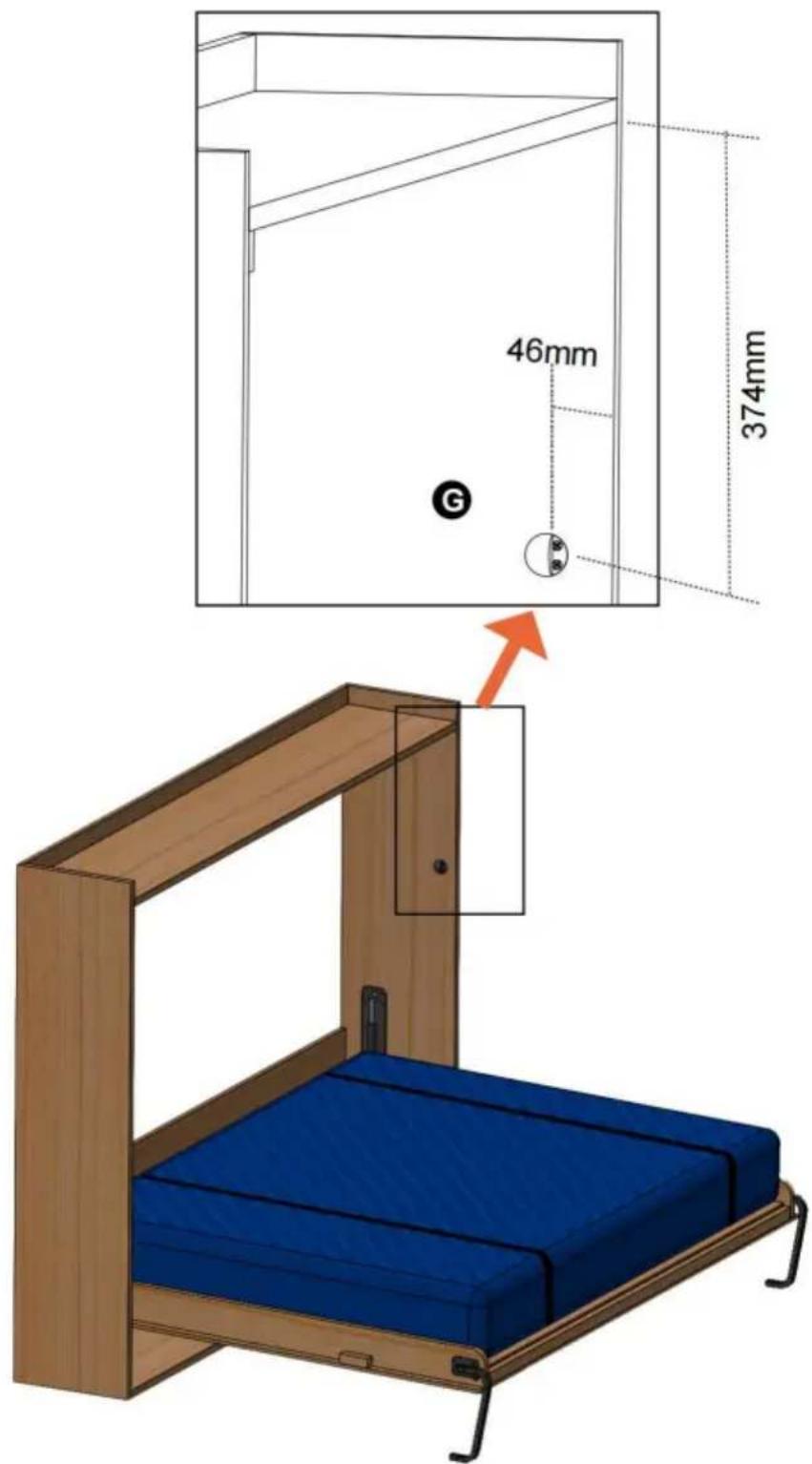

Installeer de stop G op de kast met schroeven J.

Herhaal de bovenstaande installatie aan de andere kant.
