Producttype	Inklapbed kit (Murphy bed)
Merk	Vevor
Model	YFVFU244
Compatibele matrasmaat	1370 × 1900 mm (54 × 75 inch)
Aanbevolen matrasdikte	152–254 mm (6–10 inch)
Maximaal matrasgewicht	25,85 kg (57 lb)
Maximaal draagvermogen	408 kg (900 lb)
Binnenafmetingen van de kast	1504 × 388 × 1972 mm
Afmetingen van het ledikant frame	1947 × 1484 × 132 mm
Gewicht van het ledikant frame	54 kg (118,8 lb)
Totaalgewicht (frame + matras)	79–82 kg (174–181 lb)
Belangrijkste materialen	Multiplex en massief hout
Hoofdfunctie	Verticaal inklapbaar: overgang van verticale positie (opbergen) naar horizontaal (bed)
Veiligheid	Muurbevestiging verplicht; installatie alleen voor volwassenen; periodieke controles
Onderhoud en reiniging	Reinigen met een vochtige doek; regelmatig de stabiliteit en bevestigingen controleren
Reserveonderdelen en repareerbaarheid	Onderdelen op verzoek verkrijgbaar bij de fabrikant; reparatie door gekwalificeerd personeel
Algemene informatie	Kit zonder matras of meubel; montage vereist; gereedschap niet meegeleverd

Veelgestelde vragen - YFVFU244 Vevor

Wat zijn de afmetingen van het compatibele matras?

Het Vevor YFVFU244 inklapbed is ontworpen voor een matras van 1370 × 1900 mm (54 × 75 inch), met een dikte tussen 152 en 254 mm (6–10 inch).

Wat is het maximale gewicht dat het bed kan dragen?

Het maximale draagvermogen is 900 lb (ongeveer 408 kg), inclusief matras en inzittenden. Het matras alleen mag niet meer wegen dan 57 lb (25,85 kg).

Wordt het bed geleverd met matras en kast?

Nee, de kit bevat alleen het inklapmechanisme en montageaccessoires. Het matras en de kast moeten door de gebruiker worden geleverd volgens de aangegeven afmetingen.

Moet het bed aan de muur worden bevestigd?

Ja, het is verplicht om de kast stevig aan een dragende muur te bevestigen voordat u het bed gebruikt, volgens de veiligheidsinstructies.

Kan ik het bed alleen installeren?

Installatie wordt aanbevolen met twee personen vanwege het gewicht en de complexiteit. Het wordt ook aangeraden een professional in te schakelen om de veiligheid te garanderen.

Welke gereedschappen zijn nodig voor de montage?

Basisgereedschap omvat een elektrische boor (ingesteld op laag koppel), een schroevendraaier, een sleutel en waterdichte houtlijm. Schroeven en accessoires worden meegeleverd.

Hoe onderhoud ik het inklapmechanisme?

Controleer regelmatig de spanning van de gasveren, de staat van de lagers en de stevigheid van de bevestigingen. Reinig met een zachte doek en vermijd schurende producten.

Zijn er voorzorgsmaatregelen voor kinderen?

Kinderen mogen het mechanisme niet gebruiken om het bed te openen of te sluiten. Zorg ervoor dat de installatie buiten bereik van kinderen is en dat het bed goed is vergrendeld in de opbergpositie.

Welk type hout wordt aanbevolen voor de kast?

De handleiding adviseert het gebruik van multiplex van 1 inch (25 mm) dik voor de kast en massief hout voor het frame. De exacte afmetingen staan in de parameterlijst.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de technische ondersteuning van Vevor via www.vevor.com/support voor vervangende onderdelen. Bewaar het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING YFVFU244 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Murphy-bedset

MODEL: YFVFU244

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt, de Murphy bedset.

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van maken zonder toezicht.

1. Installeer de Murphy Bed Kit volledig voordat u het bed gebruikt, anders kan dit ernstige schade aan mensen veroorzaken.
2. Controleer regelmatig de stabiliteit en veiligheid van de set en gebruik deze; het gebruik moet onmiddellijk worden gestopt in geval van schade of verdachte problemen.
3. Kinderen mogen de set niet alleen gebruiken om het bed uit te spreiden of op te bergen, anders kunnen ze gewond raken.

Hartelijk dank dat u voor deze Murphy-bedset hebt gekozen.

Als er een verschil is tussen de kleur van dit product en de afbeelding in de handleiding, raadpleeg het fysieke object.

PARAMETERLIJST

Model	YFVFU244
Aangepaste modellen	Volledig vertical
Matras maat	B×L: 54×75in (1370×1900mm)
matras dikte	6-10 inch (152-254 mm)
Maximaal matrasgewicht	57 pond (25,85 kg)

INSTRUCTIES

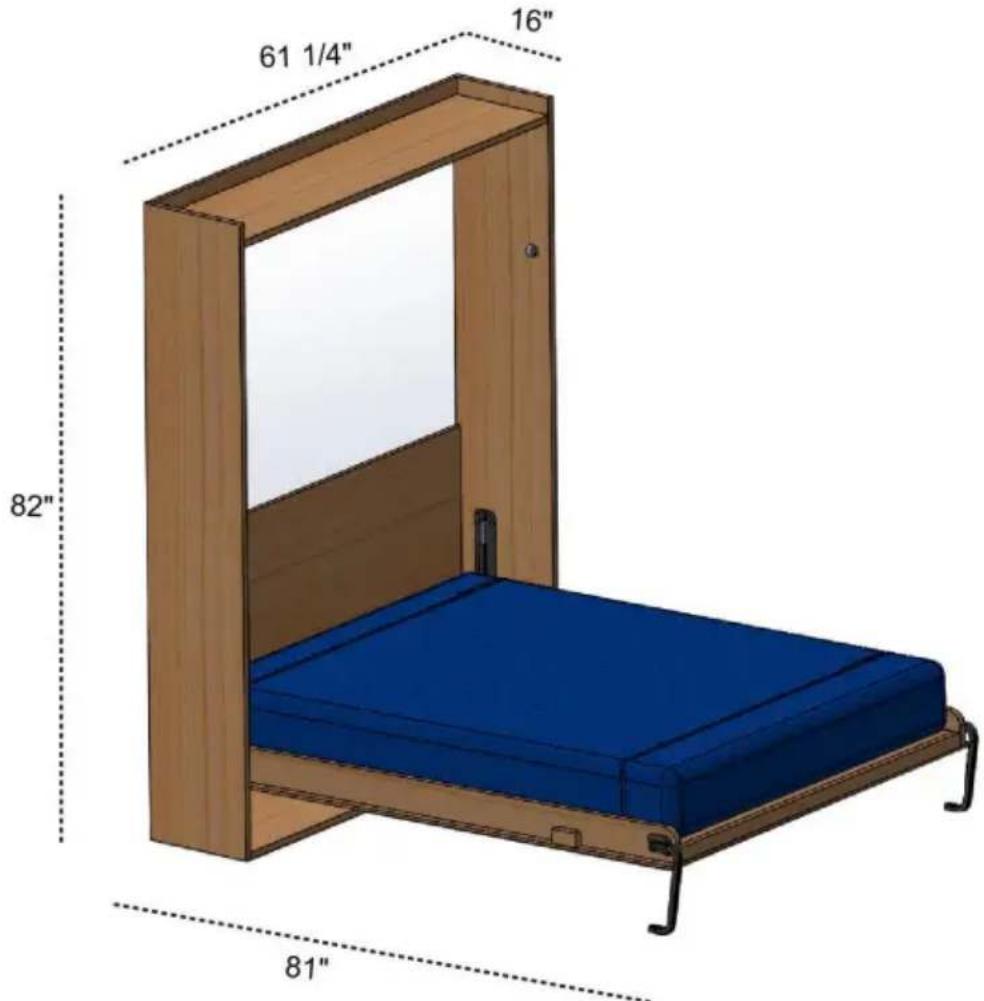

Geschikt voor Murphy Bed Kit Volledig verticaal

Let op: De Murphy Bed Kit bevat geen bed en bedkasten

moeten door de gebruikers zelf worden uitgerust.

Standaard volledige matras

Maximaal gewicht: 57 pond

Maximale diepte: 10y

Maximale gewichtscapaciteit: 900 pond

1. Algemene beschrijving

Gebruik

Het opklapbedsysteem maakt het mogelijk om de bedveer uit zijn verticale stand te brengen. Plaats het in een horizontale positie in de kast, zodat het op een absoluut snelle en gemakkelijke manier en met zeer weinig inspanning als bed kan worden gebruikt.

Voordat de gebruiker het opklapbed gebruikt, moet de gebruiker zich verzekeren van de goede staat ervan en de goede staat van de accessoires.

Voordat de gebruiker het opklapbed gebruikt, moet hij ervoor zorgen dat op het slaapoppervlak alleen het matras en beddengoed liggen.

2. Veiligheid Veiligheidsnorm

Het voldoen aan de veiligheidsnormen stelt de gebruiker in staat om veilig en productief te werken, zonder gevaar voor schade aan zichzelf of aan anderen.

Het is verboden om het product te gebruiken zonder matras erop.

oppervlak van het bedvering.

Het is verboden het bed voor een ander doel te gebruiken dan waarvoor het bedoeld is

eerder beschreven in sectie GEBRUIK.

Een onjuiste installatie of niet uitgevoerd door gespecialiseerde vakmensen is mogelijk

losraken, breken of disfunctioneren veroorzaken met mogelijke schade aan

personen, dingen of dieren. Alle gegeven instructies moeten strikt worden gevolgd en opgemerkt.

Voordat gebruikers het product gaan gebruiken, moeten zij zich op de hoogte stellen van de functies ervan en de technische kenmerken ervan, door een nauwkeurige en volledige lezing van deze gebruikershandleiding.

Knoeien met of verrangen van bedonderdelen is niet toegestaan.

Het gebruik van accessoires of reserveonderdelen anders dan aanbevolen door de leverancier, toont een ongepast en gevaarlijk gebruik van het product aan.

Het is ten strengste verboden om veiligheidsvoorzieningen en bescherming te verwijderen

labels) op de set; Controleer periodiek de incidentele positie op de

mechanisme van dekens of anders. Voordat u met enig onderhoud begint, dient u eerst reparaties uit te voeren

werkzaamheden of schoonmaakwerkzaamheden dient de bediener alle technische gegevens te hebben gelezen en begrepen in deze handleiding. Elk onderhoud en reparatie dient

uitsluitend door gekwalificeerd personeel te worden uitgevoerd.

WAARSCHUWING!!!

Plaats het product nooit in de buurt van warmtebronnen. Plaats en vergrendel het bedsysteem vrij te houden van voorwerpen die de beweging ervan kunnen belemmeren.

De instructies en regels in deze handleiding moeten absoluut worden nageleefd.

Stel voor om onderstaande materialen te gebruiken voor houten kasten en bedframe

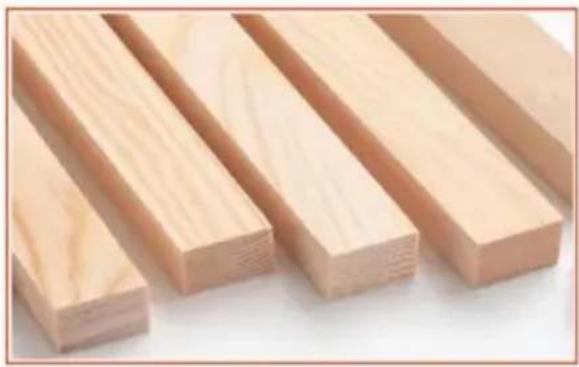

Houten stokken

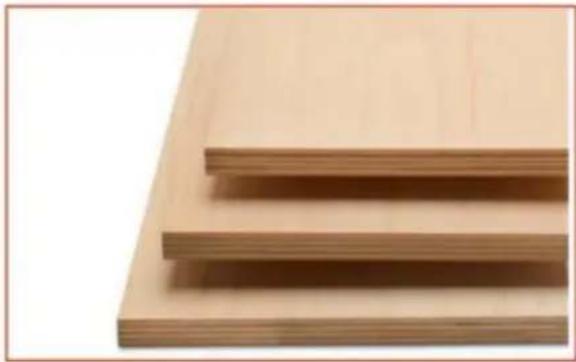

Multiplex blad

Veiligheids- en verzorgingsadvies

• Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt.
• Haal alle fittingen uit de plastic zakken en doe ze in hun eigen zakken groepen.
• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen beschadigd raken of stikken als ze worden

ingeslikt. Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u begint. Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan schade veroorzaken.

• Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als mogelijk.

Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkomen.

• Delen van de montage zullen gemakkelijker zijn met 2 personen.

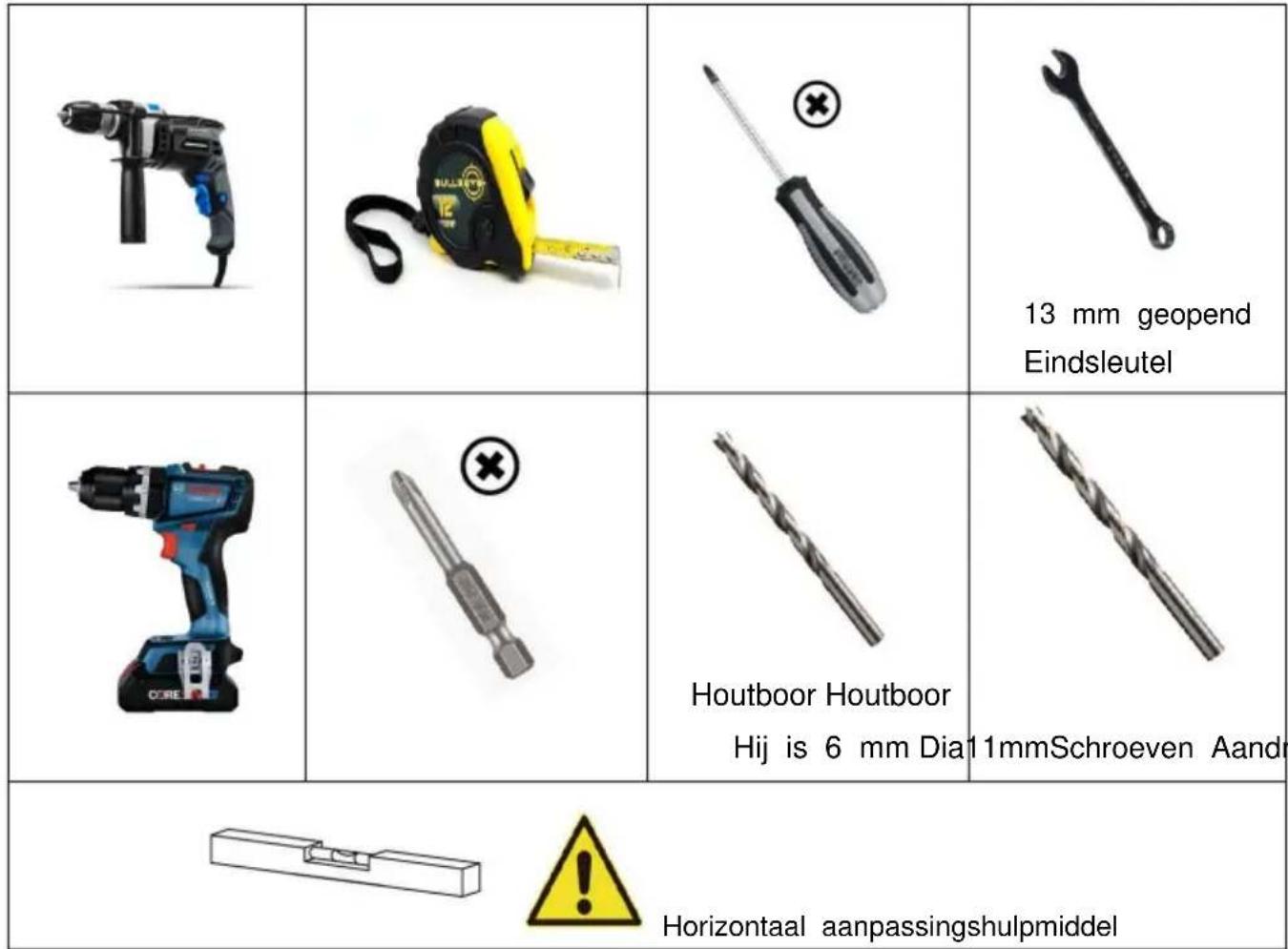

• Om de kans op beschadiging van uw product te verkleinen, zorg ervoor dat uw boormachine op een laag koppel is ingesteld.

Installeer de benodigde gereedschappen.

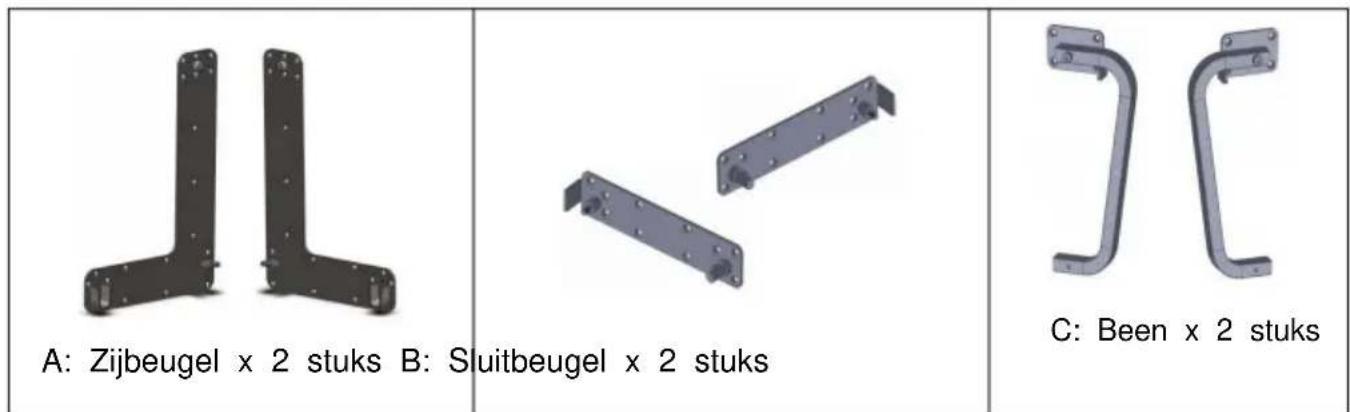

Lijst met

kitonderdelen. Opmerking: De onderstaande hoeveelheden zijn de juiste

hoeveelheid om de montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd.

D:YFGS400900Ax 2 stucks	E:Matrasriem x 2 stucks F:Lager x 4 stucks
G:Stop x 2 stucks	H:Metalen Moer M8x 4st	Schroef Ik:M5x20mm x72st
J:Schroef M4x20mm x8 stucks	Boorsjabloon: 710*294mm	Boorsjabloon: 306*82mm

Bouw gids

Stap 1:

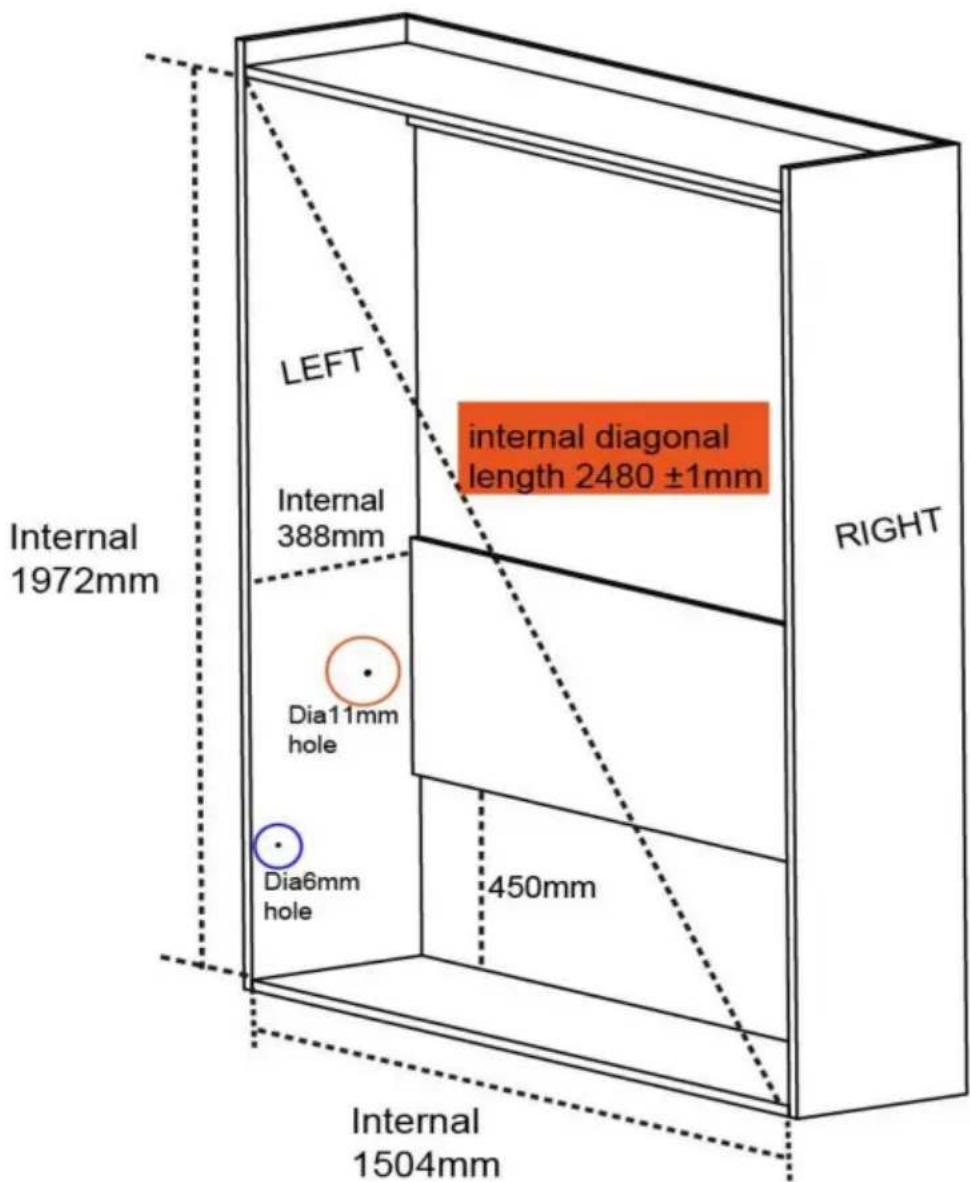

Maak het cabinet.

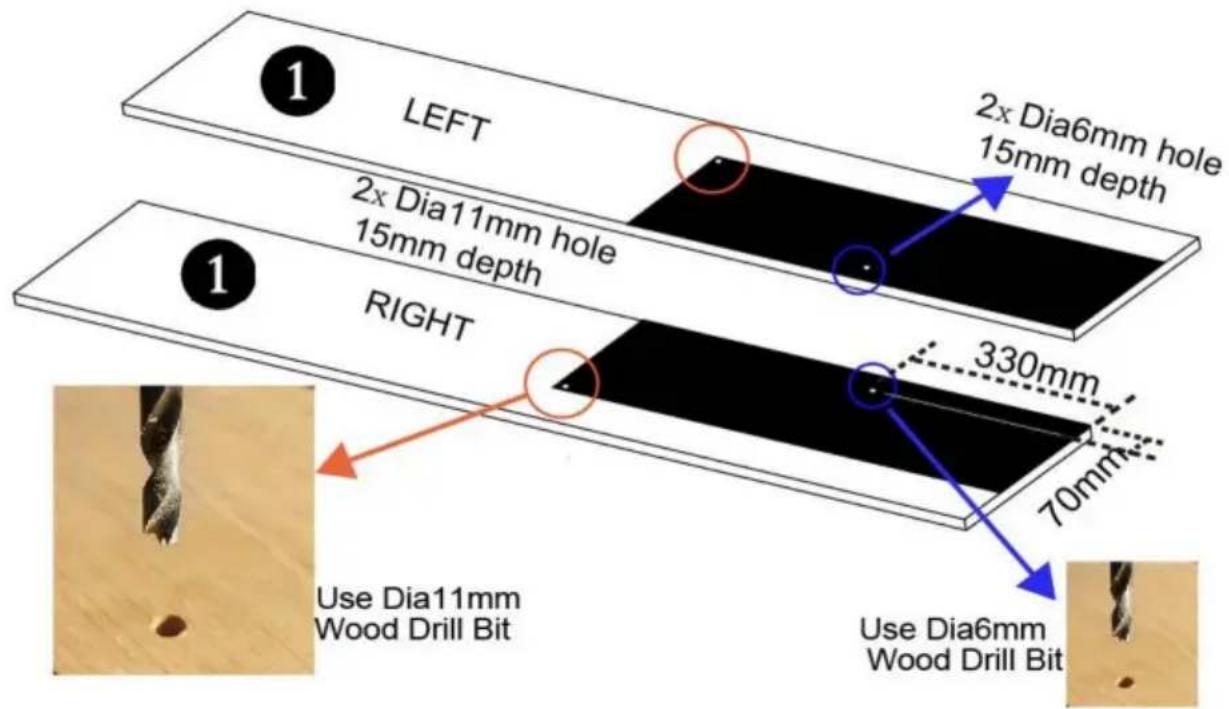

Plaats de boorsjabloon van 710*294 mm op het zijpaneel en zorg ervoor dat de rand van de sjabloon gelijk ligt met het zijpaneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het zijpaneel, verwijder vervolgens de sjabloon en boor een gat van 11 mm en een gat van 6 mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Maak de kast met schroeven en waterdichte houtlijm, zorg voor de binnenafmetingen zoals op de afbeelding, zorg ervoor dat de kast stabiel en veilig is.

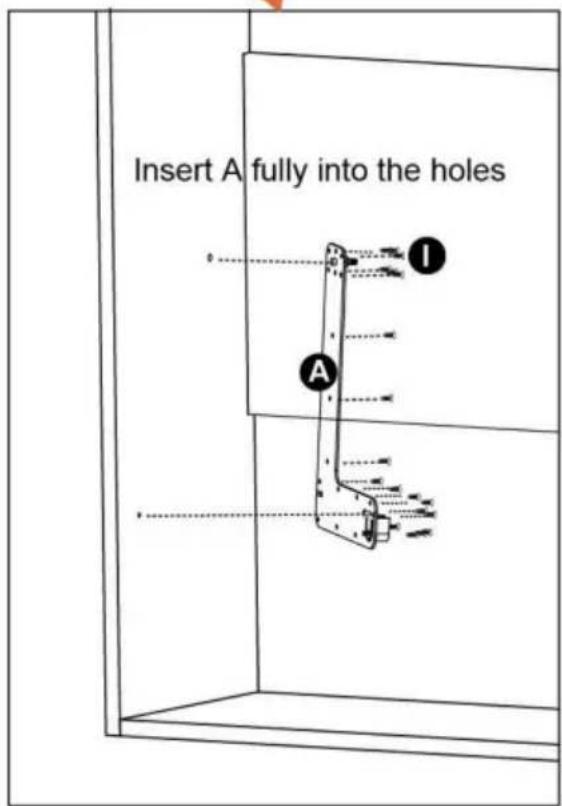

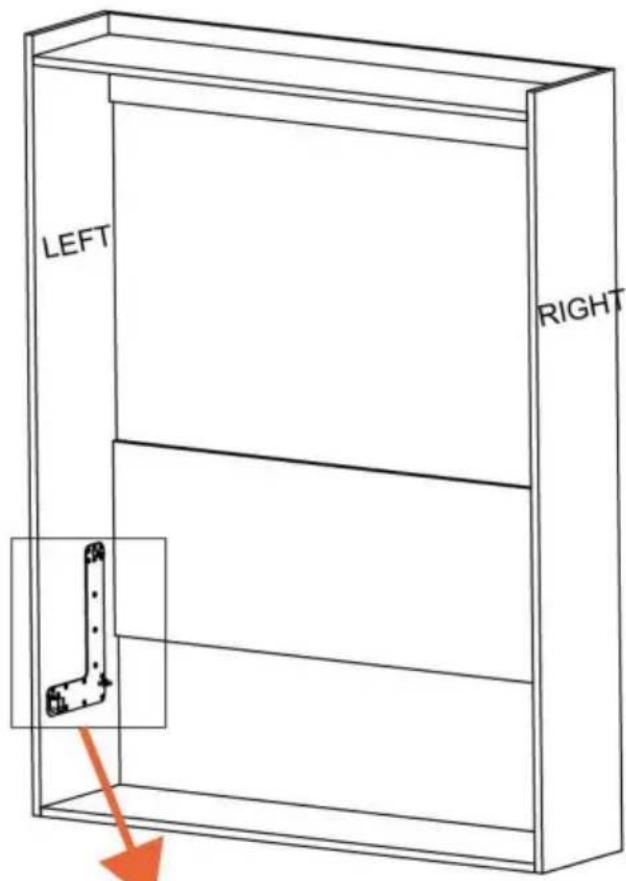

Stap 2:

Steek de pin op de zijbeugel A volledig in het gat van 11 mm en 6 mm, bevestig daarna de kast met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

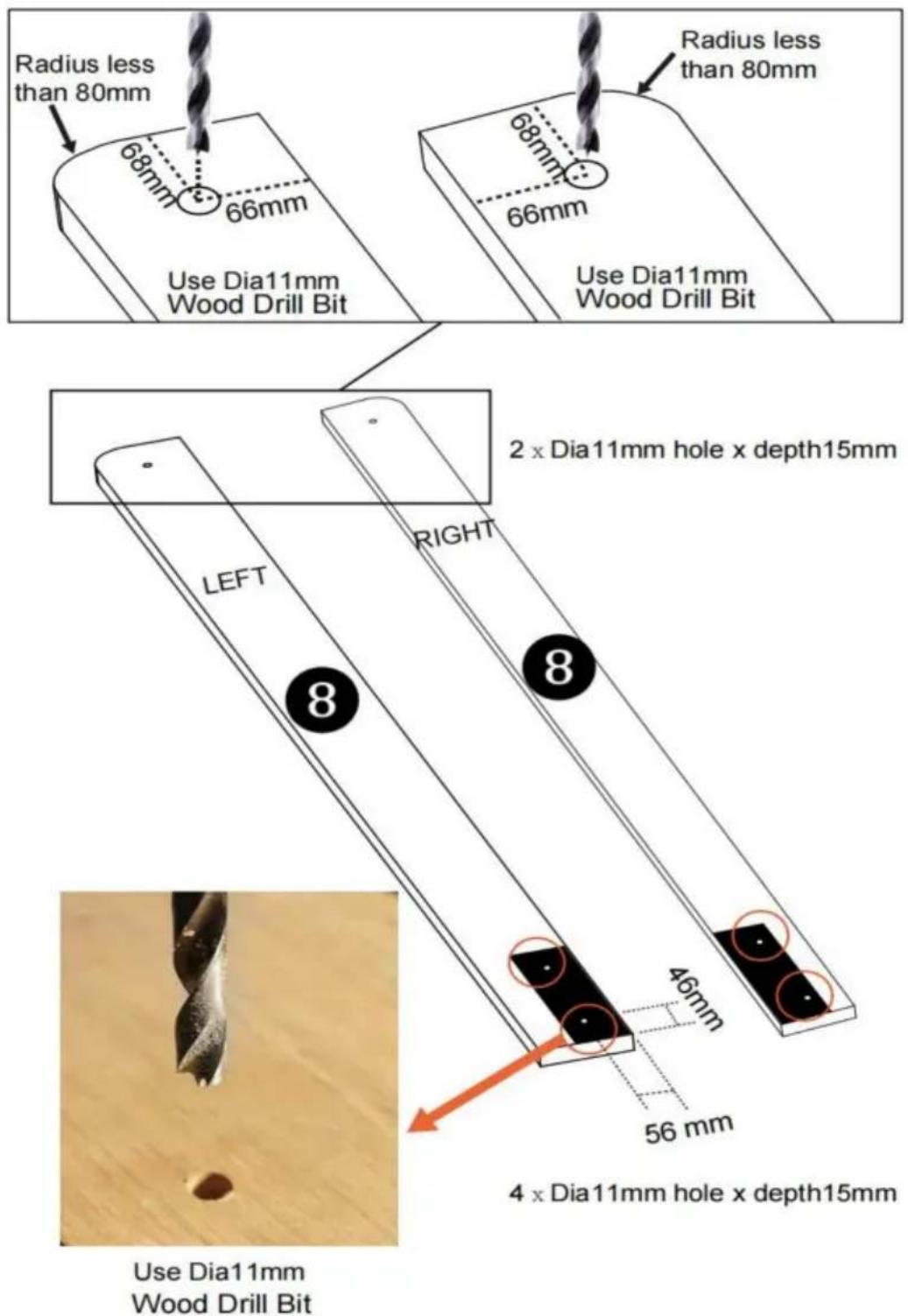

Stap 3:

Plaats het boorsjabloon van 306×82 mm op het paneel 8 en zorg dat de rand van de sjabloon gelijk ligt met het paneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het paneel 8 en verwijder vervolgens de sjabloon en boor een gat van Ø11 mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding aan de andere kant van het paneel en boor vervolgens een gat van Ø11 mm, de diepte van het gat is 15 mm.

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding.

andere kant van het paneel en boor vervolgens een gat van Ø11 mm, de diepte van het gat is 15 mm.

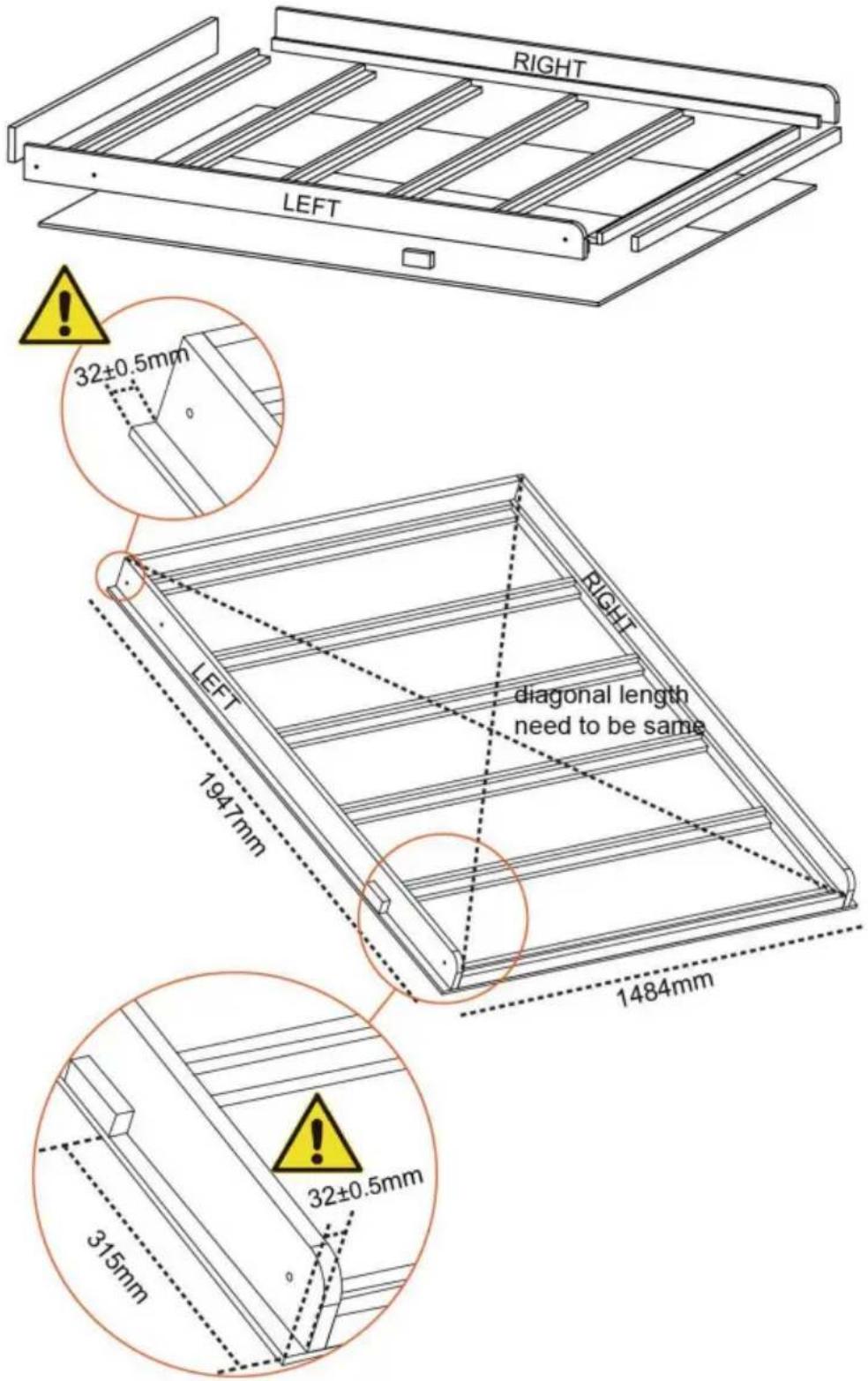

Stap 4:

Maak het bedframe met schroeven en waterdichte houtlijm zoals afgebeeld. Zorg dat de afmeting vanaf het schortpaneel tot de rand van het deurpaneel 32 mm is zoals afgebeeld.

Houd de diagonale lengte aan, aangezien de afbeelding hetzelfde is.

Zorg ervoor dat de kast stabiel en veilig is.

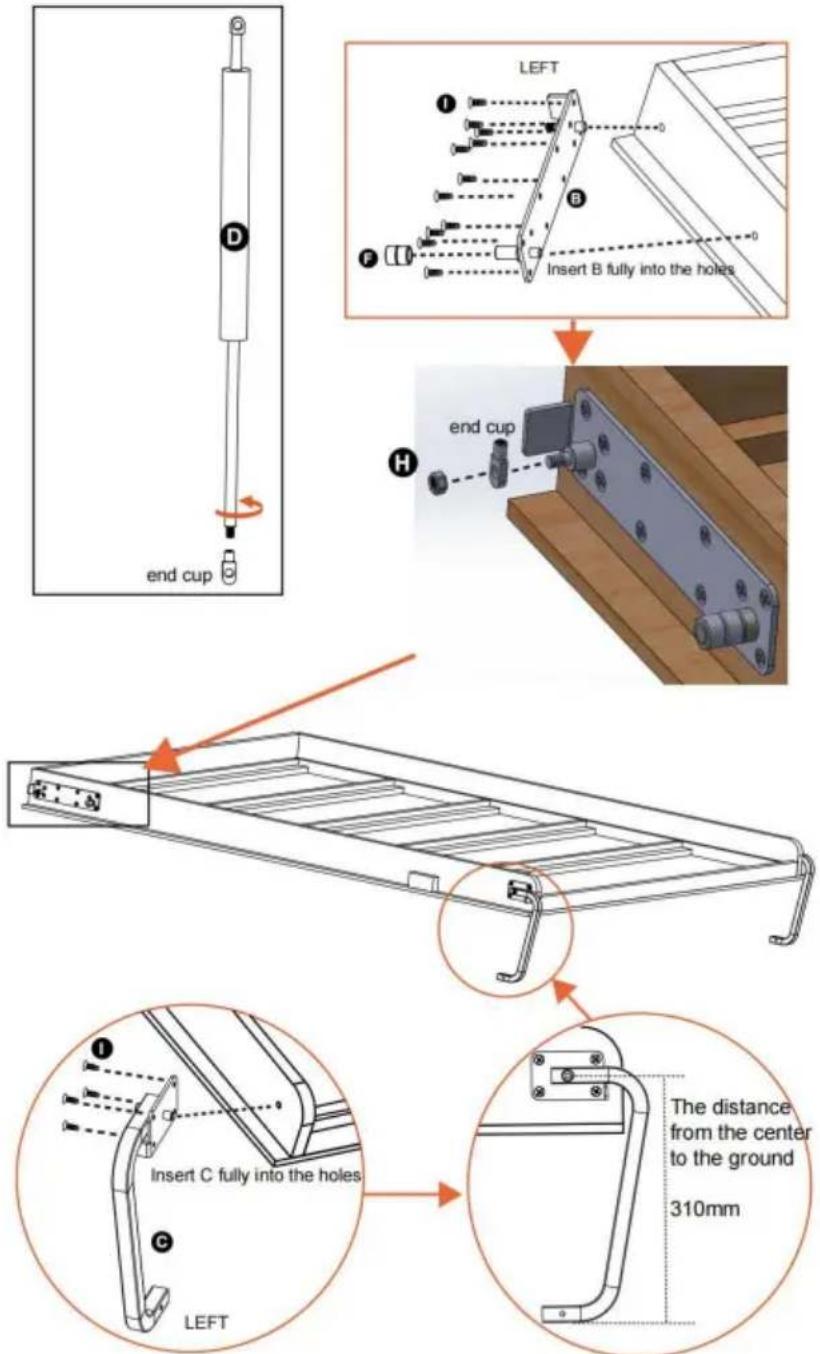

Stap 5:

Steek de pin op verbindingsbeugel B volledig in de gaten met een diameter van 11 mm en bevestig B vervolgens aan het bedframe met schroeven I.

Plaats 2 stuks lager F in de verbindingsbeugel B, zoals afgebeeld.

Draai de eindkap van de gasveer naar buiten zoals op de afbeelding, installeer deze vervolgens op de verbindingsbeugel B en bevestig hem met moer H zoals op de afbeelding.

Steek de pin op poot C volledig in de gaten van Dia 11 mm en bevestig C vervolgens aan het bedframe met schroeven I. Houd de afstand van het midden tot de grond 310 mm zoals op de afbeelding.

Herhaal de bovenstaande installatie aan de andere kant.

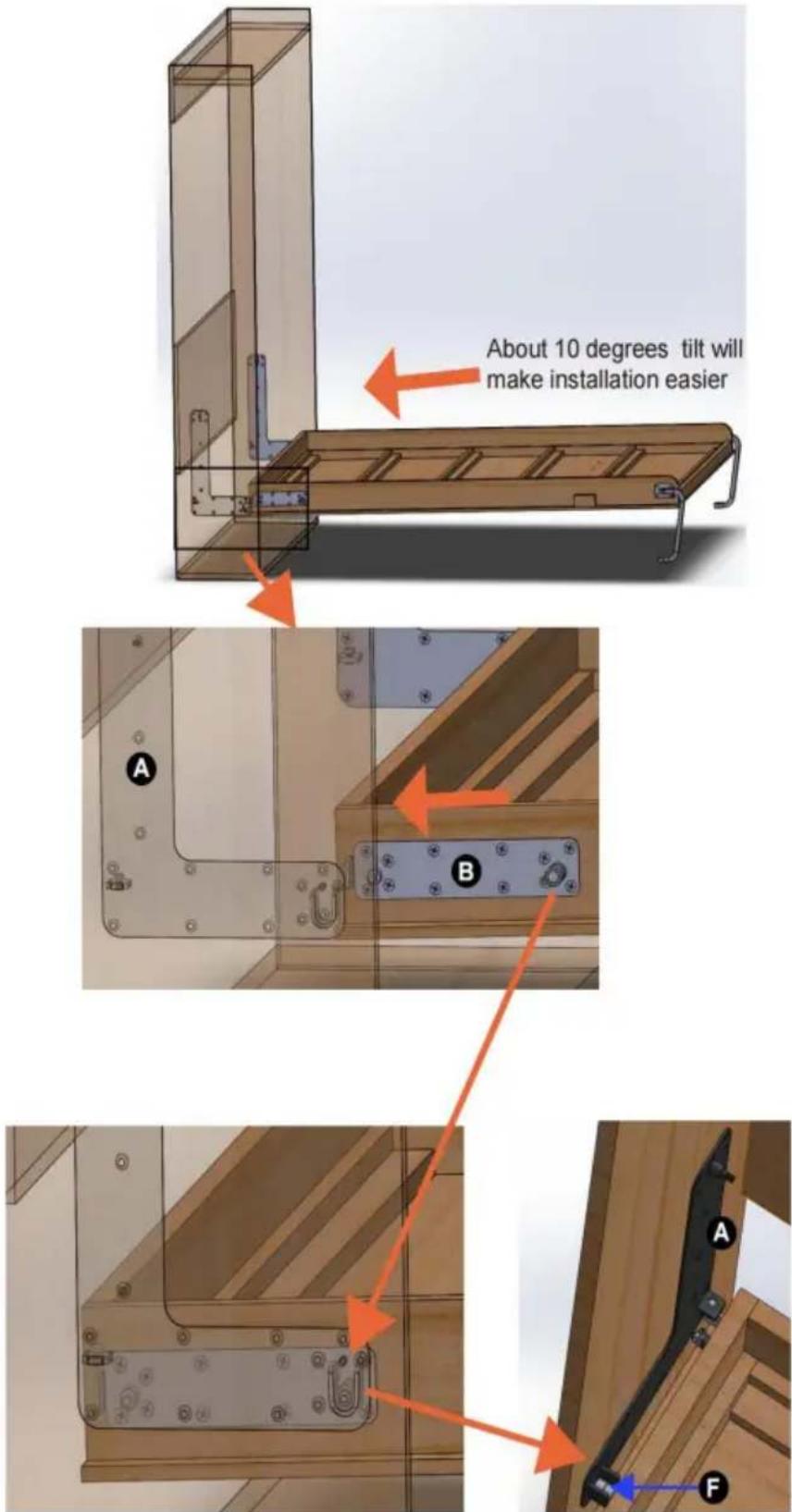

Stap 6:

Plaats het bedframe met een kleine hoek ten opzichte van de kast, zoals op de afbeelding. Plaats de verbindingsbeugel B met lager F op de zijbeugel A zoals afgebeeld. Installeer de handgreep op het bedframe.

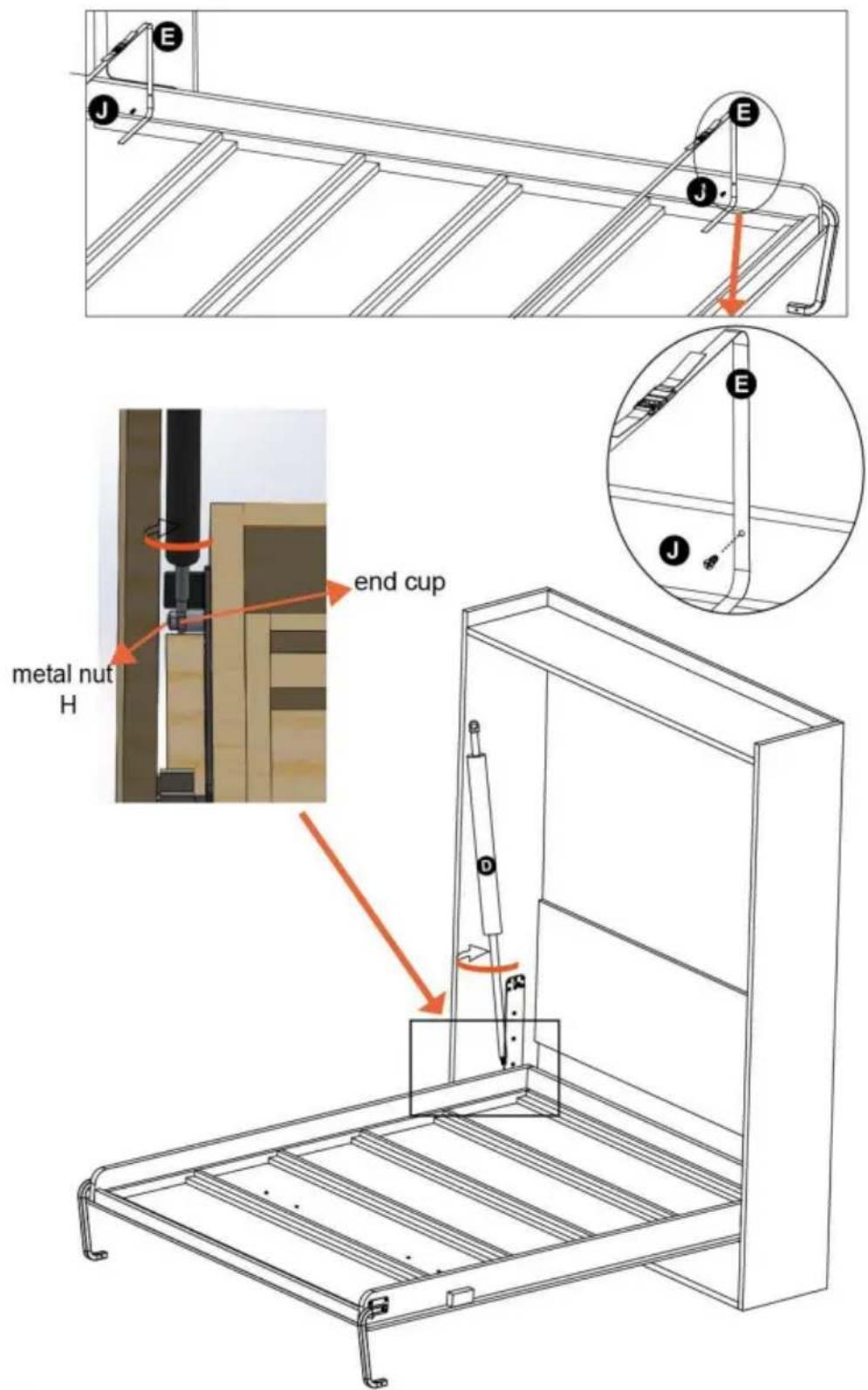

Stap 7:

Bevestig eerst de twee matrasriemen E aan het bedframe met een schroef J; draai vervolgens de gasveer D in de eindhoven zoals afgebeeld, draai de gasveer vast met de eindhoven;

Herhaal de bovenstaande installatie aan de andere kant.

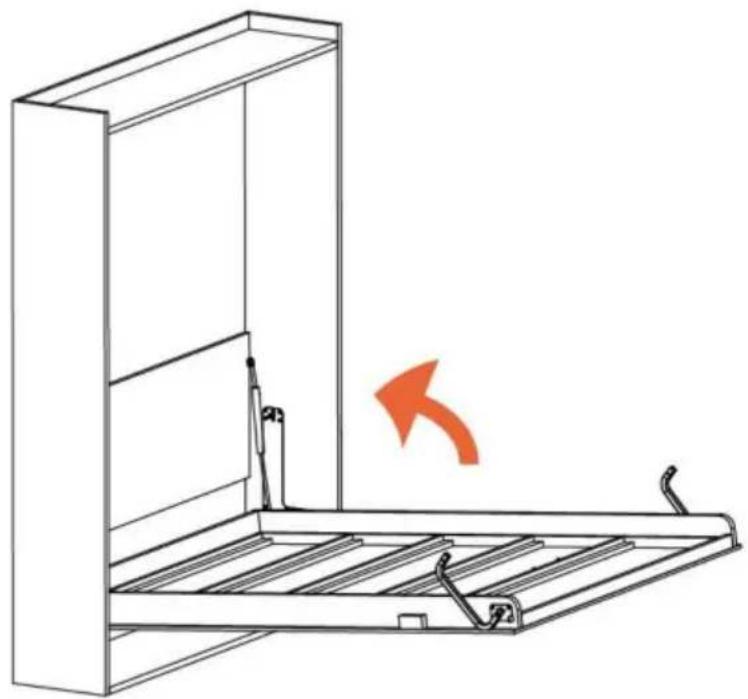

Stap 8:

Sluit het bedframe in de kast zoals op de afbeelding.

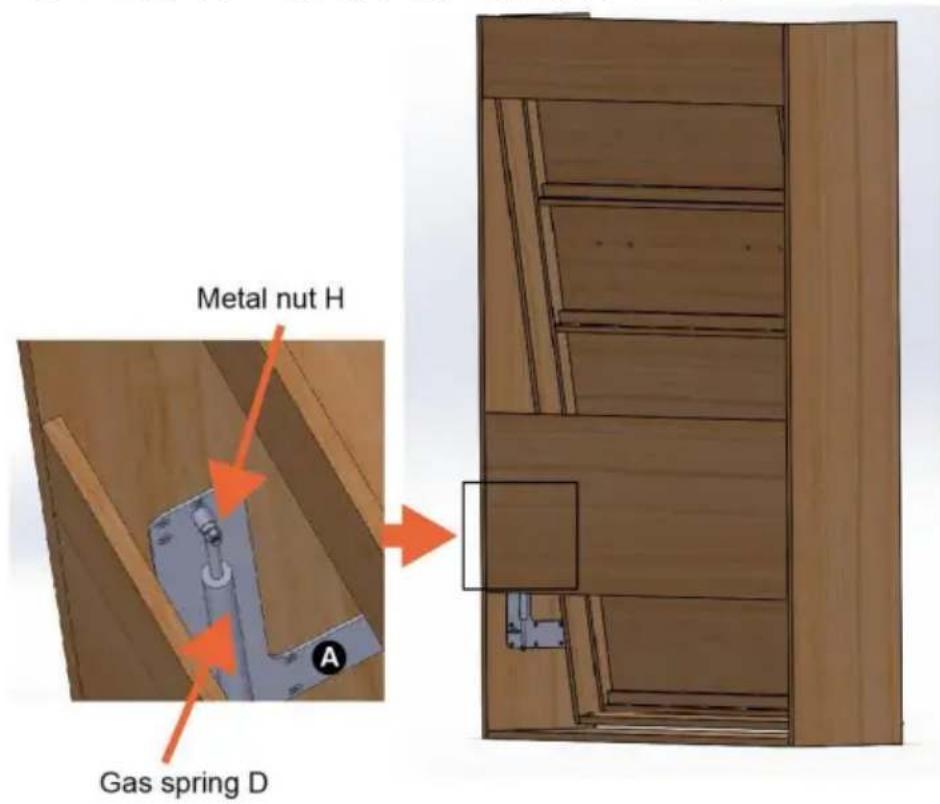

Stap 9:

Installeer de gasveer D op beugel A vanaf de achterkant van de kast en bevestig deze met metalen moer H.

Herhaal de bovenstaande installatie aan de andere kant.

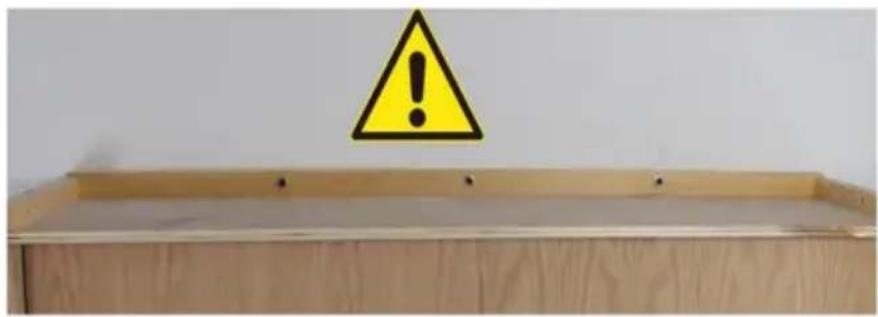

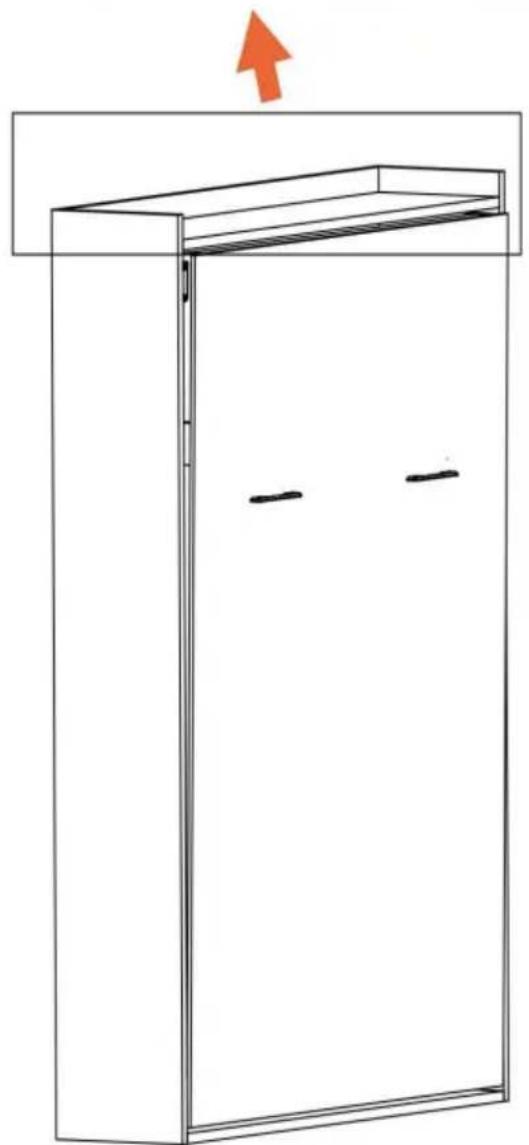

Stap 10:

Bevestig de kast aan een massieve muur. De kast moet vastgemaakt worden aan de muur voordat u deze opent.

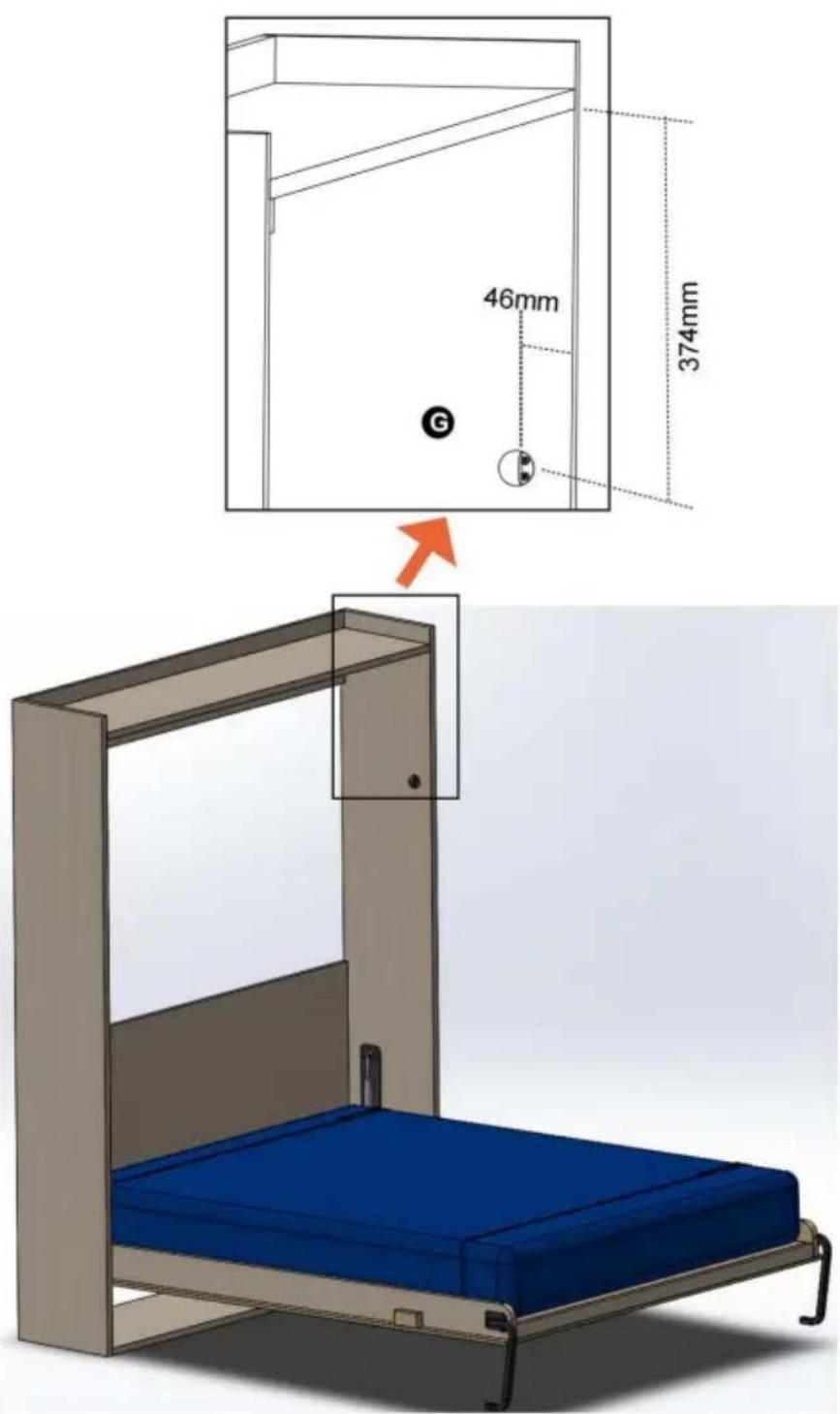

Stap 11:

Open het bed en plaats het paneel 13 op het bedframe.

Plaats de matras op het bedframe en zet deze vast met de riemen E.

Installeer de stop G op de kast met schroeven J.

Herhaal de bovenstaande installatie aan de andere kant.
