Tipo di prodotto	Kit letto a scomparsa (Murphy bed)
Marca	Vevor
Modello	YFVFU244
Dimensioni del materasso compatibile	1370 × 1900 mm (54 × 75 pollici)
Spessore del materasso consigliato	152–254 mm (6–10 pollici)
Peso massimo del materasso	25,85 kg (57 libbre)
Capacità di carico massima	408 kg (900 libbre)
Dimensioni interne dell'armadio	1504 × 388 × 1972 mm
Dimensioni del telaio del letto	1947 × 1484 × 132 mm
Peso del telaio del letto	54 kg (118,8 libbre)
Peso totale (telaio + materasso)	79–82 kg (174–181 libbre)
Materiali principali	Compensato e legno massello
Funzione principale	A scomparsa verticale: passaggio dalla posizione verticale (ripostiglio) a orizzontale (letto)
Sicurezza	Fissaggio a parete obbligatorio; installazione riservata agli adulti; controlli periodici
Manutenzione e pulizia	Pulire con un panno umido; controllare regolarmente la stabilità e i fissaggi
Ricambi e riparabilità	Pezzi disponibili su richiesta al produttore; riparazione da parte di personale qualificato
Informazioni generali	Kit senza materasso né mobile; richiede montaggio; utensili non forniti

Domande frequenti - YFVFU244 Vevor

Quali sono le dimensioni del materasso compatibile?

Il letto a scomparsa Vevor YFVFU244 è progettato per un materasso di dimensioni 1370 × 1900 mm (54 × 75 pollici), con uno spessore compreso tra 152 e 254 mm (6–10 pollici).

Qual è il peso massimo supportato dal letto?

La capacità di carico massima è di 900 libbre (circa 408 kg), inclusi materasso e occupanti. Il materasso da solo non deve superare 57 libbre (25,85 kg).

Il letto viene fornito con materasso e armadio?

No, il kit include solo il meccanismo a scomparsa e gli accessori di montaggio. Il materasso e l'armadio devono essere forniti dall'utente secondo le dimensioni indicate.

È necessario fissare il letto al muro?

Sì, è indispensabile fissare saldamente l'armadio a un muro portante prima di utilizzare il letto, secondo le istruzioni di sicurezza.

Posso installare il letto da solo?

L'installazione è consigliata a due persone a causa del peso e della complessità. Si consiglia inoltre di rivolgersi a un professionista per garantire la sicurezza.

Quali utensili sono necessari per il montaggio?

Gli utensili di base includono un trapano elettrico (impostato su coppia bassa), un cacciavite, una chiave, oltre a colla per legno impermeabile. Viti e accessori sono forniti.

Come mantenere il meccanismo a scomparsa?

Controllare regolarmente la tensione delle molle a gas, lo stato dei cuscinetti e la solidità dei fissaggi. Pulire con un panno morbido ed evitare prodotti abrasivi.

Ci sono precauzioni per i bambini?

I bambini non devono utilizzare il meccanismo per aprire o chiudere il letto. Assicurarsi che l'installazione sia fuori dalla portata dei bambini e che il letto sia correttamente bloccato in posizione di riposo.

Quale tipo di legno è consigliato per l'armadio?

Il manuale consiglia l'uso di compensato da 1 pollice (25 mm) di spessore per l'armadio e di legno massello per il telaio. Le dimensioni esatte sono fornite nell'elenco dei parametri.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il supporto tecnico Vevor tramite il sito www.vevor.com/support per ottenere pezzi di ricambio. Conservare il certificato di garanzia elettronico.

MANUALE UTENTE YFVFU244 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT LETTO MURPHY

MODELLO:YFVFU244

Continuiano a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la meta", "Meta prezzo" o qualsiasi alla espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con nei rispetto ai principali marchi più importanti e non significata necessariamente copire tutte le categorie di strumenti offerti da nei. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con nei

se stai effettivamente risparmiando la meta rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit letto Murphy

MODELLO:YFVFU244

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitate a contattari: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attendamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sare soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti technologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Si prega di leggere e comprendere attendamente quello manuale prima di utilizzare il Kit fatto Murphy.

L'installazione deve essere eseguita da un adulto e i bambini non dovrebbero utilizzarla alla sua supervisione.

1. Installare completamente il kit letto ribaltabile prima di utilizzare il letto, altrimenti potrebbe causare gravi danni alle persona.
2. Verificare la stabilità e la sicurezza del kit a intervalli eutilizzare regolarmente delve essere interrotto immediatamente in caso di danni o problemi sospetti.
3. I bambini non devono utilizzato il kit da soli per stendere o riporre il fatto, altrimenti potrebbero subire danni.

Grazie mille per aver scelto quello kit per fatto ribaltabile.

Se c'è quale differenza tra il colore di quello prodotto e l'imagine in il manuale di istruzioni, fare riferimento all'oggetto fisico.

ELENCO PARAMETRI

Modello	YFVFU244
Modelli adattati	Completamente verticale
Dimensioni del materasso	L×L: 54×75 pollici (1370×1900 mm)
spessore del materasso	6-10 pollici (152-254 mm)
Peso massimo del materasso	57 libbre (25,85 kg)

ISTRUZIONI

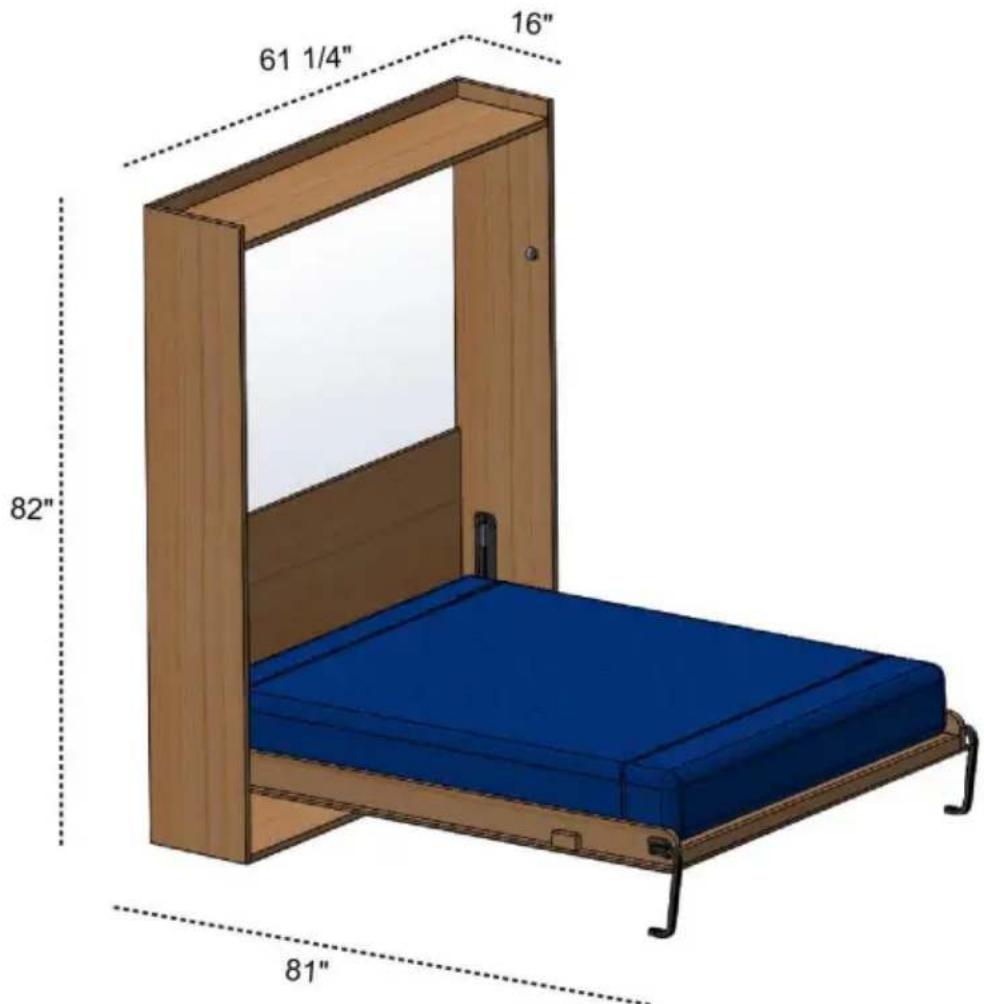

Idoneità del kit fatto Murphy completamente verticale

Note: il kit letto ribaltabile non include il letto e i mobili letto devono essere equipaggiati dagli utenti stessi. Materasso completo standard Peso massimo: 57 libero

Profondita massima: 10y

Capacità di peso massima: 900 libbre

1. Descrizione generale

Utilizzo

Ilsystemaletto pieghevole permette di portare la rete del letto alla sua posizione verticale positizonarsi all'interno del mobile in posizione orizzontale,per essereutilizzato come lettdin modoassolutamente simplice e veloce,con minimisforzi.

Prima di utilizzato il fatto Murphy, l'utente deve accertarsi del suo Buono stato e il Buono stato dei loro accessori.

Prima di utilizzare il fatto Murphy, l'utente deve assicurarsi che sul sul piano nonne c'e solo il materasso e la biancheria da fatto.

2. Sicurezza

Norma di sicurezza

Il rispetto delle norme di sicurezza mette l'utilizzatore in condizioni di lavoro produttivamente,enza pericolodi danneggiare se stesso e gli altri.

È vietato utilizzare il prodotto senza materasso soprari.

superficie della rete.

E' vietato utilizzato il dato per un uso diverso da quello previsto

descritto precedentamente nella sezione UTILIZZO.

L'installazione non corretta o non eseguita da artigiani specializzati, potrebene

causare distacchi, rotture o disfunzioni con possibili danni al

persona, cose o animali. Tutte le istruzioni fornite devono essere rigorosamente osservato.

Prima di iniziare a utilizzare il prodotto gli utenti devono essere consapevoli delle sue funzioni e le sue caratteristiche tecniche, apprendiattraverso unalettura accuratae completinga della presente guida per l'utente.

Manomissione o sostituzione di parti delutto non consentite.

L'uso di accessori o pezzi di ricambio diversi da quelli consigliati da

il fornitore, denunciano un uso non corretto e pericoloso del prodotto.

E' severamente vietato rimuovere qualsiasi dispositivo di sicurezza e protezione

(etiche) sul set; controllare periodicamente la posizione accidentale sul

mechanismo delle coperte o altri. Prima di iniziare qualsiasi manutenzione, riparare

lavoro o pulizia l'operaatore deve aver fatto e compreso tutte le tecniche

informazioni contenate in questa guida. Qualsiasi intervento di manutenzione e riparazione sare seseguita solo da personale qualificato.

AVVERTIMENTO !!!

Non posizionare mai il prodotto vicino a fonti di calore. Posizionare e bloccare il letto

mantener il systema lontano da oggetti che possano ostacolarne il movimento.

Le istruzioni e le regole contenate nel presente manuale devono essere assolutamente rispetto volte.

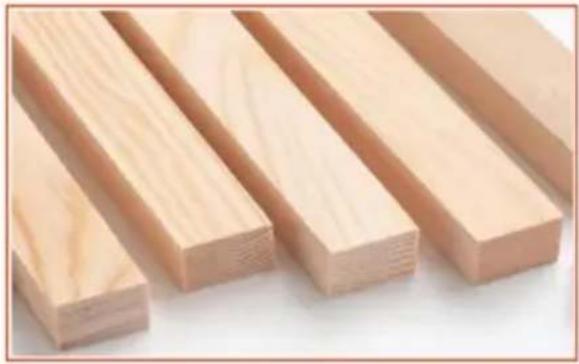

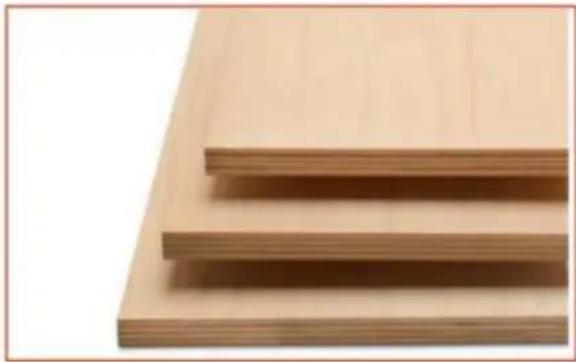

Suggerisci di utilizzare i seguenti materiali per armadi in legno e struttura del fatto
Bastoni di legno

Foglio di compensato
Caratteristiche tecniche

Mabiletto	1
	MaterialeNumero	Dimensione	QTÀ	Importante
1	Compensato da 1	pollice 2082*406*25 mm2		Interno dimensioni di mobiletto: 1504*388*1972 mm
2	Compensato da 1	pollice 1504*388*25 mm	1
3	Compensato da 1	pollice 1504*406*25 mm	1
4	3/4 pollici Compensato	1504*550*18mm	1
5	3/4 pollici Compensato	1504*250*18 mm	1
Letto telaio	12 11 10
Materiale numerico	Dimensione	QTÀ	Importante
6	3/4 pollici legna	40*20*1330 mm12		Peso del giroletto:54 kg (118,8 libbre)Dimensioni di telaio del letto:1947*1484*132mm
7	3/4 pollici legna	40*20*1897mm2
8	1 pollice Compensato	1947*120*25mm2
9	1 pollice Compensato	1370*50*25 mm1
10	1-1/2 pollice legna	32*32*100 mm	1
11	1/2 pollice Compensato	1947*1484*12 mm	1
12	1 pollice Compensato	1370*120*25 mm1
13	3/8 pollici Compensato	1892*1366*9mm1
Letto telaio	14
Materiale numerico	Dimensione	QTÀ	Importante
14	materasso	1370*1900*(152-2 50 mm (54*75*(6-10) pollici)	1	Peso di materasso: 25,85 kg (57 libbre)
PESO TOTALE DEL GRUPPO LETTO E DEL MATERASSO BISOGNO DI ESSERE:				79-82kg (174 libbre-181 libbre)

Consigli per la sicurezza e la cura

• Verificare di disporre di tutti i componenti e gli strumenti elencati di seguito pagine.
• Rimuovere tutti gli accessori dai sacchetti di plastica e分开arli nei rispetti degli gruppi.

Tenere i bambini e gli animali lontani dall'area di lavoro, piccole parti potrebbero soffocare se ingerito.

Assicurati di averere spazio sufficiente per disporre le parti prima di iniziare. • Durante il montaggio non sostenero o appoggiare peso sul prodotto, ciò potrebbe causa danni.

Assemblare l'oggetto il più vicino possibile alla sua posizione finale (nella stessa stanza). possibile.

• Montare su una superficie morbida e piana per evitare di danneggiare l'unità o il pavimento. Parti dell'assemblaggio saranno più facile con 2 personne.

• Per ridurre la probabilità di danneggiare il prodotto, si prega di farlo assicurati che il tuo trapano elettrico sia impostato su una coppiia bassa.

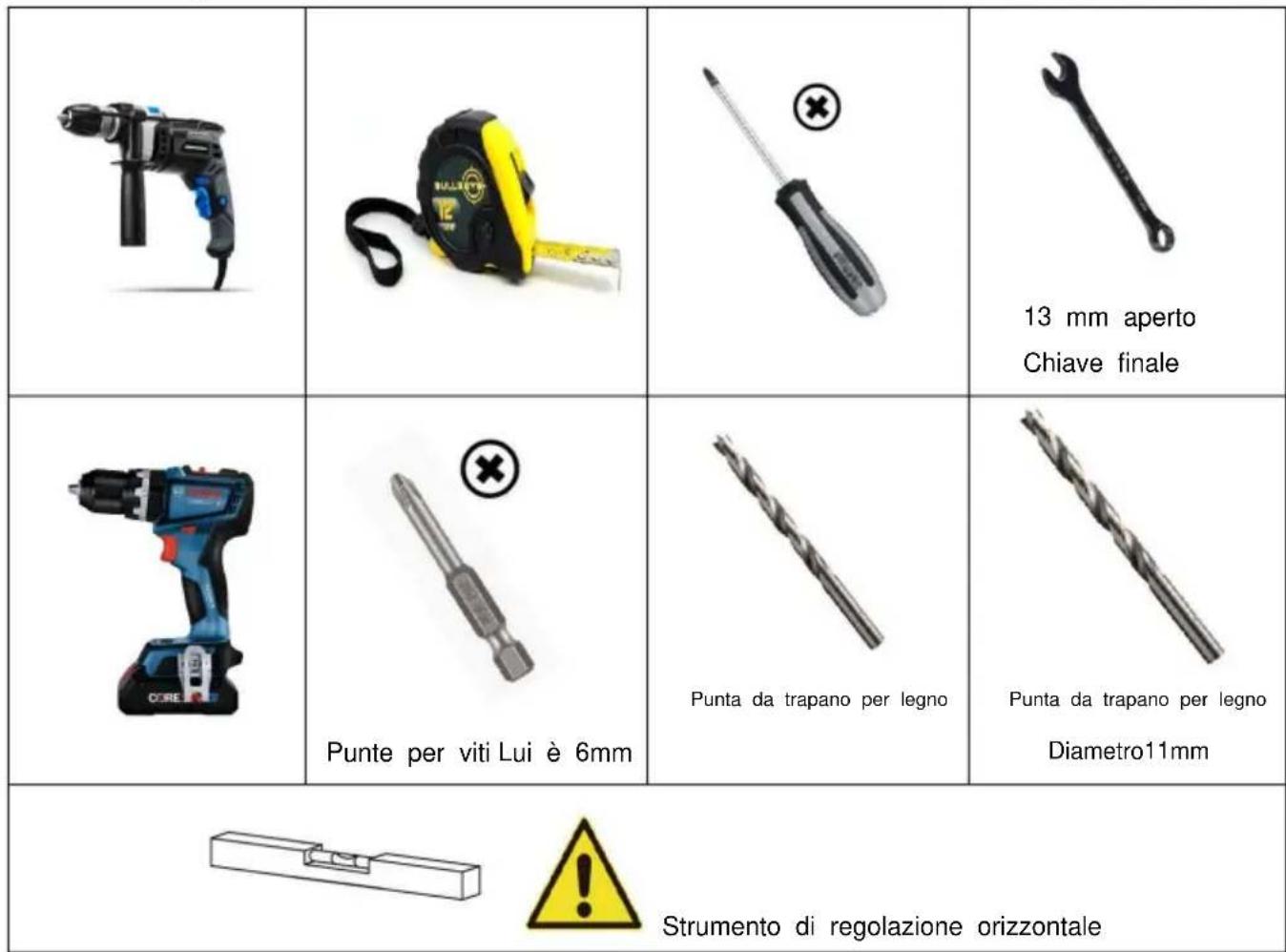

Installare gli strumenti richiesti

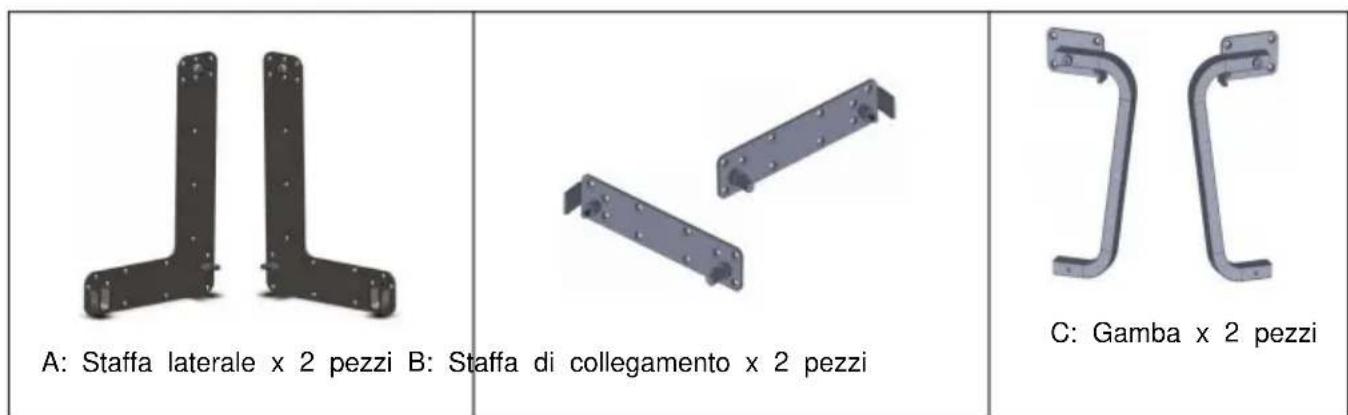

Elenco delle parti del kit

Note: le quantità riportate di seguito sono nelle corrette per completare l'assemblaggio. In alcuni casi possono essere forniti più raccordi del necessario.

D:YFGS400900A x 2 pezzi	E: Cinghia per materasso x 2 pezzi F: Cuscinetto x 4 pezzi
G: Tappo x 2 pezzi	H: Dado in metallo M8x 4 pz	Vite lo:M5x20mm x72 pezzi
J: Vite M4x20mm x8 pz	Dima di foratura: 710*294mm	Dima di foratura: 306*82mm

Guida alla costruzione

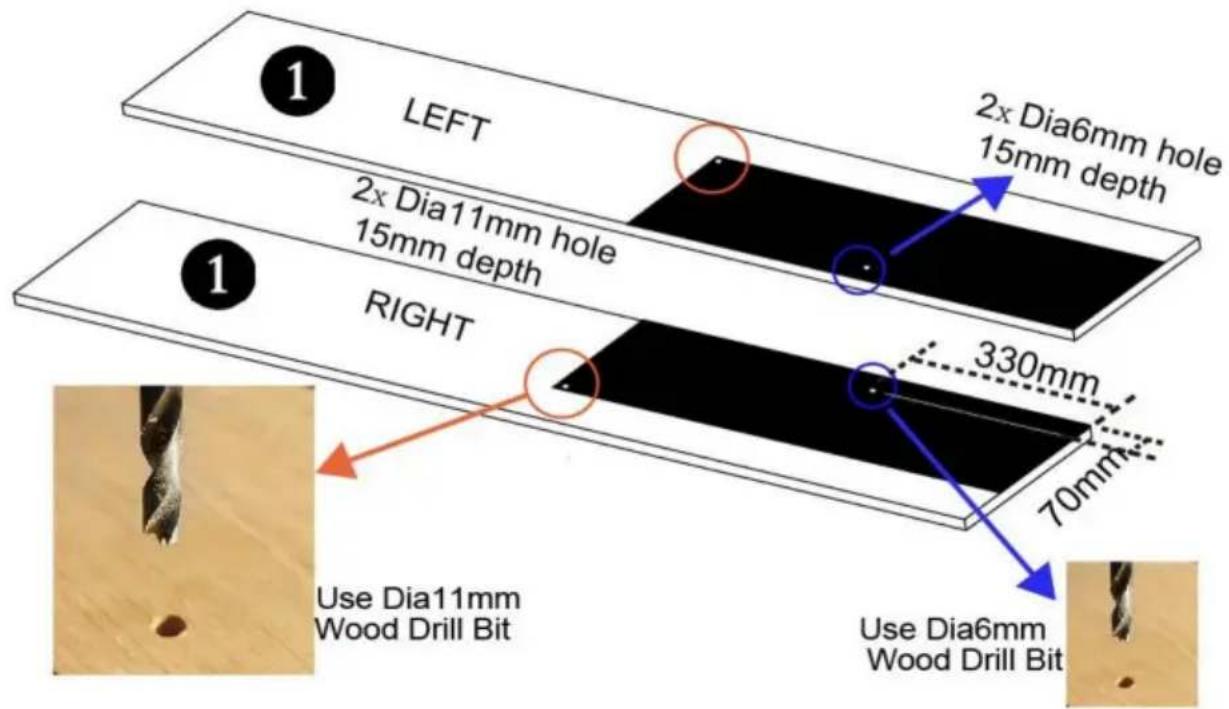

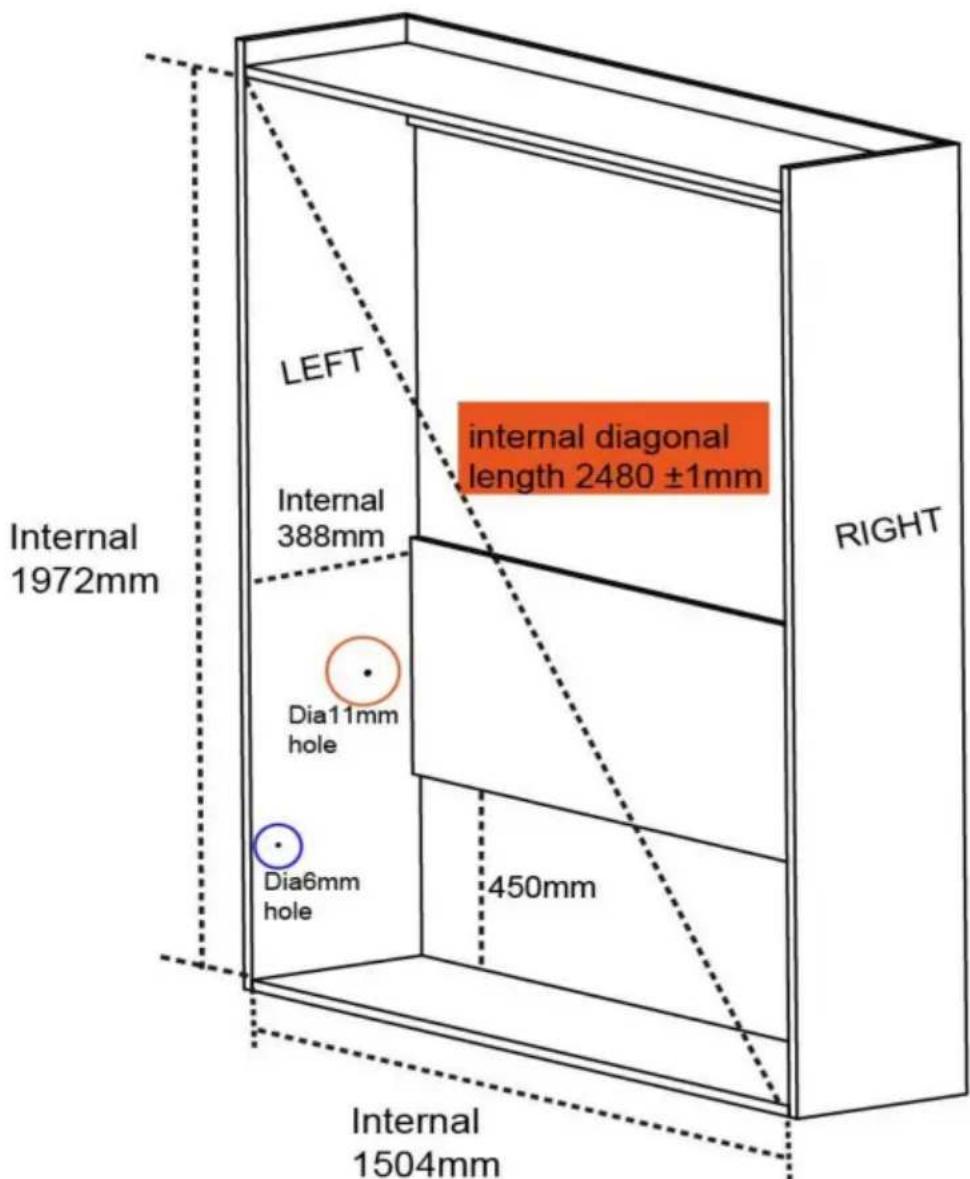

Passo 1:

Realizza il mobiletto

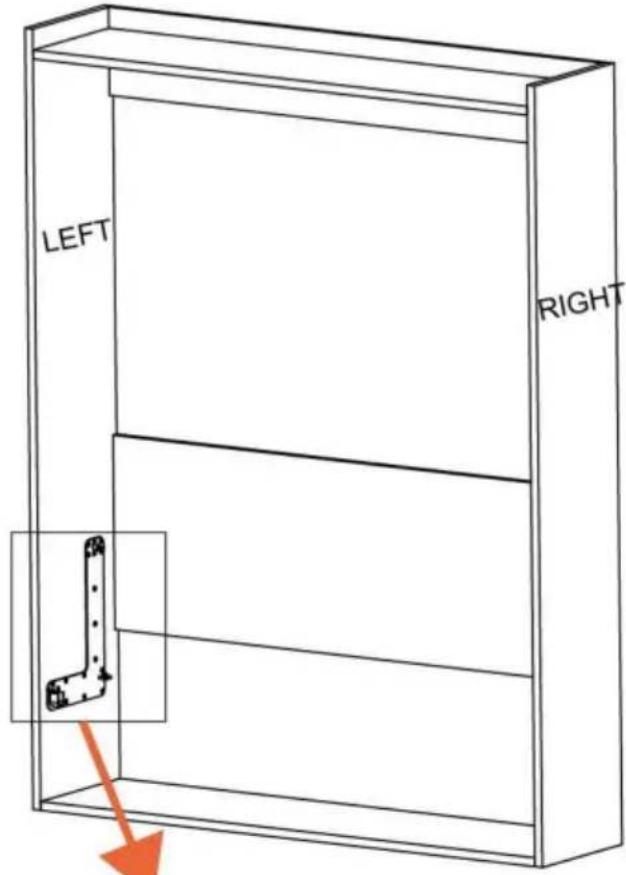

Posizione la dima di foratura da 710^*294 mm sul pannello laterale e assicurarsi che il bordo della dima sia a filo con il pannello laterale, come molto nell'imagine.

Segnare il foro circolare del modello sul pannello laterale, quando rimuovere il modello e praticare un foro diametro 11 mm e un foro diametro 6 mm come nell'imagine, la profundità del foro è 15 mm.

Realizza il mobile con viti e colla per legno impermeabile, assicurati che le dimensioni interne siano come nell'immagine, assicurati che il mobile sia stabile e sicuro.

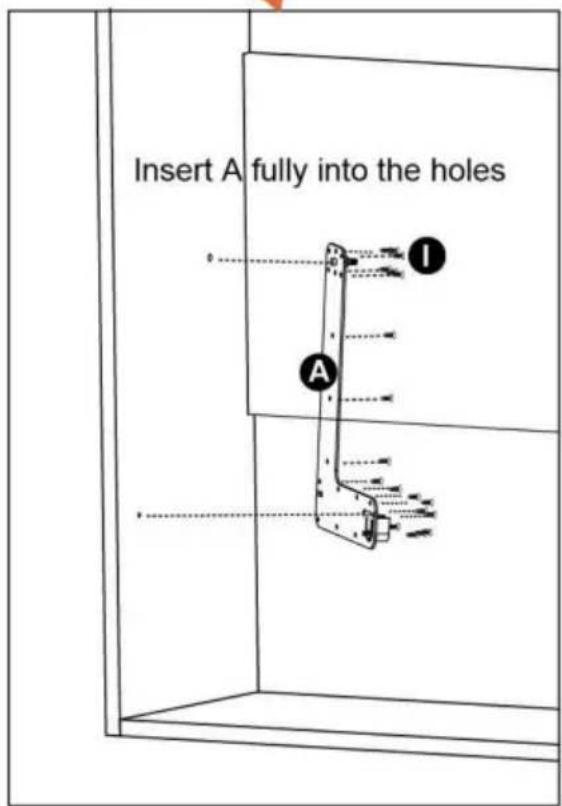

Passaggio 2: insere il perno sulla staffa laterale A completeness nel foro da 11 mm e da 6 mm, fissare a al mobiletto con le viti I.

Ripetere l'installazione sopra sull'altro lato.

Passaggio 3:

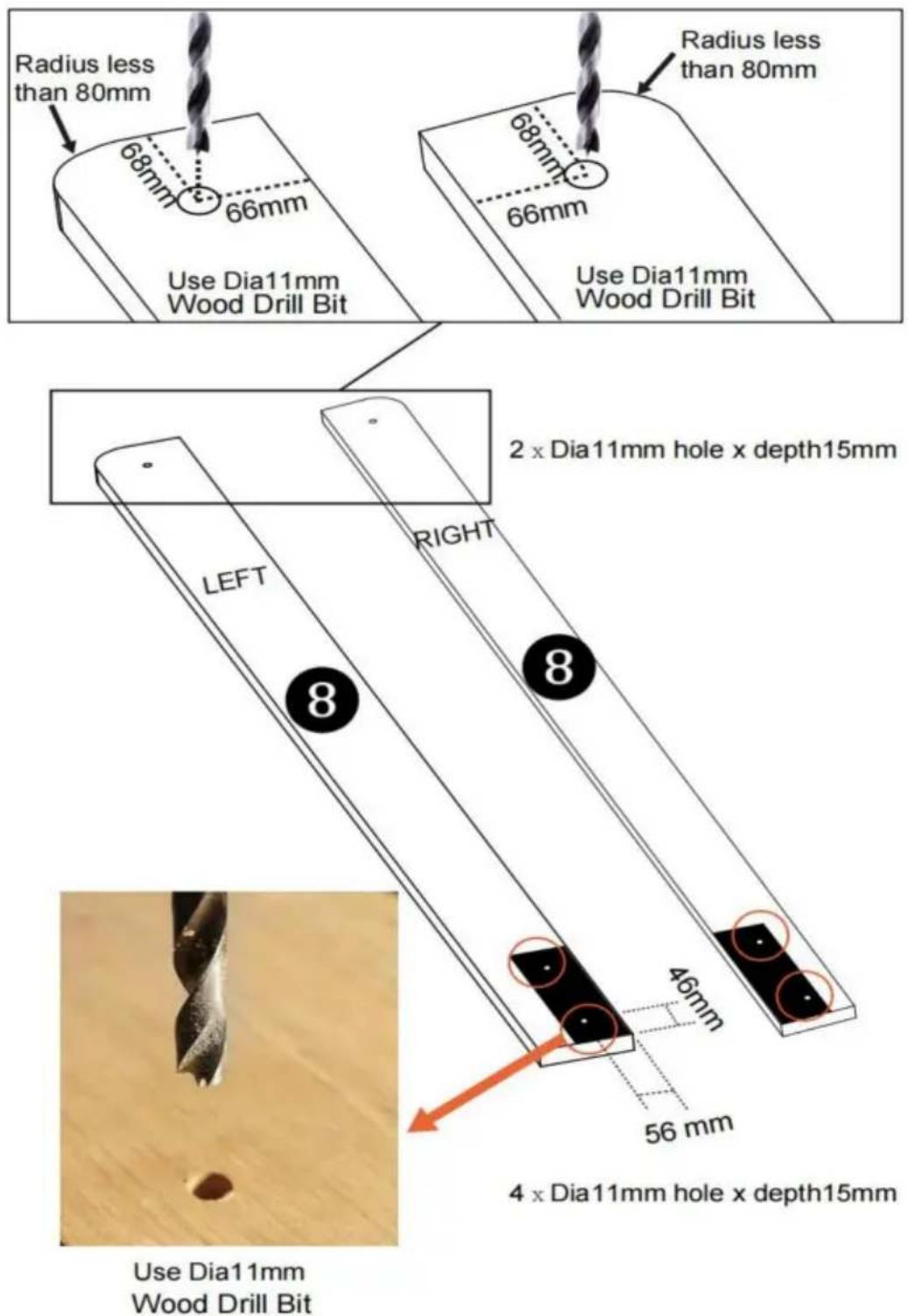

Posizione la dima di foratura da 306^*82 mm sul pannello 8 e garantire il bordo della dima siano a filo con il pannello come da Foto.

Segnare il foro circolare della dima sul pannello 8, quando rimuovere la

modello e praticare un foro diametro 11 mm come nelle immagine, la profondità del foro è 15 mm.

Contrassegnare i fori in base alle dimensioni come nell'imagine

un altro lato del pannello, quando praticare un foro di diametro 11 mm, la profondità del foro è 15 mm

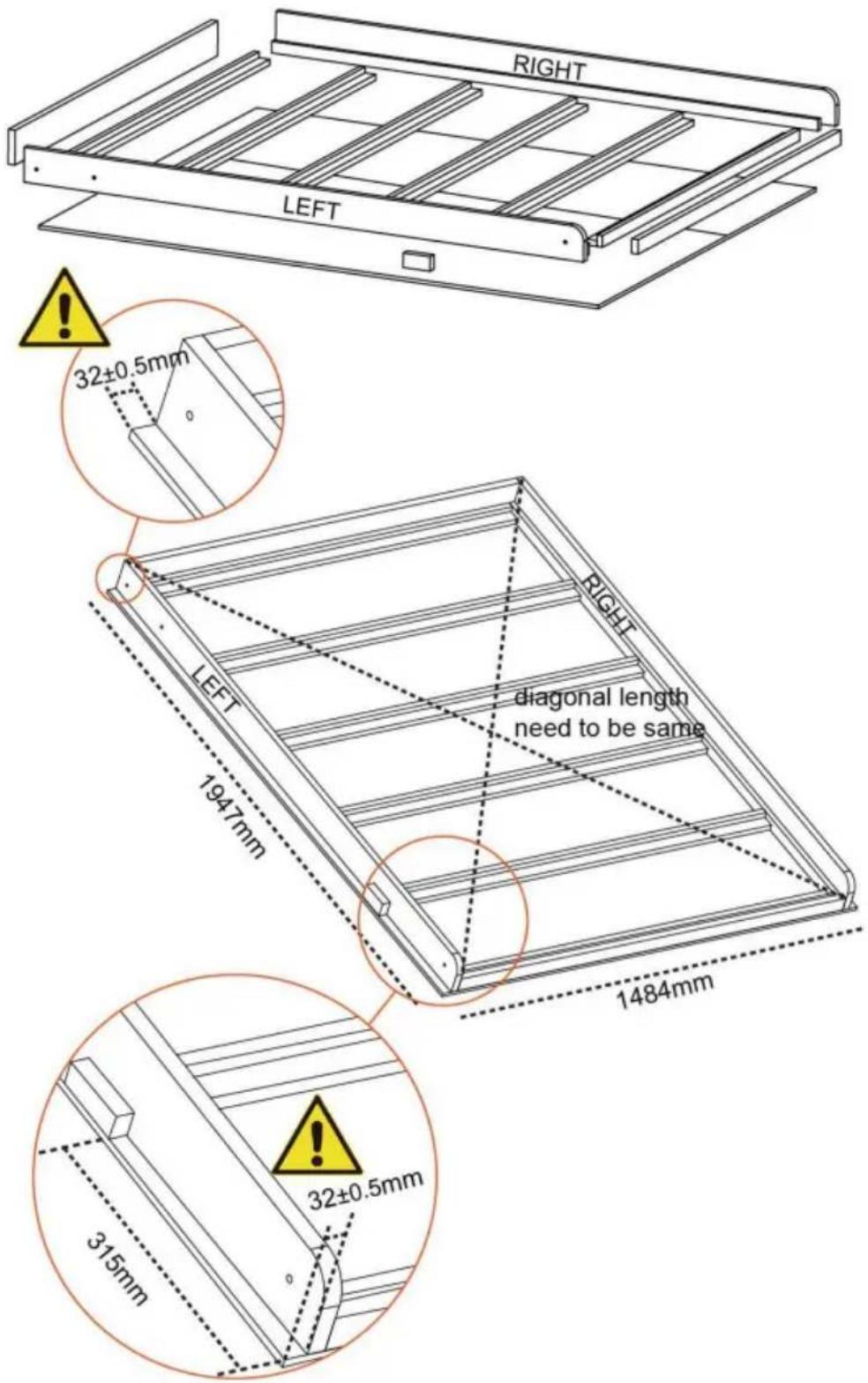

Passaggio 4:

Realizza la struttura del fatto con viti e colla per legno impermeabile come da fatto. Verificare la dimensione dal pannello del grembiule al bordo del pannello della porta sono 32mm come imagine.

Mantenere la lunghezza diagonale come quella dell'immagine.

Assicurarsi che l'armadio sia stabile e sicuro.

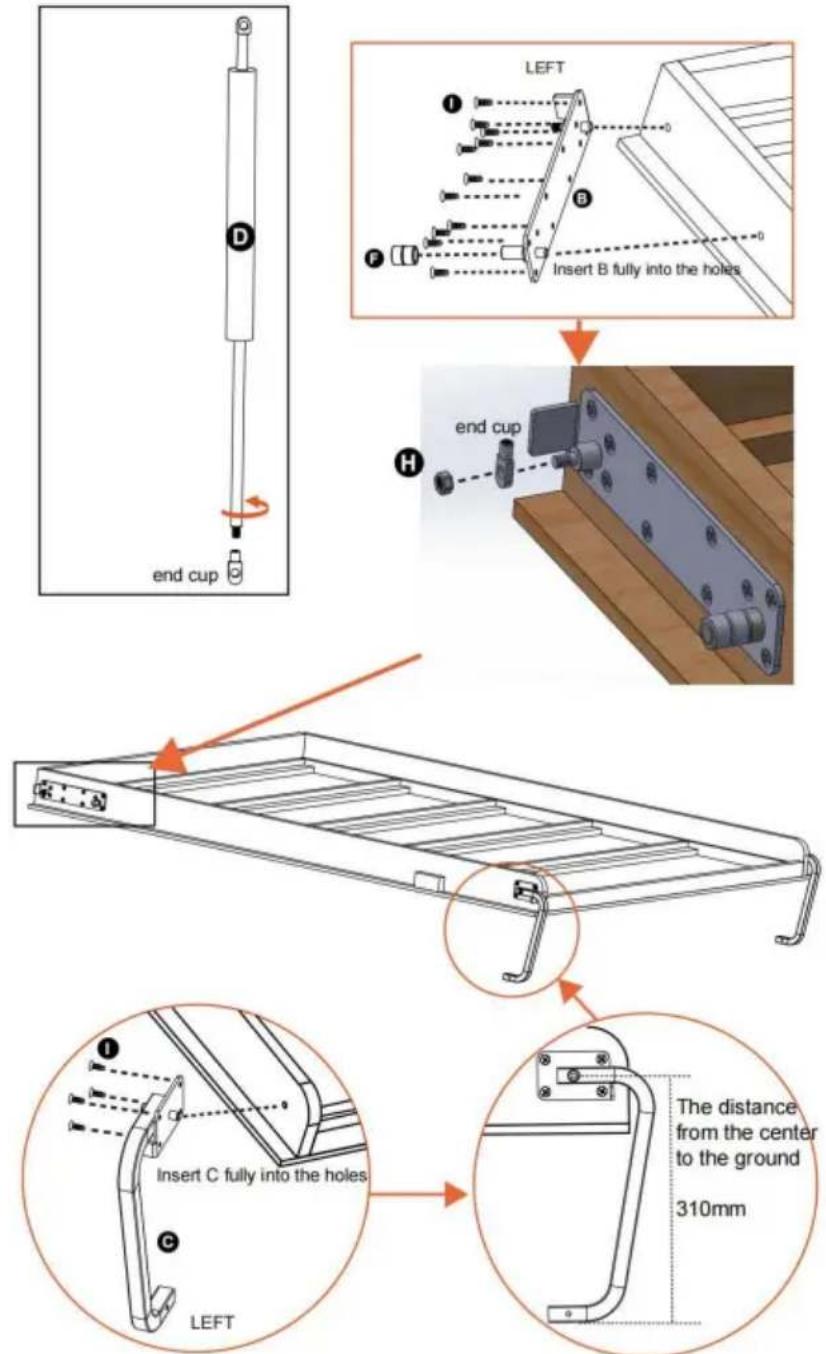

Passaggio

5: inseire completeness il perno sulla staffa di collegamento B nei fori da 11 mm di diametro, quindi fissare B al telaio del letto con le viti I.

Inserire 2 cuscinetti F nella staffa di collegamento B come molto nell'immagine.

Estrarre il cappuccio terminale della molla a gas come in figura, quindi installarlo sulla staffa di collegamento B e fissarlo con il dato H come in figura.

Inserire completeness il perno sulla gamba C nei fori da 11 mm di diametro, quando fissare C al tetlaio del letto con le viti I. Mantenere la distance dal centro al suolo pari a 310 mm, come migliorato nell'immagine.

Ripetere l'installazione{sopra sull'alto lato.

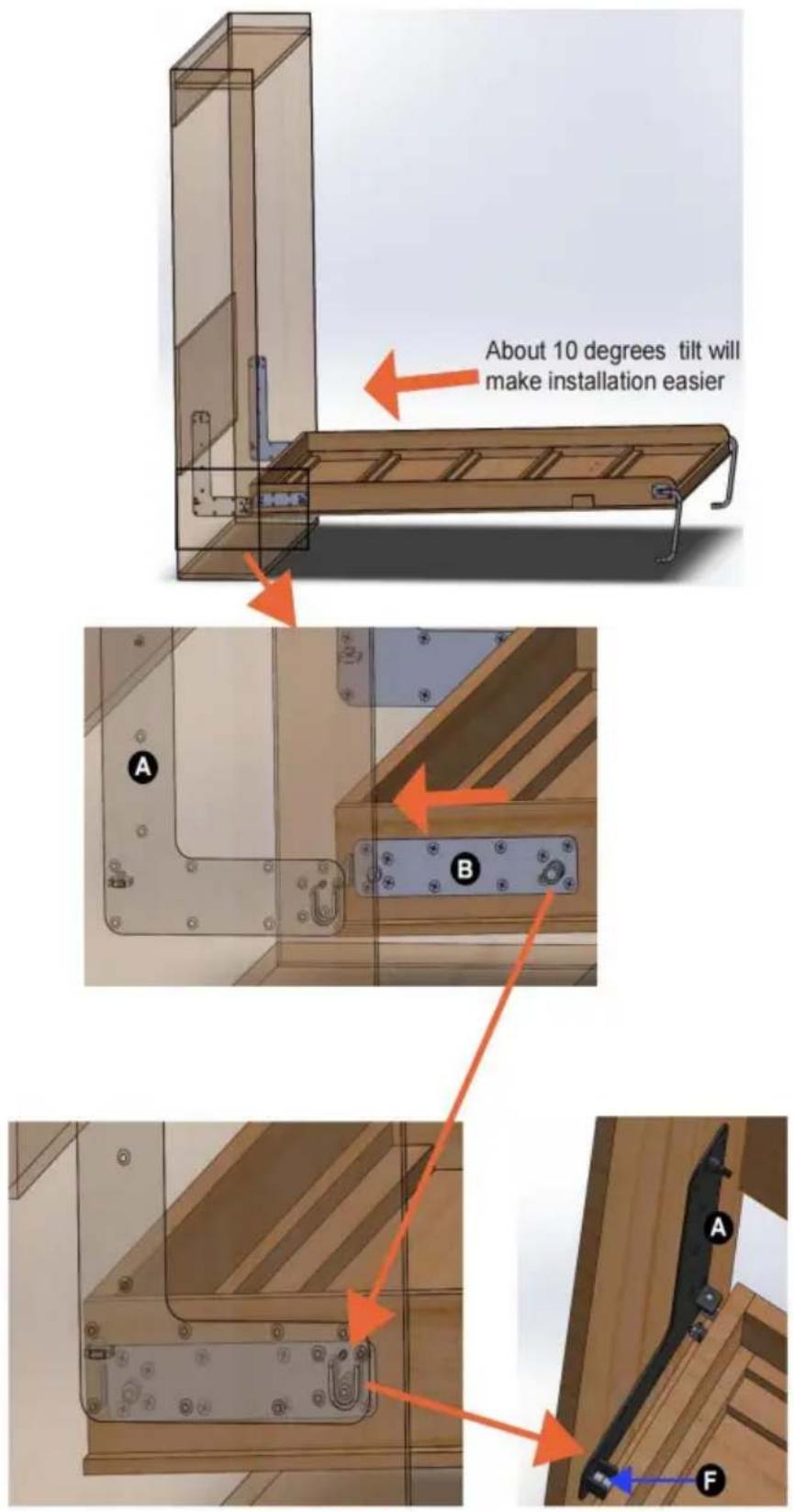

Passaggio

6: inseire la struttura del letto con una piccola angolazione rispetto al mobiletto, come migliorato nell'immagine. Posizione are la staffa di collegamento B con il cuscinetto F sulla staffa laterale A come da immagine. Installare la maniglia sul telaio del letto.

Passo

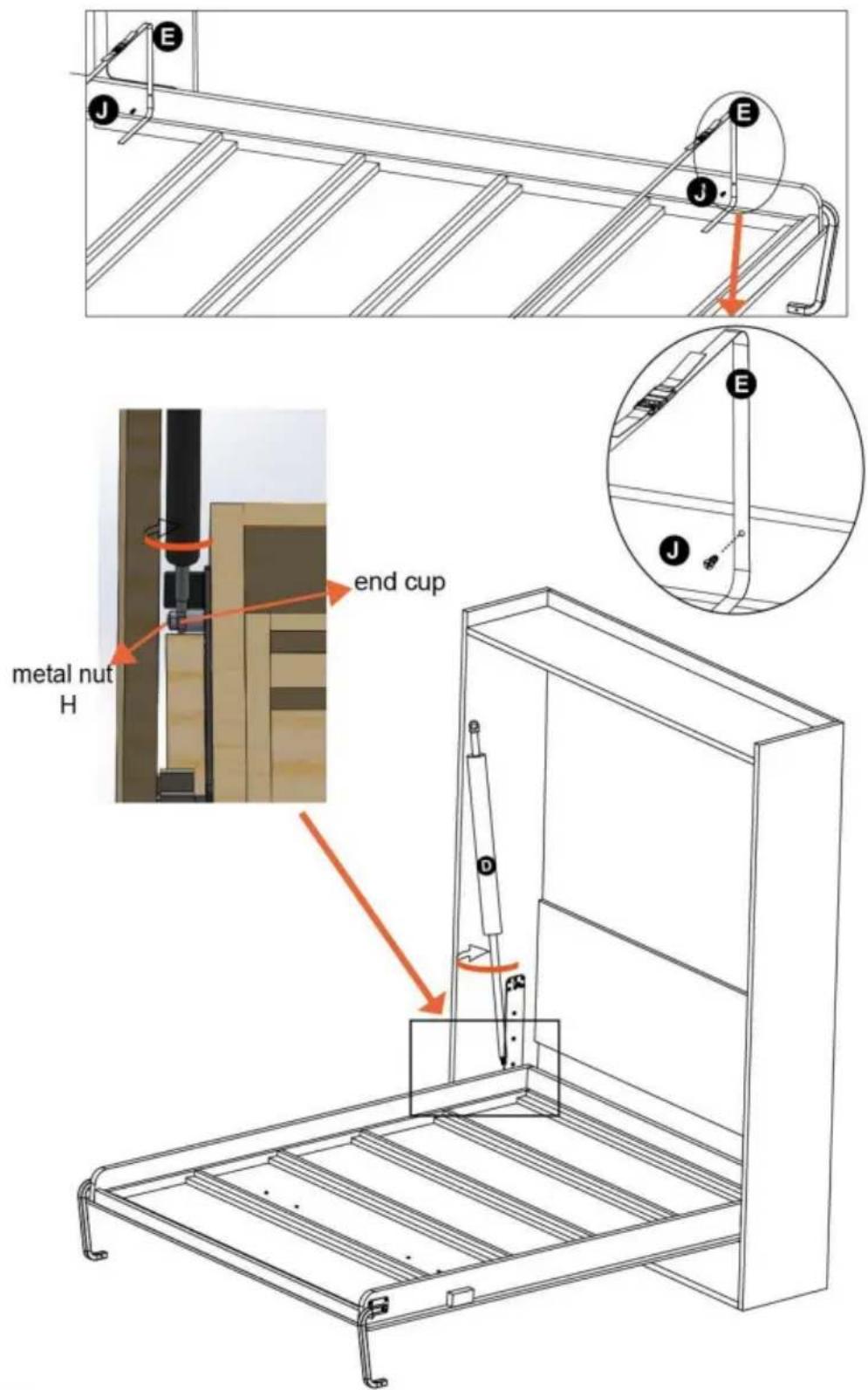

7: Innanzitutto, fissare le due cinghie del materasso E al telaio del letto con una vite Jy Quindi ruotare la molla a gas D nel cappuccio terminale come in figura, stringere la molla a gas con

il cappuccio terminaley Ripetere l'installazione sopra sull'altro lato.

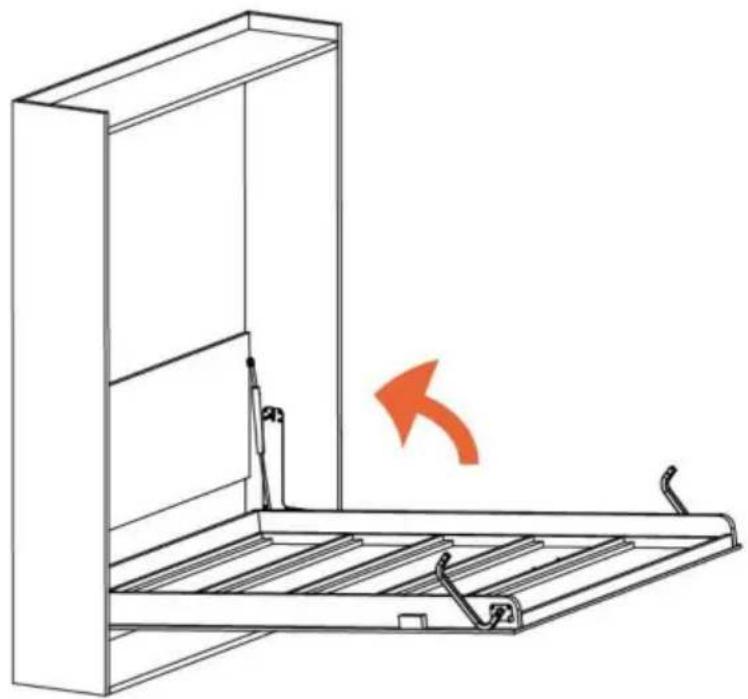

Passaggio

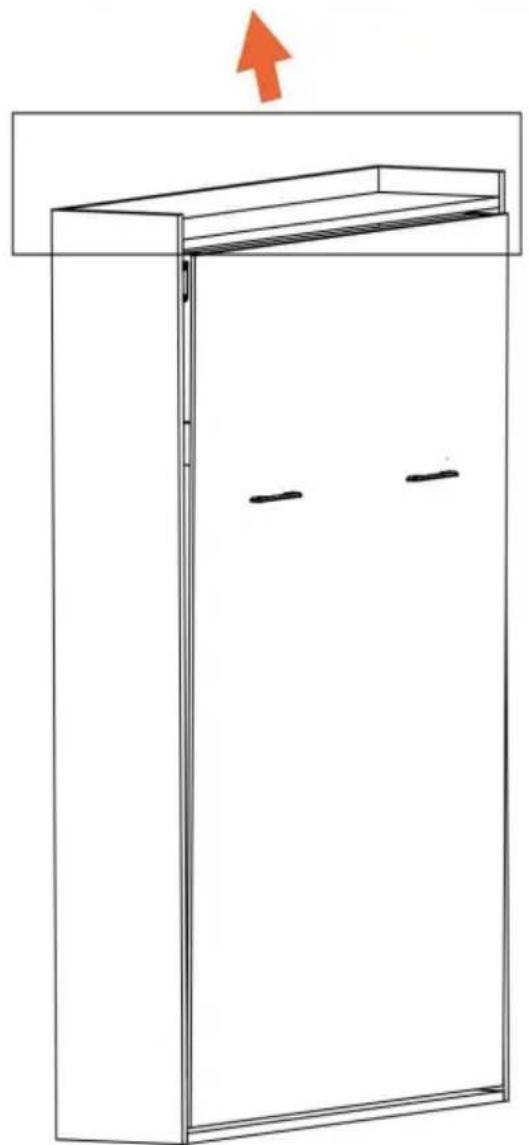

8: chiudere la struttura del letto nel mobile come migliorato nell'immagine.

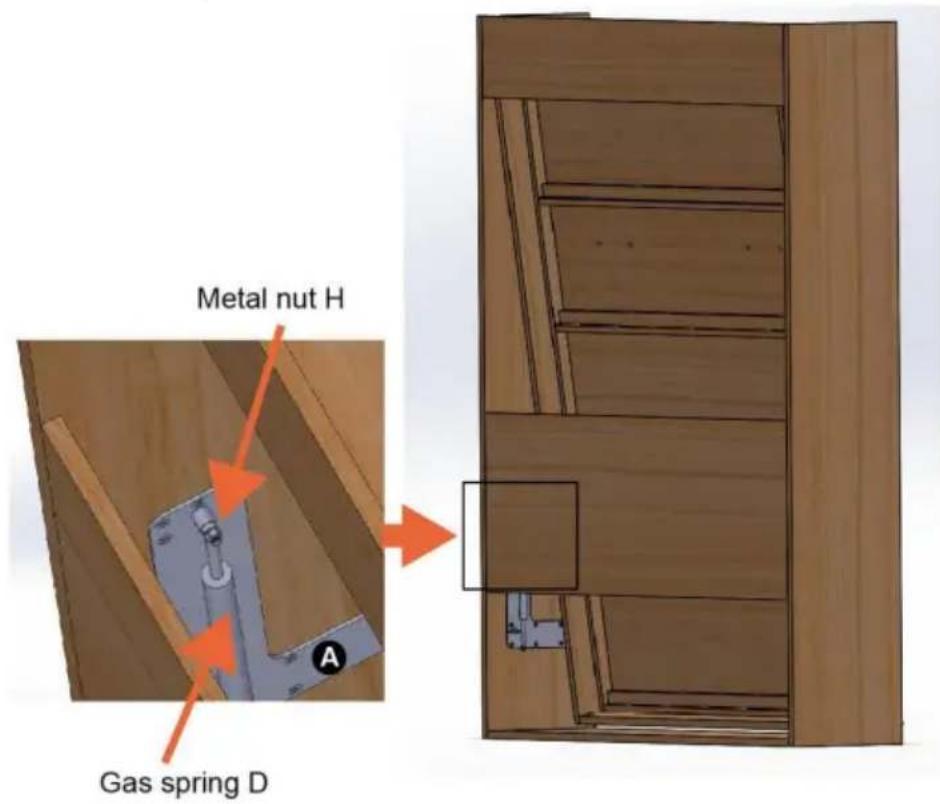

Passo

9: Installare la molla a gas D sulla staffa A dal retro del mobile, fissarla con il dato metallico H.

Ripetere l'installazione sopra sull'altro lato.

Passaggio

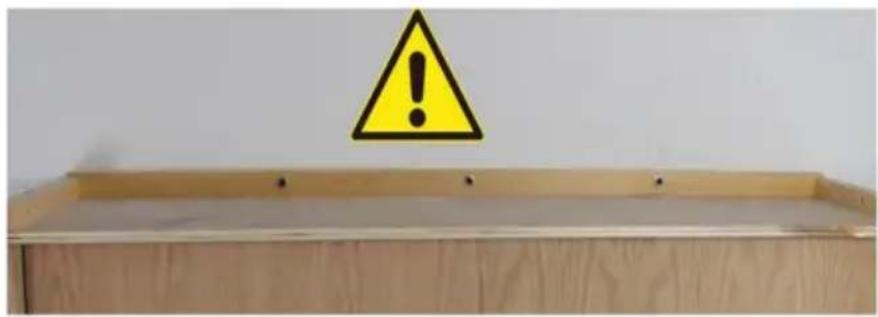

10: fissare l'armadio alla parete solida. Il mobile deve essere fissato il muro prima di aprirlo.

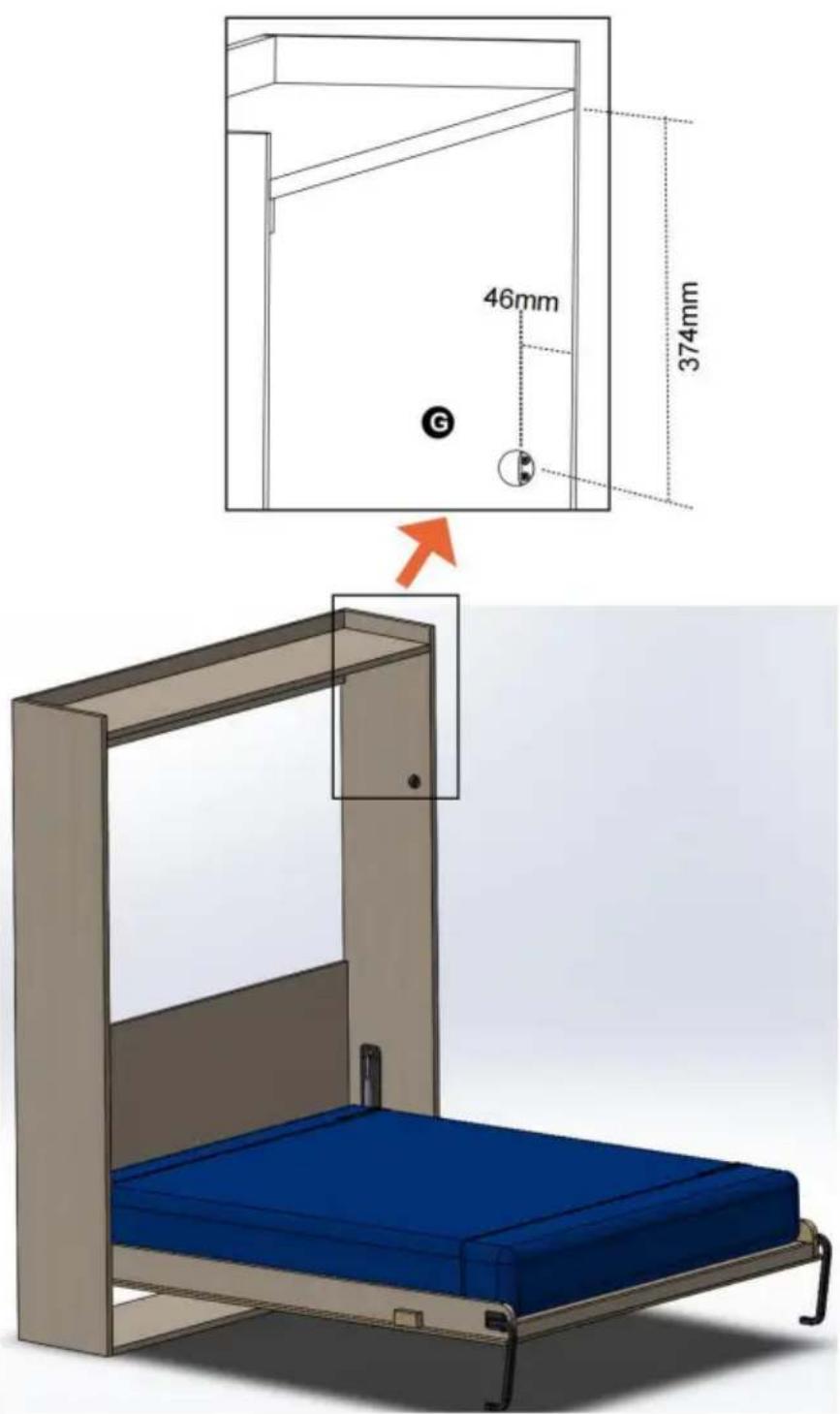

Passaggio 11:

Apriere il fatto, posizionare il pannello 13 sul giroletto.

Posizione il materasso sul giroletto e fissarlo con le cinghie E.

Installare il fermo G sul mobiletto con le viti J.

Ripetere l'installazione sopra sull'altro lato.
