MANUALE UTENTE YFHFU243 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
KIT LETTO MURPHY
MODELLO:YFHFU243
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
Kit letto Murphy
MODELLO:YFHFU243
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto
del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
ISTRUZIONI DI SICUREZZA
- Si prega di leggere e comprendere attentamente questo manuale prima di utilizzare il Kit letto Murphy.
L'installazione deve essere eseguita da un adulto e i bambini non dovrebbero utilizzarla senza supervisione.
- Installare completamente il kit letto ribaltabile prima di utilizzare il letto, altrimenti potrebbe causare gravi danni alle persone.
- Verificare la stabilità e la sicurezza del kit a intervalli e utilizzare regolarmente deve essere interrotto immediatamente in caso di danni o problemi sospetti.
- I bambini non devono utilizzare il kit da soli per stendere o riporre il letto, altrimenti potrebbero subire danni.
Grazie mille per aver scelto questo kit per letto ribaltabile.
Se c'è qualche differenza tra il colore di questo prodotto e l'immagine in il manuale di istruzioni, fare riferimento all'oggetto fisico.
ELENCO PARAMETRI
| Modello | YFHFU243 |
| Modelli adattati | Completamente orizzontale |
| Dimensioni del materasso | L×L: 54×75 pollici (1370×1900 mm) |
| spessore del materasso | 6-10 pollici (152-254 mm) |
| Peso massimo del materasso | 57 libbre (25,85 kg) |
ISTRUZIONI

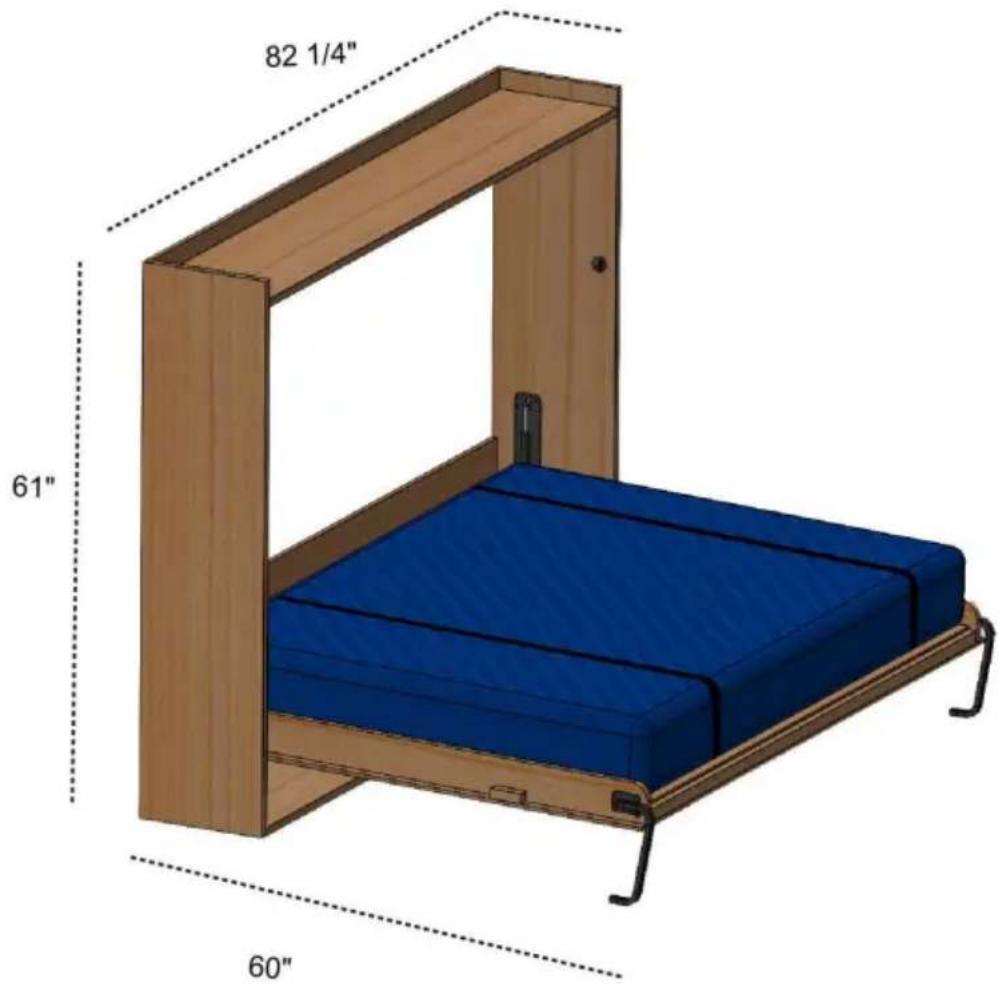

Idoneità del kit letto Murphy Full-orizzontale
Nota: il kit letto ribaltabile non include il letto e i mobili letto
devono essere equipaggiati dagli utenti stessi.
Materasso completo standard
Peso massimo: 57 libbre
Profondità massima: 10ÿ
Capacità di peso massima: 900 libbre
1. Descrizione generale
Utilizzo
Il sistema letto pieghevole permette di portare la rete del letto dalla sua posizione vertical posizionarsi all'interno del mobile in posizione orizzontale, per essere utilizzato come letto in modo assolutamente semplice e veloce, con minimi sforzi.
Prima di utilizzare il letto Murphy, l'utente deve accertarsi del suo buono stato e il buono stato dei suoi accessori.
Prima di utilizzare il letto Murphy, l'utente deve assicurarsi che sul sul piano notte c'è solo il materasso e la biancheria da letto.
2. Sicurezza
Norma di sicurezza
Il rispetto delle norme di sicurezza mette l'utilizzatore in condizioni di lavoro produttivamente, senza pericolo di danneggiare se stesso e gli altri.
È vietato utilizzare il prodotto senza materasso sopra
superficie della rete.
E' vietato utilizzare il letto per un uso diverso da quello previsto
descritto precedentemente nella sezione UTILIZZO.
L'installazione non corretta o non eseguita da artigiani specializzati, potrebbe
causare distacchi, rotture o disfunzioni con possibili danni al
persone, cose o animali. Tutte le istruzioni fornite devono essere rigorosamente osservato.
Prima di iniziare a utilizzare il prodotto gli utenti devono essere consapevoli delle sue funzioni e le sue caratteristiche tecniche, apprendi attraverso una lettura accurata e completa della presente guida per l'utente.
Manomissione o sostituzione di parti del letto non consentite.
L'uso di accessori o pezzi di ricambio diversi da quelli consigliati da
il fornitore, denunciano un uso non corretto e pericoloso del prodotto.
E' severamente vietato rimuovere qualsiasi dispositivo di sicurezza e protezione
(etichette) sul set; controllare periodicamente la posizione accidentale sul
meccanismo delle coperte o altro. Prima di iniziare qualsiasi manutenzione, riparare
lavoro o pulizia l'operatore deve aver letto e compreso tutte le tecniche
informazioni contenute in questa guida. Qualsiasi intervento di manutenzione e riparazione sarà eseguita solo da personale qualificato.
AVVERTIMENTO !!!
Non posizionare mai il prodotto vicino a fonti di calore. Posizionare e bloccare il letto
mantenere il sistema lontano da oggetti che possano ostacolarne il movimento.
Le istruzioni e le regole contenute nel presente manuale devono essere assolutamente rispettate volte.

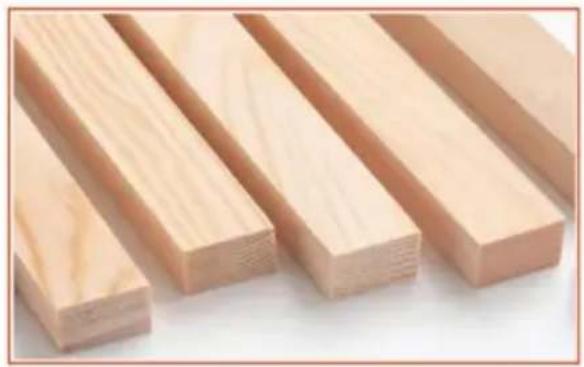

Suggerisci di utilizzare i seguenti materiali per armadi in legno e struttura del letto
Foglio di compensato
Caratteristiche tecniche
| Mobiletto |  | |||
| MaterialeNumero | Dimensione | QTÀ | Importante | |
| 1 | Compensato da 1 pollice 1550*406*25 mm2 | Interno dimensioni di mobiletto: 2036*388*1440 mm | ||
| 2 | Compensato da 1 pollice 2036 * 388 * 25 mm | 1 | ||
| 3 | Compensato da 1 pollice 2036*406*25 mm | 1 | ||
| 4 | 3/4 pollici Compensato | 2036*550*18 mm | 1 | |
| 5 | 3/4 pollici Compensato | 2036*250*18mm | 1 | |

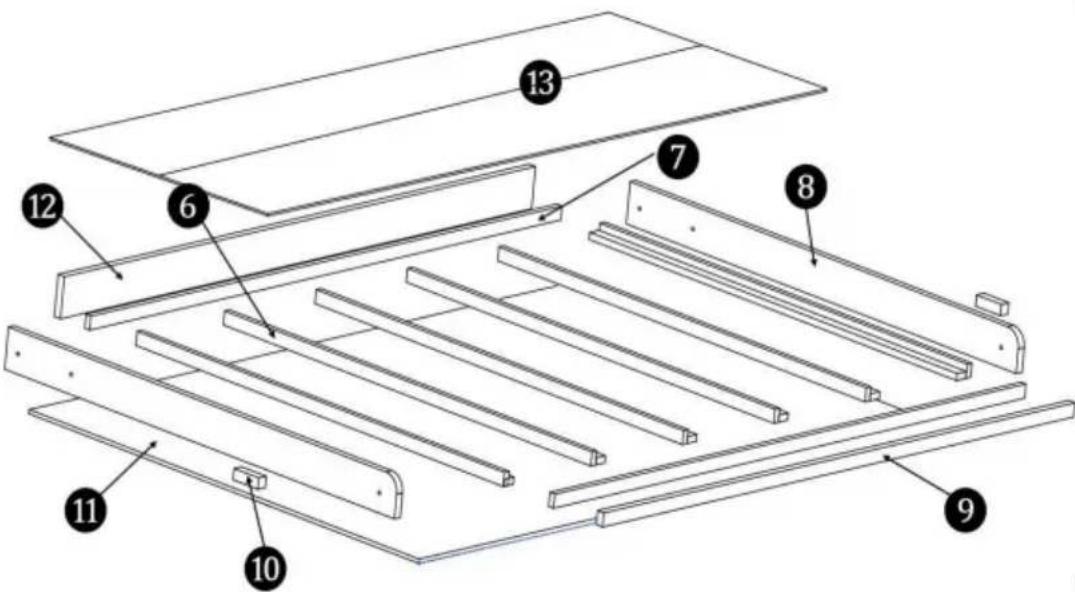

| Letto telaio |  | |||
| Materiale numerico | Dimensione | QTÀ | Importante | |
| 6 | 3/4 pollici legna | 40*20*1325 mm12 | Peso del giroletto: 53 kg (116,6 libbre) Dimensioni di telaio del letto: 2016*1415*132 mm | |
| 7 | 3/4 pollici legna | 40*20*1902mm2 | ||
| 8 | 1 pollice Compensato | 1415*120*25 mm2 | ||
| 9 | 1 pollice Compensato | 1902*50*25 mm1 | ||
| 10 | 1-1/2 pollice legna | 32*32*100 mm | 1 | |
| 11 | 1/2 pollice Compensato | 2016*1415*12 mm | 1 | |
| 12 | 1 pollice Compensato | 1902*120*25 mm1 | ||
| 13 | 3/8 pollici Compensato | 1898*1360*9mm1 | ||
| 14 | materasso | 1370*1900*(152-2 54 mm (54*75*(6-10) pollici) | 1 | Peso di materasso: 25,85 kg (57 libbre) |
| PESO TOTALE DEL GRUPPO LETTO E DEL MATERASSO BISOGNO DI ESSERE: | 78-81kg (172 libbre-178 libbre)  | |||
Consigli per la sicurezza e la cura
- Verificare di disporre di tutti i componenti e gli strumenti elencati di seguito pagine.
- Rimuovere tutti gli accessori dai sacchetti di plastica e separarli nei rispettivi gruppi.
Tenere i bambini e gli animali lontani dall'area di lavoro, piccole parti potrebbero soffocare se ingerito. •
Assicurati di avere spazio sufficiente per disporre le parti prima di iniziare. • Durante il montaggio non sostenere o appoggiare peso sul prodotto, ciò potrebbe causa danni. •
Assemblare l'oggetto il più vicino possibile alla sua posizione finale (nella stessa stanza). possibile.
- Montare su una superficie morbida e piana per evitare di danneggiare l'unità o il pavimento. Parti dell'assemblaggio saranno più facili con 2 persone.
- Per ridurre la probabilità di danneggiare il prodotto, si prega di farlo assicurati che il tuo trapano elettrico sia impostato su una coppia bassa.
Installare gli strumenti richiesti
 |  |  |  13 mm apertoChiave finale |
 |  |  Punta da trapano per legnoLui è 6mm |  Punta da trapano per legnoDiametro11mmPunte |
  Strumento di regolazione orizzontale | |||
Elenco delle parti del kit
Nota: le quantità riportate di seguito sono quelle corrette per completare l'assemblaggio. In alcuni casi possono essere forniti più raccordi del necessario.
A: Staffa laterale x 2 pezzi B: Staffa di collegamento x 2 pezzi
C: Gamba x 2 pezzi
 D:YFGS200550A x 2 pezzi |  E: Cinghia per materasso x 2 pezzi F: Cuscinetto x 4 pezzi |  |
 G: Tappo x 2 pezzi |  H: Dado in metallo M8x 4 pz |  Vite lo:M5x20mm x72 pezzi |
 J: Vite M4x20mm x8 pezzi |  Dima di foratura: 710*294mm |  Dima di foratura: 306*82mm |
Guida alla costruzione
Passo 1:
Realizza il mobiletto

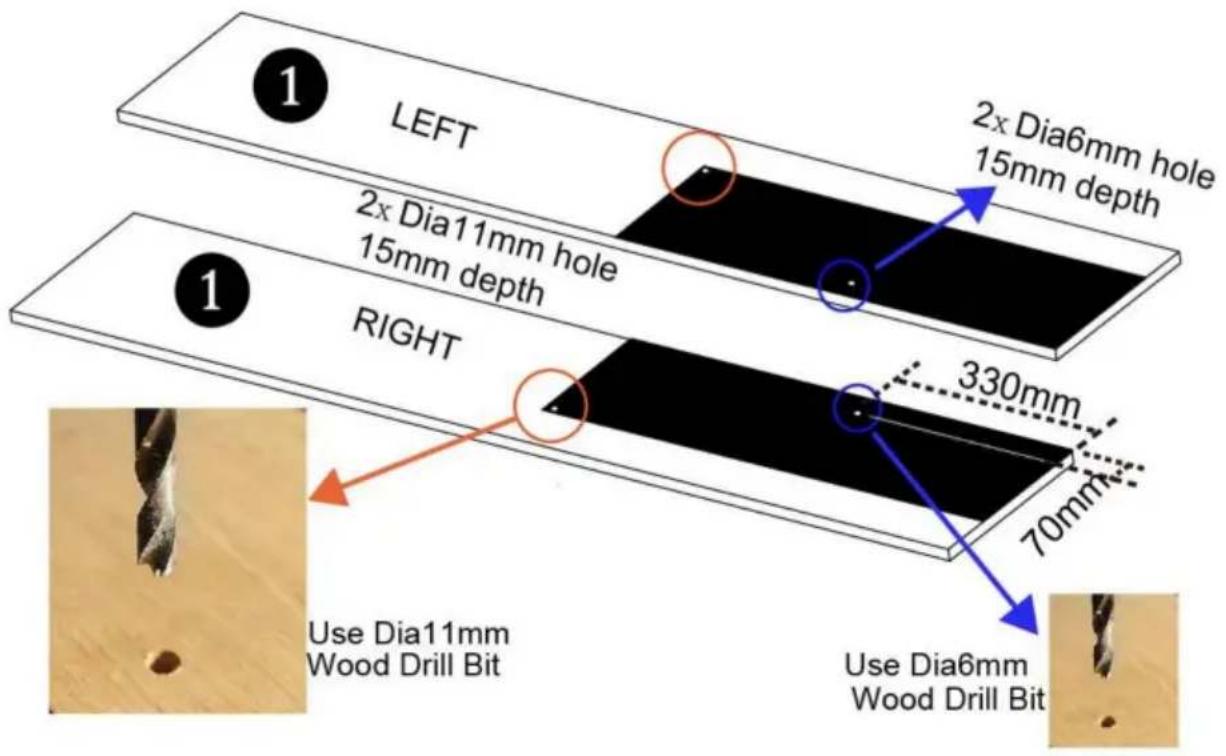

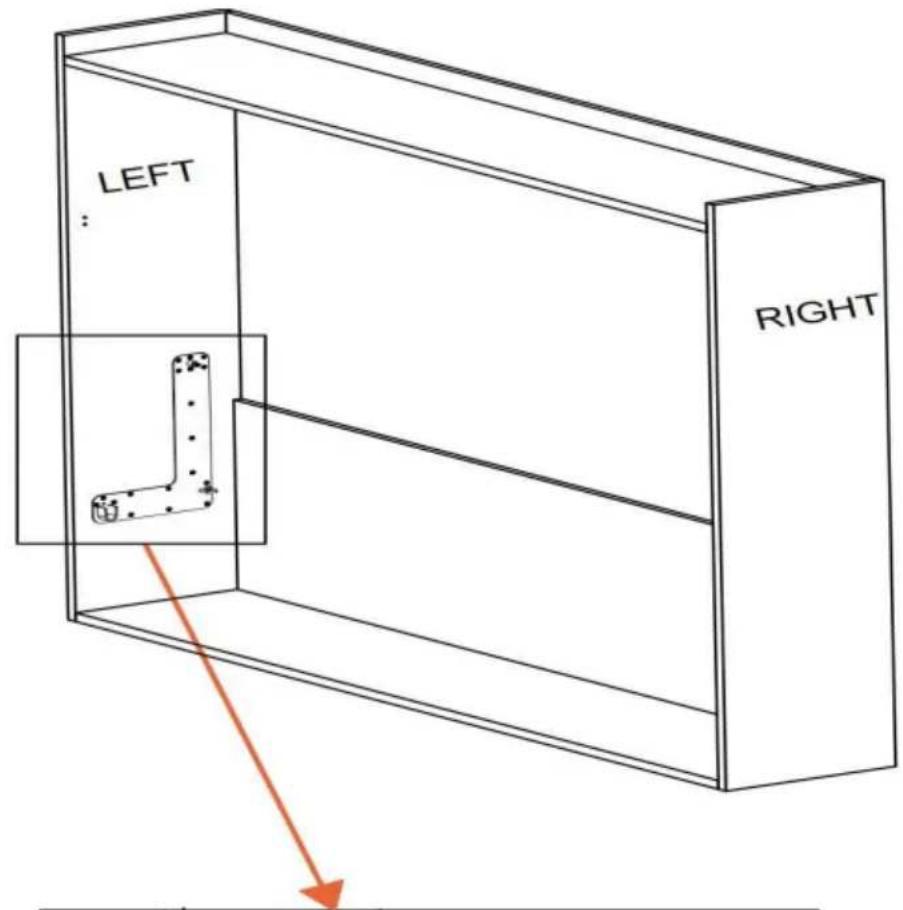

Posizionare la dima di foratura da 710*294 mm sul pannello laterale e assicurarsi che il bordo della dima sia a filo con il pannello laterale, come mostrato nell'immagine.
Segnare il foro circolare del modello sul pannello laterale, quindi rimuovere il modello e praticare un foro diametro 11 mm e un foro diametro 6 mm come nell'immagine, la profondità del foro è 15 mm.
Realizza il mobile con viti e colla per legno impermeabile, assicurati che le dimensioni interne siano come nell'immagine, assicurati che il mobile sia stabile e sicuro.

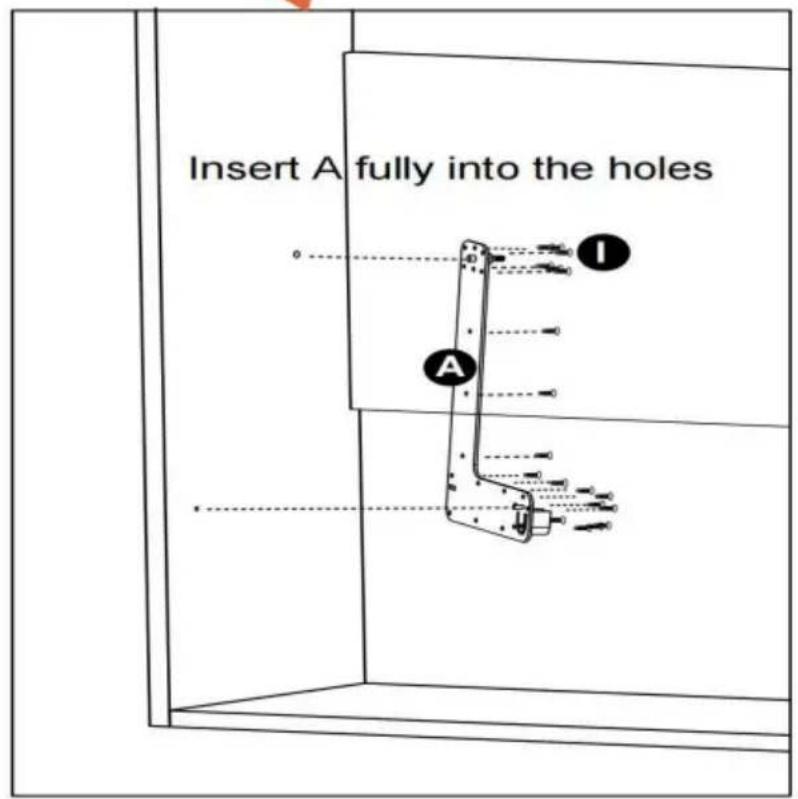

Passaggio 2: inserire il perno sulla staffa laterale A completamente nel foro da 11 mm e da 6 mm, fissare a al mobiletto con le viti I.
Ripetere l'installazione sopra sull'altro lato.


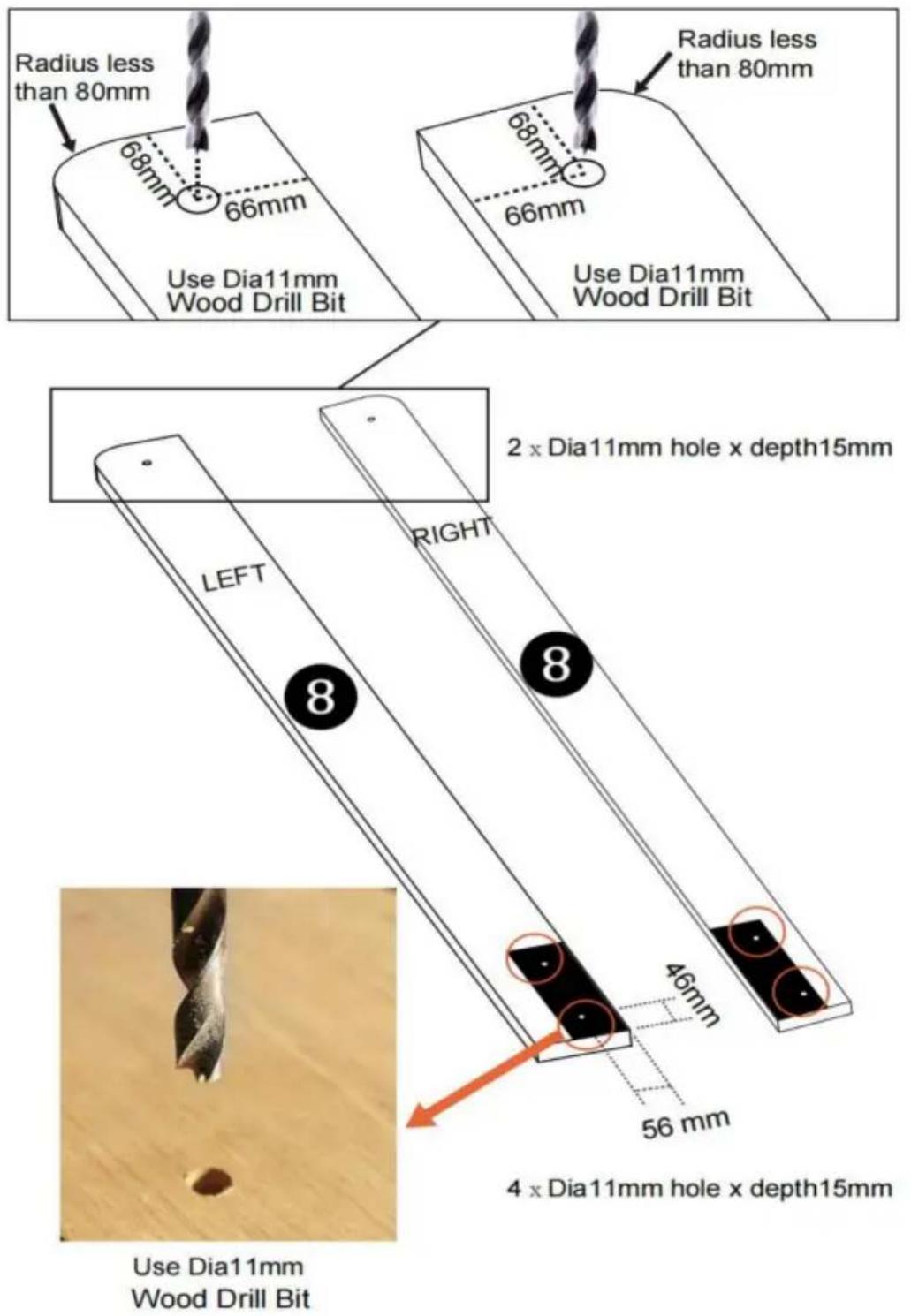

Posizionare la dima di foratura da 306*82 mm sul pannello 8 e garantire il bordo della dima siano a filo con il pannello come da foto.
Segnare il foro circolare della dima sul pannello 8, quindi rimuovere la
modello e praticare un foro diametro 11 mm come nell'immagine, la profondità del foro è 15 mm.
Contrassegnare i fori in base alle dimensioni come nell'immagine
un altro lato del pannello, quindi praticare un foro di diametro 11 mm, la profondità del foro è 15 mm

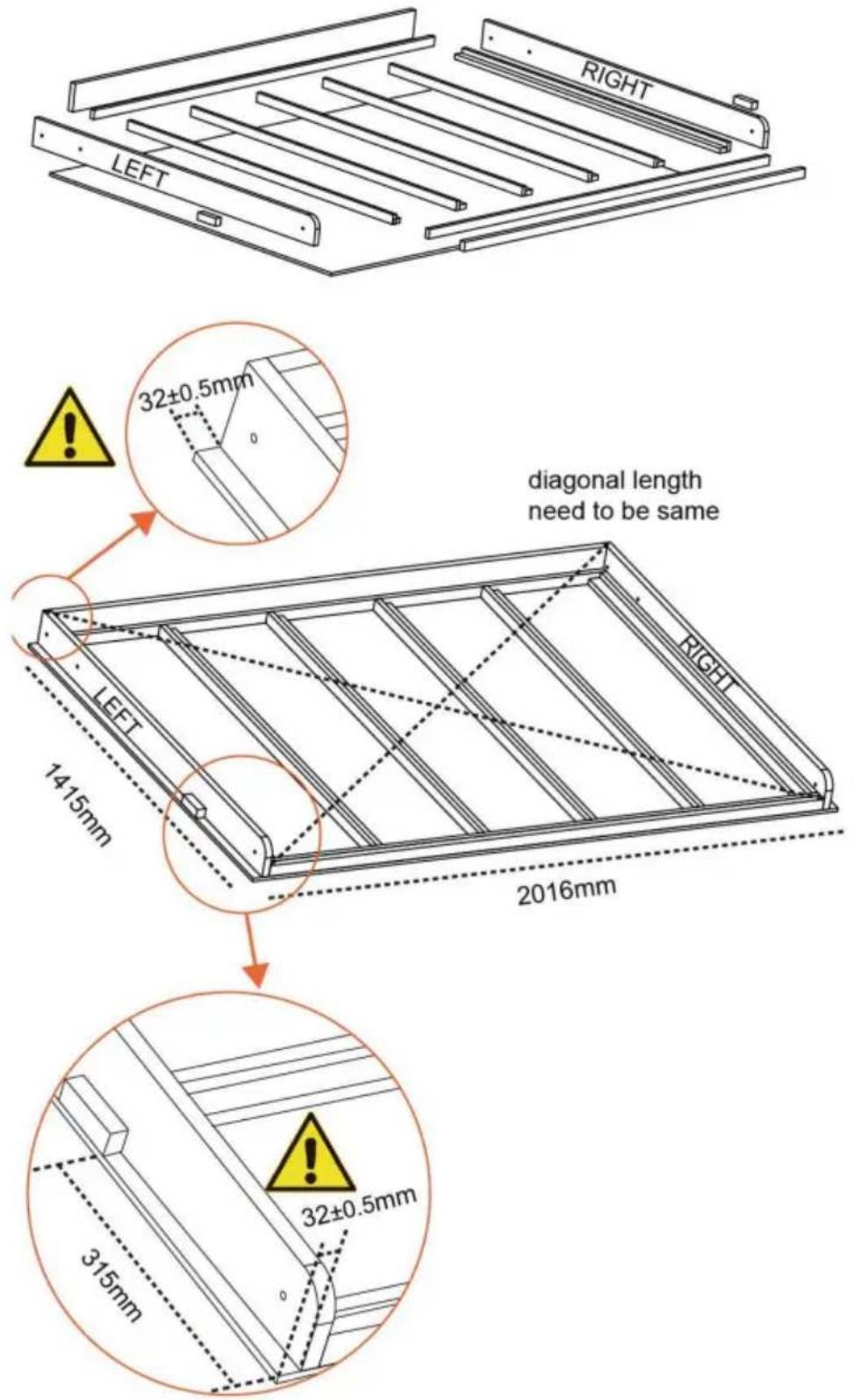

Realizza la struttura del letto con viti e colla per legno impermeabile come da foto. Verificare la dimensione dal pannello del grembiule al bordo del pannello della porta sono 32mm come immagine.
Mantenere la lunghezza diagonale come quella dell'immagine.
Assicurarsi che l'armadio sia stabile e sicuro.
5: inserire completamente il perno sulla staffa di collegamento B nei fori da 11 mm di diametro, quindi fissare B al telaio del letto con le viti I.
Inserire 2 cuscinetti F nella staffa di collegamento B come mostrato nell'immagine.
Estrarre il cappuccio terminale della molla a gas come in figura, quindi installarlo sulla staffa di collegamento B e fissarlo con il dado H come in figura.
Inserire completamente il perno sulla gamba C nei fori da 11 mm di diametro, quindi fissare C al telaio del letto con le viti I. Mantenere la distanza dal centro al suolo pari a 310 mm, come mostrato nell'immagine.
Ripetere l'installazione sopra sull'altro lato.

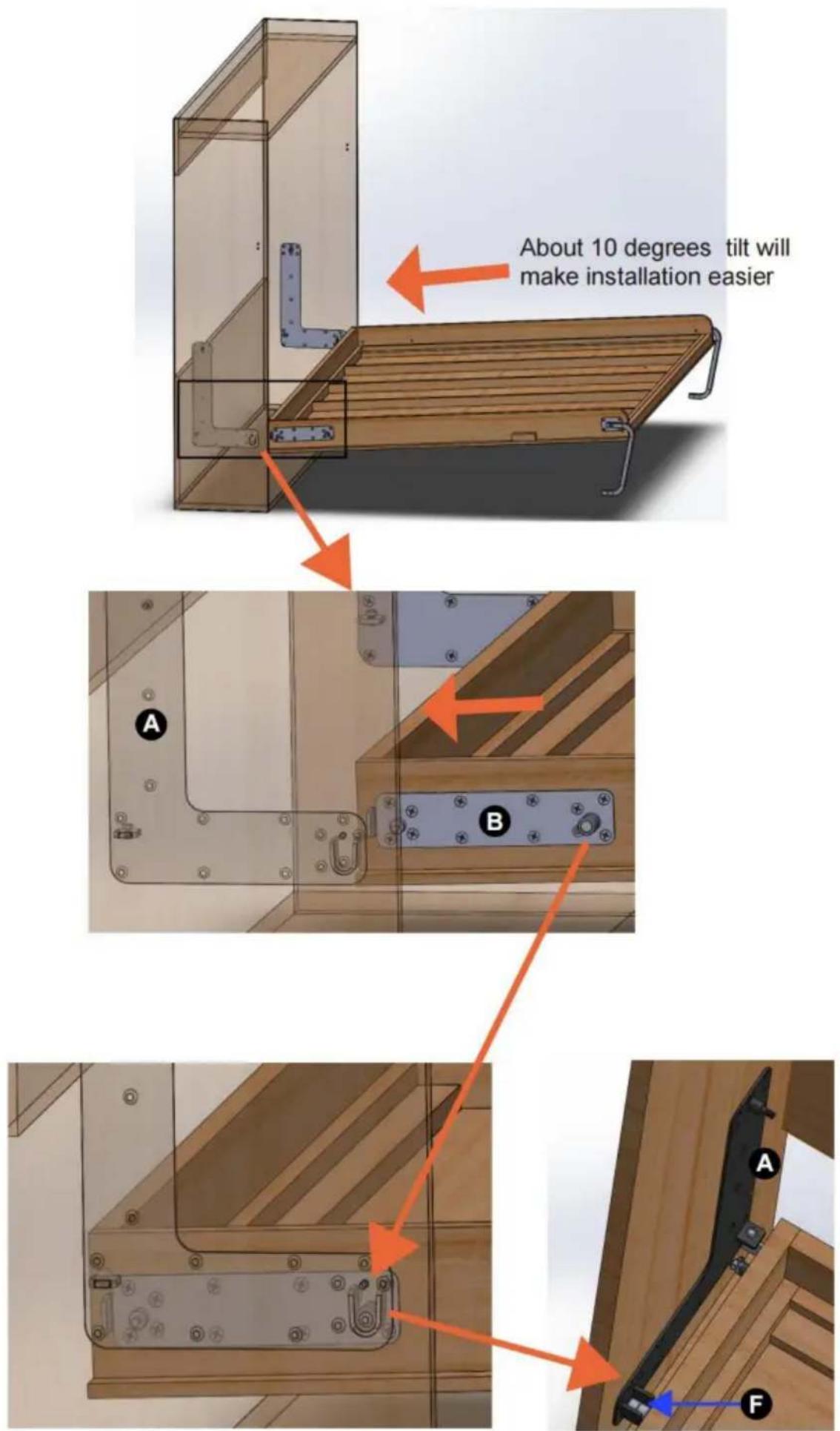

6: inserire la struttura del letto con una piccola angolazione rispetto al mobiletto, come mostrato nell'immagine. Posizionare la staffa di collegamento B con il cuscinetto F sulla staffa laterale A come da immagine. Installare la maniglia sul telaio del letto.

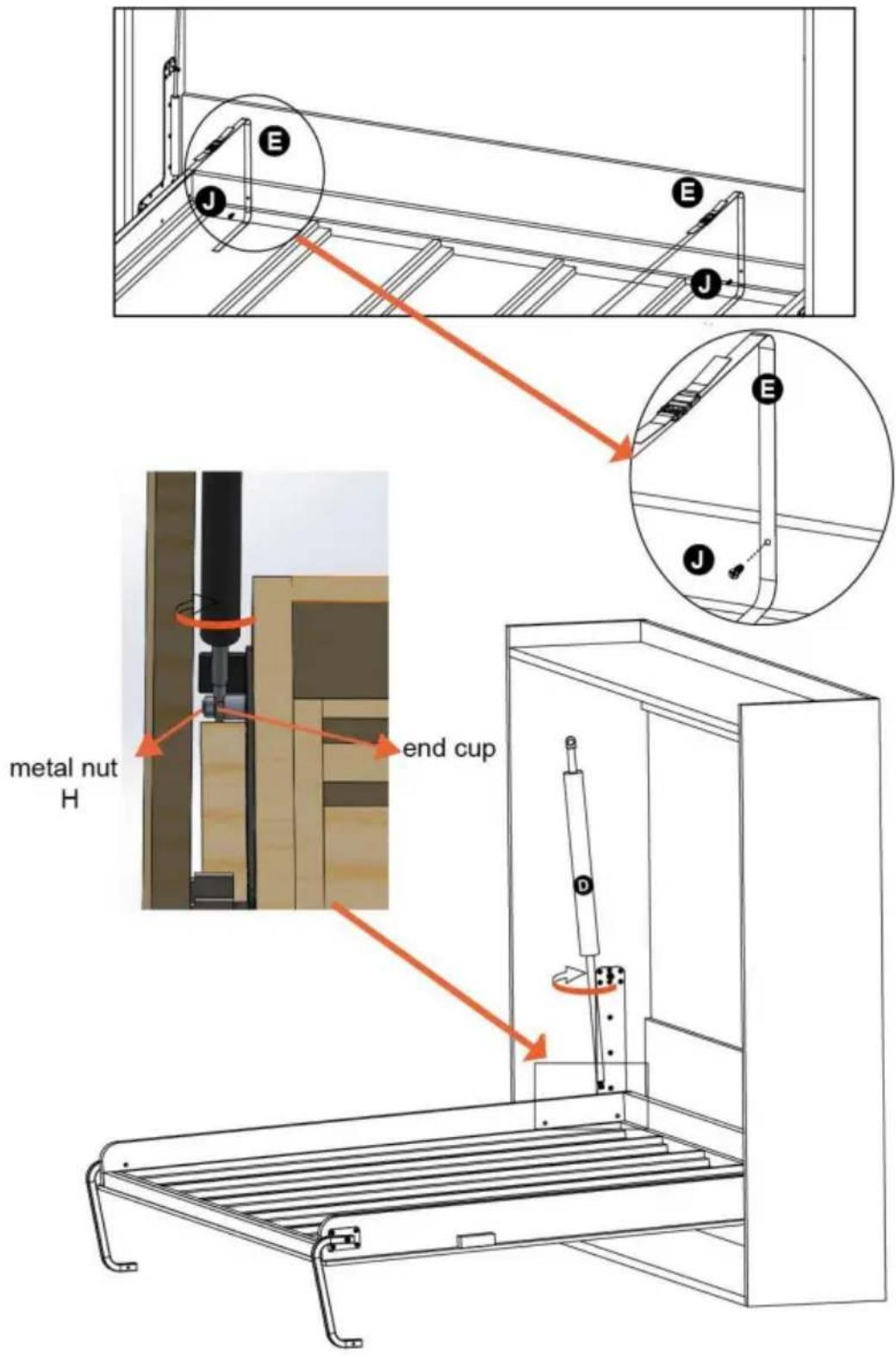

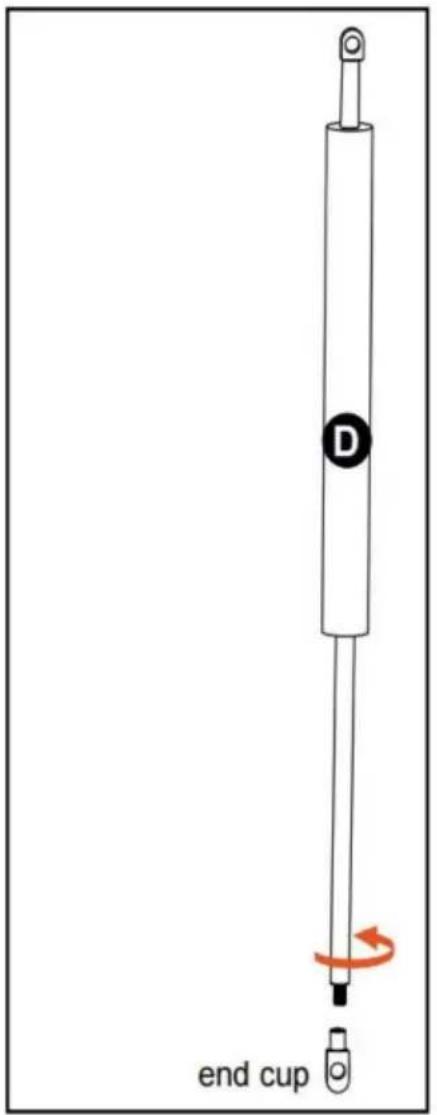

7: Innanzitutto, fissare le due cinghie del materasso E al telaio del letto con una vite Jÿ Quindi ruotare la molla a gas D nel cappuccio terminale come in figura, stringere la molla a gas con
il cappuccio terminaleÿ Ripetere l'installazione sopra sull'altro lato.
8: chiudere la struttura del letto nel mobile come mostrato nell'immagine.

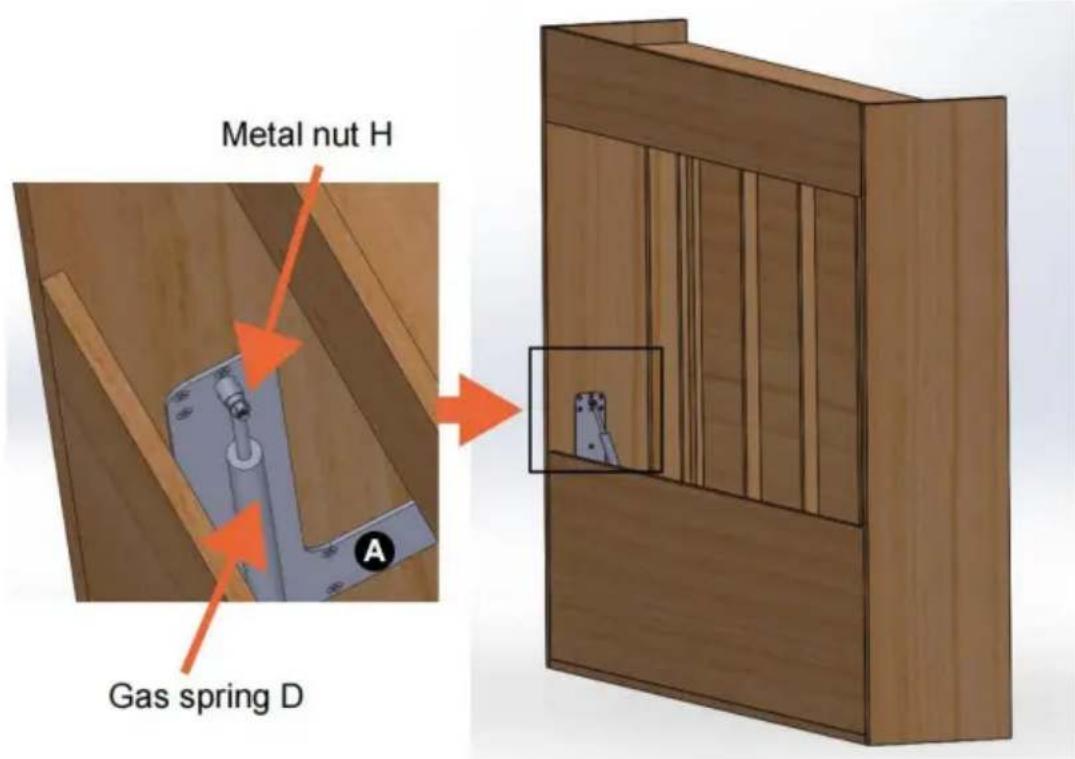

9: Installare la molla a gas D sulla staffa A dal retro del mobile, fissarla con il dado metallico H.
Ripetere l'installazione sopra sull'altro lato.


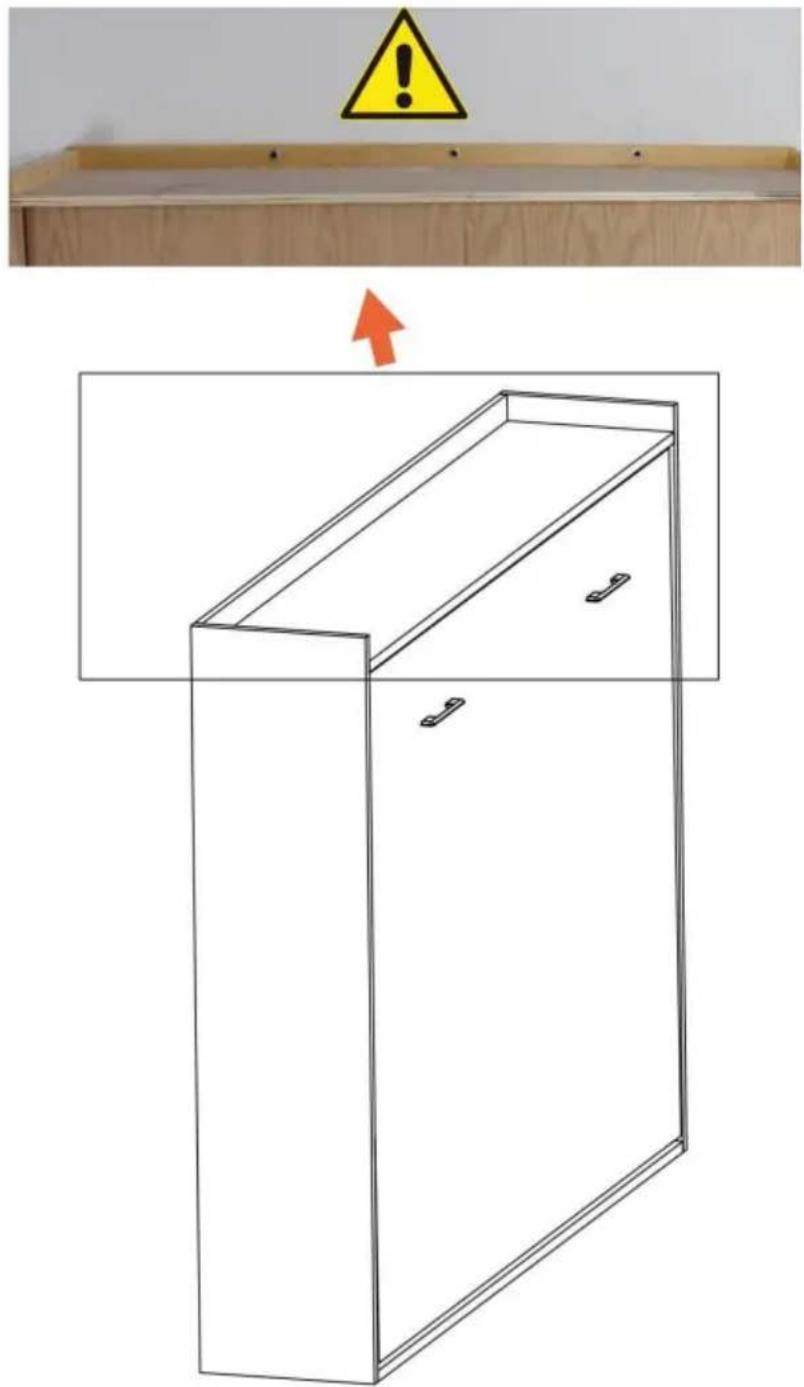

10: fissare l'armadio alla parete solida. Il mobile deve essere fissato al muro prima di aprirlo.
Aprire il letto, posizionare il pannello 13 sul giroletto.
Posizionare il materasso sul giroletto e fissarlo con le cinghie E.

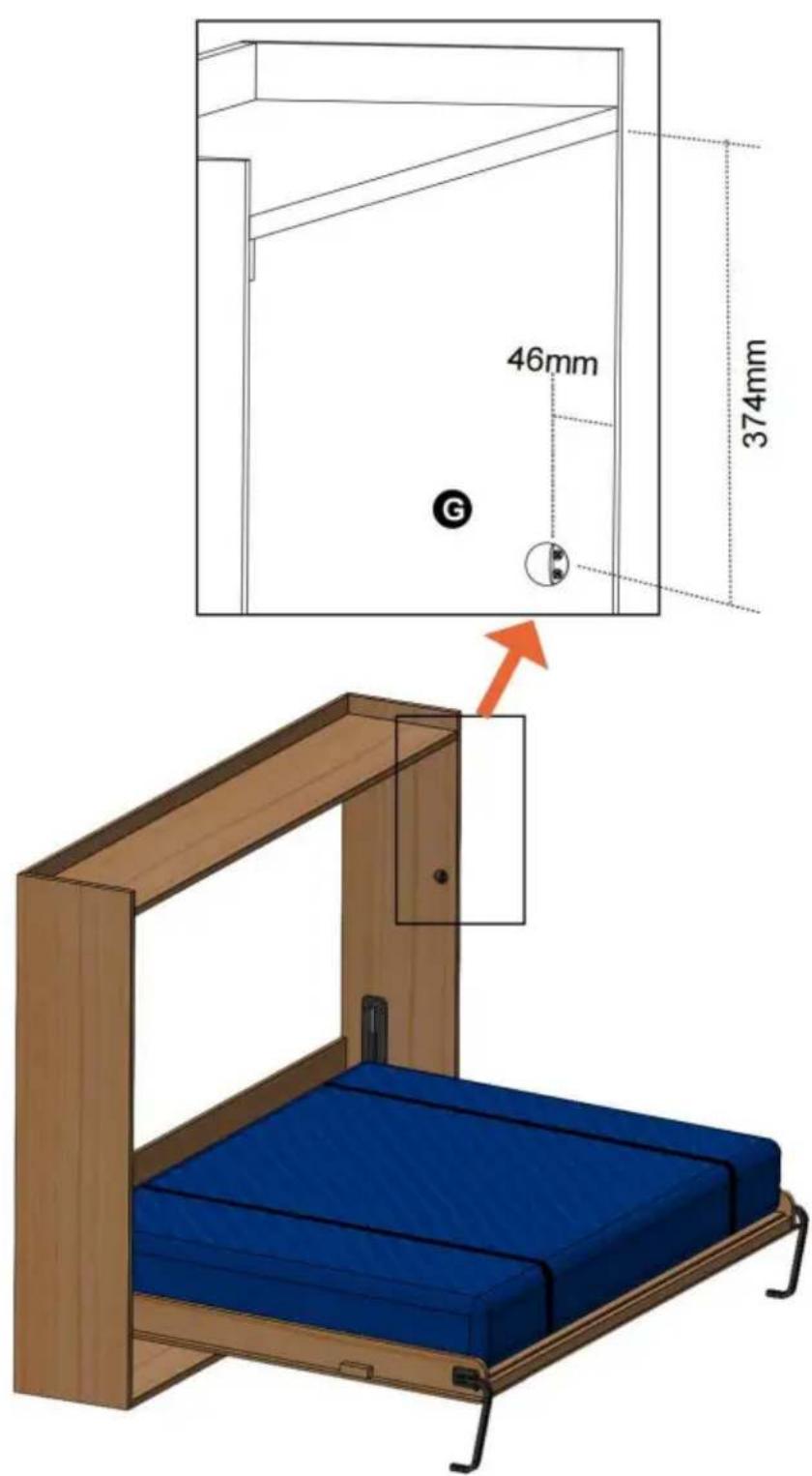

Installare il fermo G sul mobiletto con le viti J.
Ripetere l'installazione sopra sull'altro lato.
