INSTRUKCJA OBSŁUGI YFHFU243 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

ZESTAW ŁÓŻKA MURPHY

MODEL: YFFFU243

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zestaw do łóżka Murphy

MODEL: YFFFU243

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

1. Proszę uważnie przeczytać i zrozumieć niniejszą instrukcję przed użyciem

Zestaw do łóżka Murphy.

Instalacja powinna być wykonana przez osobę dorosłą, a dzieci nie powinny z niej korzystać

bez nadzoru.

1. Przed użyciem łożka należy całkowicie zainstalować zestaw łożka Murphy, w przeciwnym razie może

on spowodować poważne obrażenia u ludzi.

1. Regularnie sprawdzaj stabilność i bezpieczeństwo zestawu oraz jego użytkowanie

należy natychmiast przerwać w przypadku uszkodzenia lub podejrzanych problemów.

1. Dzieci nie powinny używać samego zestawu do rozkładania lub przechowywania łożka, w przeciwnym

razie mogą doznać krzywdy.

Dziękujemy bardzo za wybranie tego zestawu łóżek Murphy.

Jeśli istnieje jakakolwiek różnica między kolorem tego produktu a zdjęciem

instrukcji obsługi, proszę zapoznać się z obiektem fizycznym.

LISTA PARAMETRÓW

Model	YFHFU243
Dostosowane modele	Pełno-poziomy
Rozmiar materaca	Szer. × dł.: 54 × 75 cali (1370 × 1900 mm)
grubość materaca	6-10 cali (152-254 mm)
Maksymalna waga materaca	57 funtów (25,85 kg)

INSTRUKCJE

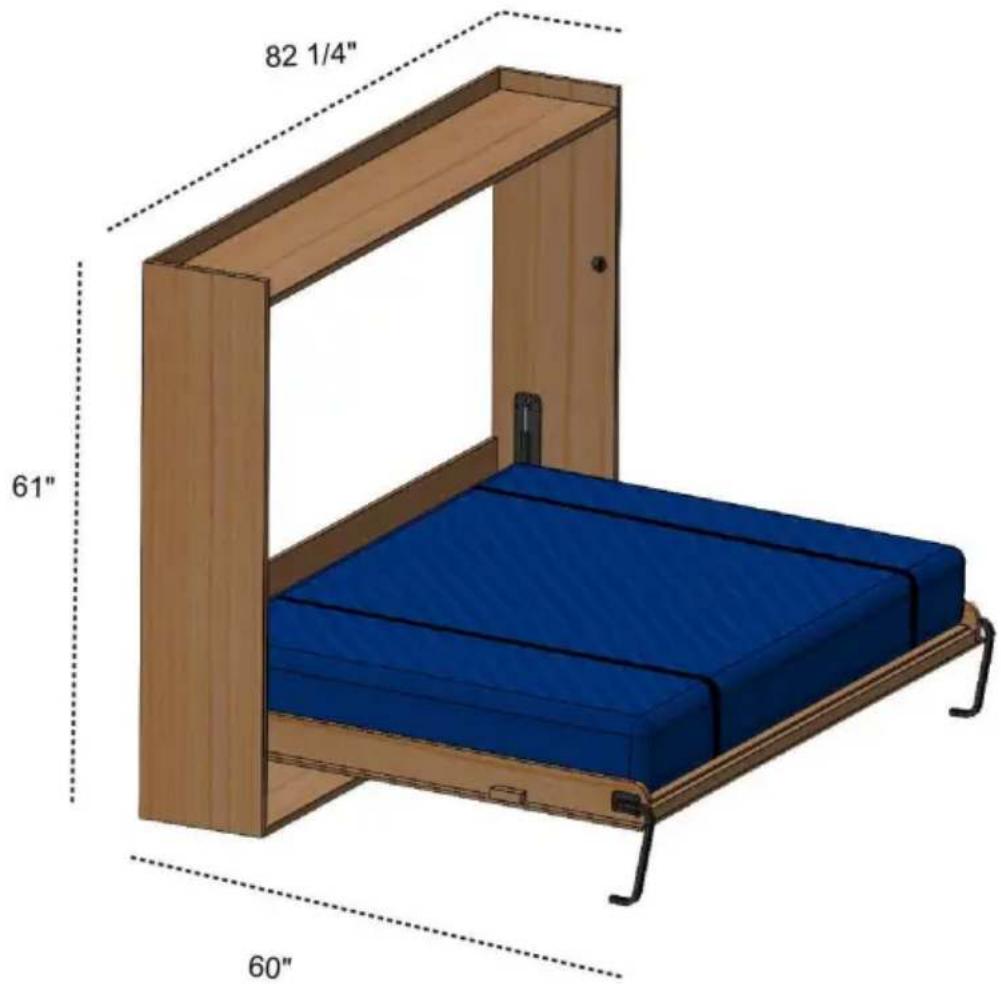

Przydatność zestawu łożek Murphy w pełnym poziomie

Uwaga: Zestaw łóżek Murphy nie obejmuje łóżka ani szafek łóżkowych, które

muszą być wyposażone przez samych użytkowników.

Standardowy pełny materac

Maksymalna waga: 57 funtów

Maksymalna głębokość: 10 cali

Maksymalna waga: 900 funtów

1. Opis ogólny

Używać

System łożka w szafie pozwala na wysunięcie sprężyny łożka z pionu ustawić wewnątrz szafki w pozycji poziomej, aby wykorzystać ją jako łóżko w szybki i łatwy sposób, przy bardzo niewielkim wysiłku.

Użytkownik przed użyciem łożka Murphy musi mieć pewność, że jest on w dobrym stanie oraz dobry stan akcesoriów.

Przed użyciem łóżka Murphy użytkownik musi upewnić się, że na na powierzchni spania znajduje się tylko materac i pościel.

2. Bezpieczeństwo

Norma bezpieczeństwa

Przestrzeganie norm bezpieczeństwa stawia użytkownika w zakresie pracy produktywnie, bez narażania siebie na krzywdę innym.

Zabrania się używania produktu bez materaca na łóżku

powierzchnia sprężyny łóżka.

Zabrania się wykorzystywania łożka do celów innych niż zamierzone

opisano wcześniej w rozdziale UŻYTKOWANIE.

Nieprawidłowa instalacja lub niewykonanie przez wyspecjalizowanych rzemieślników może spowodować oderwanie, pęknięcie lub zniekształcenie, co może skutkować uszkodzeniem osób, rzeczy lub zwierząt. Wszystkie podane instrukcje muszą być ściśle przestrzegane zauważony.

Przed rozpoczęciem użytkowania produktu użytkownicy powinni zapoznać się z jego funkcjami i jego właściwości technicznych, można się tego nauczyć poprzez dokładne i pełne czytanie niniejszego podręcznika użytkownika.

Niedozwolone manipulowanie lub wymiana części łożka.

Stosowanie akcesoriów lub części zamiennych innych niż zalecane przez

dostawcy, wskazują na niewłaściwe i niebezpieczne użycie produktu.

Surowo zabrania się usuwania jakichkolwiek urządzeń zabezpieczających i zabezpieczeń (etykiety) na planie; okresowo sprawdzaj przypadkowe położenie na

mechanizm koców lub coś innego. Przed rozpoczęciem jakiejkolwiek konserwacji należy dokonać naprawy pracy lub czyszczenia, operator musi przeczytać i zrozumieć wszystkie informacje techniczne informacje zawarte w tym przewodniku. Wszelkie prace konserwacyjne i naprawy będą wykonywane wyłącznie przez wykwalifikowany personel.

OSTRZEŻENIE !!!

Nigdy nie umieszczaj produktu w pobliżu źródeł ciepła. Ustaw i zablokuj łóżko system należy utrzymywać z dala od obiektów, które mogą utrudniać jego ruch.

Należy bezwzględnie przestrzegać wskazówek i zasad zawartych w niniejszej instrukcji czasy.

Zasugeruj użycie poniższych materiałów do drewnianych szafek i ramy łóżka

Właściwości techniczne

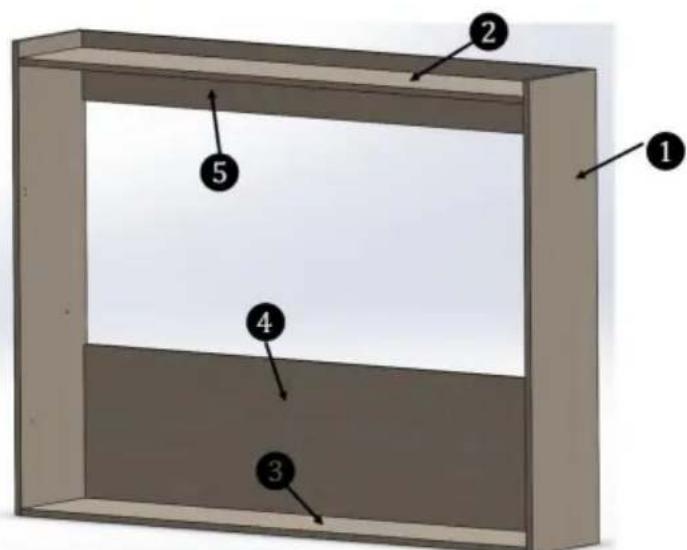

Gabinet
	MateriałNumer	Wymiar	ILOŚĆ	Ważny
1	1-calowa sklejka 15	50*406*25 mm 2		Wewnętrzny wymiary gabinet: 2036*388*1440 mm
2	1-calowa sklejka 20	36*388*25mm	1
3	1-calowa sklejka 20	36*406*25mm	1
4	3/4 cala Sklejka	2036*550*18mm	1
5	3/4 cala Sklejka	2036*250*18mm	1
Łóżkorama
Numer Material		Wymiar	ILOŚĆ	Ważny
6	3/4 caladrewno	40*20*1325mm 12		Waga ramy łóżka:53 kg (116,6 funta)WymiaryRama łóżka :2016*1415*132mm
7	3/4 caladrewno	40*20*1902 mm2
8	1 calSklejka	1415*120*25mm2
9	1 calSklejka	1902*50*25mm 1
10	1-1/2 caladrewno	32*32*100mm	1
11	1/2 calaSklejka	2016*1415*12mm	1
12	1 calSklejka	1902*120*25mm 1
13	3/8 calaSklejka	1898*1360*9mm 1
14	materac	1370*1900*(152-254mm(54*75*(6-10) cali)	1	Wagamaterac:25,85 kg (57 funtów)
CAŁKOWITA MASA RAMY ŁÓŻKA I MATERACAMUSZĄ BYĆ:				78-81 kg(172-178 funtów)

Wskazówki dotyczące bezpieczeństwa i pielęgnacji

• Sprawdź, czy masz wszystkie komponenty i narzędzia wymienione poniżej strony.
• Wyjąć wszystkie elementy z plastikowych torebek i rozdzielić je do osobnych grupy.

Trzymaj dzieci i zwierzęta z dala od miejsca pracy, ponieważ mogą to być małe części udławić się w przypadku

połknięcia. • Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca na ułożenie części.

• Podczas montażu nie stawaj ani nie obciążaj produktu, gdyż może to spowodować jego uszkodzenie powoduje szkody.
• Zmontuj element jak najbliżej jego ostatecznej pozycji (w tym samym pomieszczeniu). możliwy.

Montaż na miękkiej, poziomej powierzchni, aby uniknąć uszkodzenia urządzenia lub podłogi.

- Montaż części będzie łatwiejszy w przypadku 2 osób.

- Aby zmniejszyć prawdopodobieństwo uszkodzenia produktu, prosimy upewnij się, że wiertarka jest ustawiona na niski moment obrotowy.

Zainstaluj wymagane narzędzia

			Otwarte 13 mmKlucz końcowy
		Wiertło do drewnaOn ma 6mm	Wiertło do drewnaŚrednica 11 mmŚruby
Narzędzie do regulacji poziomej

Lista części zestawu

Uwaga: Poniższe ilości odpowiadają ilościom niezbędnym do ukończenia montażu. W niektórych przypadkach może zostać dostarczonych więcej okuć niż jest to wymagane.

A: Wspornik boczny x 2 szt. B: Wspornik łączący x 2 szt

C: Noga x 2 szt

D:YFGS200550A x 2 szt	E: Pasek do materaca x 2 szt.	F: Łożysko x 4 szt
G: Korek x 2 szt	H:Nakrętka metalowa M8x 4szt	ŚrubaJa: M5x20mm x72szt
J:Śruba M4x20mm x8szt	Szablon do wiercenia: 710*294mm	Szablon do wiercenia: 306*82mm

Przewodnik budowlany

Krok 1:

Zrób szafkę

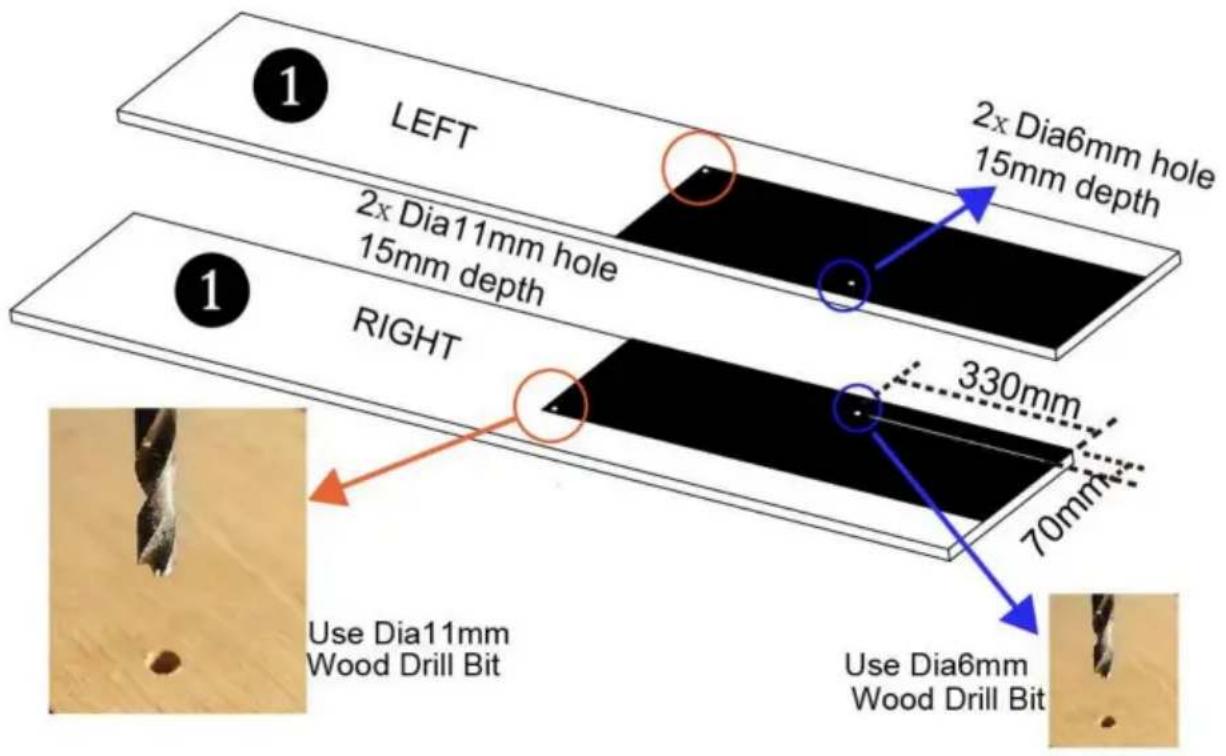

Umieść szablon do wiercenia o wymiarach 710*294 mm na panelu bocznym i upewnij się, że krawędzie szablonu są równo z panelem bocznym, jak pokazano na rysunku.

Zaznacz okrągły otwór szablonu na panelu bocznym, następnie usuń szablon i wywierć otwór o średnicy 11 mm i otwór o średnicy 6 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

Wykonaj szafkę za pomocą śrub i wodoodpornego kleju do drewna, upewnij się, że wymiary wewnętrzne są takie jak na zdjęciu, upewnij się, że szafka jest stabilna i bezpieczna.

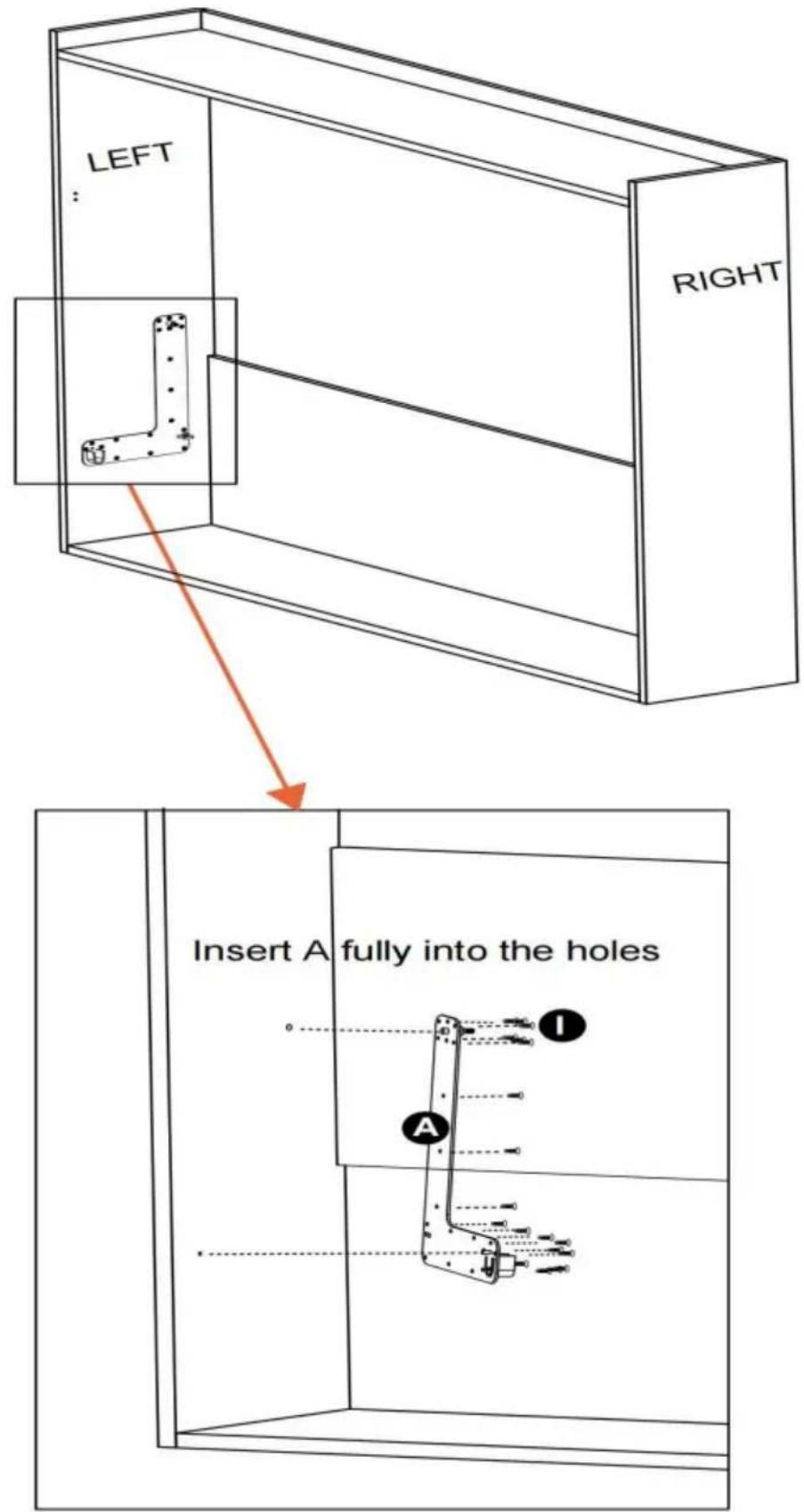

Wóż kołek wspornika bocznego A całkowicie w otwór o średnicy 11 mm i otwór o średnicy 6 mm, przymocuj element a do szafki za pomocą śrub I.

Powtórz powyższą instalację po drugiej stronie.

Umieść szablon do wiercenia 306*82mm na panelu 8 i zabezpiecz krawędź szablonu są zlicowane z panelem, jak pokazano na rysunku.

Zaznacz okrągły otwór szablonu na panelu 8, a następnie usuń

szablon i wywierć otwór o średnicy 11 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

Zaznacz otwory do wiercenia zgodnie z wymiarami jak na rysunku

drugiej stronie panelu, następnie wywierć otwór o średnicy 11 mm, głębokość otworu wynosi 15 mm

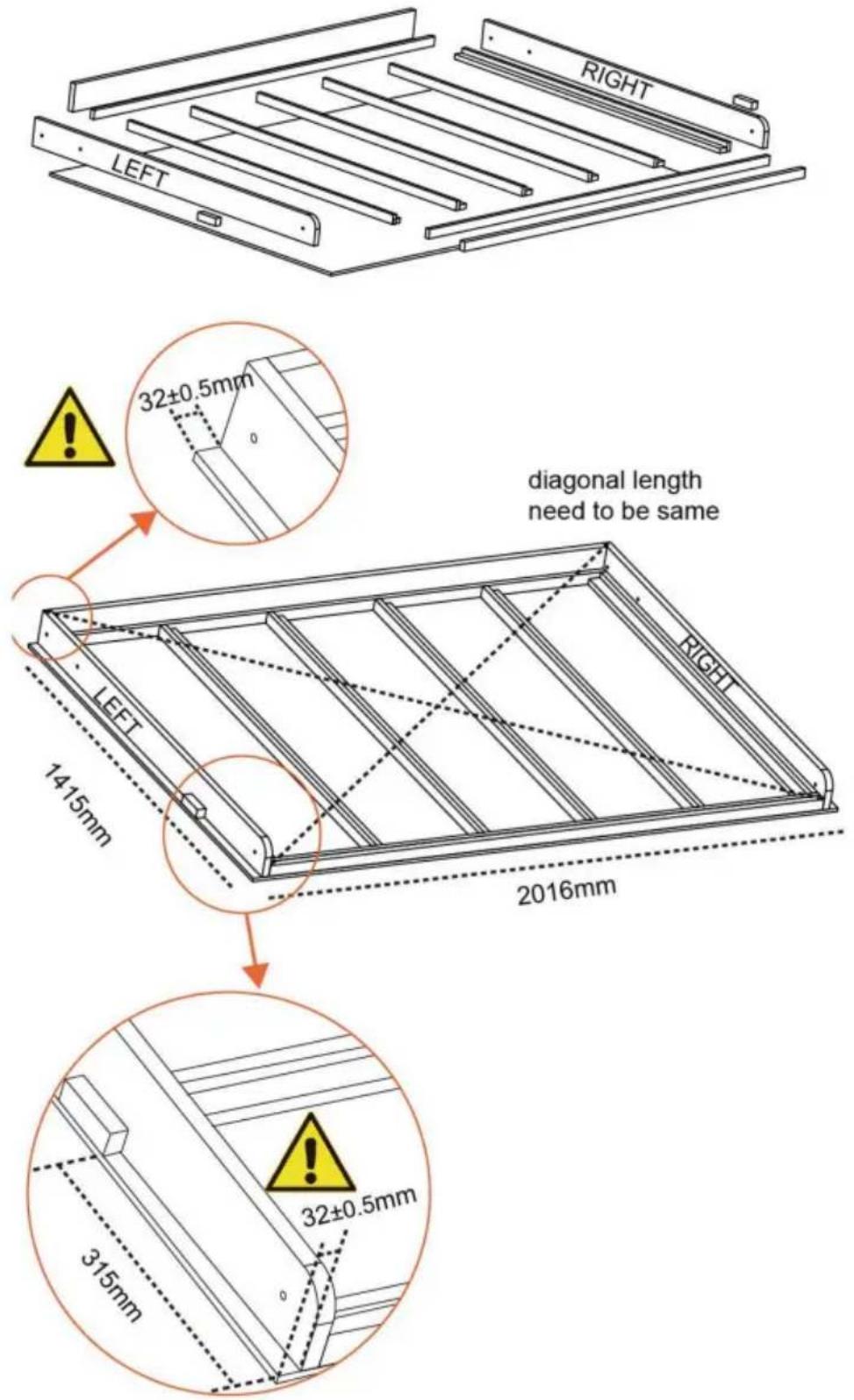

Wykonaj ramę łóżka za pomocą śrub i wodoodpornego kleju do drewna jak na zdjęciu.

Zapewnić wymiar od panelu fartucha do krawędzi panelu drzwi

mają 32 mm jak na zdjęciu.

Zachowaj długość przekątnej, ponieważ obraz jest taki sam.

Upewnij się, że szafka jest stabilna i bezpieczna.

Włóż całkowicie sworzeń wspornika łączącego B do otworów o średnicy 11 mm, a następnie przymocuj B do ramy łóżka za pomocą śrub I.

Włóż 2 sztuki łożyska F do wspornika łączącego B, jak pokazano na zdjęciu.

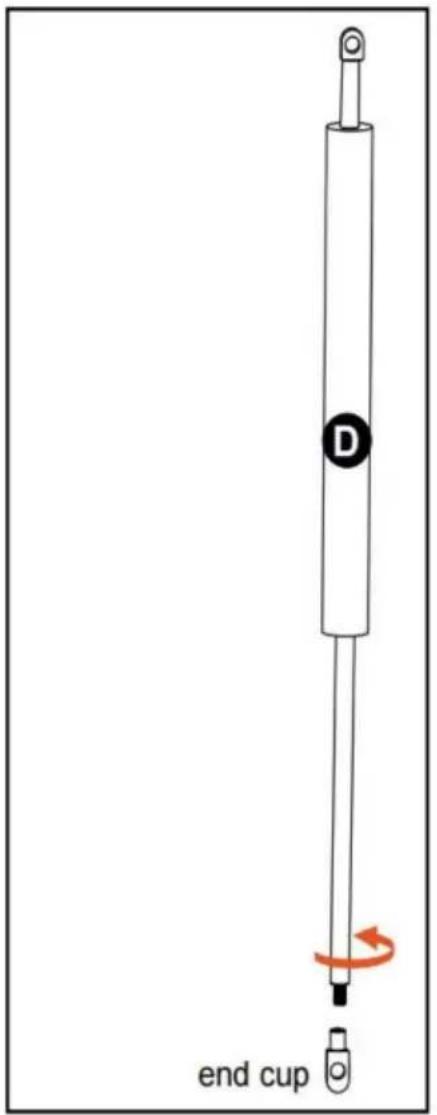

Wykręć zaślepkę sprężyny gazowej, jak pokazano na rysunku, następnie zamontuj ją w wsporniku łączącym B i przymocuj nakrętką H, jak pokazano na rysunku.

Włóż sworzeń nogi C całkowicie w otwory o średnicy 11 mm, a następnie przymocuj C do ramy łóżka za pomocą śrub I. Zachowaj odległość od środka do podłoża wynoszącą 310 mm, jak pokazano na rysunku.

Powtórz powyższą instalację po drugiej stronie.

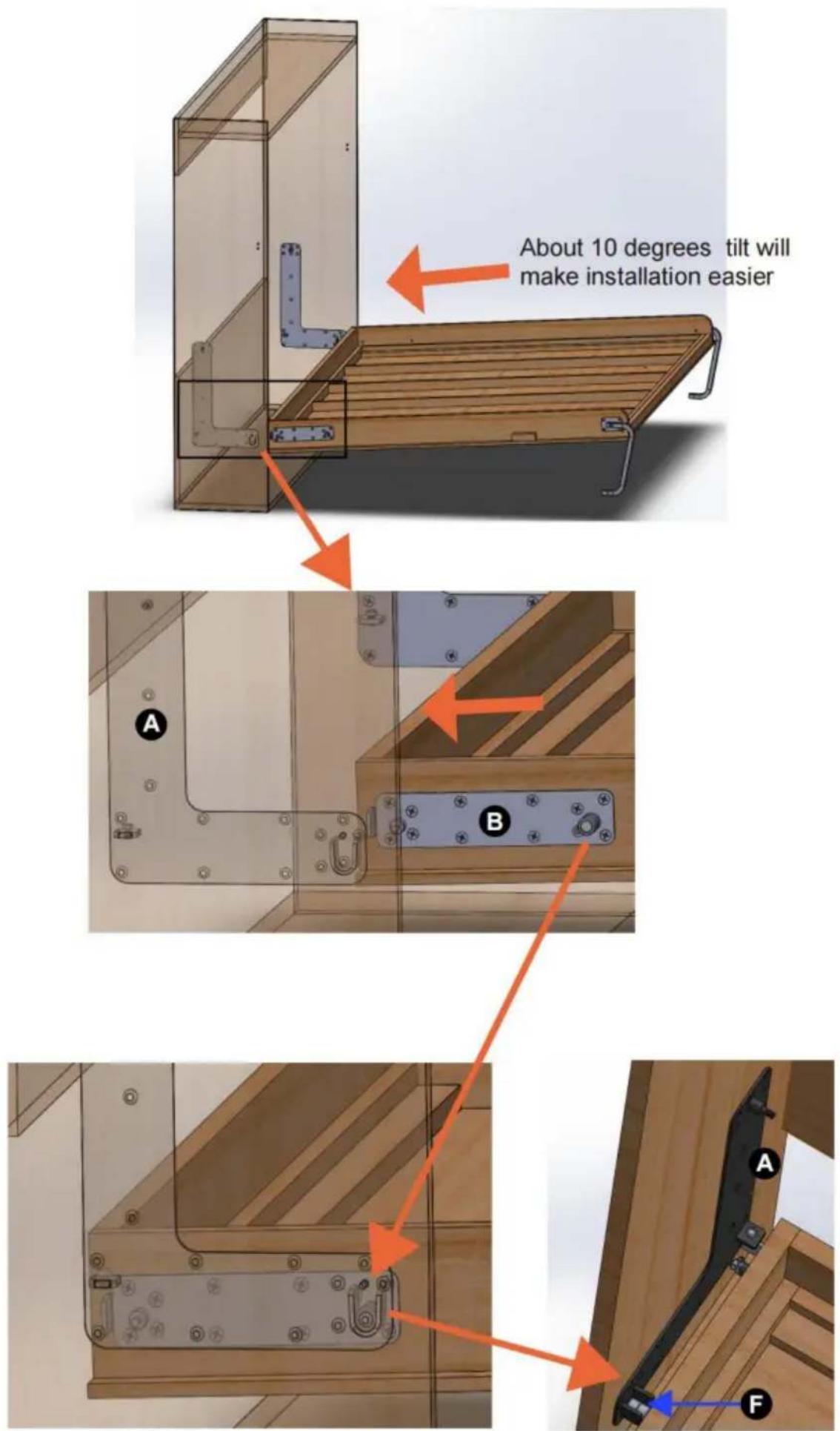

Włóż ramę łożka pod niewielkim kątem do szafki, jak pokazano na zdjęciu. Umieść wspornik łączący B z łożyskiem F na wsporniku bocznym A, jak pokazano na rysunku. Zamontuj uchwyt do ramy łożka.

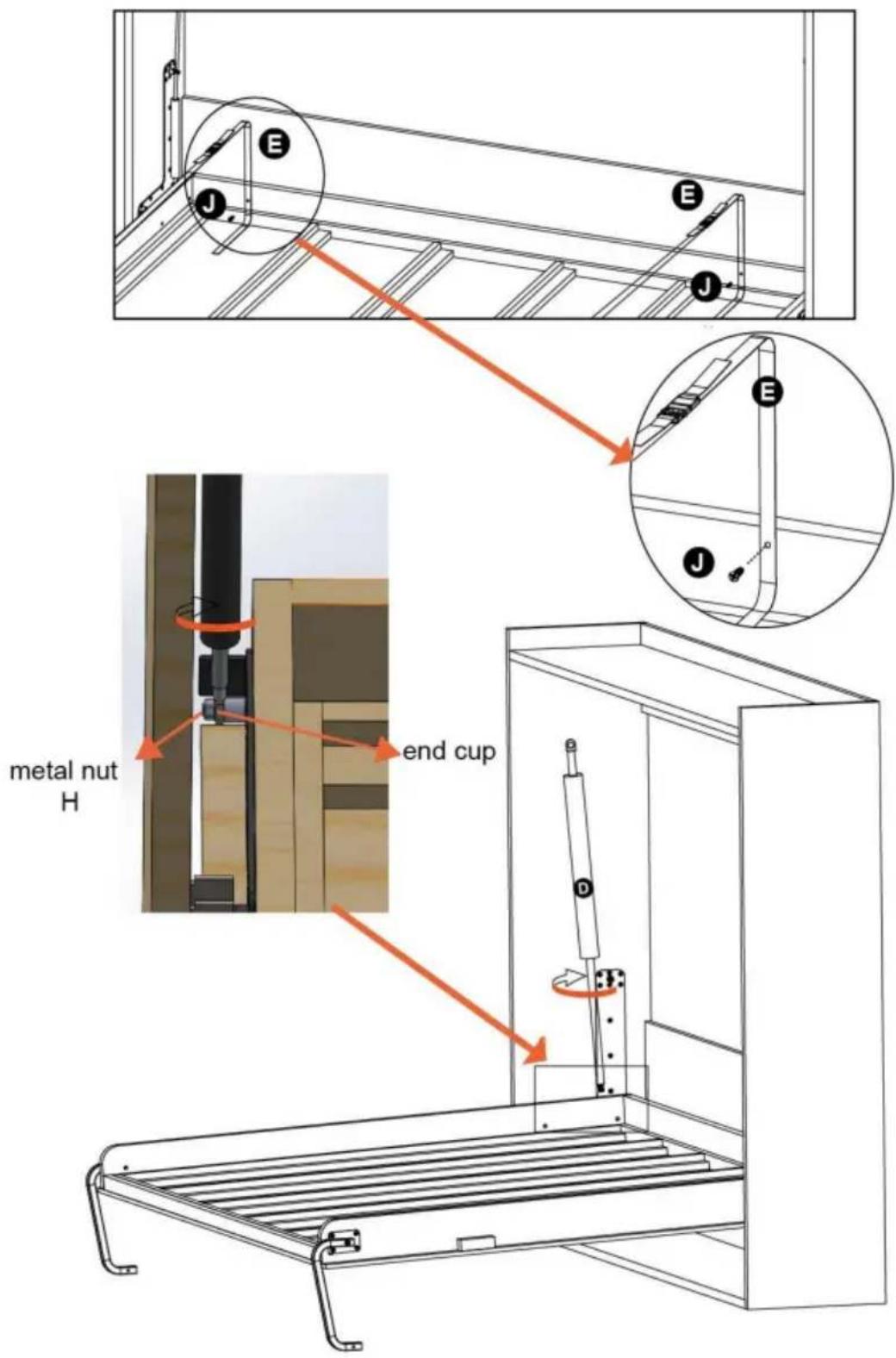

Najpierw przymocuj dwa paski materaca E do ramy łożka za pomocą śruby J;

Następnie wkręć sprężynę gazową D w zaślepkę, jak pokazano na rysunku, dokręć sprężynę gazową za

pomocą zaślepki; Powtórz powyższy montaż z drugiej strony strona.

metal nut H end cup

Krok 8:

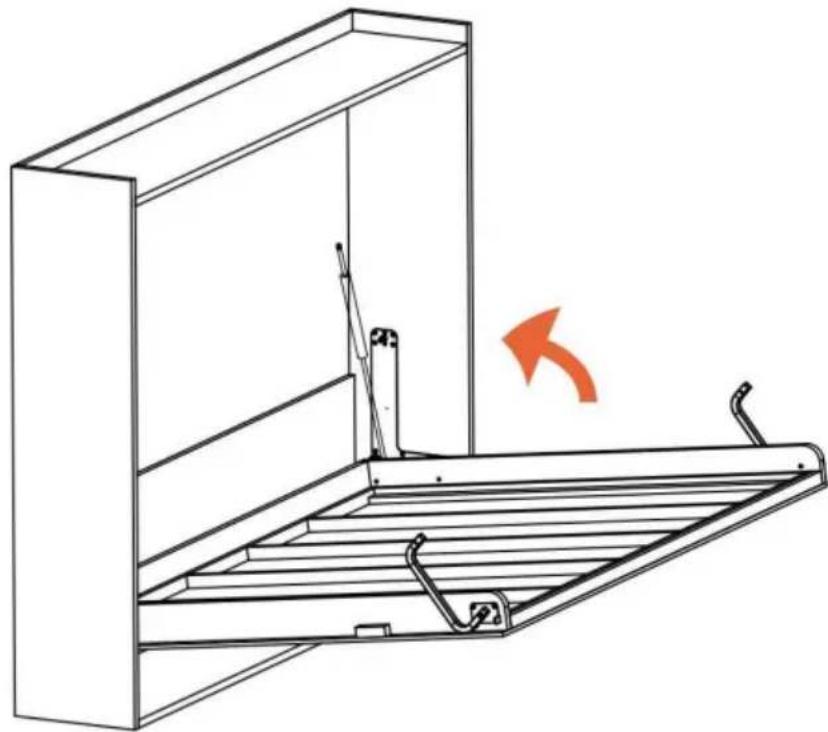

Zamknij ramę łóżka w szafce, jak pokazano na zdjęciu.

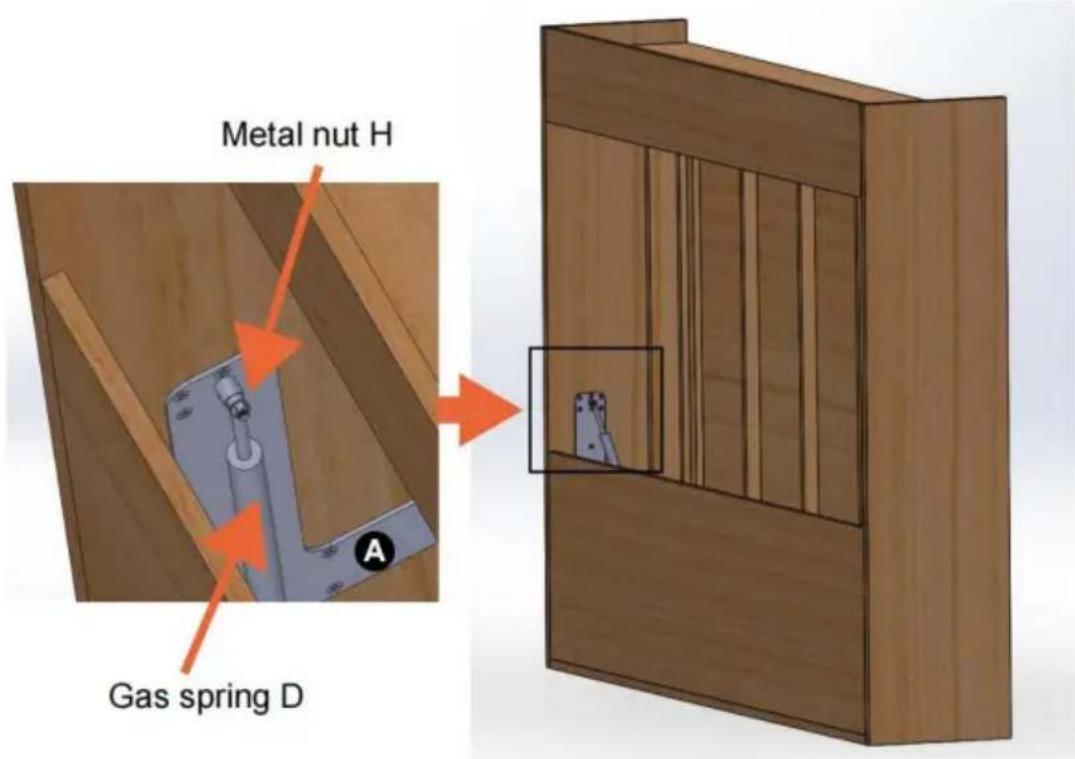

Zamontuj sprężynę gazową D do wspornika A z tyłu szafy i przymocuj ją metalową nakrętką H.

Powtórz powyższą instalację po drugiej stronie.

Metal nut H Gas spring D

Krok 10:

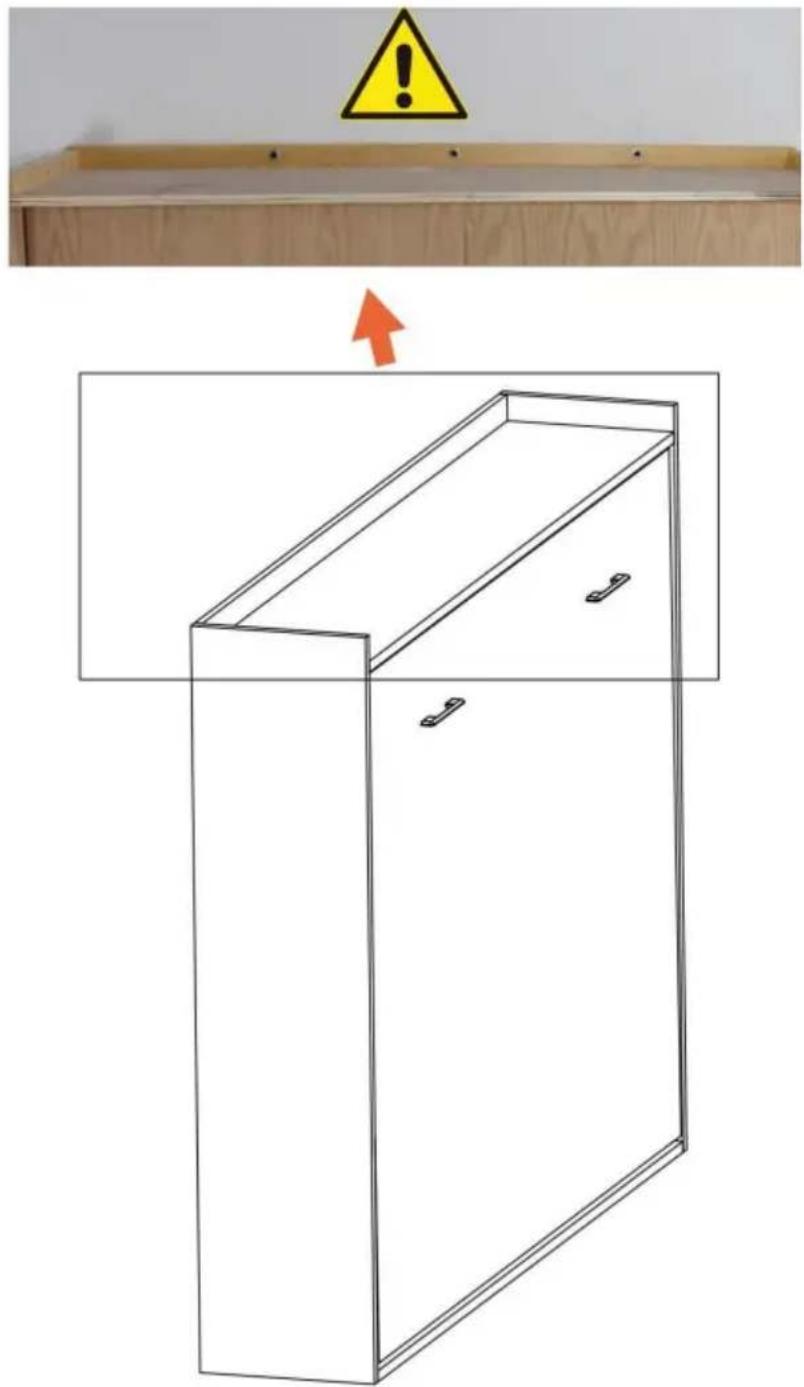

Przymocuj szafkę do litej ściany. Przed otwarciem szafkę należy przymocować do ściany.

Otwórz łóżko, załóż panel 13 na ramę łóżka.

Położ materac na ramie łożka i przymocuj za pomocą pasów E.

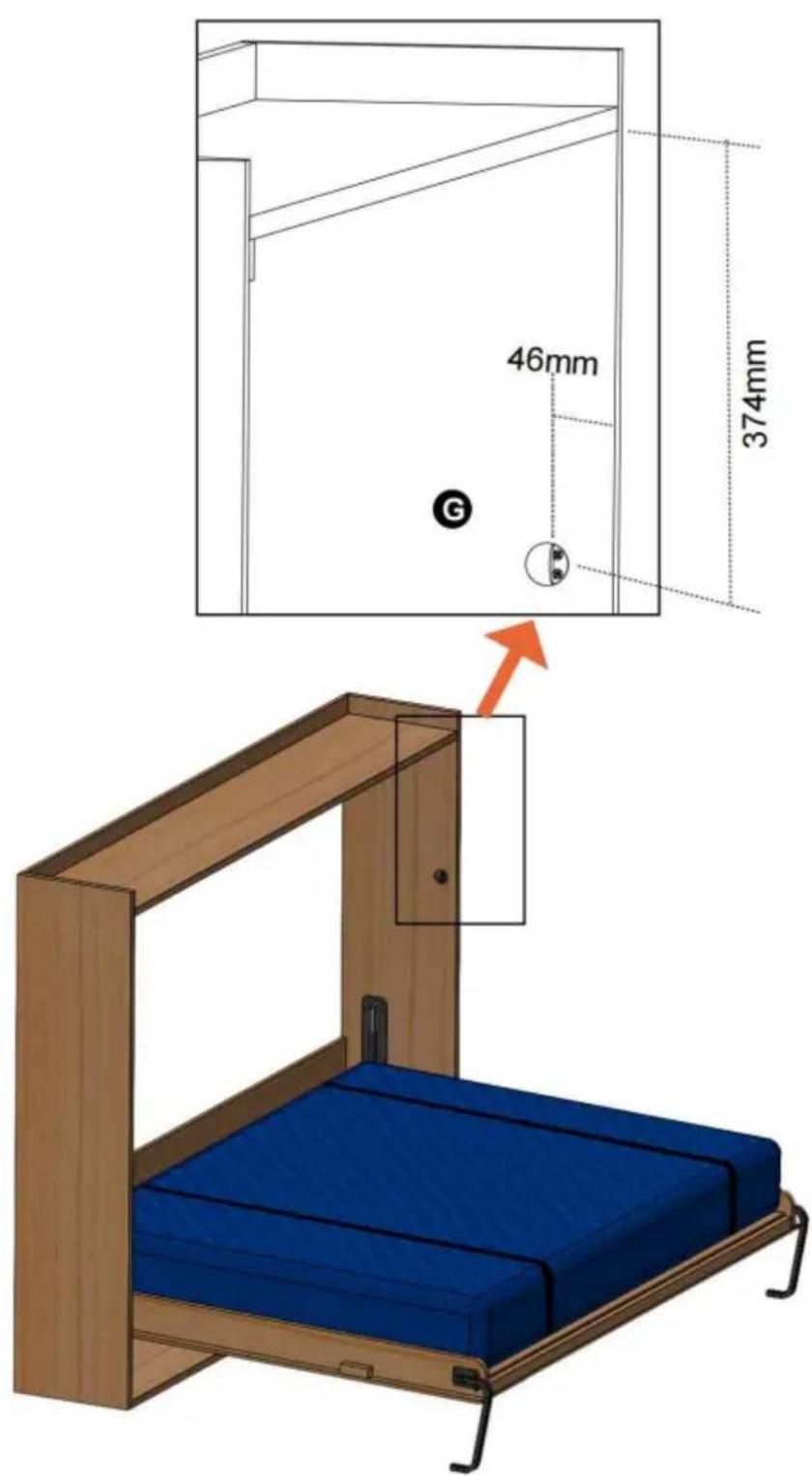

Zamontuj ogranicznik G do szafki za pomocą śrub J.

Powtórz powyższą instalację po drugiej stronie.
