YFHFU243 - Lit escamotable Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de lit escamotable (Murphy bed)
Marque	Vevor
Modèle	YFHFU243
Taille du matelas compatible	1370 x 1900 mm (54 x 75 pouces)
Épaisseur du matelas	152-254 mm (6-10 pouces)
Poids maximal du matelas	25,85 kg (57 lb)
Capacité de poids maximale du lit	408 kg (900 lb)
Poids du cadre de lit	53 kg (116,6 lb)
Poids total recommandé (cadre + matelas)	78-81 kg (172-178 lb)
Dimensions du cadre de lit	2016 x 1415 x 132 mm
Matériau principal	Contreplaqué et bois massif
Type de mécanisme	Ressorts à gaz et roulements
Fonctions principales	Escamotable vertical, se range dans une armoire
Sécurité	Fixation murale obligatoire, sangles de matelas incluses
Entretien	Vérifier régulièrement la stabilité et les fixations
Réparabilité	Pièces détachées disponibles sur demande auprès du fabricant
Outils nécessaires pour l'assemblage	Clé de 13 mm, forets bois 6 et 11 mm, embouts de vissage
Nombre de personnes recommandé pour l'installation	2 personnes
Garantie	Certificat de garantie électronique disponible en ligne

FOIRE AUX QUESTIONS - YFHFU243 Vevor

Quelles sont les dimensions du lit escamotable YFHFU243 ?

Le cadre de lit mesure 2016 x 1415 x 132 mm. Le matelas compatible est de 1370 x 1900 mm (54 x 75 pouces) avec une épaisseur de 152 à 254 mm.

Quel est le poids maximal supporté par le lit ?

Le lit peut supporter jusqu'à 408 kg (900 lb) incluant le matelas et le couchage. Le matelas seul ne doit pas dépasser 25,85 kg (57 lb).

Le kit inclut-il le matelas et l'armoire ?

Non, seul le mécanisme et la quincaillerie sont fournis. Vous devez fabriquer l'armoire et le cadre de lit selon les plans, et acheter le matelas séparément.

Quels outils sont nécessaires pour assembler le lit ?

Vous aurez besoin d'une clé à bout ouvert de 13 mm, de forets à bois de 6 mm et 11 mm, d'embouts de vissage, et d'un outil de réglage horizontal. Une perceuse électrique est recommandée.

Comment fixer le lit au mur ?

L'armoire doit être solidement fixée à un mur porteur à l'aide de vis adaptées. Suivez les instructions étape 10 : fixez l'armoire au mur avant d'ouvrir le lit.

Le lit est-il sécurisé pour les enfants ?

Les enfants ne doivent pas utiliser le mécanisme seuls pour déplier ou ranger le lit. L'installation doit être faite par un adulte et le lit doit être utilisé sous surveillance.

Comment entretenir le mécanisme du lit ?

Vérifiez régulièrement la stabilité du cadre, l'état des ressorts à gaz et des fixations. Nettoyez avec un chiffon doux et évitez les produits abrasifs. Graissez les roulements si nécessaire.

Que faire si un ressort à gaz ne fonctionne plus ?

Contactez le support technique Vevor à l'adresse www.vevor.com/support pour obtenir une pièce de rechange. Le remplacement doit être effectué par un professionnel.

Puis-je utiliser un matelas plus épais que 10 pouces ?

Non, l'épaisseur maximale est de 254 mm (10 pouces). Un matelas plus épais pourrait empêcher le lit de se fermer correctement ou endommager le mécanisme.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com pour la référence YFHFU243 de Vevor.

MODE D'EMPLOI YFHFU243 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

KIT LIT MURPHY

Modèle : YFHFU243

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Kit de lit escamotable

Modèle : YFHFU243

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner si nous ne vous informons plus en cas de mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser le

Kit de lit escamotable.

L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser sans surveillance.

1. Veuillez installer complètement le kit de lit Murphy avant d'utiliser le lit, sinon cela pourrait causer de graves dommages aux personnes.
2. Vérifiez la stabilité et la sécurité du kit à intervalles réguliers et utilisez-le

doit être arrêté immédiatement en cas de dommages ou de problèmes suspects.

1. Les enfants ne doivent pas utiliser le kit seuls pour étaler ou ranger le lit, sinon ils pourraient être blessés.

Merci beaucoup d'avoir choisi ce kit de lit Murphy.

S'il y a une différence entre la couleur de ce produit et l'image dans le manuel d'instructions, veuillez vous référer à l'objet physique.

LISTE DES PARAMÈTRES

Modèle	YFHFU243
Modèles adaptés	Pleinement horizontal
Taille du matelas	L × L : 54 × 75 pouces (1 370 × 1 900 mm)
épaisseur du matelas	6-10 pouces (152-254 mm)
Poids maximum du matelas	57 livres (25,85 kg)

INSTRUCTIONS

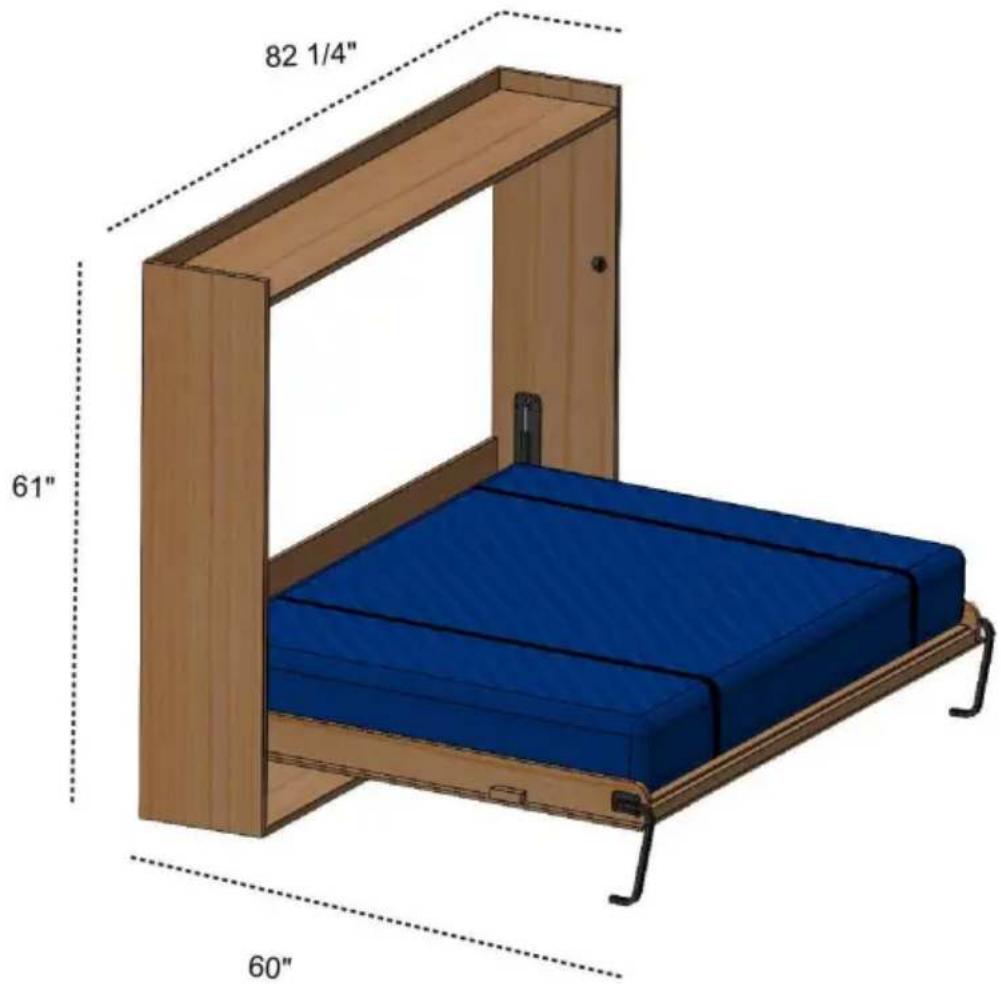

Compatibilité du kit de lit Murphy Full-Horizontal

Remarque : Le kit de lit escamotable n'inclut pas le lit ni les armoires de lit, qui doivent être équipés par les utilisateurs eux-mêmes.

Matelas complet standard

Poids maximum : 57 lbs

Profondeur maximale : 10

Capacité de poids maximale : 900 lb

1. Descriptif général

Utilisation

Le système de lit escamotable permet d'amener le sommier du lit de sa position verticale, positionné à l'intérieur du meuble, à des positions horizontales, pour être utilisé comme lit, de manière absolument simple et rapide, avec très peu d'efforts.

Avant d'utiliser le lit escamotable, l'utilisateur doit s'assurer de son bon état et du bon état de ses accessoires.

Avant d'utiliser le lit escamotable, l'utilisateur doit s'assurer que sur la surface de couchage il n'y a que le matelas et le linge de lit.

2. Sécurité

Norme de sécurité

Le respect des normes de sécurité permet à l'utilisateur de travailler de manière productive, sans danger pour lui-même ou pour autrui.

Il est interdit d'utiliser le produit sans aucun matelas sur la

surface du sommier.

Il est interdit d'utiliser le lit pour un usage différent de celui

décrit précédemment dans la section UTILISATION.

Une installation incorrecte ou non réalisée par des artisans spécialisés peut

provoquer des décollements, des cassures ou des dysfonctionnements avec de possibles dommages à des personnes, des choses ou des animaux. Toutes les instructions données doivent être strictement observées.

Avant de commencer à utiliser le produit, les utilisateurs doivent être conscients de ses fonctions et de ses caractéristiques techniques, apprises à travers une lecture précise et complète du présent guide de l'utilisateur.

Altération ou remplacement de parties du lit non autorisées.

L'utilisation d'accessoires ou de pièces de rechange autres que ceux recommandés par le fournisseur présente une utilisation non conforme et dangereuse du produit.

Il est strictement interdit de retirer tout dispositif de sécurité et de protection

(étiquettes) sur le plateau ; vérifier périodiquement la position fortuite sur le mécanisme de couvertures ou autre. Avant de commencer tout entretien, réparation ou nettoyage, l'opérateur doit avoir lu et compris toutes les instructions techniques et informations contenues dans ce guide. Tout entretien et réparation doit être effectué uniquement par du personnel qualifié.

AVERTISSEMENT !!!

Ne placez jamais le produit à proximité d'une source de chaleur. Positionner et verrouiller le lit. Le système doit être maintenu à l'écart de tout objet susceptible de gêner son mouvement. Les instructions et règles contenues dans ce manuel doivent être respectées.

Nous vous suggérons d'utiliser les matériaux ci-dessous pour les armoires en bois et le cadre de lit.

Feuille de contreplaqué

Caractéristiques techniques

Armoire
	MatérielNombre	Dimension	IQTÉ	Important
1	Contreplaqué 1 pouce 1550*406*25 mm 2			Interne dimensions de armoire: 2036*388*1440 mm
2	Contreplaqué 1 pouce 2036*388*25mm	1
3	Contreplaqué 1 pouce 2036*406*25mm	1
4	3/4 pouce Contre-plaqué	2036*550*18mm	1
5	3/4 pouce Contre-plaqué	2036*250*18mm	1
Lit cadre
Matériau du numéro	Dimension	IQTÉ	Important
6	3/4 pouce bois	40*20*1325 millimètres	12	Poids du cadre de lit : 53 kg (116,6 livres)Dimensions de cadre de lit : 2016*1415*132 mm
7	3/4 pouce bois	40*20*1902 millimètre	2
8	1 pouce Contre-plaqué	1415*120*25mm2
9	1 pouce Contreplaqué	1902*50*25mm1
dix	1-1/2 pouce bois	32*32*100mm	1
11	1/2 pouce Contre-plaqué	2016*1415*12 mm	1
12	1 pouce Contre-plaqué	1902*120*25mm1
13	3/8 pouces Contre-plaqué	1898*1360*9mm1
14	matelas	1370*1900*(152-254mm(54*75*(6-10)pouces)	1	Poids de matelas:25,85 kg (57 livres)
POIDS TOTAL DU CADRE DE LIT ET DU MATELAS BESOIN D'ÊTRE:				78-81kg(172 lb-178 lb)

Conseils de sécurité et d'entretien

• Vérifiez que vous disposez de tous les composants et outils répertoriés ci-dessous.
• Retirez tous les raccords des sacs en plastique et séparez-les en groupes.
• Gardez les enfants et les animaux éloignés de la zone de travail, les petites pièces pourraient s'étouffer en cas d'ingestion. • Assurez-vous d'avoir suffisamment d'espace pour disposer les pièces avant de commencer. •

Pendant l'assemblage, ne vous tenez pas debout et ne mettez pas de poids sur le produit, cela pourrait causer des dégâts. •

Assemblez l'article aussi près de sa position finale (dans la même pièce) que possible. •

Assemblez sur une surface douce et plane pour éviter d'endommager l'appareil ou votre sol.

- Certaines parties du montage seront plus faciles à 2 personnes.

- Pour réduire le risque d'endommager votre produit, veuillez vous assurer que votre perceuse électrique est réglée sur un réglage de couple faible.

Installer les outils requis

			13mm OuvertClé d'extrémité
		Foret à boisIl fait 6 mm	Foret à boisDia11mmEmbouts d
Outil de réglage horizontal

Liste des pièces du

kit Remarque : Les quantités ci-dessous sont la quantité correcte pour terminer

l'assemblage. Dans certains cas, plus de raccords peuvent être fournis que nécessaire.

A : support latéral x 2 pièces

B : support de connexion x 2

C : jambe x 2 pièces

D : YFGS200550Ax

2 pièces

E : Sangle de matelas x 2 pièces F : Roulement x 4 pièces

Vis

G : bouchon x 2 pièces

H: écrou métallique M8x, 4 pièces

I: vis M5x20mm

x72 pièces

J: vis M4x20mm

x8 pièces

Gabarit de perçage : 710*294mm

Gabarit de perçage : 306*82mm

Guide de construction

Étape 1 :

Fabriquer le meuble

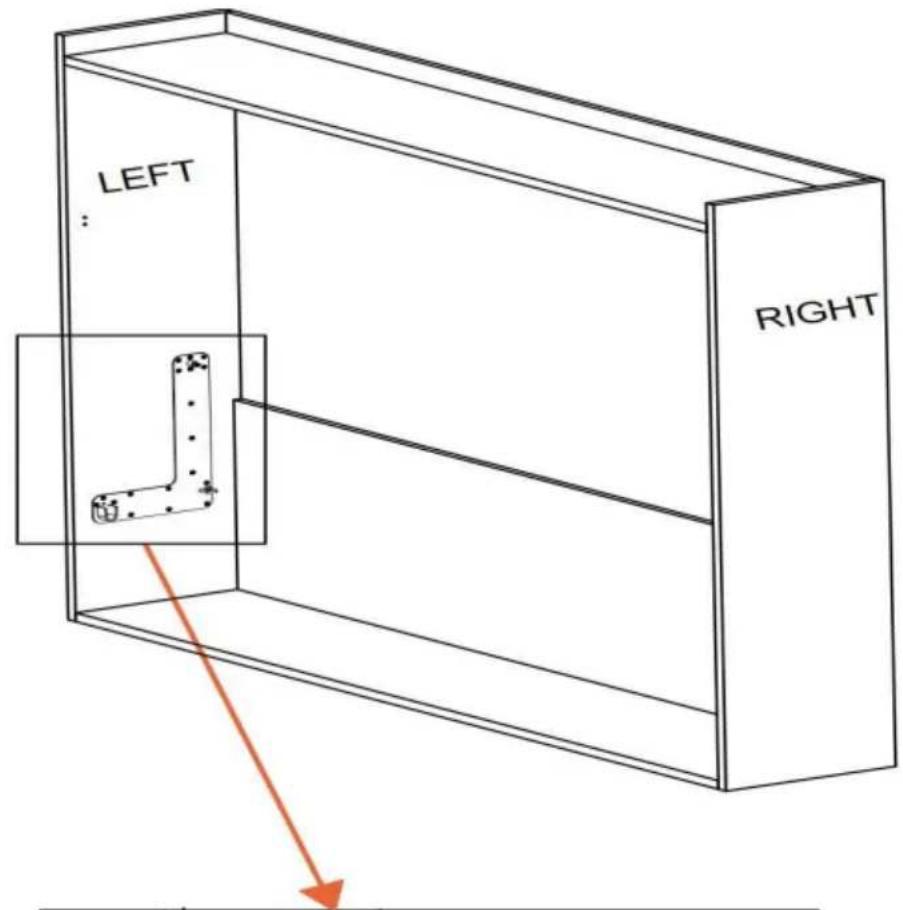

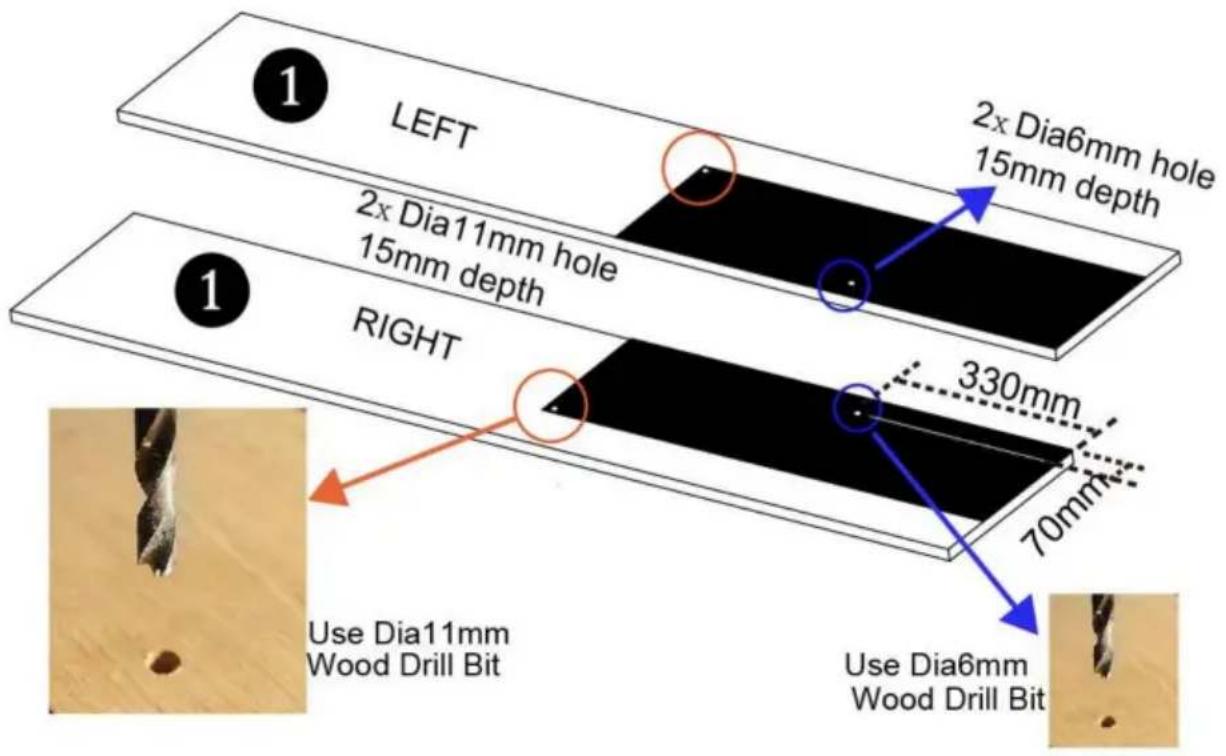

Placez le gabarit de perçage de 710*294 mm sur le panneau latéral et assurez-vous que le bord du gabarit affleure le panneau latéral comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau latéral, puis retirez le gabarit et percez un trou de 11 mm de diamètre et un trou de 6 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Fabriquez l'armoire avec des vis et de la colle à bois imperméable, assurez-vous que la dimension interne est conforme à l'image, assurez-vous que l'armoire est stable et sûre.

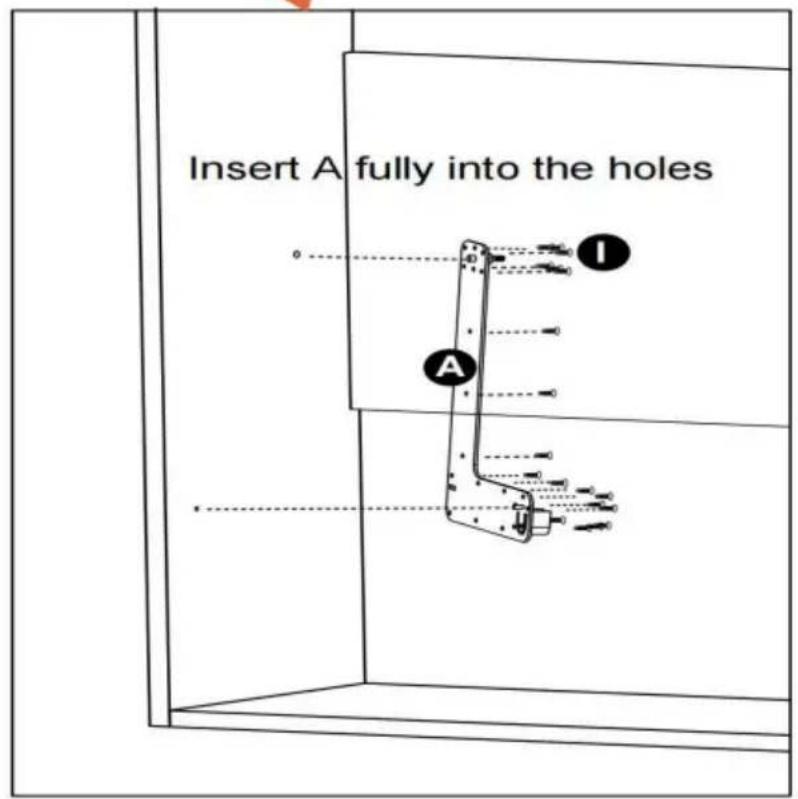

Insérez complètement la goupille du support latéral A dans le trou de diamètre 11 mm et le trou de 6 mm, fixez A à l'armoire avec les vis I.

Répétez l'installation ci-dessus de l'autre côté.

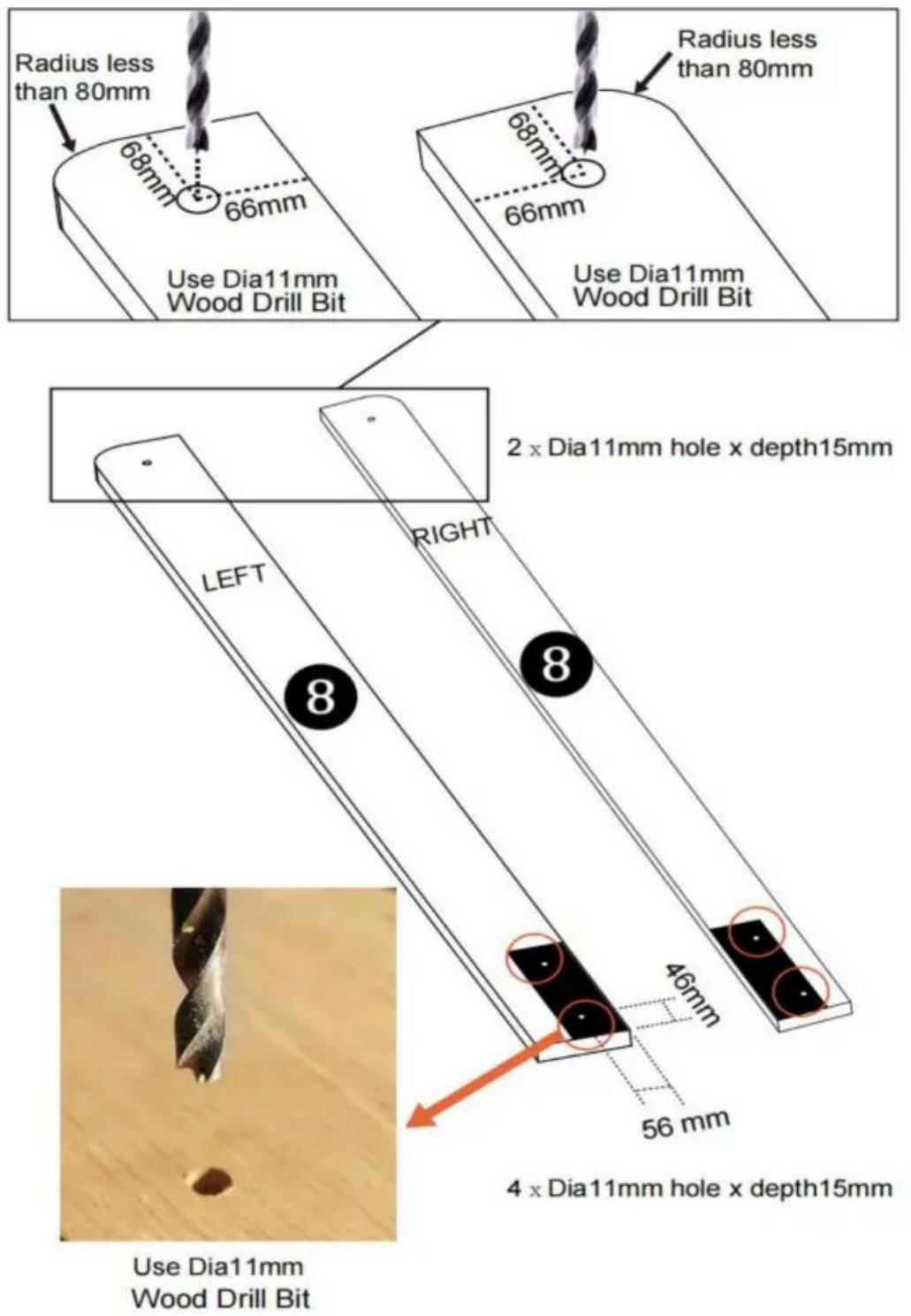

Poser le gabarit de perçage de 306*82mm sur le panneau 8 et assurer le bord du modèle affleurent le panneau comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau 8, puis retirez le

gabarit et percez un trou de 11 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Marquez les trous de perçage en fonction des dimensions comme sur l'image.

un autre côté du panneau, puis percez un trou de 11 mm de diamètre, la profondeur du trou est de 15 mm

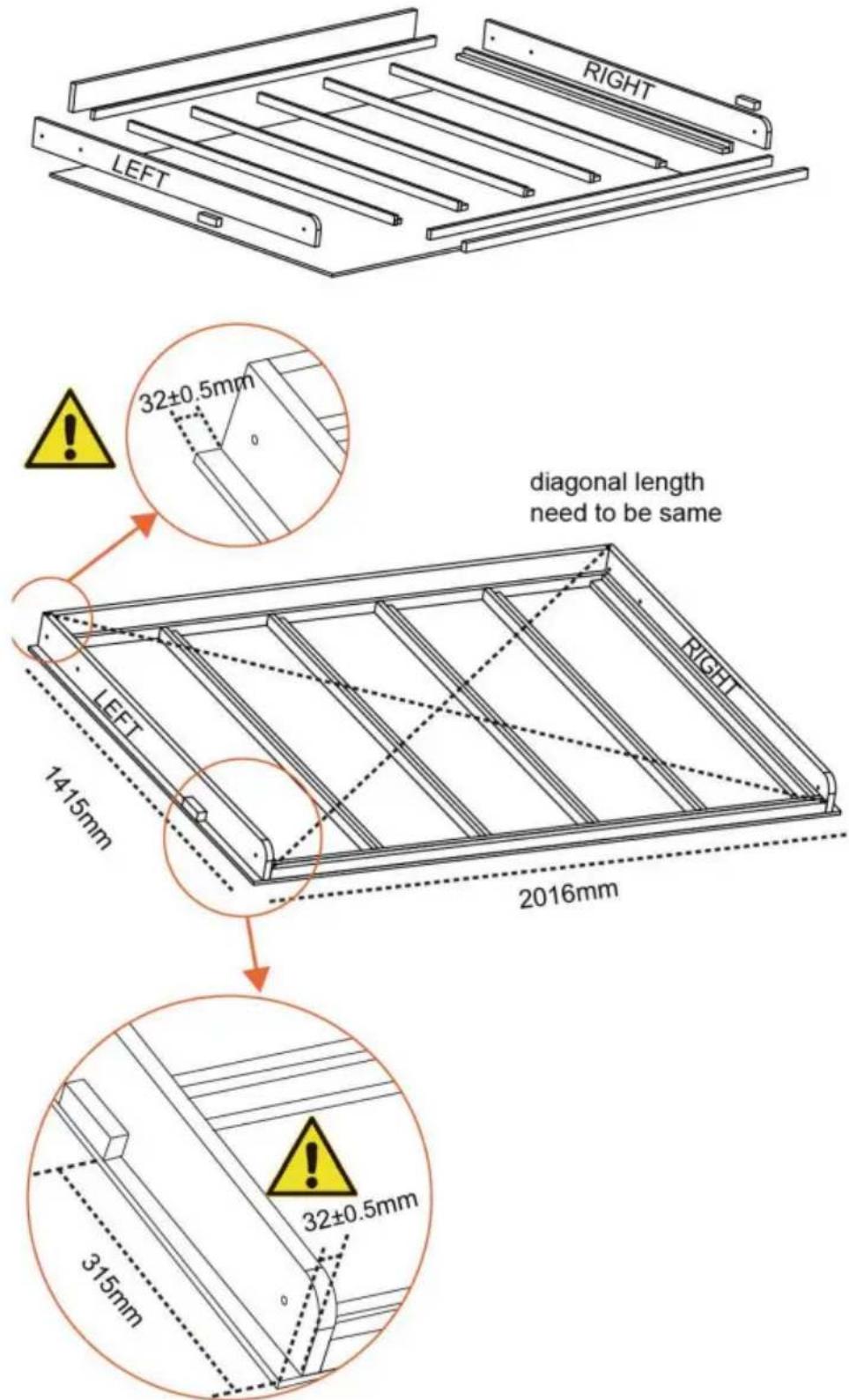

Fabriquez le cadre de lit avec des vis et de la colle à bois imperméable comme sur l'image.

Vérifier la dimension du panneau de tablier jusqu'au bord du panneau de porte

sont 32mm comme image.

Gardez la longueur diagonale car l'image est la même.

Assurez-vous que l'armoire est stable et sûre.

Insérez entièrement la goupille du support de connexion B dans les trous de diamètre 11 mm, puis fixez B au cadre de lit avec les vis I.

Insérez 2 roulements F sur le support de connexion B comme sur l'image.

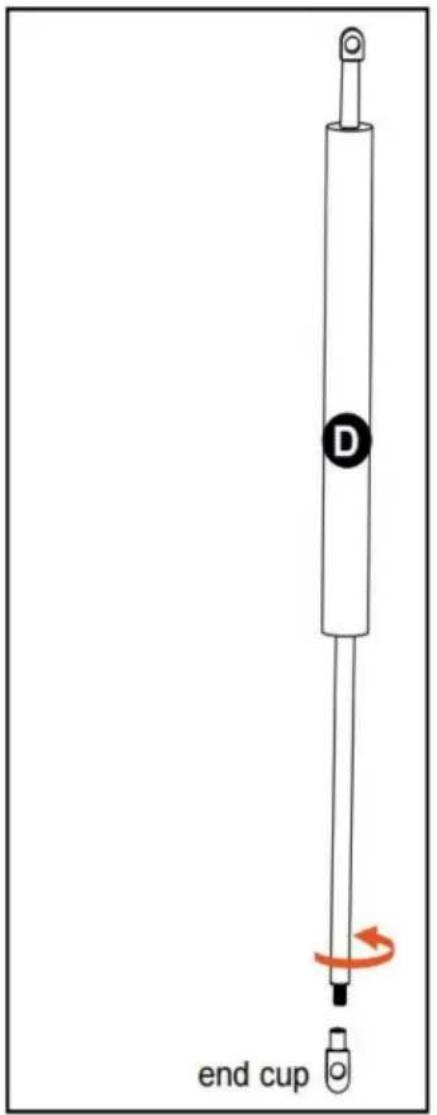

Dévissez l'embout du ressort à gaz comme sur l'image, puis installez-le sur le support de connexion B et fixez-le avec l'écrou H comme sur l'image.

Insérez complètement la goupille du pied C dans les trous de diamètre 11 mm, puis fixez C au cadre de lit avec les vis I. Gardez la distance entre le centre et le sol de 3' mm comme sur l'image.

Répétez l'installation ci-dessus de l'autre côté.

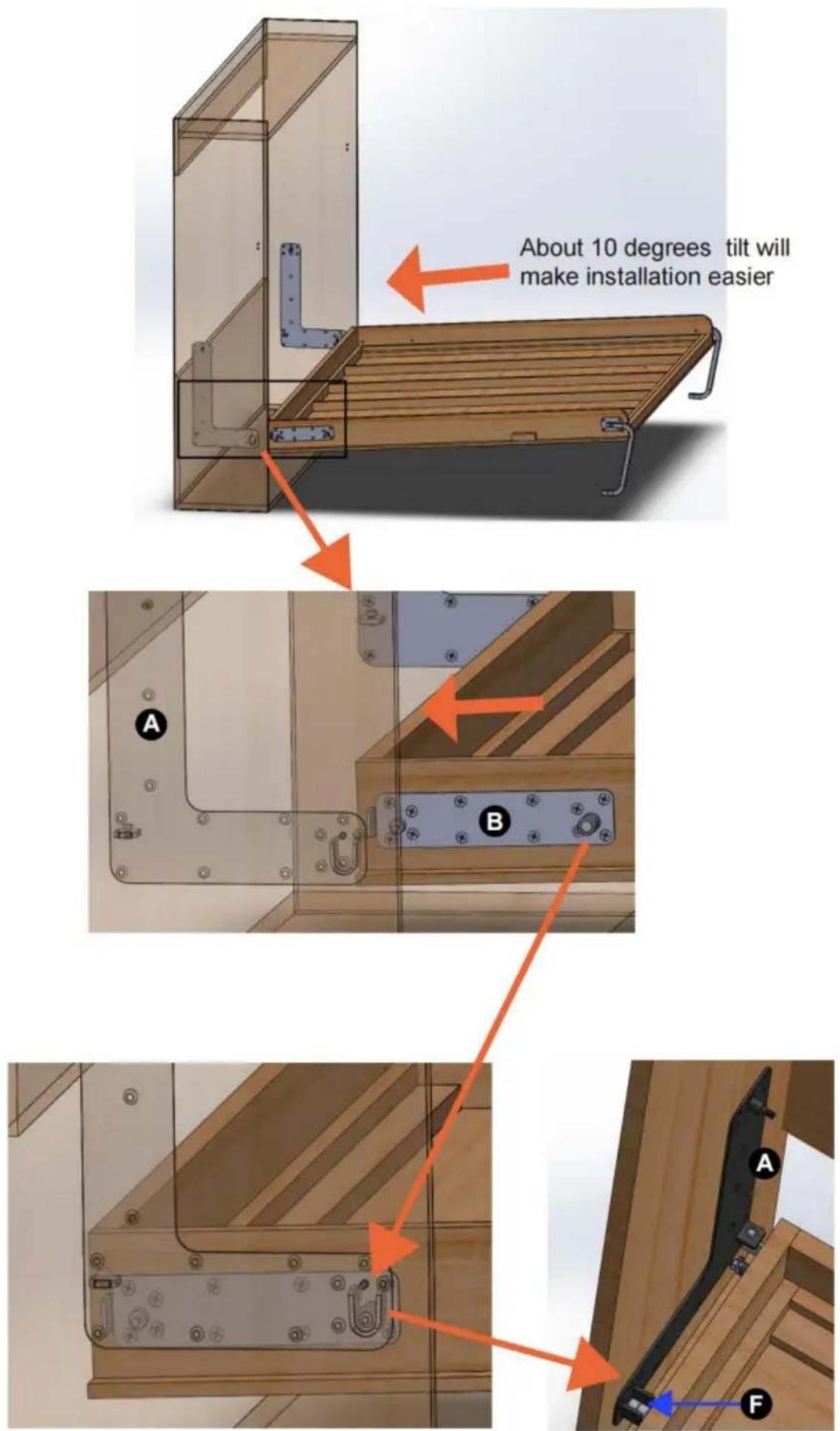

Insérez le cadre de lit avec un petit angle par rapport au meuble, comme sur l'image. Placez le support de connexion B avec le roulement F sur le support latéral A comme sur l'image. Installez la poignée sur le cadre du lit.

7 : Tout d'abord, fixez les deux sangles de matelas E au cadre de lit avec une vis J. Ensuite, tournez le ressort à gaz D dans l'embout comme sur l'image, serrez le ressort à gaz avec l'embout.

Répétez l'installation ci-dessus sur l'autre côté.

Étape

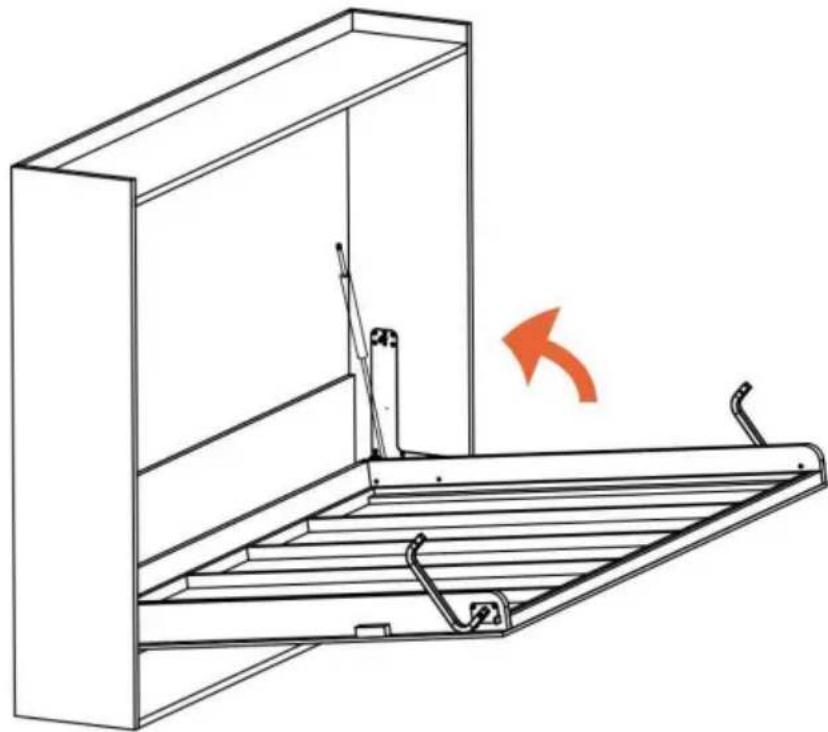

8 : Fermez le cadre de lit dans l'armoire comme sur l'image.

Installez le ressort à gaz D sur le support A à l'arrière de l'armoire, fixez-le avec l'écrou métallique H.

Répétez l'installation ci-dessus de l'autre côté.

Étape 10 :

Fixez l'armoire à un mur solide. Le meuble doit être fixé au mur avant de l'ouvrir.

Ouvrez le lit, placez le panneau 13 sur le cadre du lit.

Posez le matelas sur le cadre de lit et fixez-le par les sangles E.

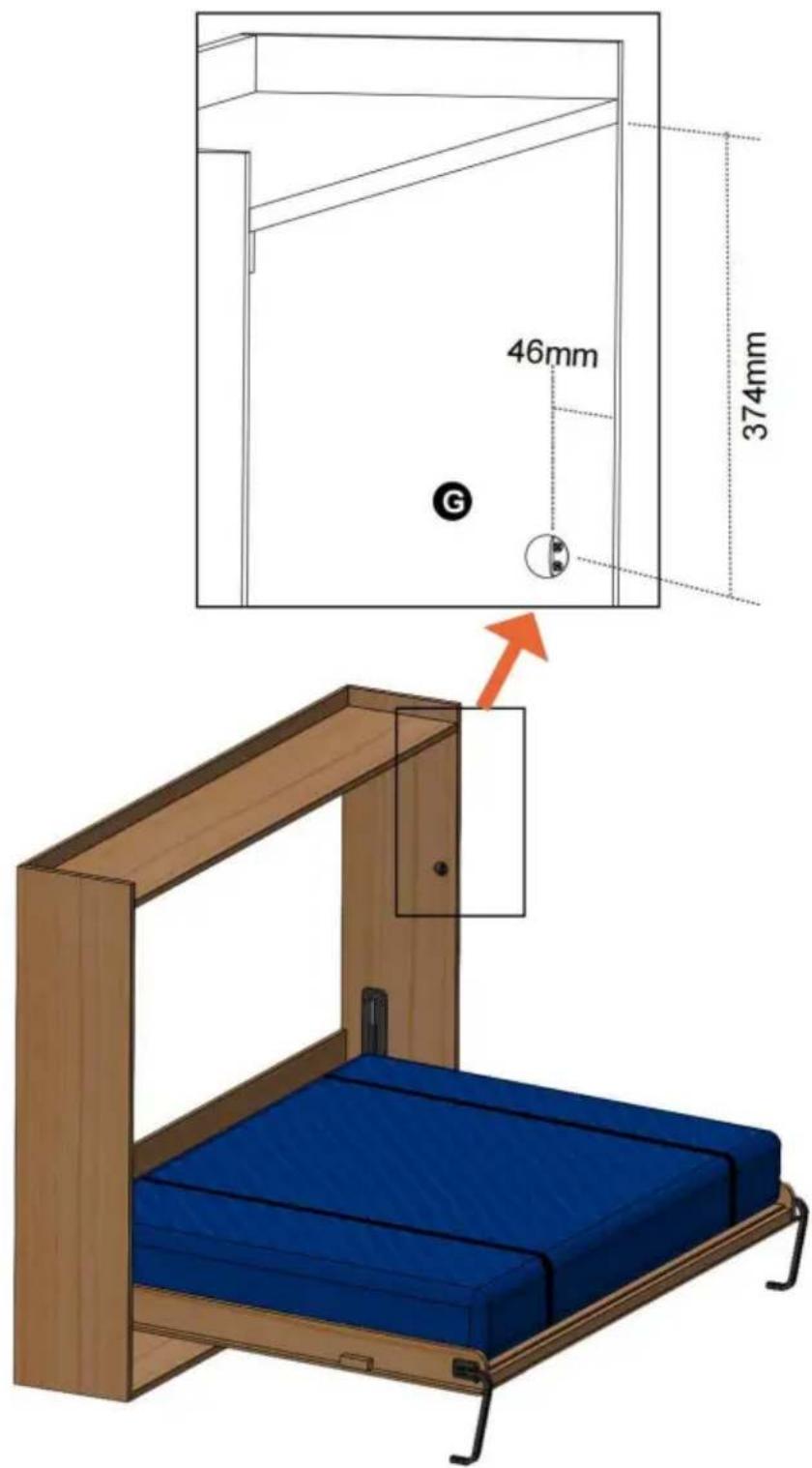

Installez la butée G sur l'armoire avec les vis J.

Répétez l'installation ci-dessus de l'autre côté.

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

60329 Francfort-sur-le-Main.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Assistance technique et certificat de garantie

électronique www.vevor.com/support
