YFVTW245 - Lit escamotable Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lit escamotable (Murphy bed) vertical double
Marque	Vevor
Modèle	YFVTW245
Dimensions du cadre de lit	1947 x 1104 x 132 mm
Dimensions intérieures de l'armoire	1124 x 388 x 1972 mm
Matelas compatible	990 x 1900 mm (39 x 75 pouces), épaisseur 152-254 mm (6-10 pouces)
Poids maximum du matelas	20 kg (44 lb)
Poids total du cadre et du matelas	61-64 kg (134-141 lb)
Capacité de poids maximale du système	408 kg (900 lb)
Poids du cadre de lit seul	42 kg (92,4 lb)
Matériau du cadre	Bois et contreplaqué (épaisseurs 3/4, 1, 1/2, 3/8 pouce)
Type de mécanisme	Ressorts à gaz et roulements
Fonctions principales	Escamotage vertical, rangement mural, utilisation comme lit
Installation	Requiert assemblage et fixation murale par un adulte
Sécurité	Utilisation interdite sans matelas, vérifications périodiques, ne pas obstruer le mécanisme
Entretien et nettoyage	Nettoyer avec un chiffon doux, vérifier la stabilité régulièrement, ne pas utiliser d'abrasifs
Pièces détachées et réparabilité	Contactez le support technique Vevor pour pièces de rechange
Informations générales	Kit lit Murphy Twin-Vertical, livré sans matelas ni armoire, garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - YFVTW245 Vevor

Quelles sont les dimensions du lit escamotable Vevor YFVTW245 ?

Le cadre de lit mesure 1947 x 1104 x 132 mm. L'armoire intérieure fait 1124 x 388 x 1972 mm. Le matelas recommandé est de 990 x 1900 mm (standard twin).

Quel type de matelas est compatible avec ce lit ?

Un matelas twin de 990 x 1900 mm (39 x 75 pouces) avec une épaisseur comprise entre 152 et 254 mm (6 à 10 pouces). Le poids du matelas ne doit pas dépasser 20 kg.

Comment installer le lit escamotable Vevor ?

L'installation se fait en plusieurs étapes : fabriquer l'armoire, fixer les supports latéraux, assembler le cadre de lit, installer les ressorts à gaz, et fixer l'armoire au mur. Il est recommandé d'être à deux et d'utiliser les gabarits de perçage fournis.

Quels sont les consignes de sécurité importantes ?

Ne jamais utiliser le lit sans matelas. Vérifier régulièrement la stabilité. Ne pas laisser les enfants utiliser le mécanisme. Installer loin des sources de chaleur. Fixer solidement l'armoire au mur avant ouverture.

Quelle est la capacité de poids maximale du système ?

Le système supporte jusqu'à 900 lb (408 kg) de charge totale, y compris le cadre et le matelas.

Le lit est-il livré avec un matelas ?

Non, le kit ne comprend pas le matelas ni l'armoire en bois. Ceux-ci doivent être fournis par l'utilisateur selon les dimensions spécifiées.

Comment entretenir le lit escamotable ?

Nettoyer avec un chiffon doux et sec. Vérifier périodiquement les fixations et le bon fonctionnement des ressorts à gaz. Ne pas utiliser de produits abrasifs.

Puis-je réparer le lit moi-même ?

Pour toute réparation, contactez le support technique Vevor. N'essayez pas de modifier ou remplacer des pièces sans autorisation. L'entretien courant (vérifications) peut être fait par l'utilisateur.

Quelle est la garantie de ce produit ?

Vevor offre une garantie électronique. Enregistrez votre produit sur www.vevor.com/support pour activer la garantie et obtenir une assistance technique.

Le lit est-il difficile à assembler ?

L'assemblage nécessite du temps et des compétences en bricolage. Il est conseillé de suivre attentivement les instructions et d'être deux pour manipuler les pièces lourdes. Utilisez les gabarits de perçage fournis pour un montage précis.

MODE D'EMPLOI YFVTW245 Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

KIT LIT MURPHY

Modèle : YFVTW245

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner de ne plus vous informer s'il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser le Kit de lit escamotable. L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser sans surveillance.
2. Veuillez installer complètement le kit de lit Murphy avant d'utiliser le lit, sinon cela pourrait causer de graves dommages aux personnes.
3. Vérifiez la stabilité et la sécurité du kit à intervalles réguliers et utilisez-le doit être arrêté immédiatement en cas de dommages ou de problèmes suspects.
4. Les enfants ne doivent pas utiliser le kit pour étaler ou ranger le lit, sinon ils pourraient être

blessés.

Merci beaucoup d'avoir choisi ce kit de lit Murphy.

S'il y a une différence entre la couleur de ce produit et l'image dans

le manuel d'instructions, veuillez vous référer à l'objet physique.

LISTE DES PARAMÈTRES

Modèle	YFVTW245
Modèles adaptés	Double-Vertical
Taille du matelas	L×L: 39×75 pouces (990×1900 mm)
épaisseur du matelas	6-10 pouces (152-254 mm)
Poids maximum du matelas	44 livres (20 kg)

INSTRUCTIONS

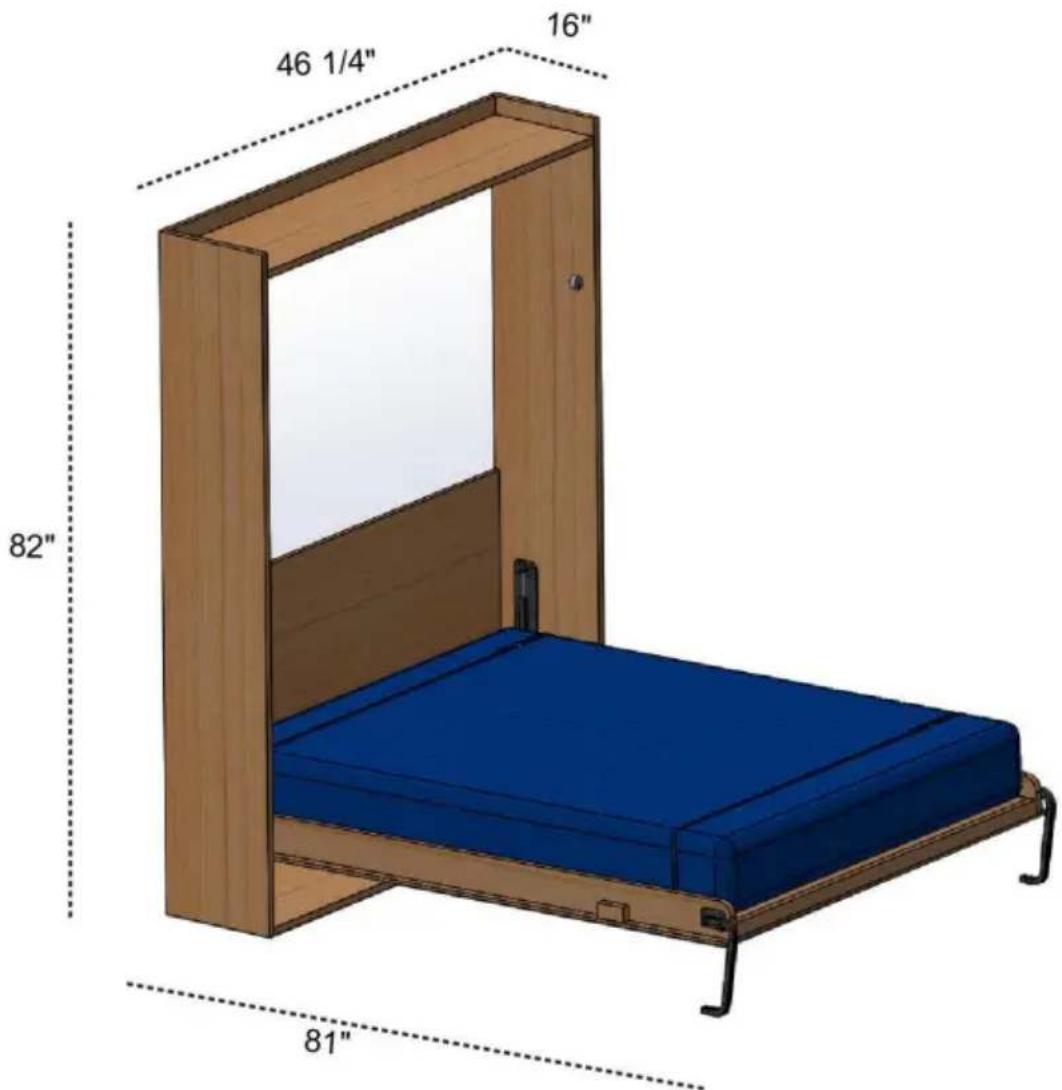

Adéquation du kit de lit Murphy Twin-Vertical

Remarque : Le kit de lit escamotable n'inclut pas le lit ni les armoires de lit, qui doivent être équipés par les utilisateurs eux-mêmes.

Matelas simple standard

Poids maximum : 44 lb

Profondeur maximale : 10

Capacité de poids maximale : 900 lb

1. Descriptif général

Utilisation

Le système de lit escamotable permet d'amener le sommier du lit de sa position verticale positionnée à l'intérieur du meuble dans des positions horizontales, pour être utilisé comme lit de manière absolument simple et rapide, avec très peu d'efforts.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer de son bon état et du bon état de ses accessoires.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer que sur la surface de couchage il n'y a que le matelas et le linge de lit.

2. Sécurité

Norme de sécurité

Le respect des normes de sécurité permet à l'utilisateur de travailler de manière productive, sans danger pour lui-même ou pour les autres.

Il est interdit d'utiliser le produit sans aucun matelas sur la

surface du sommier.

Il est interdit d'utiliser le lit pour un usage différent de celui

décrit précédemment dans la section UTILISATION.

Une installation incorrecte ou non réalisée par des artisans spécialisés peut

provoquer des décollements, des cassures ou des dysfonctionnements avec de possibles dommages à des personnes, des choses ou des animaux. Toutes les instructions données doivent être strictement observées.

Avant de commencer à utiliser le produit, les utilisateurs doivent être conscients de ses fonctions et de ses caractéristiques techniques ; apprenez-les à travers une lecture précise et complète du présent guide de l'utilisateur.

Altération ou remplacement de parties du lit non autorisées.

L'utilisation d'accessoires ou de pièces de rechange autres que ceux commandés par le fournisseur peut présenter une utilisation non conforme et dangereuse du produit.

Il est strictement interdit de retirer tout dispositif de sécurité et de protection.

(étiquettes) sur le plateau ; vérifier périodiquement la position fortuite sur le mécanisme de couvertures ou autre. Avant de commencer tout entretien, travaux ou nettoyage, l'opérateur doit avoir lu et compris toutes les instructions techniques et informations contenues dans ce guide. Tout entretien et réparation doit être effectué uniquement par du personnel qualifié.

AVERTISSEMENT !!!

Ne placez jamais le produit à proximité d'une source de chaleur. Positionner et verrouiller le lit. Le système doit être maintenu à l'écart de tout objet susceptible de gêner son mouvement. Les instructions et règles contenues dans ce manuel doivent être respectées.

Nous vous suggérons d'utiliser les matériaux ci-dessous pour les armoires en bois et le cadre de lit.

Des bâtons de bois

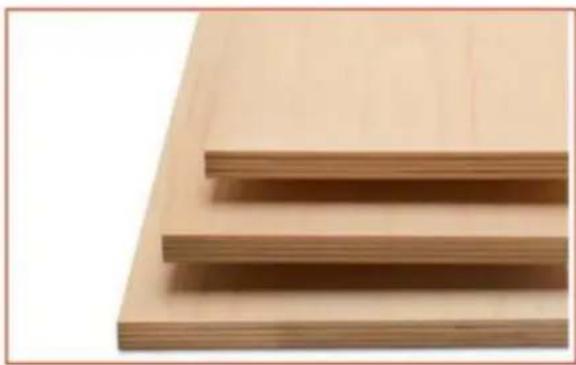

Feuille de contreplaqué

Caractéristiques techniques

Armoire	2 5 1
	MatérielNombre	Dimension	IQTÉ	Important
1	Contreplaqué 1 pouce 2082*406*25 mm 2			Interne dimensions de armoire: 1124*388*1972 mm
2	Contreplaqué 1 pouce 1124*388*25mm	1
3	Contreplaqué 1 pouce 1124*406*25mm	1
4	3/4 pouce Contre-plaqué	1124*550*18mm	1
5	3/4 pouce Contre-plaqué	1124*250*18mm	1
Lit cadre	13 6 12 9
Matériau du nombre	Dimension	IQTÉ	Important
6	3/4 pouce bois	40*20*950mm	12	Poids du cadre de lit : 42 kg (92,4 livres) Dimensions de cadre de lit : 1947*1104*132 mm
7	3/4 pouce bois	40*20*1897 millimètres	2
8	1 pouce Contre-plaqué	1947*120*25mm2
9	1 pouce Contre-plaqué	990*50*25mm1
dix	1-1/2 pouce bois	32*32*100mm	1
11	1/2 pouce Contre-plaqué	1947*1104*12mm1
12	1 pouce Contre-plaqué	990*120*25mm 1
13	3/8 pouces Contre-plaqué	1892*986*9mm1
Lit cadre	14
Matériau du numéro	Dimension	IQTÉ	Important
14	matelas	990*1900*(152-25 4)mm (39*75*(6-10)pouces)	1	Poids de matelas: 20 kg (44 livres)
POIDS TOTAL DU CADRE DE LIT ET DU MATELAS BESOIN D'ÊTRÉ:			61-64kg (134 lb-141 lb)

Conseils de sécurité et d'entretien

• Vérifiez que vous disposez de tous les composants et outils répertoriés ci-dessous.
• Retirez tous les raccords des sacs en plastique et séparez-les en groupes.
• Gardez les enfants et les animaux éloignés de la zone de travail, les petites pièces pourraient s'étouffer en cas d'ingestion.
• Assurez-vous d'avoir suffisamment d'espace pour disposer les pièces avant de commencer.
• Pendant l'assemblage, ne vous tenez pas debout et ne mettez pas de poids sur le produit, cela pourrait causer des dégâts.

Assemblez l'article aussi près de sa position finale (dans la même pièce) que possible.

Assemblez sur une surface douce et plane pour éviter d'endommager l'appareil ou votre sol.

• Certaines parties du montage seront plus faciles à 2 personnes.

• Pour réduire le risque d'endommager votre produit, veuillez vous assurer que votre perceuse électrique est réglée sur un couple faible.

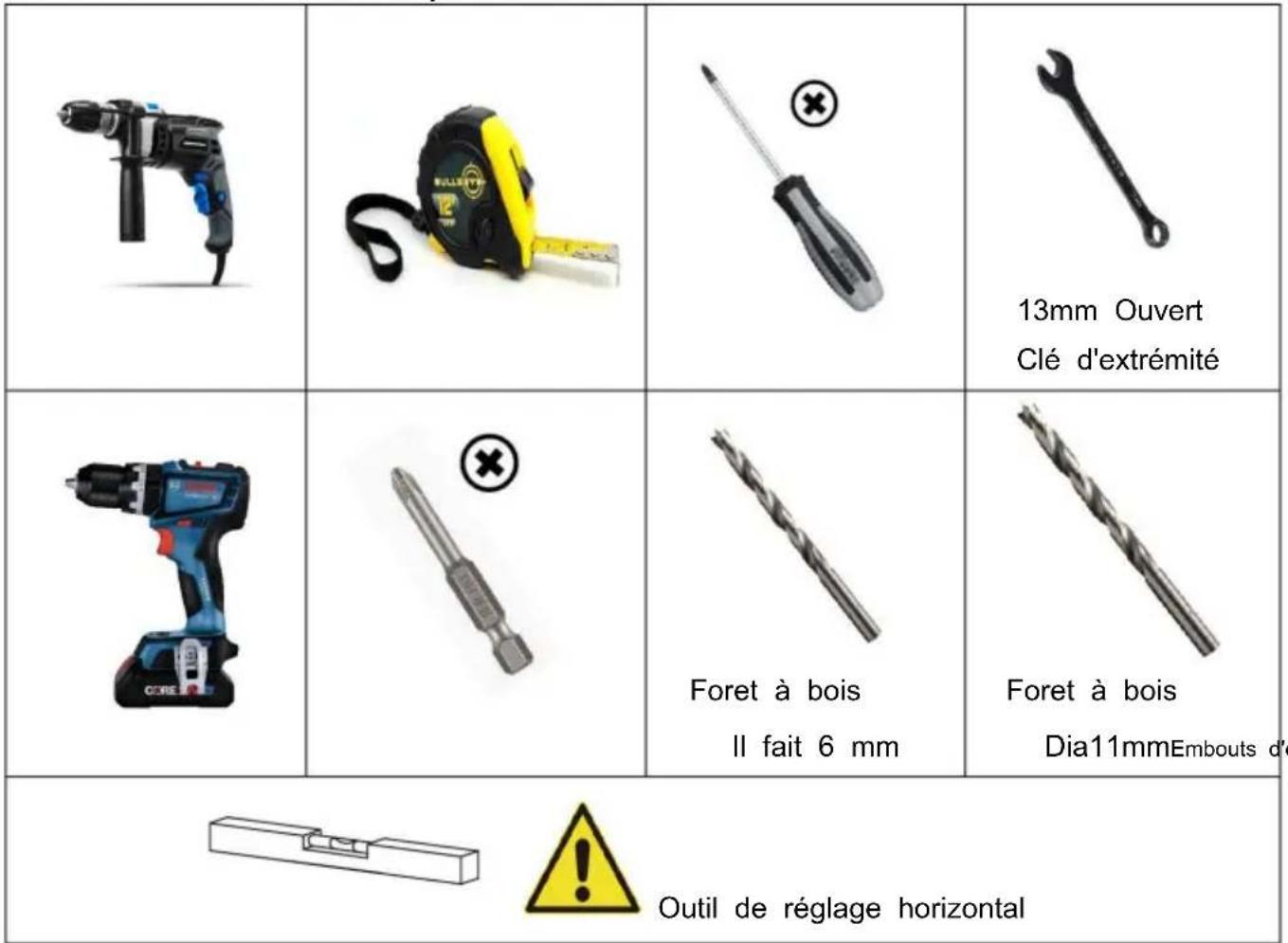

Installer les outils requis

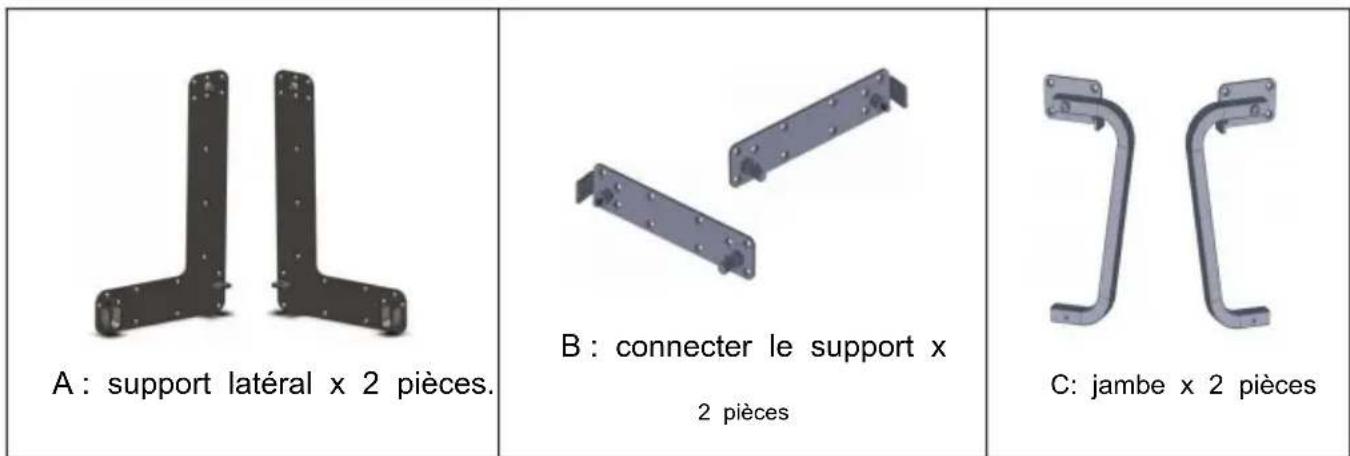

Liste des pièces du kit

Remarque : Les quantités ci-dessous sont la quantité correcte pour terminer

l'assemblage. Dans certains cas, plus de raccords peuvent être fournis que nécessaire.

D: YFGS300700A x 2 pièces	E: sangle de matelas x 2 pièces	F: roulement x 4 pièces
G: bouchon x 2 pièces	H: écrou métallique M8x 4 pièces	Vis I:M5x20mm x72 pièces
J:Vis M4x20mm x8 pièces	Gabarit de forage: 710*294m	Gabarit de perçage: 306*82mm

Guide de construction Étape

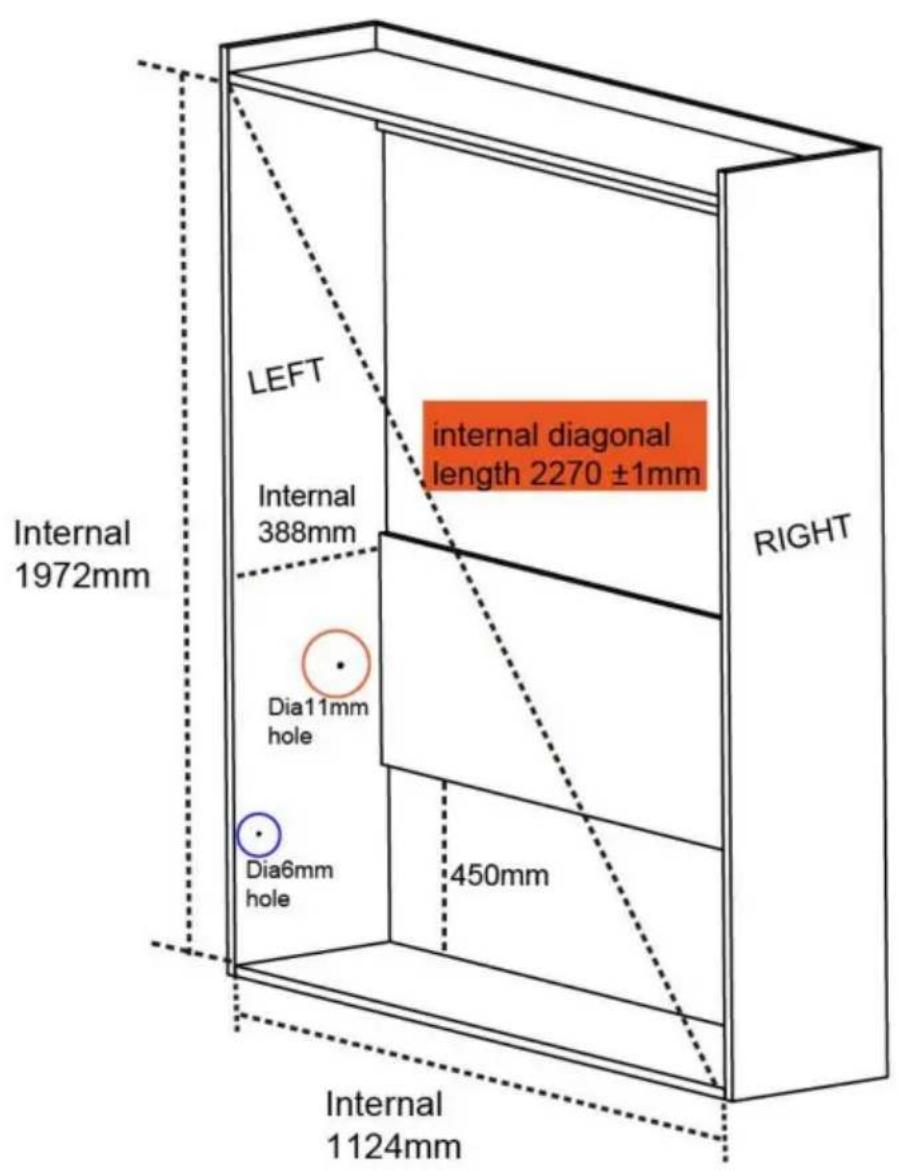

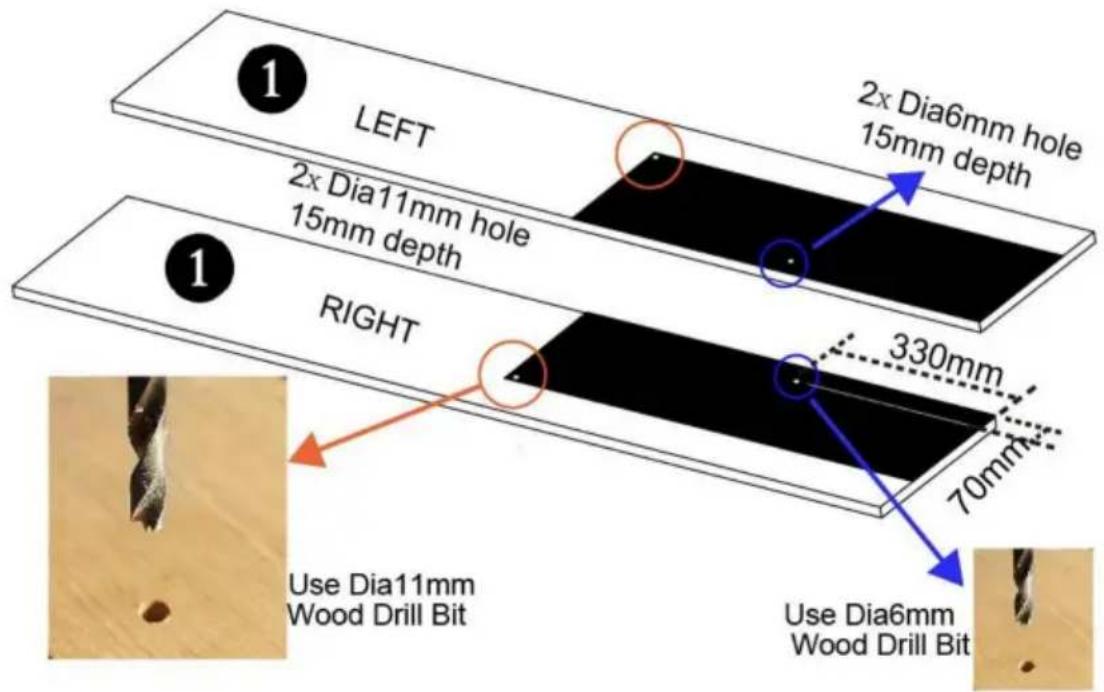

1 : Fabriquer l'armoire. Placez le

gabarit de perçage de 710*294 mm sur le panneau latéral et assurez-vous que le bord du gabarit affleure le panneau latéral comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau latéral, puis retirez le gabarit et percez un trou de 11 mm de diamètre et un trou de 6 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Fabriquez l'armoire avec des vis et de la colle à bois imperméable, assurez-vous que la dimension interne est conforme à l'image, assurez-vous que l'armoire est stable et sûre.

Étape 2 :

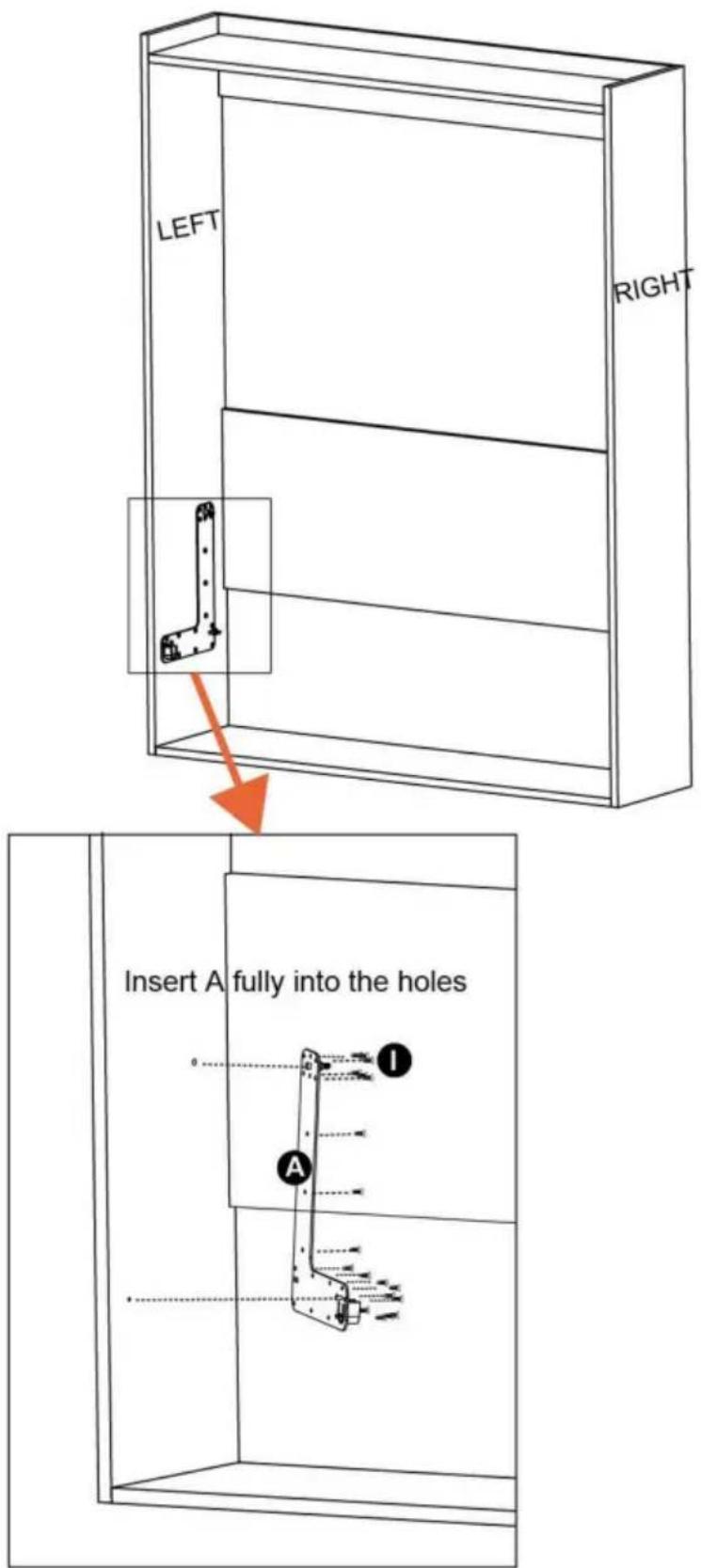

Insérez complètement la goupille du support latéral A dans le trou de diamètre 11 mm et le trou de 6 mm, fixez-la à l'armoire avec les vis I.

Répétez l'installation ci-dessus de l'autre côté.

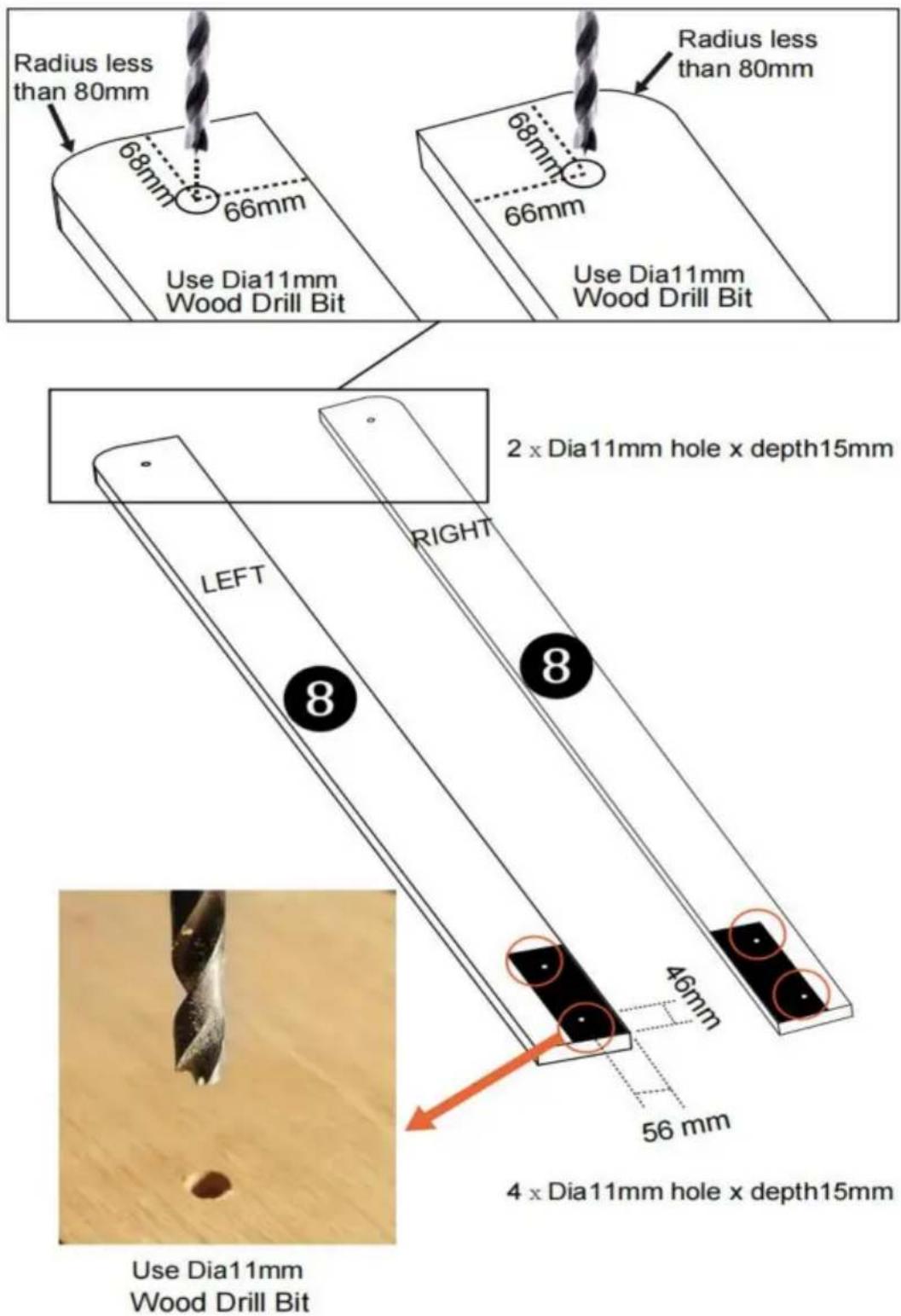

Étape 3 : Posez le gabarit de perçage de 306*82 mm sur le panneau 8 et assurez-vous que le bord du modèle affleure le panneau comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau 8, puis retirez le

gabarit et percez un trou de 11 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Marquez les trous de perçage en fonction des dimensions comme sur l'image.

un autre côté du panneau, puis percez un trou de diamètre 11 mm, la profondeur du trou est de 15 mm.

Étape 4 :

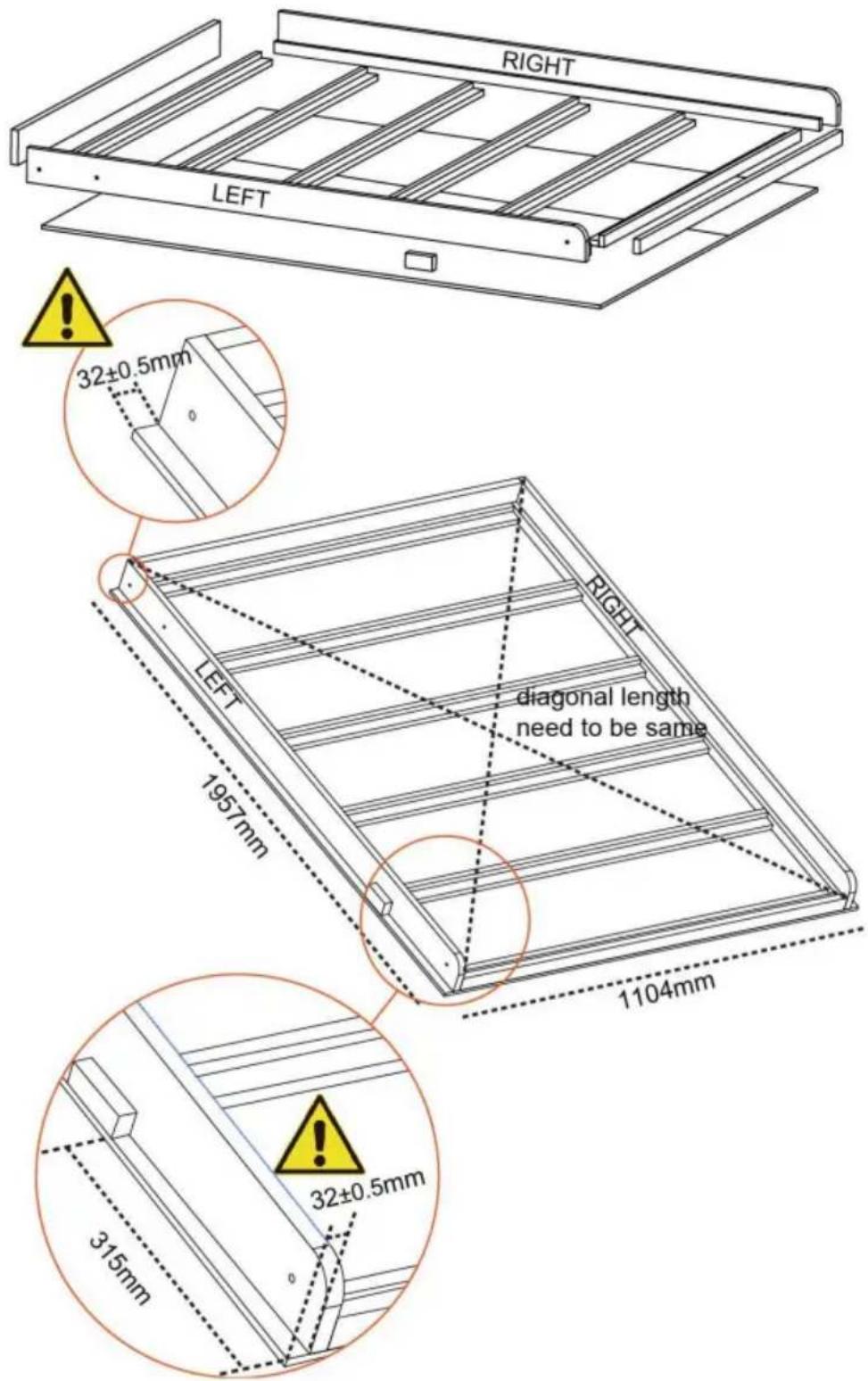

Fabriquez le cadre de lit avec des vis et de la colle à bois imperméable comme sur l'image.

Vérifiez la dimension du panneau de tablier jusqu'au bord du panneau de porte

dont 32 mm comme sur l'image.

Gardez la longueur diagonale comme sur l'image, elle doit être la même.

Assurez-vous que l'armoire est stable et sûre.

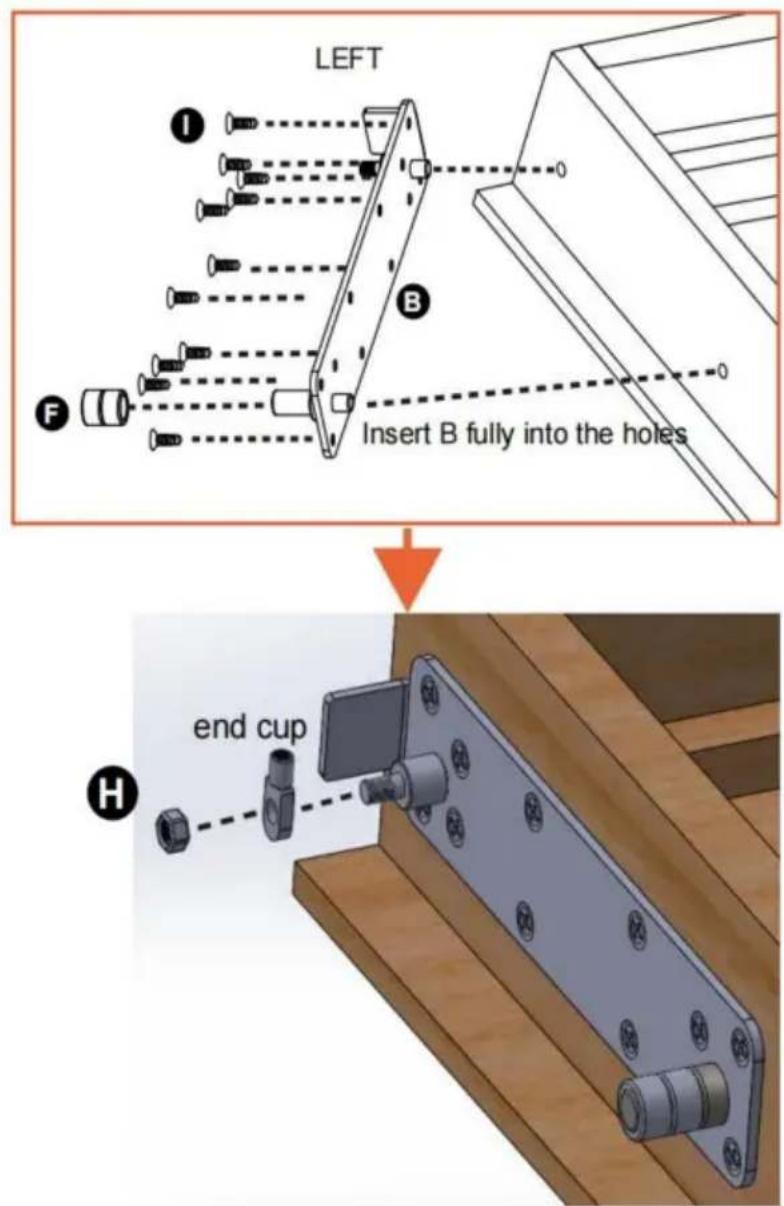

Étape 5 :

Insérez entièrement la goupille du support de connexion B dans les trous de diamètre 11 mm, puis fixez B au cadre de lit avec les vis I.

Insérez 2 roulements F sur le support de connexion B comme sur l'image.

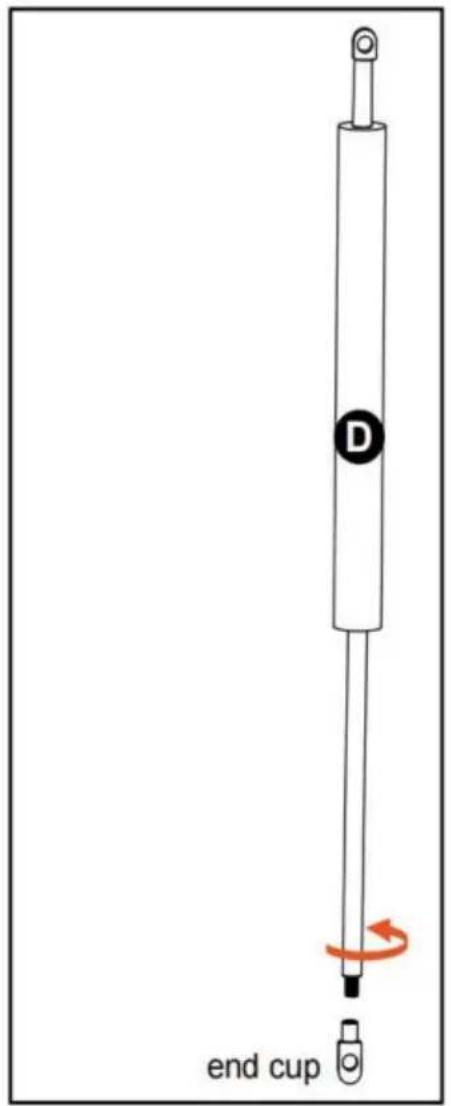

Dévissez l'embout du ressort à gaz comme sur l'image, puis installez-le sur le support de connexion B et fixez-le avec l'écrou H comme sur l'image.

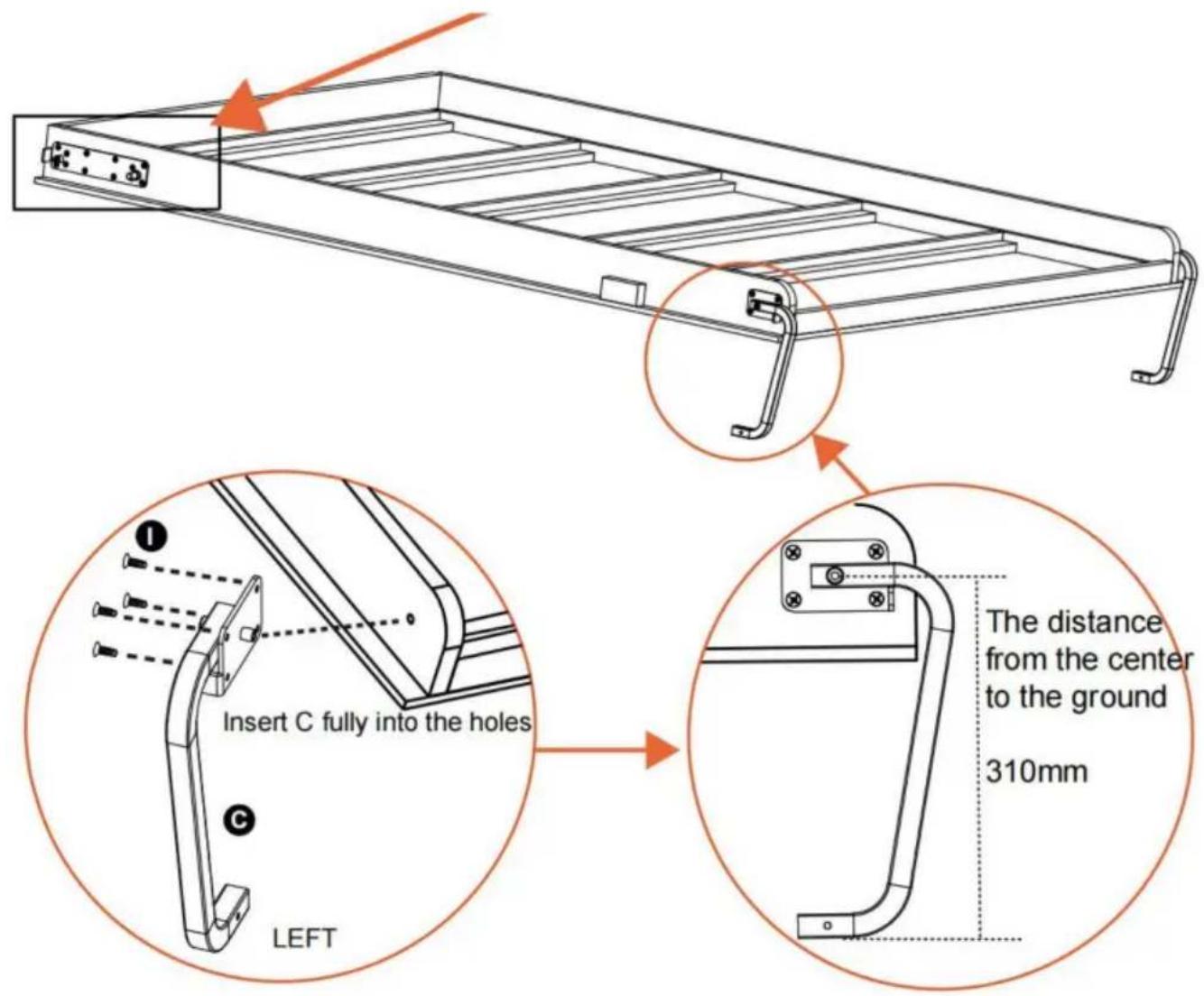

Insérez complètement la goupille du pied C dans les trous de diamètre 11 mm, puis fixez C au cadre de lit avec les vis I. Gardez la distance entre le centre et le sol de 3 mm comme sur l'image.

Répétez l'installation ci-dessus de l'autre côté.

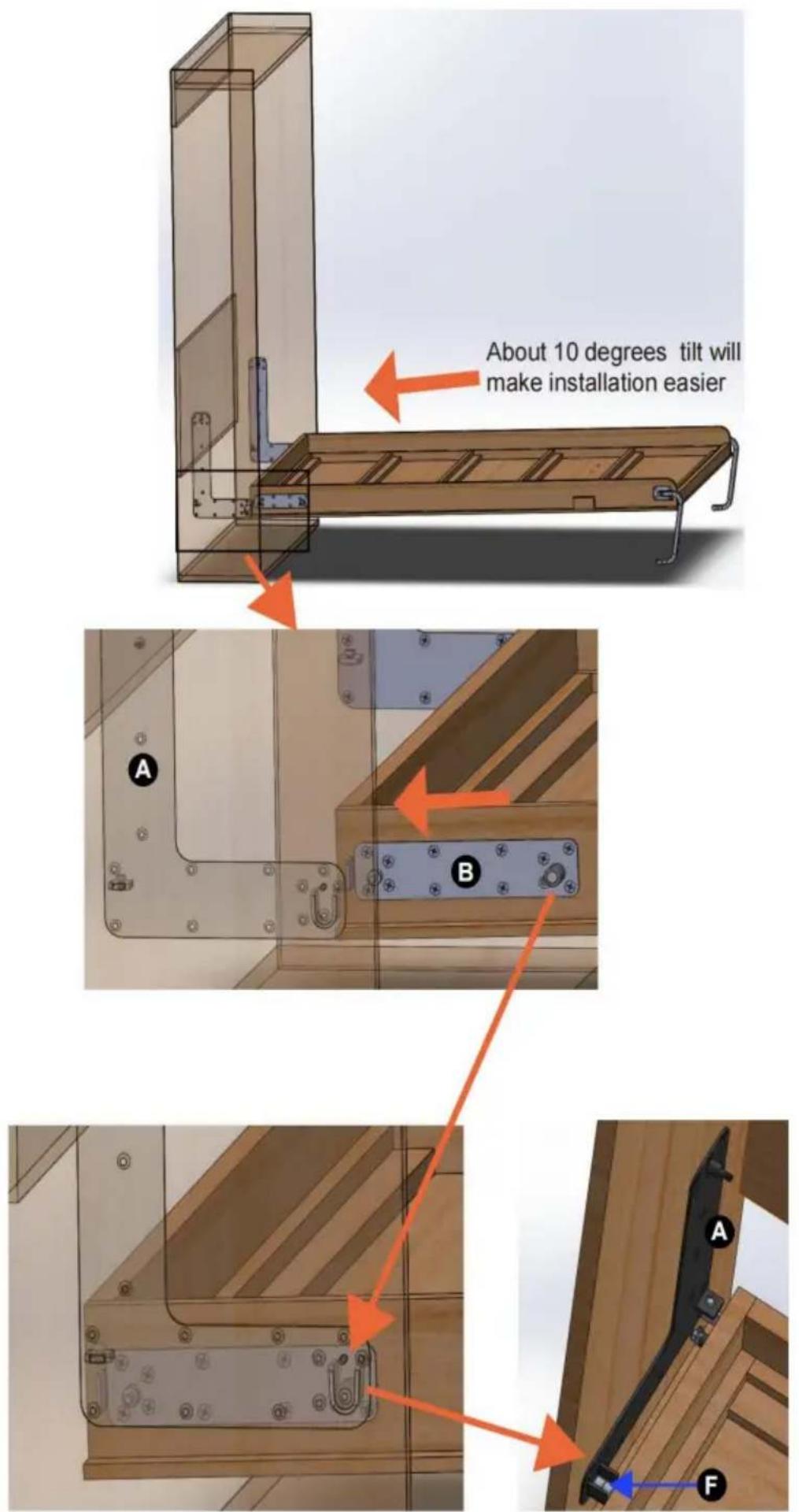

Étape 6 :

Insérez le cadre de lit avec un petit angle par rapport au meuble, comme sur l'image. Placez le support de connexion B avec le roulement F sur le support latéral A comme sur l'image. Installez la poignée sur le cadre du lit.

Étape

7 : Tout d'abord, fixez les deux sangles de matelas E au cadre de lit avec une vis J. Ensuite, tournez le ressort à gaz D dans l'embout comme sur l'image, serrez le ressort à gaz avec l'embout.

Répétez l'installation ci-dessus sur l'autre côté.

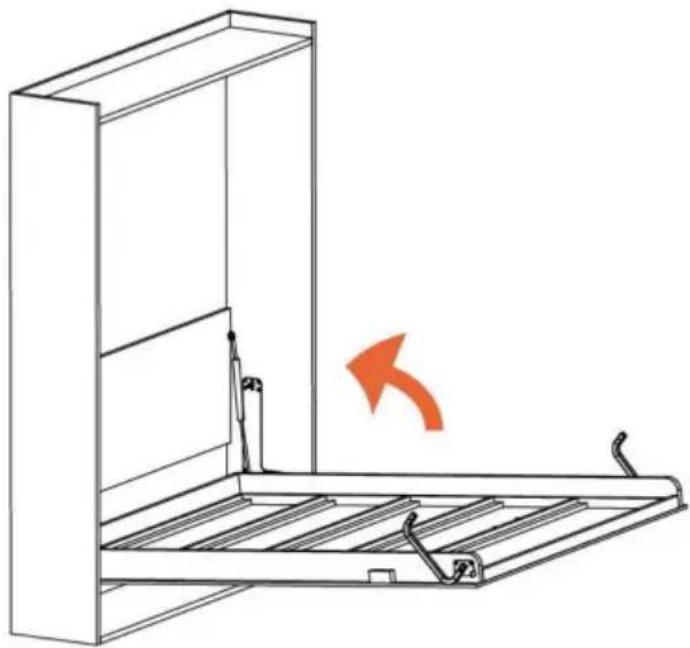

Étape

8 : Fermez le cadre de lit dans l'armoire comme sur l'image.

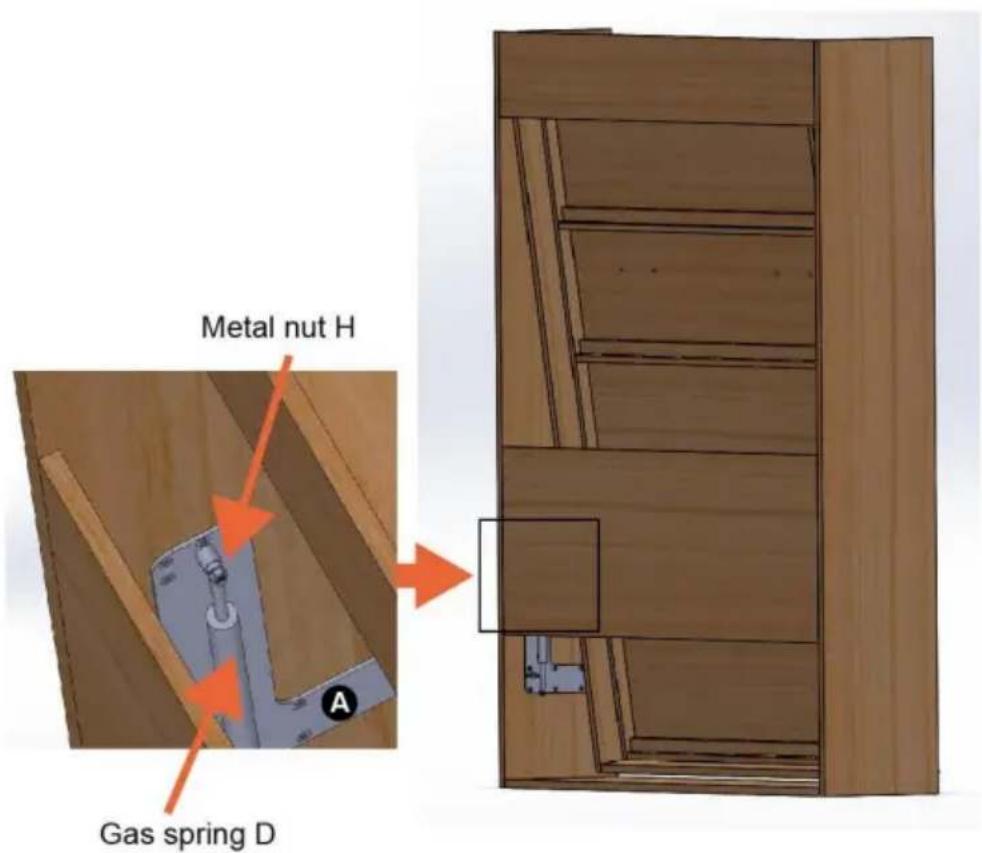

Étape 9 :

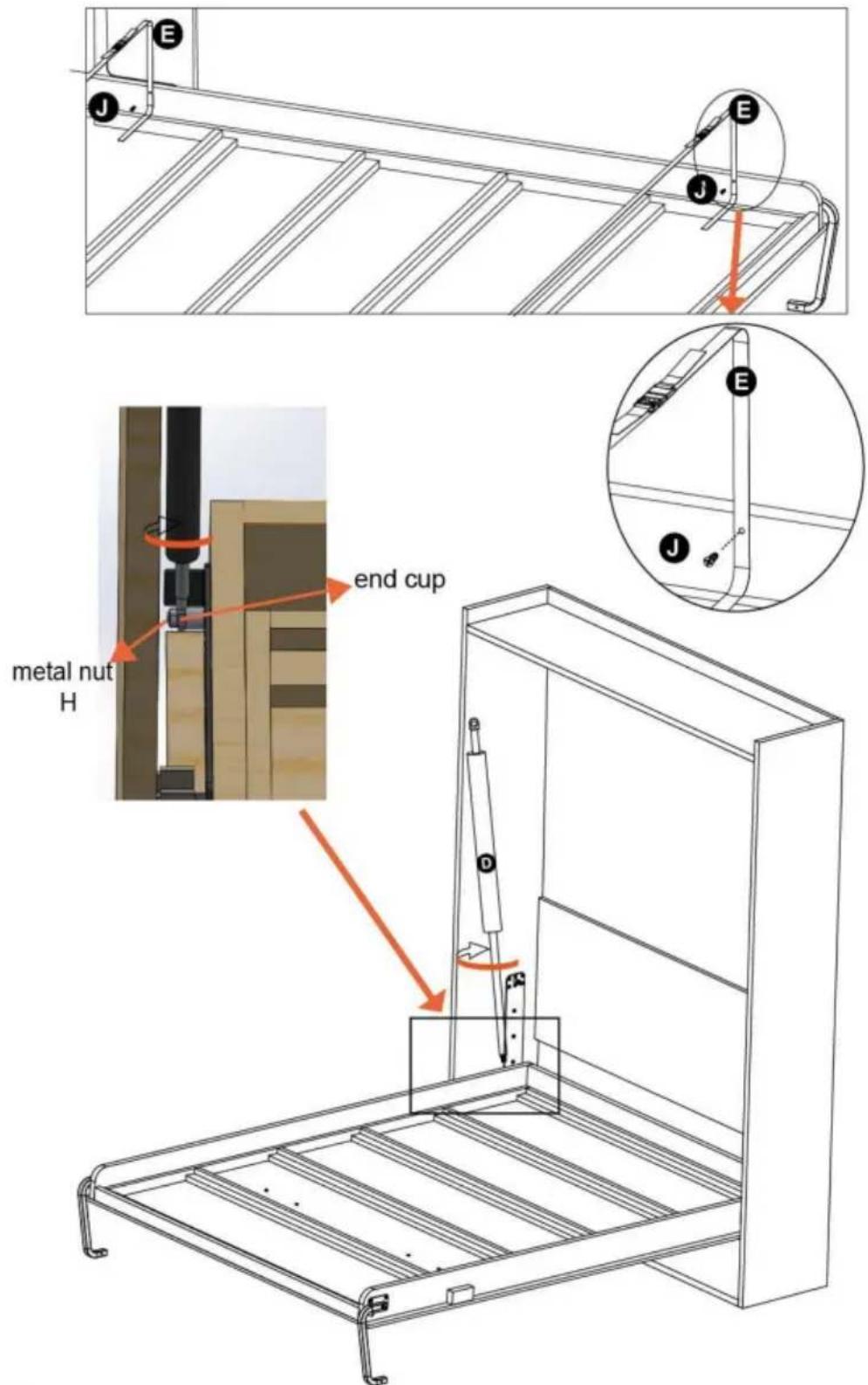

Installez le ressort à gaz D sur le support A à l'arrière de l'armoire, fixez-le avec l'écrou métallique H.

Répétez l'installation ci-dessus de l'autre côté.

Étape 10 :

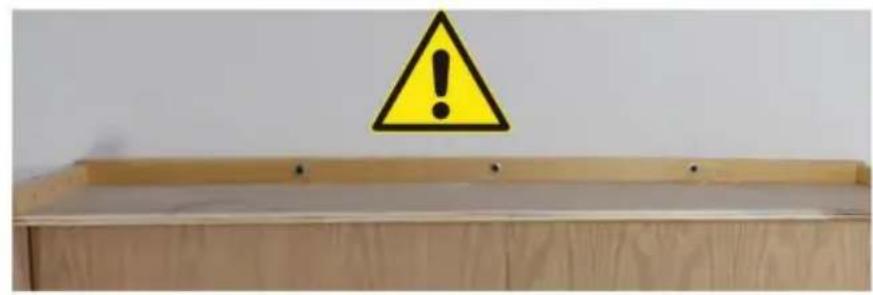

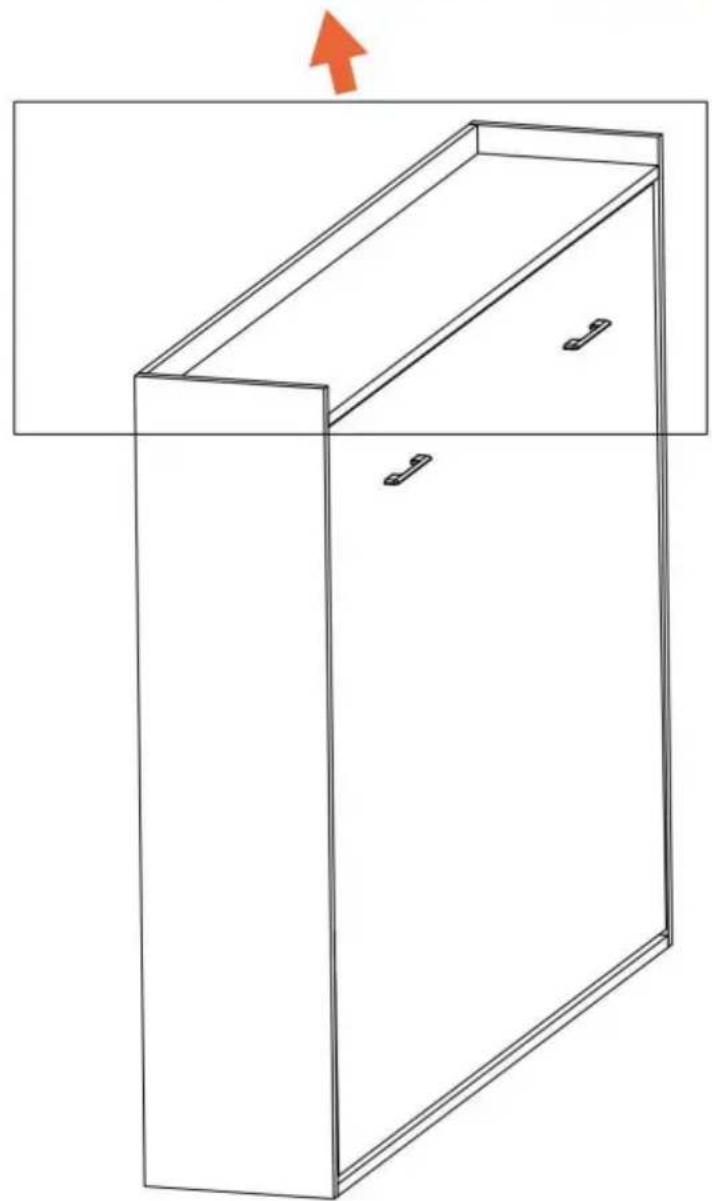

Fixez l'armoire à un mur solide. L'armoire doit être fixée à

le mur avant de l'ouvrir.

Étape 11 :

Ouvrez le lit, placez le panneau 13 sur le cadre du lit.

Posez le matelas sur le cadre de lit et fixez-le par les sangles E.

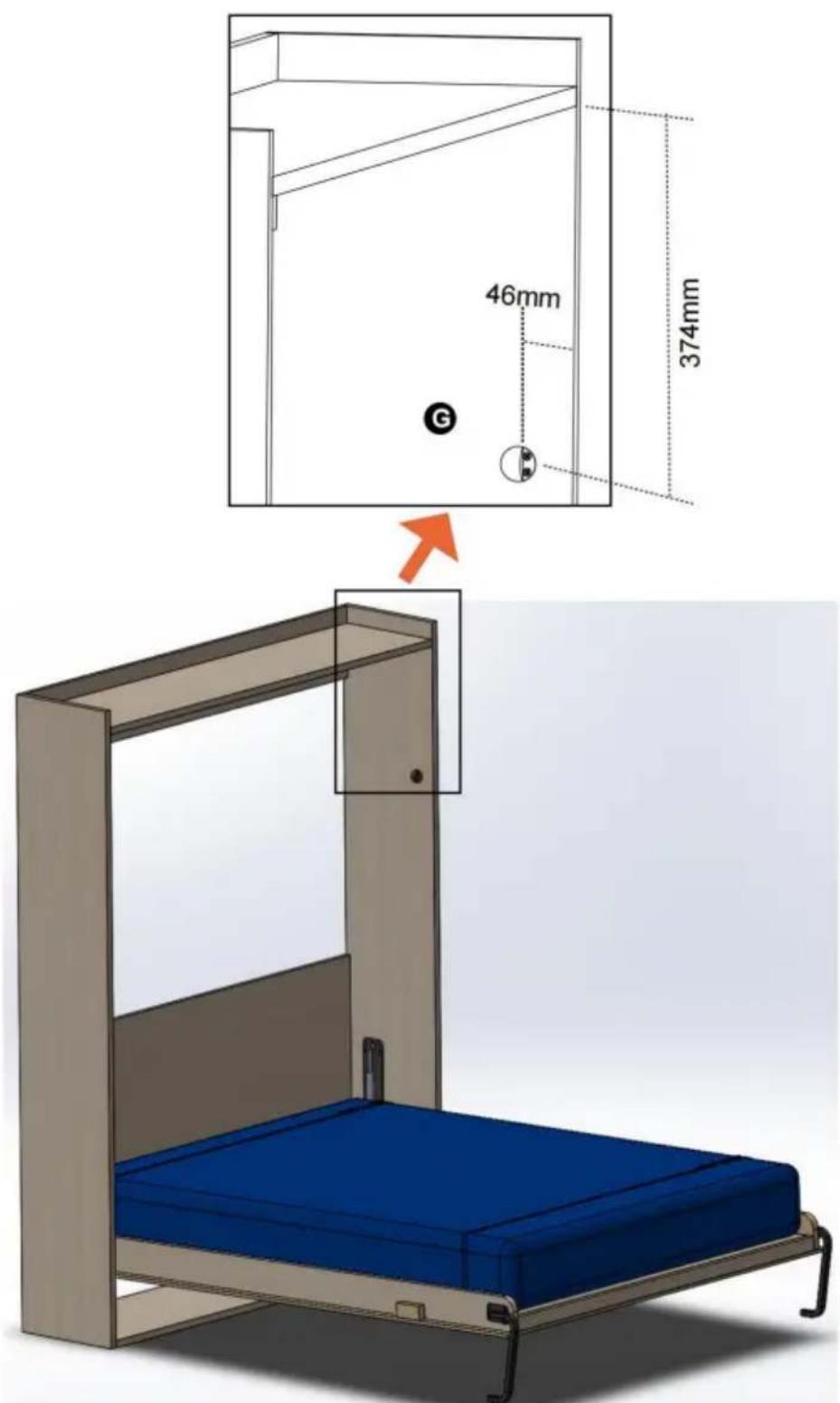

Installez la butée G sur l'armoire avec les vis J.

Répétez l'installation ci-dessus de l'autre côté.
