YFVTW245 - Vikbar säng Vevor - Gratis bruksanvisning och manual

Produkttyp	Vertikal dubbel väggsäng (Murphy-säng)
Varumärke	Vevor
Modell	YFVTW245
Sängramsmått	1947 x 1104 x 132 mm
Invändiga mått på skåpet	1124 x 388 x 1972 mm
Kompatibel madrass	990 x 1900 mm (39 x 75 tum), tjocklek 152-254 mm (6-10 tum)
Maximal madrassvikt	20 kg (44 lb)
Totalvikt för ram och madrass	61-64 kg (134-141 lb)
Systemets maximala lastkapacitet	408 kg (900 lb)
Vikt på endast sängram	42 kg (92,4 lb)
Rammaterial	Trä och plywood (tjocklekar 3/4, 1, 1/2, 3/8 tum)
Mekanismtyp	Gasfjädrar och lager
Huvudfunktioner	Vertikal infällning, väggförvaring, användning som säng
Installation	Kräver montering och väggfastsättning av en vuxen
Säkerhet	Användning förbjuden utan madrass, periodiska kontroller, blockera inte mekanismen
Underhåll och rengöring	Rengör med en mjuk trasa, kontrollera stabiliteten regelbundet, använd inte slipmedel
Reservdelar och reparerbarhet	Kontakta Vevors tekniska support för reservdelar
Allmän information	Kit Murphy-säng Twin-Vertical, levereras utan madrass eller skåp, elektronisk garanti på www.vevor.com/support

Vanliga frågor - YFVTW245 Vevor

Vilka mått har Vevor YFVTW245 väggsängen?

Sängramen mäter 1947 x 1104 x 132 mm. Det inre skåpet är 1124 x 388 x 1972 mm. Rekommenderad madrass är 990 x 1900 mm (standard twin).

Vilken typ av madrass är kompatibel med denna säng?

En twin-madrass på 990 x 1900 mm (39 x 75 tum) med en tjocklek mellan 152 och 254 mm (6 till 10 tum). Madrassens vikt får inte överstiga 20 kg.

Hur installerar man Vevor väggsängen?

Installationen görs i flera steg: bygg skåpet, fäst sidostöden, montera sängramen, installera gasfjädrarna och fäst skåpet på väggen. Det rekommenderas att vara två personer och använda medföljande borrmallar.

Vilka är de viktiga säkerhetsanvisningarna?

Använd aldrig sängen utan madrass. Kontrollera stabiliteten regelbundet. Låt inte barn använda mekanismen. Installera borta från värmekällor. Fäst skåpet ordentligt på väggen innan öppning.

Vad är systemets maximala lastkapacitet?

Systemet tål upp till 900 lb (408 kg) total vikt, inklusive ram och madrass.

Levereras sängen med en madrass?

Nej, kitet innehåller inte madrass eller träskåp. Dessa måste tillhandahållas av användaren enligt de angivna måtten.

Hur underhåller man väggsängen?

Rengör med en mjuk, torr trasa. Kontrollera regelbundet fästelement och gasfjädrarnas funktion. Använd inte slipande produkter.

Kan jag reparera sängen själv?

För reparationer, kontakta Vevors tekniska support. Försök inte modifiera eller byta ut delar utan tillstånd. Rutinunderhåll (kontroller) kan utföras av användaren.

Vad är garantin för denna produkt?

Vevor erbjuder en elektronisk garanti. Registrera din produkt på www.vevor.com/support för att aktivera garantin och få teknisk support.

Är sängen svår att montera?

Monteringen kräver tid och gör-det-själv-färdigheter. Det rekommenderas att följa instruktionerna noggrant och vara två personer för att hantera tunga delar. Använd medföljande borrmallar för exakt montering.

BRUKSANVISNING YFVTW245 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MURPHY SÄNGKIT

MODELL: YFVTW245

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MURPHY SÄNGKIT

MODELL: YFVTW245

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns några teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Läs och förstå denna bruksanvisning noggrant innan du använder Murphy Bed Kit.

Installationen ska göras av en vuxen och barn ska inte använda den utan tillsyn.

1. Installera Murphy Bed Kit helt innan du använder sängen, annars kan det orsaka allvarlig skada på människor.
2. Kontrollera satsens stabilitet och säkerhet med regelbundna intervall och användningen bör stoppas omedelbart vid skada eller misstänkta problem. 4. Barn ska inte använda kitet ensamt för att fälla ut eller förvara sängen, annars kan de skadas.

Tack så mycket för att du valde detta Murphy Bed Kit.

Om det är skillnad mellan färgen på denna produkt och bilderna i bruksanvisningen, se det fysiska objektet.

PARAMETERLISTA

Modell	YFVTW245
Anpassade modeller	Tvilling-Vertical
Madrassstorlek	B×L:39×75tum (990×1900 mm)
madrassens tjocklek	6-10 tum (152-254 mm)
MaxADRASSVikt	44 lbs (20 kg)

INSTRUKTIONER

Obs: Murphy Bed Kit innehåller inte säng och sängskåp, vilket

Murphy sängsystemet gör det möjligt att få sängfjädern från sin vertikala höjd placerad inuti skåpet i ett horisontellt läge, för att användas som en säng på ett absolut snabbt och enkelt sätt, med mycket låga ansträngningar.

Innan du använder Murphy-sängen måste användaren vara säker på dess goda skick och tillbehörens goda skick.

Innan du använder Murphy-sängen måste användaren se till att på ytan finns bara madrass och sängkläder.

2. Säkerhet

Säkerhetsstandard

Överensstämmer med säkerhetsstandarderna sätter användaren i form av arbete produktivt, utan fara för att skada sig själv eller andra.

! Det är förbjudet att använda produkten utan någon madrass på sängfjäderytan.

Det är förbjudet att använda sängen för en annan användning än den som beskrivits tidigare i avsnittet ANVÄNDNING.

Felaktig installation, eller installation som inte utförts av specialiserade hantverkare, kan orsaka lossningar, brott eller dysfunktioner med möjliga skador på personer, saker eller djur. Alla givna instruktioner måste strikt följas.

Innan produkten börjar användas ska användarna vara medvetna om dess funktioner och dess tekniska funktioner. Lär dig genom en korrekt och fullständig lösning i denna användarhandbok.

Ändring eller byte av sängdelar som inte är tillåtna.

Användning av andra tillbehör eller reservdelar än de som rekommenderas av leverantören kan innebära en felaktig och farlig användning av produkten.

Det är strängt förbjudet att ta bort någon säkerhetsanordning eller skydd (etiketter) på uppsättningen. Kontrollera med jämna mellanrum den tillfälliga positionen på mekanismen, filtar eller annat. Innan du påbörjar något underhåll, reparationsarbete eller rengöring måste operatören ha läst och förstått all teknisk information i denna guide. Allt underhåll och reparation ska endast utföras av kvalificerad personal.

VARNING!!!

Placera aldrig produkten nära några värmekällor. Placera och läs sängsystemet. Det ska hållas fritt från föremål som kan hindra dess rörelse. Instruktionerna och reglerna i denna manual måste överhuvudtaget följas.

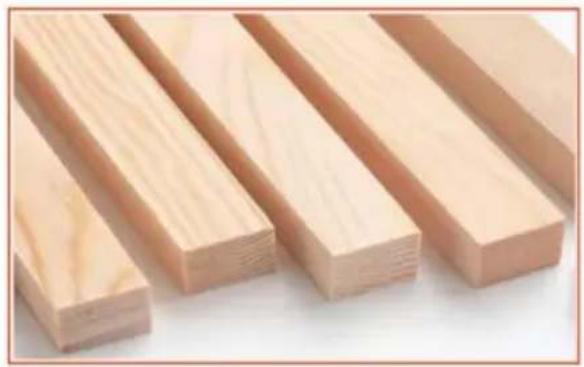

Föreslå att du använder nedanstående material för träskåp och sängram: Träpinnar

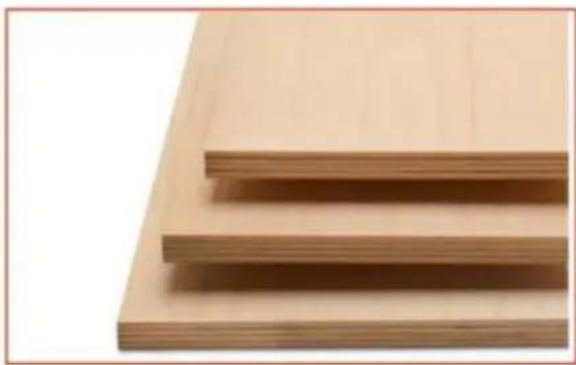

Plywoodskivor. Tekniska funktioner

Skåp	2 5 4 3
	Materialsiftra	Dimensionera	IQTY	Viktig
1	1 tums plywood 2082*406*25 mm 2			Inre dimensioner av skåp: 1124*388*1972 mm
2	1 tum Plywood 1124*388*25mm	1
3	1 tum Plywood 1124*406*25mm	1
4	3/4 tum Plywood	1124*550*18mm	1
5	3/4 tum Plywood	1124*250*18mm	1
Sängram	13 12 11 9
Nummer Material	Dimensionera	IQTY	Viktig
6	3/4 tum trä	40*20*950 mm	12	Vikt på sängramen: 42 kg (92,4 lbs) Mätt på sängram : 1947*1104*132 mm
7	3/4 tum trä	40*20*1897 mm 2
8	1 tum Plywood	1947*120*25 mm 2
9	1 tum Plywood	990*50*25 mm 1
10	1-1/2 tum trä	32*32*100 mm	1
11	1/2 tum Plywood	1947*1104*12 mm 1
12	1 tum Plywood	990*120*25 mm 1
13	3/8 tum Plywood	1892*986*9 mm 1
Sängram
Nummer Material	Dimensionera	IQTY	Viktig
14	madrass	990*1900*(152-254) mm(39*75*(6-10)tum)	1	Vikt avmadrass:20 kg (44 lbs)
TOTALVIKT PÅ SÄNGRAM OCH MADRASSBEHÖVER VARA:			61-64 kg(134lbs-141lbs)

Säkerhets- och skötselråd

• Kontrollera att du har alla komponenter och verktyg som anges nedan.

Ta bort alla beslag från plastpåsarna och separera dem i deras grupper.

• Håll barn och djur borta från arbetsområdet. Små delar kan kvävas vid förtäring.

Se till att du har tillräckligt med utrymme för att layouta delarna innan du börjar. Stå inte eller lägg vikt på produkten under monteringen, detta kan orsaka skada.

Sätt ihop föremålet så nära dess slutliga position (i samma rum) som möjligt.

Montera på en mjuk, jämn yta för att undvika att skada enheten eller ditt golv. • Delar av monteringen blir lättare med 2 personer.

• För att minska sannolikheten för att skada din produkt, se till att din borrmaskin är inställd på ett lågt vridmoment.

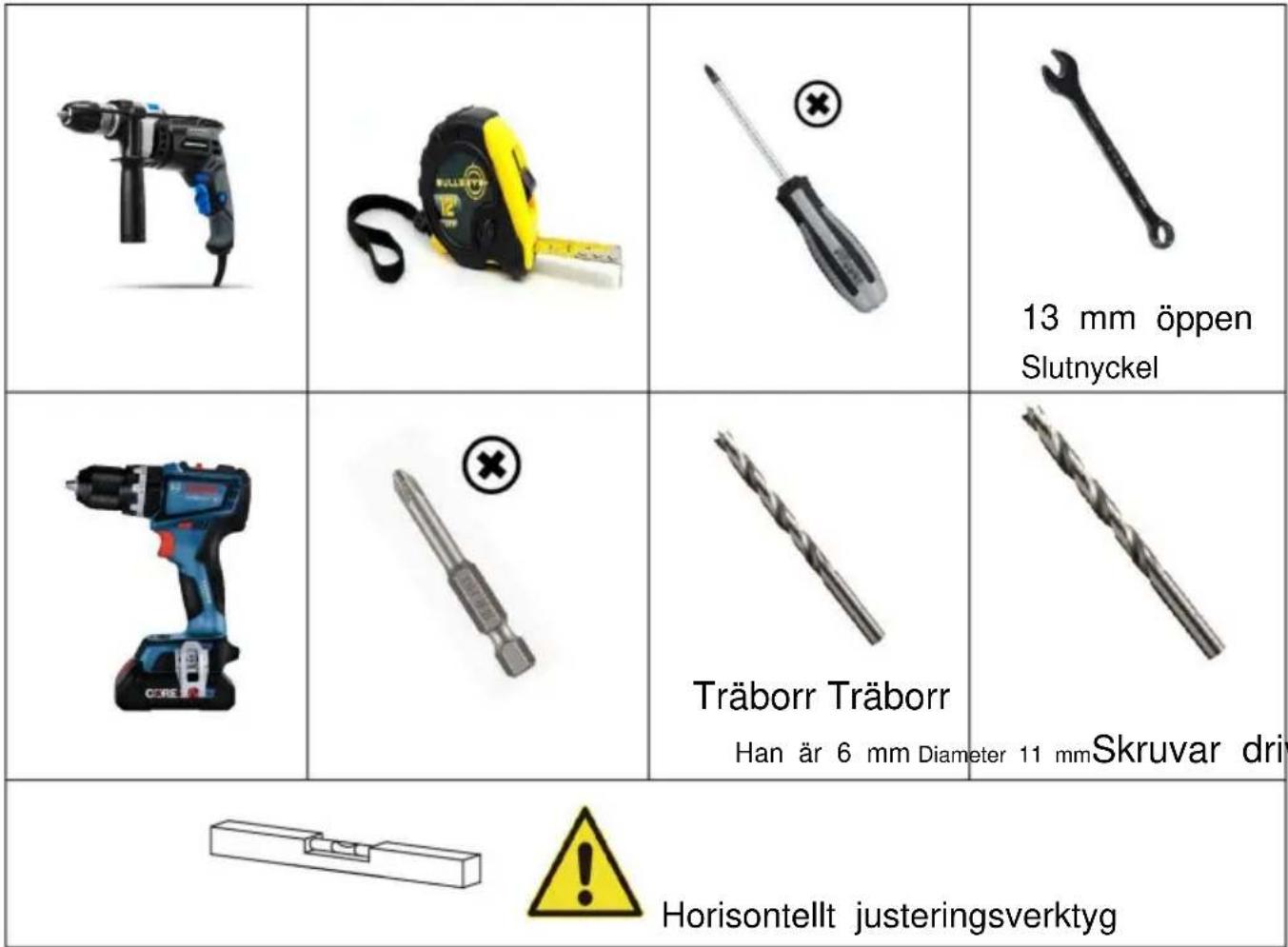

Installera nödvändiga verktyg

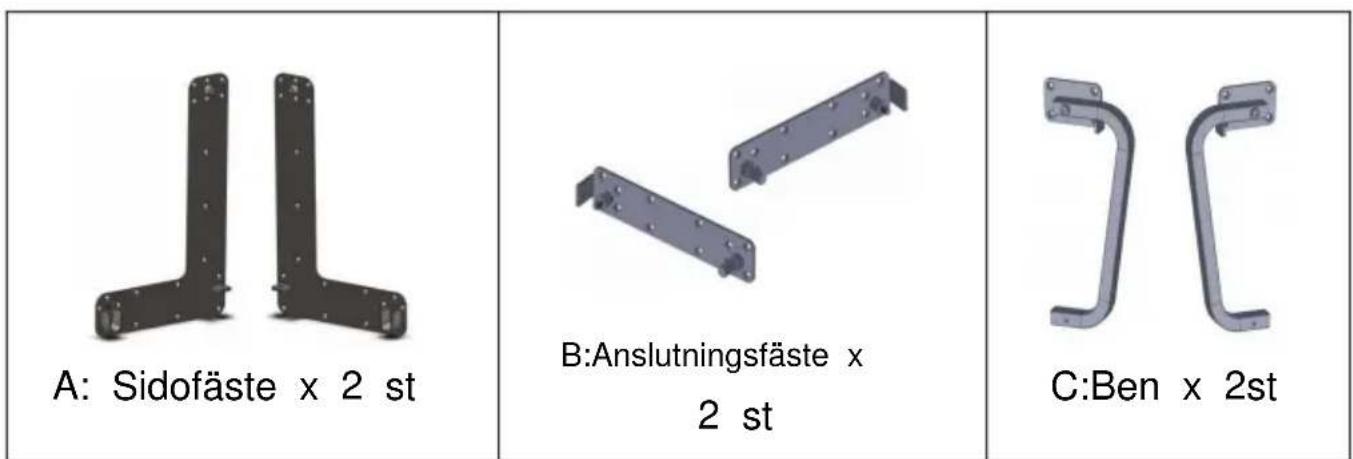

Lista över

satsdelar Obs: Antalet nedan är rätt mängd för att slutföra monteringen. I vissa fall kan fler beslag levereras än vad som krävs.

D:YFGS300700A x 2st	E: Madrassrem x 2st	F: Lager x 4st
G:Propp x 2st	H:Metallmutter M8x 4st	Skruva I: M5x20mm x72st
J:Skruv M4x20mm x8st	Borrmall: 710*294m	Borrmall: 306*82mm

Byggguide Steg 1:

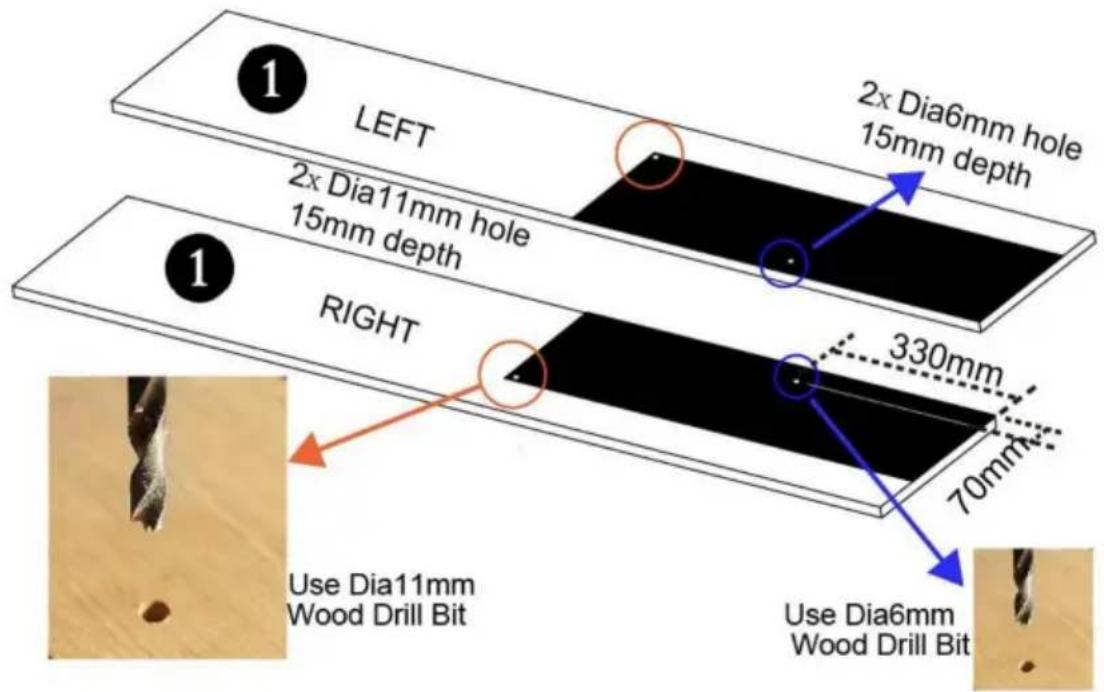

Gör skåpet Sätt borrmallen

på 710*294 mm på sidopanelen och se till att kanten på mallen är i jämnhöjd med sidopanelen som bilden.

Markera mallens cirkulära hål på sidopanelen, ta sedan bort mallen och borra Dia11mm hål & Dia6mm hål som bilden, hålets djup är 15mm.

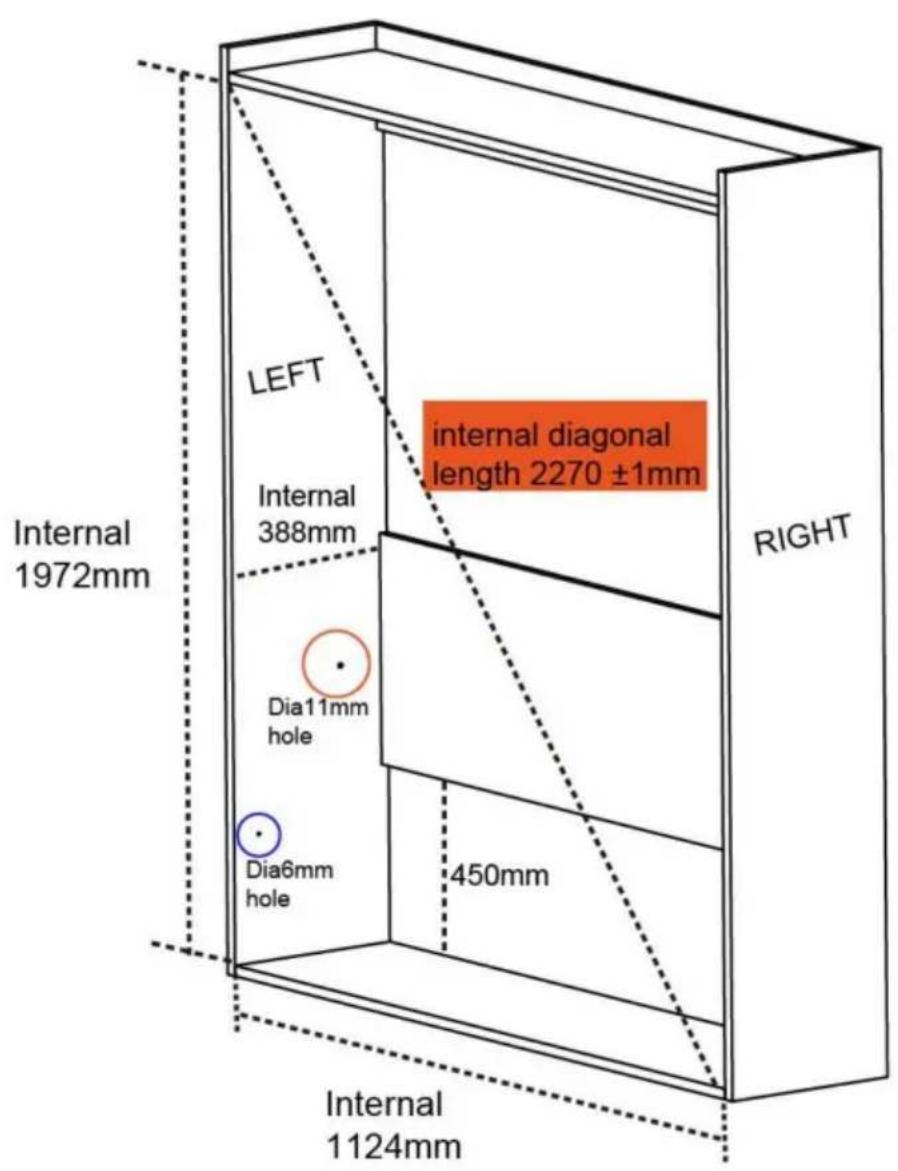

Gör skåpet med skruvar och vattentätt trälim, se till den invändiga dimensionen som bilden, se till att skåpet är stabilt och säkert.

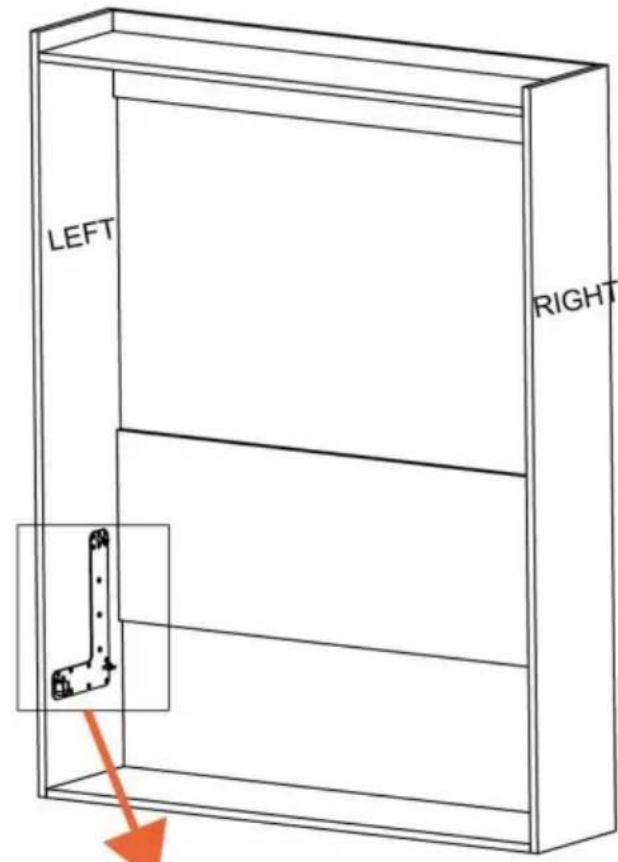

Steg 2:

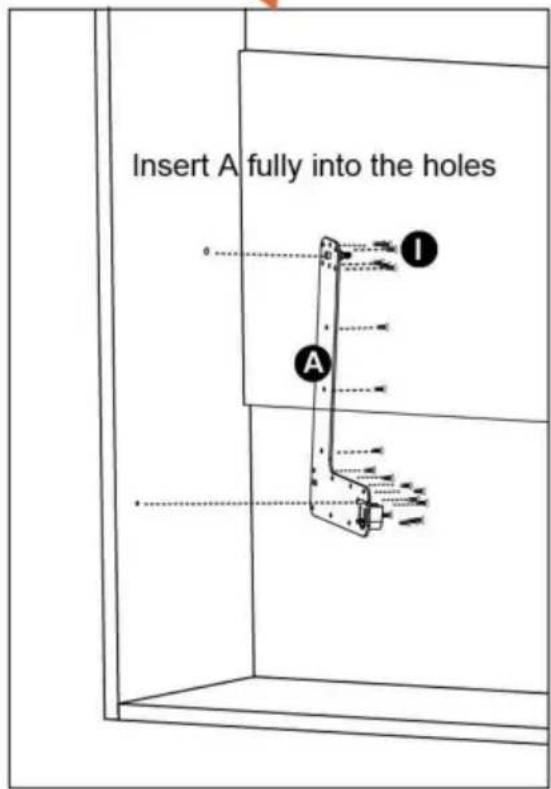

Sätt in stiftet på sidofästet A helt i hålet på 11 mm och 6 mm hålet, fäst a i skåpet med skruvarna I.

Upprepa ovanstående installation på andra sidan.

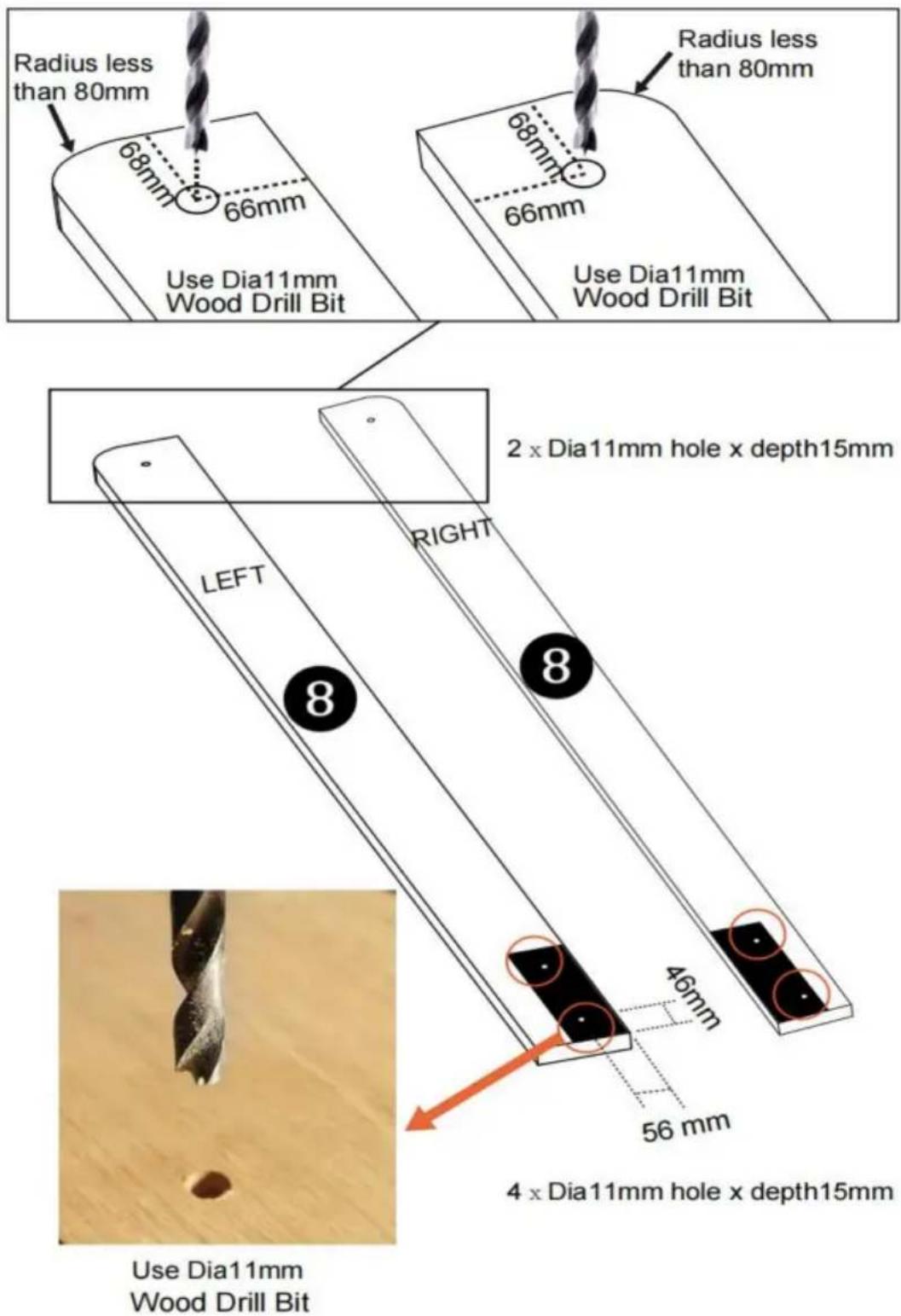

Steg 3: Sätt borrmallen på 306^*82 mm på panelen 8 och se till mallens kant är i jämnhöjd med panelen som bilden.

Markera mallens cirkulära hål på panelen 8 och ta sedan bort mallen och borra ett 11 mm hål som på bilden, hålets djup är 15 mm.

Markera borrhålen enligt mitten som på bilden på

en annan sida av panelen, borra sedan ett hål på 11 mm, hålets djup är 15 mm.

Steg 4:

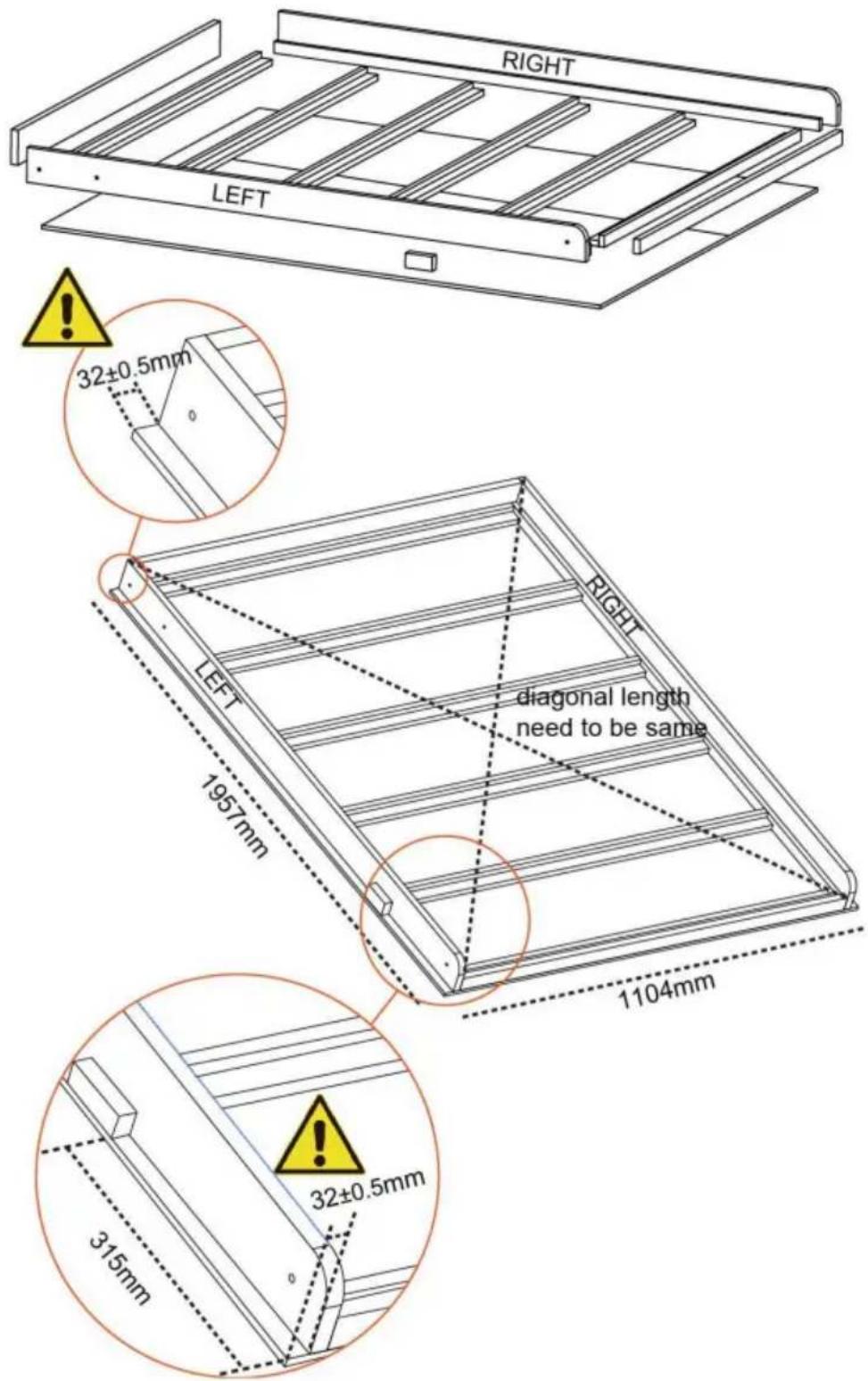

Gör sängramen med skruvar och vattentätt trälim som på bilden.

Se till att måttet från förklädespanelen till kanten av dörrpanelen är 32 mm som på bilden.

Se till att skåpet är stabilt och säkert.

Steg 5:

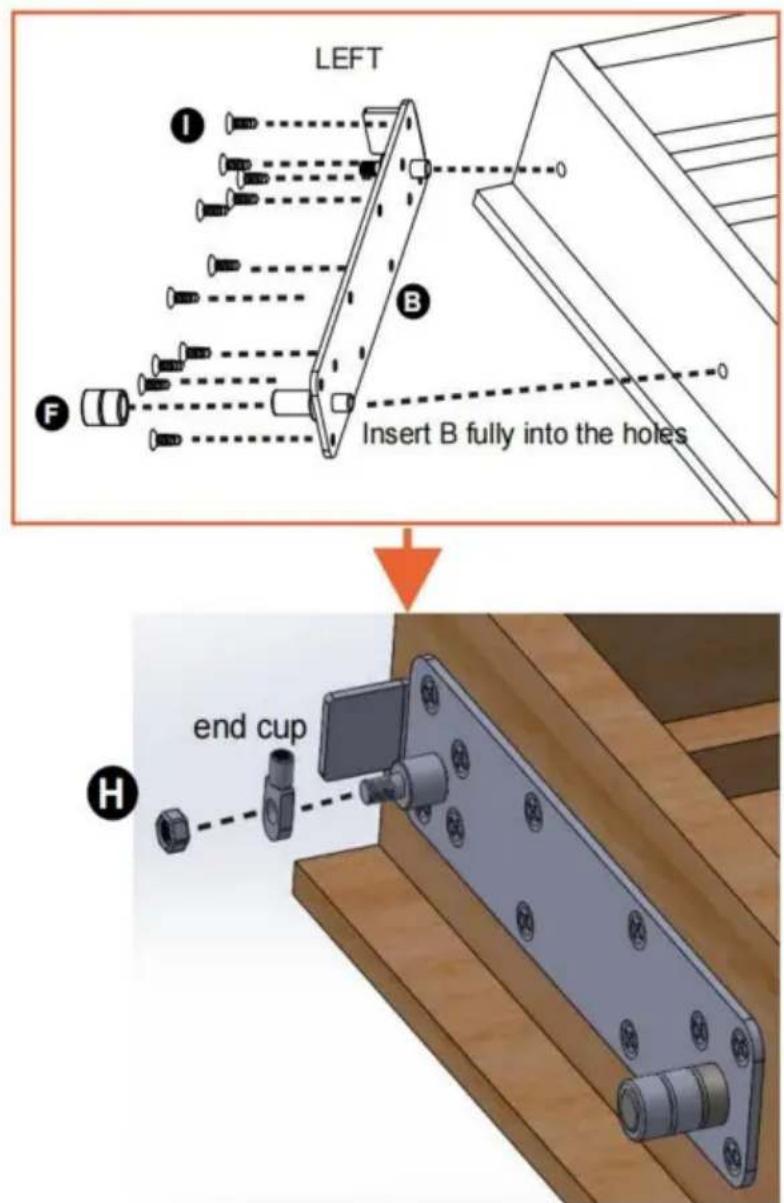

Sätt in stiftet på anslutningsfästet B helt i hålen med diameter 11 mm och fäst sedan B på sängramen med skruvarna I.

Sätt i 2 st lager F i anslutningsfästet B som på bilden.

Vrid gasfjäderns ändlock som på bilden, montera den sedan på anslutningsfästet B och fixera den med mutter H som på bilden.

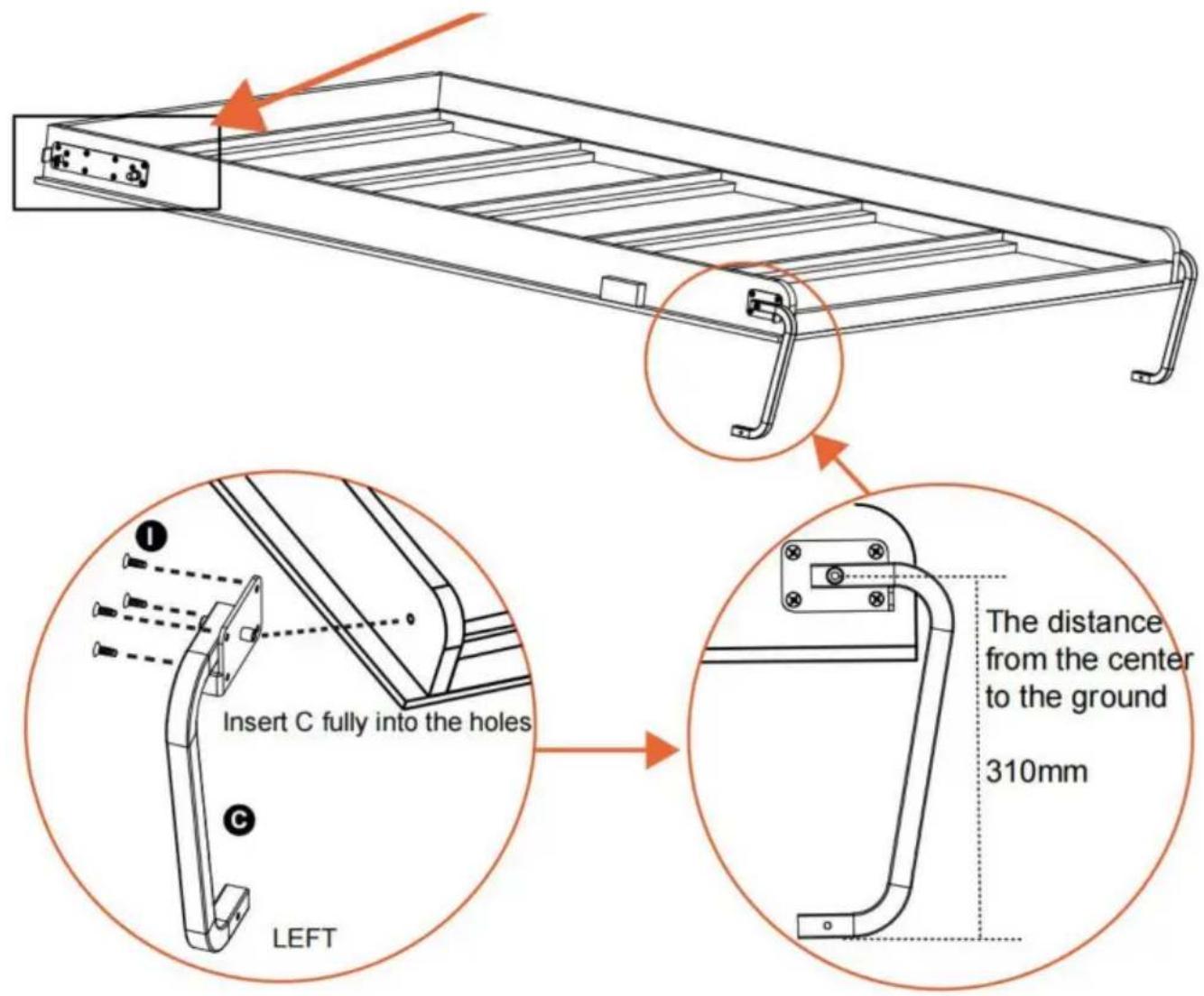

Sätt in stiftet på benet C helt i hålet med diameter 11 mm och fäst sedan C i sängramen med skruvar I. Håll avståndet från mitten till marken 310 mm som på bilden.

Upprepa ovanstående installation på andra sidan.

Steg

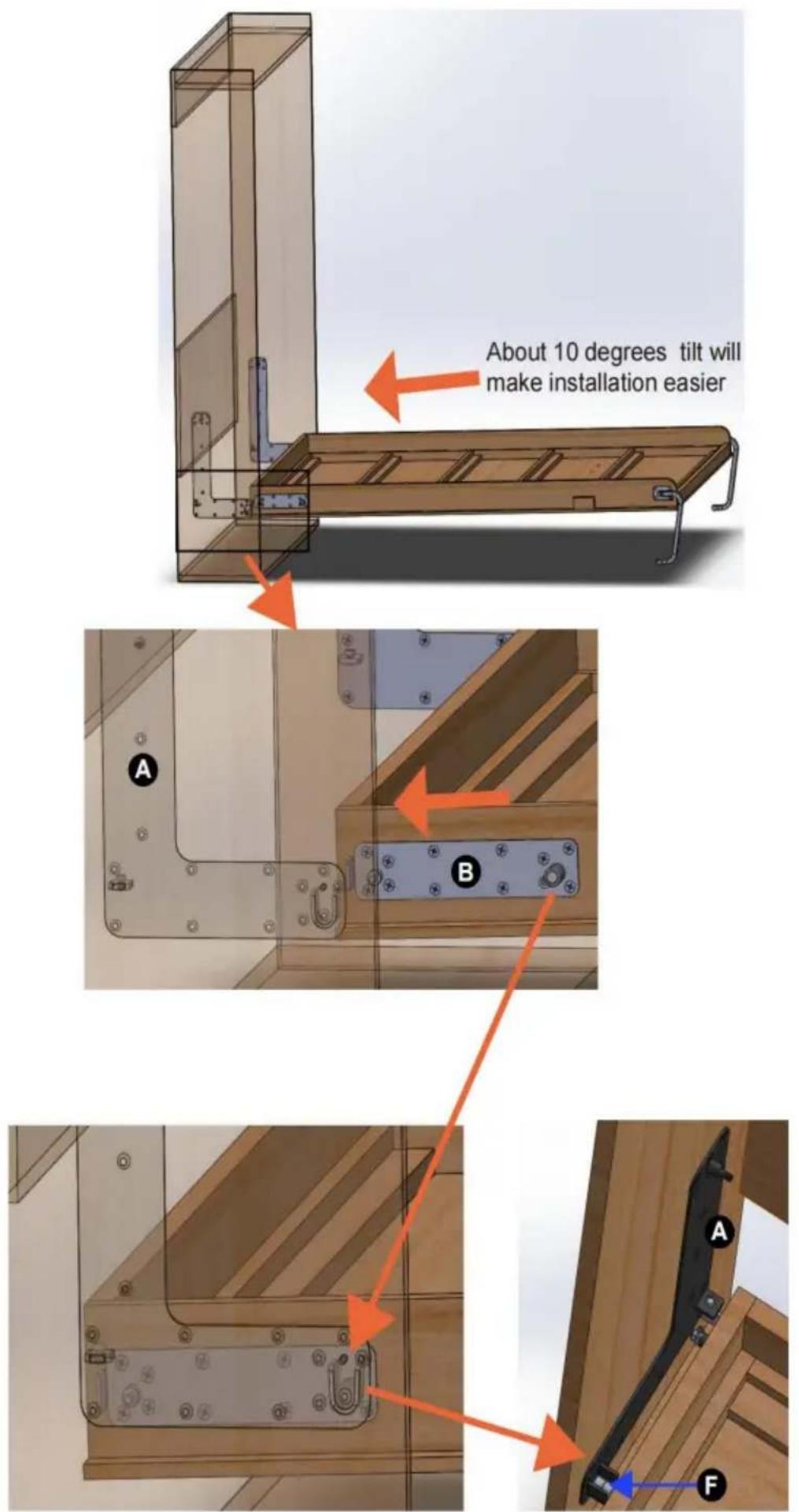

6: Sätt in sängramen med lite vinkel mot skåpet som på bilden. Sätt anslutningsfästet B med lager F på sidofästet A som på bilden. Montera handtaget på sängramen.

Steg

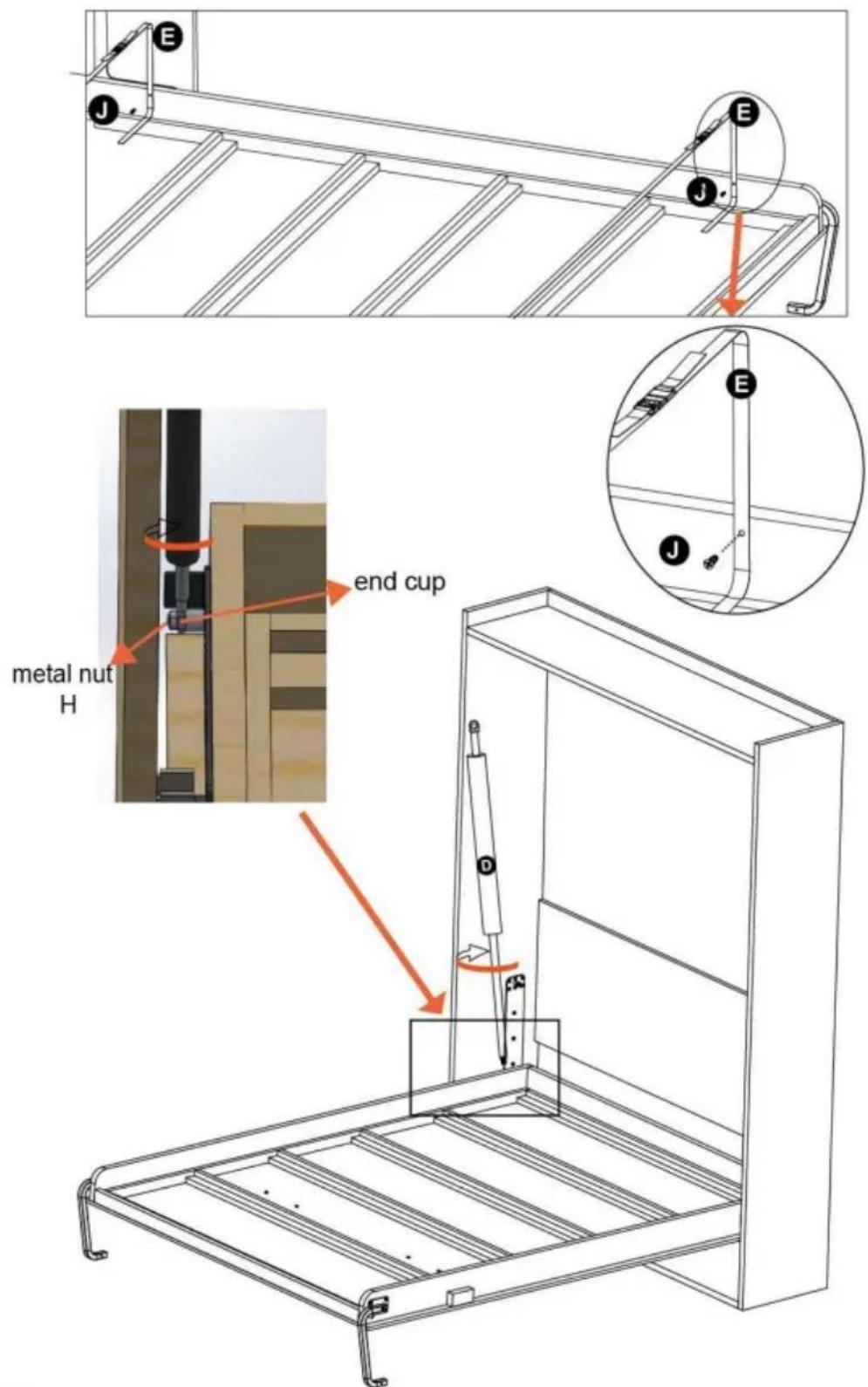

7: Fäst först de två madrassremmarna E till sängramen med en skruv J. Vrid sedan gasfjädern D in i gaveln som bilden, dra åt gasfjädern med gavel. Upprepa ovanstående

installation på den andra sidan.

Steg 8:

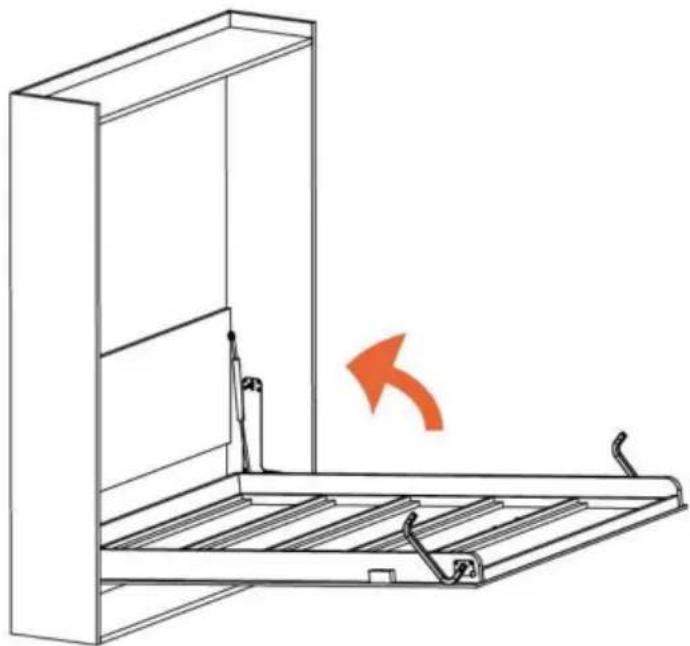

Stäng sängramen i skåpet som bilden.

Steg 9:

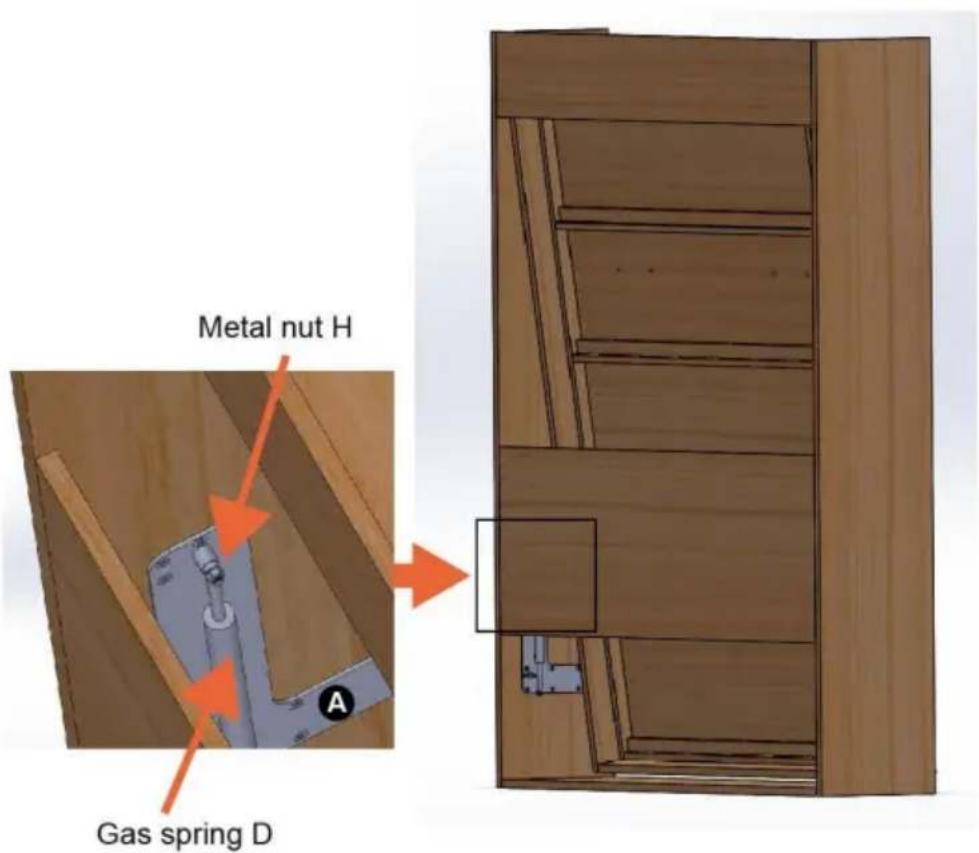

Montera gasfjädern D på A-fästet från baksidan av skåpet, fixera den med metallmutter H.

Upprepa ovanstående installation på andra sidan.

Steg 10:

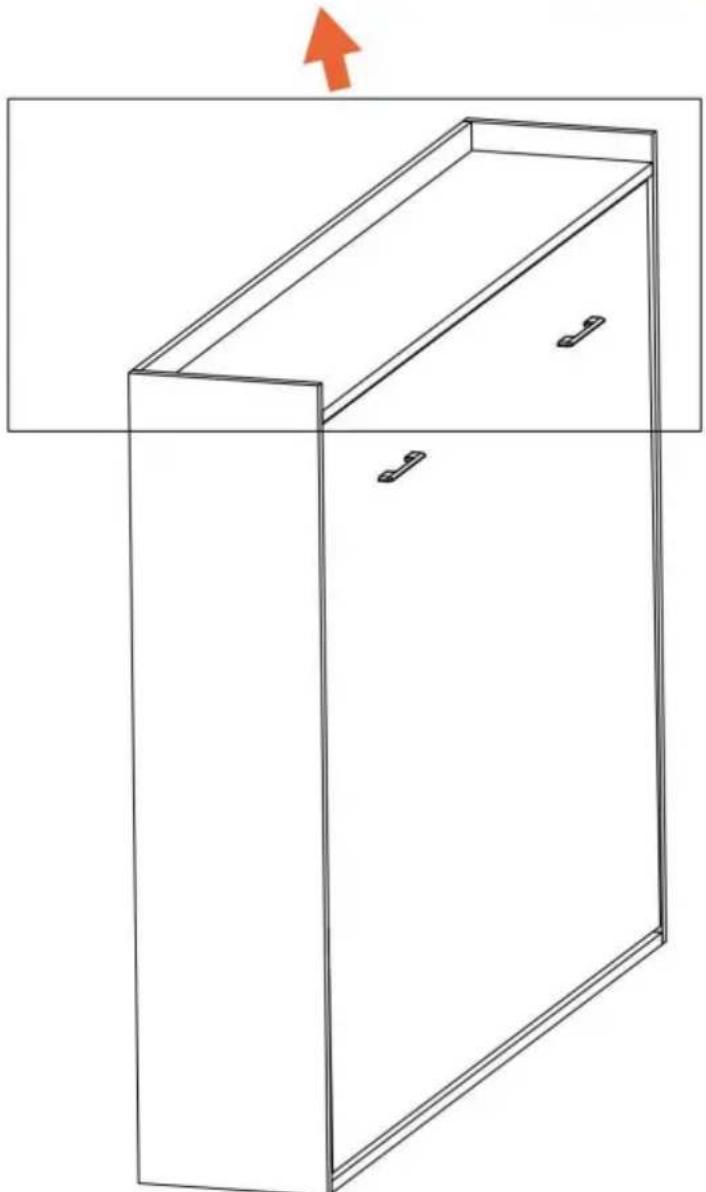

Fäst skåpet på en solid vägg. Skåpet ska fasas vid väggen innan du öppnar den.

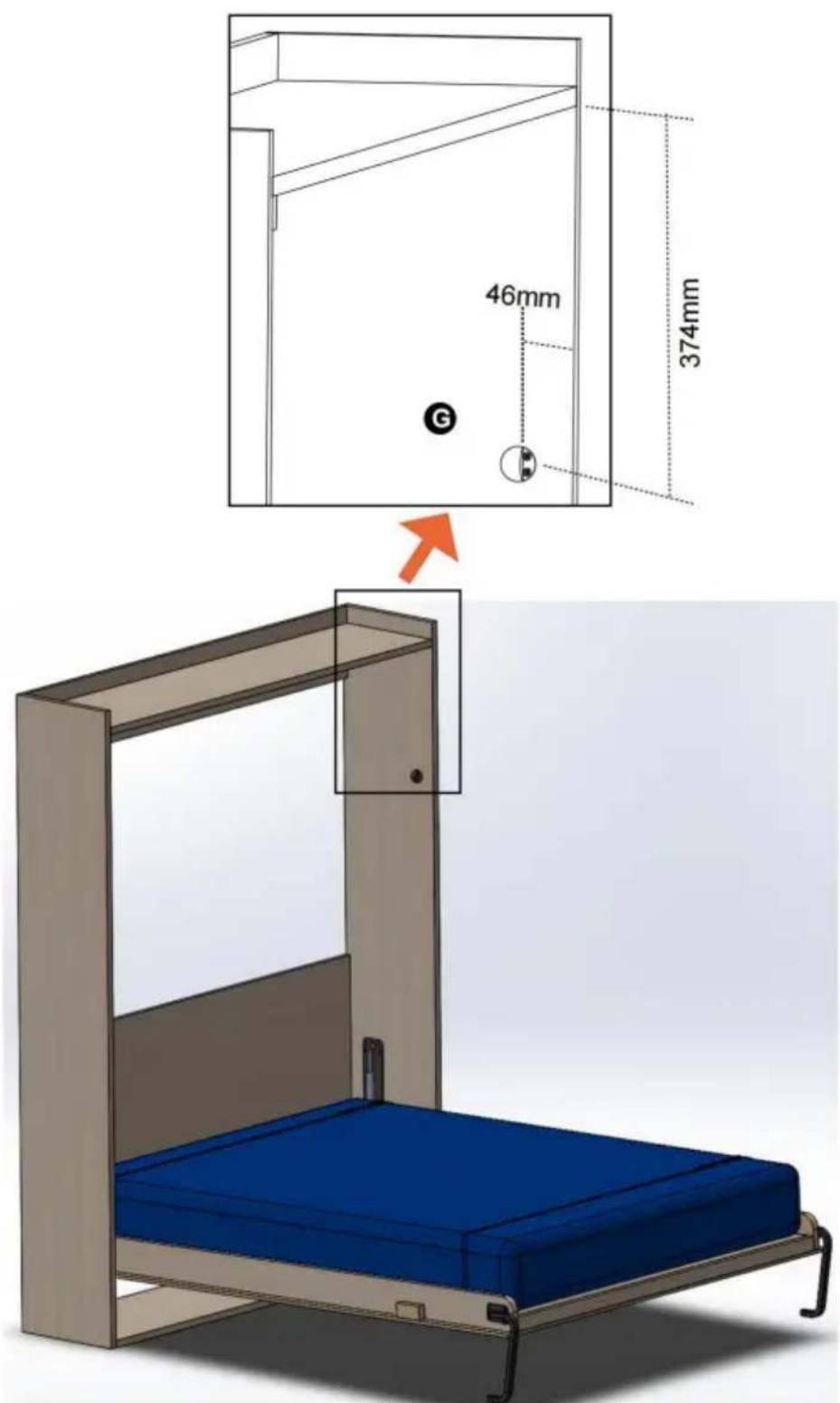

Steg 11:

Öppna sängen, sätt panelen 13 på sängramen.

Sätt madrassen på sängramen och fäst med remmarna E.

Montera proppen G på skåpet med skruvarna J.

Upprepa ovanstående installation på andra sidan.
