BEDIENUNGSANLEITUNG YFVTW245 Vevor
E-CrossStu GmbH, Mainzer Landstr. 69, 60329 Frankfurt am Main.
VEVOR®
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support
Schrankbett-Set
MODELL: YFVTW245
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
Schrankbett-Set
MODELL: YFVTW245
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
SICHERHEITSHINWEISE
1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das
Schrankbett-Bausatz verwenden.
Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollten es nicht ohne Aufsicht verwenden.
2. Bitte installieren Sie das Murphy-Bett-Set vollständig, bevor Sie das Bett benutzen, da es sonst zu ernsthaften Verletzungen kommen kann. 3. Überprüfen Sie die Stabilität und Sicherheit des Kits in regelmäßigen Abständen und verwenden Sie es nicht, wenn Schäden oder verdächtige Probleme auftreten. 4. Kinder sollten das Set nicht alleine zum Ausbreiten oder Verstauen des Bettes verwenden, da sie sonst Schaden nehmen können.
Vielen Dank, dass Sie sich für dieses Schrankbett-Set entschieden haben.
Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild gibt, finden Sie die Bedienungsanleitung am physischen Objekt.
PARAMETERLISTE
| Modell | YFVTW245 |
| Angepasste Modelle | Twin-Vertical |
| Matratzengröbe | B×L: 39×75 Zoll (990×1900 mm) |
| Matratzendicke | 6-10 Zoll (152-254 mm) |
| Maximales Matratzengewicht | 44 Pfund (20 kg) |
ANWEISUNGEN

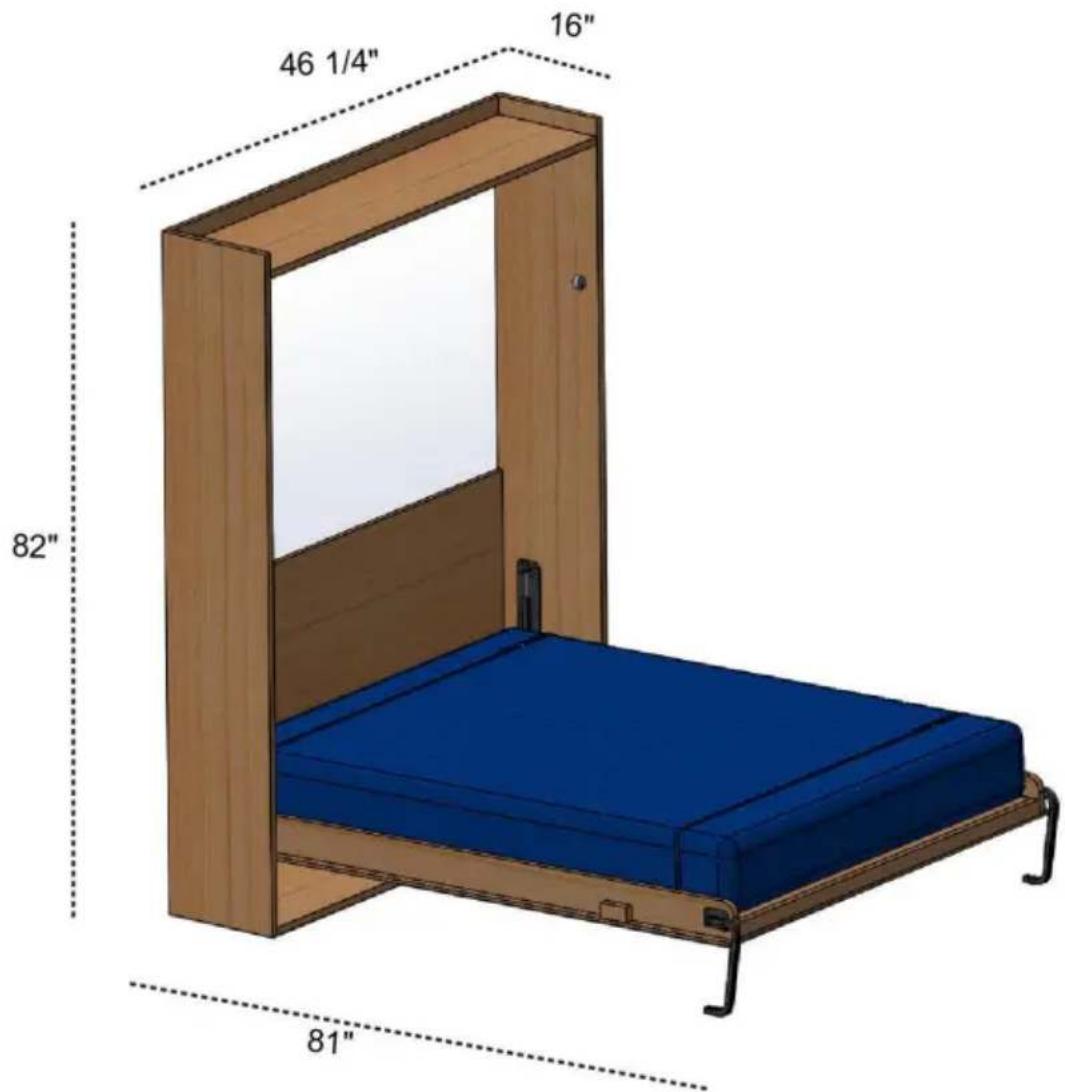

Murphy-Bett-Kit Eignung Twin-Vertical
Hinweis: Das Murphy-Bett-Set enthält kein Bett und keine Bettschränke, die
müssen vom Benutzer selbst ausgestattet werden.
Standard-Einzelmatratze
Maximalgewicht: 44 Pfund
Maximale Tiefe: 10y
Maximale Gewichtskapazität: 900 Pfund
1. Allgemeine Beschreibung
Verwendung
Das Schrankbettsystem ermöglicht es, die Bettfeder aus ihrer vertikalen Position im Schrank in eine horizontale Position zu bringen und sie schnell und einfach mit geringem Kraftaufwand als Bett zu verwenden.
Vor der Benutzung des Schrankbetts muss sich der Benutzer von seinem eigenen Zustand und dem Zustand des Zubehörs überzeugen.
Vor der Benutzung des Schrankbettes muss der Benutzer sicherstellen, dass auf der Liegefläche lediglich die Matratze und die Bettwäsche vorhanden sind.
2. Sicherheit
Sicherheitsnorm
Die Einhaltung der Sicherheitsnormen ermöglicht es dem Benutzer, sicher zu arbeiten, ohne Gefahr zu laufen, sich selbst oder andere zu schädigen.
Es ist verboten, das Produkt ohne Matratze auf der
Bettfederoberfläche zu verwenden.
Es ist verboten, das Bett für einen anderen Zweck zu verwenden als den
zuvor im Abschnitt VERWENDUNG beschriebenen.
Eine unsachgemäße Installation oder eine nicht von Fachhandwerkern durchgeführte Installation
kann zu Ablösungen, Brüchen oder Funktionsstörungen führen und
Personen, Sachen oder Tiere. Alle gegebenen Anweisungen müssen tatsächlich befolgt und beobachtet werden.
Vor der Inbetriebnahme des Produkts müssen sich die Benutzer über dessen Funktionen im Klaren sein und seine technischen Eigenschaften durch eine genaue und vollständige Lektüre dieser Bedienungsanleitung kennenlernen.
Manipulationen oder der Austausch von Bauteilen sind nicht zulässig.
Die Verwendung von Zubehör oder Ersatzteilen, die nicht von uns empfohlen werden,
durch den Lieferanten, stellt eine unsachgemäße und gefährliche Verwendung des Produktes dar.
Es ist strengstens verboten, Sicherheitsvorrichtungen und Schutzvorrichtungen zu entfernen.
(Etiketten) am Gerät; überprüfen Sie regelmäßig die zufällige Position auf dem
Mechanismus von Decken oder anderen. Bevor Sie mit der Wartung beginnen, reparieren
Arbeiten oder Reinigung muss der Bediener alle technischen
Informationen in diesem Handbuch. Alle Wartungs- und Reparaturarbeiten müssen
nur von qualifiziertem Personal durchgeführt werden.
WARNUNG !!!
Stellen Sie das Produkt niemals in die Nähe von Wärmequellen. Positionieren und verriegeln Sie das Bett. Das System muss frei von Objekten gehalten werden, die seine Bewegung behindern könnten.
Die in dieser Anleitung enthaltenen Anweisungen und Vorschriften müssen stets beachtet werden.
Schlagen Sie vor, die folgenden Materialien für Holzschränke und Inbetriebnahme zu verwenden.
Holzstübchen

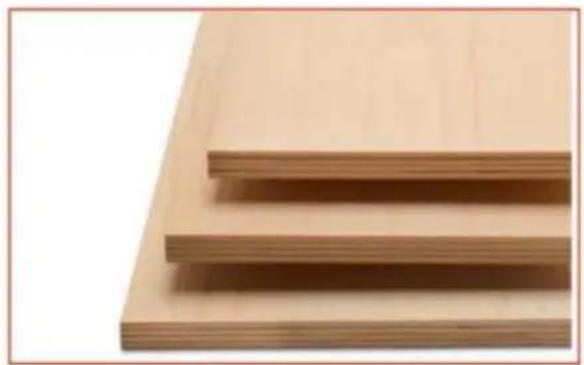

Sperrholzplatte
Technische Eigenschaften
| Kabinett | 1 | |||
| MaterialNummer | Abmessungen | IQTY | Wichtig | |
| 1 | 1 Zoll Sperrholz 2082*406*25 mm 2 | Intern Dimensionen von Kabinett: 1124*388*1972 mm | ||
| 2 | 1 Zoll Sperrholz 1124*388*25mm | 1 | ||
| 3 | 1 Zoll Sperrholz 1124*406*25mm | 1 | ||
| 4 | 3/4 Zoll Sperrholz | 1124 x 550 x 18 mm | 1 | |
| 5 | 3/4 Zoll Sperrholz | 1124 x 250 x 18 mm | 1 | |
| Bett rahmen | 13 6 12 11 9 | |||
| Nummer Material Abmessungen IQTY Wichtig | ||||
| 6 | 3/4 Zoll Holz | 40*20*950 mm | 12 | Gewicht des Betriebmens: 42 kg (92,4 Pfund) Dimensionen von Betriebnahme: 1947*1104*132 mm |
| 7 | 3/4 Zoll Holz | 40*20*1897 mm 2 | ||
| 8 | 1 Zoll Sperrholz | 1947*120*25 mm 2 | ||
| 9 | 1 Zoll Sperrholz | 990*50*25 mm 1 | ||
| 10 | 1-1/2 Zoll Holz | 32 x 32 x 100 mm | 1 | |
| 11 | 1/2 Zoll Sperrholz | 1947*1104*12 mm 1 | ||
| 12 | 1 Zoll Sperrholz | 990*120*25 mm 1 | ||
| 13 | 3/8 Zoll Sperrholz | 1892*986*9 mm 1 | ||
| Bett rahmen | 14 | |||
| Nummer Material | Abmessungen | IQTY | Wichtig | |
| 14 | Matratze | 990*1900*(152-25 4) mm (39*75*(6-10)Zoll) | 1 | Gewicht von Matratze: 20 kg (44 Pfund) |
| Gesamtgewicht von Betriebten und Matratze MUSS SEIN: | 61-64 kg (134 Pfund - 141 Pfund) | |||
Sicherheits- und Pflegehinweise
- Überprüfen Sie, ob Sie alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge haben.
Alle Armaturen aus den Plastiktüten entnehmen und in ihre
- Halten
Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten
Erstickungsgefahr bei
Verschlucken. • Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile auszubreiten, bevor Sie beginnen. - Stellen Sie sich während der Montage nicht auf das Produkt und belasten Sie es nicht, da dies zu Verletzungen führen kann. Schaden verursachen. - Montieren Sie das Objekt so nah an seinem endgültigen Standort (im selben Raum) wie möglich.
Bauen Sie das Gerät auf einer weichen, ebenen Fläche zusammen, um Schäden am Gerät oder am Boden zu vermeiden. • Teile der Montage lassen sich mit 2 Personen leichter durchführen.
- Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verringern, stellen Sie sicher, dass Ihre Bohrmaschine auf eine niedrige Drehmomenteinstellung eingestellt ist.

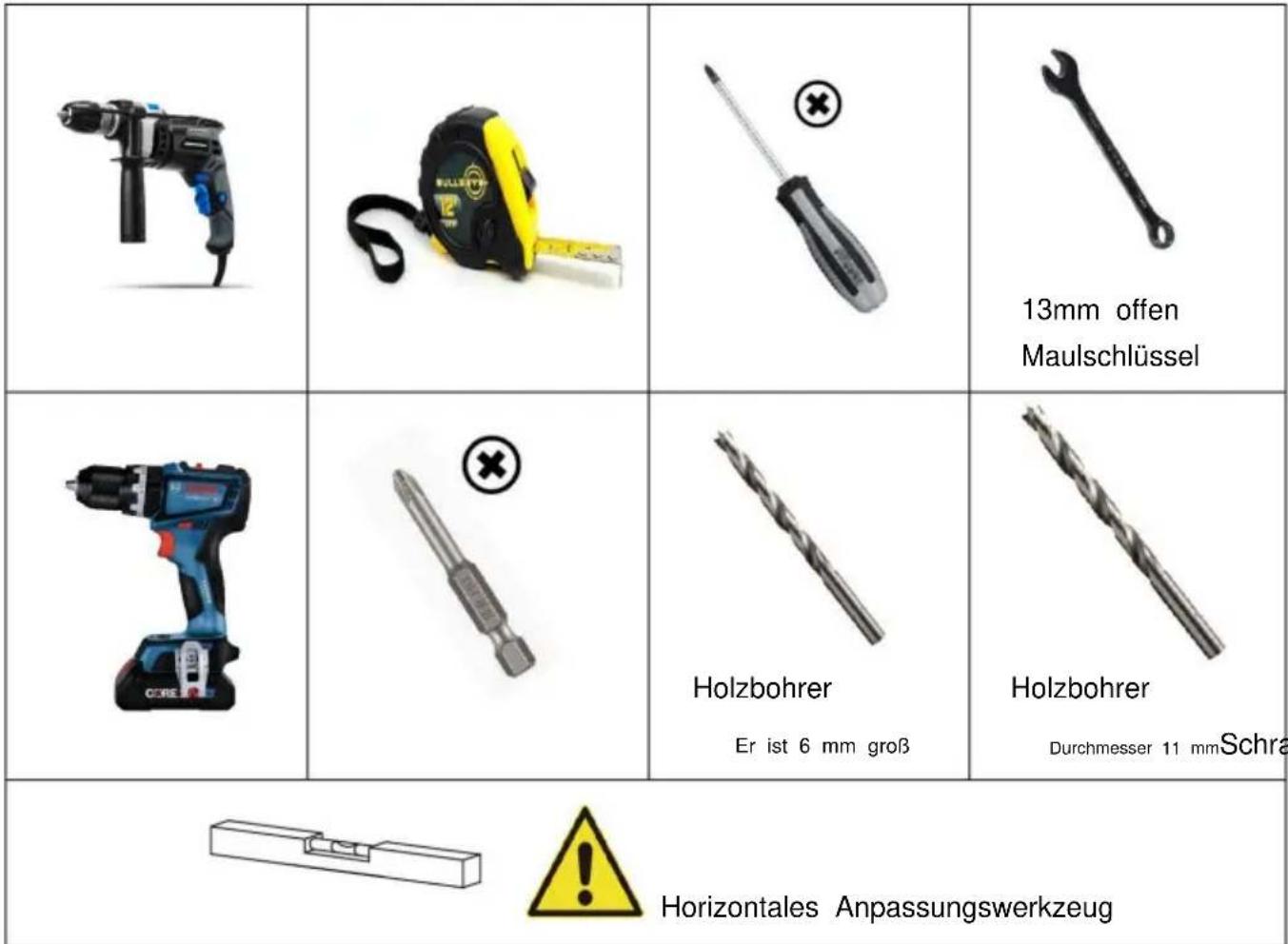

Installieren Sie die erforderlichen Werkzeuge
Liste der Bausatzteile
Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Baugruppe fertigzustellen. In einigen Fällen werden möglicherweise mehr Armaturen geliefert, als benötigt werden.
| D: YFGS300700A x 2 Stück | E: Matratzengurt x 2 Stück | F: Lager x 4 Stück |
| G: Stopper x 2 Stück | H: Metallmutter M8x 4 Stück | Schrauben I: M5 x 20 mm x 72 Stück |
| J: Schraube M4x20mm x8 Stück | Bohrschablone: 710*294m | Bohrschablone: 306*82mm |

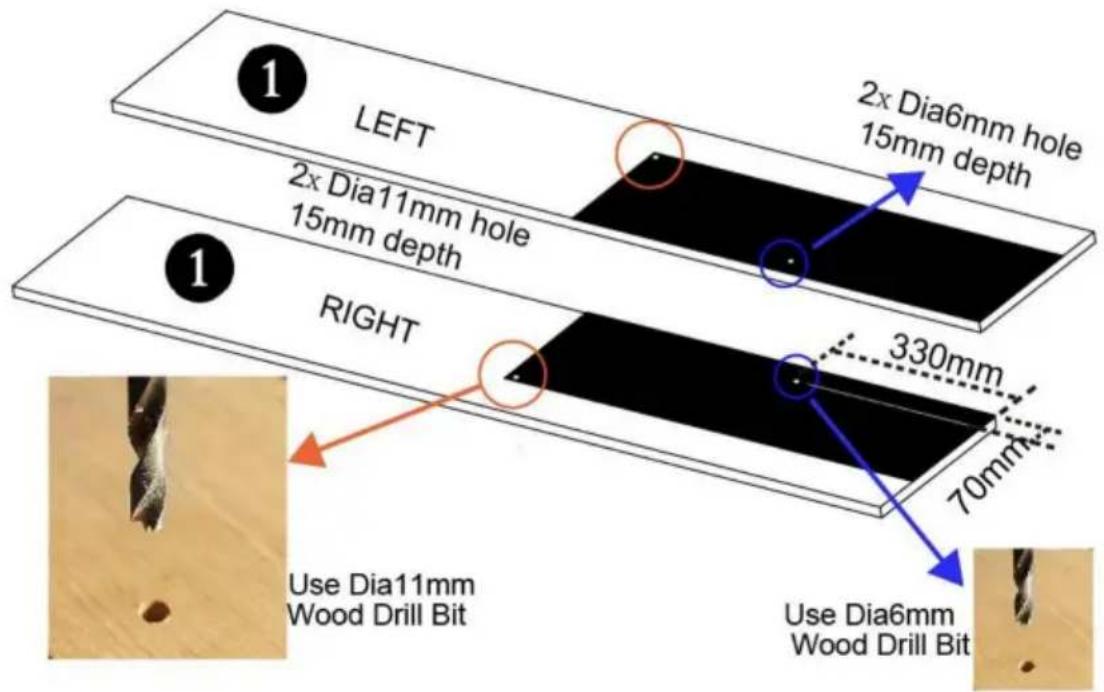

Konstruktionsanleitung Schritt
1: Bauen Sie den Schrank. Legen
Sie die Bohrschablone 710 × 294 mm auf die Seitenwand und stellen Sie sicher, dass die Kanten der Schablone bündig mit der Seitenwand abschließen (siehe Abbildung).
Markieren Sie das runde Loch der Schablone auf der Seitenwand, entfernen Sie dann die Schablone und bohren Sie ein Loch mit 11 mm Durchmesser und 6 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.
Bauen Sie den Schrank mit Schrauben und wasserfestem Holzleim zusammen. Achten Sie auf die Innenmaße wie auf dem Bild und stellen Sie sicher, dass der Schrank stabil und sicher ist.

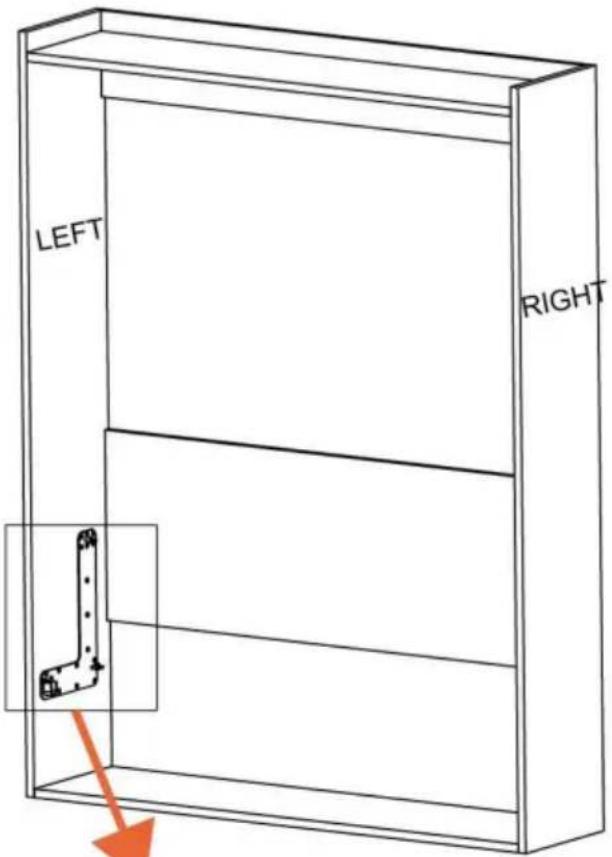

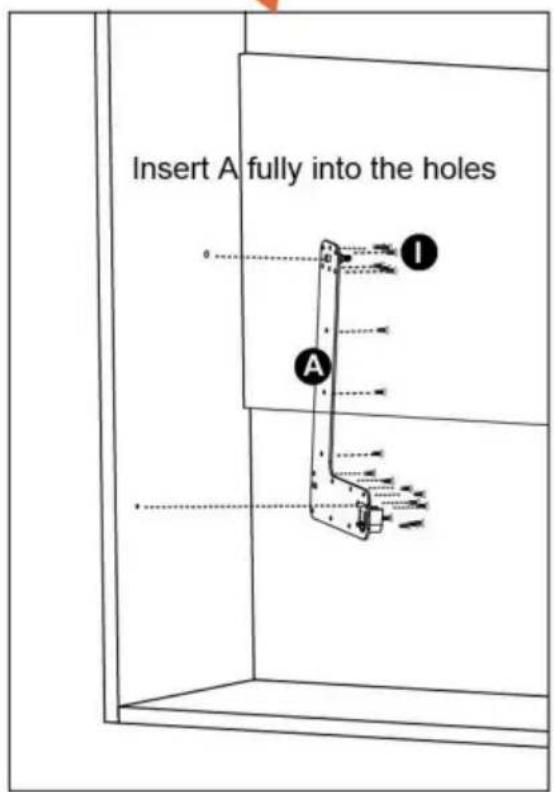

Schritt 2:
Stecken Sie den Stift an der Seitenhalterung A vollständig in die Löcher mit 11 mm Durchmesser und 6 mm Durchmesser und befestigen Sie A mit den Schrauben I am Schrank.
Wiederholen Sie die obige Installation auf der anderen Seite.

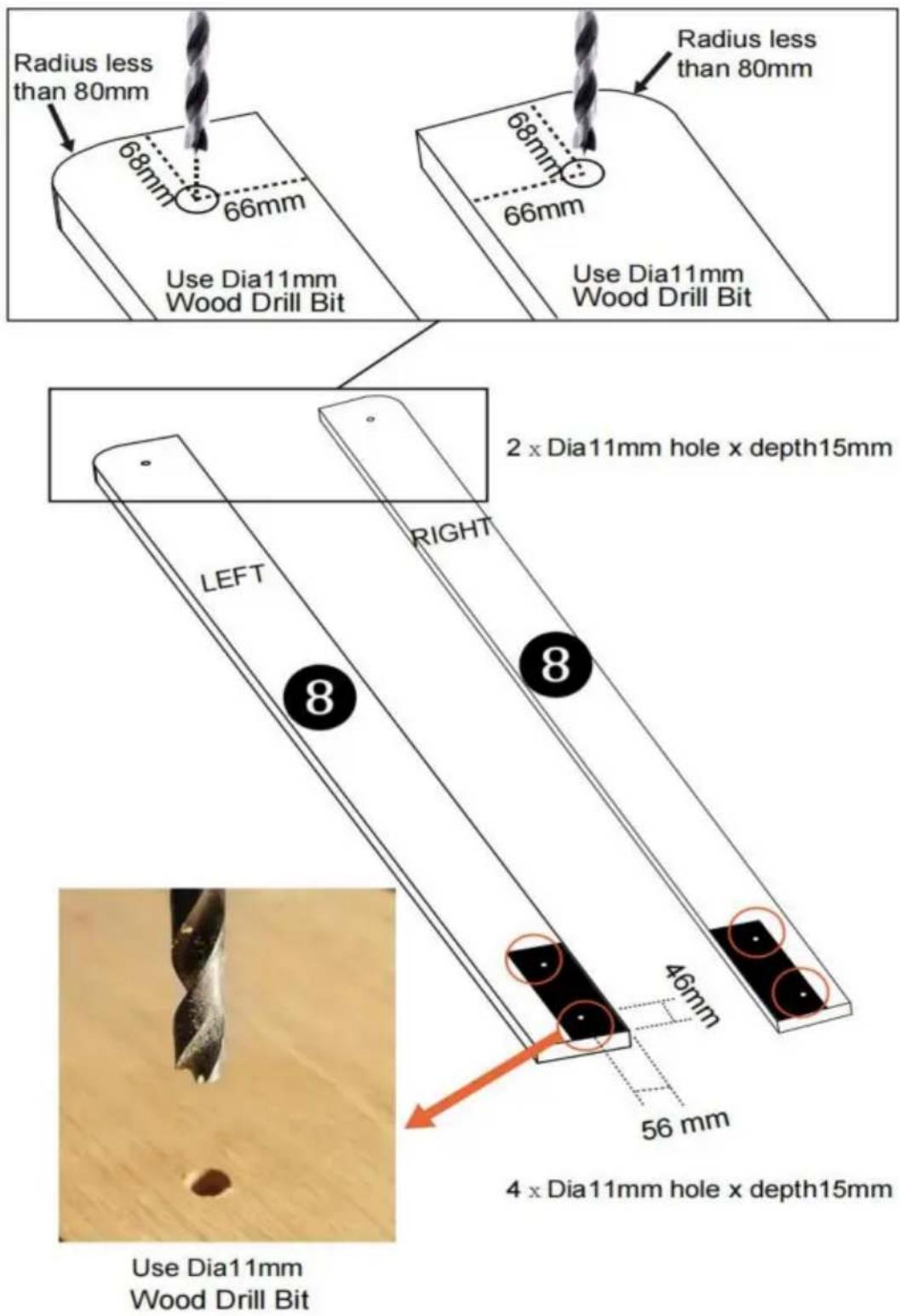

Schritt 3: Legen Sie die Bohrschablone von 306 × 82 mm auf das Panel 8 und stellen Sie sicher,
dass die Kanten der Schablone bündig mit der Platte sind, wie auf dem Bild.
Markieren Sie das runde Loch der Schablone auf der Platte 8, entfernen Sie dann die
Schablone und bohren Sie ein Loch mit 11 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.
Markieren Sie die Bohrlöcher entsprechend den Abmessungen wie im Bild auf
Bohren Sie auf der anderen Seite der Platte ein Loch mit 11 mm Durchmesser und einer Lochtiefe von 15 mm.
Schritt 4:

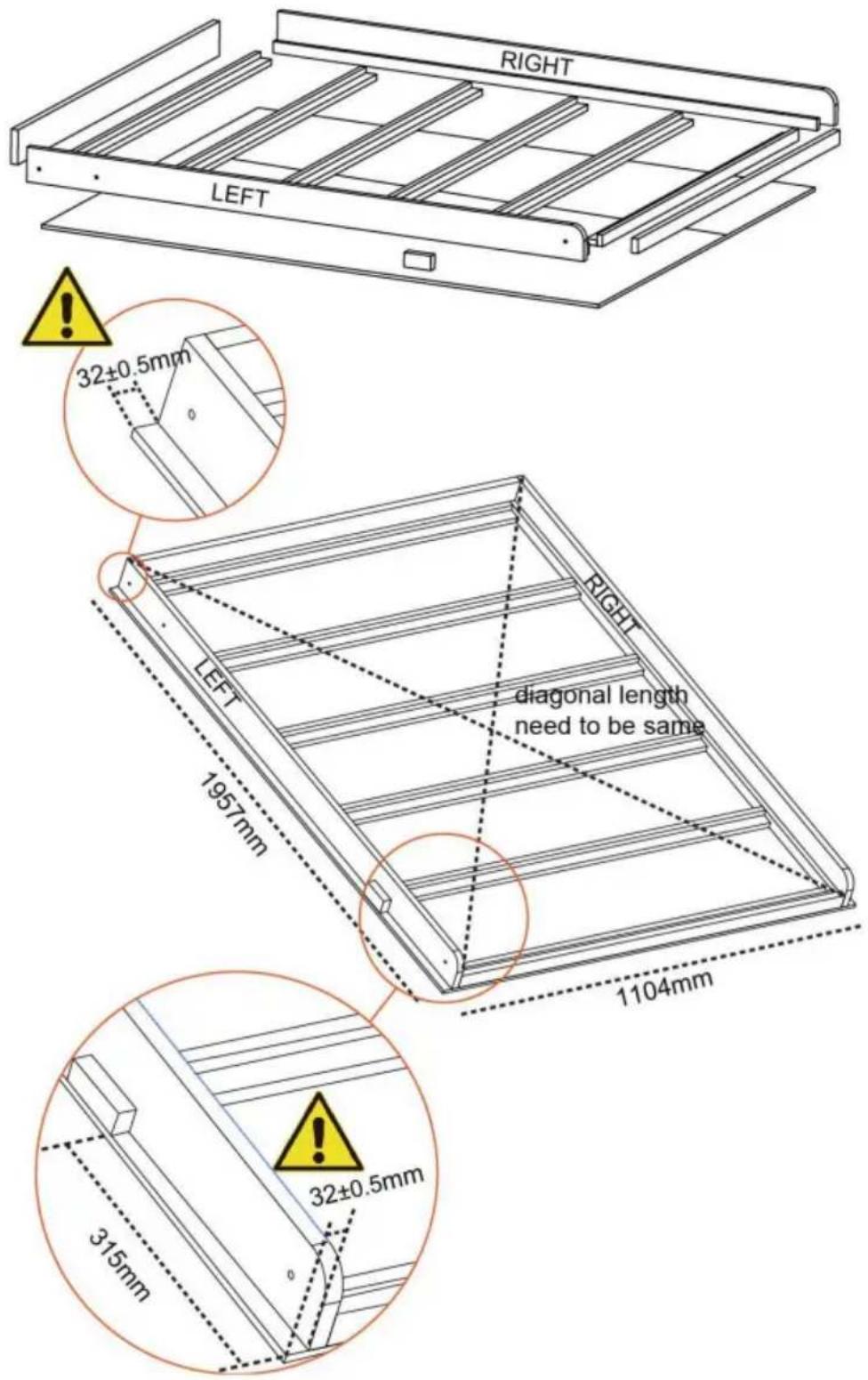

Bauen Sie den Bettrahmen mit Schrauben und wasserfestem Holzleim wie abgebildet.
Achten Sie auf die Abmessung von der Schürzenplatte bis zur Kante der Türplatte.
Sie beträgt 32 mm, wie auf dem Bild.
Behalten Sie die Diagonallänge bei, sie ist wie im Bild.
Stellen Sie sicher, dass der Schrank stabil und sicher ist.
Schritt 5:

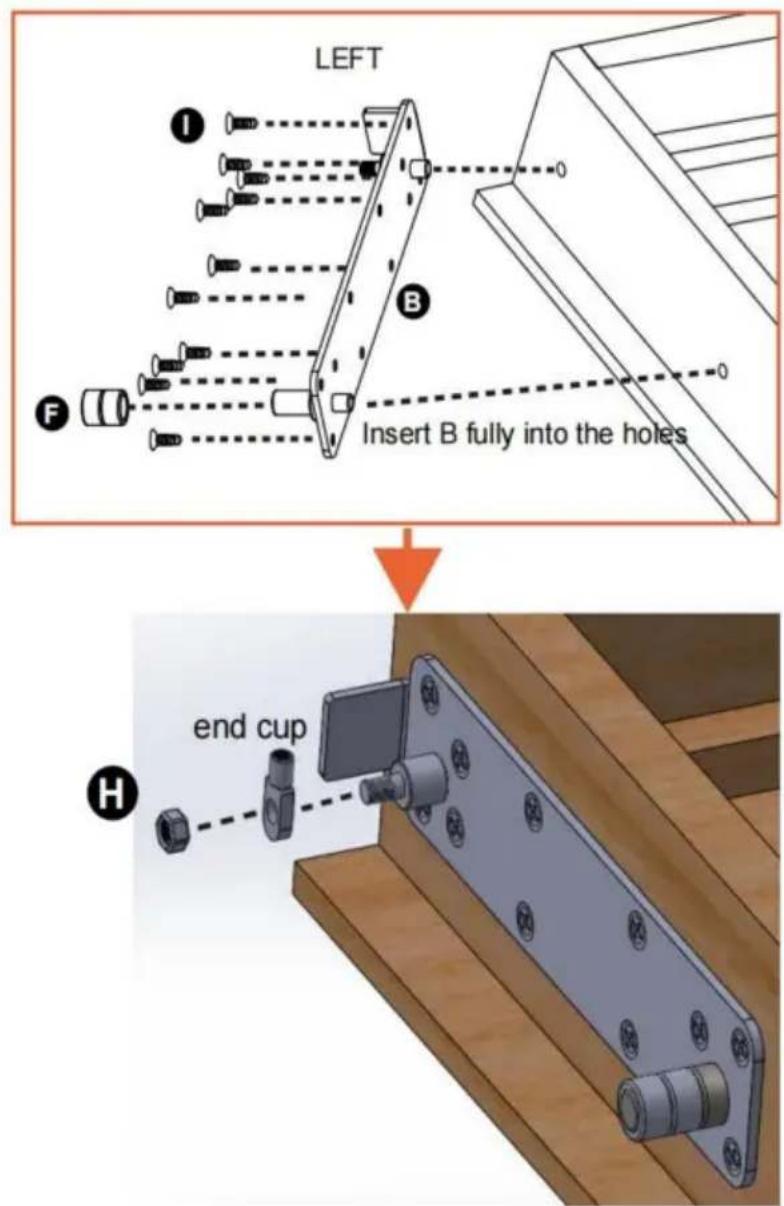

Stecken Sie den Stift an der Verbindungshalterung B vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie B anschließend mit den Schrauben I am Bettrahmen.
Setzen Sie 2 Lager F in die Verbindungshalterung B ein, wie in der Abbildung dargestellt.

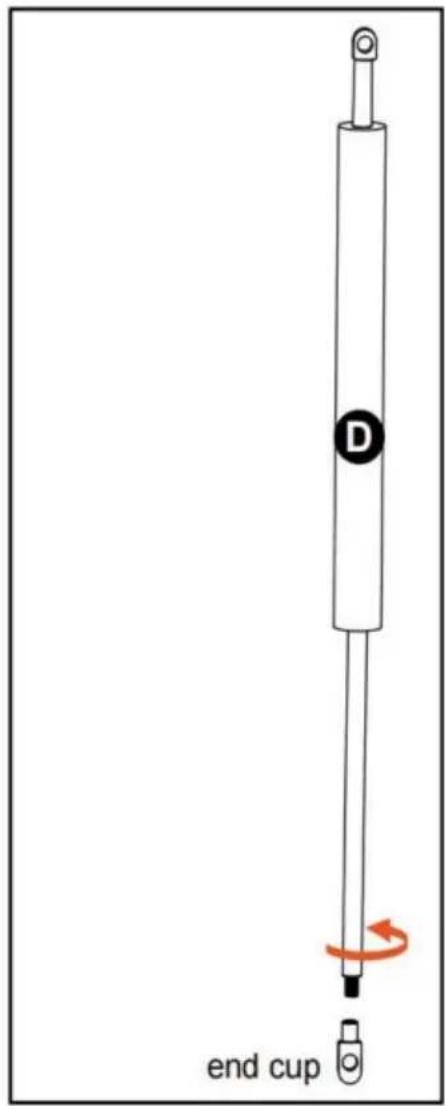

Drehen Sie die Endkappe der Gasfeder wie abgebildet nach außen, montieren Sie sie dann an der
Verbindungshalterung B und befestigen Sie sie wie abgebildet mit der Mutter H.

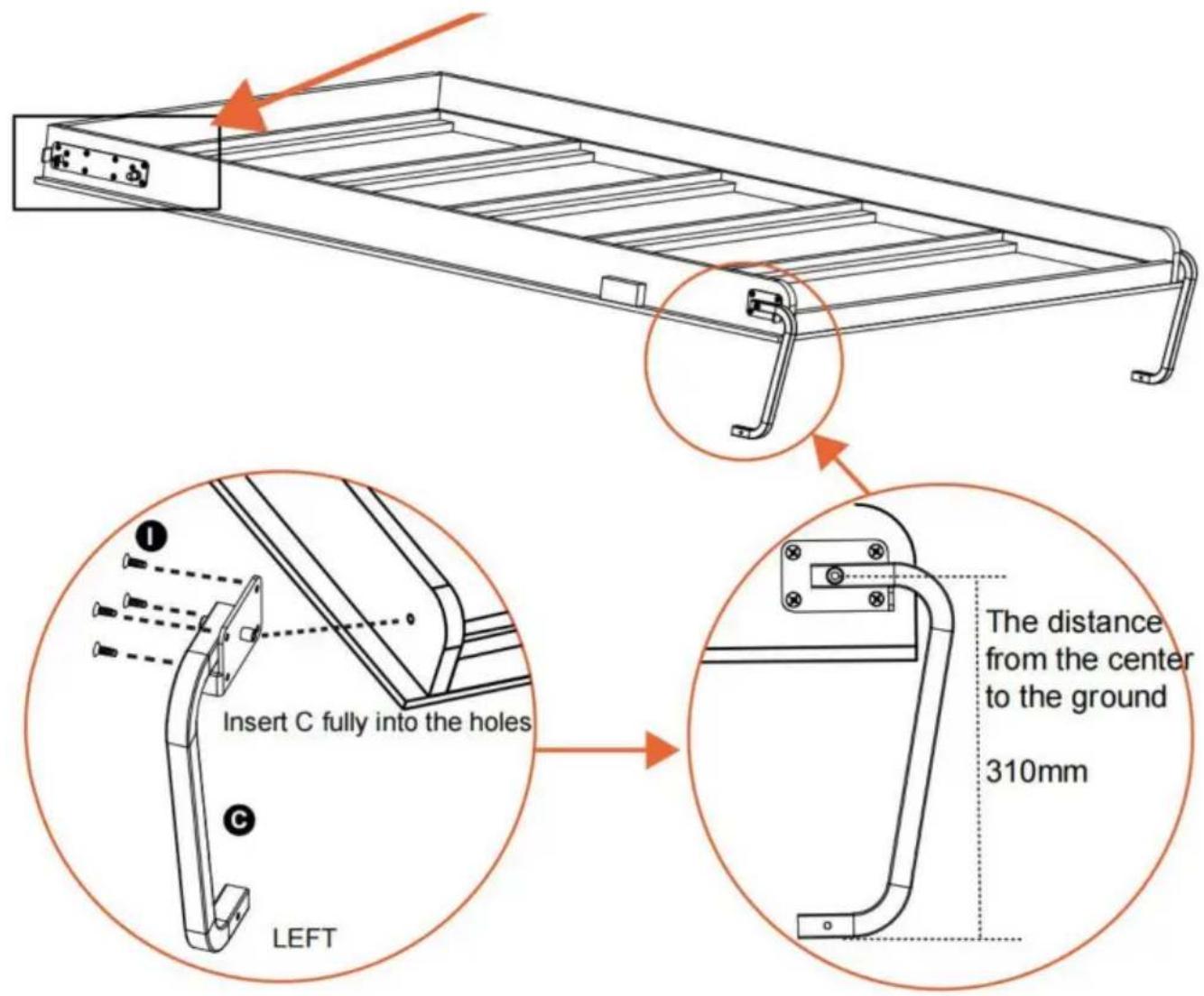

Stecken Sie den Stift am Bein C vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie C dann mit den Schrauben I am Bettrahmen. Achten Sie darauf, dass der Abstand von der Mitte zum Boden 310 mm beträgt, wie auf dem Bild.
Wiederholen Sie die obige Installation auf der anderen Seite.

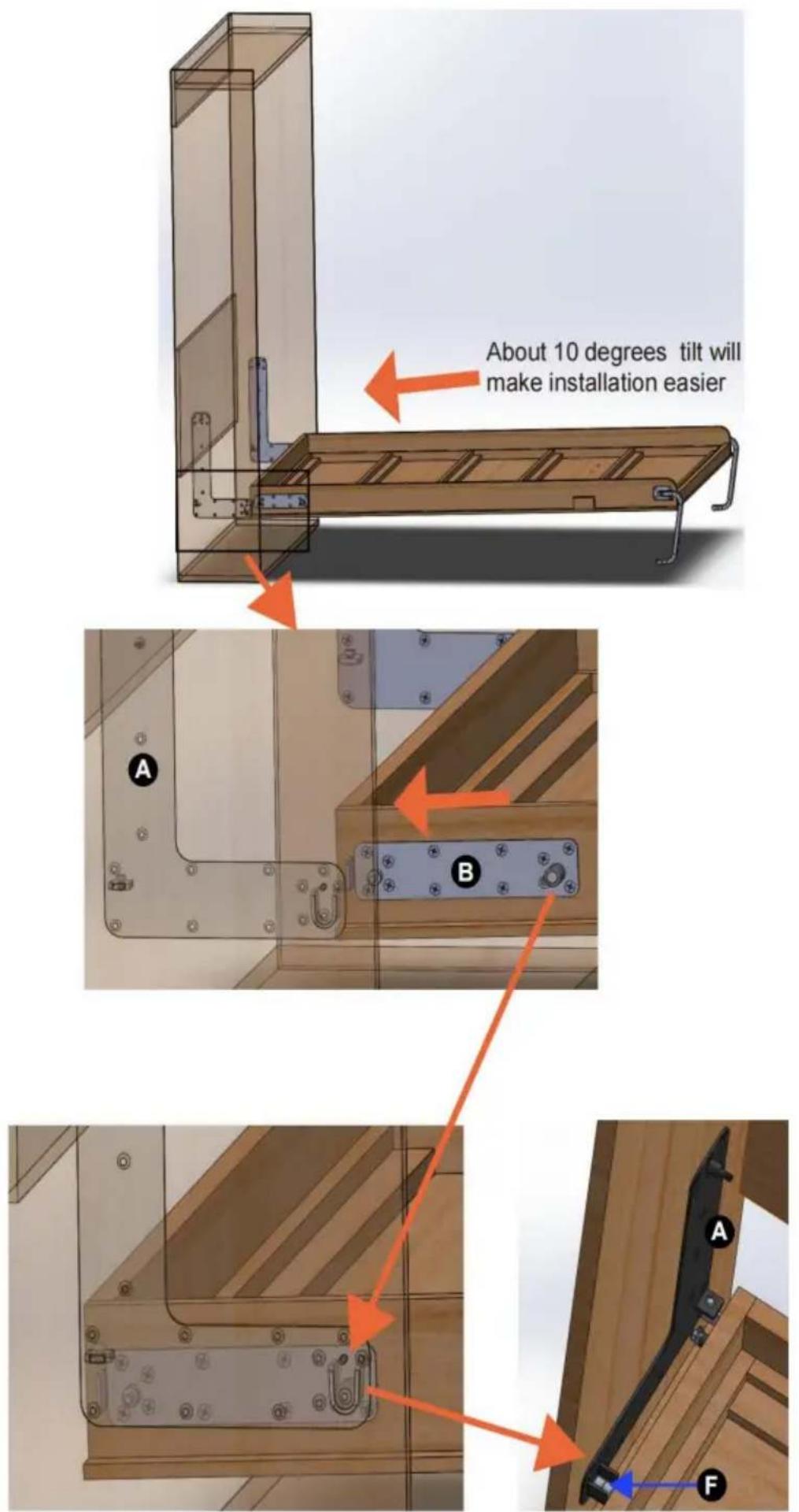

Schritt 6:
Setzen Sie den Bettrahmen mit einem kleinen Winkel zum Schrank ein, wie auf dem Bild. Setzen Sie die Verbindungshalterung B mit Lager F auf die Seitenhalterung A, wie in der Abbildung dargestellt. Befestigen Sie den Griff am Bettrahmen.
Schritt

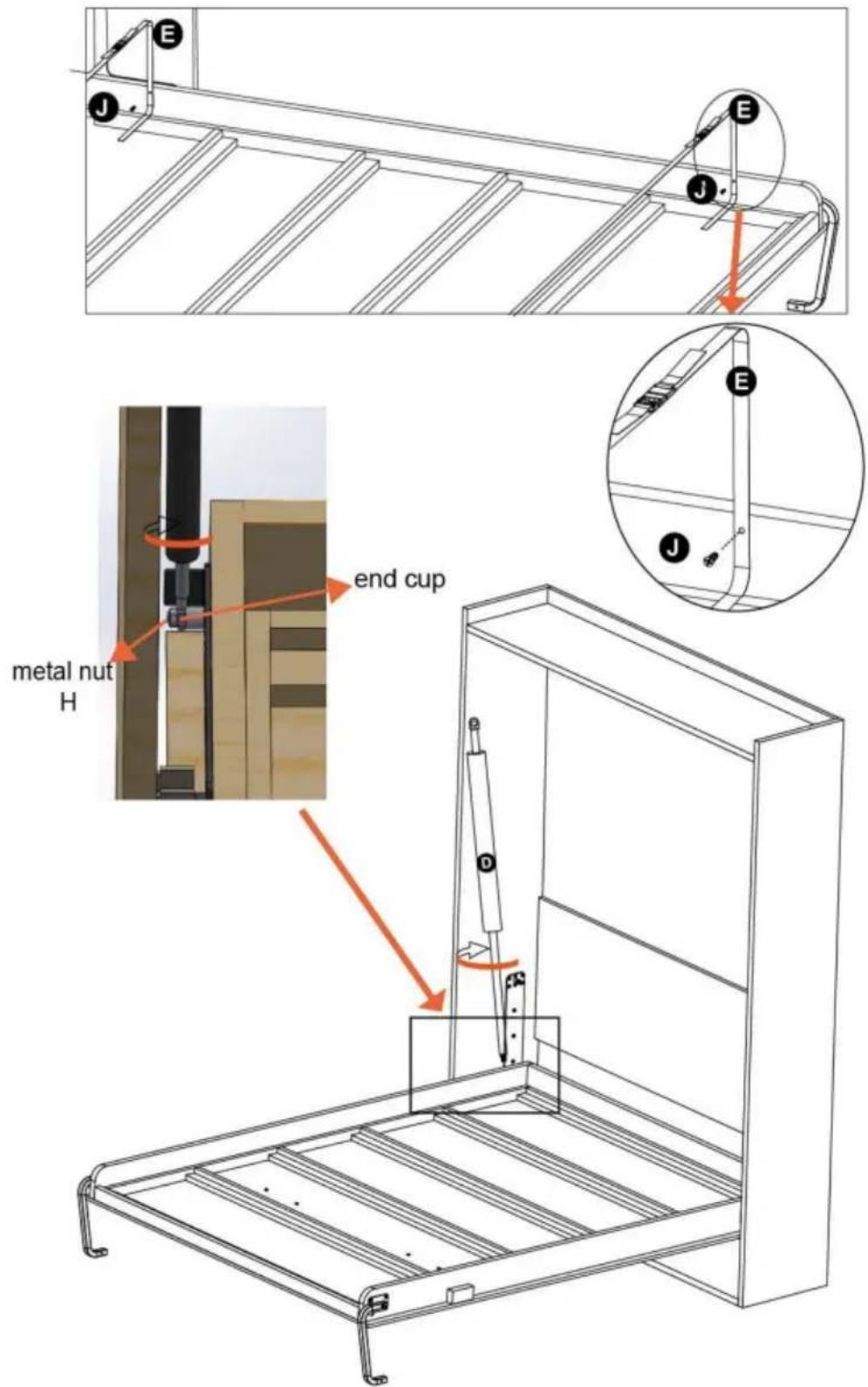

7: Befestigen Sie zuerst die beiden Matratzengurte E mit einer Schraube J am Bettrahmen. Drehen Sie dann die Gasfeder D wie abgebildet in die Endkappe und ziehen Sie die Gasfeder mit der
Endkappe fest. Wiederholen Sie die obige Installation auf der anderen Seite.

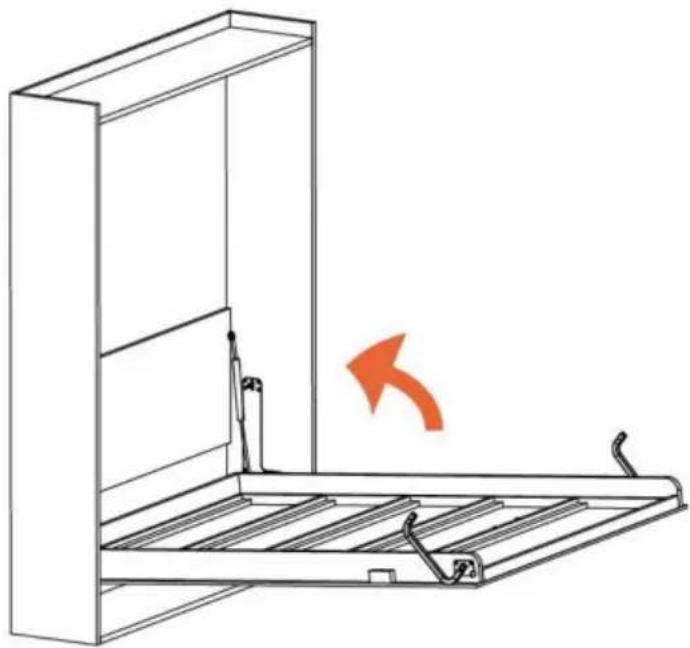

Schritt 8:
Schieben Sie den Bettrahmen wie abgebildet in den Schrank.

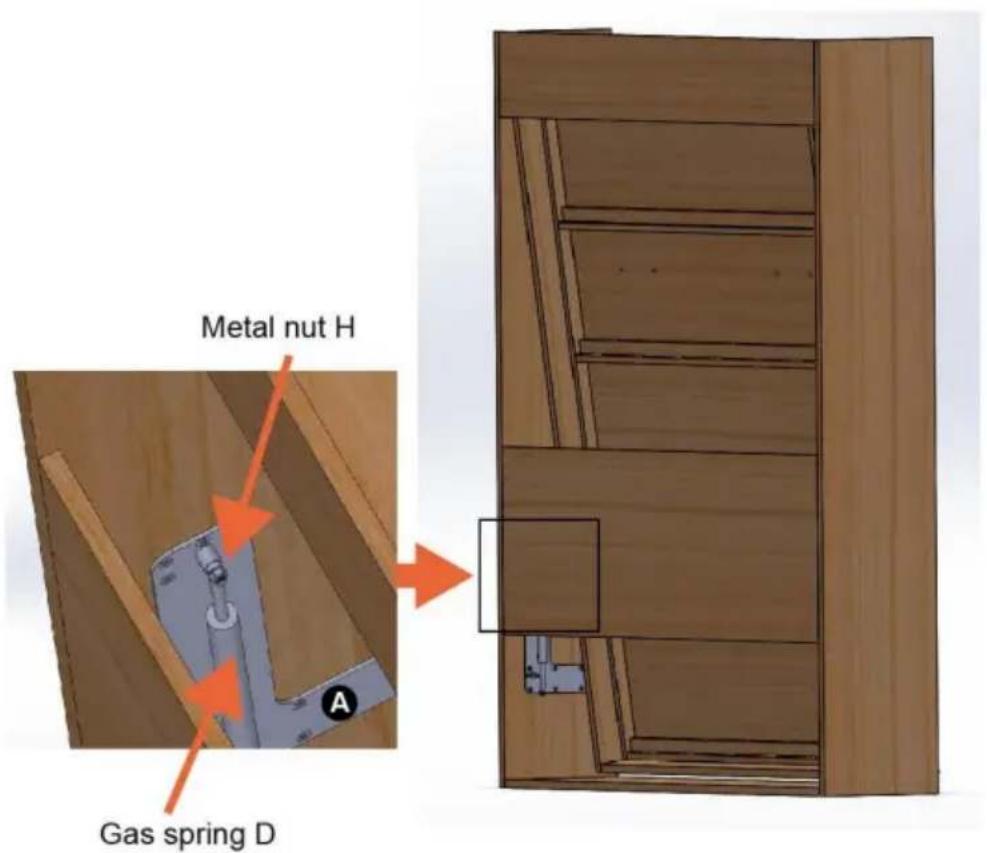

Schritt 9:
Installieren Sie die Gasfeder D an der Halterung A auf der Rückseite des Schranks und befestigen Sie sie mit der Metallmutter H.
Wiederholen Sie die obige Installation auf der anderen Seite.
Schritt 10:

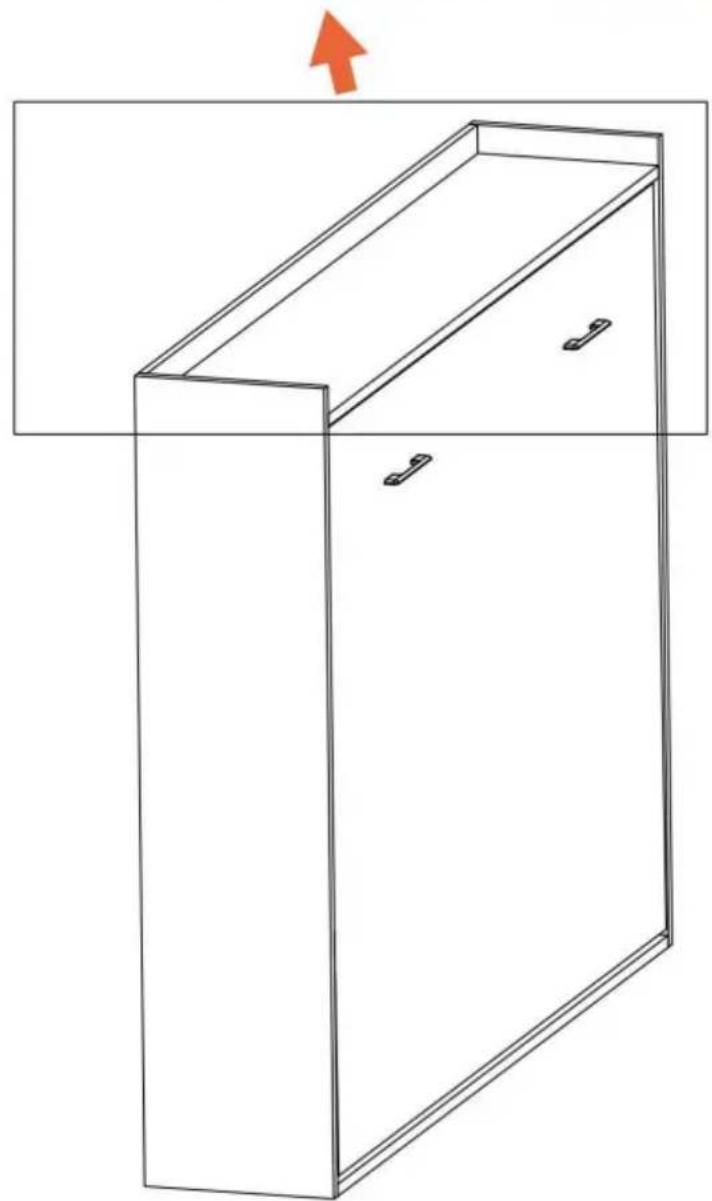

Befestigen Sie den Schrank an einer festen Wand. Der Schrank muss an der Wand befestigt werden, bevor Sie ihn öffnen.

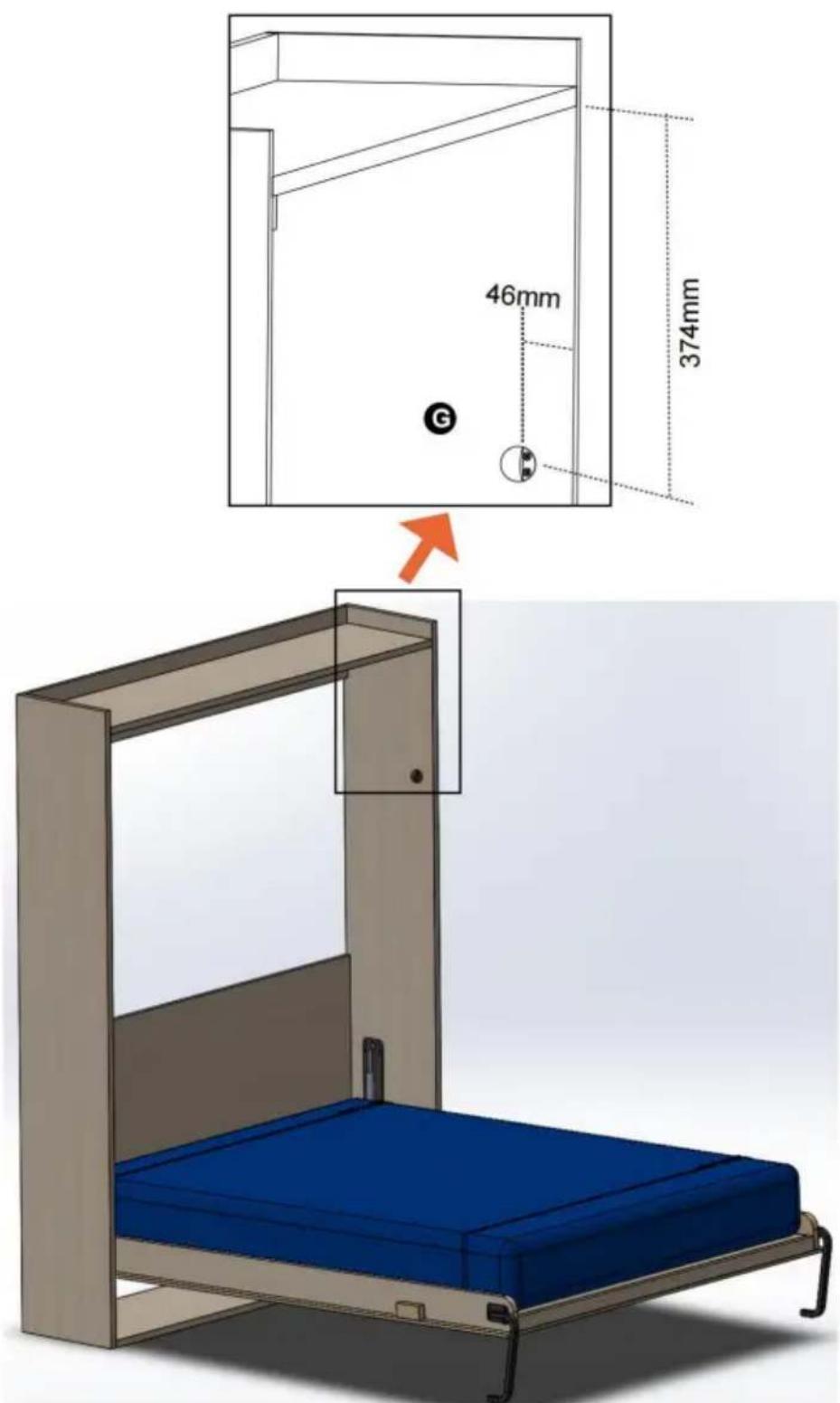

Schritt 11:
Öffnen Sie das Bett und legen Sie die Platte 13 auf den Bettrahmen.
Legen Sie die Matratze auf den Bettrahmen und befestigen Sie sie mit den Gurten E.
Befestigen Sie den Stopper G mit den Schrauben J am Schrank.
Wiederholen Sie die obige Installation auf der anderen Seite.
Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
VEVOR®
TOUGH TOOLS, HALF PRICE
Technische Merkmale
| Kastje | 1 | |||
| MaterialNummer | Dimensie | IQTY | Belangrijk | |
| 1 | 1inch Multiplex 20*406*25mm2 | Intern dimensies van kastje: 1124*388*1972 mm | ||
| 2 | 1 inch Multiplex 1124*388*25mm | 1 | ||
| 3 | 1 inch Multiplex 1124*406*25mm | 1 | ||
| 4 | 3/4 inch Multiplex | 1124*550*18mm | 1 | |
| 5 | 3/4 inch Multiplex | 1124*250*18mm | 1 | |
| Bed kader | 13 6 12 11 9 | |||
| Nummer | Material | Dimensie | IQTY | Belangrijk |
| 6 | 3/4 inch hout | 40*20*950mm | 12 | Gewicht van het bedframe: 42 kg Dimensies van bedframe: 1947*1104*132 mm |
| 7 | 3/4 inch hout | 40*20*1897 mm2 | ||
| 8 | 1 inch Multiplex | 1947*120*25 mm2 | ||
| 9 | 1 inch Multiplex | 990*50*25mm 1 | ||
| 10 | 1-1/2 inch hout | 32*32*100mm | 1 | |
| 11 | 1/2 inch Multiplex | 1947*1104*12 mm 1 | ||
| 12 | 1 inch Multiplex | 990*120*25mm 1 | ||
| 13 | 3/8 inch Multiplex | 1892*986*9mm 1 | ||
| Bed kader | 14 | |||
| Nummer Material | Dimensie | IQTY | Belangrijk | |
| 14 | matras | 990*1900*(152-25 4) mm (39*75*(6-10) inch) | 1 | Gewicht van matras: 20kg (44lbs) |
| TOTALE GEWICHT VAN BEDFRAME EN MATRAS MOET ZIJN: | 61-64 kg (134lbs-141lbs) | |||
