YFHFU243 - Klappbett Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Klappbett-Kit (Murphy-Bett)
Marke	Vevor
Modell	YFHFU243
Kompatible Matratzengröße	1370 x 1900 mm (54 x 75 Zoll)
Matratzenstärke	152-254 mm (6-10 Zoll)
Maximales Matratzengewicht	25,85 kg (57 lb)
Maximale Tragfähigkeit des Bettes	408 kg (900 lb)
Gewicht des Bettrahmens	53 kg (116,6 lb)
Empfohlenes Gesamtgewicht (Rahmen + Matratze)	78-81 kg (172-178 lb)
Abmessungen des Bettrahmens	2016 x 1415 x 132 mm
Hauptmaterial	Sperrholz und Massivholz
Mechanismus-Typ	Gasfedern und Kugellager
Hauptfunktionen	Vertikal klappbar, verstaut in einem Schrank
Sicherheit	Wandmontage erforderlich, Matratzengurte inbegriffen
Pflege	Regelmäßig Stabilität und Befestigungen überprüfen
Reparierbarkeit	Ersatzteile auf Anfrage beim Hersteller erhältlich
Erforderliche Werkzeuge für die Montage	13-mm-Schlüssel, Holzbohrer 6 und 11 mm, Schraubendrehereinsätze
Empfohlene Anzahl Personen für die Installation	2 Personen
Garantie	Elektronisches Garantiezertifikat online verfügbar

Häufig gestellte Fragen - YFHFU243 Vevor

Welche Abmessungen hat das Klappbett YFHFU243?

Der Bettrahmen misst 2016 x 1415 x 132 mm. Die kompatible Matratze ist 1370 x 1900 mm (54 x 75 Zoll) mit einer Dicke von 152 bis 254 mm.

Was ist das maximale unterstützte Gewicht des Bettes?

Das Bett kann bis zu 408 kg (900 lb) inklusive Matratze und Bettzeug tragen. Die Matratze allein darf nicht mehr als 25,85 kg (57 lb) wiegen.

Enthält das Kit die Matratze und den Schrank?

Nein, nur der Mechanismus und die Beschläge werden geliefert. Sie müssen den Schrank und den Bettrahmen nach den Plänen bauen und die Matratze separat kaufen.

Welche Werkzeuge werden für die Montage des Bettes benötigt?

Sie benötigen einen 13-mm-Maulschlüssel, Holzbohrer mit 6 mm und 11 mm, Schraubendrehereinsätze und ein horizontales Justierwerkzeug. Eine elektrische Bohrmaschine wird empfohlen.

Wie befestigt man das Bett an der Wand?

Der Schrank muss mit geeigneten Schrauben fest an einer tragenden Wand befestigt werden. Befolgen Sie Schritt 10 der Anleitung: Befestigen Sie den Schrank an der Wand, bevor Sie das Bett öffnen.

Ist das Bett für Kinder sicher?

Kinder sollten den Mechanismus nicht allein zum Aus- oder Einklappen des Bettes verwenden. Die Installation muss von einem Erwachsenen durchgeführt werden und das Bett sollte unter Aufsicht genutzt werden.

Wie pflegt man den Mechanismus des Bettes?

Überprüfen Sie regelmäßig die Stabilität des Rahmens, den Zustand der Gasfedern und der Befestigungen. Reinigen Sie mit einem weichen Tuch und vermeiden Sie scheuernde Mittel. Schmieren Sie die Kugellager bei Bedarf.

Was tun, wenn eine Gasfeder nicht mehr funktioniert?

Kontaktieren Sie den technischen Support von Vevor unter www.vevor.com/support, um ein Ersatzteil zu erhalten. Der Austausch sollte von einem Fachmann durchgeführt werden.

Kann ich eine Matratze mit einer Dicke von mehr als 10 Zoll verwenden?

Nein, die maximale Dicke beträgt 254 mm (10 Zoll). Eine dickere Matratze könnte das ordnungsgemäße Schließen des Bettes verhindern oder den Mechanismus beschädigen.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung steht auf notice-facile.com für die Referenz YFHFU243 von Vevor als kostenloser PDF-Download zur Verfügung.

BEDIENUNGSANLEITUNG YFHFU243 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Schrankbett-Set

MODELL:YFHFU243

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankbett-Bausatz

MODELL:YFHFU243

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das

Schrankbett-Bausatz.

Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollten es nicht verwenden ohne Aufsicht.

1. Bitte installieren Sie das Murphy-Bett-Set vollständig, bevor Sie das Bett benutzen, da es sonst zu ernsthaften Verletzungen kommen kann.
2. Überprüfen Sie die Stabilität und Sicherheit des Kits in regelmäßigen Abständen und verwenden Sie sollte bei Schäden oder verdächtigen Problemen sofort gestoppt werden.
3. Kinder sollten das Set nicht alleine zum Ausbreiten oder Verstauen des Bettes verwenden, da sie sonst Schaden nehmen könnten.

Vielen Dank, dass Sie sich für dieses Schrankbett-Set entschieden haben.

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild in

Die Bedienungsanleitung finden Sie am physischen Objekt.

PARAMETERLISTE

Modell	YFHFU243
Angepasste Modelle	Voll-Horizontal
Matratzengröße	B×L: 54×75 Zoll (1370×1900 mm)
Matratzendicke	6-10 Zoll (152-254 mm)
Maximales Matratzengewicht	57 Pfund (25,85 kg)

ANWEISUNGEN

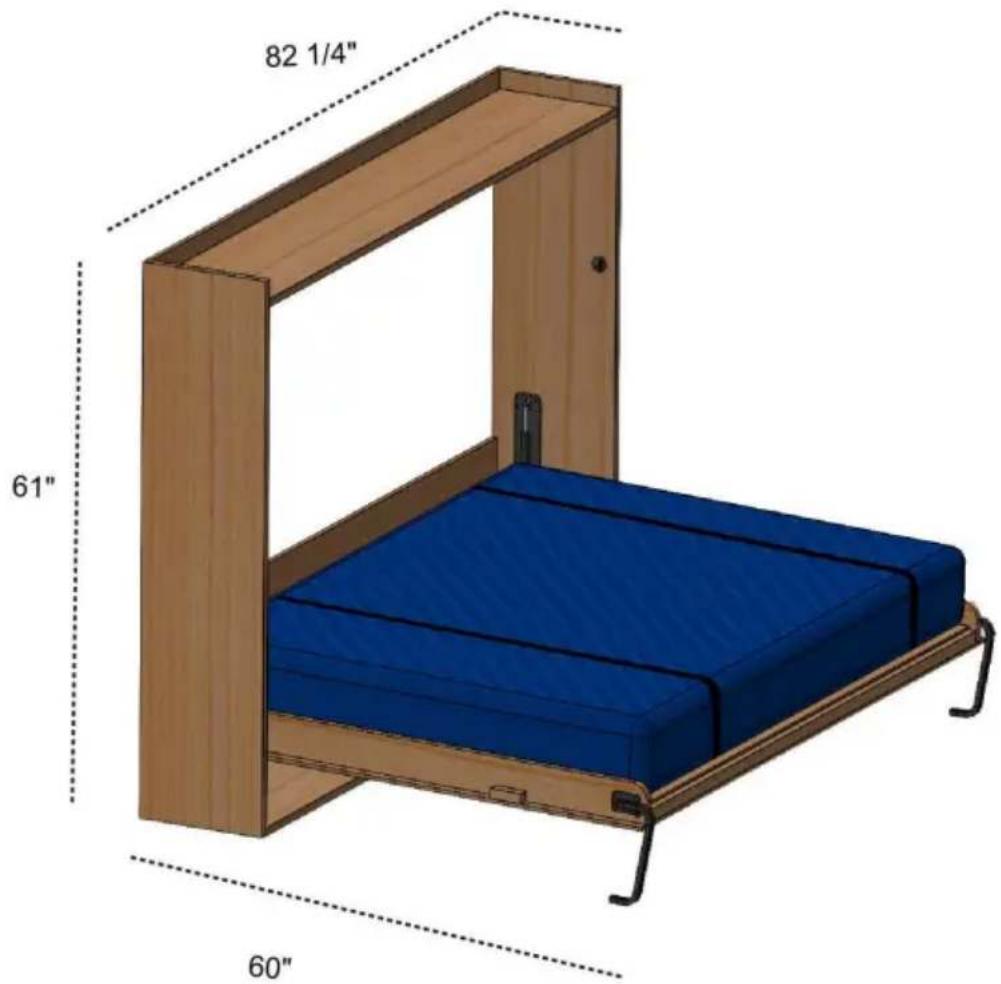

Eignung des Murphy-Bett-Kits: Voll-horizontal

Hinweis: Das Murphy-Bett-Set enthält kein Bett und keine Bettschränke, die

müssen vom Benutzer selbst ausgestattet werden.

Standard-Doppelmatratze

Maximalgewicht: 57 Pfund

Maximale Tiefe: 10 Zoll

Maximale Gewichtskapazität: 900 Pfund

1. Allgemeine Beschreibung

Verwendung

Das Schrankbettsystem ermöglicht es, die Bettfeder aus ihrer vertikalen Position zu bringen. Im Schrank in horizontaler Position positionieren und ganz schnell und einfach mit geringem Kraftaufwand als Bett verwenden.

Vor der Benutzung des Schrankbetts muss sich der Benutzer von seinem guten Zustand überzeugen und den guten Zustand des Zubehörs.

Vor der Benutzung des Schrankbettes muss der Benutzer sicherstellen, dass auf der Liegefläche lediglich die Matratze und die Bettwäsche vorhanden sind.

2. Sicherheit

Sicherheitsnorm

Die Einhaltung der Sicherheitsnormen stellt den Benutzer in Bezug auf die Arbeit produktiv, ohne Gefahr zu laufen, sich selbst oder andere zu schädigen.

Es ist verboten, das Produkt ohne Matratze auf der

Bettfederoberfläche.

Es ist verboten, das Bett für einen anderen Zweck zu verwenden als den

zuvor im Abschnitt VERWENDUNG beschriebenen.

Eine unsachgemäße Installation oder eine nicht von Fachhandwerkern durchgeführte Montage

kann zu Ablösungen, Brüchen oder Funktionsstörungen führen und

Personen, Sachen oder Tiere gefährden. Alle gegebenen Anweisungen müssen genau befolgt werden.

Vor der Inbetriebnahme des Produkts müssen sich die Benutzer über dessen Funktionen und technischen Eigenschaften im Klaren sein, indem sie diese Bedienungsanleitung genau und vollständig lesen.

Manipulationen oder der Austausch von Bettteilen sind nicht zulässig.

Die Verwendung von Zubehör oder Ersatzteilen, die nicht vom Lieferanten empfohlen werden, stellt eine unsachgemäße und gefährliche Verwendung des Produktes dar.

Es ist strengstens verboten, Sicherheitsvorrichtungen und Schutzvorrichtungen (Etiketten) am Gerät zu entfernen; überprüfen Sie regelmäßig die zufällige Position auf dem

Mechanismus von Decken oder anderen Gegenständen.

Bevor Sie mit der Wartung, Reparatur oder Reinigung beginnen, muss der Bediener alle technischen Informationen in diesem Handbuch gelesen haben.

Alle Wartungs- und Reparaturarbeiten müssen nur von qualifiziertem Personal durchgeführt werden.

WARNUNG !!!

Stellen Sie das Produkt niemals in die Nähe von Wärmequellen. Positionieren und verriegeln Sie das Bett. Das System muss frei von Objekten gehalten werden, die seine Bewegung behindern könnten.

Die in dieser Anleitung enthaltenen Anweisungen und Vorschriften müssen stets beachtet werden.

Schlagen Sie vor, die folgenden Materialien für Holzschränke und Bettrahmen zu verwenden.

Technische Eigenschaften

Kabinett
	MaterialNummer	Abmessungen	IQTY	Wichtig
1	1 Zoll Sperrholz 1	550*406*25 mm 2		InternDimensionen vonKabinett:2036*388*1440mm
2	1-Zoll-Sperrholz 20	36 * 388 * 25 mm	1
3	1-Zoll-Sperrholz 20	36 * 406 * 25 mm	1
4	3/4 ZollSperrholz	2036*550*18 mm	1
5	3/4 ZollSperrholz	2036*250*18 mm	1
Bettrahmen
Nummer Material	Abmessungen	IQTY	Wichtig
6	3/4 Zoll Holz	40*20*1325 mm 12		Gewicht des Bettrahmens : 53 kg (116,6 Pfund)Dimensionen von Bettrahmen : 2016*1415*132 mm
7	3/4 Zoll Holz	40*20*1902 mm 2
8	1 Zoll Sperrholz	1415*120*25 mm 2
9	1 Zoll Sperrholz	1902*50*25 mm 1
10	1-1/2 Zoll Holz	32 x 32 x 100 mm	1
11	1/2 Zoll Sperrholz	2016*1415*12 mm	1
12	1 Zoll Sperrholz	1902*120*25 mm 1
13	3/8 Zoll Sperrholz	1898*1360*9 mm 1
14	Matratze	1370*1900*(152-254 mm(54*75*(6-10)Zoll)	1	Gewicht von Matratze: 25,85 kg (57 Pfund)
Gesamtgewicht von Bettrahmen und Matratze MUSS SEIN:				78-81 kg (172 Pfund - 178 Pfund)

Sicherheits- und Pflegehinweise

- Überprüfen Sie, ob Sie alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge haben.

Alle Armaturen aus den Plastiktüten entnehmen und in ihre

- Halten

Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten Erstickungsgefahr bei

Verschlucken. • Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile auszubreiten, bevor Sie beginnen. - Stellen Sie sich während der Montage nicht auf das Produkt und belasten Sie es nicht, da dies zu Verletzungen führen kann. - Montieren Sie das Objekt so nah an seinem endgültigen Standort (im selben Raum) wie möglich.

Bauen Sie das Gerät auf einer weichen, ebenen Fläche zusammen, um Schäden am Gerät oder am Boden zu vermeiden. • Teile der Montage lassen sich mit 2 Personen leichter durchführen.

- Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verringern, stellen Sie sicher, dass Ihre Bohrmaschine auf eine niedrige Drehmomenteinstellung eingestellt ist.

Installieren Sie die erforderlichen Werkzeuge

			13mm offenMaulschlüssel
	Schrauben Antriebsbits Er ist 6 mm groß	Holzbohrer	HolzbohrerDurchmesser 11 mm
Horizontales Anpassungswerkzeug

Liste der Bausatzteile

Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Baugruppe fertigzustellen. In einigen Fällen werden möglicherweise mehr Armaturen geliefert, als benötigt werden.

A: Seitenhalterung x 2 Stück.

B: Verbindungshalterung x 2 Stück.

C: Bein x 2 Stück

D:YFGS200550A x2 Stück	E: Matratzengurt x 2 Stück. F: Lager x 4 Stück.
G: Stopper x 2 Stück	H: Metallmutter M8x 4 Stück	SchraubenI:M5x20mmx72 Stück
J: Schraube M4x20mmx8 Stück	Bohrschablone:710*294mm	Bohrschablone:306*82mm

Bauanleitung

Schritt 1:

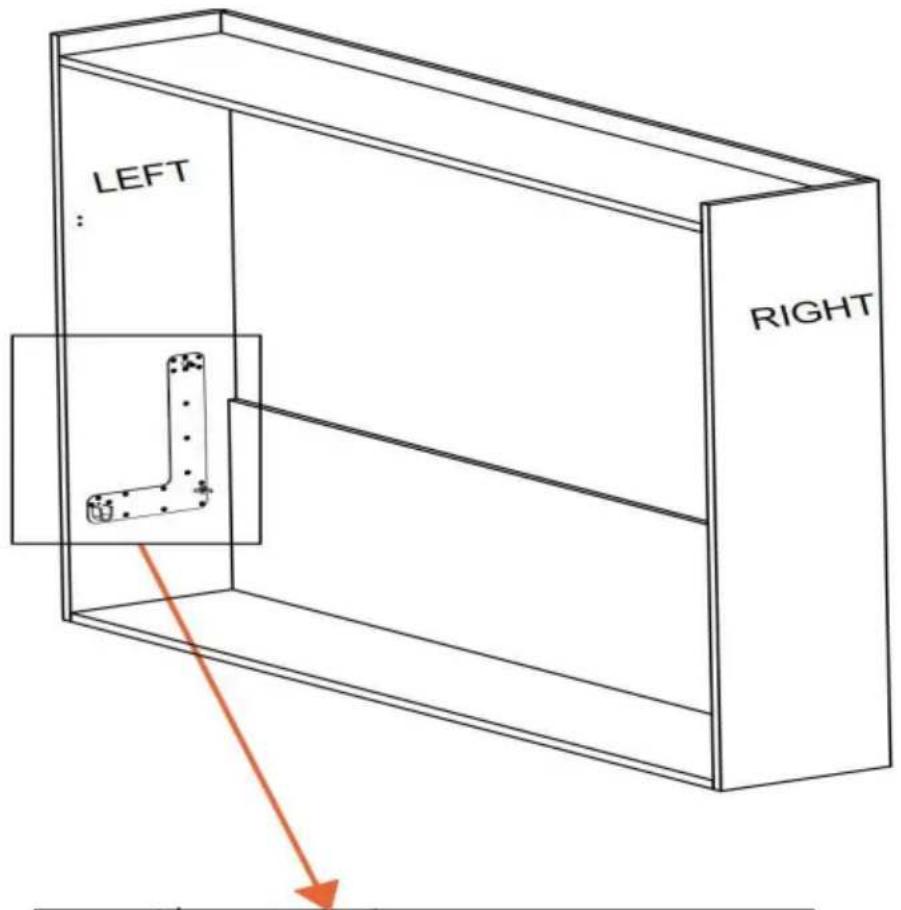

Machen Sie den Schrank

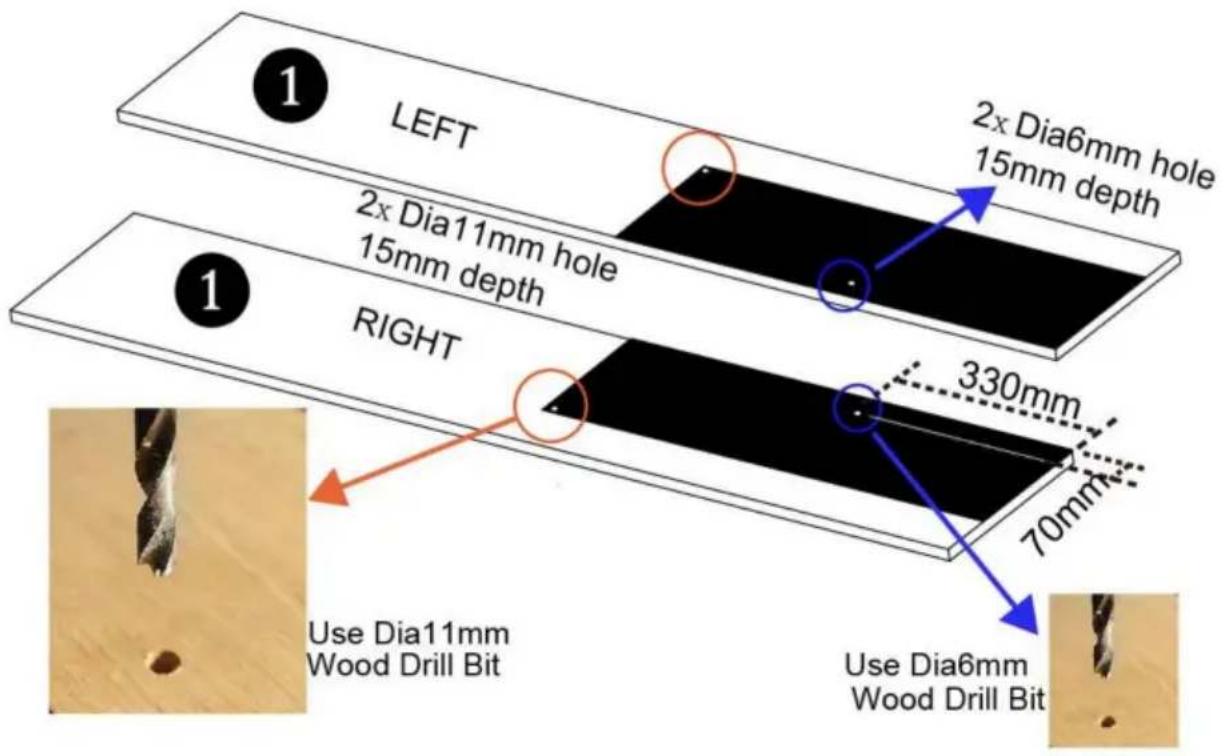

Legen Sie die Bohrschablone 710 x 294 mm auf die Seitenwand und stellen Sie sicher, dass die Kanten der

Schablone bündig mit der Seitenwand abschließen (siehe Abbildung).

Markieren Sie das runde Loch der Schablone auf der Seitenwand, entfernen Sie dann die Schablone

und bohren Sie ein Loch mit 11 mm Durchmesser und 6 mm Durchmesser wie auf dem Bild, die

Lochtiefe beträgt 15 mm.

Bauen Sie den Schrank mit Schrauben und wasserfestem Holzleim an. Achten Sie auf die Innenmaße

wie auf dem Bild und stellen Sie sicher, dass der Schrank stabil und sicher ist.

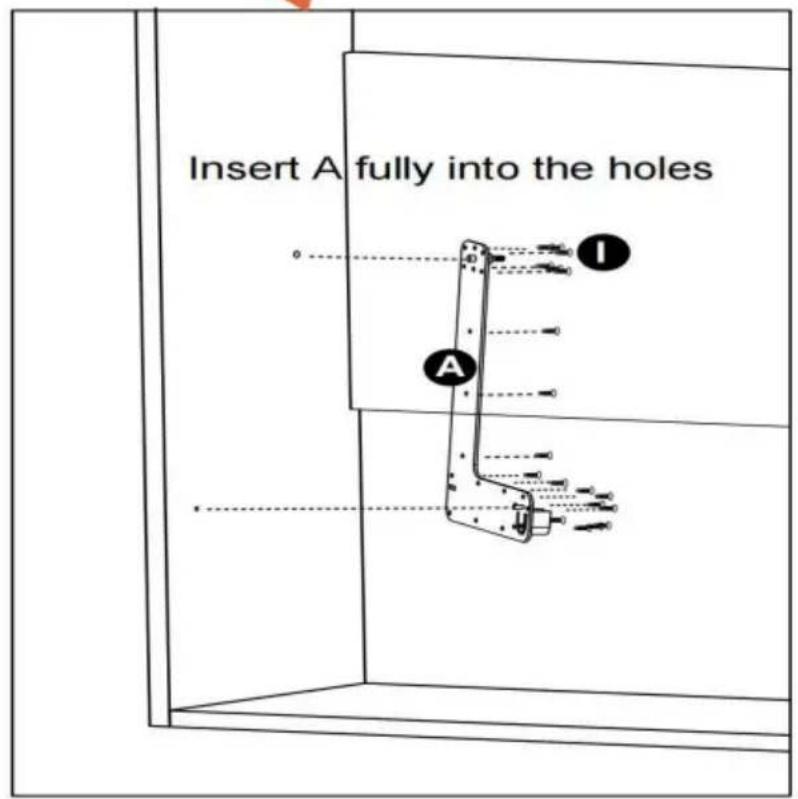

Stecken Sie den Stift an der Seitenhalterung A vollständig in die Löcher mit 11 mm Durchmesser und 6 mm Durchmesser und befestigen Sie A mit den Schrauben I am Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.

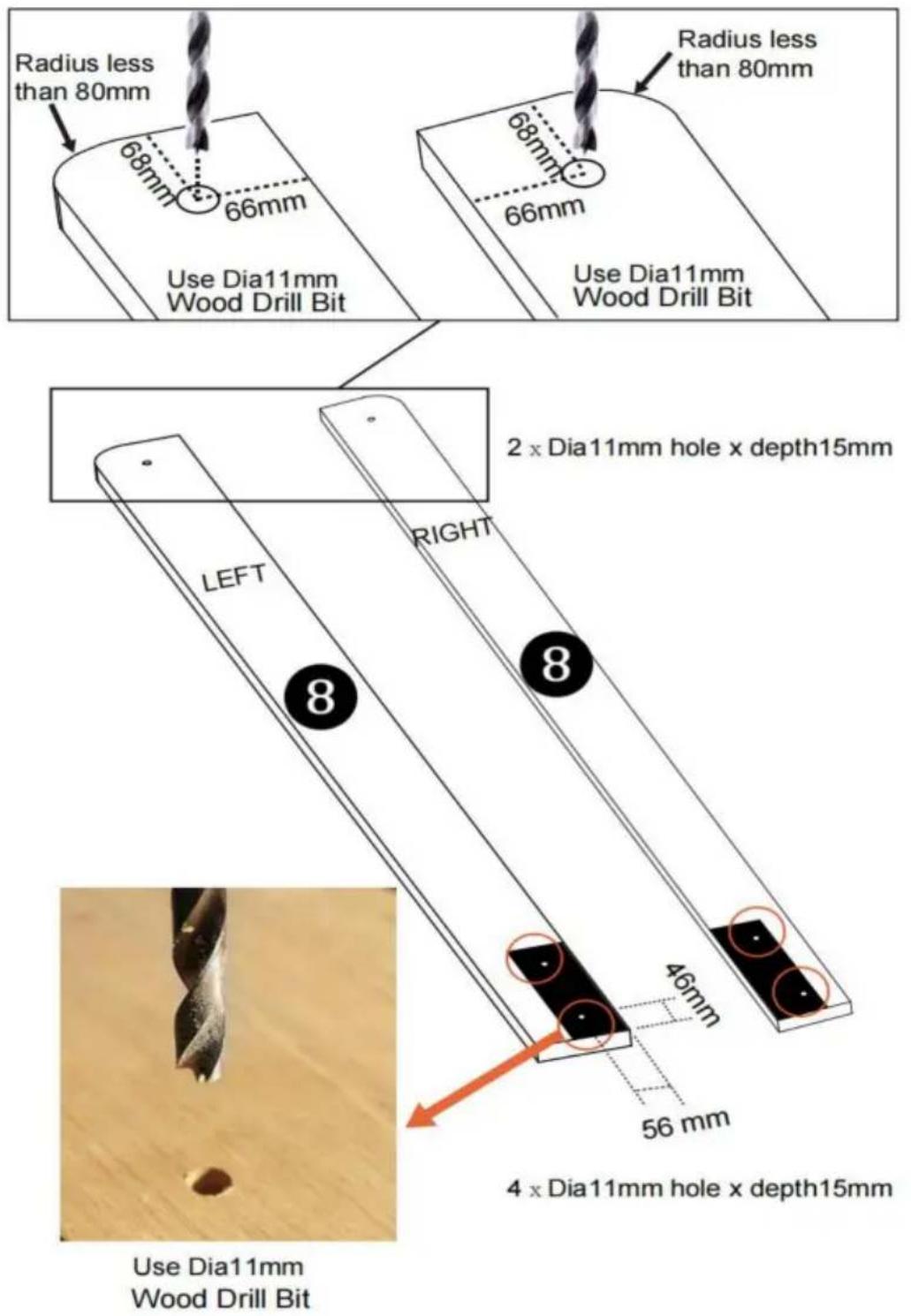

Legen Sie die Bohrschablone 306*82mm auf die Platte 8 und achten Sie darauf, dass die Kante der Schablone sind bündig mit der Platte, wie auf dem Bild.

Markieren Sie das runde Loch der Schablone auf der Platte 8, entfernen Sie dann die

Schablone und bohren Sie ein Loch mit 11 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.

Markieren Sie die Bohrlöcher entsprechend den Abmessungen wie im Bild auf

eine andere Seite der Platte, dann bohren Sie ein Loch mit einem Durchmesser von 11 mm, die Tiefe des Lochs beträgt 15 mm

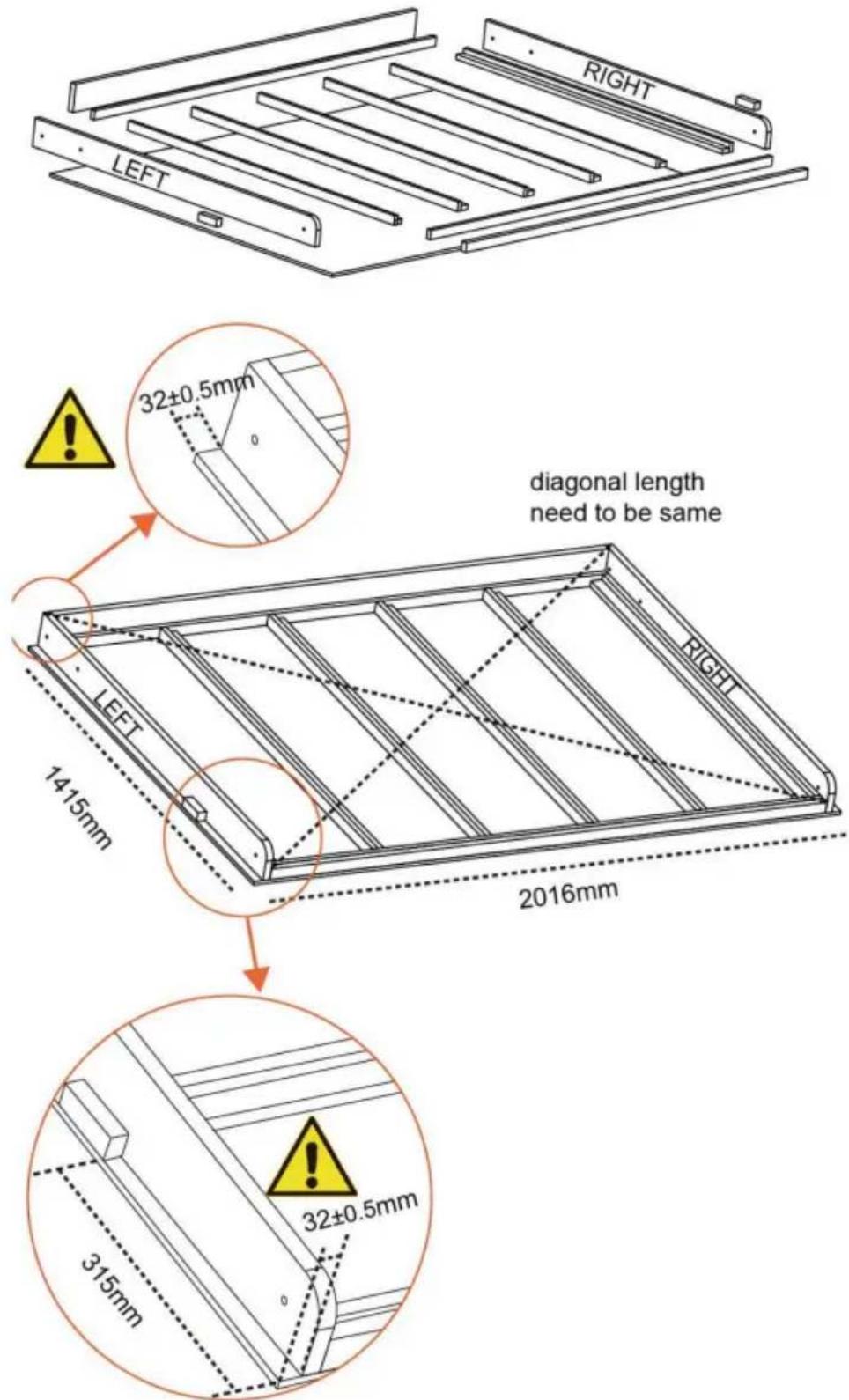

Bauen Sie den Bettrahmen mit Schrauben und wasserfestem Holzleim wie abgebildet.

Achten Sie auf die Abmessung von der Schürzenplatte bis zur Kante der Türplatte sind 32 mm wie auf dem Bild.

Behalten Sie die Diagonallänge bei, sie ist wie im Bild.

Stellen Sie sicher, dass der Schrank stabil und sicher ist.

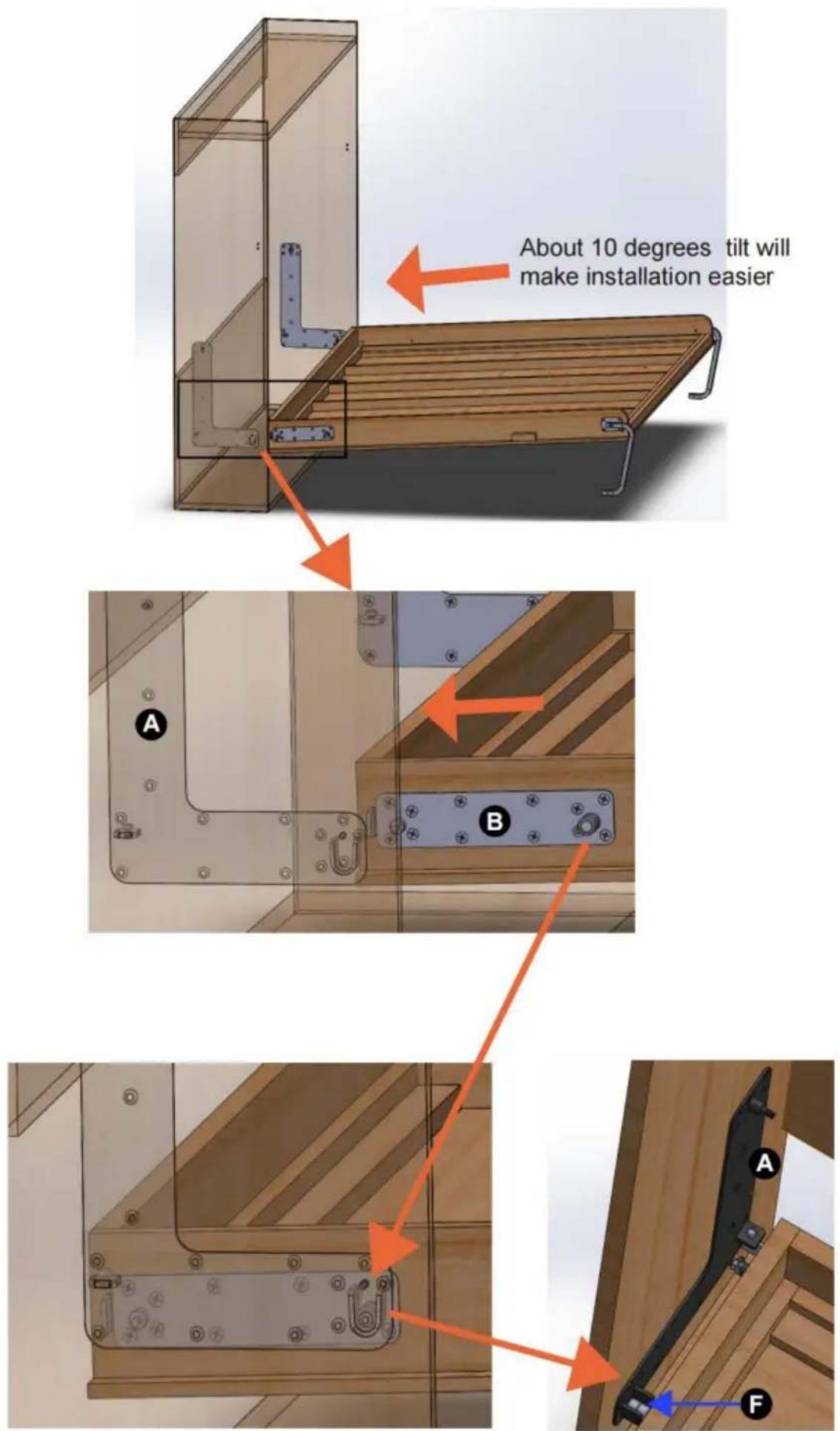

Stecken Sie den Stift an der Verbindungshalterung B vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie B anschließend mit den Schrauben I am Bettrahmen.

Setzen Sie 2 Lager F in die Verbindungshalterung B ein, wie in der Abbildung dargestellt.

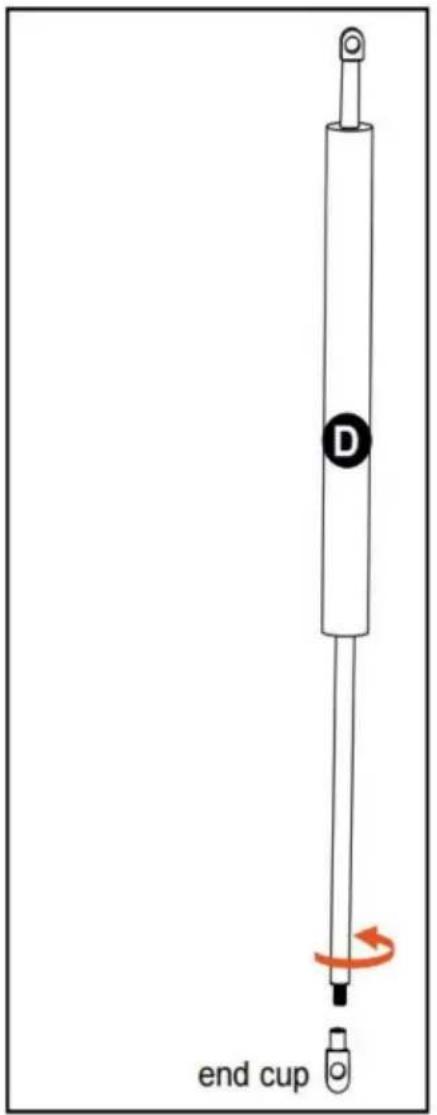

Drehen Sie die Endkappe der Gasfeder wie abgebildet nach außen, montieren Sie sie dann an der Verbindungshalterung B und befestigen Sie sie wie abgebildet mit der Mutter H.

Stecken Sie den Stift am Bein C vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie C dann mit den Schrauben I am Bettrahmen. Achten Sie darauf, dass der Abstand von der Mitte zum Boden 310 mm beträgt, wie auf dem Bild.

Wiederholen Sie die obige Installation auf der anderen Seite.

Setzen Sie den Bettrahmen mit einem kleinen Winkel zum Schrank ein, wie auf dem Bild. Setzen Sie die Verbindungshalterung B mit Lager F auf die Seitenhalterung A, wie in der Abbildung dargestellt. Befestigen Sie den Griff am Bettrahmen.

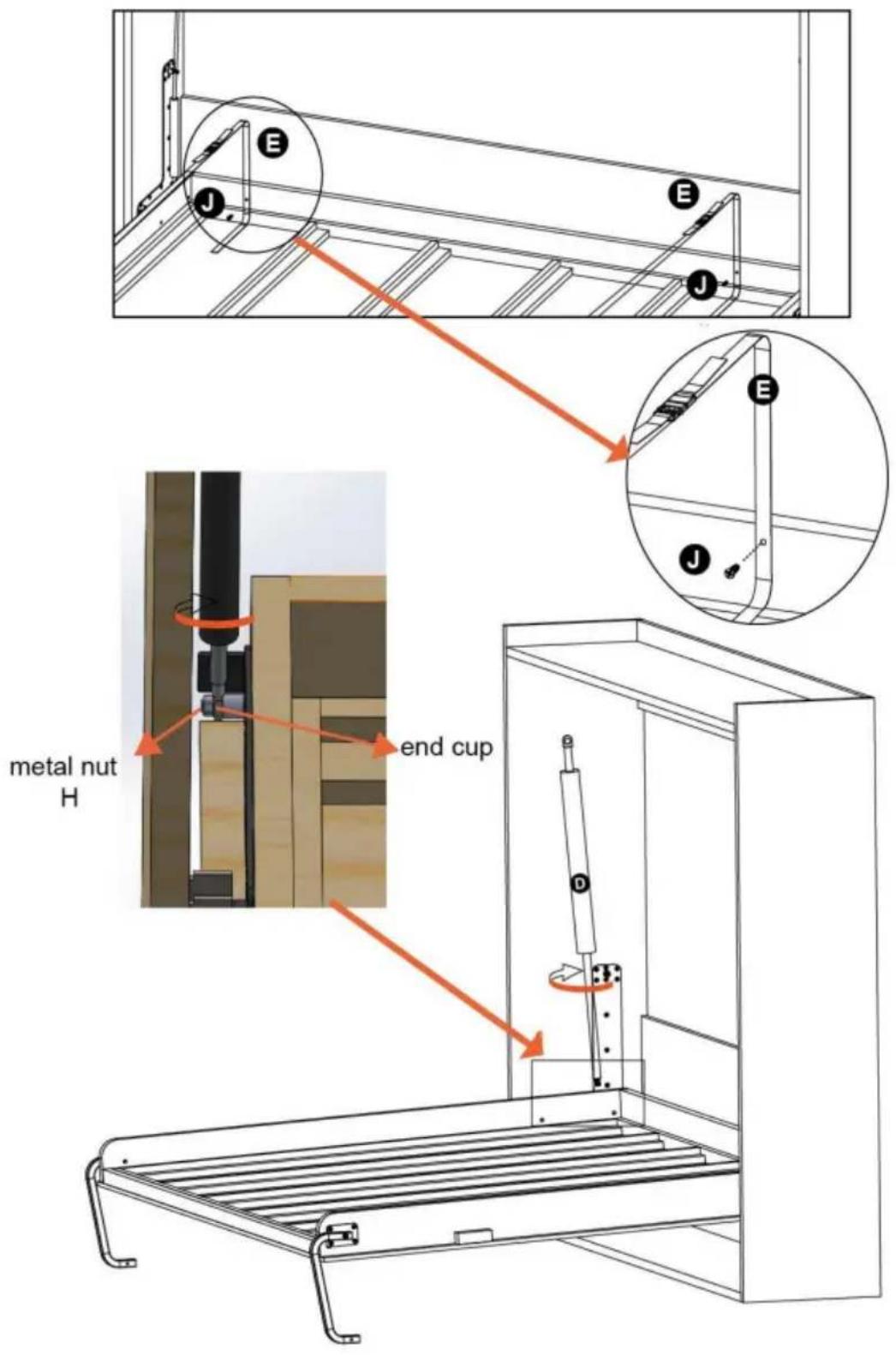

7: Befestigen Sie zuerst die beiden Matratzengurte E mit einer Schraube J am

Bettrahmen. Drehen Sie dann die Gasfeder D wie abgebildet in die Endkappe und ziehen Sie die Gasfeder mit der

Endkappe fest. Wiederholen Sie die obige Installation auf der anderen Seite.

Schritt 8:

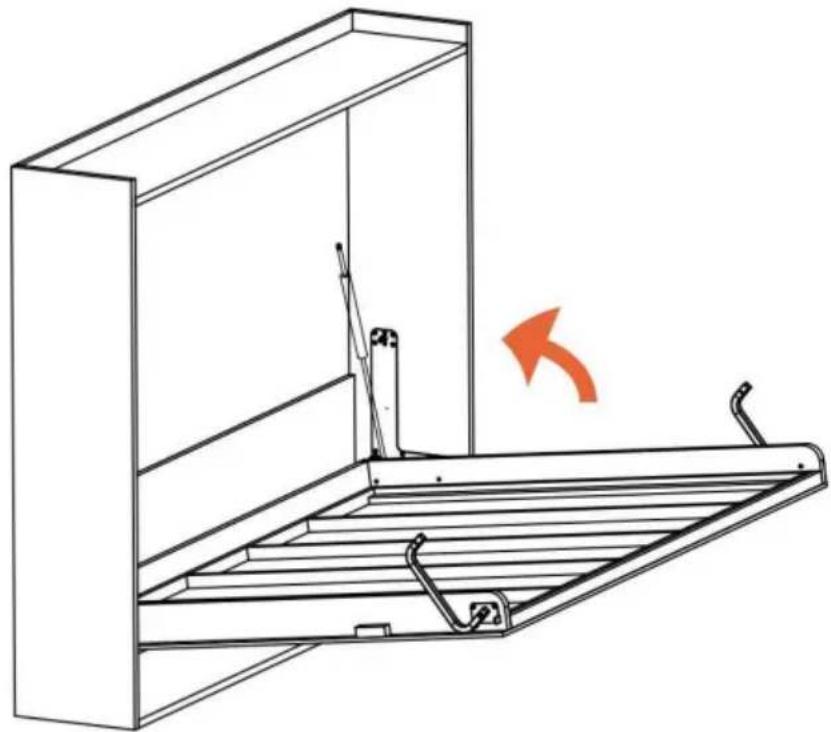

Schließen Sie den Bettrahmen wie abgebildet in den Schrank.

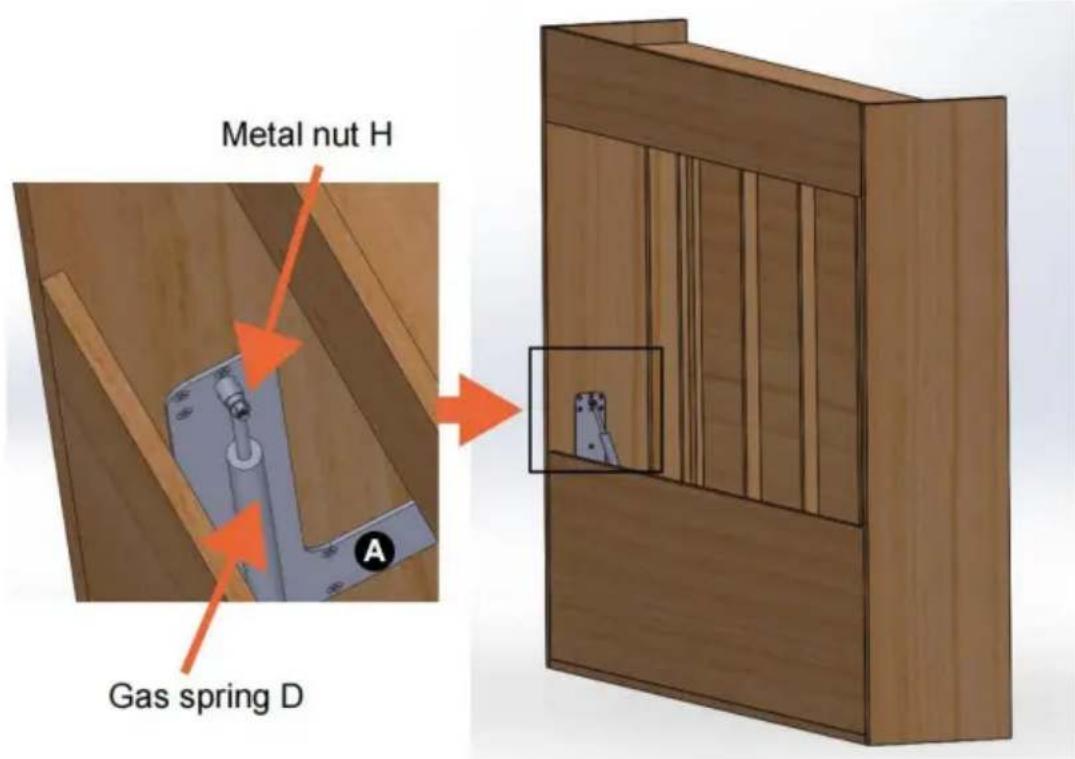

Installieren Sie die Gasfeder D an der Halterung A auf der Rückseite des Schranks und befestigen Sie sie mit der Metallmutter H.

Wiederholen Sie die obige Installation auf der anderen Seite.

Schritt 10:

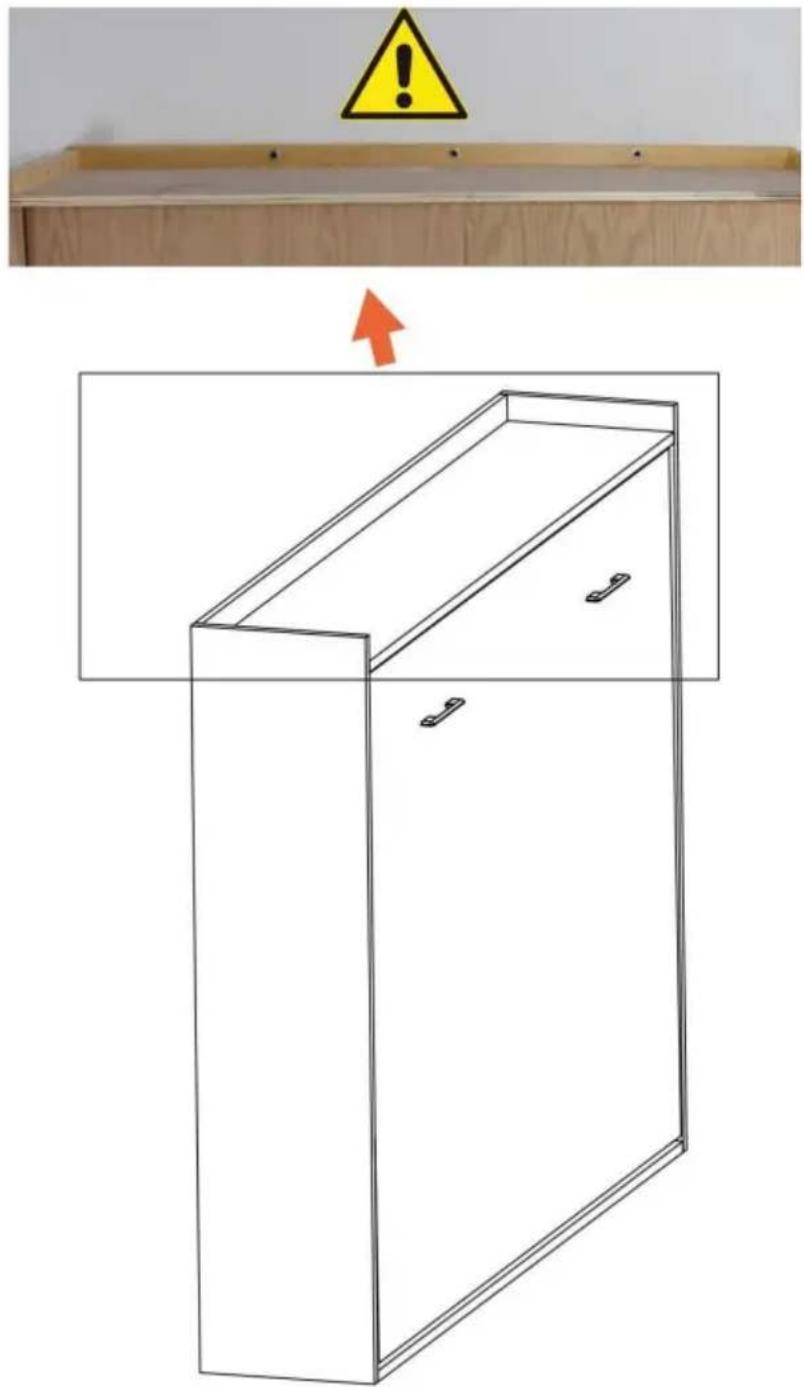

Befestigen Sie den Schrank an einer festen Wand. Der Schrank muss vor dem Öffnen an der Wand befestigt werden.

Öffnen Sie das Bett und legen Sie die Platte 13 auf den Bettrahmen.

Legen Sie die Matratze auf den Bettrahmen und befestigen Sie sie mit den Gurten E.

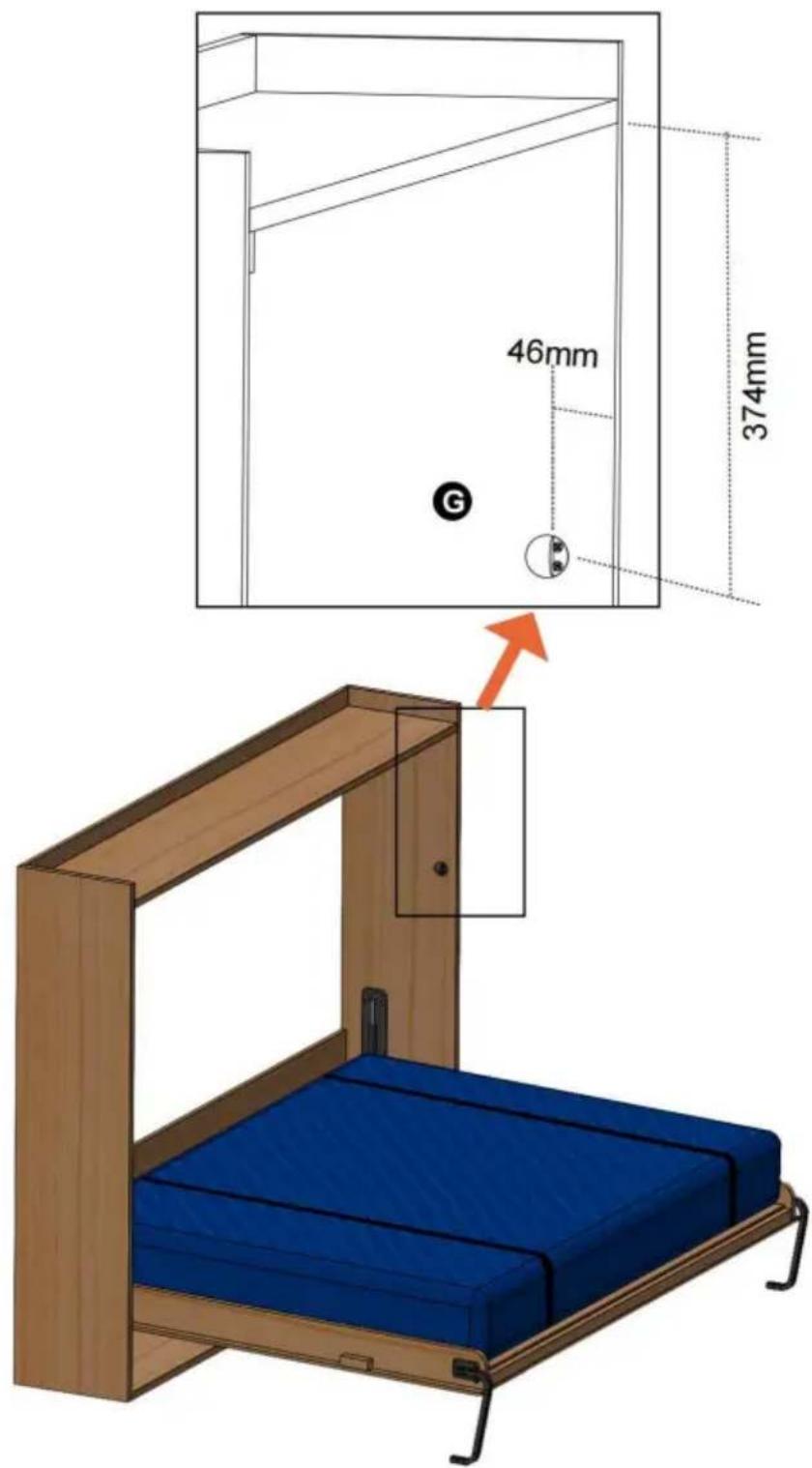

Befestigen Sie den Stopper G mit den Schrauben J am Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

Technische Merkmale

Kastje
	MateriaalNummer Dimensie		IQTY	Belangrijk
1	1inch Multiplex 1550*406*25mm2			Intern dimensies van kastje: 2036*388*1440 mm
2	1 inch Multiplex 2036*388*25mm		1
3	1 inch Multiplex 2036*406*25mm		1
4	3/4 inch Multiplex	2036*550*18mm	1
5	3/4 inch Multiplex	2036*250*18mm	1
Bed kader
Nummer	Materiaal	Dimensie	IQTY	Belangrijk
6	3/4 inch hout	40*20*1325mm 12		Gewicht van het bedframe: 53 kgDimensies van bedframe: 2016*1415*132 mm
7	3/4 inch hout	40*20*1902 mm2
8	1 inch Multiplex	1415*120*25 mm2
9	1 inch Multiplex	1902*50*25mm 1
10	1-1/2 inch hout	32*32*100mm	1
11	1/2 inch Multiplex	2016*1415*12 mm	1
12	1 inch Multiplex	1902*120*25mm 1
13	3/8 inch Multiplex	1898*1360*9mm 1
Nummer Materiaal	Dimensie	IQTY	Belangrijk
14	matras	1370*1900*(152-2 54 mm (54*75*(6-10) inch)	1	Gewicht van matras: 25,85 kg (57 lbs)
TOTALE GEWICHT VAN BEDFRAME EN MATRAS MOET ZIJN:				78-81 kg (172 pond-178 pond)
