Producttype	Inklapbaar bedkit (Murphy bed)
Merk	Vevor
Model	YFHFU243
Compatibele matrasmaat	1370 x 1900 mm (54 x 75 inch)
Matrasdikte	152-254 mm (6-10 inch)
Maximaal matrasgewicht	25,85 kg (57 lb)
Maximaal draagvermogen bed	408 kg (900 lb)
Gewicht bedframe	53 kg (116,6 lb)
Aanbevolen totaalgewicht (frame + matras)	78-81 kg (172-178 lb)
Afmetingen bedframe	2016 x 1415 x 132 mm
Hoofdmateriaal	Multiplex en massief hout
Type mechanisme	Gasveren en lagers
Hoofdfuncties	Verticaal inklapbaar, opvouwbaar in kast
Veiligheid	Muurbevestiging verplicht, matrasbanden inbegrepen
Onderhoud	Regelmatig stabiliteit en bevestigingen controleren
Repareerbaarheid	Reserveonderdelen verkrijgbaar op aanvraag bij fabrikant
Benodigd gereedschap voor montage	13 mm sleutel, 6 en 11 mm houtboren, schroevendraaierbits
Aanbevolen aantal personen voor installatie	2 personen
Garantie	Elektronisch garantiecertificaat online beschikbaar

Veelgestelde vragen - YFHFU243 Vevor

Wat zijn de afmetingen van het inklapbare bed YFHFU243?

Het bedframe meet 2016 x 1415 x 132 mm. Het compatibele matras is 1370 x 1900 mm (54 x 75 inch) met een dikte van 152 tot 254 mm.

Wat is het maximale draagvermogen van het bed?

Het bed kan tot 408 kg (900 lb) dragen inclusief het matras en beddengoed. Het matras alleen mag niet meer dan 25,85 kg (57 lb) wegen.

Worden het matras en de kast meegeleverd met de kit?

Nee, alleen het mechanisme en het beslag worden geleverd. U moet de kast en het bedframe zelf bouwen volgens de plannen en het matras apart aanschaffen.

Welke gereedschappen zijn nodig om het bed in elkaar te zetten?

U heeft een 13 mm open sleutel, 6 mm en 11 mm houtboren, schroefbits en een horizontaal afstelgereedschap nodig. Een elektrische boormachine wordt aanbevolen.

Hoe bevestig ik het bed aan de muur?

De kast moet stevig aan een dragende muur worden bevestigd met geschikte schroeven. Volg stap 10 van de instructies: bevestig de kast aan de muur voordat u het bed opent.

Is het bed veilig voor kinderen?

Kinderen mogen het mechanisme niet alleen gebruiken om het bed uit te klappen of op te bergen. De installatie moet door een volwassene worden uitgevoerd en het bed moet onder toezicht worden gebruikt.

Hoe onderhoud ik het mechanisme van het bed?

Controleer regelmatig de stabiliteit van het frame, de staat van de gasveren en bevestigingen. Reinig met een zachte doek en vermijd schurende producten. Smeer de lagers indien nodig.

Wat te doen als een gasveer niet meer werkt?

Neem contact op met de technische ondersteuning van Vevor via www.vevor.com/support voor een vervangend onderdeel. De vervanging moet door een professional worden uitgevoerd.

Kan ik een matras gebruiken dat dikker is dan 10 inch?

Nee, de maximale dikte is 254 mm (10 inch). Een dikker matras kan voorkomen dat het bed goed sluit of het mechanisme beschadigen.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden als PDF op notice-facile.com voor referentie YFHFU243 van Vevor.

GEBRUIKSAANWIJZING YFHFU243 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Murphy-bedset

MODEL: YFHFU243

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt Murphy bedset.

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van make zonder toezicht.

1. Installeer de Murphy Bed Kit volledig voordat u het bed gebruikt, anders kan dit ernstige schade aan mensen veroorzaken.
2. Controleer regelmatig de stabiliteit en veiligheid van de set en gebruik deze moet onmiddellijk worden gestopt in geval van schade of verdachte problemen.
3. Kinderen mogen de set niet alleen gebruiken om het bed uit te spreiden of op te bergen, anders kunnen ze gewond raken.

Hartelijk dank dat u voor deze Murphy-bedset hebt gekozen.

Als er een verschil is tussen de kleur van dit product en de afbeelding in de handleiding, raadpleeg het fysieke object.

PARAMETERLIJST

Model	YFHFU243
Aangepaste modellen	Volledig horizontaal
Matras maat	B×L: 54×75in (1370×1900mm)
matras dikte	6-10 inch (152-254 mm)
Maximaal matrasgewicht	57 pond (25,85 kg)

INSTRUCTIES

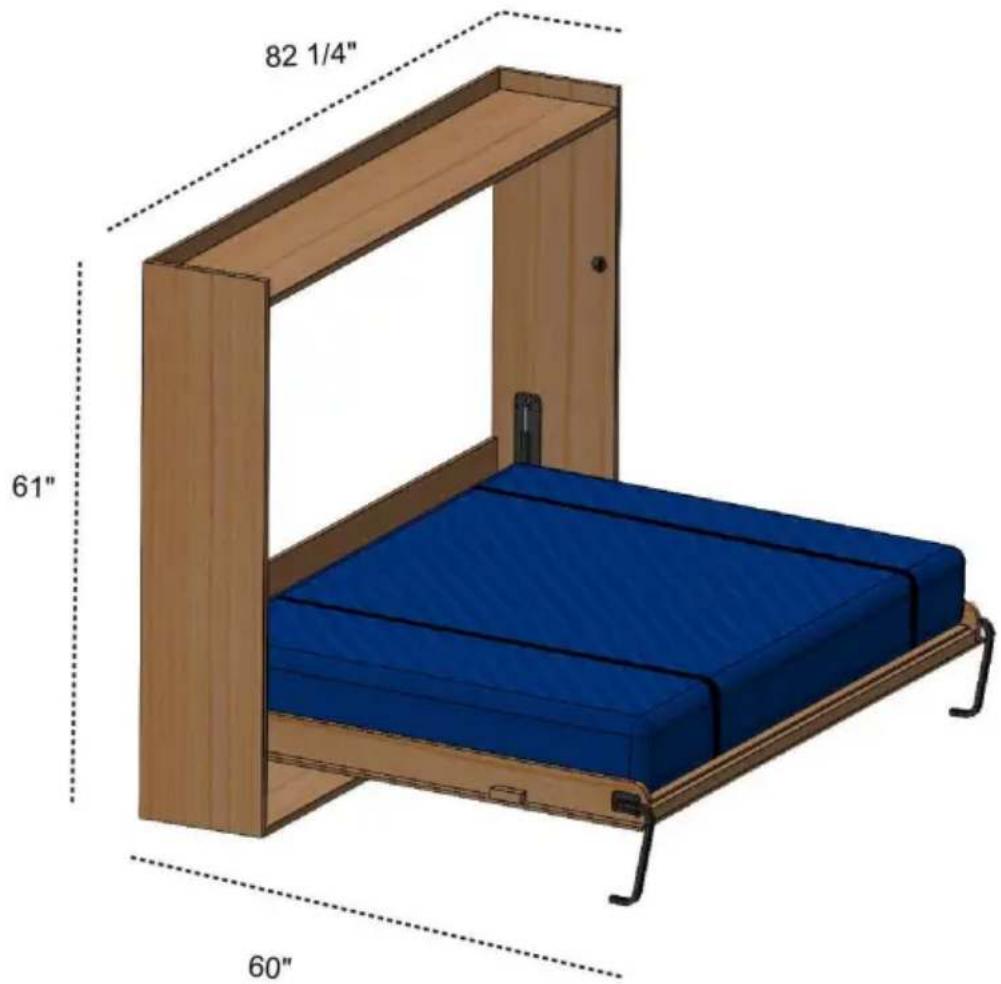

Geschikt voor Murphy Bed Kit Volledig horizontaal

Let op: De Murphy Bed Kit bevat geen bed en bedkasten

moeten door de gebruikers zelf worden uitgerust.

Standaard volledige matras

Maximaal gewicht: 57 pond

Maximale diepte: 10ÿ

Maximale gewichtscapaciteit: 900 pond

1. Algemene beschrijving

Gebruik

Het opklapbedsysteem maakt het mogelijk om de bedveer uit zijn verticale stand te brengen

Plaats het in een horizontale positie in de kast, zodat het op een absoluut snelle en gemakkelijke manier en met zeer weinig inspanning als bed kan worden gebruikt.

Voordat de gebruiker het opklapbed gebruikt, moet de gebruiker zeker zijn van de goede staat ervan en de goede staat van de accessoires.

Voordat de gebruiker het opklapbed gebruikt, moet hij ervoor zorgen dat op het slaapoppervlak alleen het matras en beddengoed liggen.

2. Veiligheid

Veiligheidsnorm

Het voldoen aan de veiligheidsnormen stelt de gebruiker in staat productief te werken, zonder gevaar voor schade aan zichzelf en aan anderen.

Het is verboden om het product te gebruiken zonder matras op het oppervlak van de bedvering.

Het is verboden het bed voor een ander doel te gebruiken dan waarvoor het bedoeld is, zoals eerder beschreven in sectie GEBRUIK.

Een onjuiste installatie of een installatie die niet door gespecialiseerde vakmensen is uitgevoerd, kan losraken, breken of disfunctioneren veroorzaken met mogelijke schade aan personen, dingen of dieren.

Alle gegeven instructies moeten strikt worden opgevolgd.

Voordat gebruikers het product gaan gebruiken, moeten zij op de hoogte zijn van de functies en technische kenmerken ervan, door een nauwkeurige en volledige lezing van deze gebruikershandleiding.

Knoeien met of vervangen van bedonderdelen die niet zijn toegestaan.

Het gebruik van accessoires of reserveonderdelen anders dan aanbevolen door de leverancier, een ongepast en gevaarlijk gebruik van het product aantoont.

Het is ten strengste verboden om veiligheidsvoorzieningen en bescherming te verwijderen

(labels) op de set; Controleer periodiek de incidentele positie op de

mechanisme van dekens of anders. Voordat u met enig onderhoud begint, dient u eerst reparaties uit te voeren

werkzaamheden of schoonmaakwerkzaamheden moet de bediener alle technische gegevens hebben gelezen en begrepen

informatie in deze handleiding. Elk onderhoud en reparatie moet

uitsluitend door gekwalificeerd personeel worden uitgevoerd.

WAARSCHUWING!!!

Plaats het product nooit in de buurt van warmtebronnen. Plaats en vergrendel het bed

systeem vrij te houden van voorwerpen die de beweging ervan kunnen belemmeren.

De instructies en regels in deze handleiding moeten absoluut worden nageleefd keer.

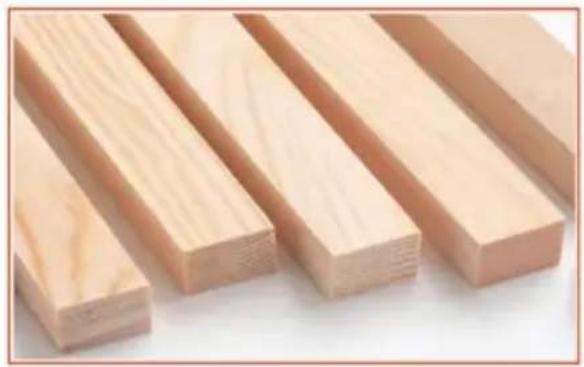

Stel voor om onderstaande materialen te gebruiken voor houten kasten en bedframe

Veiligheids- en verzorgingsadvies

• Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt Pagina's.
• Haal alle fittingen uit de plastic zakken en doe ze in hun aparte zakken groepen.
• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen beschadigd raken of stikken als ze worden ingeslikt.

Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u begint. Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan schade veroorzaken.

Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als mogelijk.

Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkomen.

Delen van de montage zullen gemakkelijker zijn met 2 personen.

Om de kans op beschadiging van uw product te verkleinen, zorg ervoor dat uw boormachine op een laag koppel is ingesteld.

Installeer de benodigde gereedschappen.

			13 mm geopendEindsleutel
		HoutboorHij is 6 mm	HoutboorDia11mmSchroeven Aar
Horizontaal aanpassingshulpmiddel

Lijst met

kitonderdelen. Opmerking: De onderstaande hoeveelheden zijn de juiste

hoeveelheid om de montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd.

A: Zijbeugel x 2 stuks B: Sluitbeugel x 2 stuks

C: Been x 2 stuks

D:YFGS200550A x 2 stuks	E: Matrasriem x 2 stuks F: Lager x 4 stuks
G: Stop x 2 stuks	H:Metalen Moer M8x 4st	SchroefIk:M5x20mmx72st
J:Schroef M4x20mm x8st	Boorsjabloon: 710*294mm	Boorsjabloon: 306*82mm

Bouw gids

Stap 1:

Maak het kabinet

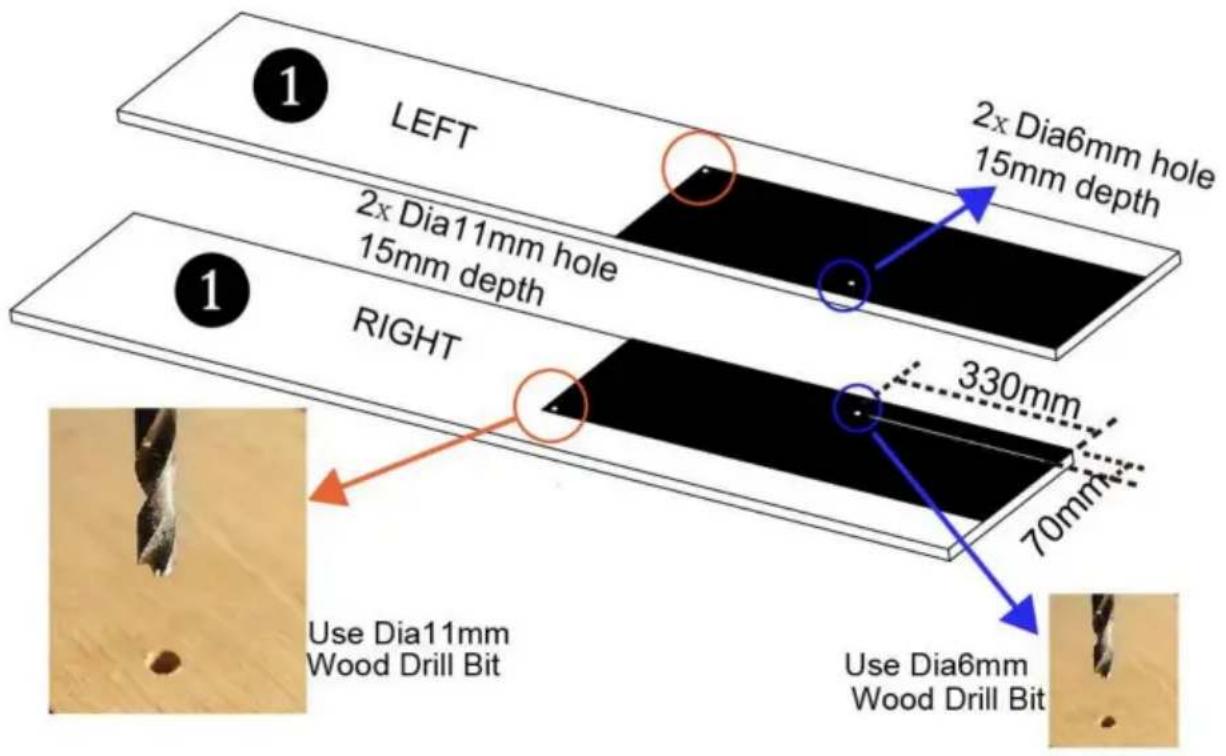

Plaats de boorsjabloon van 710*294 mm op het zijpaneel en zorg ervoor dat de rand van de sjabloon gelijk ligt met het zijpaneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het zijpaneel, verwijder vervolgens de sjabloon en boor een gat van 11 mm en een gat van 6 mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Maak de kast met schroeven en waterdichte houtlijm, zorg voor de binnenafmetingen zoals op de afbeelding, zorg ervoor dat de kast stabiel en veilig is.

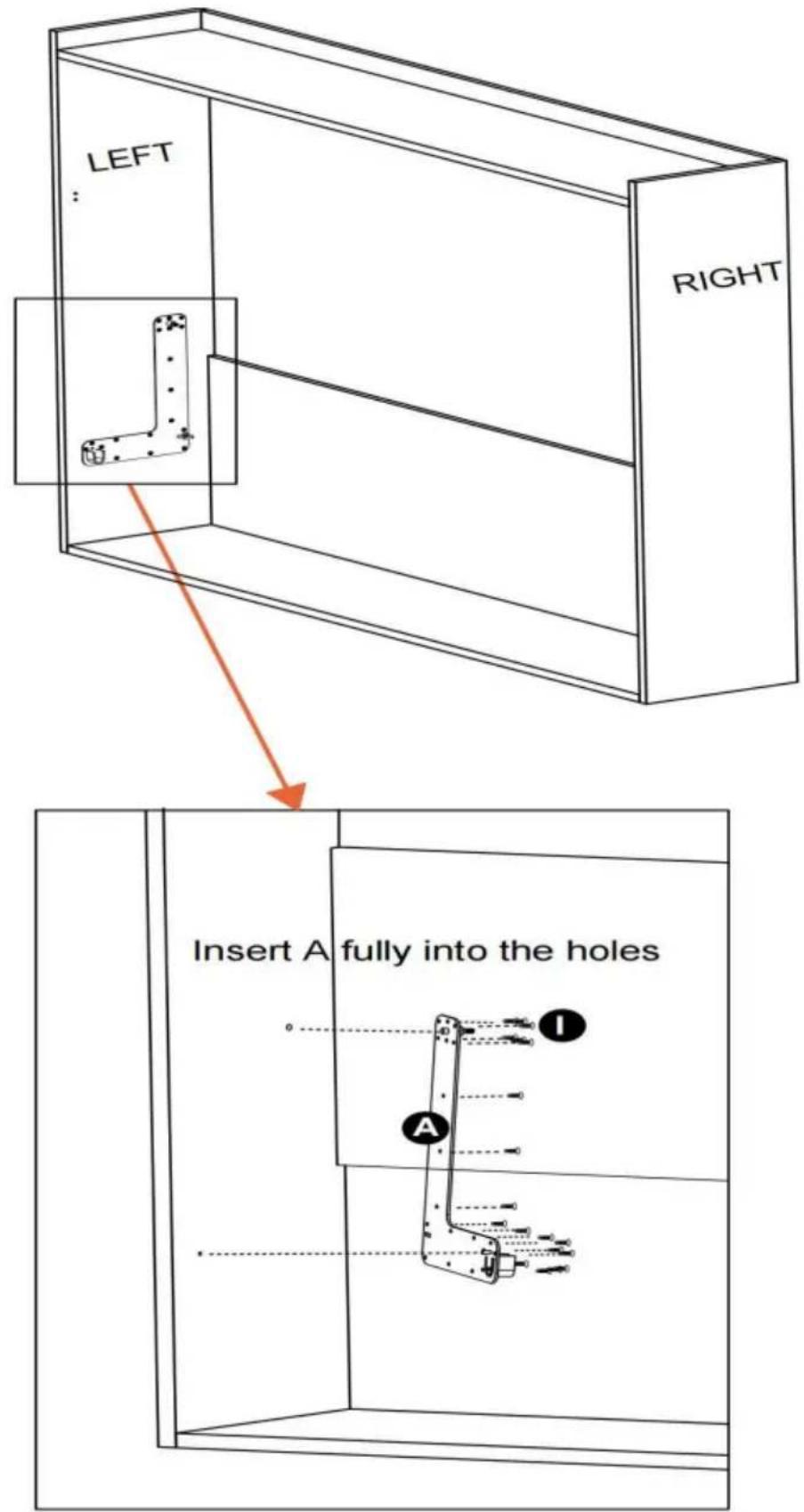

Steek de pin op de zijbeugel A volledig in het gat van 11 mm en 6 mm, bevestig A aan de kast met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

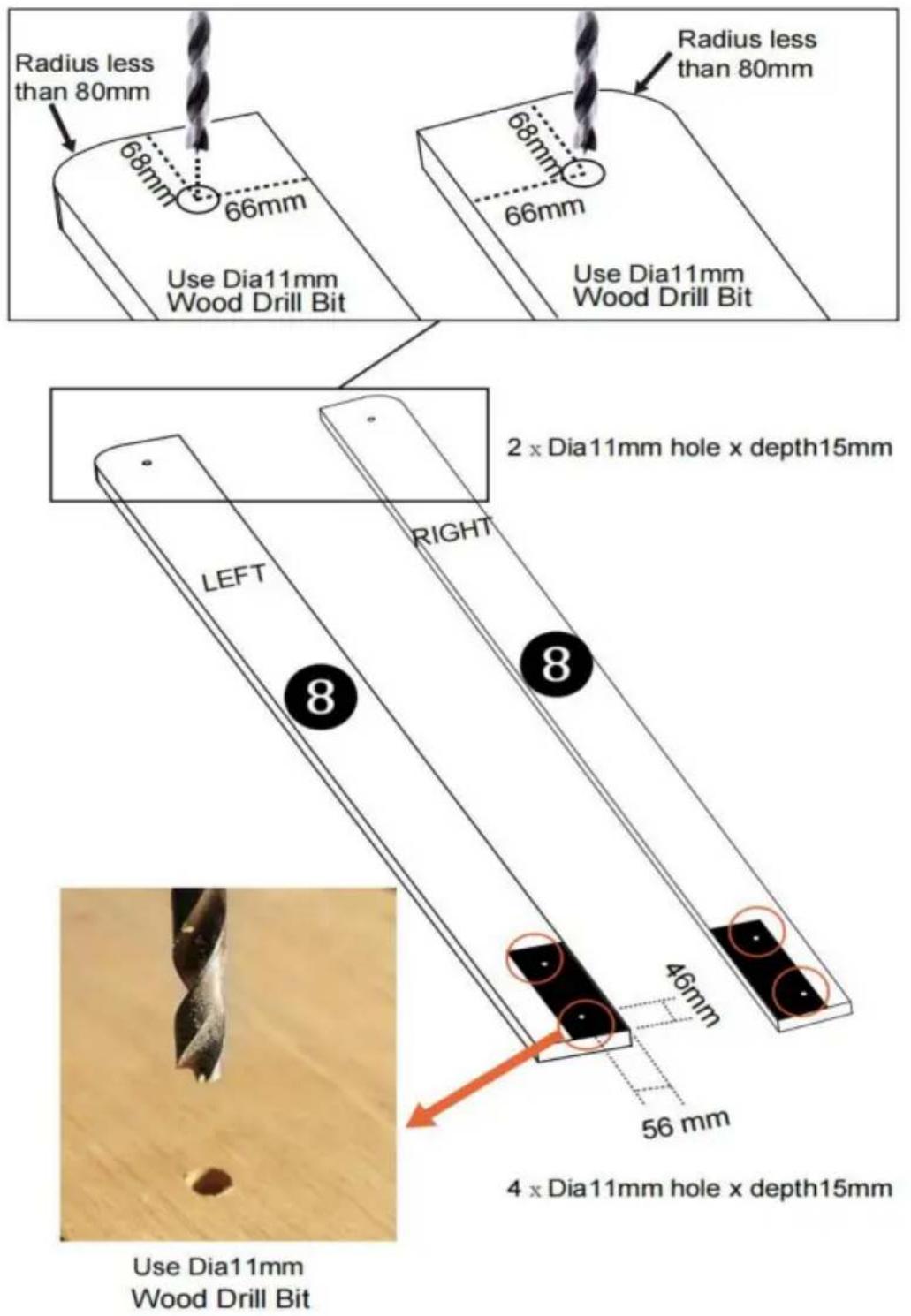

Plaats het boorsjabloon van 306*82mm op het paneel 8 en zorg ervoor dat de rand van de sjabloon gelijk ligt met het paneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het paneel 8 en verwijder vervolgens de

sjabloon en boor een gat van Dia11mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding

andere kant van het paneel en boor vervolgens een gat van Dia11 mm, de diepte van het gat is 15 mm.

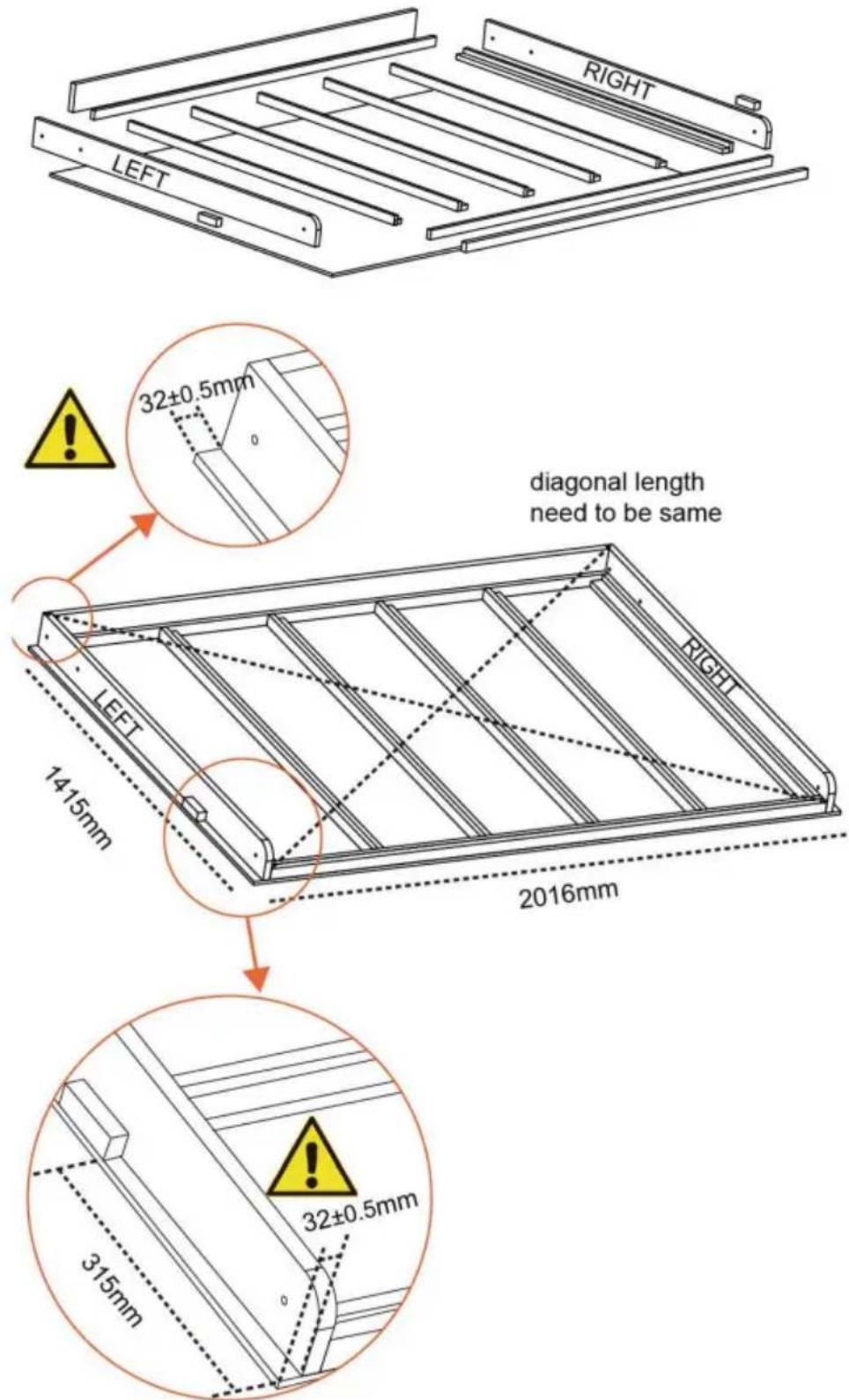

Maak het bedframe met schroeven en waterdichte houtlijm zoals afgebeeld.

Zorg voor de afmeting vanaf het schortpaneel tot de rand van het deurpaneel zijn 32 mm zoals afgebeeld.

Houd de diagonale lengte aan, aangezien de afbeelding hetzelfde is.

Zorg ervoor dat de kast stabiel en veilig is.

Steek de pin op verbindingsbeugel B volledig in de gaten met een diameter van 11 mm en bevestig B vervolgens aan het bedframe met schroeven I.

Plaats 2 stuks lager F in de verbindingsbeugel B, zoals afgebeeld.

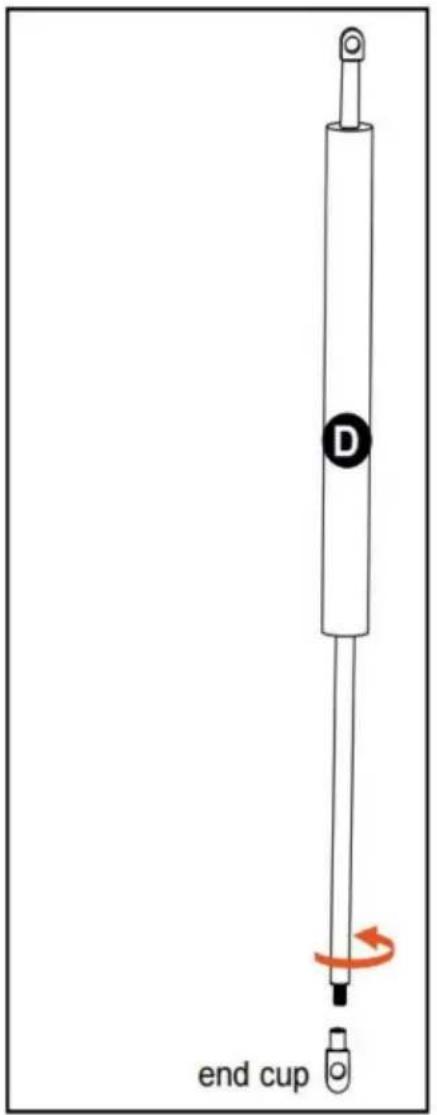

Draai de eindkap van de gasveer naar buiten zoals op de afbeelding, installeer deze vervolgens op de verbindingsbeugel B en bevestig hem met moer H zoals op de afbeelding.

Steek de pin op poot C volledig in de gaten van Dia 11 mm en bevestig C vervolgens aan het bedframe met schroeven I. Houd de afstand van het midden tot de grond 310 mm, zoals op de afbeelding.

Herhaal de bovenstaande installatie aan de andere kant.

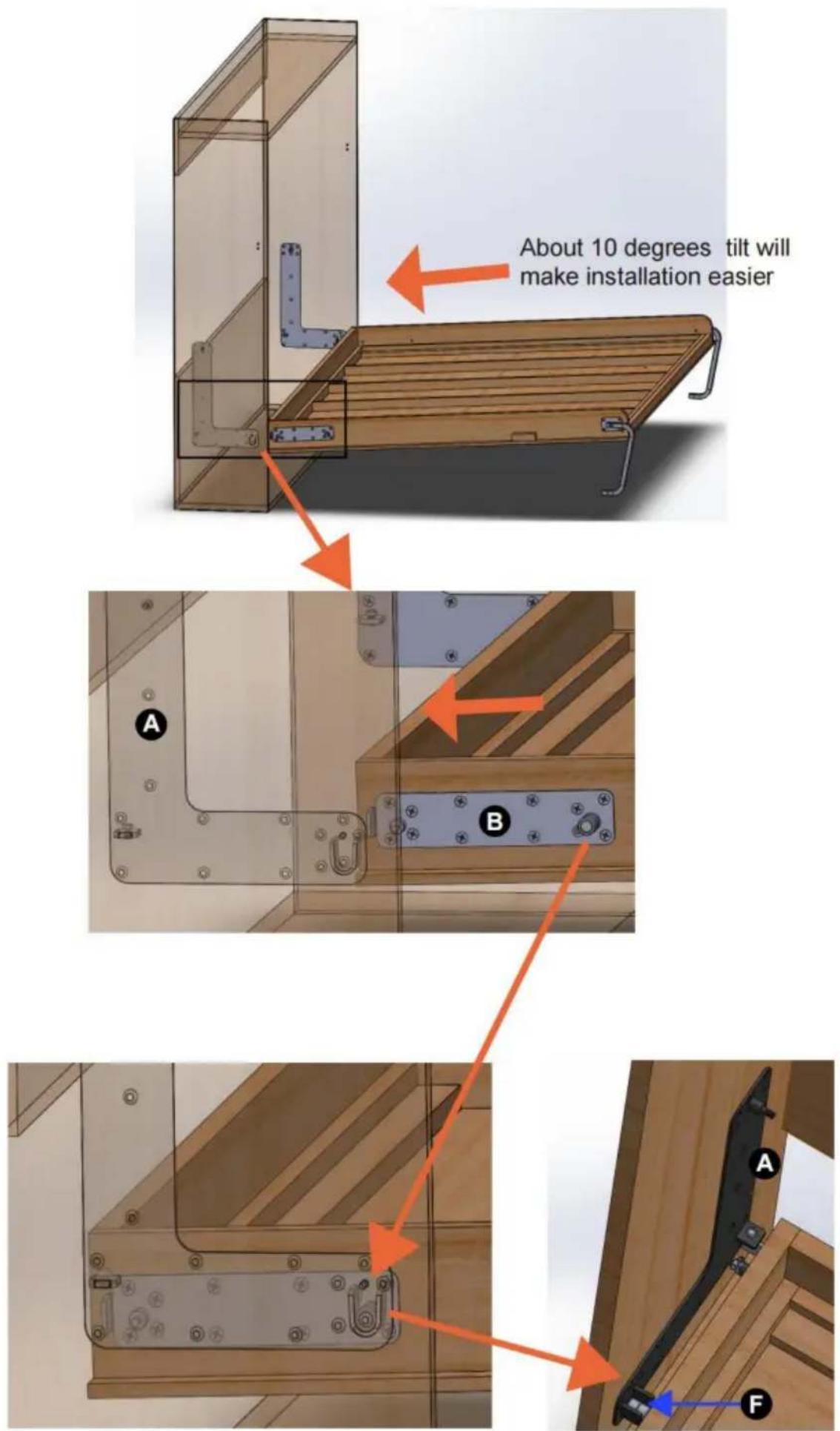

Plaats het bedframe met een kleine hoek ten opzichte van de kast, zoals op de afbeelding. Plaats de verbindingsbeugel B met lager F op de zijbeugel A zoals afgebeeld. Installeer de handgreep op het bedframe.

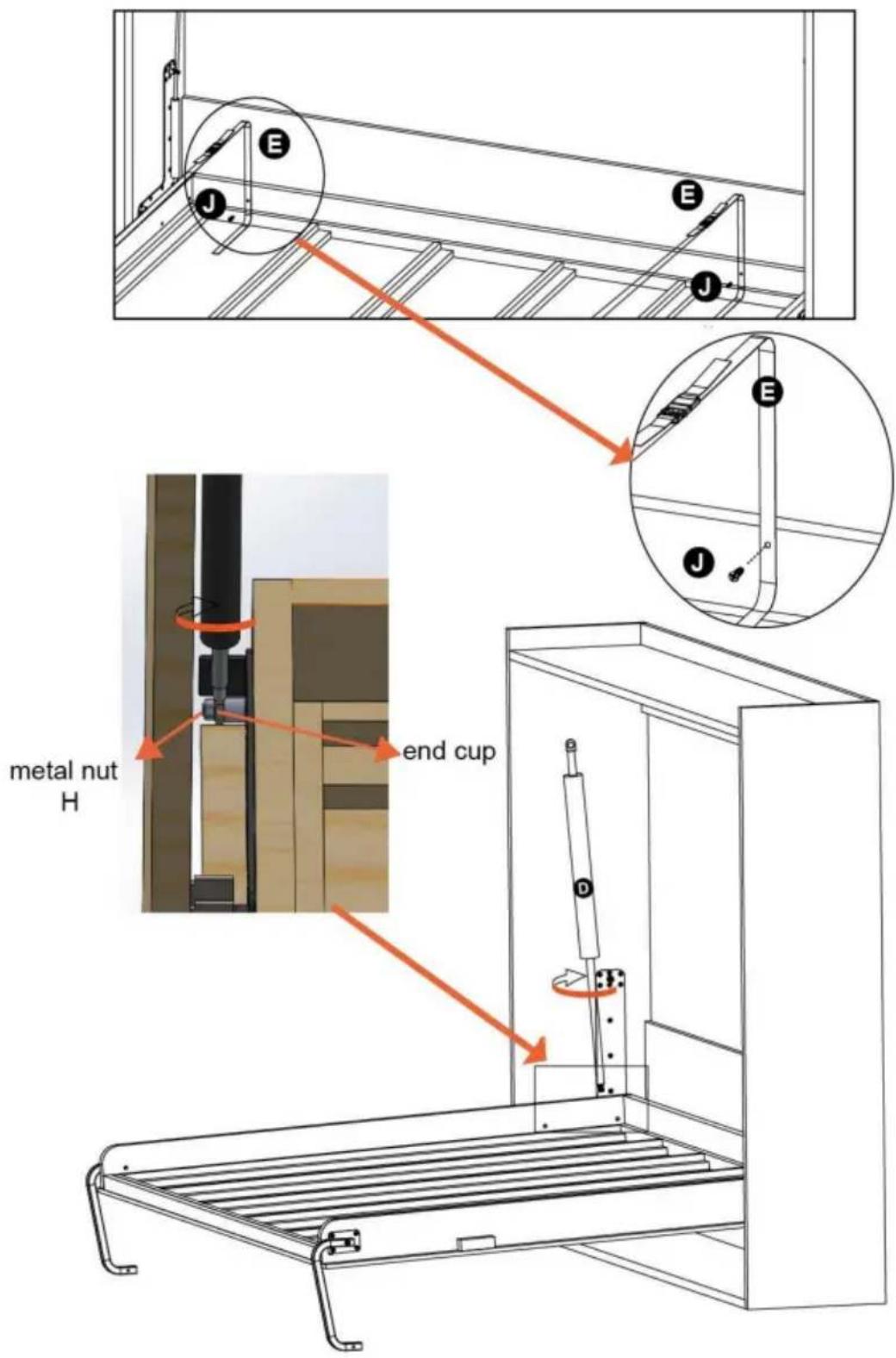

Bevestig eerst de twee matrasriemen E aan het bedframe met een schroef J; Draai vervolgens de gasveer D in de eindkap zoals afgebeeld, draai de gasveer vast met de eindkap;

Herhaal de bovenstaande installatie aan de andere kant.

Stap 8:

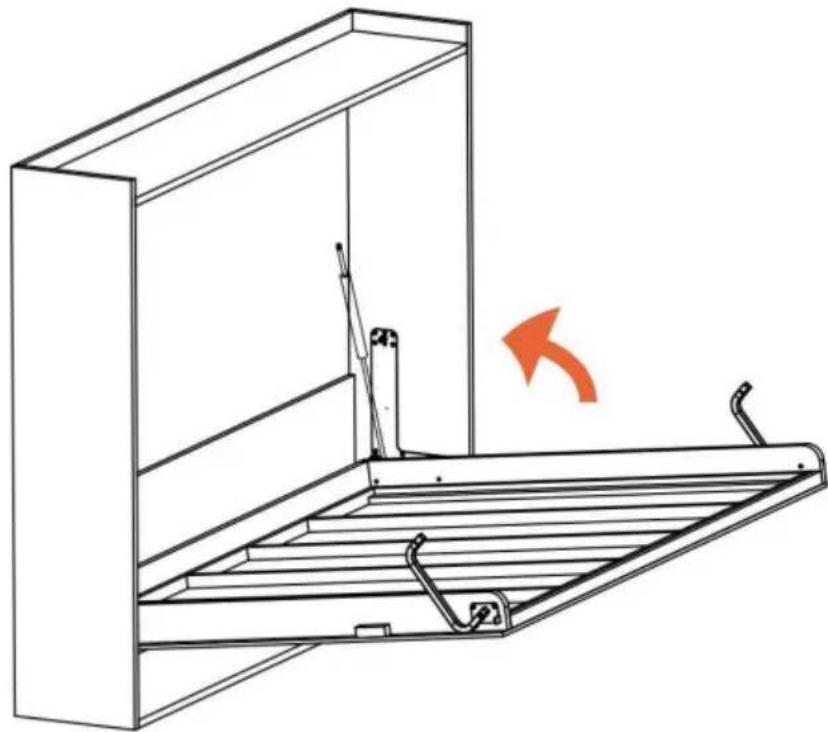

Sluit het bedframe in de kast zoals op de afbeelding.

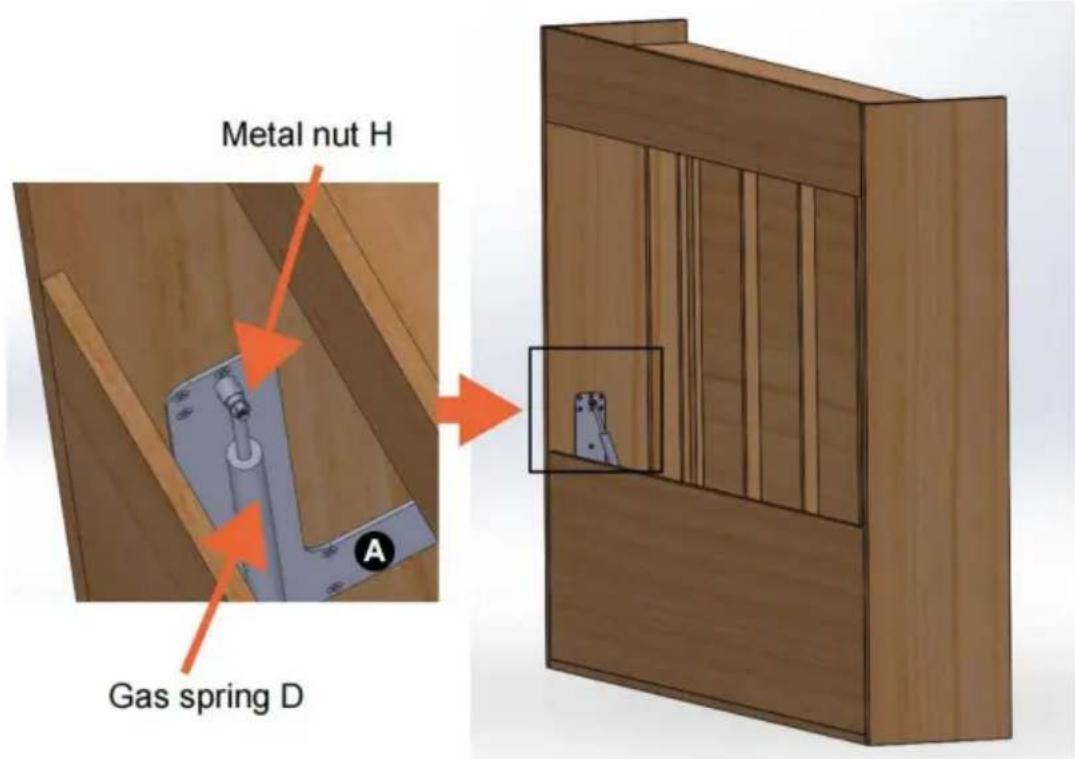

Installeer de gasveer D op beugel A vanaf de achterkant van de kast en bevestig deze met metalen moer H.

Herhaal de bovenstaande installatie aan de andere kant.

Stap 10:

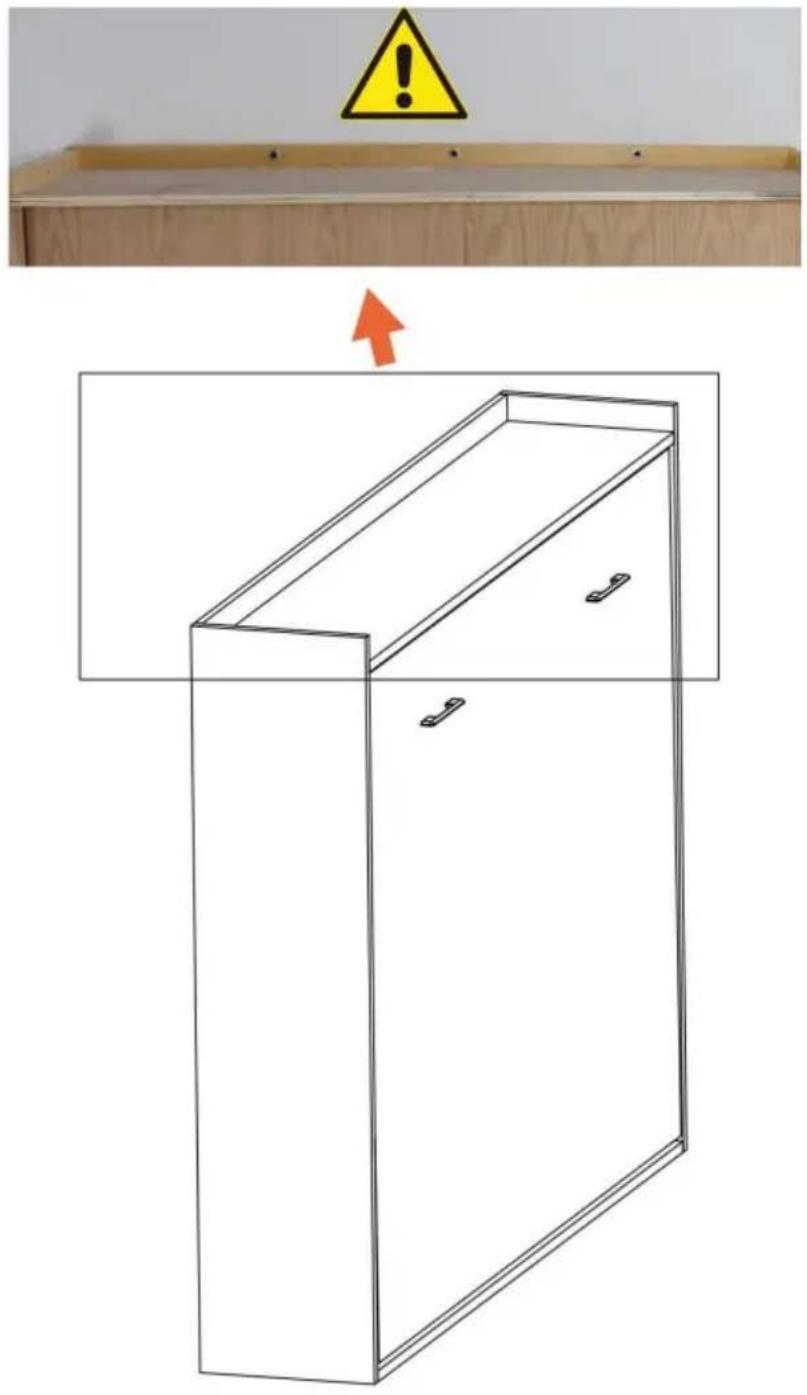

Bevestig de kast aan een massieve muur. De kast moet aan de muur worden bevestigd voordat deze wordt geopend.

Open het bed, plaats het paneel 13 op het bedframe.

Plaats de matras op het bedframe en zet deze vast met de riemen E.

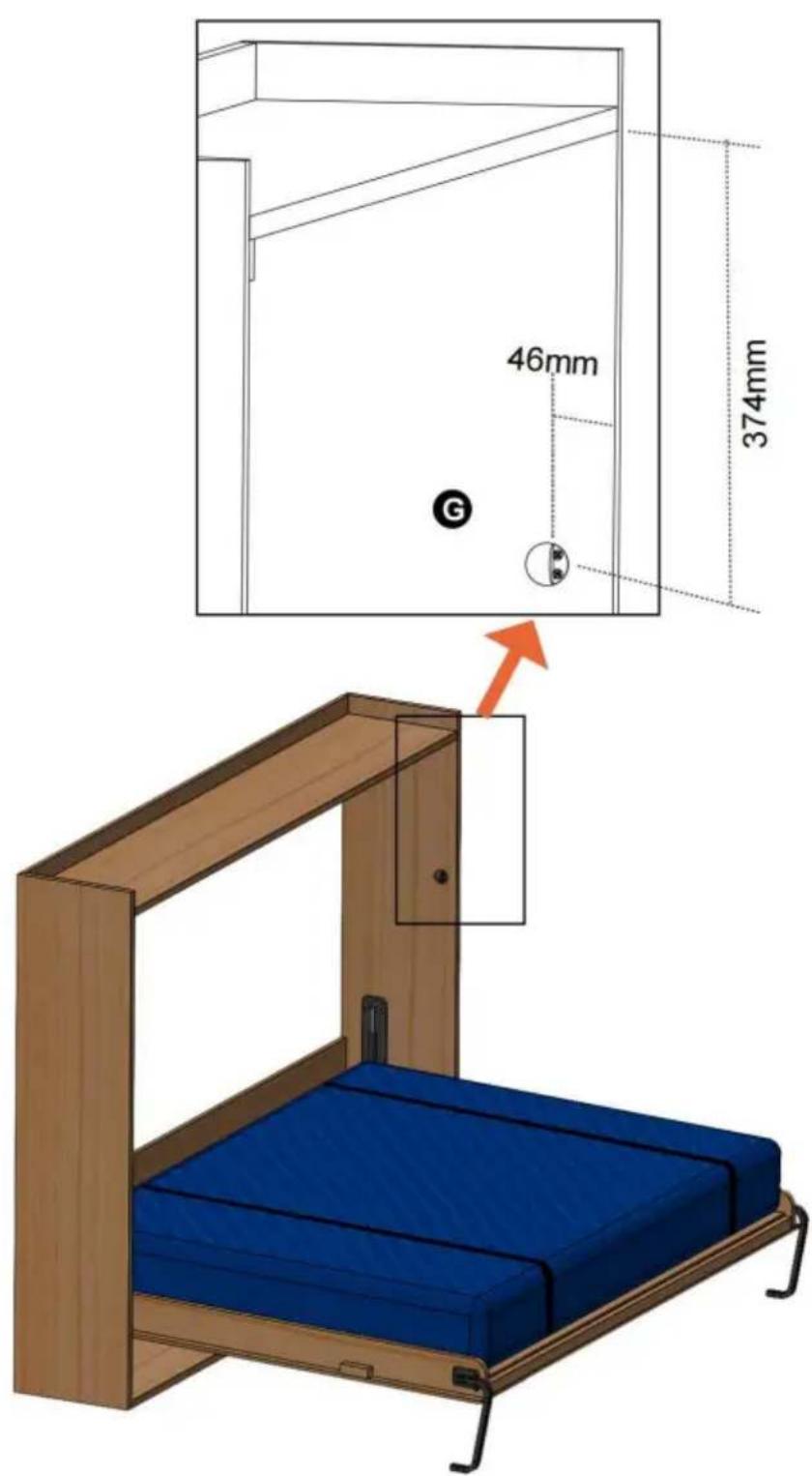

Installeer de stop G op de kast met schroeven J.

Herhaal de bovenstaande installatie aan de andere kant.
