Producttype	Verticale dubbele inklapbare bed (Murphy bed)
Merk	Vevor
Model	YFVTW245
Afmetingen bedframe	1947 x 1104 x 132 mm
Binnenafmetingen kast	1124 x 388 x 1972 mm
Geschikt matras	990 x 1900 mm (39 x 75 inch), dikte 152-254 mm (6-10 inch)
Maximaal gewicht matras	20 kg (44 lb)
Totaal gewicht frame en matras	61-64 kg (134-141 lb)
Maximale systeemgewicht	408 kg (900 lb)
Gewicht bedframe alleen	42 kg (92,4 lb)
Materiaal frame	Hout en multiplex (diktes 3/4, 1, 1/2, 3/8 inch)
Soort mechanisme	Gasveer en lagers
Belangrijkste functies	Verticale inklap, wandopslag, gebruik als bed
Installatie	Vereist montage en wandbevestiging door een volwassene
Veiligheid	Gebruik verboden zonder matras, periodieke controles, mechanisme niet blokkeren
Onderhoud en reiniging	Reinigen met een zachte doek, regelmatig de stabiliteit controleren, geen schuurmiddelen gebruiken
Onderdelen en repareerbaarheid	Neem contact op met Vevor technische ondersteuning voor reserveonderdelen
Algemene informatie	Murphy Twin-Vertical bed kit, geleverd zonder matras en kast, elektronische garantie op www.vevor.com/support

Veelgestelde vragen - YFVTW245 Vevor

Wat zijn de afmetingen van het Vevor YFVTW245 inklapbed?

Het bedframe meet 1947 x 1104 x 132 mm. De binnenkast is 1124 x 388 x 1972 mm. Het aanbevolen matras is 990 x 1900 mm (standaard twin).

Welk type matras is compatibel met dit bed?

Een twin matras van 990 x 1900 mm (39 x 75 inch) met een dikte tussen 152 en 254 mm (6 tot 10 inch). Het matrasgewicht mag niet groter zijn dan 20 kg.

Hoe installeer ik het Vevor inklapbed?

De installatie verloopt in verschillende stappen: de kast maken, de zijsteunen bevestigen, het bedframe monteren, de gasveren installeren en de kast aan de muur bevestigen. Het wordt aanbevolen om met zijn tweeën te zijn en de meegeleverde boormal te gebruiken.

Wat zijn de belangrijke veiligheidsinstructies?

Gebruik het bed nooit zonder matras. Controleer regelmatig de stabiliteit. Laat kinderen het mechanisme niet gebruiken. Installeer uit de buurt van warmtebronnen. Bevestig de kast stevig aan de muur voordat u opent.

Wat is het maximale draagvermogen van het systeem?

Het systeem ondersteunt tot 900 lb (408 kg) totaal gewicht, inclusief frame en matras.

Wordt het bed geleverd met een matras?

Nee, de kit bevat geen matras en geen houten kast. Deze moeten door de gebruiker worden geleverd volgens de opgegeven afmetingen.

Hoe onderhoud ik het inklapbed?

Reinigen met een zachte, droge doek. Controleer regelmatig de bevestigingen en de goede werking van de gasveren. Gebruik geen schurende producten.

Kan ik het bed zelf repareren?

Neem voor reparaties contact op met Vevor technische ondersteuning. Probeer geen onderdelen aan te passen of te vervangen zonder toestemming. Routinematig onderhoud (controles) kan door de gebruiker worden uitgevoerd.

Wat is de garantie op dit product?

Vevor biedt een elektronische garantie. Registreer uw product op www.vevor.com/support om de garantie te activeren en technische ondersteuning te krijgen.

Is het bed moeilijk in elkaar te zetten?

De montage vereist tijd en doe-het-zelfvaardigheden. Het wordt aanbevolen de instructies zorgvuldig te volgen en met zijn tweeën te zijn om zware onderdelen te hanteren. Gebruik de meegeleverde boormal voor een nauwkeurige montage.

GEBRUIKSAANWIJZING YFVTW245 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

MURPHY BEDKIT

MODEL: YFVTW245

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates voor ons product zijn.

Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt, de Murphy bedset.

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt.

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van maken zonder toezicht.

1. Installeer de Murphy Bed Kit volledig voordat u het bed gebruikt, anders kan dit ernstige schade aan mensen veroorzaken.
2. Controleer regelmatig de stabiliteit en veiligheid van de set en gebruik deze moet onmiddellijk worden gestopt in geval van schade of verdachte problemen.
3. Kinderen mogen de set niet alleen gebruiken om het bed uit te spreiden of op te bergen, anders kunnen ze gewond raken.

Hartelijk dank dat u voor deze Murphy-bedset hebt gekozen.

Als er een verschil is tussen de kleur van dit product en de afbeelding in de handleiding, raadpleeg het fysieke object.

PARAMETERLIJST

Model	YFVTW245
Aangepaste modellen	Twin-vertical
Matras maat	B×L:39×75in(990×1900mm)
matras dikte	6-10 inch (152-254 mm)
Maximaal matrasgewicht	44 pond (20 kg)

INSTRUCTIES

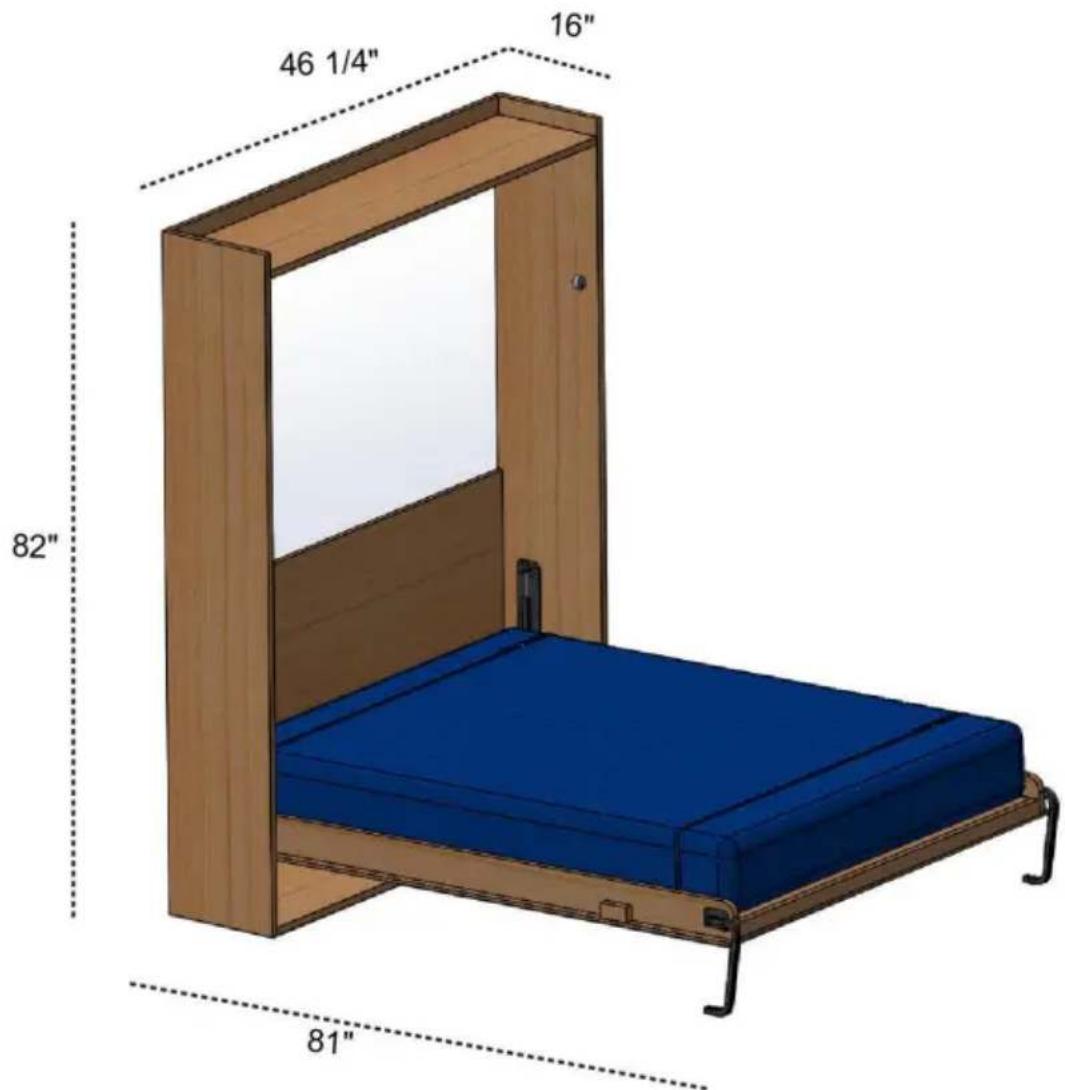

Geschikt voor Murphy Bed Kit Twin-Vertical

Let op: De Murphy Bed Kit bevat geen bed en bedkasten

moeten door de gebruikers zelf worden uitgerust.

Standaard tweepersoonsmatras

Maximaal gewicht: 44 pond

Maximale diepte: 10 inch

Maximale gewichtscapaciteit: 900 pond

1. Algemene beschrijving

Gebruik

Het opklapbedsysteem maakt het mogelijk om de bedveer uit zijn verticale stand te brengen

Plaats het in een horizontale positie in de kast, zodat het op een absoluut snelle en gemakkelijke manier en met zeer weinig inspanning als bed kan worden gebruikt.

Voordat de gebruiker het opklapbed gebruikt, moet hij zich ervan verzekeren dat de accessoires in goede staat verkeren.

Voordat de gebruiker het opklapbed gebruikt, moet hij ervoor zorgen dat op het slaapoppervlak alleen het matras en beddengoed liggen.

2. Veiligheid

Veiligheidsnorm

Het voldoen aan de veiligheidsnormen stelt de gebruiker in staat om productief te werken, zonder gevaar voor schade aan zichzelf en aan anderen.

Het is verboden om het product te gebruiken zonder matras erop.

oppervlak van het bed.

Het is verboden het bed voor een ander doel te gebruiken dan waarvoor het bedoeld is, zoals beschreven in de sectie GEBRUIK.

Een onjuiste installatie of installatie die niet door gespecialiseerde vakmensen is uitgevoerd, kan mogelijk losraken, breken of disfunctioneren veroorzaken, met mogelijke schade aan personen, dingen of dieren. Alle gegeven instructies moeten strikt worden opgevolgd.

Alle gegeven instructies moeten strikt worden opgevolgd.

Voordat gebruikers het product gaan gebruiken, moeten zij zich op de hoogte stellen van de functies en technische kenmerken ervan, door een nauwkeurige en volledige lezing van deze gebruikershandleiding.

Knoeien met of vervangen van bedonderdelen is niet toegestaan.

Het gebruik van accessoires of reserveonderdelen anders dan aanbevolen door de leverancier, toont een ongepast en gevaarlijk gebruik van het product aan.

Het is ten strengste verboden om veiligheidsvoorzieningen en bescherming te verwijderen.

labels) op de set; Controleer periodiek de incidentele positie op de

mechanisme van dekens of anders. Voordat u met enig onderhoud begint, dient u eerst alle technische gegevens te hebben gelezen en begrepen in deze handleiding. Elk onderhoud en reparatie dient uitsluitend door gekwalificeerd personeel te worden uitgevoerd.

WAARSCHUWING!!!

Plaats het product nooit in de buurt van warmtebronnen. Plaats en vergrendel het bed systeem vrij te houden van voorwerpen die de beweging ervan kunnen belemmeren. De instructies en regels in deze handleiding dienen absoluut te worden nageleefd.

Stel voor om onderstaande materialen te gebruiken voor houten kasten en bedframe

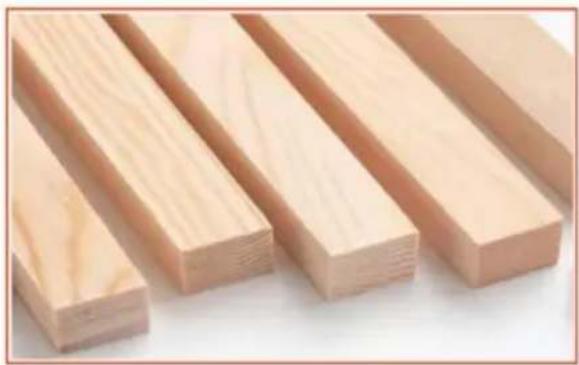

Houten stokken

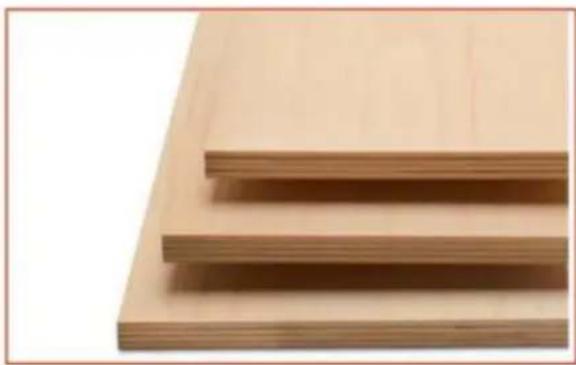

Multiplex blad

Veiligheids- en verzorgingsadvies

• Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt. Pagina's.
• Haal alle fittingen uit de plastic zakken en doe ze in hun eigen zakken groepen.
• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen beschadigd raken of stikken als ze worden ingeslikt. Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u begint. Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan schade veroorzaken. - Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als mogelijk.

ingeslikt. Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u begint. Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan schade veroorzaken. - Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als mogelijk.

Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkomen.

• Delen van de montage zullen gemakkelijker zijn met 2 personen.

• Om de kans op beschadiging van uw product te verkleinen, zorg ervoor dat uw boormachine op een laag koppel is ingesteld.

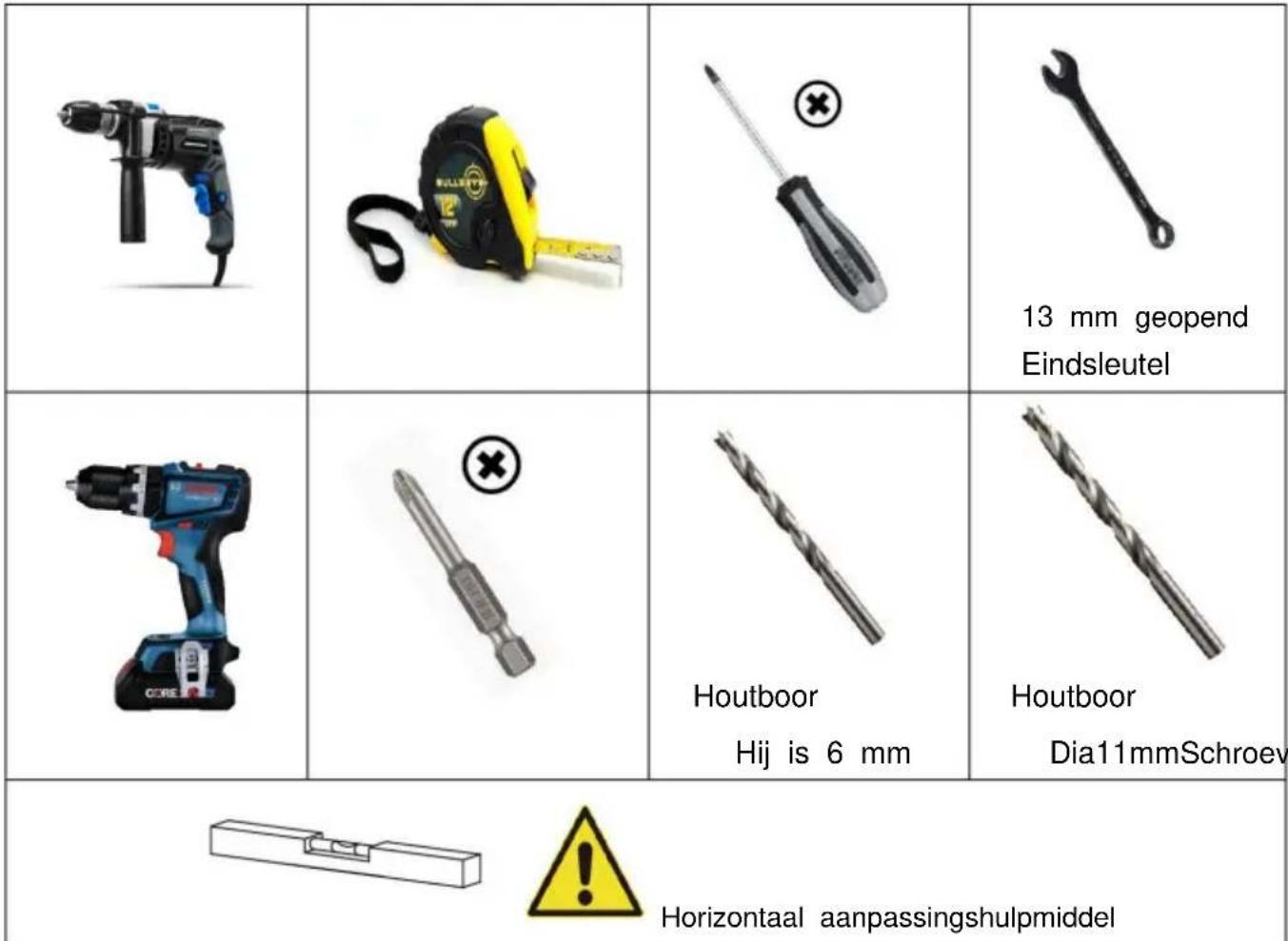

Installeer de benodigde gereedschappen

en Aar

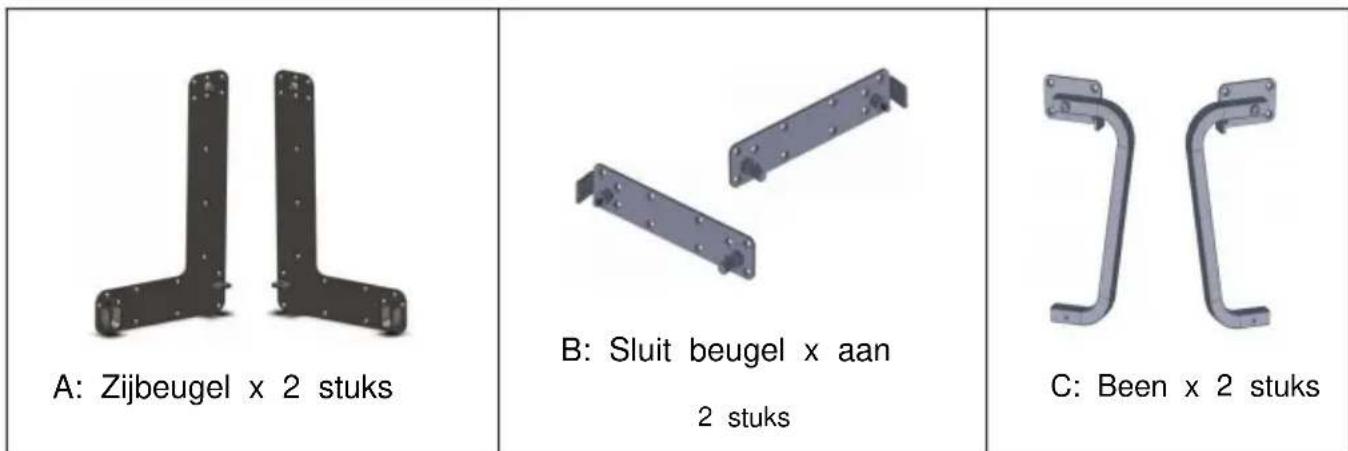

Lijst met

kitonderdelen Opmerking: De onderstaande hoeveelheden zijn de juiste

hoeveelheid om de montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd

D:YFGS300700A x 2 stucks	E:Matrasriem x 2 stucks	F:Lager x 4 stucks
G:Stop x 2 stucks	H:Metalen Moer M8x 4st	Schroef Ik:M5x20mm x72 stucks
J:Schroef M4x20mm x8st	Boorsjabloon: 710*294m	Boorsjabloon: 306*82mm

Bouwhandleiding Stap 1:

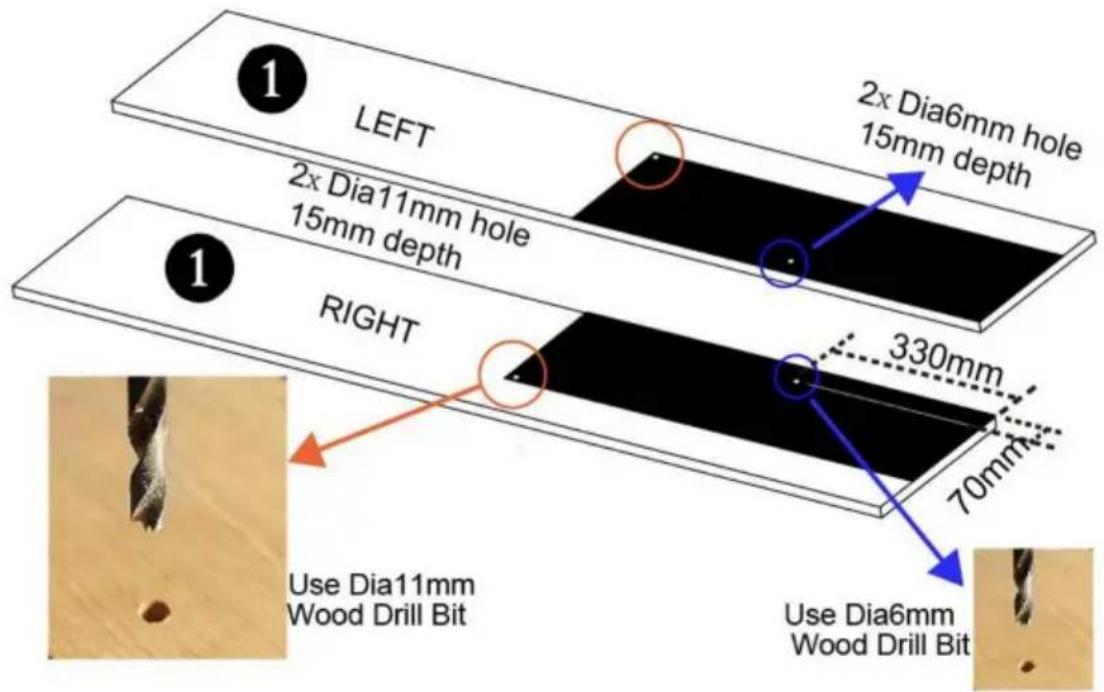

Maak de kast. Plaats het

boorsjabloon van 710×294 mm op het zijpaneel en zorg ervoor dat de rand van het sjabloon gelijk ligt met het zijpaneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het zijpaneel, verwijder vervolgens de sjabloon en boor een gat van 11 mm en een gat van 6 mm zoals op de afbeelding, de diepte van het gat is 15 mm.

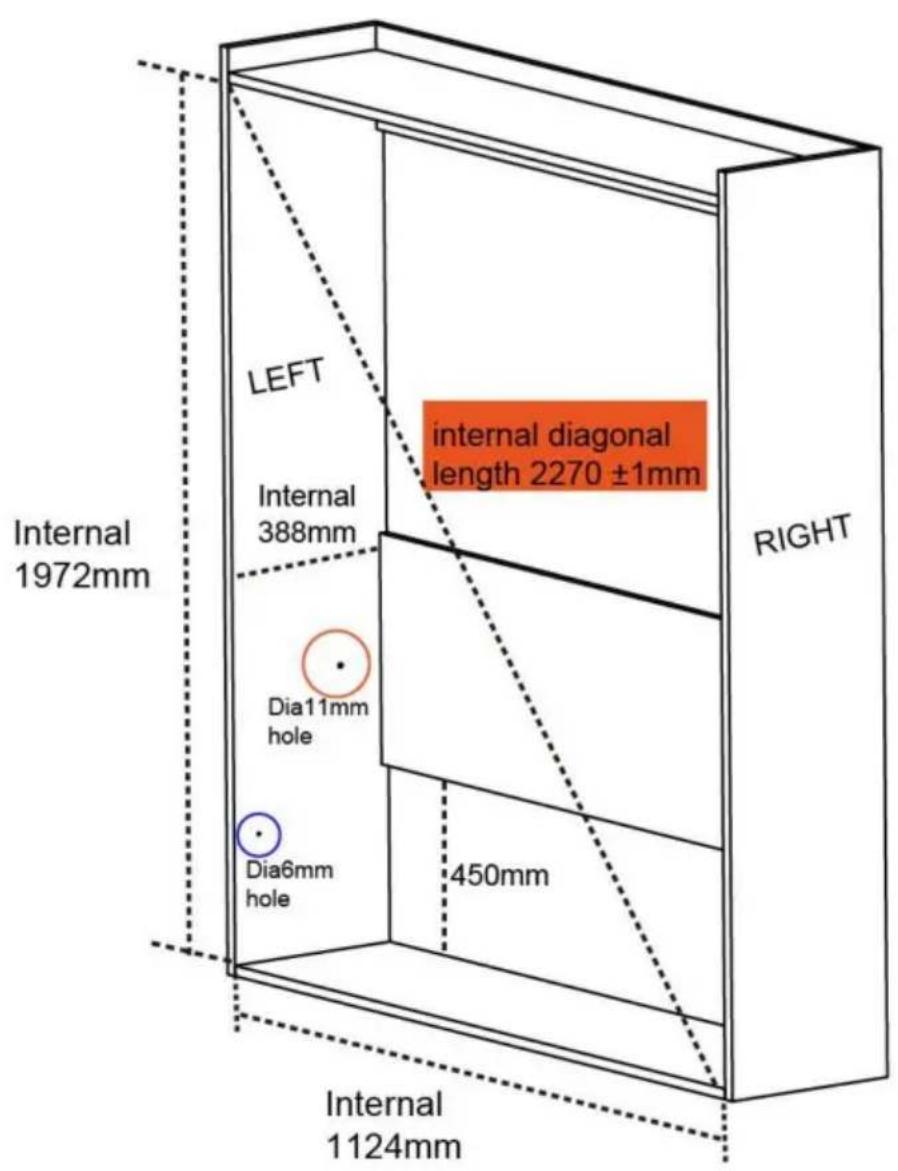

Maak de kast met schroeven en waterdichte houtlijm, zorg voor de binnenafmetingen zoals op de afbeelding, zorg ervoor dat de kast stabiel en veilig is.

Stap 2:

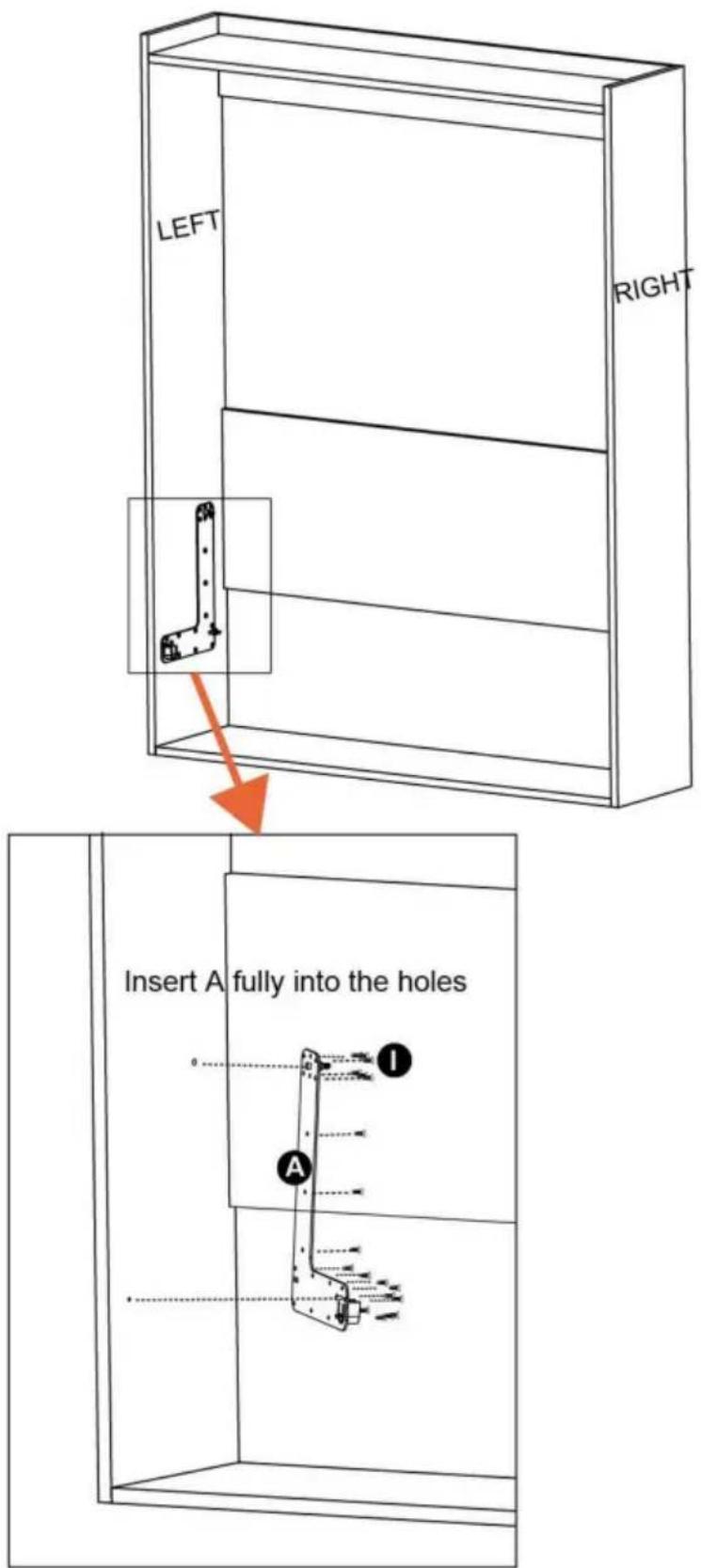

Steek de pin op de zijbeugel A volledig in het gat van 11 mm en 6 mm, bevestig daarna de kast met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

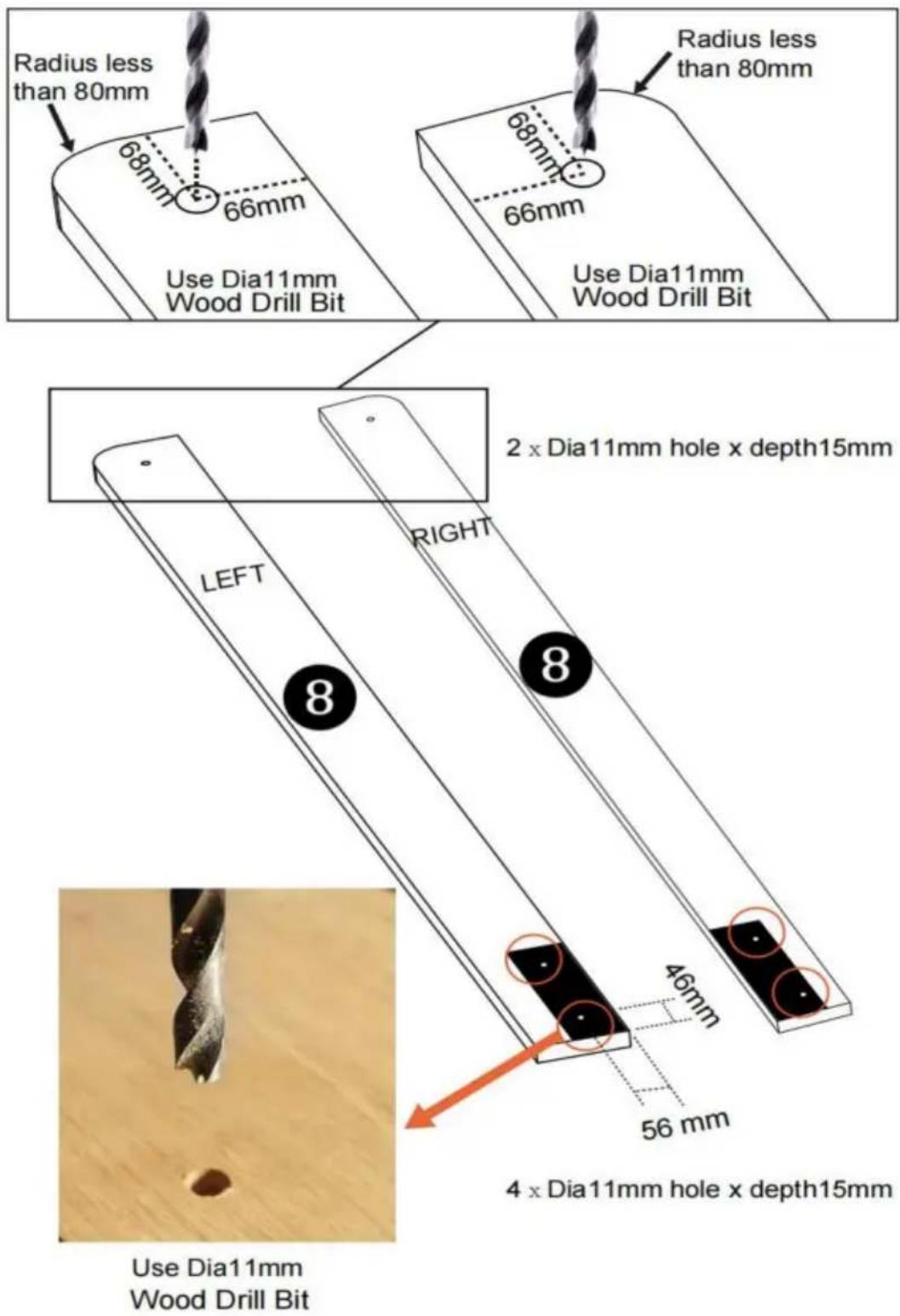

Stap 3: Plaats de boorsjabloon van 306×82 mm op paneel 8 en zorg ervoor dat deze goed vastzit, de rand van de sjabloon ligt gelijk met het paneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het paneel 8 en verwijder vervolgens de sjabloon en boor een gat van Dia 11 mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding

andere kant van het paneel en boor vervolgens een gat van Dia 11 mm, de diepte van het gat is 15 mm

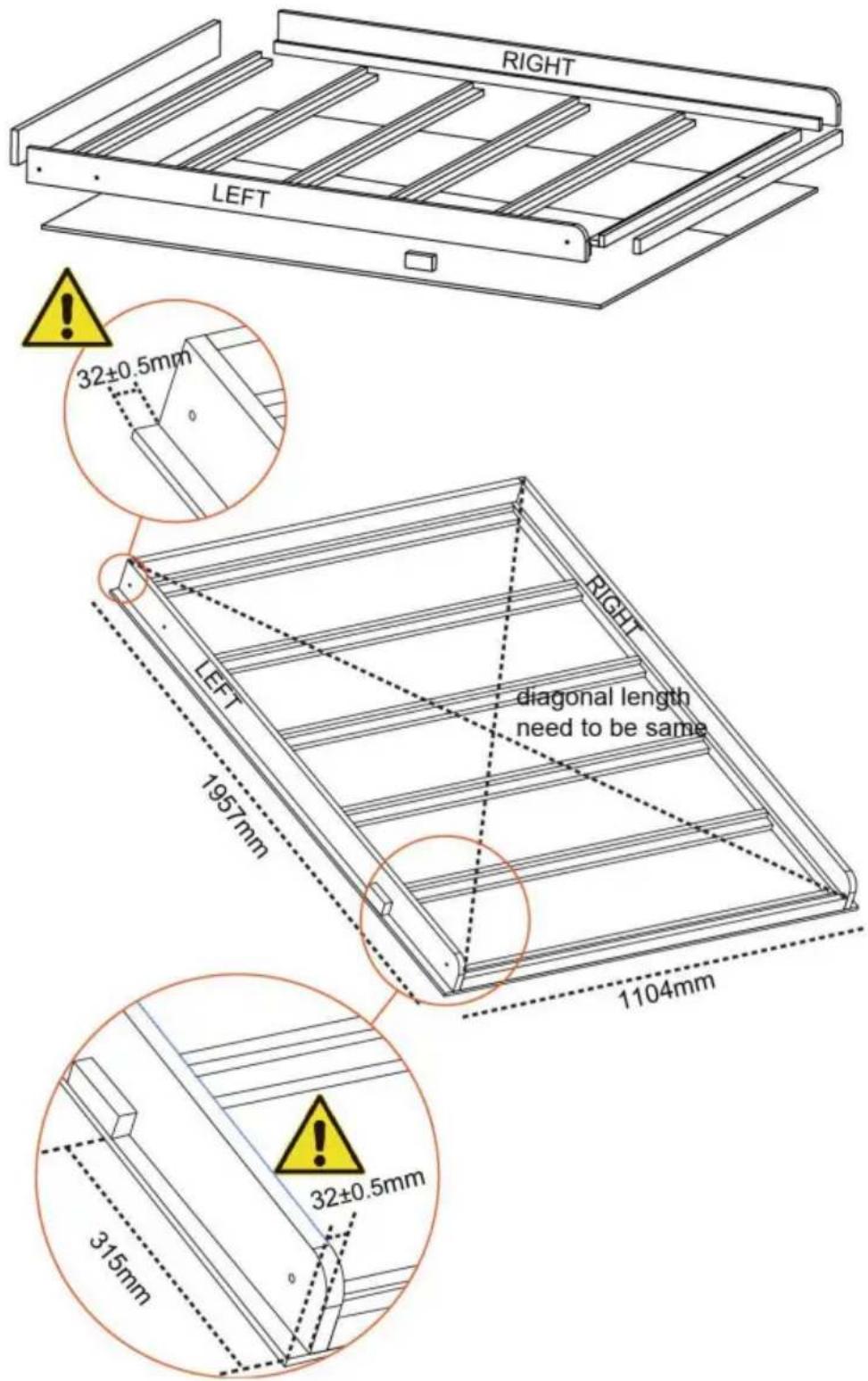

Stap 4:

Maak het bedframe met schroeven en waterdichte houtlijm zoals afgebeeld. Zorg voor de afmeting vanaf het schortpaneel tot de rand van het deurpaneel: 32 mm zoals afgebeeld.

Houd de diagonale lengte aan, aangezien de afbeelding hetzelfde is.

Zorg ervoor dat de kast stabiel en veilig is.

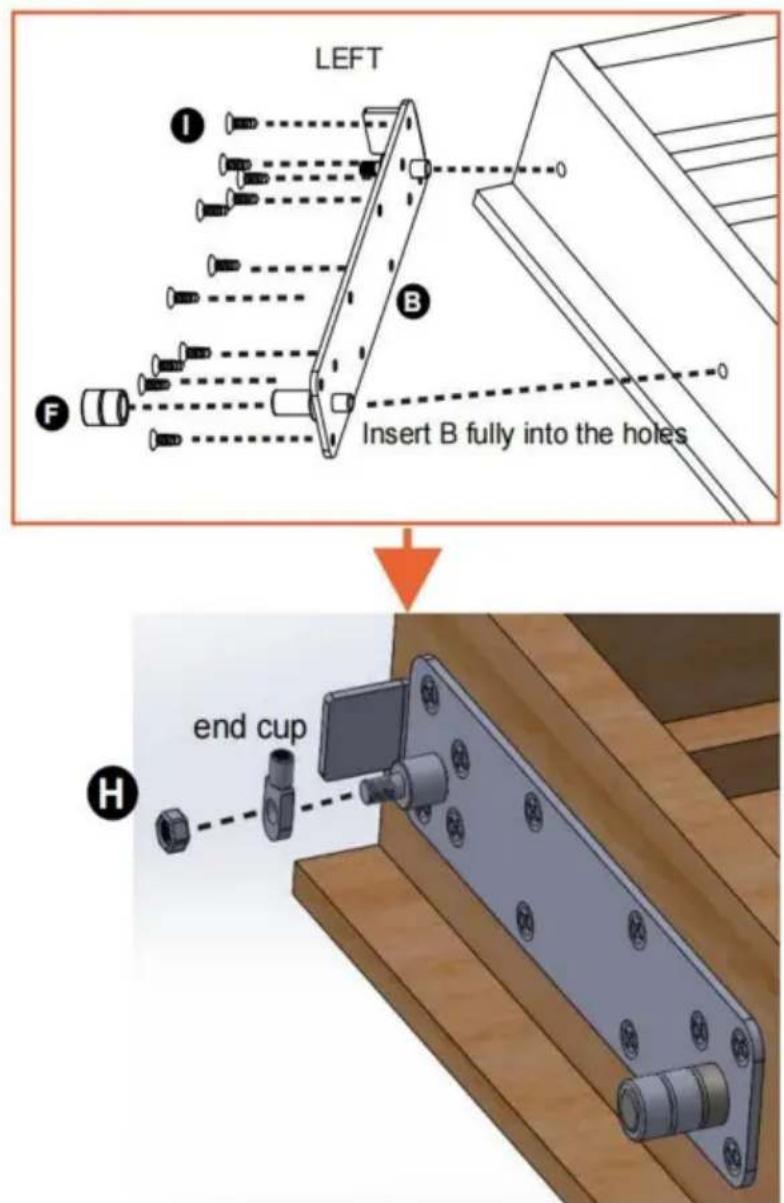

Stap 5:

Steek de pin op verbindingsbeugel B volledig in de gaten met een diameter van 11 mm en bevestig B vervolgens aan het bedframe met schroeven I.

Plaats 2 stuks lager F in de verbindingsbeugel B, zoals afgebeeld.

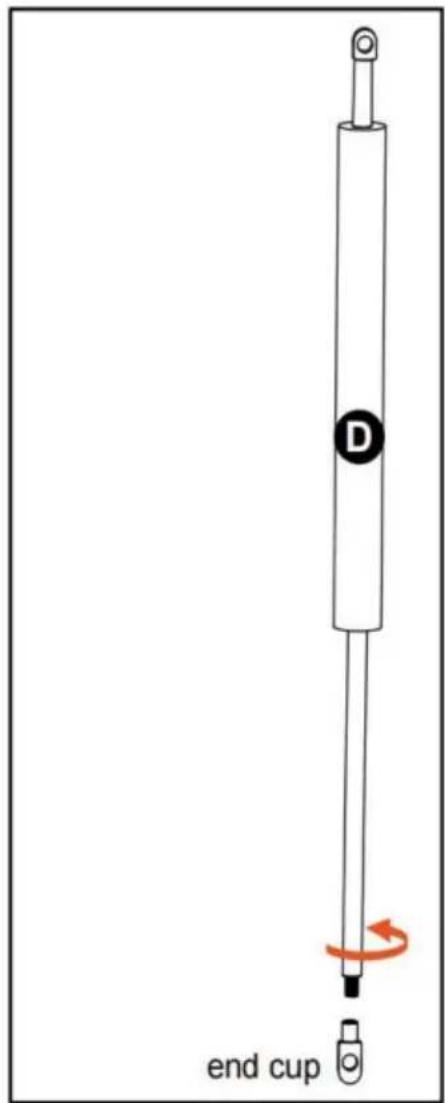

Draai de eindkap van de gasveer naar buiten zoals op de afbeelding, monteer deze vervolgens op de verbindingsbeugel B en bevestig deze met moer H zoals op de afbeelding.

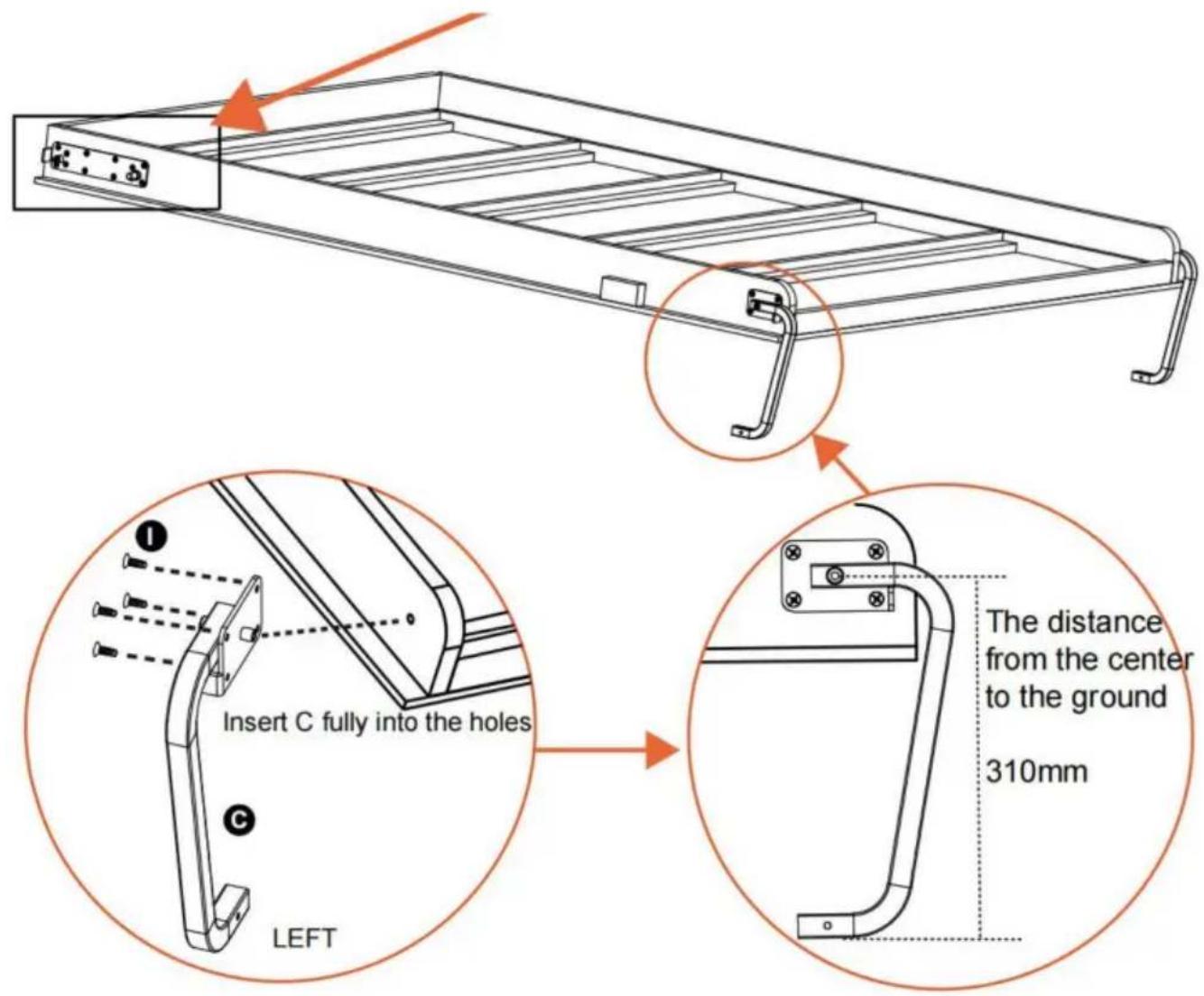

Steek de pin op poot C volledig in de gaten van Dia 11 mm en bevestig C vervolgens aan het bedframe met schroeven I. Houd de afstand van het midden tot de grond 310 mm, zoals op de afbeelding.

Herhaal de bovenstaande installatie aan de andere kant.

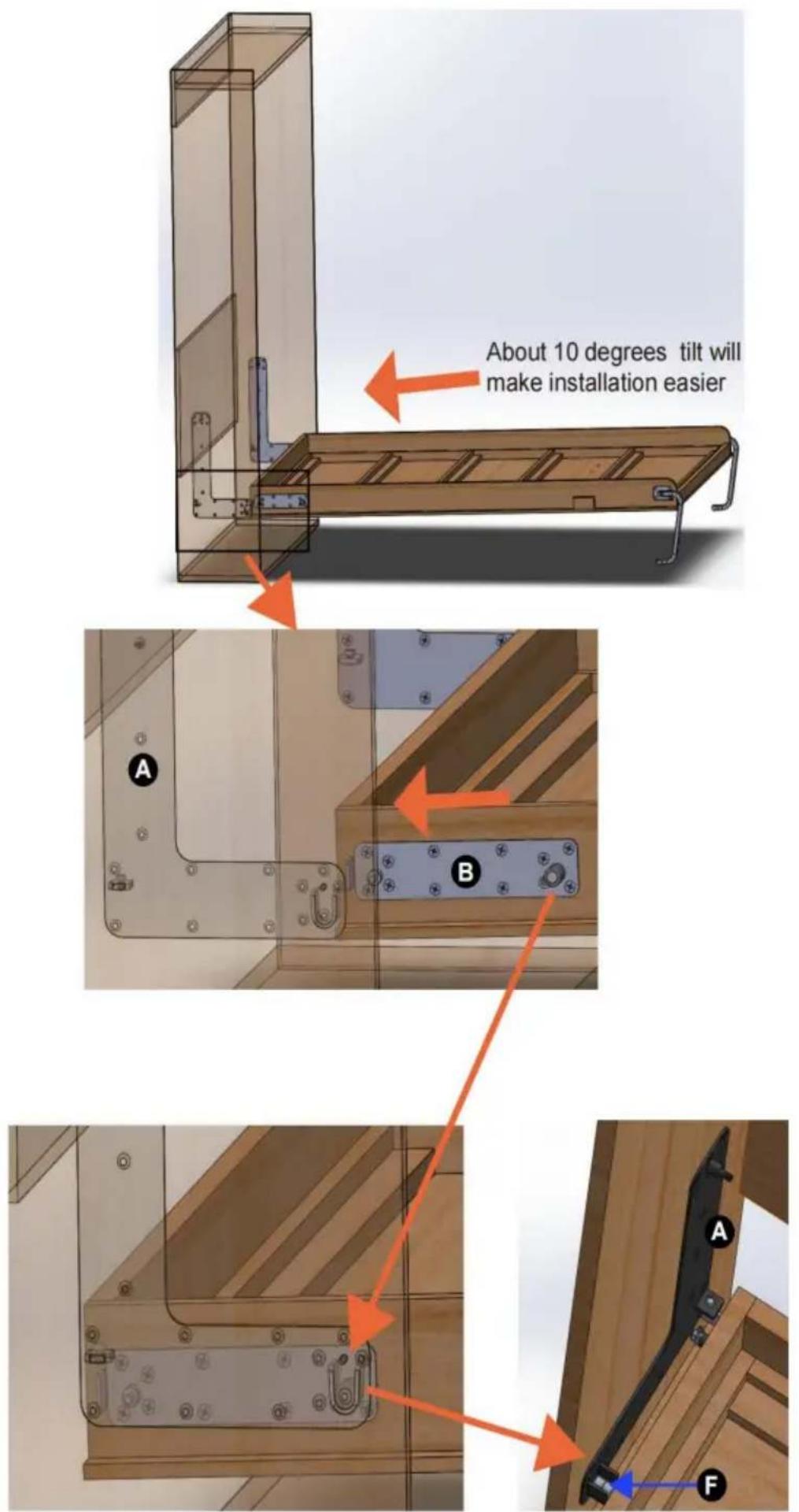

Stap 6:

Plaats het bedframe met een kleine hoek ten opzichte van de kast, zoals op de afbeelding. Plaats de verbindingsbeugel B met lager F op de zijbeugel A zoals afgebeeld. Installeer de handgreep op het bedframe.

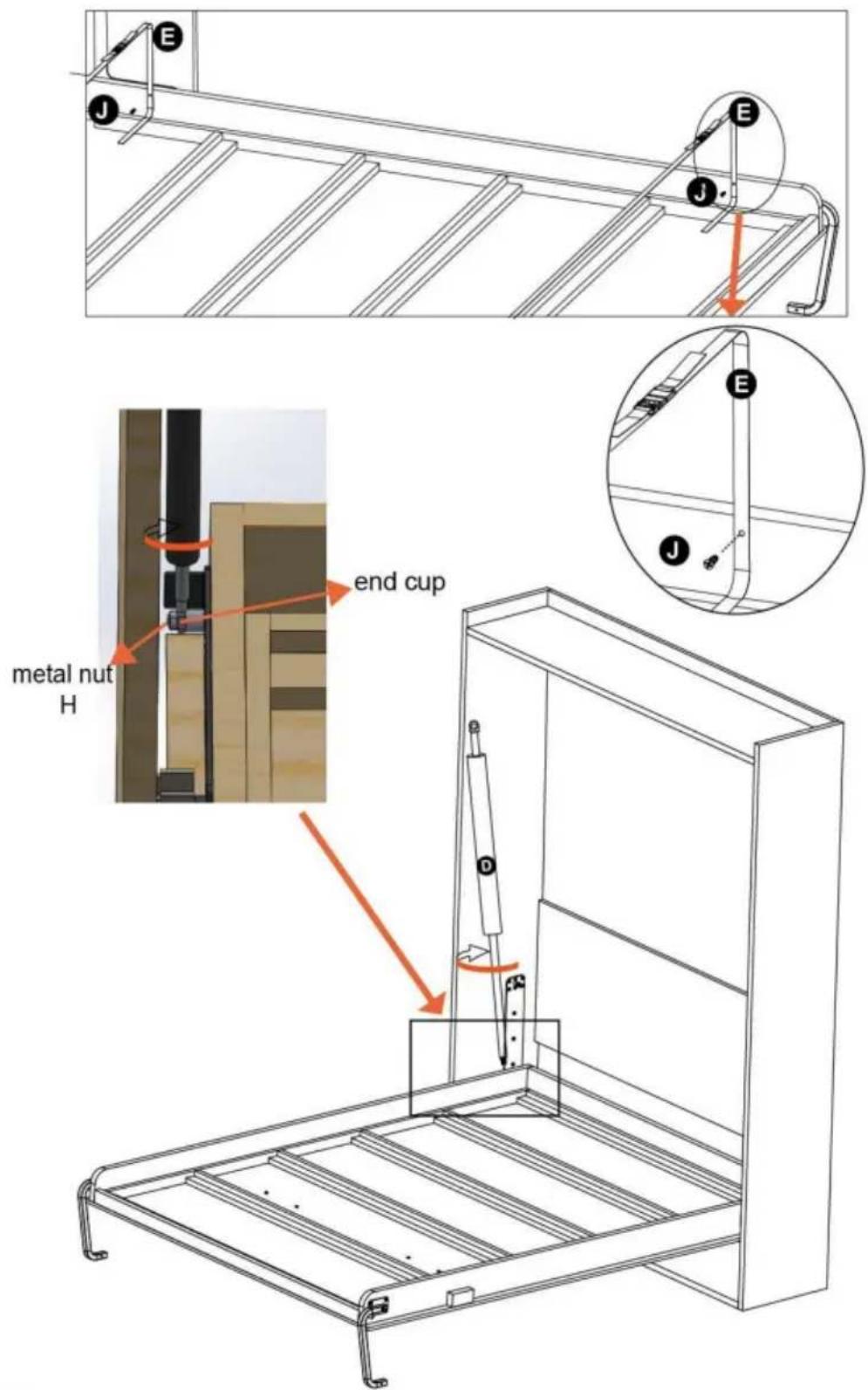

Stap 7:

Bevestig eerst de twee matrasriemen E aan het bedframe met een schroef J; draai vervolgens de gasveer D in de eindkap zoals afgebeeld, en draai de gasveer vast met de eindkap.

Herhaal de bovenstaande installatie aan de andere kant.

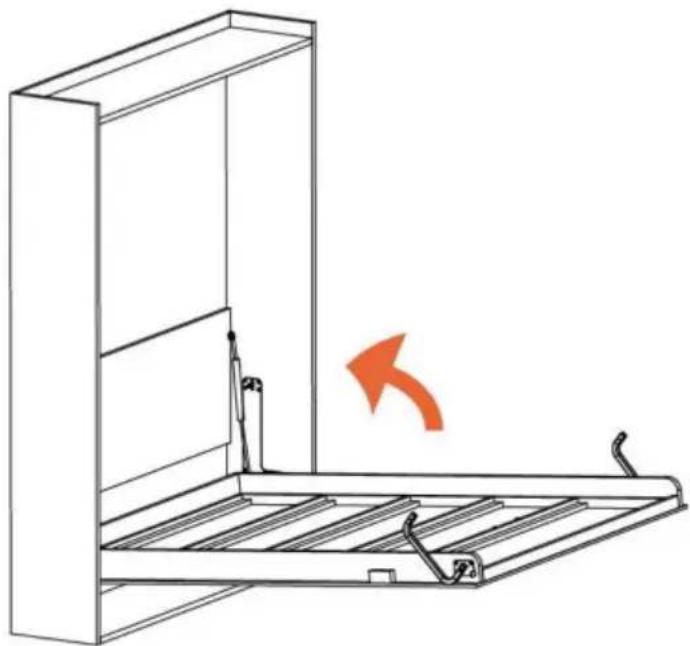

Stap 8:

Sluit het bedframe in de kast zoals op de afbeelding.

Stap 9:

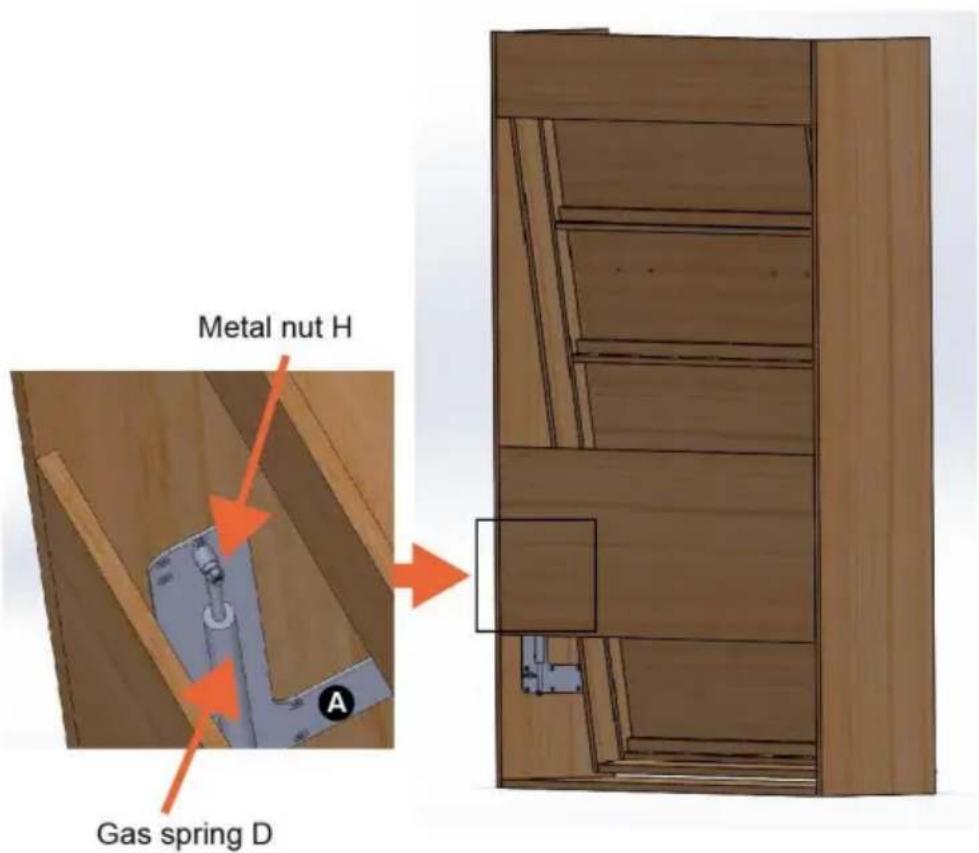

Installeer de gasveer D op beugel A vanaf de achterkant van de kast en bevestig deze met metalen moer H.

Herhaal de bovenstaande installatie aan de andere kant.

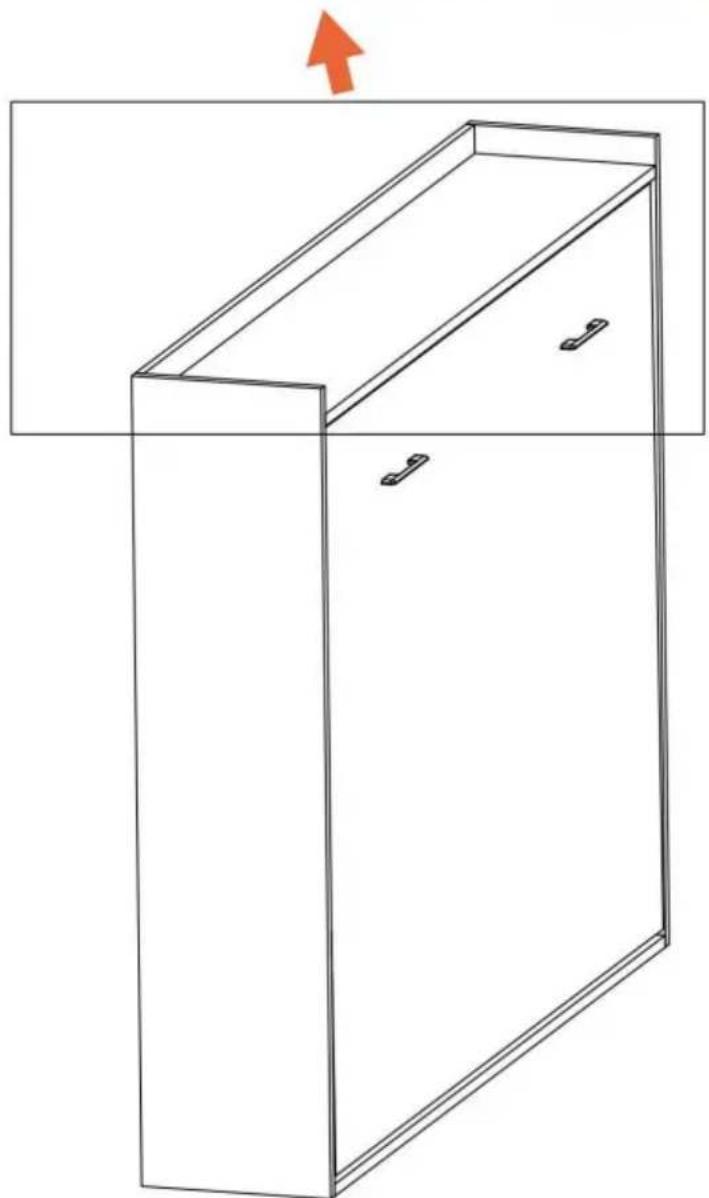

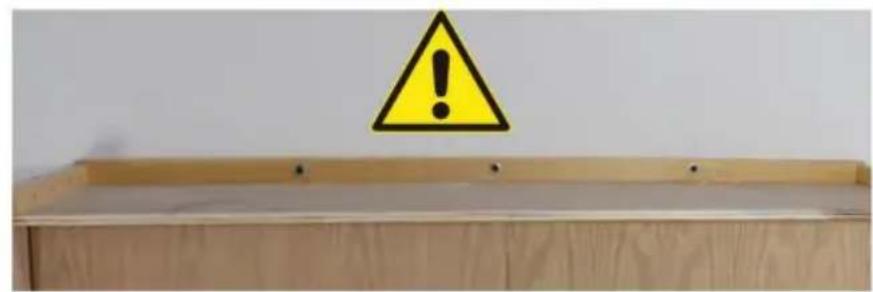

Stap 10:

Bevestig de kast aan een massieve muur. De kast moet vastgemaakt worden aan de muur voordat u deze opent.

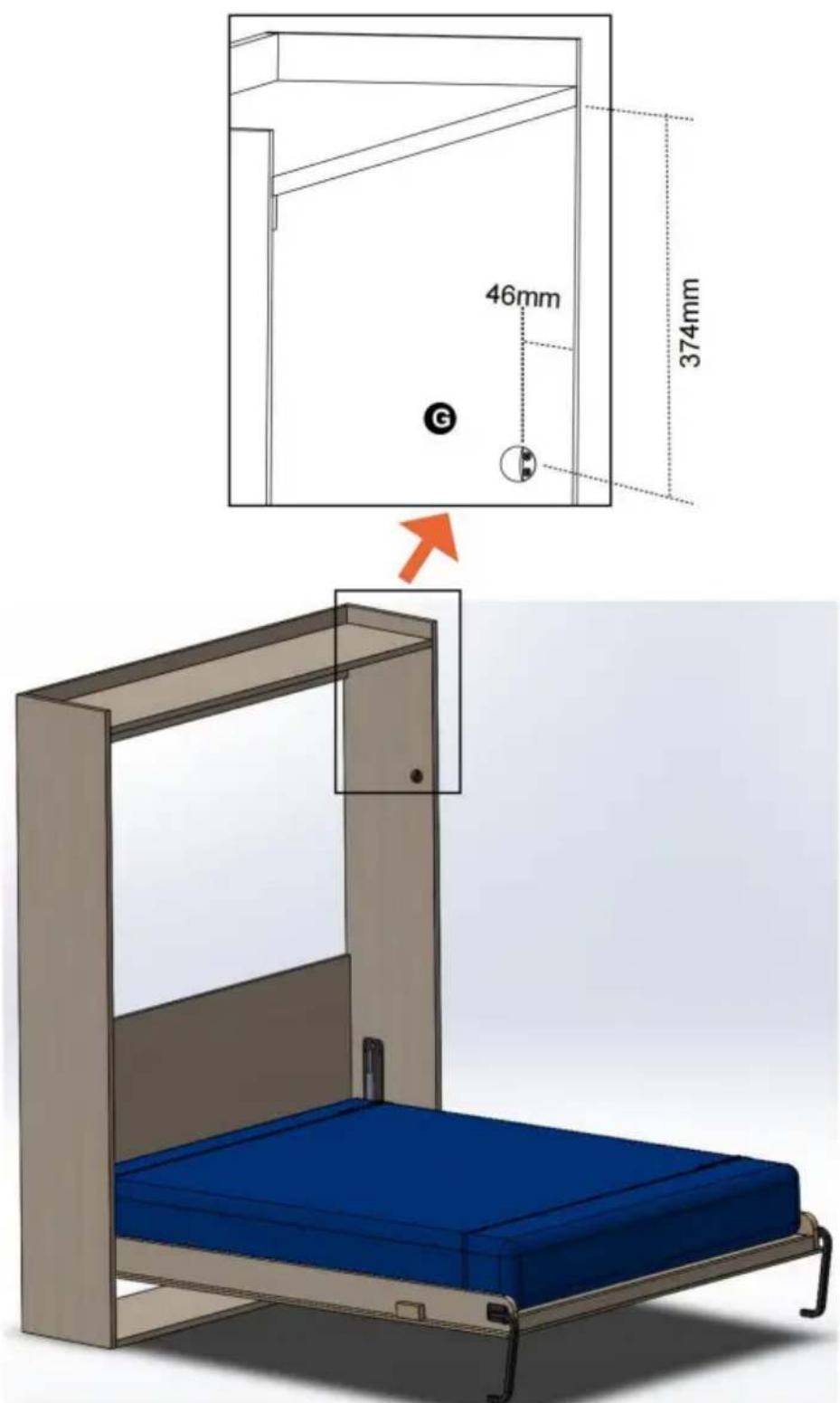

Stap 11:

Open het bed, plaats het paneel 13 op het bedframe.

Plaats de matras op het bedframe en zet deze vast met de riemen E.

Installeer de stop G op de kast met schroeven J.

Herhaal de bovenstaande installatie aan de andere kant.

Fabrikant: Shanghaiuxinmuyeyouxianggsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd in Australië: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
