MANUALE UTENTE YFVTW245 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
KIT LETTO MURPHY
MODELLO:YFVTW245
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
KIT LETTO MURPHY
MODELLO:YFVTW245
HO BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
ISTRUZIONI DI SICUREZZA
- Si prega di leggere e comprendere attentamente questo manuale prima di utilizzare il kit letto Murphy. L'installazione deve essere eseguita da un adulto e i bambini non dovrebbero usarlo senza la sua supervisione.
- Installare completamente il kit letto ribaltabile prima di utilizzare il letto, altrimenti potrebbe causare gravi danni alle persone.
- Verificare la stabilità e la sicurezza del kit a intervalli regolari e l'uso deve essere interrotto immediatamente in caso di danni o problemi sospetti.
- I bambini non devono usare il kit da soli per stendere o riporre il letto, altrimenti potrebbero subire danni.
Grazie mille per aver scelto questo kit per letto ribaltabile.
Se c'è qualche differenza tra il colore di questo prodotto e l'immagine nel manuale di istruzioni, fare riferimento all'oggetto fisico.
ELENCO PARAMETRI
| Modello | YFVTW245 |
| Modelli adattati | Doppio verticale |
| Dimensioni del materasso | L×L: 39×75 pollici (990×1900 mm) |
| spessore del materasso | 6-10 pollici (152-254 mm) |
| Peso massimo del materasso | 44 libbre (20 kg) |
ISTRUZIONI

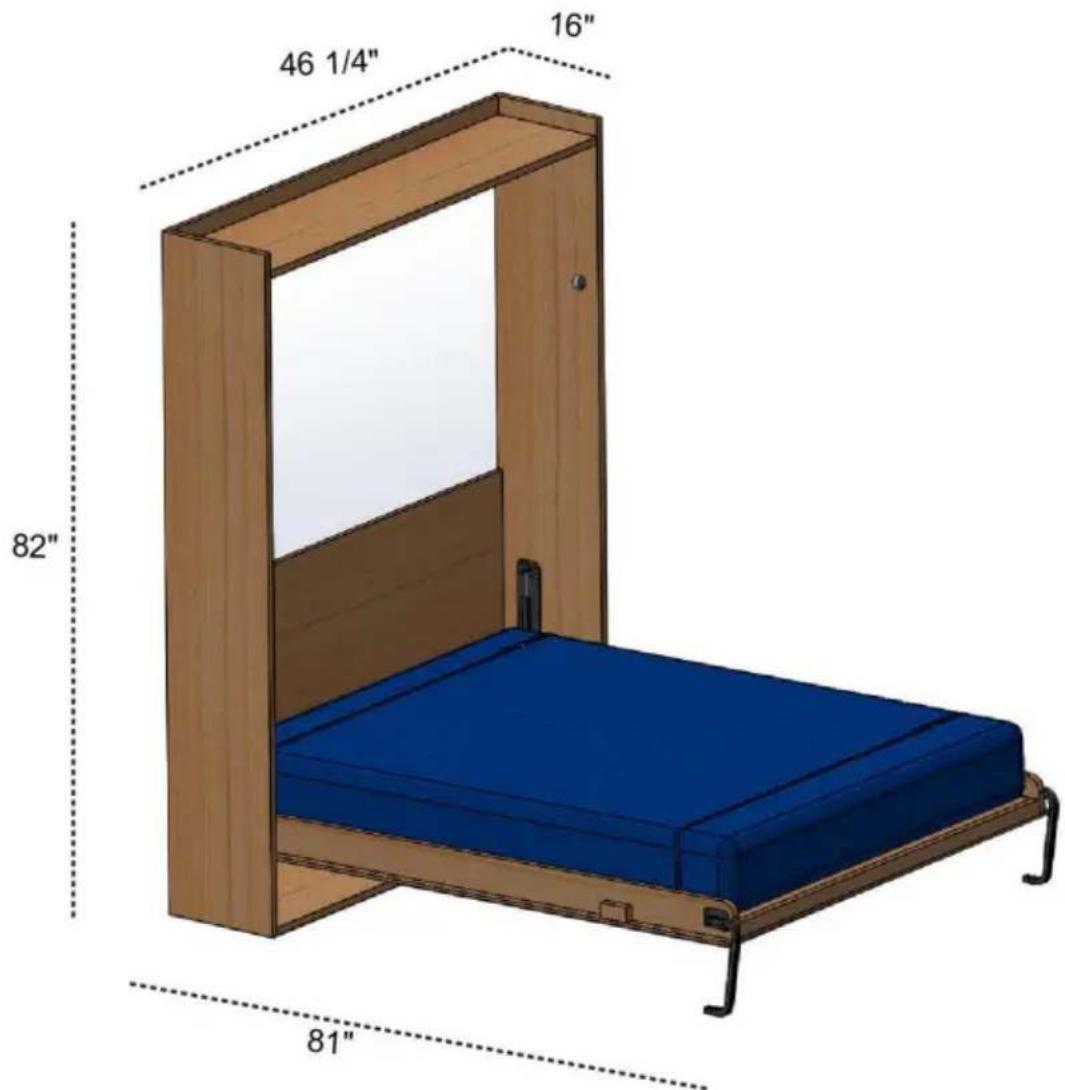

Idoneità del kit letto Murphy Twin-Vertical
Nota: il kit letto ribaltabile non include il letto e i mobili letto
devono essere equipaggiati dagli utenti stessi.
Materasso singolo standard
Peso massimo: 44 libbre
Profondità massima: 10"
Capacità di peso massima: 900 libbre
1. Descrizione generale
Utilizzo
Il sistema letto pieghevole permette di portare la rete del letto alla sua posizione verticale per posizionarsi all'interno del mobile in posizione orizzontale, per essere utilizzato come letto in modo assolutamente semplice e veloce, con minimi sforzi.
Prima di utilizzare il letto Murphy, l'utente deve accertarsi del suo buono stato e del buono stato dei loro accessori.
Prima di utilizzare il letto Murphy, l'utente deve assicurarsi che sul piano notte ci sia solo il materasso e la biancheria da letto.
2. Sicurezza
Norma di sicurezza
Il rispetto delle norme di sicurezza mette l'utilizzatore in condizioni di lavoro produttive, senza pericolo di danneggiare se stesso e gli altri.
È vietato utilizzare il prodotto con il materasso sopra
la superficie della rete.
È vietato utilizzare il prodotto per un uso diverso da quello previsto
descritto precedentemente nella sezione UTILIZZO.
L'installazione non corretta o non eseguita da artigiani specializzati, potrebbe
causare distacchi, rotture o disfunzioni con possibili danni a
persone, cose o animali. Tutte le istruzioni fornite devono essere rigorosamente osservate.
Prima di iniziare a utilizzare il prodotto, gli utenti devono essere consapevoli delle sue funzioni e delle sue caratteristiche tecniche, apprese attraverso una lettura accurata e completa della presente guida per l'utente.
Manomissione o sostituzione di parti del letto non consentite.
L'uso di accessori o pezzi di ricambio diversi da quelli consigliati dal
fornitore denuncia un uso non corretto e pericoloso del prodotto.
È severamente vietato rimuovere qualsiasi dispositivo di sicurezza e protezione
(etichette) sul set; controllare periodicamente la posizione accidentale sul
meccanismo delle coperte o altri. Prima di iniziare qualsiasi manutenzione, riparazione,
lavoro o pulizia, l'operatore deve aver letto e compreso tutte le informazioni tecniche
contenute in questa guida. Qualsiasi intervento di manutenzione e riparazione sarà eseguito solo da personale qualificato.
AVVERTIMENTO !!!
Non posizionare mai il prodotto vicino a fonti di calore. Posizionare e bloccare il letto
mantenere il sistema lontano da oggetti che possano ostacolarne il movimento.
Le istruzioni e le regole contenute nel presente manuale devono essere assolutamente rispettate.

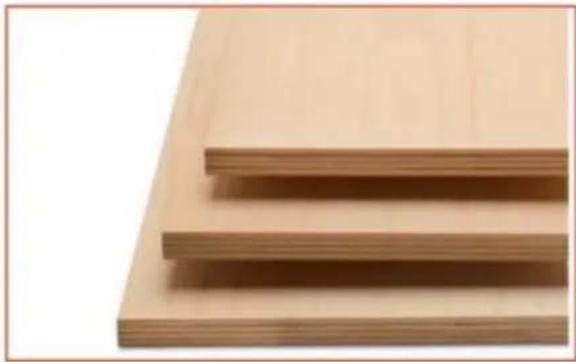

Si suggerisce di utilizzare i seguenti materiali per armadi in legno e struttura del letto: bastoni di legno,
foglio di compensato. Caratteristiche tecniche.
| Mobilotto | 1 | |||
| MaterialeNumero | Dimensione | QTÀ | Importante | |
| 1 | Compensato da 1 pollice 2082*406*25 mm2 | Interno dimensioni di mobiletto: 1124*388*1972 mm | ||
| 2 | Compensato da 1 pollice 1124 * 388 * 25 mm 1 | |||
| 3 | Compensato da 1 pollice 1124*406*25 mm | 1 | ||
| 4 | 3/4 pollici Compensato | 1124*550*18mm | 1 | |
| 5 | 3/4 pollici Compensato | 1124*250*18mm | 1 | |
| Letto telaio | 13 6 12 11 9 | |||
| Materiale numerico | Dimensione | QTÀ | Importante | |
| 6 | 3/4 pollici legna | 40*20*950 mm | 12 | Peso del giroletto: 42 kg (92,4 libbre) Dimensioni di telaio del letto: 1947*1104*132 mm |
| 7 | 3/4 pollici legna | 40*20*1897mm2 | ||
| 8 | 1 pollice Compensato | 1947*120*25mm2 | ||
| 9 | 1 pollice Compensato | 990*50*25 mm1 | ||
| 10 | 1-1/2 pollice legna | 32*32*100 mm | 1 | |
| 11 | 1/2 pollice Compensato | 1947*1104*12 mm1 | ||
| 12 | 1 police Compensato | 990*120*25 mm1 | ||
| 13 | 3/8 pollici Compensato | 1892*986*9mm1 | ||
| Letto telaio | 14 | |||
| Materiale numerico | Dimensione | QTÀ | Importante | |
| 14 | materasso | 990*1900*(152-25 4)mm (39*75*(6-10) pollici) | 1 | Peso di materasso: 20 kg (44 libbre) |
| PESO TOTALE DEL GRUPPO LETTO E DEL MATERASSO BISOGNO DI ESSERE: | 61-64 kg (134 libbre-141 libbre) | |||
Consigli per la sicurezza e la cura
- Verificare di disporre di tutti i componenti e gli strumenti elencati nelle pagine seguenti.
- Rimuovere tutti gli accessori dai sacchetti di plastica e separarli nei rispettivi gruppi.
Tenere i bambini e gli animali lontani dall'area di lavoro; piccole parti potrebbero causare soffocamento se ingerite.
Assicurati di avere spazio sufficiente per disporre le parti prima di iniziare. Durante il montaggio, non sostenere o appoggiare peso sul prodotto, ciò potrebbe causare danni.
Assemblare l'oggetto il più vicino possibile alla sua posizione finale (nella stessa stanza).
Montare su una superficie morbida e piana per evitare di danneggiare l'unità o il pavimento. L'assemblaggio sarà più facile con 2 persone.
- Per ridurre la probabilità di danneggiare il prodotto, assicurati che il tuo trapano elettrico sia impostato su una coppia bassa.
Installare gli strumenti richiesti
per viti

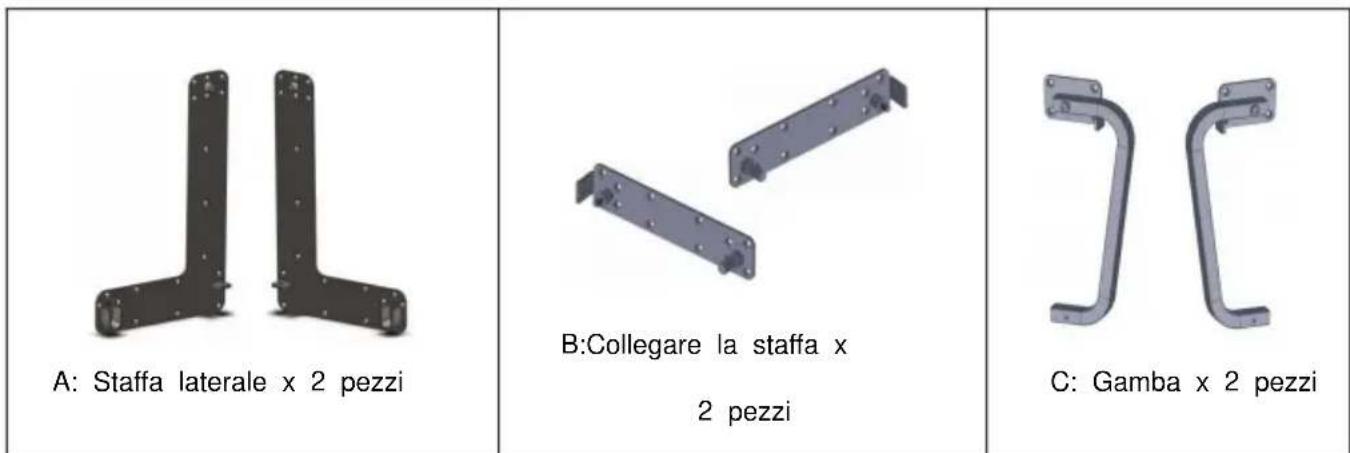

Elenco delle parti del kit
Nota: le quantità riportate di seguito sono quelle corrette per completare l'assemblaggio. In alcuni casi possono essere forniti più raccordi del necessario.
| D:YFGS300700A x 2 pezzi | E:Cinghia per materasso x 2 pezzi | F:Cuscinotto x 4 pezzi |
| G: Tappo x 2 pezzi | H: Dado in metallo M8x 4 pz | Vite I:M5x20mm x72pz |
| J: Vite M4x20mm x8 pezzi | Dima di foratura: 710*294m | Dima di foratura: 306*82mm |
Guida alla costruzione

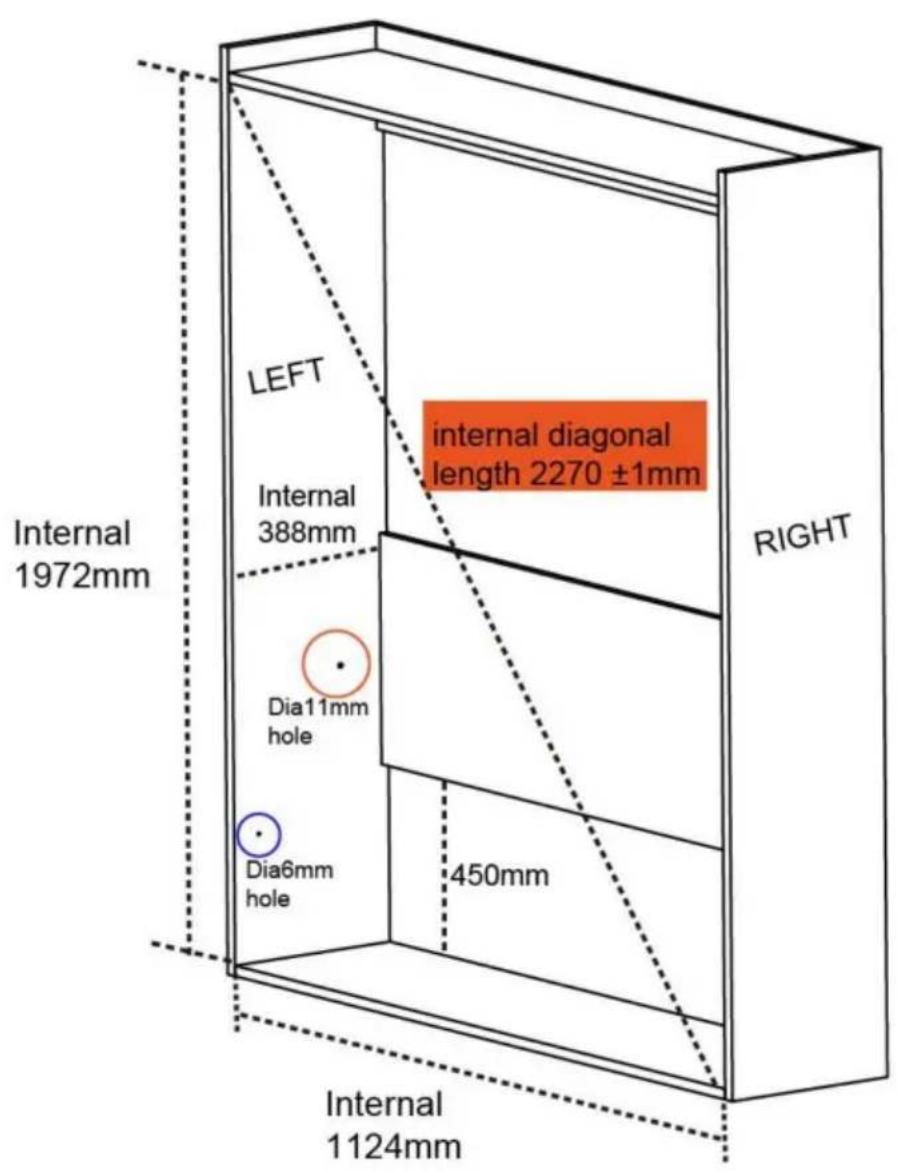

Passo 1: Realizza il mobile

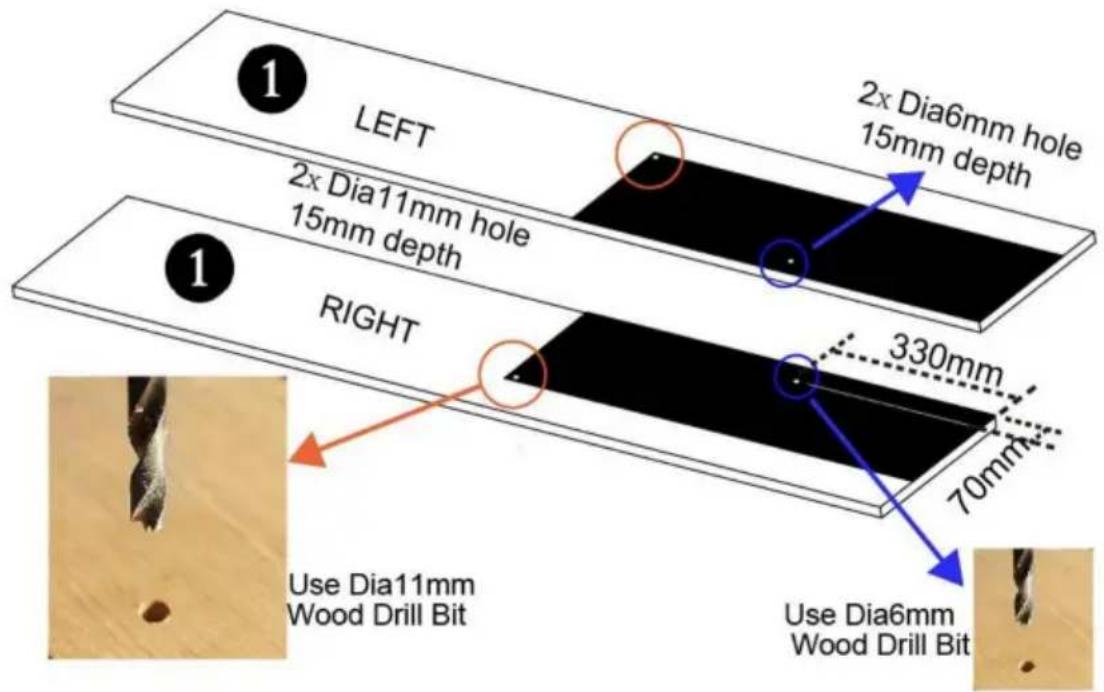

Metti la dima di foratura da 710×294 mm sul pannello laterale e assicurati che il bordo della dima sia a filo con il pannello laterale come mostrato nell'immagine.
Segnare il foro circolare del modello sul pannello laterale. Quando si rimuove il modello, praticare un foro di diametro 11 mm e un foro di diametro 6 mm come nell'immagine. La profondità del foro è di 15 mm.
Realizzare il mobile con viti e colla per legno impermeabile. Assicurarsi che le dimensioni interne siano come nell'immagine e che il mobile sia stabile e sicuro.

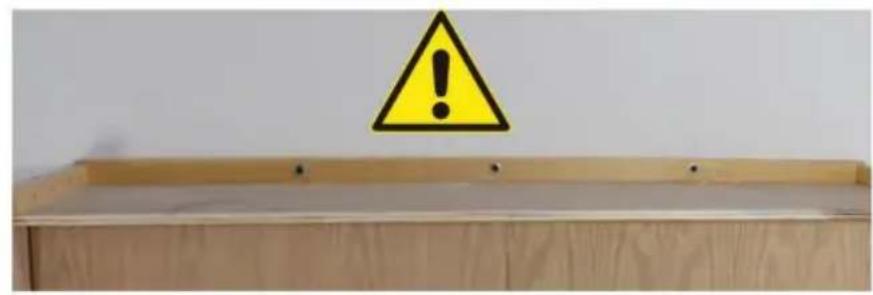

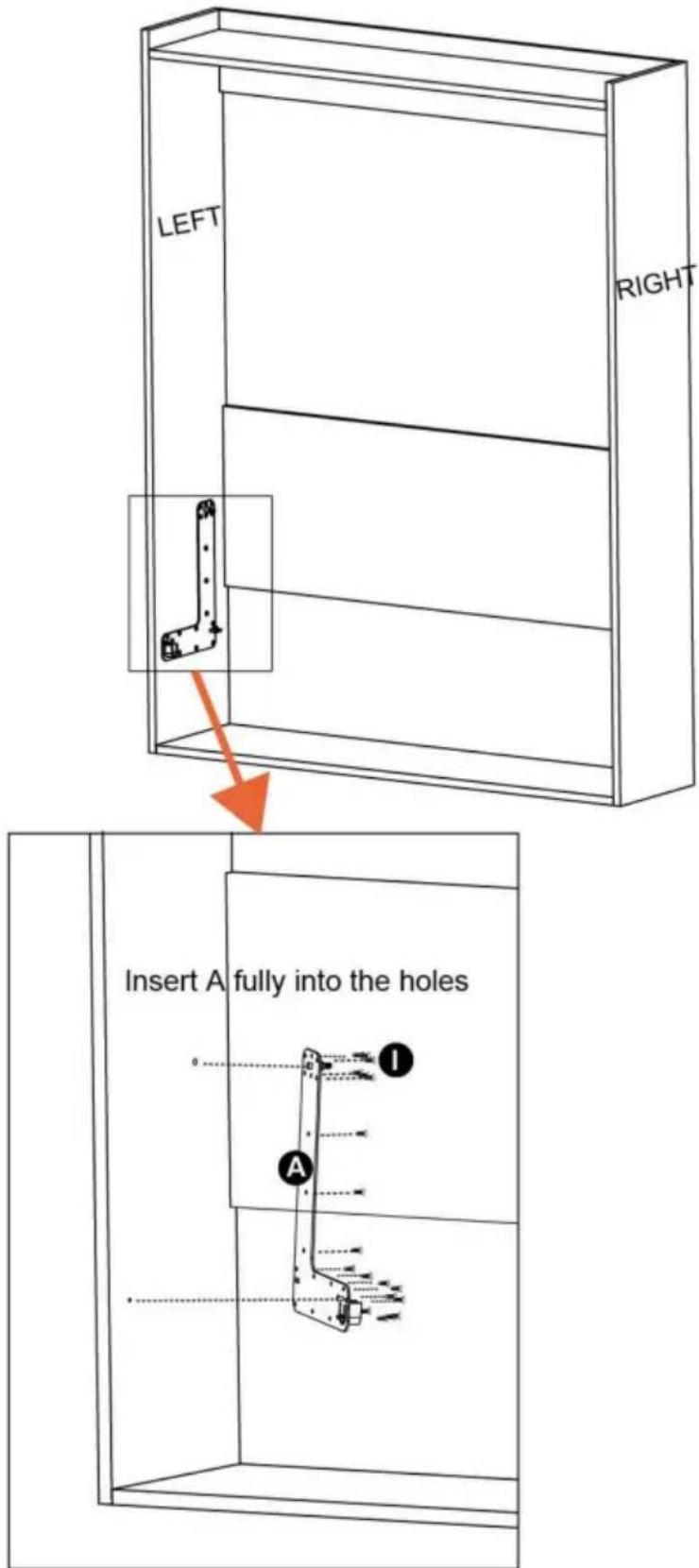

Passaggio 2: inserire il perno sulla staffa laterale A completamente nel foro da 11 mm e da 6 mm, fissare A al mobiletto con le viti I.
Ripetere l'installazione sopra sull'altro lato.

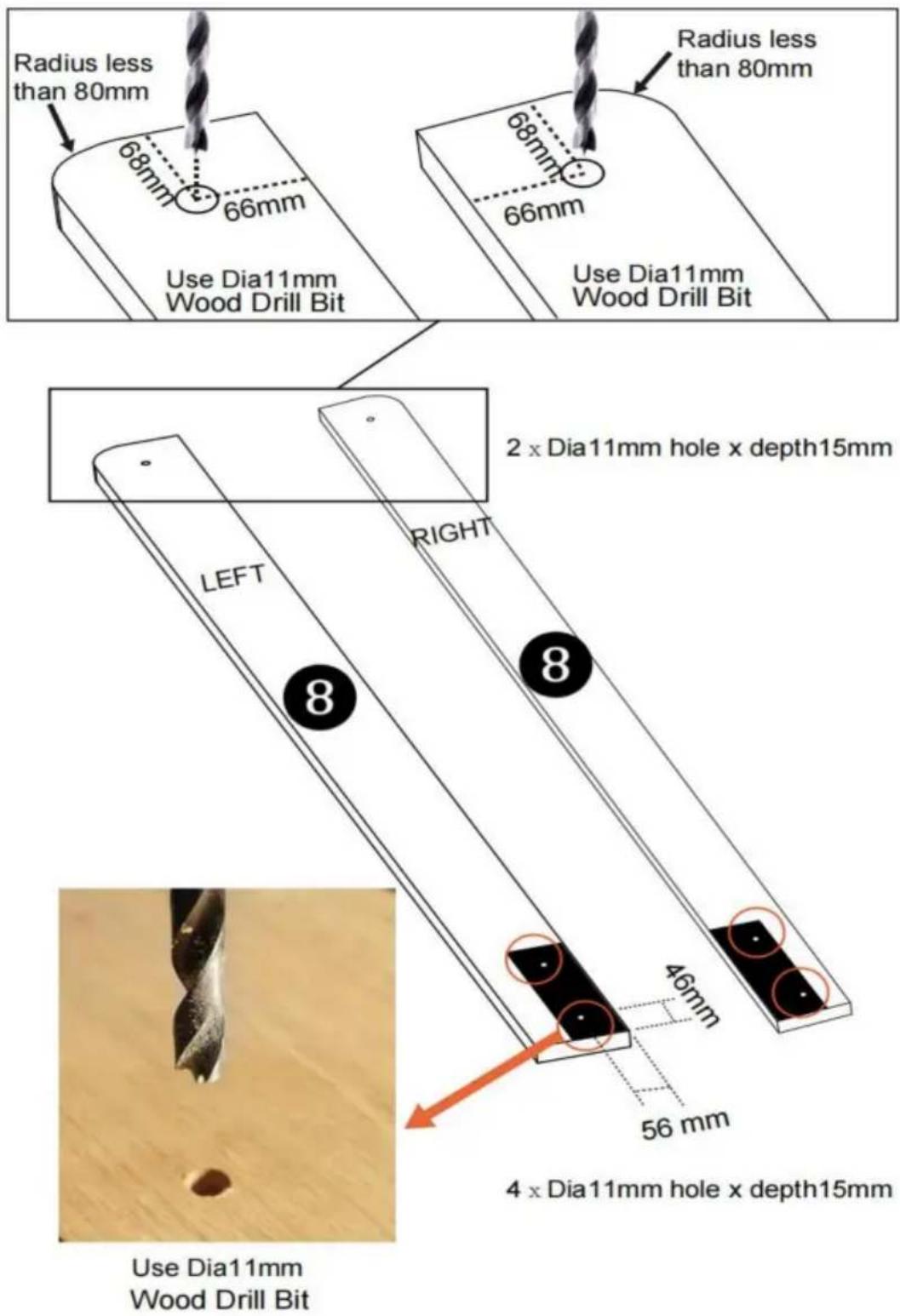

Passaggio 3: posizionare la dima di foratura da 306x82 mm sul pannello 8 e verificare che il bordo della sagoma sia a filo con il pannello come nell'immagine.
Segnare il foro circolare della dima sul pannello 8. Quando si rimuove il modello, praticare un foro di diametro 11 mm come nell'immagine, la profondità del foro è di 15 mm. Contrassegnare i fori in base alle dimensioni come nell'immagine sull'altro lato del pannello, quindi praticare un foro di diametro 11 mm, la profondità del foro è di 15 mm.

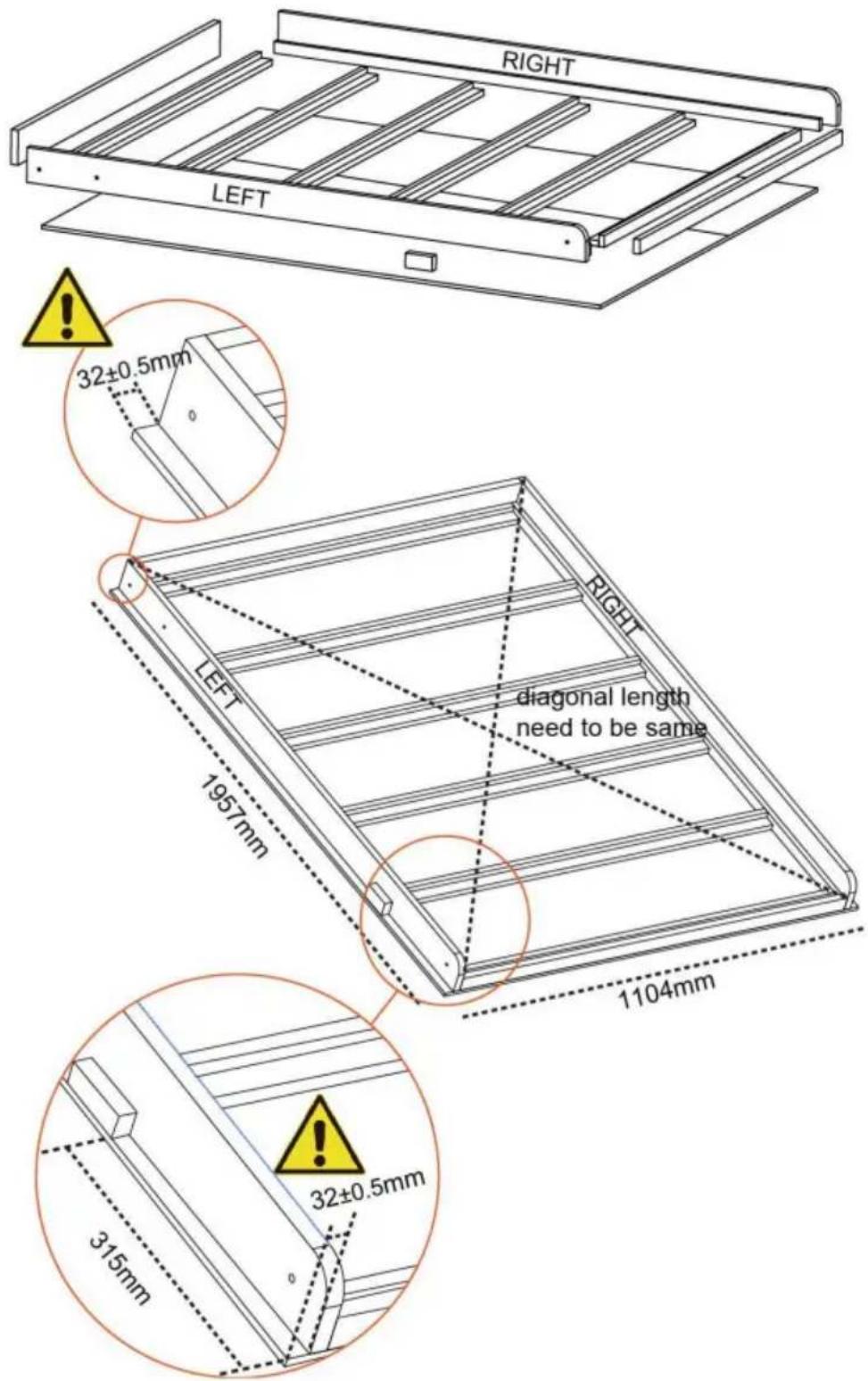

Passaggio 4:
Realizzare la struttura del fatto con viti e colla per legno impermeabile come da fatto. Verificare che la dimensione dal pannello del grembiule al bordo del pannello della porta sia di 32 mm come nell'immagine.
Mantenere la lunghezza diagonale come quella dell'immagine.
Assicurarsi che l'armadio sia stabile e sicuro.
Passaggio
5: inserire completamente il perno sulla staffa di collegamento B nei fori da 11 mm di diametro, quindi fissare B al telaio del letto con le viti I.
Inserire 2 cuscinetti F nella staffa di collegamento B come mostrato nell'immagine.

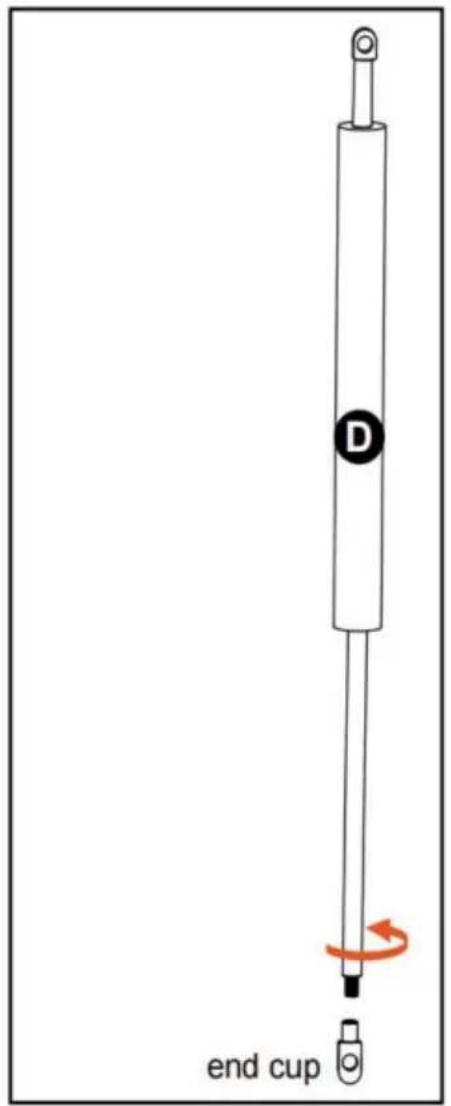

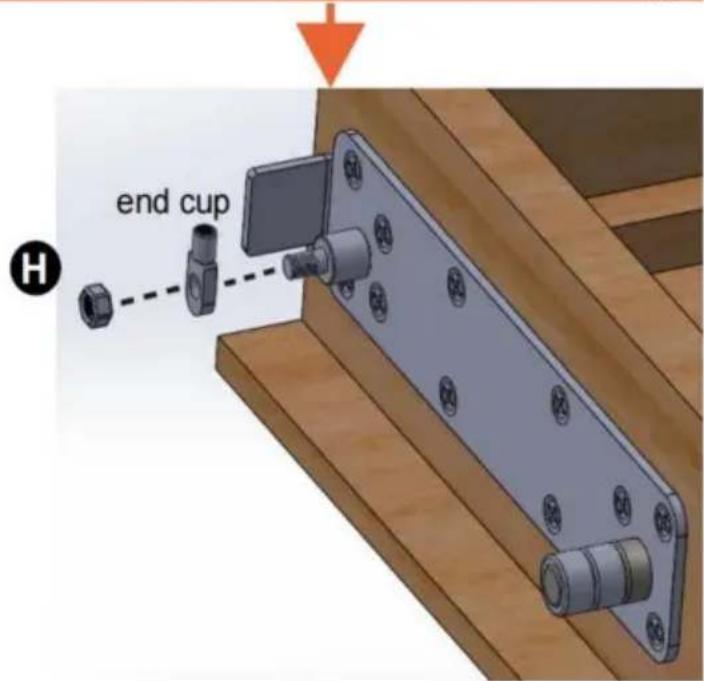

Estrarre il cappuccio terminale della molla a gas come nell'immagine, quindi installarlo sulla staffa di collegamento B e fissarlo con il dato H come nell'immagine.

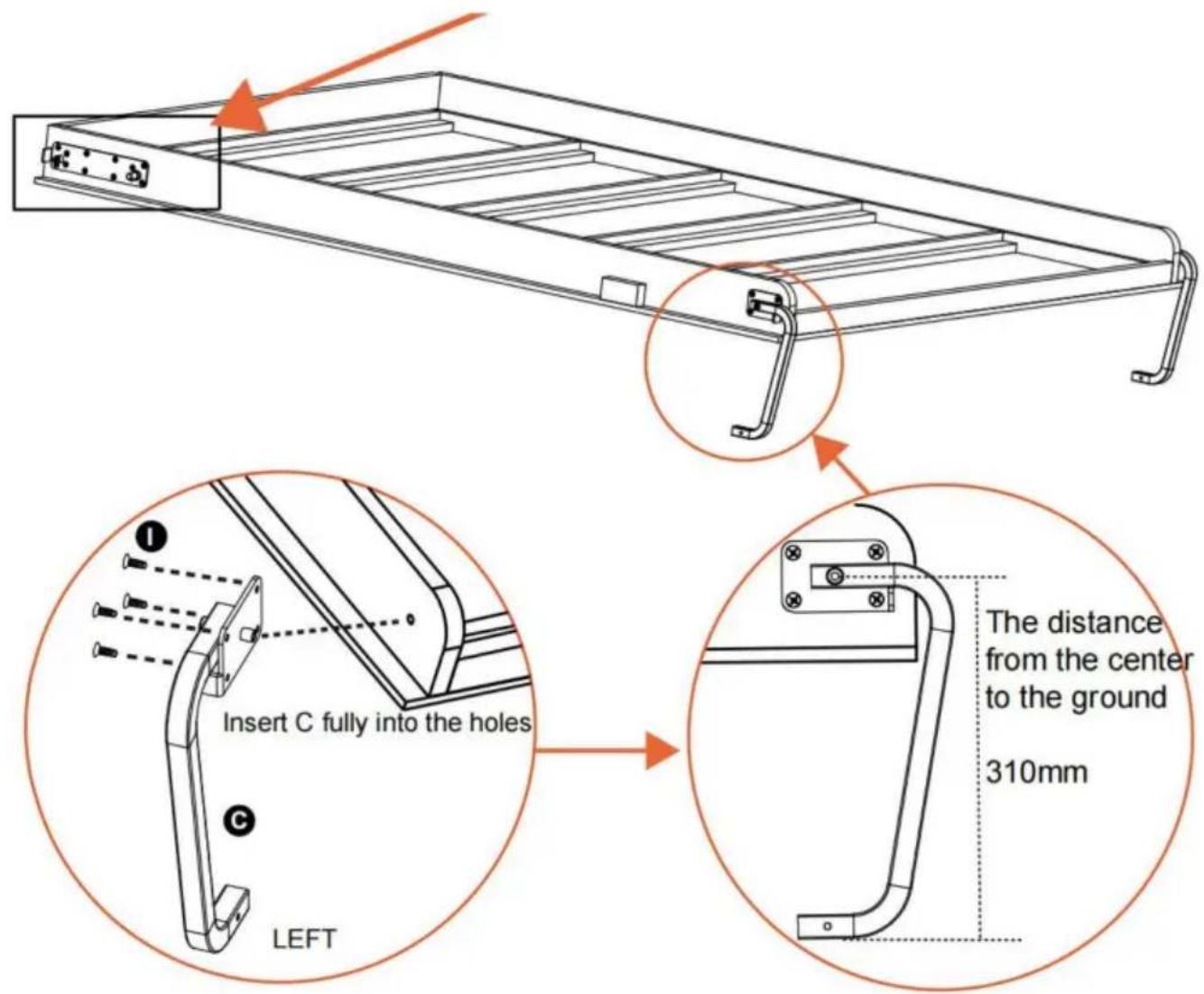

Inserire completamente il perno sulla gamba C nei fori da 11 mm di diametro, quindi fissare C al telaio del letto con le viti I. Mantenere la distanza dal centro al suolo pari a 310 mm, come mostrato nell'immagine.
Ripetere l'installazione sopra sull'altro lato.
Passaggio

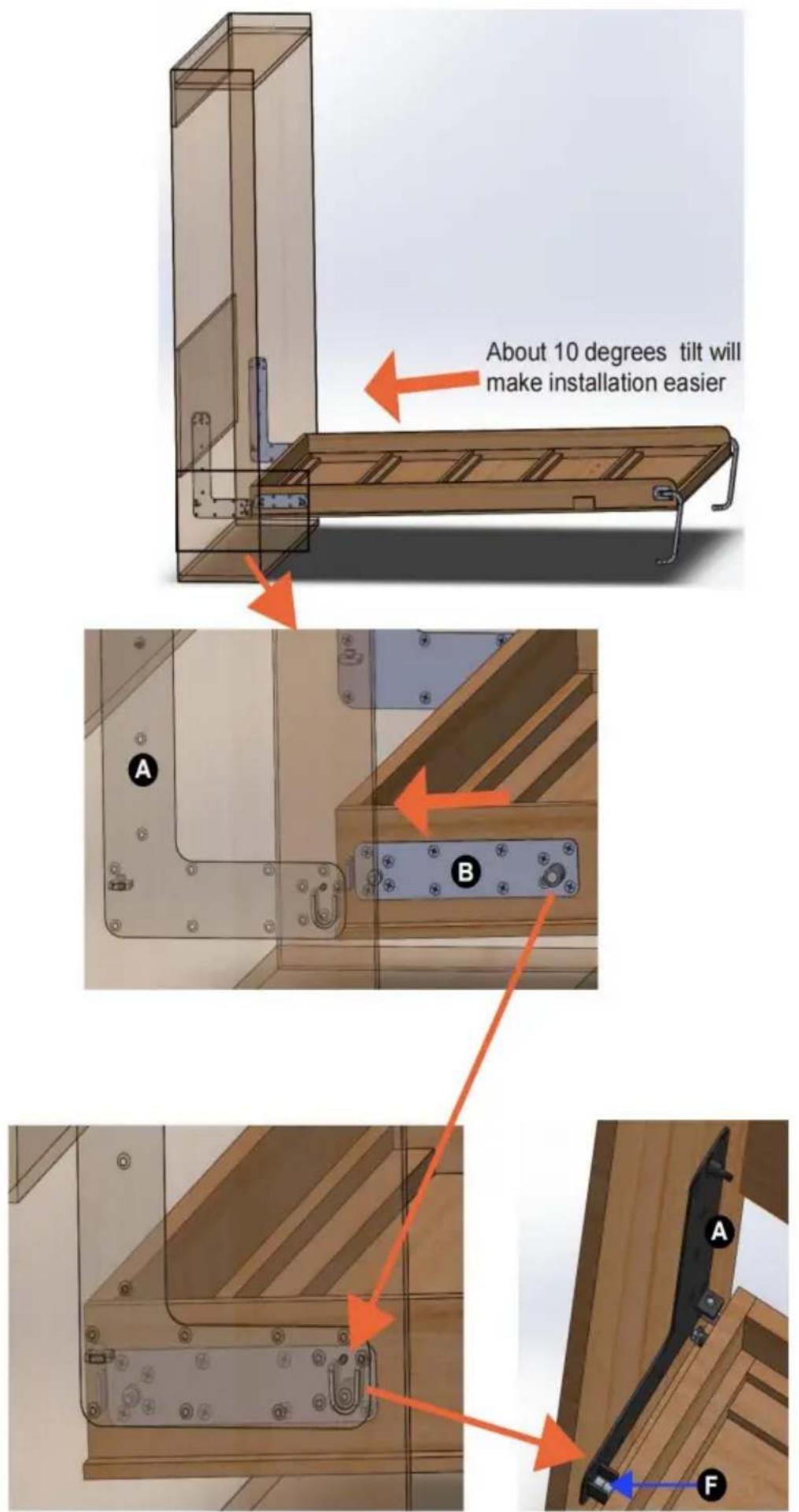

6: inserire la struttura del letto con una piccola angolazione rispetto al mobiletto, come mostrato nell'immagine.

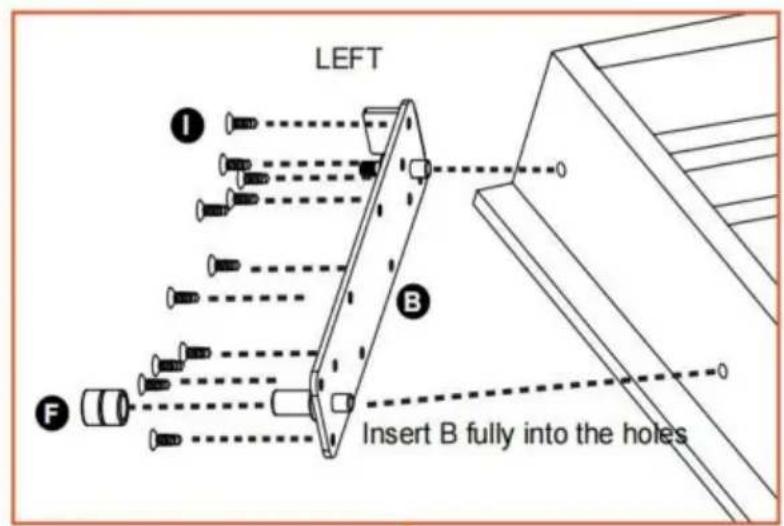

Posizionare la staffa di collegamento B con il cuscinetto F sulla staffa laterale A come da immagine. Installare la maniglia sul telaio del letto.
Passo

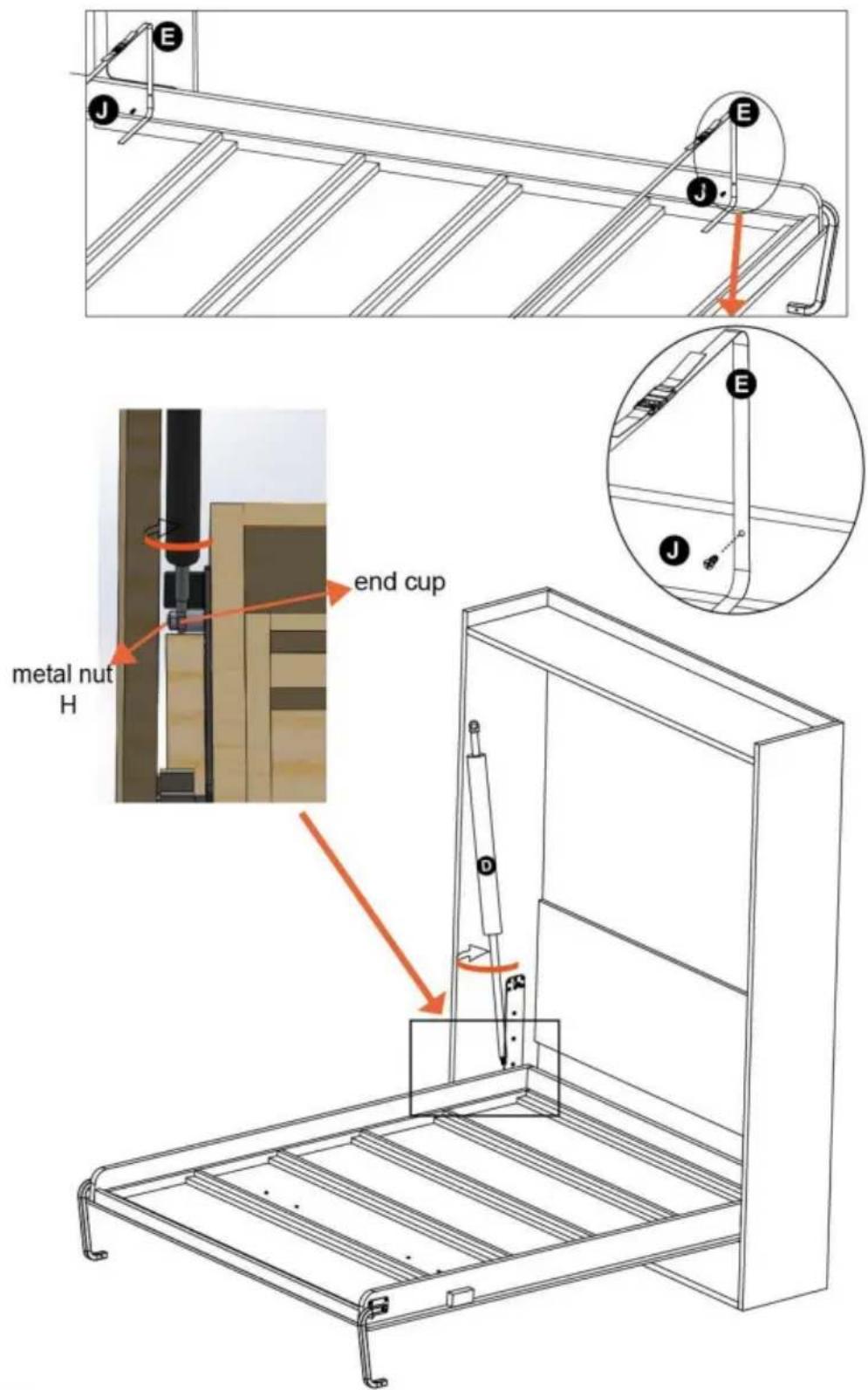

7: Innanzitutto, fissare le due cinghie del materasso E al telaio del letto con una vite J. Quindi ruotare la molla a gas D nel cappuccio terminale come in figura, stringere la molla a gas con
il cappuccio terminale. Ripetere l'installazione sopra sull'altro lato.
Passaggio

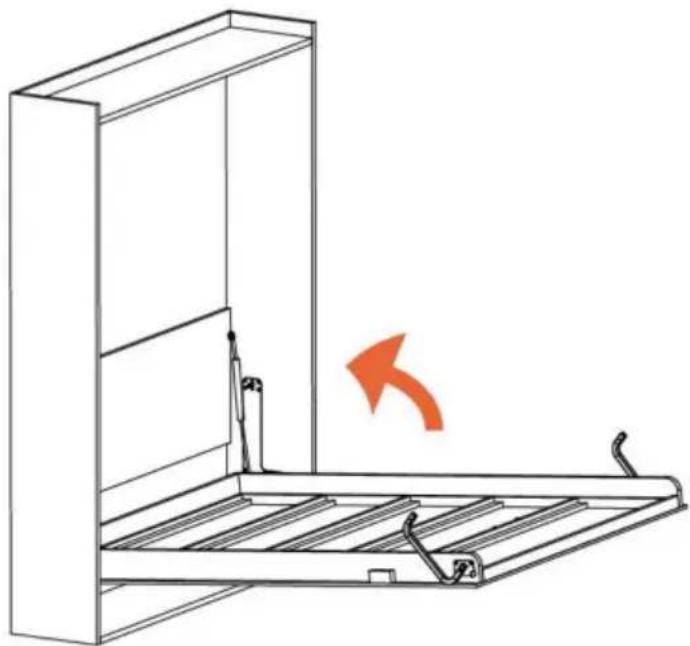

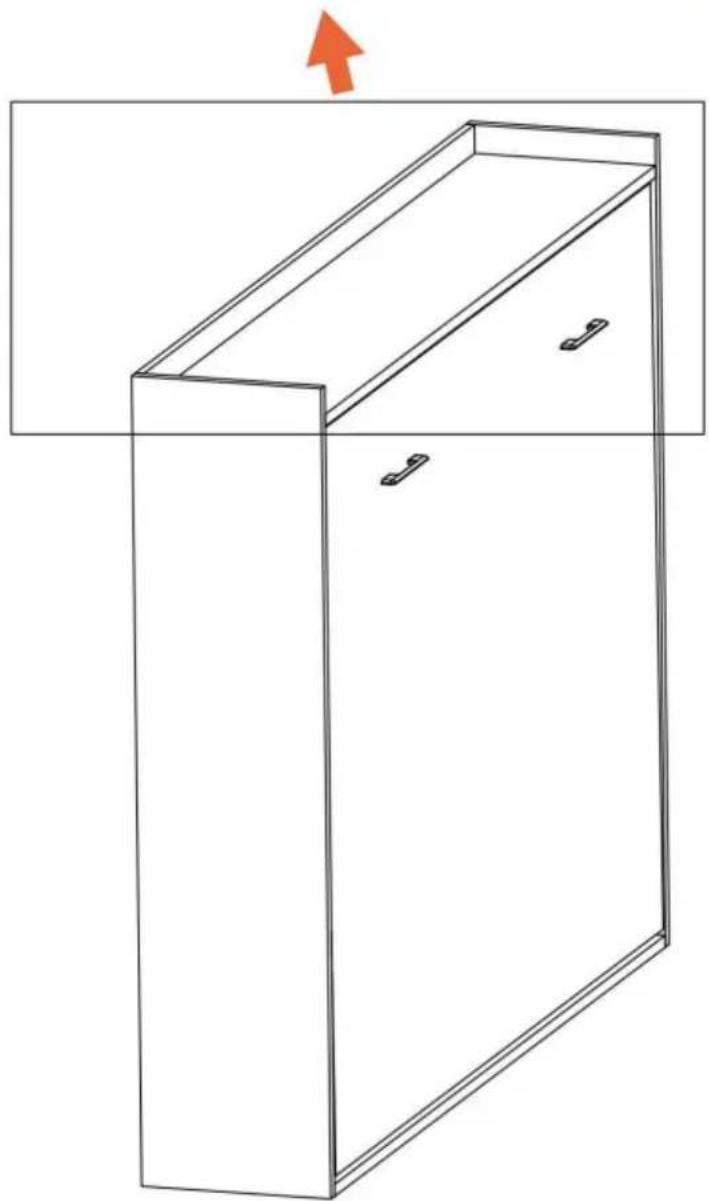

8: chiudere la struttura del letto nel mobile come mostrato nell'immagine.
Passo

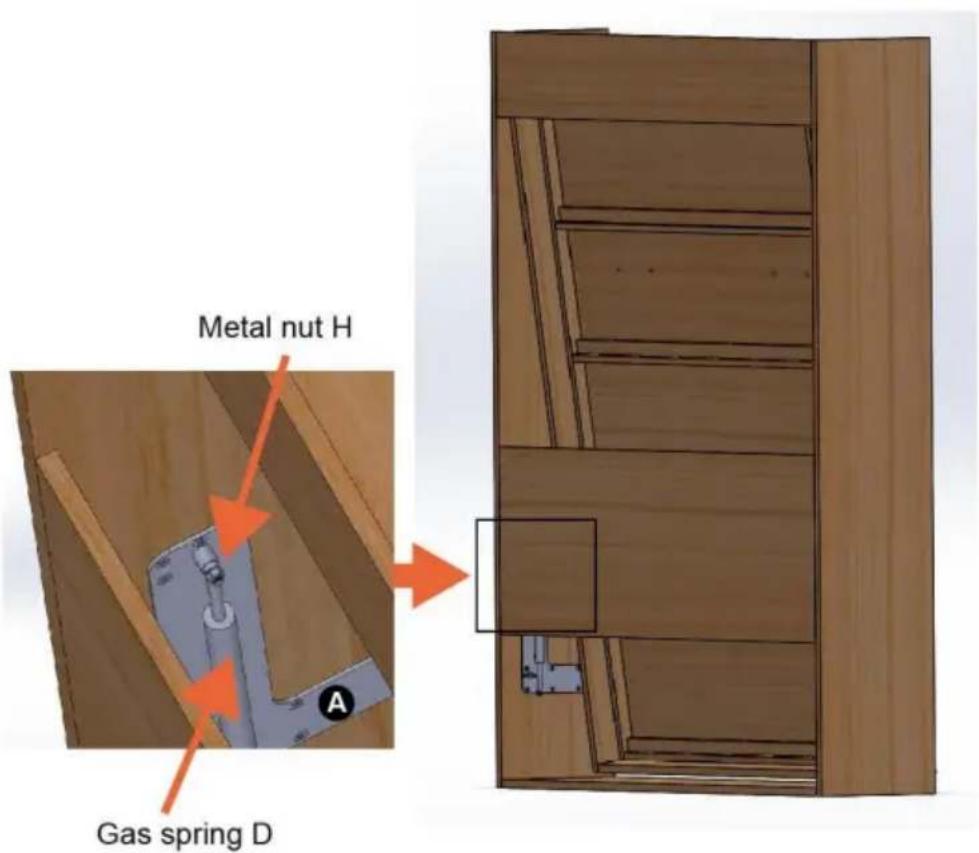

9: Installare la molla a gas D sulla staffa A dal retro del mobile, fissarla con il dado metallico H.
Ripetere l'installazione sopra sull'altro lato.
Passaggio
10: fissare l'armadio alla parete solida. Il mobile deve essere fissato al muro prima di aprirlo.

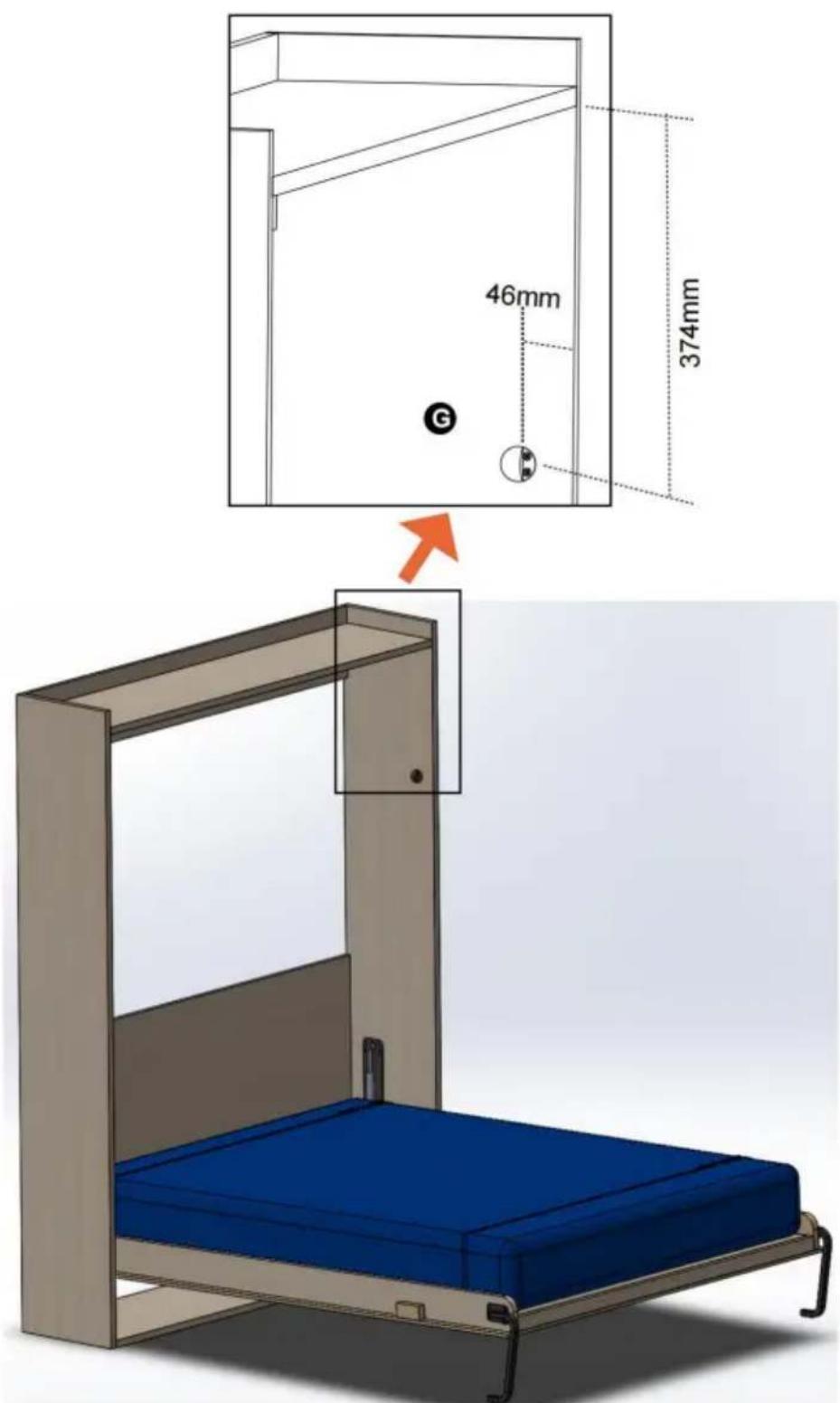

Passaggio 11:
Aprire il fatto, posizionare il pannello 13 sul giroletto.
Posizionare il materasso sul giroletto e fissarlo con le cinghie E.
Installare il fermo G sul mobiletto con le viti J.
Ripetere l'installazione sopra sull'altro lato.
Produttore: Shanghaiuxinmuyeyouxianggsi Indirizzo:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
