Schrankbett-Set
MODELL:YFVFU244
Wir sind weiterhin bestrebt, Ohnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
Schrankbett-Bausatz
MODELL:YFVFU244
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerat in Betrieb behmen. VEVOR besteht sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.itte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.
SICHERHEITSHINWEISE
1.Bitte lessen Sie diesen Handbuch sorgfaltig durch, bevor Sie das
Schrankbett-Bausatz.
Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollenn es nicht verwenden ohne Aufsicht.
2.itte installieren Sie das Murphy-Bett-Set vollständig,bevor Sie das Bett benutzen, da es sonst zu ernsthaften Verletzungen kommt kann.
3. Überprüfen Sie die Stabilität und Sicherheit des Kits in regelmäßigen Abständen und verwenden Sie. sollte bei Schäden oder verdächtigen Problemen sofort gestoppt werden.
4. Kinder sollen das Set nicht alleine zum Ausbreiten oder Verstauen des Bettes verwenden, da sie sonst Schadennehmen können.
Vielen Dank, dass Sie sich für diesen Schrankbett-Set entschieden haben.
Wenn es einen Unterschied zwischen der Farbe thesees Produkts und dem Bild in
Die Bedienungsanleitung finden Sie am physischen Object.
PARAMETERLISTE
| Modell | YFVFU244 |
| Angepasste Modelle | Vollvertikal |
| Matratzengröbe | B×L: 54×75 Zoll (1370×1900 mm) |
| Matratzendicke | 6-10 Zoll (152-254 mm) |
| Maximales Matratzengewicht | 57 Pfund (25,85 kg) |
ANWEISUNGEN

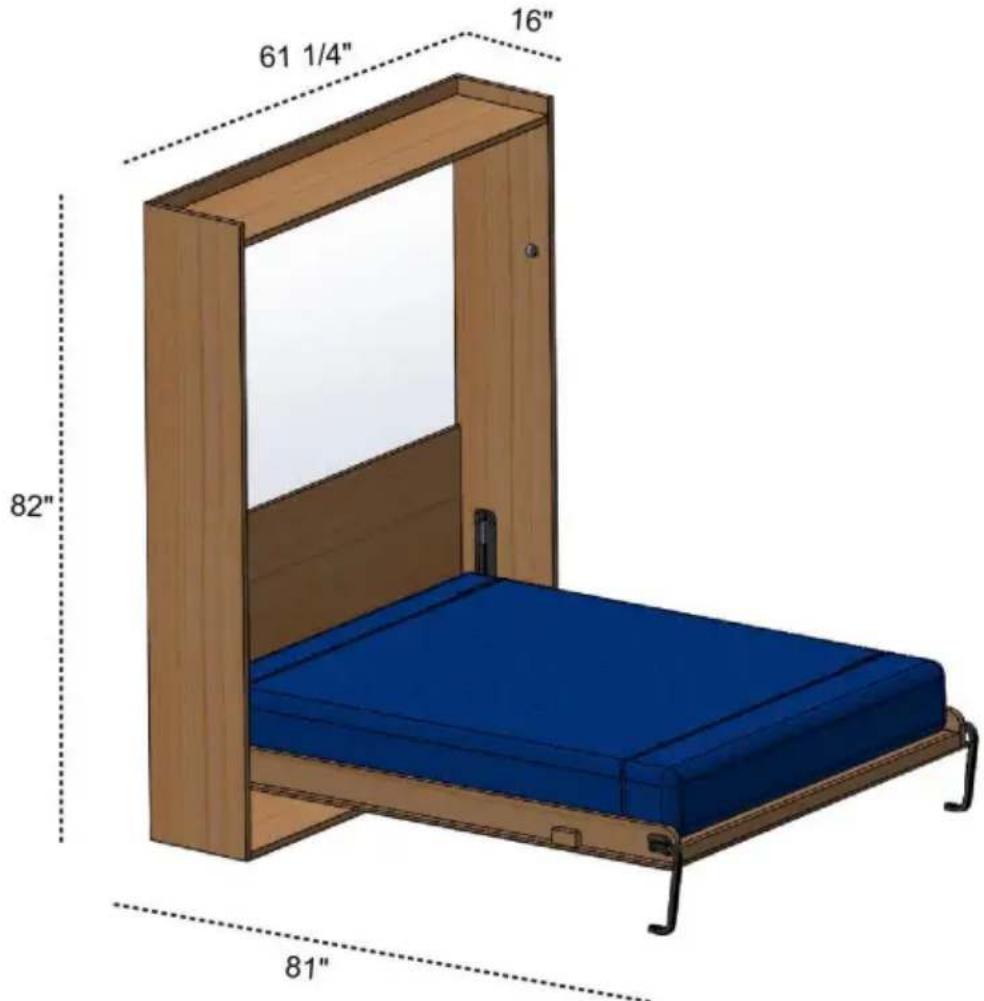

Eignung des Murphy-Bett-Kits Vollvertical
Hinweis: Das Murphy-Bett-Set enthalt kein Bett und keine Bettschränke, die
müssen vom Benutzer selbst ausgestattet werden.
Standard-Doppelmatratze
Maximalgewicht: 57 Pfund
Maximale Tiefe: 10y
Maximale Gewichtskapazität: 900 Pfund
1. Allgemeine Beschreibung
Verwenden
Das Schrankbettsystem erhögt es, die Bettfeder aus ihrer vertikalen Position zu bringen Im Schrank in horizontaler Position positionieren und ganz schnell und einfach mit geringem, In Kraftaufwand als Bett verwenden.
Vor der Benutzung des Schrankbetts muss sich der Benutzer von seinem eigenen Zustand überzeugen und den eigenen Zustand des Zubehörs.
Vor der Benutzung des Schrankbettes muss der Benutzer sicherstellen, dass auf dem Als Liegefläche sind ledigious die Matratze und die Bettwäsche vorhanden.
2. Sicherheit
Sicherheitsnorm
Die Einhaltung der Sicherheitsnormen stellt den Benutzer in Bezug auf die Arbeit Produktiv, ohne Gefahr zu laufen, sich selbst oder andere zu schädigen.
Es ist verboten, das Produkt ohne Matratze auf dem
Bettfederoberfläche.
Esistverboten,dasBettfurienanderenZweckzuvervendenalsden
zuvor im Abschnitt VERWENDUNG beschreiben.
Eine unsachgemäß Installation oder eine nicht von Fachhandwerkern durchgeführte
kann zu Ablösungen, Brüchen oder Funktionstörungen führen und
Personen, Sachen oder Tiere. Alle gegebenen Anweisungen müssen tatsäch abfolgt werden beobachtet.
Vor der Inbetriebnahme des Produkts mussen sich die Benutzer über dessen Funktionen im Klaren sein und seine technischen Eigenschaften, lernen Sie durch eine genaue und vollständige Lekture dieser Bedienungsanleitung.
Manipulationen oder der Austausch von Betteilen sind nicht zulässig.
Die Verwendung von Zubehör oder Ersatzteilen, die nicht von uns empfohlen werden, durch den Lieferanten, stellen eine unsachgemäße und gefährliche Verwendung des Produktes dar.
Es ist strengstens verboten, Sicherheitsvorrichtungen und Schutzvorrichtungen zu entfern.
(Etiketten) am Gerät; überprüfen Sie regelmäßig die zufällige Position auf dem
Mechanismus von Decken oder anderen. Bevor Sie mit der Wartung beginnen, reparieren
Arbeiten oder Reinigung muss der Bediener alle technischen
Informationen in thisem Handbuch. Alle Wartungs- und Reparaturarbeiten mussen
nur von qualifiziertem Personal durchgefuhrt werden.
WARNING !!!
Stellen Sie das Produkt niemals in die Nähe von Wärmequellen. Positionieren und verriegeln Sie das Bett
Das System muss frei von Objekten gehalten werden, die seine Bewegung behindern konnten.
Die in dieser Anleitung enthaltenen Anweisungen und Vorschriften müssen stets beachtet werden. mal.

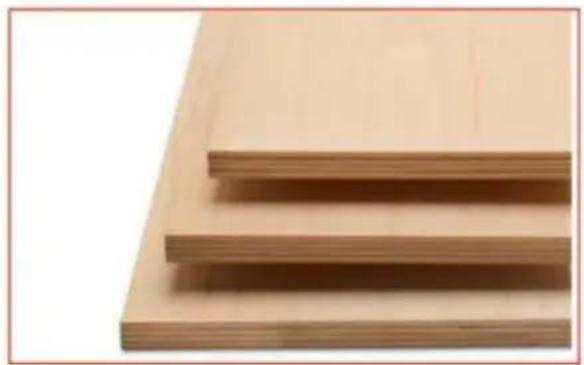

Schlagen Sie vor, die folgenden Materialien für Holzschranke und Betriebnahme zu verwend
Holzstübchen
Sperrholzplatte
Technische Eigenschaften
| Kabinett | 1 | |||
| MaterialNummer | Abmessungen | IQTY | Wichtig | |
| 1 | 1 Zoll Sperrholz 2082*406*25 mm 2 | Intern Dimensionen von Kabinett: 1504*388*1972 mm | ||
| 2 | 1-Zoll-Sperrholz 1504 * 388 * 25 mm | 1 | ||
| 3 | 1-Zoll-Sperrholz 1504 * 406 * 25 mm | 1 | ||
| 4 | 3/4 Zoll Sperrholz | 1504 x 550 x 18 mm | 1 | |
| 5 | 3/4 Zoll Sperrholz | 1504 x 250 x 18 mm | 1 | |
| Bett rahmen | 12 6 7 8 9 | |||
| 11 10 | ||||
| Nummer Material | Abmessungen | IQTY | Wichtig | |
| 6 | 3/4 Zoll Holz | 40*20*1330 mm 12 | Gewicht des Betriebmens : 54 kg (118,8 Pfund) Dimensionen von Betriebten : 1947*1484*132 mm | |
| 7 | 3/4 Zoll Holz | 40*20*1897 mm 2 | ||
| 8 | 1 Zoll Sperrholz | 1947*120*25 mm 2 | ||
| 9 | 1 Zoll Sperrholz | 1370*50*25 mm 1 | ||
| 10 | 1-1/2 Zoll Holz | 32 x 32 x 100 mm | 1 | |
| 11 | 1/2 Zoll Sperrholz | 1947*1484*12 mm | 1 | |
| 12 | 1 Zoll Sperrholz | 1370*120*25 mm 1 | ||
| 13 | 3/8 Zoll Sperrholz | 1892*1366*9 mm 1 | ||
| Bett rahmen | 14 | |||
| Nummer Material | Abmessungen | IQTY | Wichtig | |
| 14 | Matratze | 1370*1900*(152-2 50 mm (54*75*(6-10)Zoll) | 1 | Gewicht von Matratze: 25,85 kg (57 Pfund) |
| Gesamtgewicht von Betriebten und Matratze MUSS SEIN: | 79-82 kg (174 Pfund - 181 Pfund) | |||
Sicherheits- und Pflegehinweise
- Überprüfen Sie, ob Sie alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge haben.
Seiten.
Alle Armaturen aus den Plastiktüten entnehmer und in ihre
- Halten
Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile konnten Erstickungsgefahr bei
Verschlucken. • Stellen Sie sicher, dass Sie genugend Platz haben, um die Teile auszubreiten, bevor Sie beginnen.
- Stellen Sie sich während der Montage nicht auf das Produkt und belasten Sie es nicht, da dies zu Verletzungen führen kann. Schaden verursichen.
- Montieren Sie das Objekt so nah an seinem endgültigen Standort (im selbst Raum) wie möglichst.
Bauen Sie das Gerät auf einer weichen, ebenen Fläche zusammen, um Schäden am Gerät oder am Boden zu vermeiden. • Teile der Montage halten sich mit 2 Personen leichter durchführren.
- Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verringn, Stellen Sie sicher, dass ihre Bohrmschine auf eine niedrige Drehmomenteinstellung eingestellt ist.

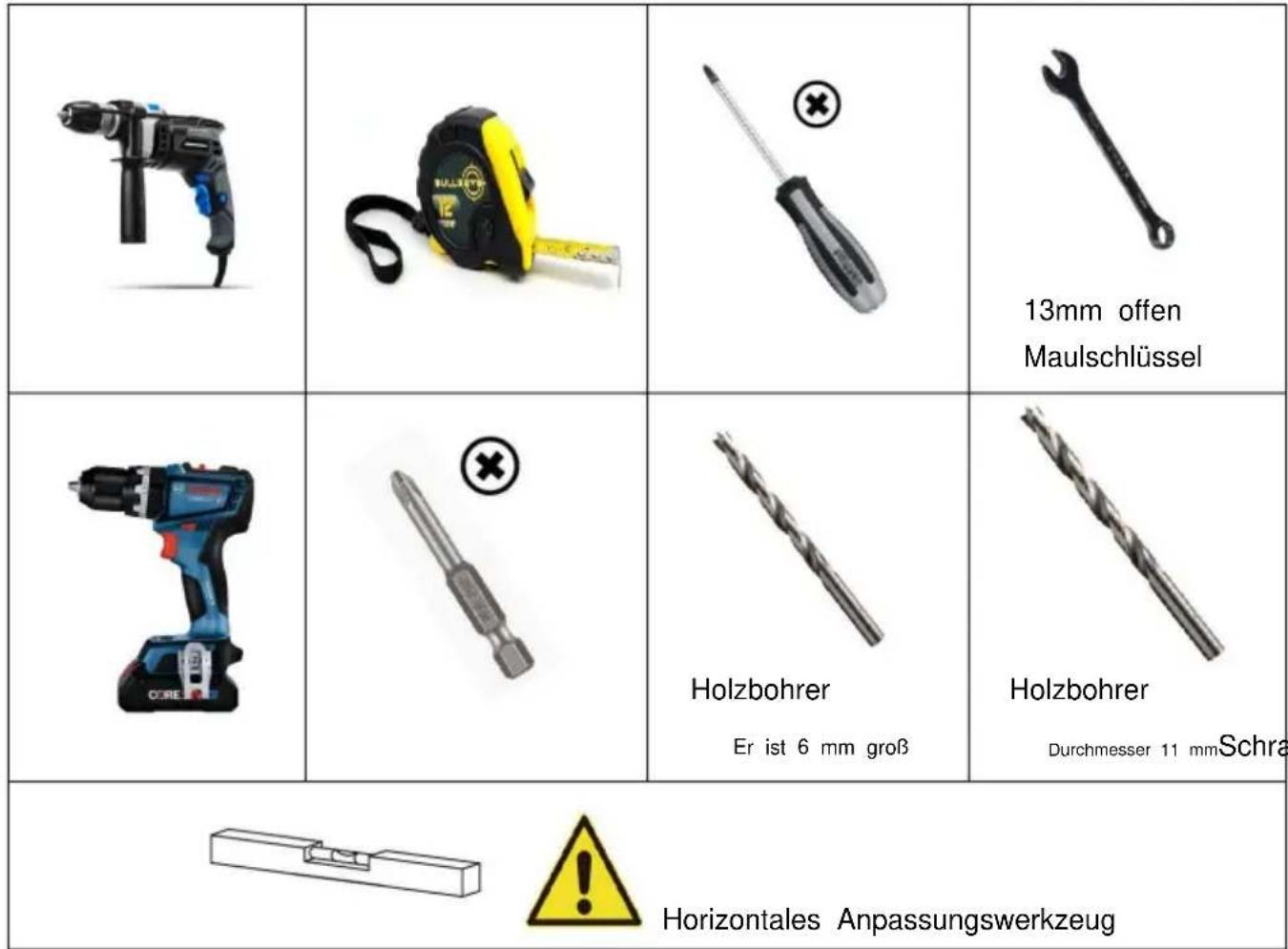

Installieren Sie die erforderlichen Tools

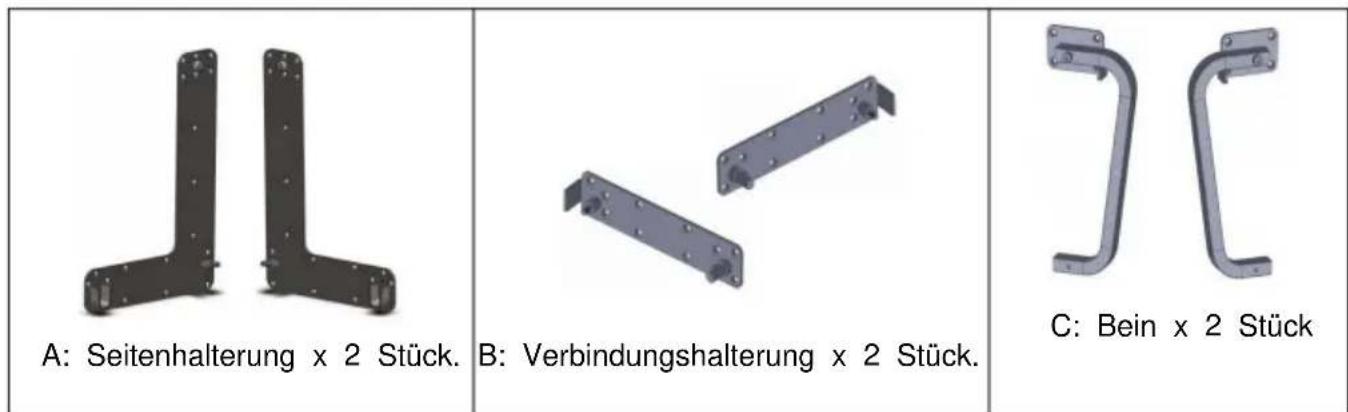

ListederBausatzteile
Hinweis: Die unter angegebenen Mengen sind die richtigen Mengen, um die Baugruppe fertigzustellen. In einigen Fällen werden möglicherweise mehr Armaturen gefleiert, als bereits werden
| D:YFGS400900A x 2 Stück | E: Matratzengurt x 2 Stück. F: Lager x 4 Stück. | |
| G: Stopper x 2 Stück | H: Metallmutter M8x 4 Stück | Schrauben I:M5x20mm x72 Stück |
| J: Schraube M4x20mm x8Stk | Bohrschablone: 710*294mm | Bohrschablone: 306*82mm |
Bauanleitung

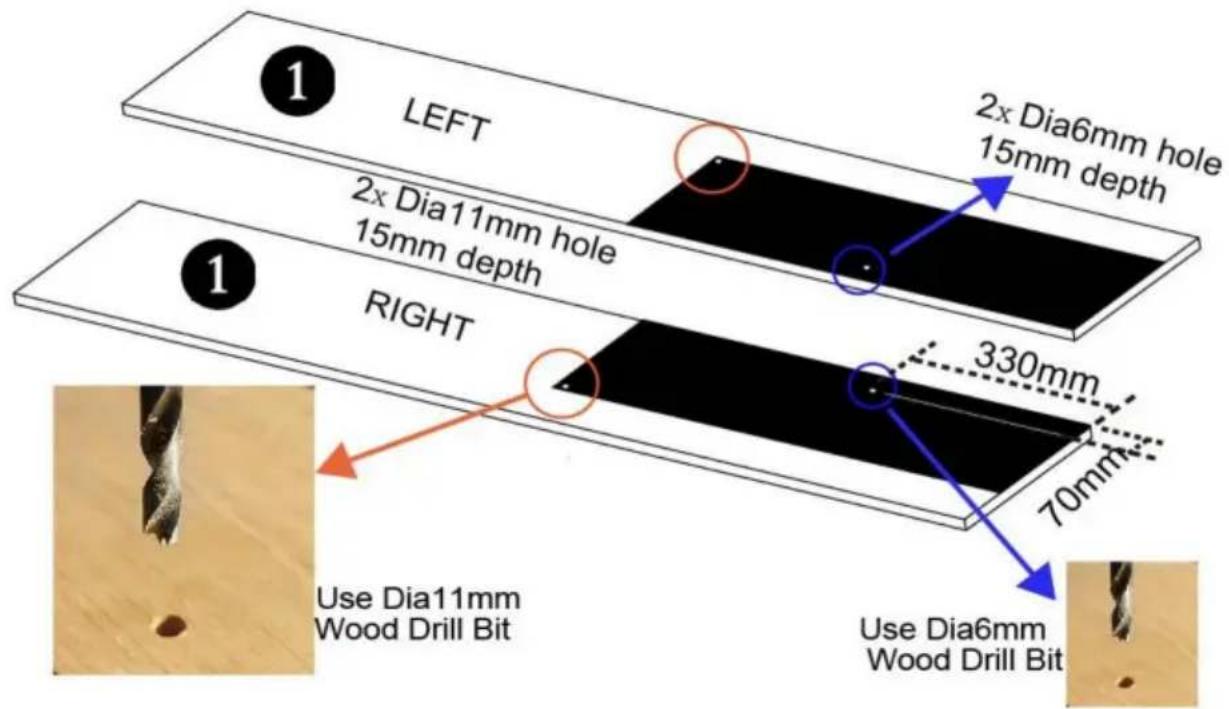

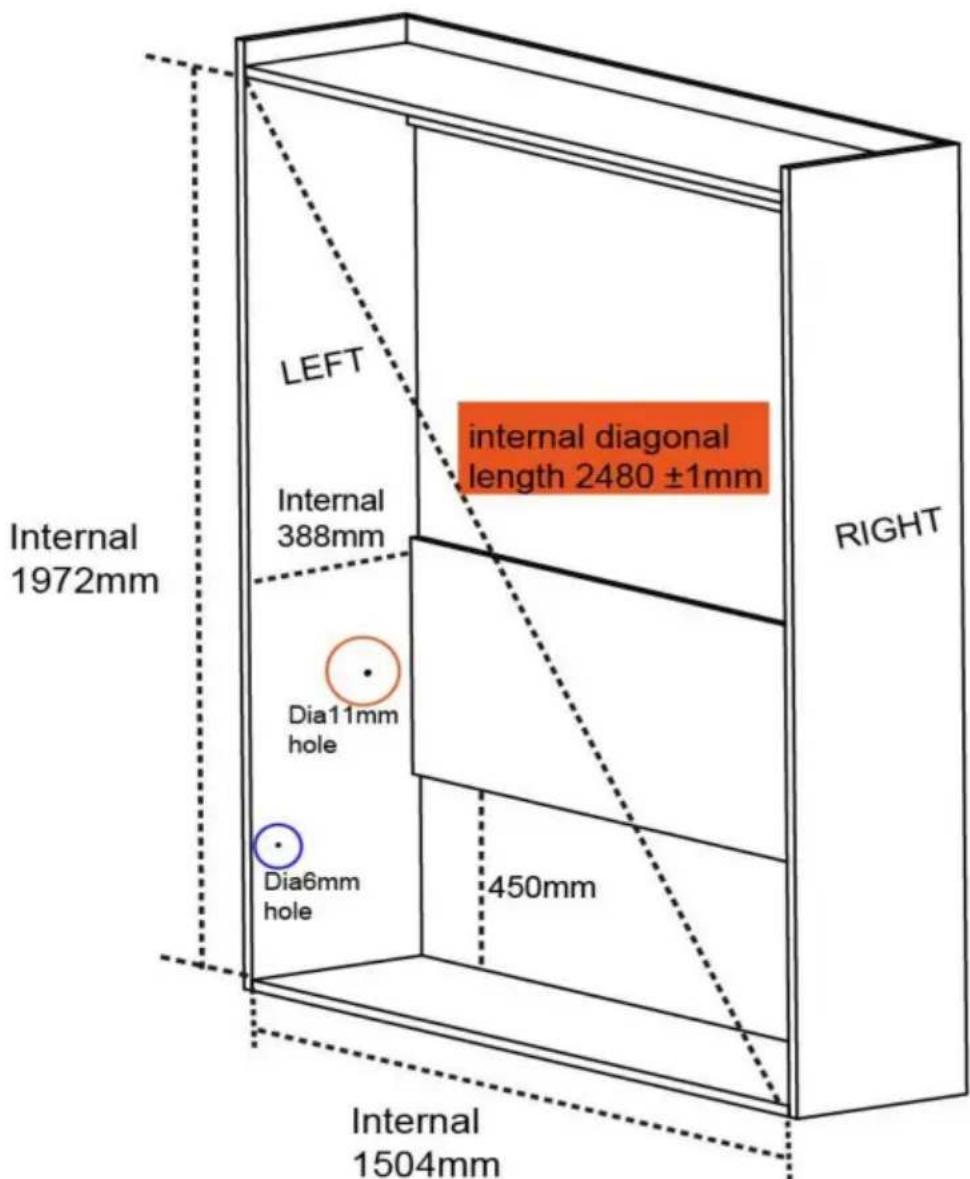

Schritt 1:
Machen Sie den Schrank
Legen Sie die Bohrschablone 710 × 294 mm auf die Seitenwand und stellen Sie sicher, dass die Kantend der Schablone bündig mit der Seitenwand abschlussen (siehe Abbildung).
Markieren Sie das runde Loch der Schablone auf der Seitenwand, entfernen Sie dann die Schablone und bohren Sie ein Loch mit 11 mm Durchmesser und 6 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.
Bauen Sie den Schrank mit Schrauben und Wasserfestem Holzleim an. Achten Sie auf die Innenmaße wie auf dem Bild und stellen Sie safer, dass der Schrank stabil und safer ist.
Schritt 2:

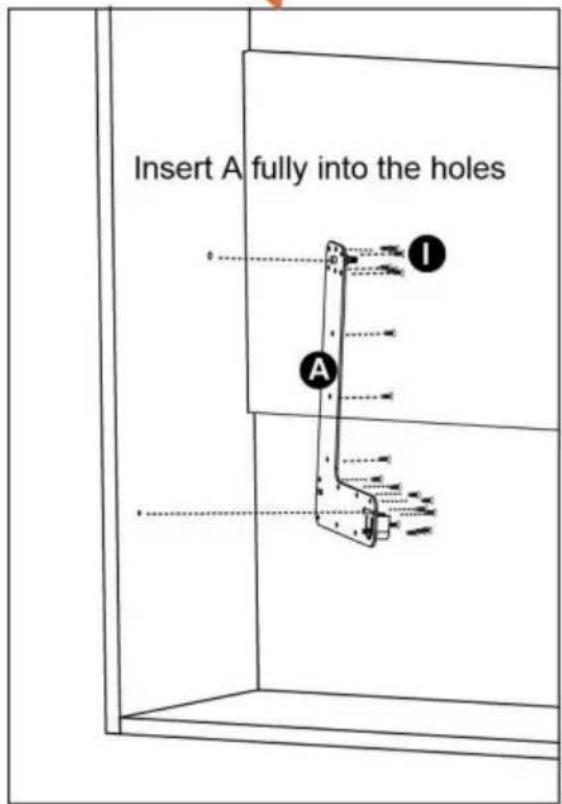

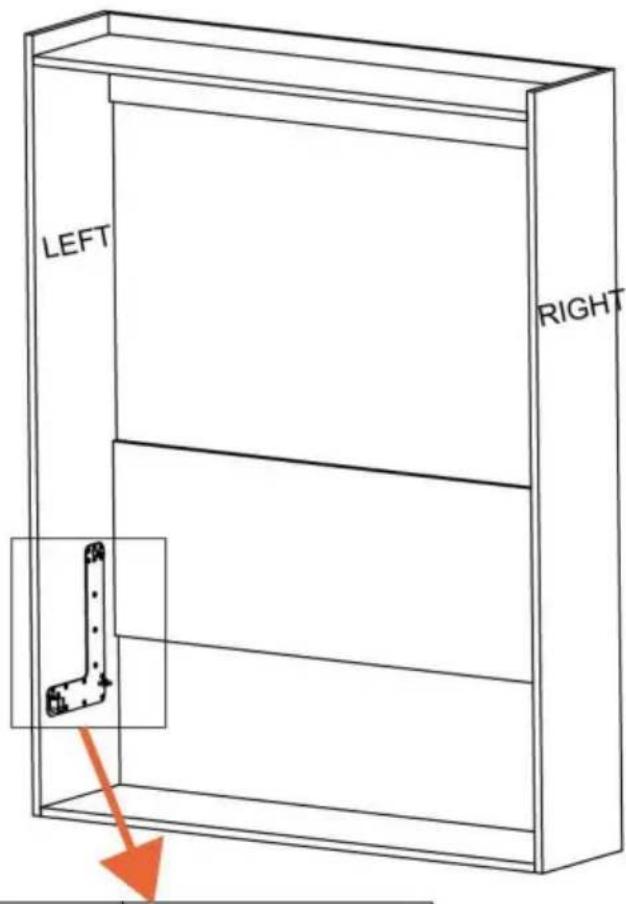

Stecken Sie den Stift an der Seitenhalterung A vollständig in die Locher mit 11 mm Durchmesser und 6 mm Durchmesser und befestigen Sie A mit den Schrauben I am Schrank.
Wiederholen Sie die obige Installation auf der anderen Seite.
Schritt 3:

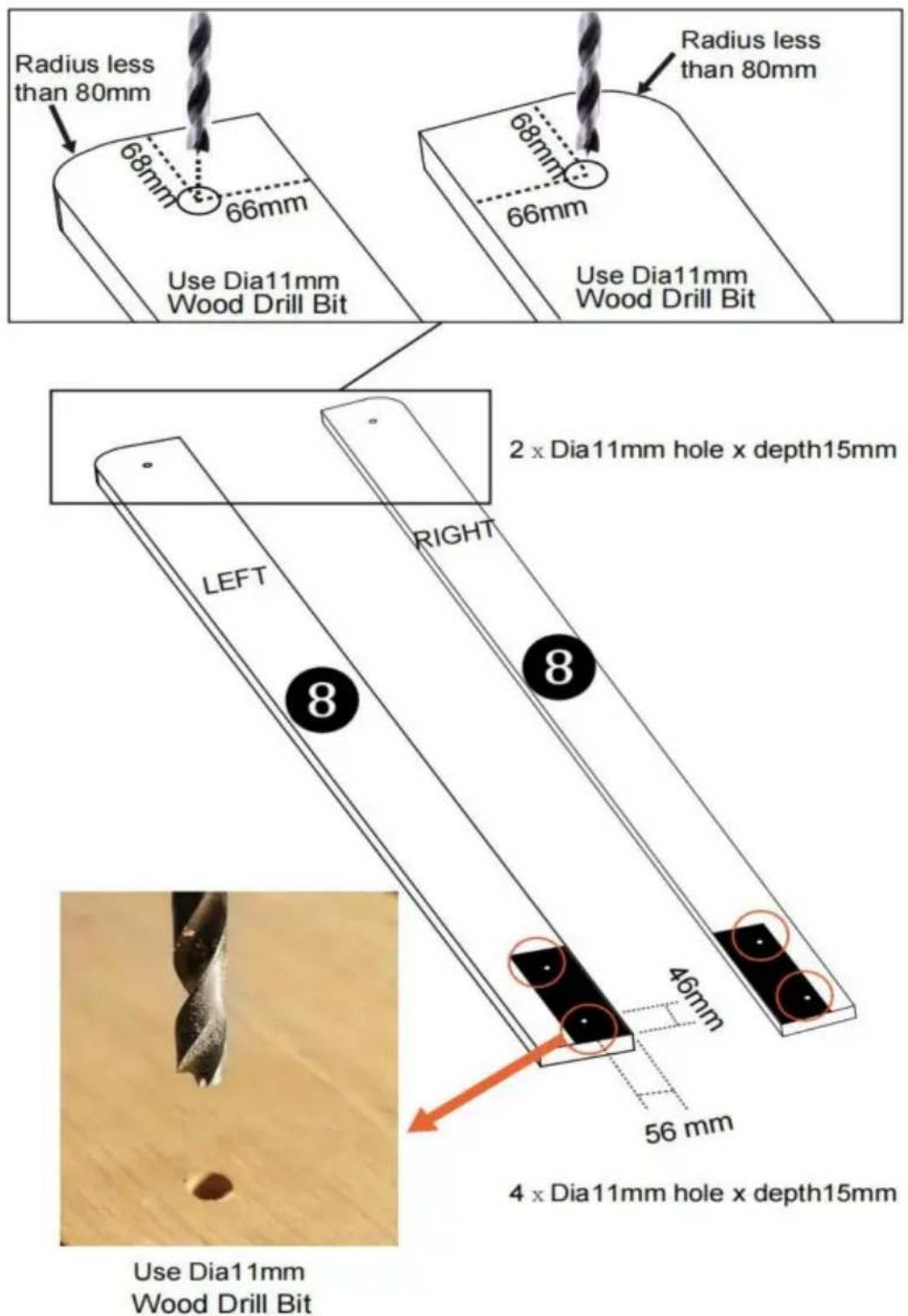

Legen Sie die Bohrschablone 306^*82mm auf die Platte 8 und achten Sie darauf, dass die Kante der Schablone sind bündig mit der Platte, wie auf dem Bild.
Markieren Sie das runde Loch der Schablone auf der Platte 8, entfern den Sie dann die
Schablone und bohren Sie ein Loch mit 11 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.
Markieren Sie die Bohrlocher entsprechend den Abmessungen wie im Bild auf
eine andere Seite der Platte, dann bohren Sie ein Loch mit einem Durchmesser von 11 mm, die Tiefe des Lochs betragt 15 mm
Schritt 4:

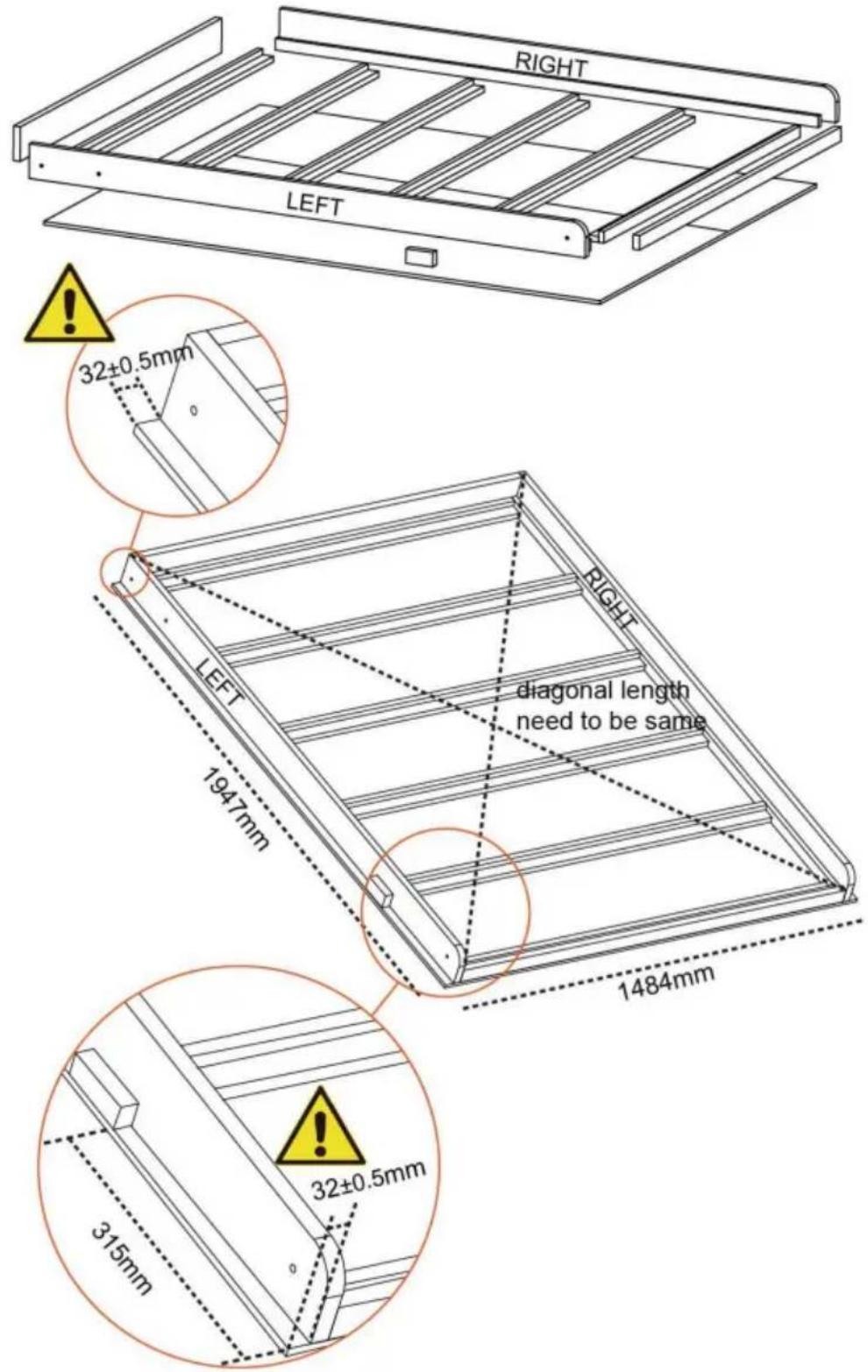

Bauen Sie den Bettrahmen mit Schrauben und Wasserfestem Holzleim wie abgebildet.
Achten Sie auf die Abmessung von der Schürzenplatte bis zur Kante der Tüplatte
sind 32 mm wie auf dem Bild.
Behalten Sie die Diagonallange bei, sie ist wie im Bild.
Stellen Sie safer, dass der Schrank stabil und safer ist.

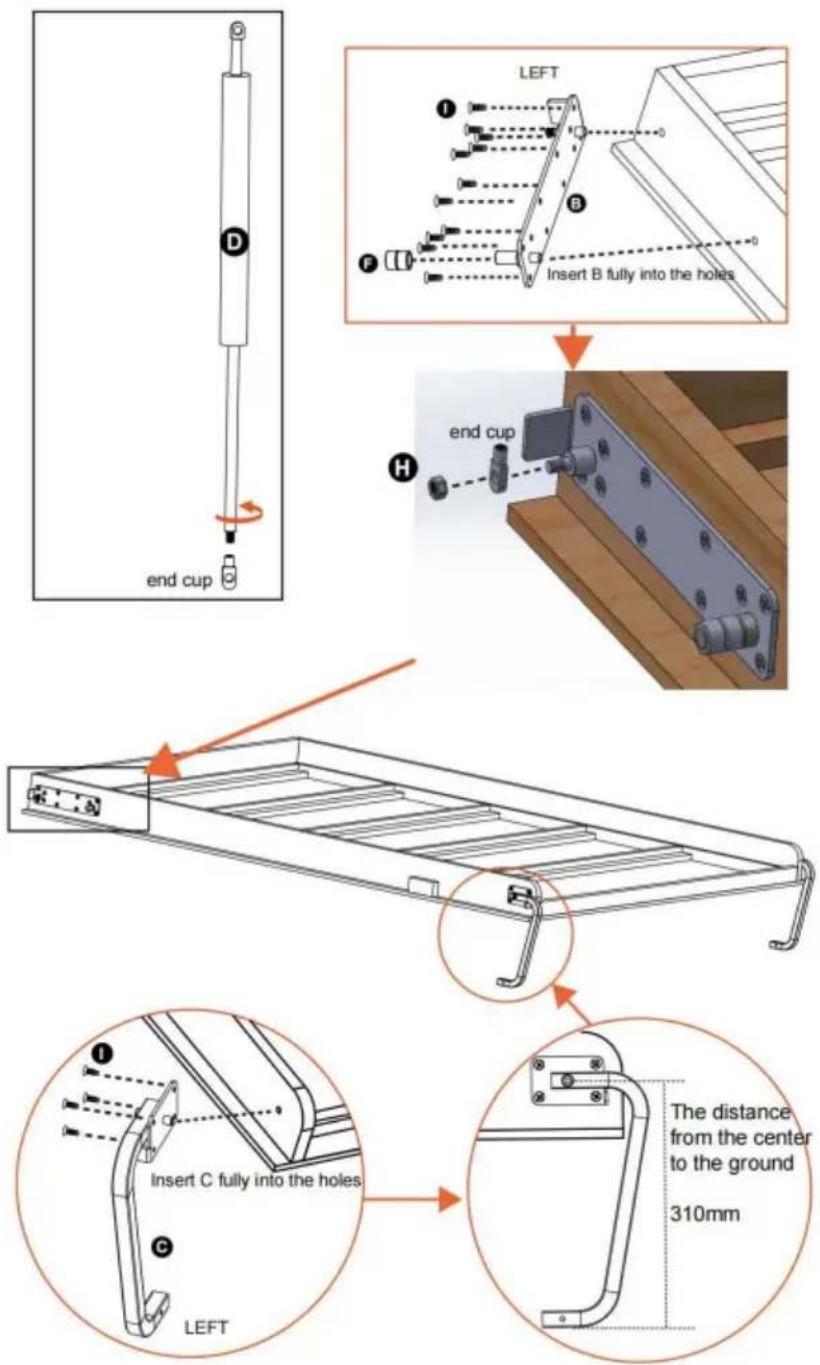

Schritt 5:
Stecken Sie den Stift an der Verbindungshalterung B vollständig in die Locher mit 11 mm Durchmesser und befestigen Sie B anschließend mit den Schrauben I am Bettrahmen.
Setzen Sie 2 Lager F in die Verbindungshalterung B ein, wie in der Abbildung dargestellt.
Drehen Sie die Endkappe der Gasfeder wie abgebildet nach außen, montieren Sie sie dann an der
Verbindungshalterung B und befestigen Sie sie wie abgebildet mit der Mutter H.
Stecken Sie den Stift am Bein C vollständig in die Locher mit 11 mm Durchmesser und befestigen Sie C dann mit den Schrauben I am Bettrahmen. Achten Sie darauf, dass der Abstand von der Mitte zum Boden 310 mm beträgt, wie auf dem Bild.
Wiederholen Sie die obige Installation auf der anderen Seite.

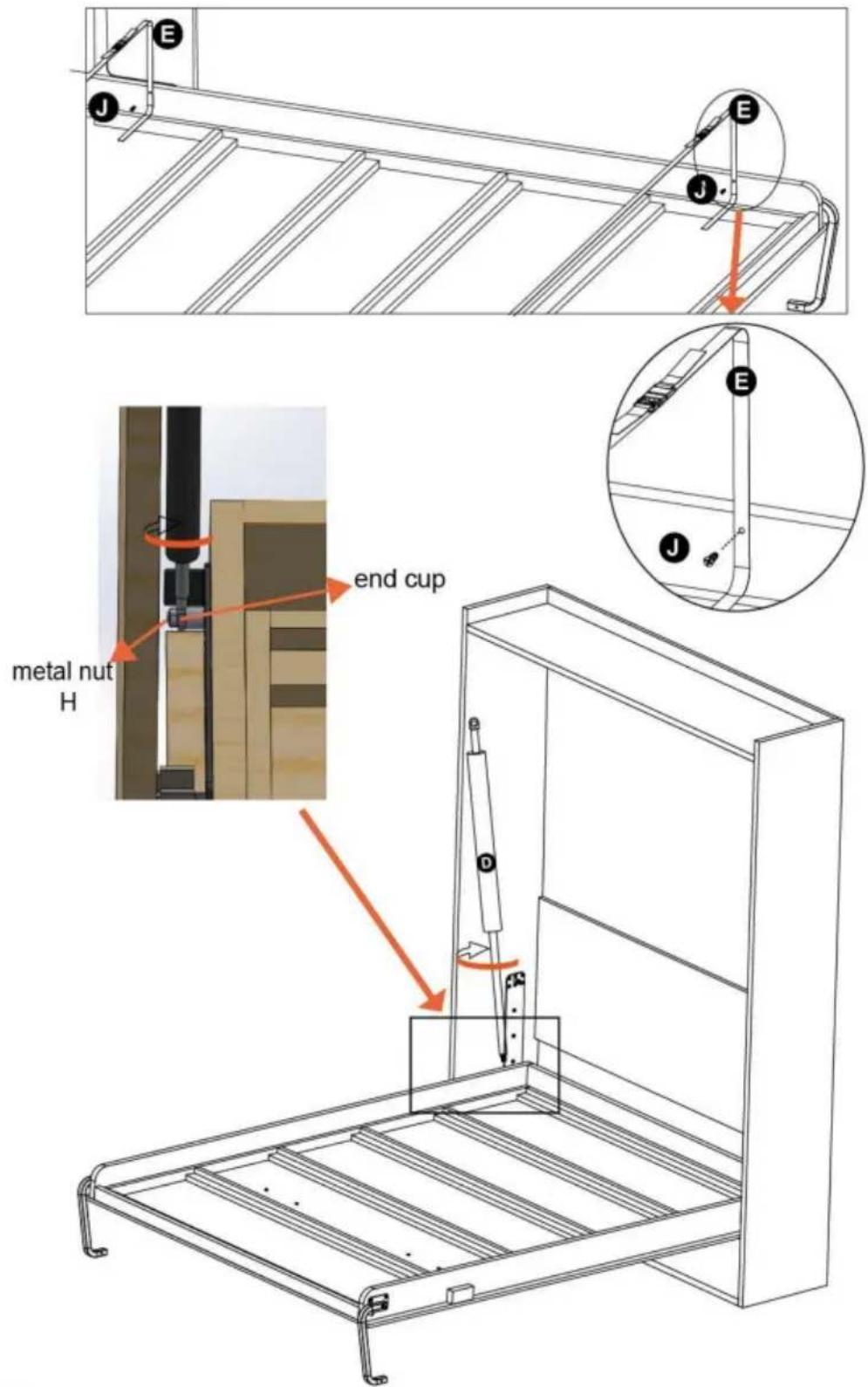

Schritt 6:

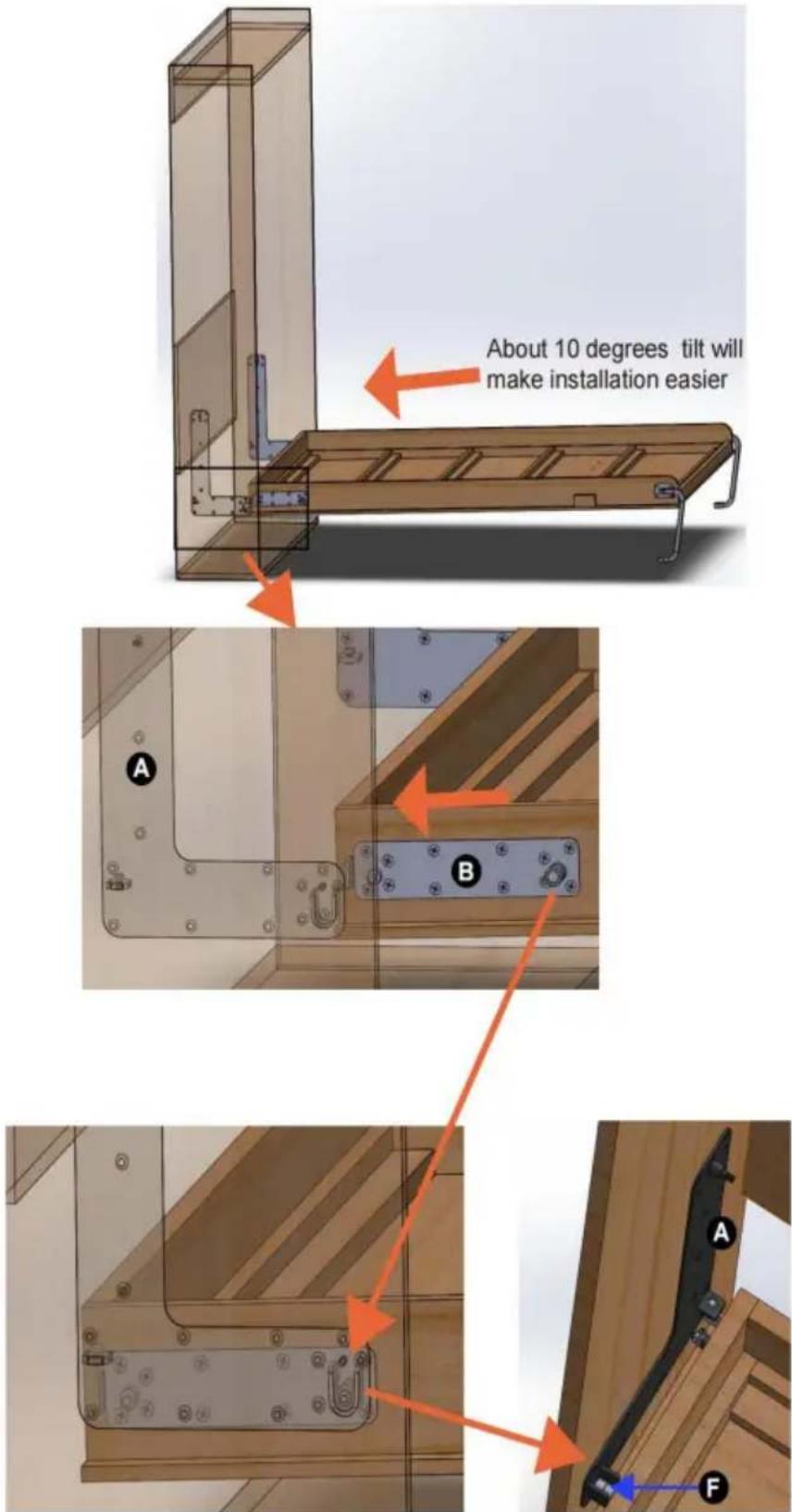

Setzen Sie den Betriebnahmen mit einem kleinen Winkel zum Schrank ein, wie auf dem Bild. Setzen Sie die Verbindungshalterung B mit Lager F auf die Seitenhalterung A, wie in der Abbildung dargestellt. Befestigen Sie den Griff am Betriebnahmen.
Schritt
7: Befestigen Sie zuerst die beiden Matratzengurte E mit einer Schraube J am Bettrahmen. Drehen Sie dann die Gasfeder D wie abgebildet in die Endkappe undziehen Sie die Gasfeder mit der
Endkappe fest. Wiederholen Sie die obige Installation auf der anderen Seite.
Schritt 8:

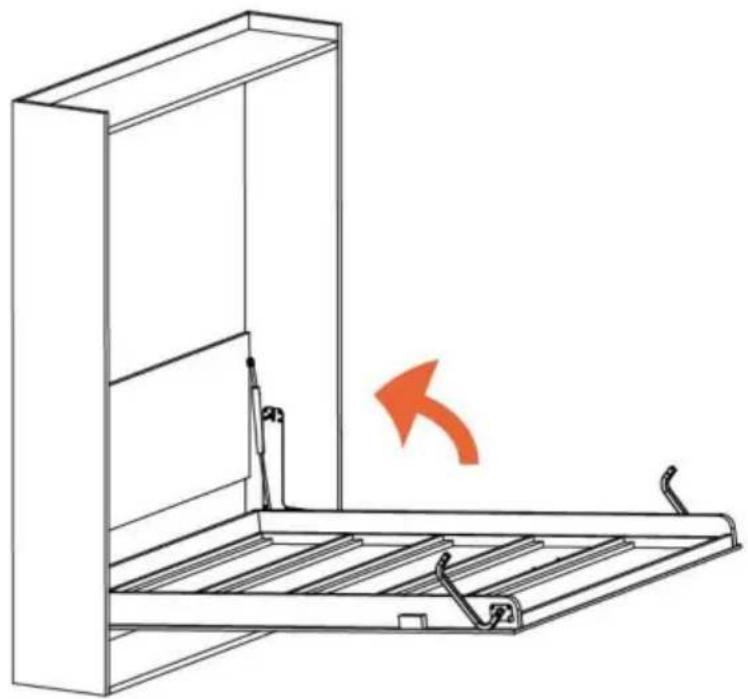

SchlieBen Sie den Bettrahmen wie abgebildet in den Schrank.
Schritt 9:

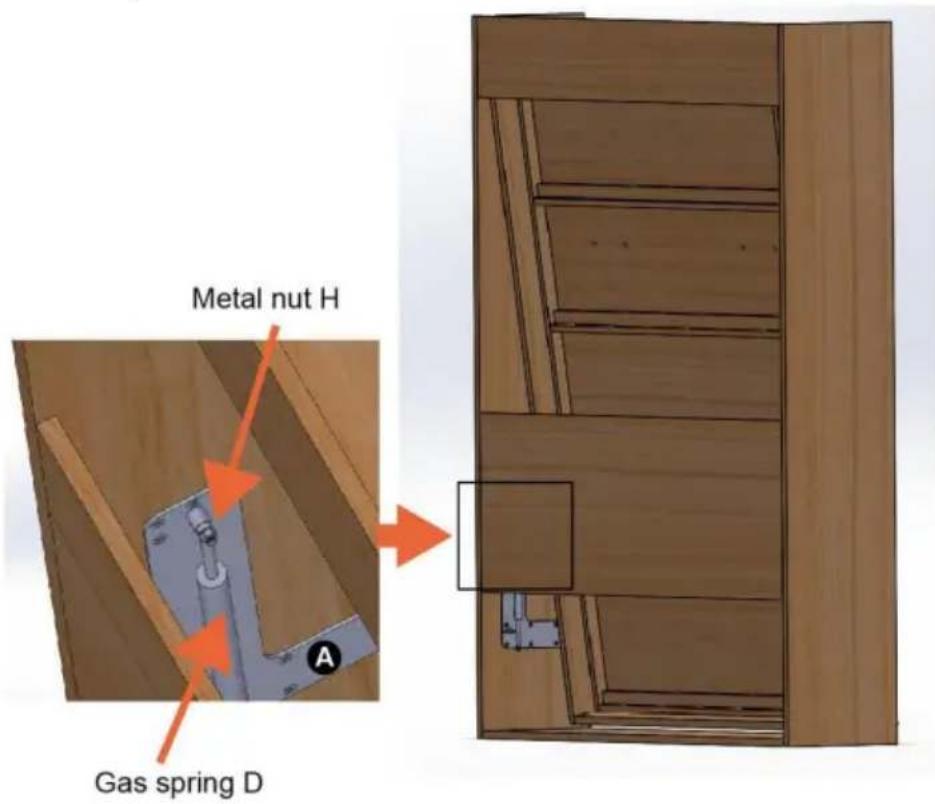

Installieren Sie die Gasfeder D an der Halterung A auf der Rückseite des Schranks und befestigen Sie sie mit der Metallmutter H.
Wiederholen Sie die obige Installation auf der anderen Seite.

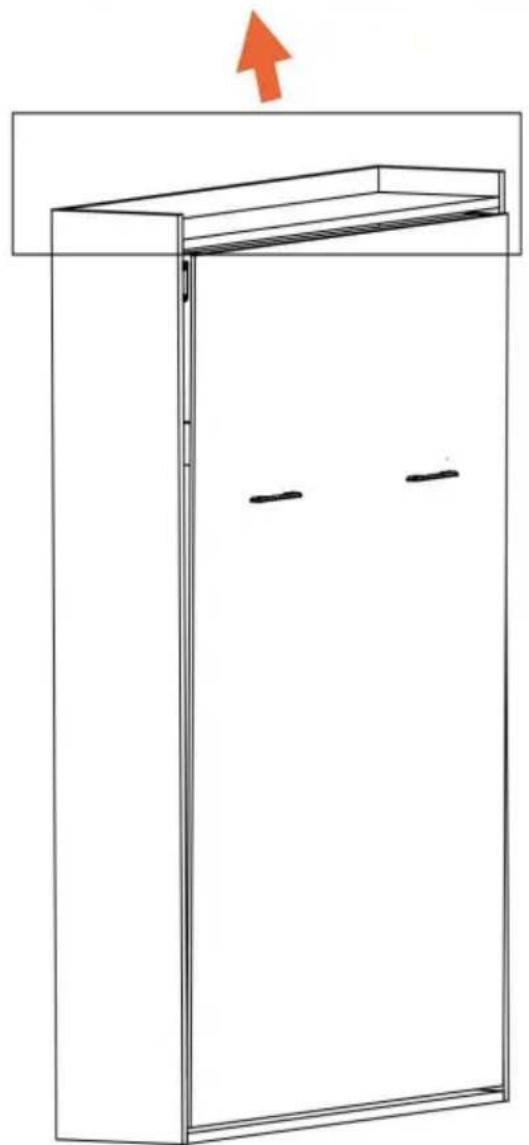

Schritt 10:

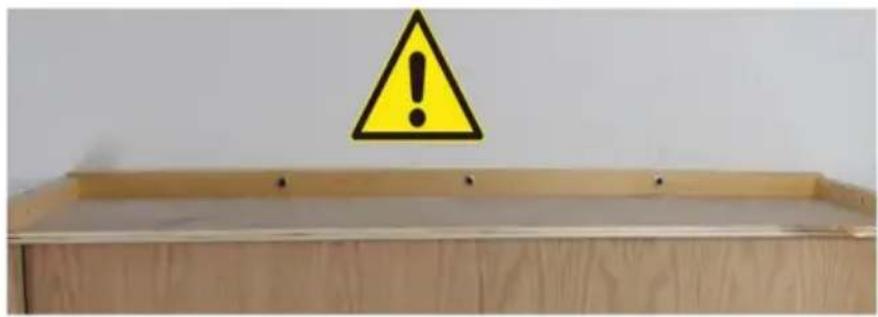

Befestigen Sie den Schrank an einer festen Wand. Der Schrank muss an die Wand, bevor Sie sie öffnen.
Schritt 11:
Öffnen Sie das Bett und legen Sie die Platte 13 auf den Bettrahmen.
Legen Sie die Matratze auf den Bettrahmen und befestigen Sie sie mit den Gurten E.

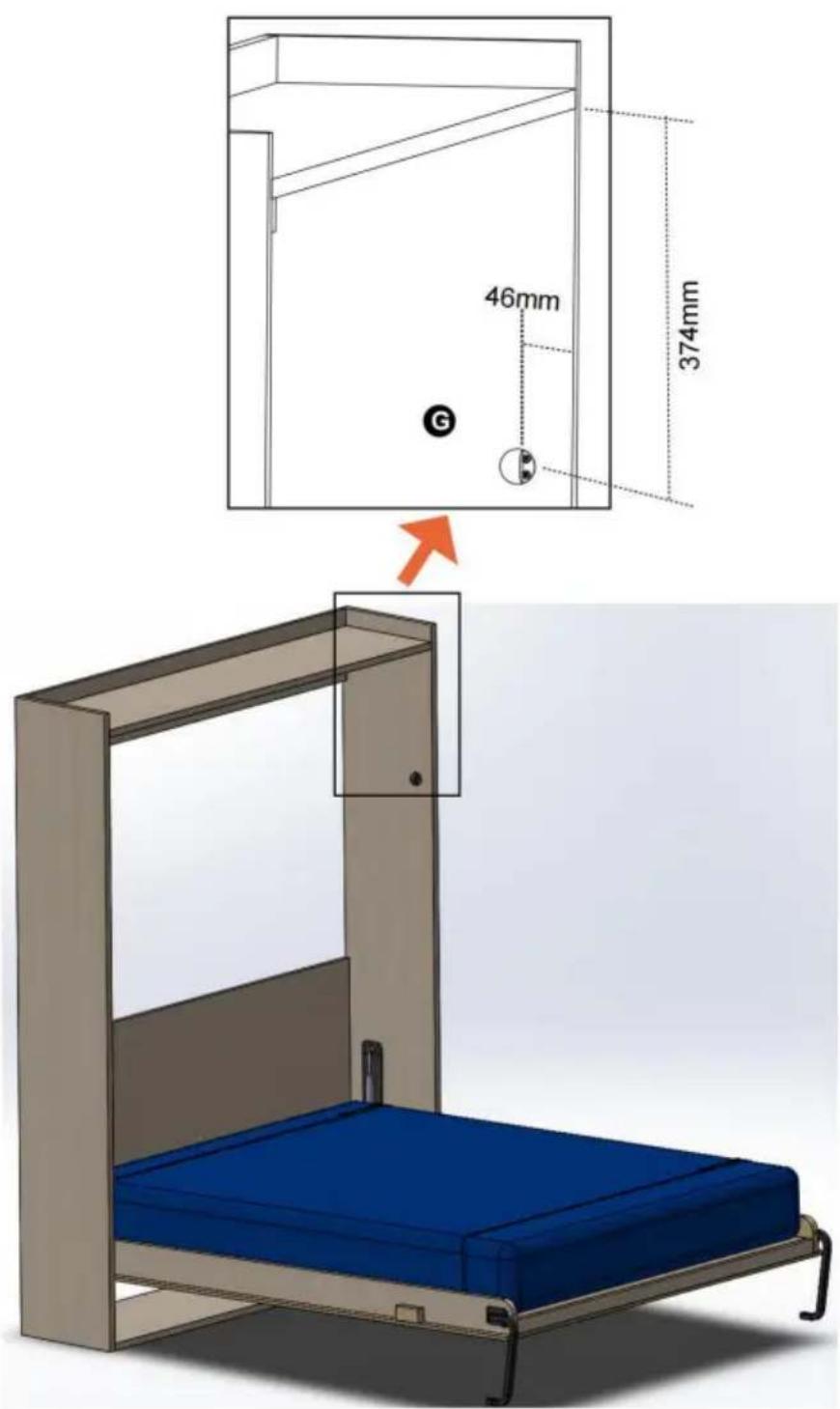

Befestigen Sie den Stopper G mit den Schrauben J am Schrank.
Wiederholen Sie die obige Installation auf der anderen Seite.
Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
