Produkttyp	Hopfällbar sängsats (Murphy-säng)
Märke	Vevor
Modell	YFVFU244
Kompatibel madrassstorlek	1370 × 1900 mm (54 × 75 tum)
Rekommenderad madrasstjocklek	152–254 mm (6–10 tum)
Maximal madrassvikt	25,85 kg (57 lb)
Maximal belastning	408 kg (900 lb)
Invändiga mått på skåpet	1504 × 388 × 1972 mm
Sängramens mått	1947 × 1484 × 132 mm
Sängramens vikt	54 kg (118,8 lb)
Totalvikt (ram + madrass)	79–82 kg (174–181 lb)
Huvudmaterial	Plywood och massivt trä
Huvudfunktion	Vertikal hopfällbar: övergång från vertikalt läge (förvaring) till horisontellt (säng)
Säkerhet	Väggmontering obligatorisk; installation endast för vuxna; regelbundna kontroller
Underhåll och rengöring	Rengör med fuktig trasa; kontrollera regelbundet stabilitet och infästningar
Reservdelar och reparerbarhet	Delar tillgängliga på begäran från tillverkaren; reparation av kvalificerad personal
Allmän information	Sats utan madrass eller möbel; kräver montering; verktyg medföljer inte

Vanliga frågor - YFVFU244 Vevor

Vilka mått har den kompatibla madrassen?

Vevor YFVFU244 hopfällbar säng är designad för en madrass med måtten 1370 × 1900 mm (54 × 75 tum), med en tjocklek mellan 152 och 254 mm (6–10 tum).

Vad är den maximala vikt som sängen klarar?

Maximal belastning är 900 lb (cirka 408 kg), inklusive madrass och sovande. Madrassen ensam får inte överstiga 57 lb (25,85 kg).

Levereras sängen med madrass och skåp?

Nej, satsen innehåller endast den hopfällbara mekanismen och monteringstillbehör. Madrass och skåp måste tillhandahållas av användaren enligt angivna mått.

Är det nödvändigt att montera sängen i väggen?

Ja, det är absolut nödvändigt att fästa skåpet ordentligt i en bärande vägg innan sängen används, enligt säkerhetsinstruktionerna.

Kan jag installera sängen själv?

Installation rekommenderas av två personer på grund av vikt och komplexitet. Det rekommenderas också att anlita en professionell för att garantera säkerheten.

Vilka verktyg behövs för monteringen?

Grundläggande verktyg inkluderar en elektrisk borrmaskin (inställd på lågt vridmoment), en skruvmejsel, en nyckel samt vattentätt trälim. Skruvar och tillbehör medföljer.

Hur underhåller man den hopfällbara mekanismen?

Kontrollera regelbundet spänningen i gasfjädrarna, lagrens skick och infästningarnas hållfasthet. Rengör med en mjuk trasa och undvik slipande produkter.

Finns det försiktighetsåtgärder för barn?

Barn bör inte använda mekanismen för att öppna eller stänga sängen. Se till att installationen är utom räckhåll för barn och att sängen är korrekt låst i förvaringsläge.

Vilken typ av trä rekommenderas för skåpet?

Manualen rekommenderar användning av plywood med 1 tums (25 mm) tjocklek för skåpet och massivt trä för ramen. Exakta mått finns i parameterlistan.

Vad gör jag om en del saknas eller är skadad?

Kontakta Vevor teknisk support via webbplatsen www.vevor.com/support för att få reservdelar. Spara det elektroniska garanticertifikatet.

BRUKSANVISNING YFVFU244 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MURPHY SÄNGKIT

MODELL: YFVFU244

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Murphy Bed Kit

MODELL: YFVFU244

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Läs och förstå denna bruksanvisning noggrant innan du använder Murphy Bed Kit.

Installationen ska göras av en vuxen och barn ska inte använda den utan tillsyn.

1. Installera Murphy Bed Kit helt innan du använder sängen, annars kan det orsaka allvarlig skada på människor.
2. Kontrollera satsens stabilitet och säkerhet med regelbundna intervall och användningen bör stoppas omedelbart vid skada eller misstänkta problem. 4. Barn ska inte använda kitet ensamt för att sprida ut eller förvara sängen, annars kan de skadas.

Tack så mycket för att du valde detta Murphy Bed Kit.

Om det är en skillnad mellan färgen på denna produkt och bilden i bruksanvisningen, se det fysiska objektet.

PARAMETERLISTA

Modell	YFVFU244
Anpassade modeller	Full-Vertical
Madrassstorlek	B×L:54×75 tum (1370×1900 mm)
madrassens tjocklek	6-10 tum (152-254 mm)
MaxADRassvik	57 lbs (25,85 kg)

INSTRUKTIONER

Obs: Murphy Bed Kit innehåller inte säng och sängskåp, vilket

Murphy-sängsystemet gör det möjligt att få sängfjädern från sin vertikala höjd placerad inuti skåpet i ett horisontellt läge, för att användas som en säng på ett absolut snabbt och enkelt sätt, med mycket låga ansträngningar.

Innan du använder Murphy-sängen måste användaren vara säker på dess goda skick och tillbehörens goda skick.

Innan du använder Murphy-sängen måste användaren se till att på sängytan finns bara madrass och sängkläder.

2. Säkerhet

Säkerhetsstandard

Överensstämmelse med säkerhetsstandarderna sätter användaren i form av arbete produktivt, utan fara för att skada sig själv eller andra.

! Det är förbjudet att använda produkten utan någon madrass på sängfjäderytan.

Det är förbjudet att använda sängen för ett annat ändamål än det som beskrivits tidigare i avsnittet ANVÄNDNING.

Felaktig installation eller installation som inte utförts av kvalificerade hantverkare kan orsaka lossnande delar, brott eller funktionsfel med möjliga skador på personer, föremål eller djur. Alla angivna instruktioner måste följas strikt.

Innan produkten börjar användas ska användarna vara medvetna om dess funktioner och tekniska egenskaper. Lär dig genom en korrekt och fullständig lösning i denna användarhandbok.

Ändring eller byte av sängdelar som inte är tillåtna.

Användning av andra tillbehör eller reservdelar än de som rekommenderas av leverantören kan leda till felaktig och farlig användning av produkten.

Det är strängt förbjudet att ta bort någon säkerhetsanordning eller skydd (etiketter) på enheten; kontrollera med jämna mellanrum den tillfälliga positionen på mekanismen, filtar eller annat. Innan du påbörjar något underhåll, reparationsarbete eller rengöring måste operatören ha läst och förstått all teknisk information i den här guiden. Allt underhåll och reparation ska endast utföras av kvalificerad personal.

VARNING!!!

Placera aldrig produkten nära några värmekällor. Placera och lås sängsystemet så att det hålls fritt från föremål som kan hindra dess rörelse. Instruktionerna och reglerna i denna manual måste överhuvudtaget följas.

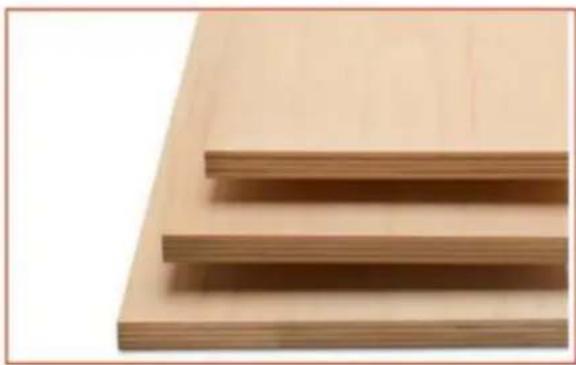

Föreslå att du använder nedanstående material för träskiva och sängram.

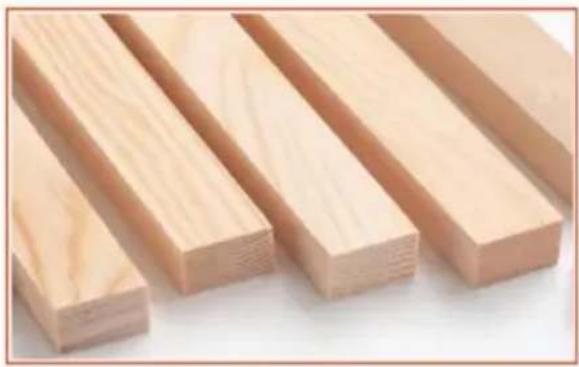

Träpinnar

Plywoodskivor

Tekniska funktioner

Skåp
	Materialsiffra	Dimensionera	IQTY	Viktig
1	1 tums plywood 2082*406*25 mm 2			Inre dimensioner av skåp: 1504*388*1972 mm
2	1 tum Plywood 1504*388*25mm	1
3	1 tum Plywood 1504*406*25mm	1
4	3/4 tum Plywood	1504*550*18mm	1
5	3/4 tum Plywood	1504*250*18mm	1
Sängram	12 11 10
Nummer Material	Dimensionera	IQTY	Viktig
6	3/4 tum trä	40*20*1330 mm 12		Vikt på sängramen:54 kg (118,8 lbs)Mätt på sängram :1947*1484*132mm
7	3/4 tum trä	40*20*1897 mm 2
8	1 tum Plywood	1947*120*25 mm 2
9	1 tum Plywood	1370*50*25 mm 1
10	1-1/2 tum trä	32*32*100 mm	1
11	1/2 tum Plywood	1947*1484*12mm	1
12	1 tum Plywood	1370*120*25 mm 1
13	3/8 tum Plywood	1892*1366*9 mm 1
Sängram
Nummer Material	Dimensionera	IQTY	Viktig
14	madrass	1370*1900*(152-250 mm(54*75*(6-10)tum)	1	Vikt avadrass:25,85 kg (57 lbs)
TOTALVIKT PÅ SÄNGRAM OCH MADRASSBEHÖVER VARA:			79-82 kg(174lbs-181lbs)

Säkerhets- och skötselråd

• Kontrollera att du har alla komponenter och verktyg som anges nedan.

Ta bort alla beslag från plastpåsarna och separera dem i deras grupper.

• Håll barn och djur borta från arbetsområdet, små delar kan kvävas vid förtäring. - Se

till att du har tillräckligt med utrymme för att lägga ut delarna innan du börjar. • Stå inte eller lägg vikt på produkten under monteringen, detta kan orsaka skada.

Sätt ihop föremålet så nära dess slutliga position (i samma rum) som möjligt.

Montera på en mjuk, jämn yta för att undvika att skada enheten eller ditt golv. • Delar av monteringen blir lättare med 2 personer.

• För att minska sannolikheten för att skada din produkt, se till att din borrmaskin är inställd på ett lågt vridmoment.

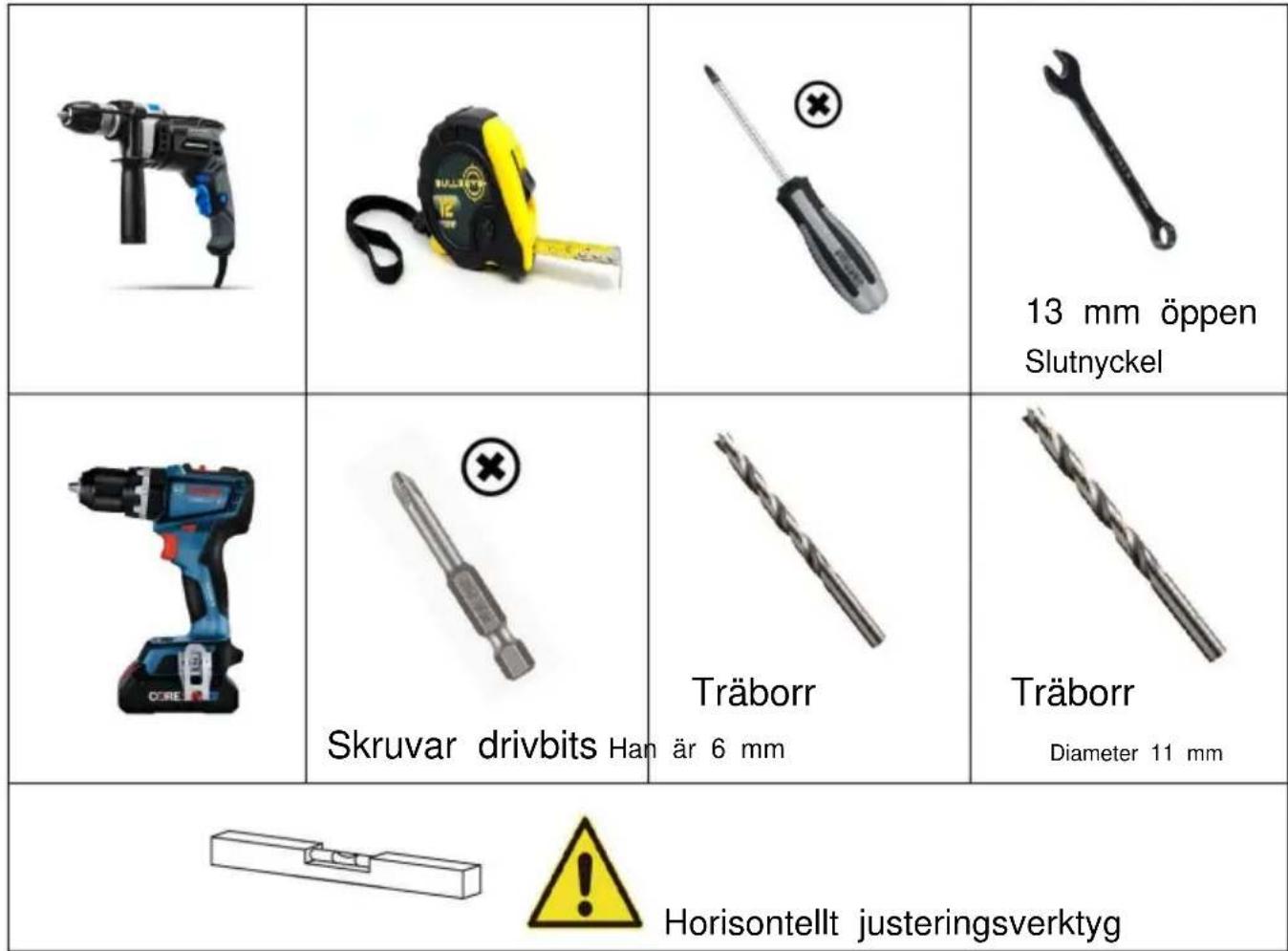

Installera nödvändiga verktyg

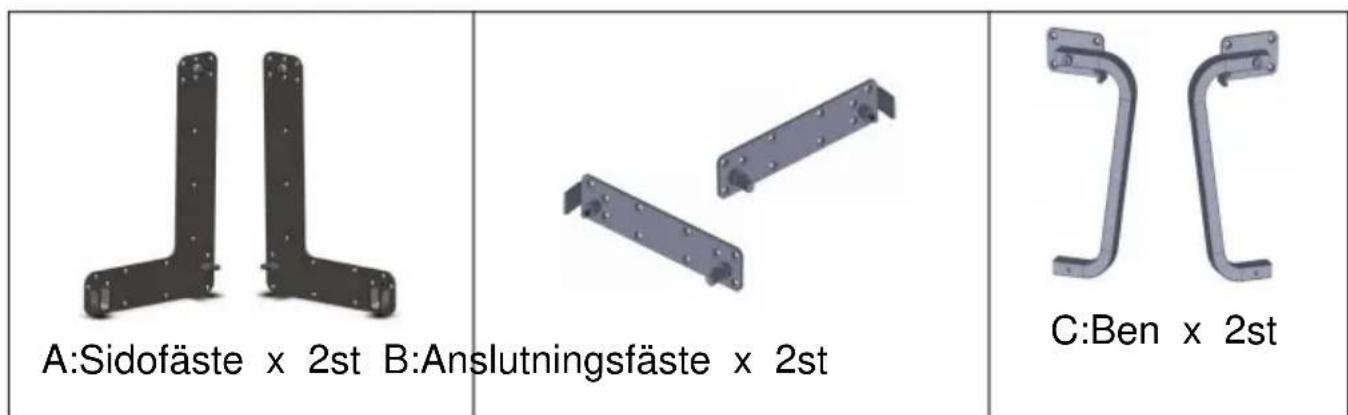

Lista över

satsdelar Obs: Antalet nedan är rätt mängd för att slutföra monteringen. I vissa fall kan fler beslag levereras än vad som krävs.

D:YFGS400900A x 2 st	E: Madrassrem x 2st F:Lager x 4st
G:Propp x 2st	H:Metallmutter M8x 4st	Skruva Jag: M5x20mm x72st
J:Skruv M4x20mm x8st	Borrmall: 710*294mm	Borrmall: 306*82mm

Byggguide

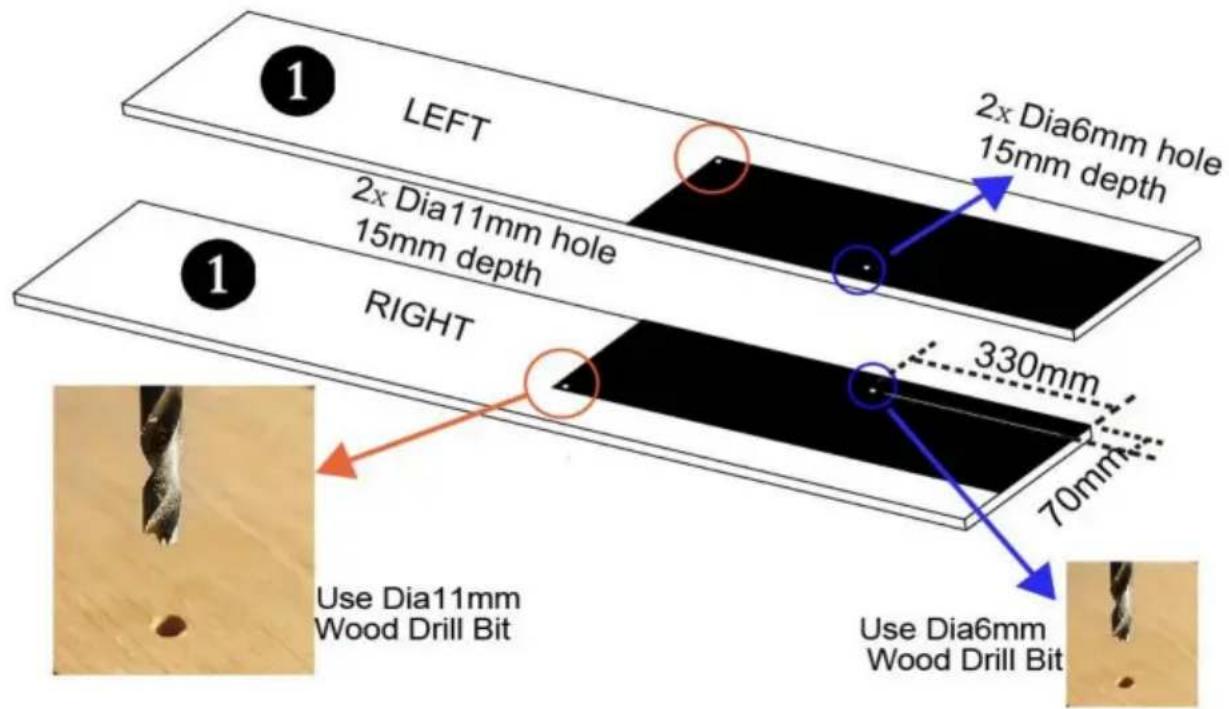

Steg 1:

Gör skåpet

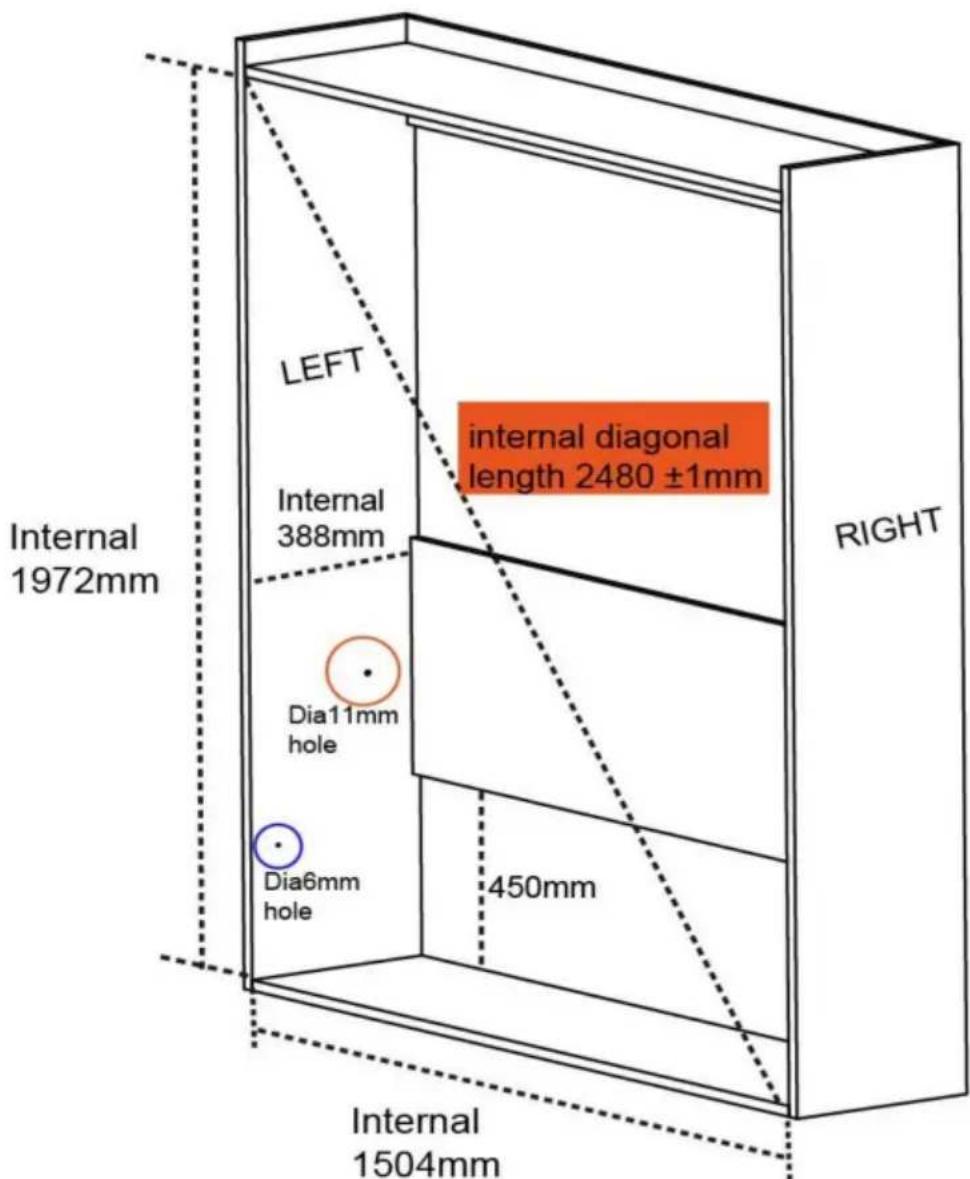

Sätt borrmallen på 710^*294 mm på sidopanelen och se till att mallens kant är i jämnhöjd med sidopanelen som bilden.

Markera mallens cirkulära hål på sidopanelen, ta sedan bort mallen och borra Dia11mm hål & Dia6mm hål som bilden, hålets djup är 15mm.

Gör skåpet med skruvar och vattentätt trälim, se till den invändiga dimensionen som bilden, se till att skåpet är stabilt och säkert.

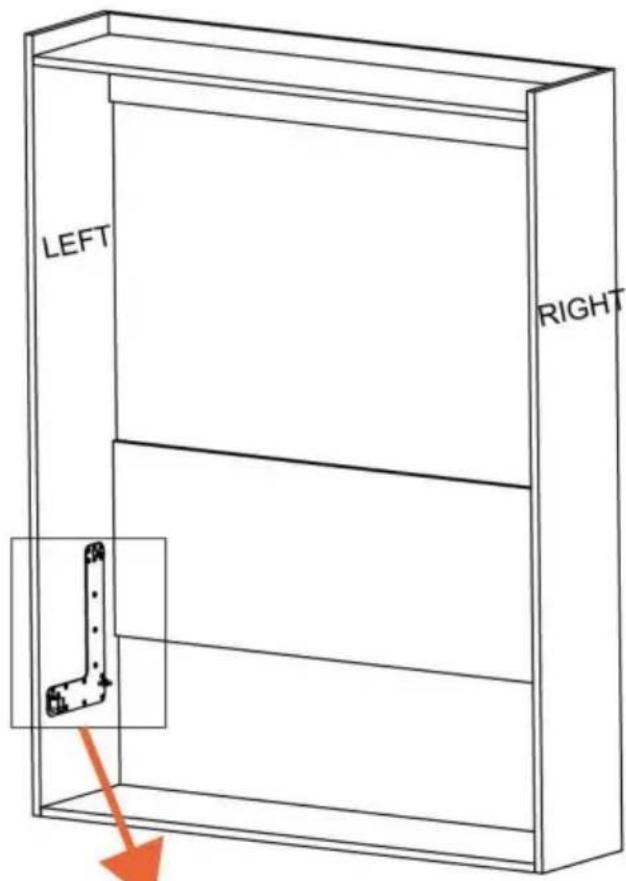

Steg 2:

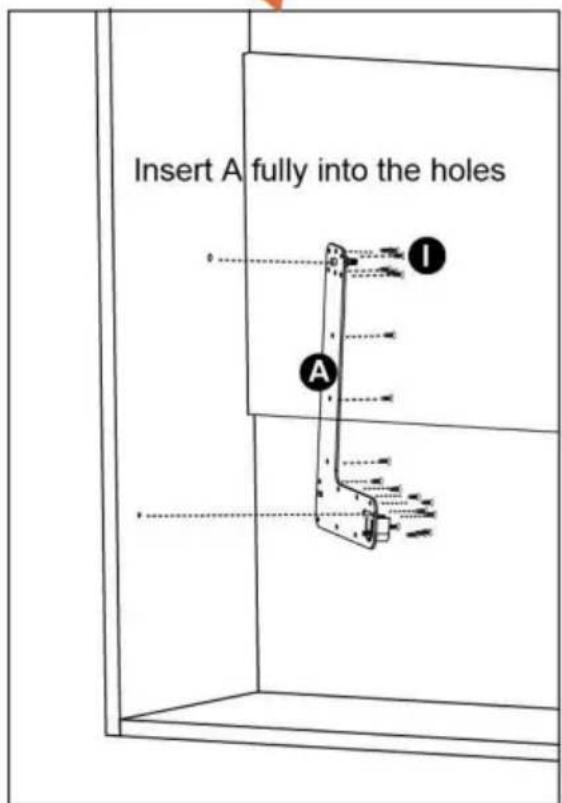

Sätt in stiftet på sidofästet A helt i hålet på 11 mm och 6 mm hålet, fäst A i skåpet med skruvarna I.

Upprepa ovanstående installation på andra sidan.

Steg 3:

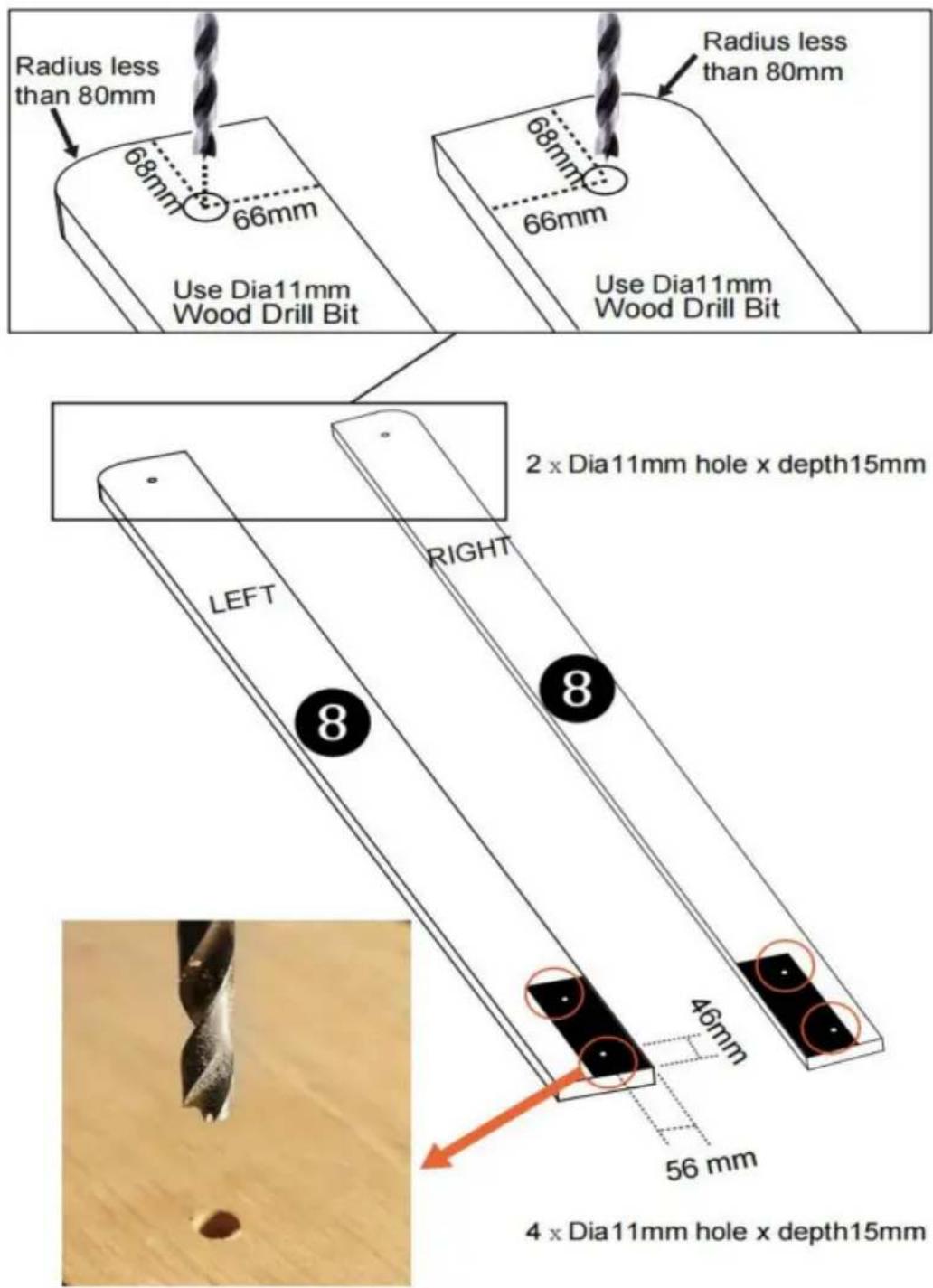

Sätt borrmallen på 306^*82 mm på panelen 8 och säkerställ att kanten står i linje med panelen som bilden.

Markera mallens cirkulära hål på panelen 8 och ta sedan bort mallen och borra Dia11mm hål som bilden, hålets djup är 15mm.

Markera borrhålen enligt mitten som bilden på

en annan sida av panelen, borra sedan ett hål på 11 mm, hålets djup är 15 mm

Använd Dia1mm träborr

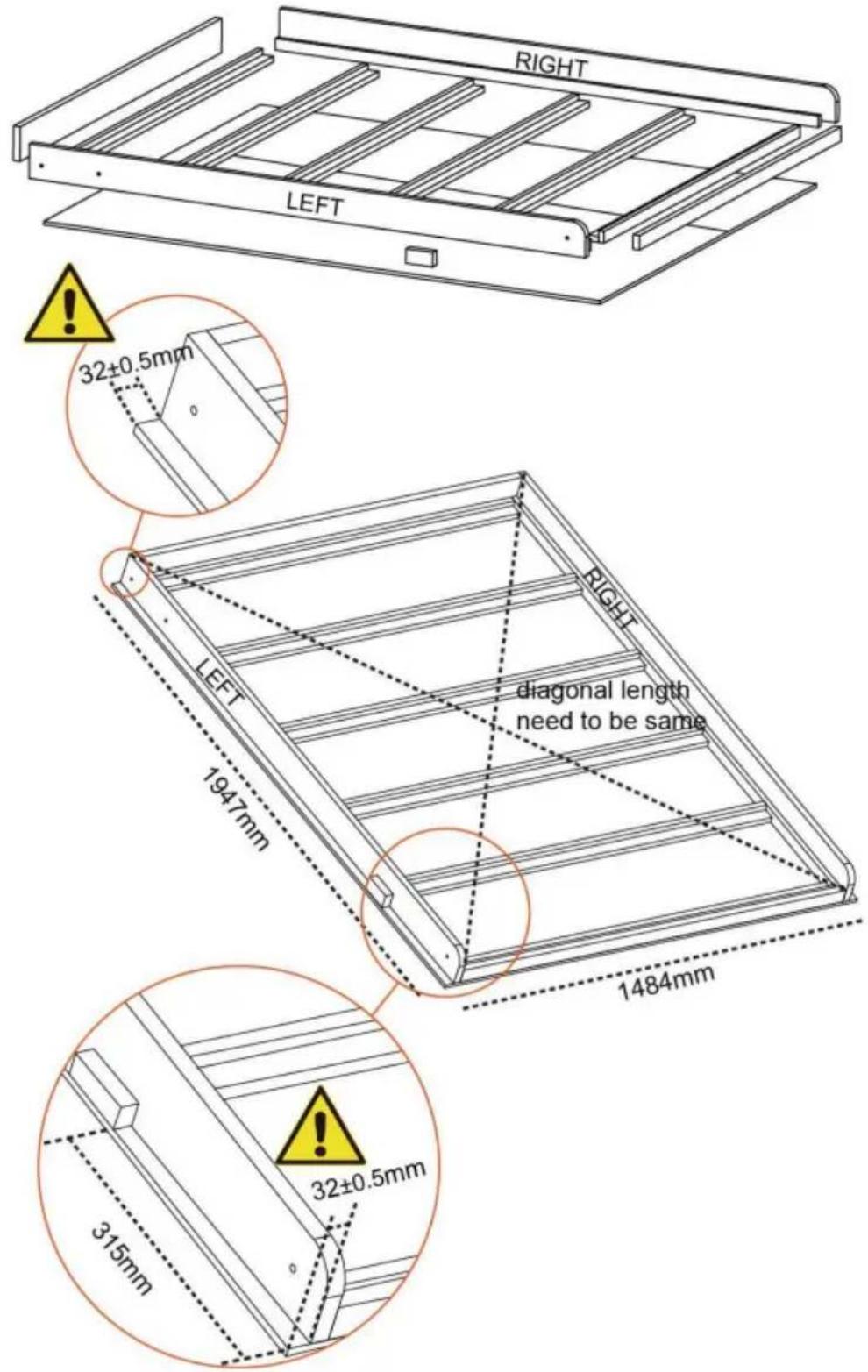

Steg 4:

Gör sängramen med skruvar och vattentätt trälim som bild.

Se till att måttet från förklädespanelen till kanten av dörrpanelen är 32 mm som bilden.

Se till att skåpet är stabilt och säkert.

Steg 5:

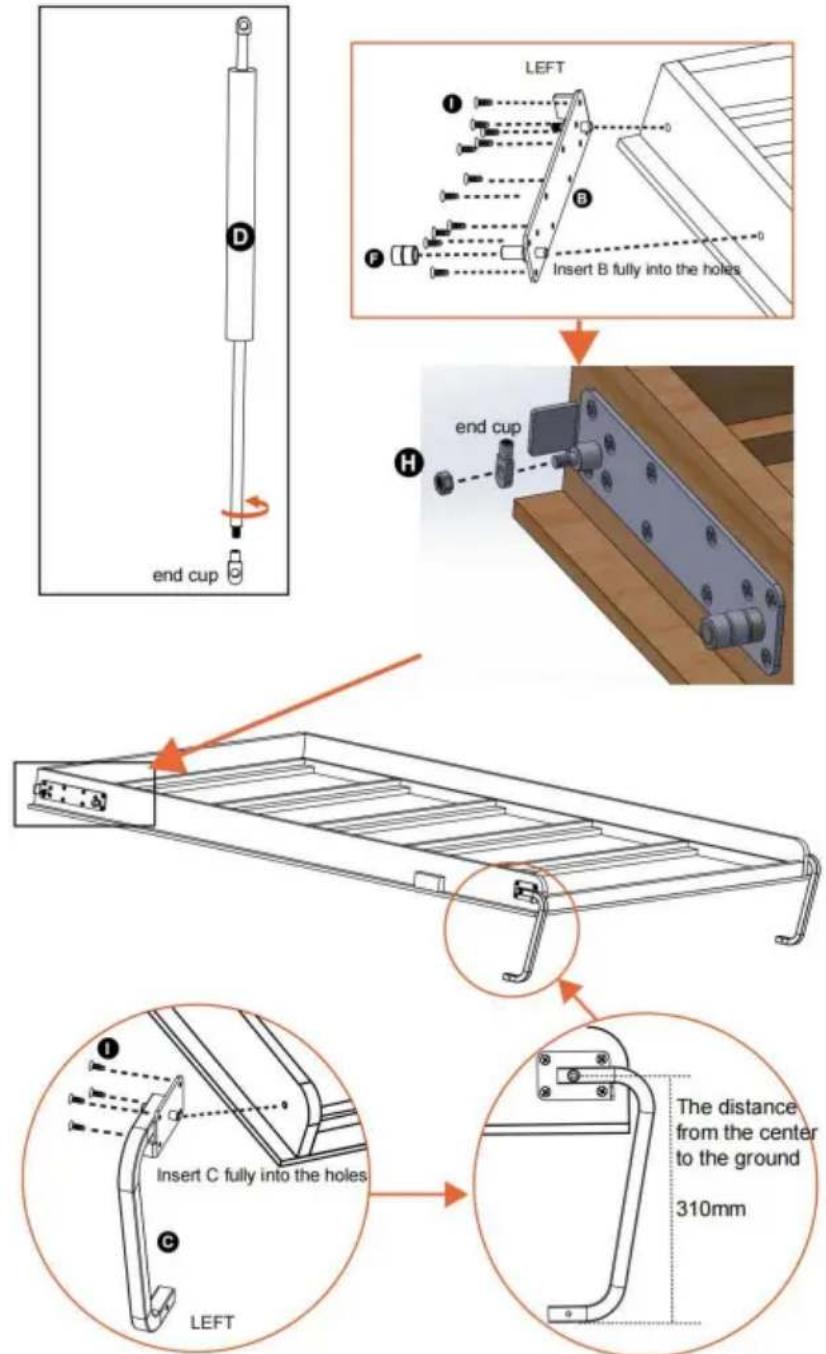

Sätt in stiftet på anslutningsfästet B helt i hålen med diameter 11 mm och fäst sedan B på sängramen med skruvarna I.

Sätt i 2st lager F i anslutningsfästet B som bilden.

Vrid gasfjäderns ändlock som bilden, montera den sedan på anslutningsfästet B och fixera den med mutter H som bilden.

Sätt in stiftet på benet C helt i hålet med diameter 11 mm och fäst sedan C i sängramen med skruvar I. Håll avståndet från mitten till marken 310 mm som på bilden.

Upprepa ovanstående installation på andra sidan.

Steg

Sätt anslutningsfästet B med lager F på sidofästet A som bilden.

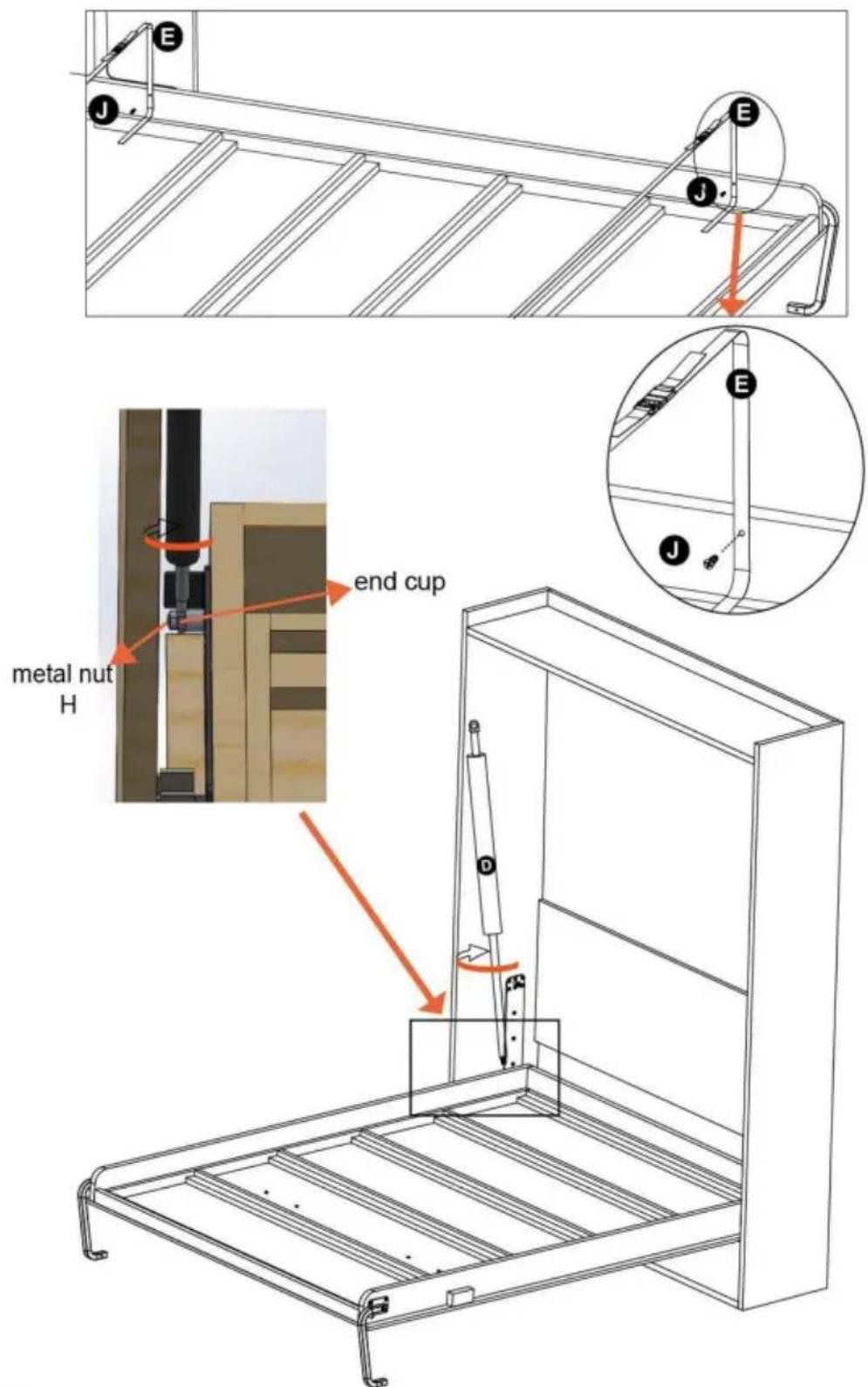

7: Fäst först de två madrassremmarna E till sängramen med en skruv J. Vrid sedan gasfjädern D in i gaveln som bilden, dra åt gasfjädern med gavel. Upprepa ovanstående

installation på den andra sidan.

Steg 8:

Montera gasfjädern D på A-fästet från baksidan av skåpet, fixera den med metallmutter H.

Upprepa ovanstående installation på andra sidan.

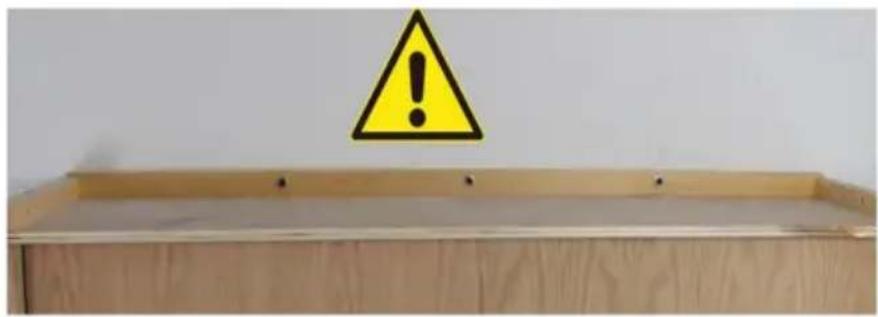

Steg 10:

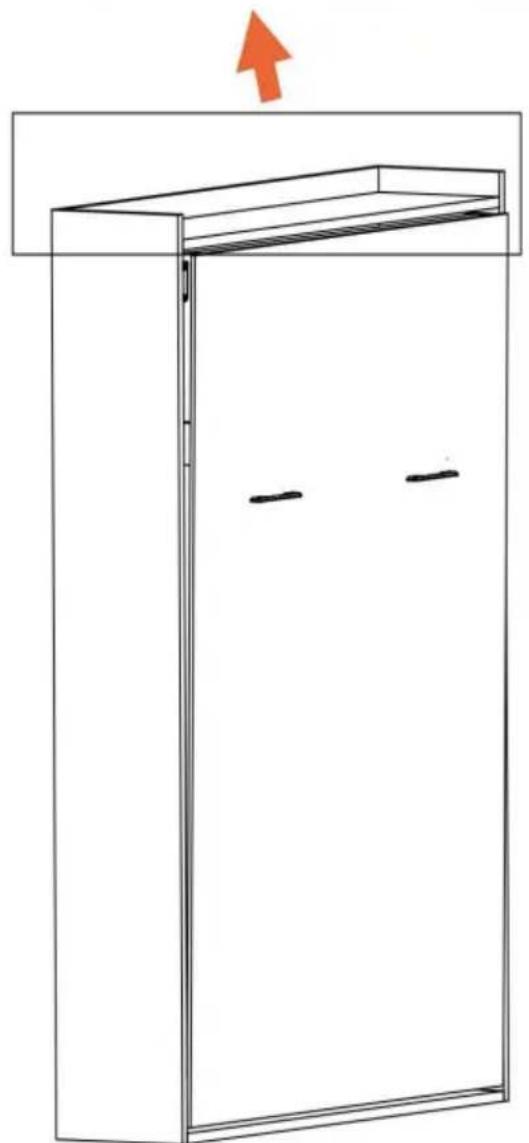

Fäst skåpet på en solid vägg. Skåpet ska fästas vid väggen innan du öppnar den.

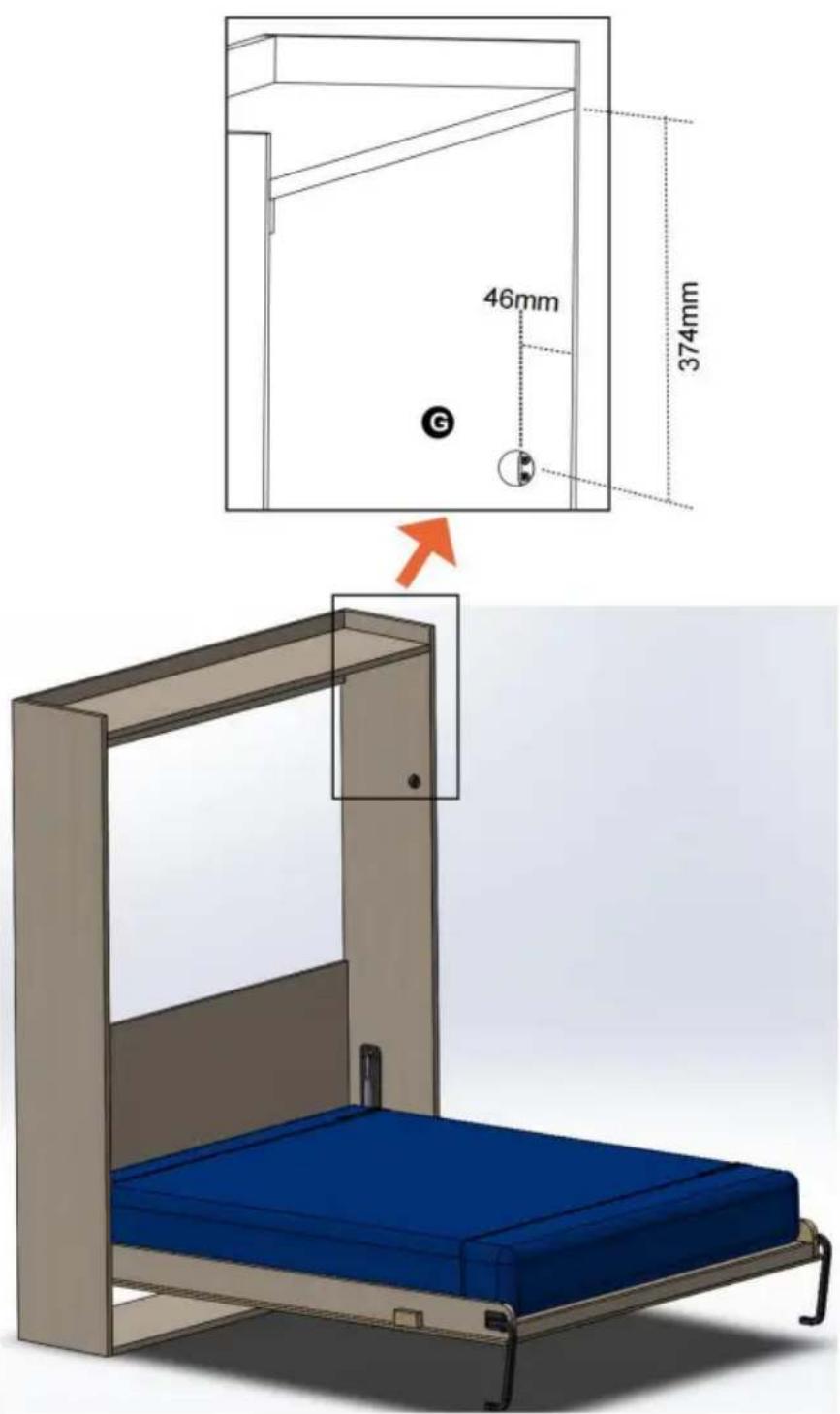

Steg 11:

Öppna sängen, sätt panelen 13 på sängramen.

Sätt madrassen på sängramen och fäst med remmarna E.

Montera proppen G på skåpet med skruvarna J.

Upprepa ovanstående installation på andra sidan.

Tillverkare: Shanghaimuxinmuyeyouxianggsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Teknisk support och e-garanticertifikat
