INSTRUKCJA OBSŁUGI YFVFU244 Vevor

Wsparcie technicznie i certyfikat e-gwarancji www.vevor.com/support

ZESTAW ŁOźKA MURPHY

MODEL: YFVFU244

Nadal doklady wszelkich starań, aby zapewnić Panstwu naręźdia w konkurencynej cenie. „Zaoszcȩź połowé", „połowa ceny" lub inne podobne wyrażenia uzywane przy bez nas przystawiaja jedynie szacunkowa oszczȩdnosć, jak są要去 zyskać kupujć u nas okreslonne narȩźdia w porównaniu z glównymi najleyszymi markami i niedoniecie zoznaczaja uwzgliednienie wsztkich kategorii offerings narȩźdi przy bez nas. Przypominamy, aby są podczas składania zamówietenia u nas doklady sprawdzità,czy faktycznie oszczȩdzasz połowę w porównaniu z czȩgowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zestaw do Łozka Murphy

MODEL: YFVFU244

POTRZEBUJE POMOCY? SKONTAKTUJ SIE Z NAMI!

Masz pytania dotyczne produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryinalna instrukcja. Przed przystapieniem do obstugi prosimy o dokadne zapoznanie sie ze wszystkimi instrukcjami. VEVOR zastrzega?soble jasn? interprete nagaszej instrukcji obstugi. Wyglad produktu zalezy od produktu, ktory otrzyma?s. Prosze wybaczyc nam, ze nie bedziemy ponownie informowa PaNSTwa, jesti pojawia sie jakiesactualizace technologii lub oprogramowania nasego produktu.

INSTRUKCJE BEZPIECZENSTWA

1. Prosę uwaźnie przyȩć zrozumiec niniejsza instrukcję przyȩciem

Zestaw do Łódzka Murphy.

Instalacja powinna byc wykonana przyez osobę dorosła, a daneci nie powinny z niedj korzystać

bez nadzoru.

1. Przed uzyciem tozka nalezy calkowicie zainstalowac zestaw tozka Murphy, w przyciwnym razie moze

on spowodować powazne obrażenia u ludzi.

1. Regularnie sprawdzaj stabilność i bezpieczność zestawu oraz seinen uzytkowania

nalezy natychmiast przerwać w przypadku uszkodzenia lub godejrzanych problemów.

4.Dzieci nie powinny uzywać samego zestawu do Rozkátadania lub przechowywnia tozka, w przyciwnym

razie moga doznac krzywdy.

Dziekujemy bardzo za wybranie unto gestawu tozek Murphy.

Jesli istnieje jakakolwiek roznica między kolorem unto produktu a zdjeciem

instrukci obstugi, prosze zapoznać sie z objiektem fizycznym.

LISTA PARAMETRÖW

Model	YFVFU244
Dostosowane modele	Pełny pion
Rozmiar materaca	Szer. × dl.: 54 × 75 cali (1370 × 1900 mm)
grubość materaca	6-10 cali (152-254 mm)
Maksymalna waga materaca	57 funtów (25,85 kg)

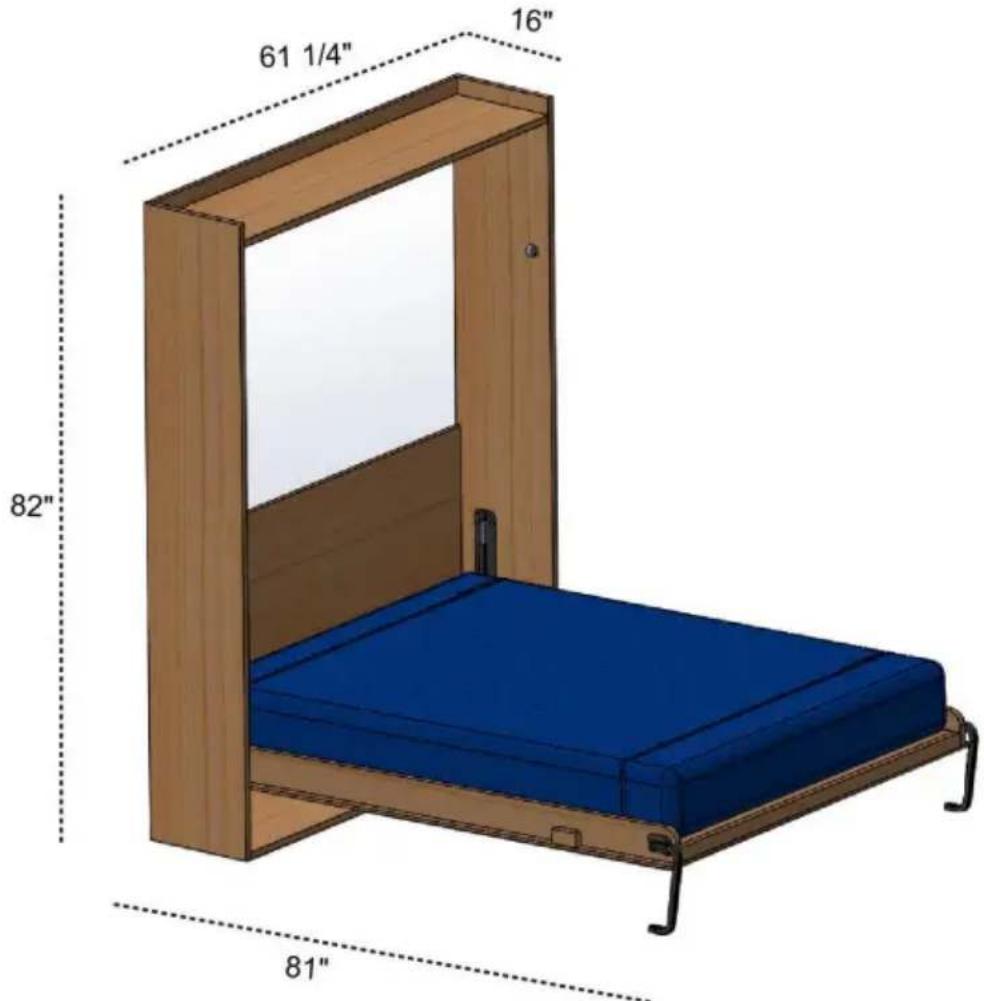

INSTRUKCJE

Przydatność zestawu tozek Murphy w pełnym pionie

Uwaga: Zestaw lózek Murphy nie obejmuje lózka ani szafek lózkowych, które

muszbyc wyposazone przyszukownikow.

Standardowy pelny materac

Maksymalna waga: 57 funtów

Maksymalna glebokosc: 10 cali

Maksymalne obciązenia: 900 funów

1. Opis ogolny

Uzywac

System Łoźka w szafie pozwala na wysuniȩcie spreźyny Łoźka z pionu

ustawić wewnatrz szafki w pozycji poziomej, aby wykorzystć ja jako toźko w szybki i时常 sposob, przy bardzo niewielkim wysilku.

Uzytkownik przyzed użyciem Łódzka Murphy musi sączne pewnosć, są cz jest on w dobrym stanie oraz dobry stan akcesoriów.

Przed uzyciem tozka Murphy uzytkownik musi upewnic sie, ze na

na powierzchni spania znajduje sie tylko materac i posciel.

2. BeziepieczeINSTwo

Norma bezpiecz nestwa

Przestrzeganie norm bezpiecznych stawia uzytkownika w zakresie przyproduktywnie, bez narażania siebie na krzywędinnym.

Zabrania sie uzywania produktu bez materaca na toźku

powierzchnia sprežyny lózká.

Zabrania sie wykorzystwyania tozka do celow innych niz zamierzone

opisano wczesnej w rodziale UZYTKOWANIE.

Nieprawidowa instalacja lub niewykonanie przy wyspecializowanych rzemiesników要去

spowodować oderwanie, pękniȩcie lub znieksztacenie, coMZe skutkować uszkodzeniem

osob, rzechy lub zwierzata. Wszystkie podane instrukcje musza byc sciisle przyestrzegane zauwaźony.

Przed Rozpoczeciem uzytkowania produktu uzytkownicy powinni zapoznać są za为其 fungcjami i seinem wąsciwość technicznych,łą na są thereof są z对他们 czytanie nimiejszego podręcznika uzytkownika.

Niedozwolone manipulowanie lub wymiana czeci lózka.

Stosowanie akcesoriow lub czeci zamiennych innych niz zalecane przyez

dostawcy, wskazuja na niewlascwie i niebezpieczne uzycie produktu.

Surowo zabrania sie usuwania jakichkolwiek urzadzen zabeepieczajycch i zabeepieczen

(etykiety) na planie; okresowo sprawdzaj przypadkowe połozenia na

mechanizm koców lub coś innego. Prźed Rozpoczeciem jakiejkolwiek konserwacci naleź dokonać naprawy

pracy lub czyszczenia, operator musi przyteć i zrozumiec wzystkie informacja techniczne

informacja zawarte w tym przywodniku. Wszelkie prace konserwacyjne i naprawy besteht

wykonywane wyłacznie przyez wykwalifikowy personel.

OSTRZEZENIE !!!

Nigdy nie umieszczaj produktu w puzzu zródećciepla. Ustaw i zablokuj lózko

system nalezy utrzymywać z dala od obiektów, które mogą utrudniać和他的 ruch.

Nalezy bezwzgliednie przyestrzegać wskazówek i zasad zawartych w niniejszej instrukcji czasy.

Zasugeruj uzycie ponizszych materiałow do drewnianych szafek i ramy tozka

Drewniane patyki

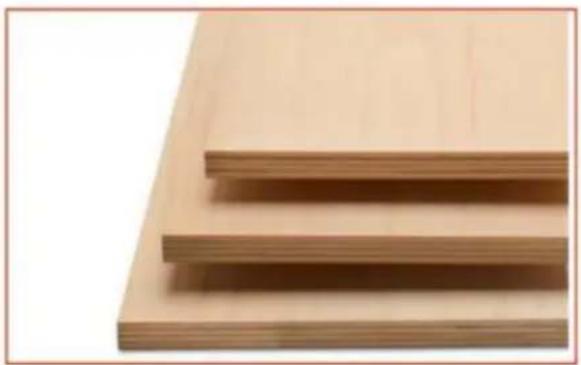

Arkusz sklejki

Własciwość techniczne

Gabinet	1
	Material#:Numer	Wymiar	ILOŚC	Waźny
1	1-calowa sklejka 2082*406*25 mm 2			Wewétrzny wymiary gabinet: 1504*388*1972 mm
2	1-calowa sklejka 1504*388*25mm	1
3	1-calowa sklejka 1504*406*25mm	1
4	3/4 cala Sklejka	1504*550*18mm	1
5	3/4 cala Sklejka	1504*250*18mm	1
Łódzko rama	13 6 7 8 9
Numer Material	Wymiar	ILOŚC	Wąźny
6	3/4 cala drewno	40*20*1330mm 12		Waga ramy Łódzka: 54 kg (118,8 funta) Wymiary Rama Łódzka: 1947*1484*132 mm
7	3/4 cala drewno	40*20*1897mm2
8	1 cal Sklejka	1947*120*25mm2
9	1 cal Sklejka	1370*50*25mm 1
10	1-1/2 cala drewno	32*32*100mm	1
11	1/2 cala Sklejka	1947*1484*12 mm	1
12	1 cal Sklejka	1370*120*25mm 1
13	3/8 cala Sklejka	1892*1366*9mm 1
Łódko rama	14
Numer Material	Wymiar	ILOŚC	Wąźny
14	materac	1370*1900*(152-2 50mm (54*75*(6-10) cali)	1	Waga materac: 25,85 kg (57 funów)
CAŁKOWITA MASA RAMY Łódzka I MATERACA MUSZA BYĆ:			79-82 kg (174-181 funów)

Wskazówki dotyczębezmieczne sta i pielegnaci

• Sprawdź,czy masz wzystkie komponenty i narȩźdia wymienione poniȩ strony.
• Wyjac wszystkie elementy z plastikowych torebek i rozdzielić je do osobnych grupy.

Trzymaj dane i zwierzeta z dala od.), pracy, poniewaz moga to byc małe czȩci udławic sie w przypadku

połkNiecia. • Przed Rozpoczeciem upewnij sie, ze masz wystarczajco duzo.), na ulożenie częsci.
- Podczas montazu nie stawaj aniNie obciązaj produktu, gdyż要去 spowodowej和他的 uszkodzenia powoduje szkody.
Zmontuj element jak najblieje为其 ostatecznej pozycji (w tym samym pomieszczeni).

mozliwy.

Montaż na miękkiej, poziomej powierzchni, abyunikacja uszkodzenia urzadzenia lub pod✕goi.

• Montañ cénsci走得zê fatwiejszy w przypadku 2 somebody.

• Aby zmiriejszyc prawnopodobienstwo uszkodzenia produktu, prosimy upewnij sie, ze wiertarka jest ustawiona na niski moment obrotowy.

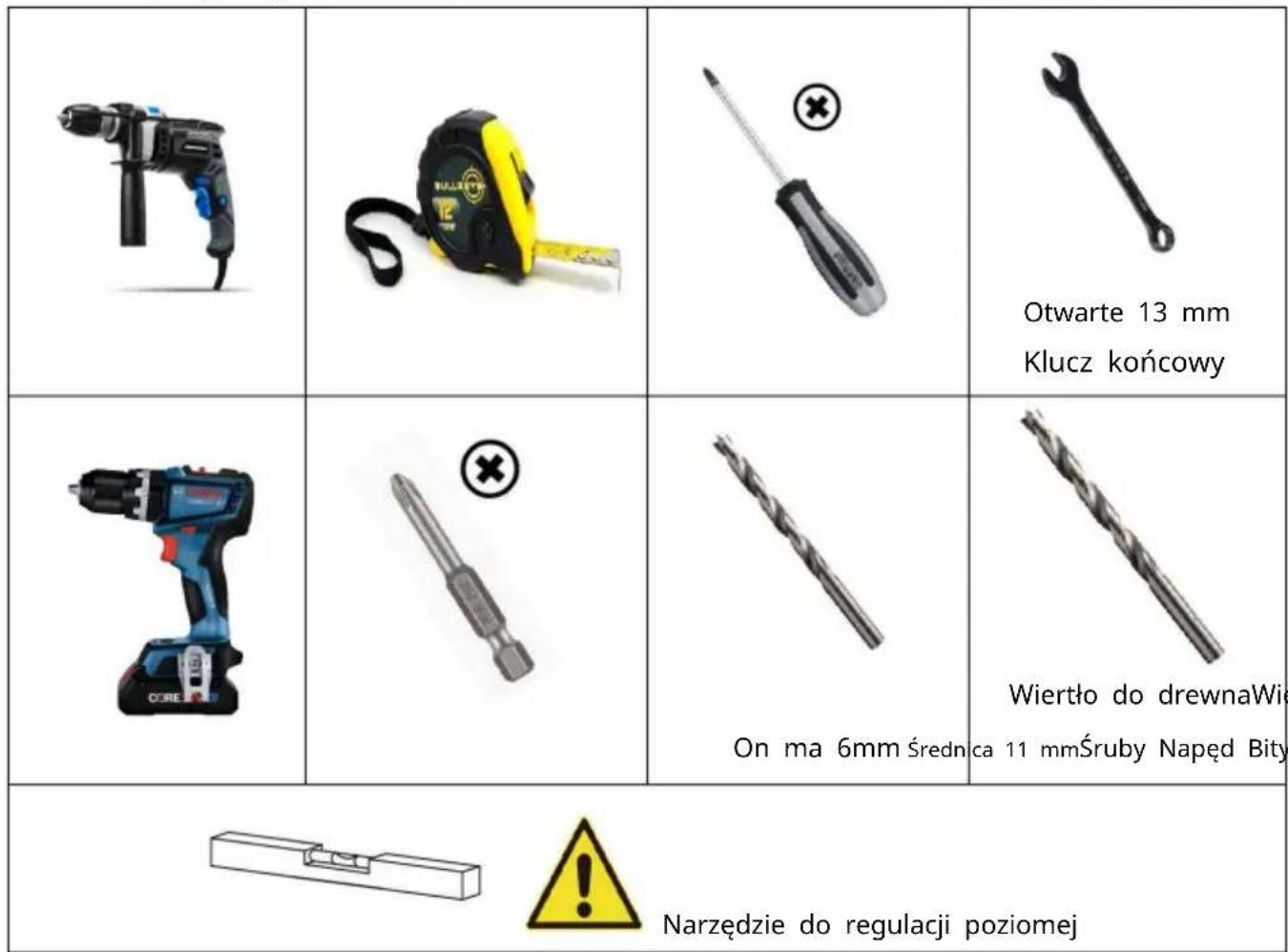

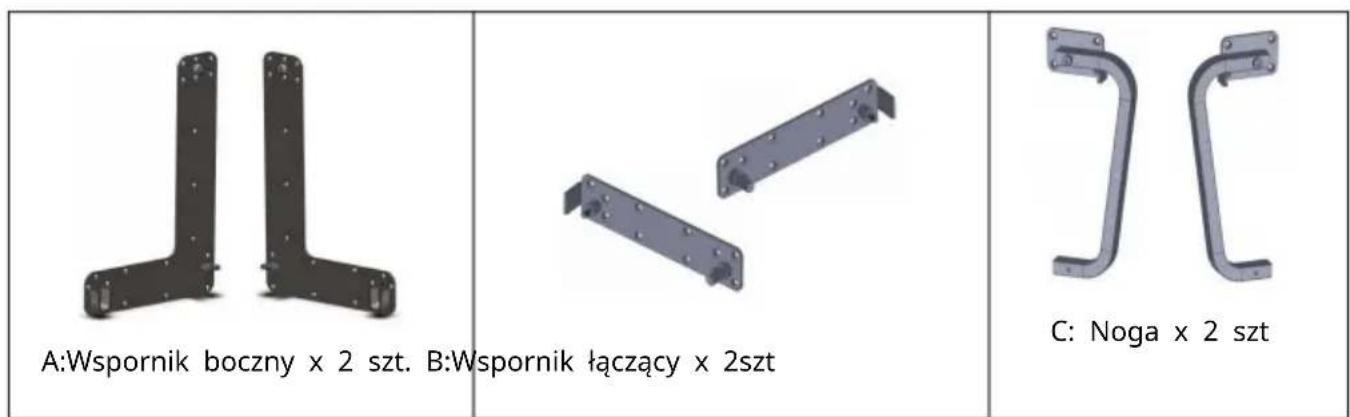

Zainstaluj wymagane narzedzia

ertdo

Uwaga: Ponieszne ilosci odpowiadaj ilosciom niedbędym do ukończenia montazu. WNiektórch przypadkach要去 zostac dostarczonych wiecej okuć niz jest to wymagane.

D:YFGS400900Ax 2 szt	E: Pasek do materaca x 2 szt.	F: Łoźysko x 4 szt
G: Korek x 2 szt	H:Nakráteka metalowa M8x 4szt	Śruba Ja: M5x20mm x72szt
J:Śruba M4x20mm x8szt	Szablon do wiercenia: 710*294mm	Szablon do wiercenia: 306*82mm

Przewodnik budowlany

Krok 1:

Zrob szafke

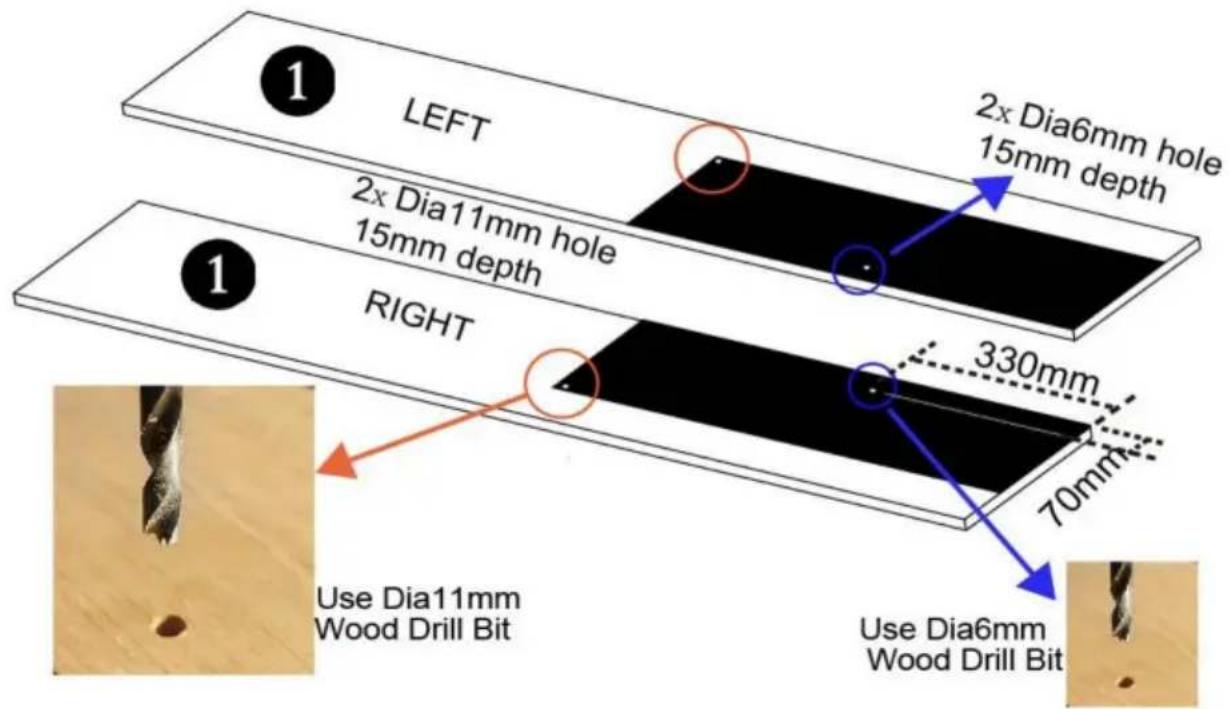

Umieszczablon do wiercenia o wymiarach 710^*294 mm na panelu bocznym i upewnij sie, ze krawędzie szablonu są rowno z panelem bocznym, jakPokazano na rysunku.

Zaznacz okragły otwor szablonu na panelu bocznym, nastepnie usun szablon i wywierc otwor o srednicy 11 mm i otwor o srednicy 6 mm jak na zdjeciu, glębokość otworuDynosi 15 mm.

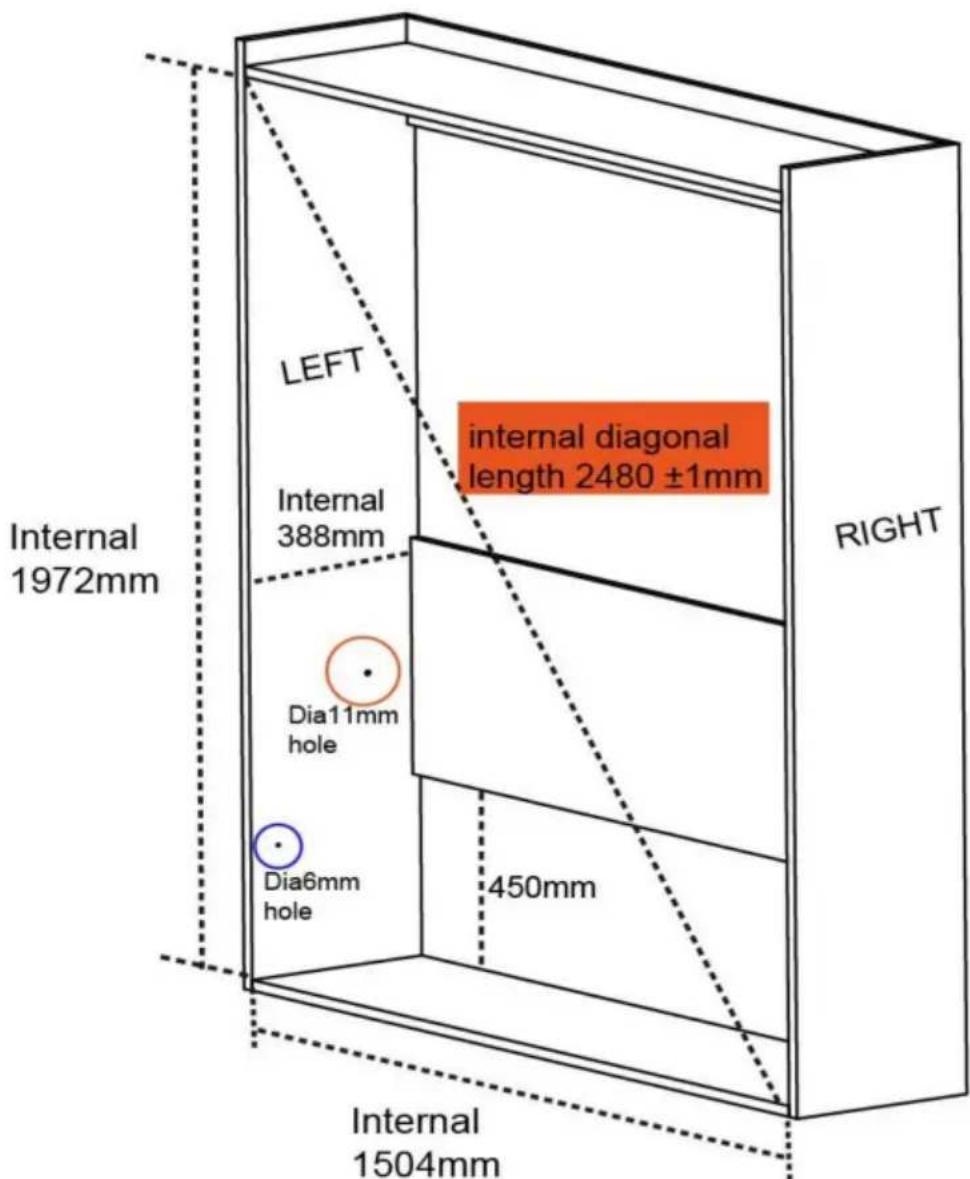

Wykonaj szafke za pomocą srb u woodoporno go kleju do drewna, upewnij sie, ze wymiary wewétrzne są takie jak na zdęciu, upewnij sie, ze szafka jest stabilna i bezpieczna.

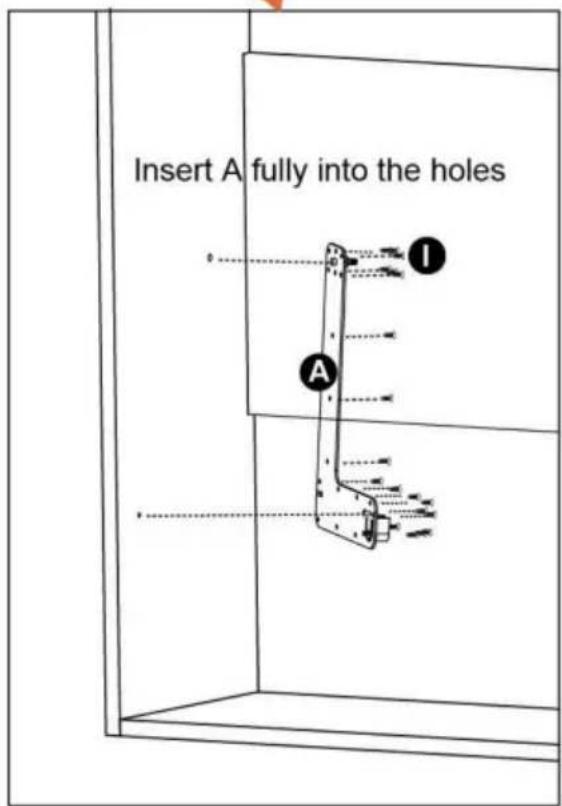

Krok 2:

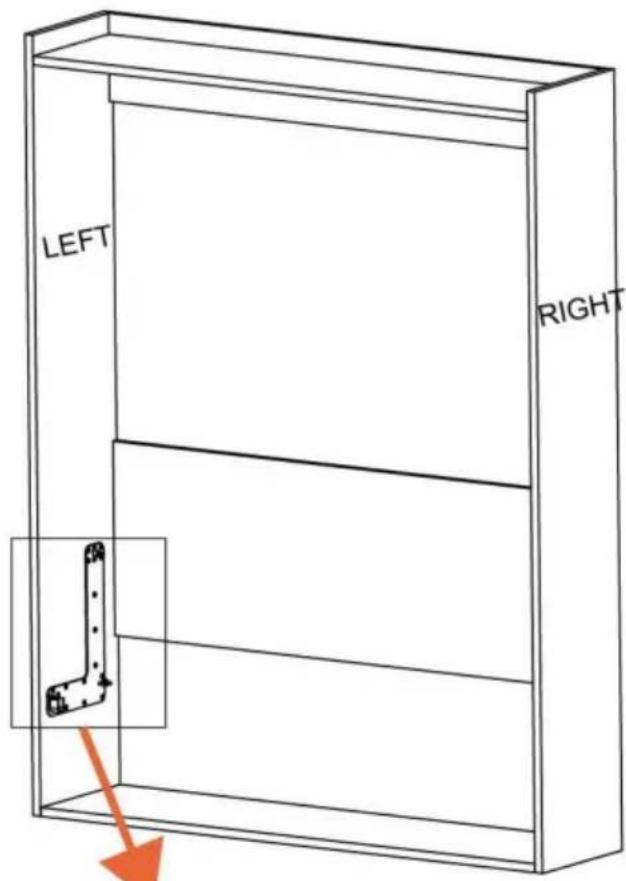

Włódz kotek wospornika bocznego A calkowicie w otwor o srednicy 11 mm i otwor o srednicy 6 mm, przymocuj element a do szafki za pomocą strub I.

Powtorz powyszza instalacja po drugiej stronie.

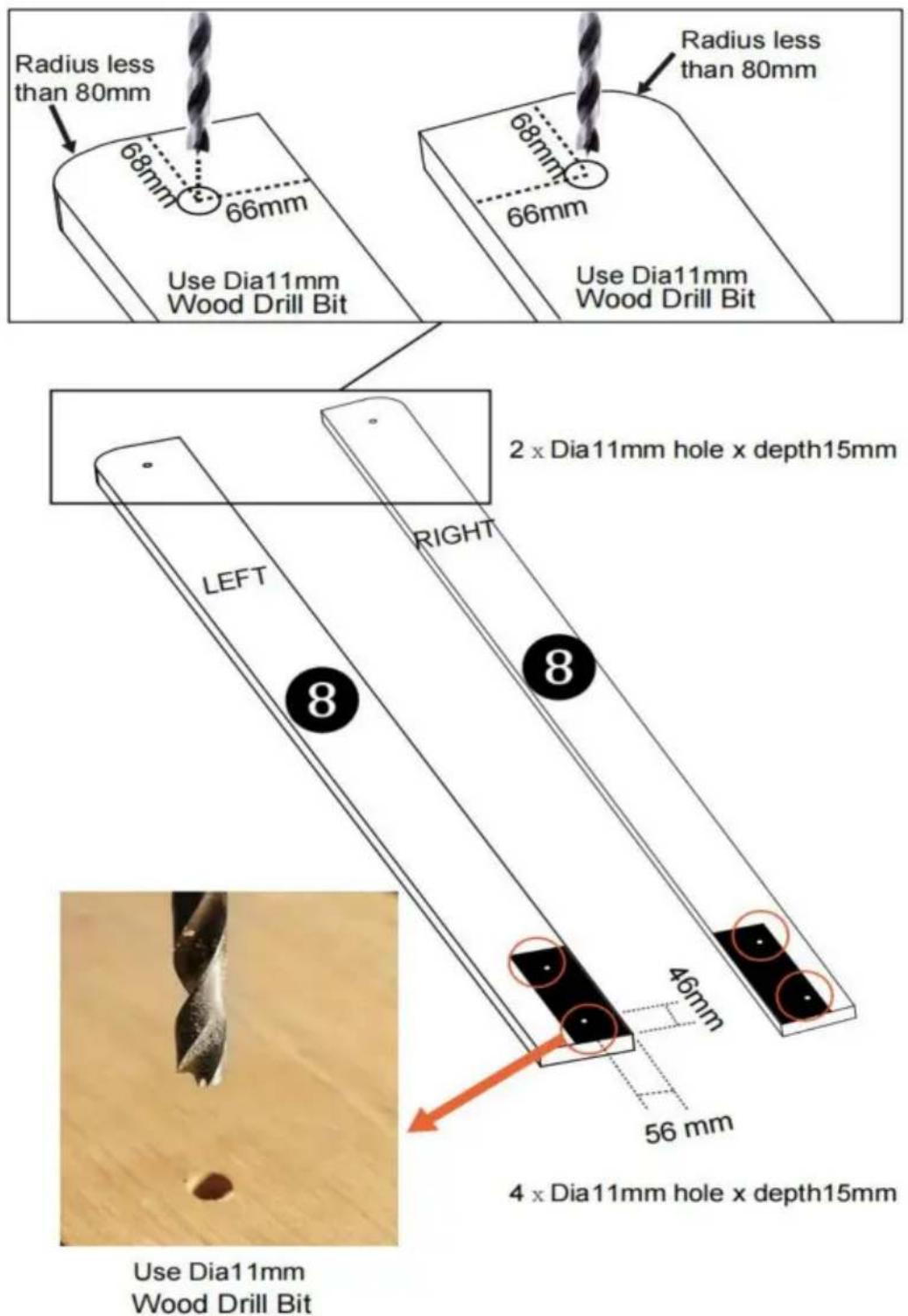

Krok 3:

Umieszć szablon do wiercenia 306^*82mm na panelu 8 i zabezmiecz krawędź szablonu są zlicowane z panelem, jak pokazano na rysunku.

Zaznacz okragly otwor szablonu na panelu 8, a nastepnie usń

szablon i wywierc otwor o srednicy 11 mm jak na zdjeciu, glebokosc otworu Wynosi 15 mm.

Zaznacz otwory do wiercenia zgodnie z wymiarami jak na rysunku

drugiej stronie panelu, nastepnie wywierc otwor o srednicy 11 mm, glebokosc otworu Wynosi 15 mm

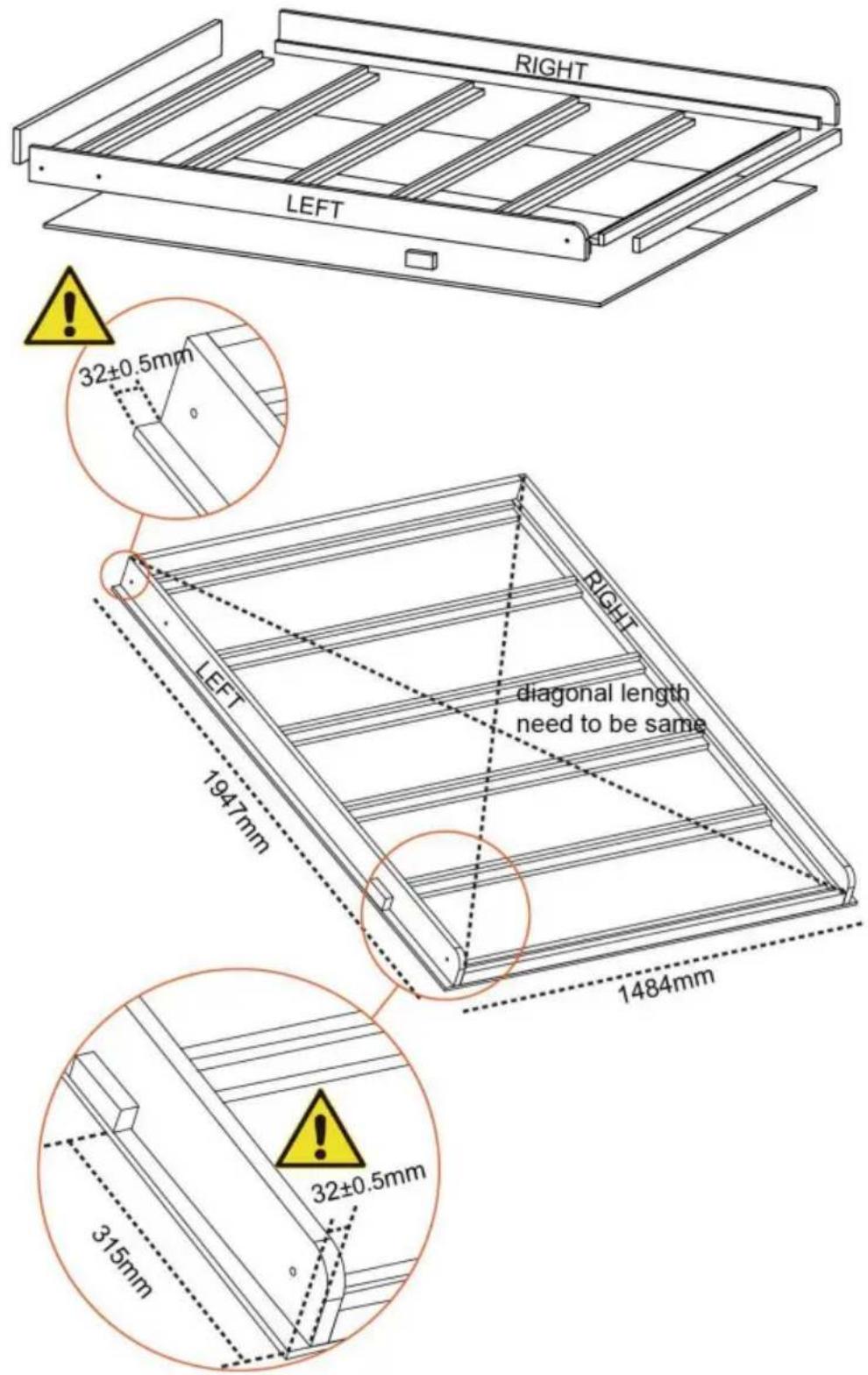

Krok 4:

Wykonaj rame tozka za pomocag srib i woodoporno go kleju do drewna jak na zdjeciu.

Zapewnic wymiar od panelu fartucha do krawedzi panelu drzwi

maja 32 mm jak na zdjeciu.

Zachowaj dlugosc przykátnej, poniewaz obr jest taki sam.

Upewnij sie, ze szafka jest stabilna i bezpieczna.

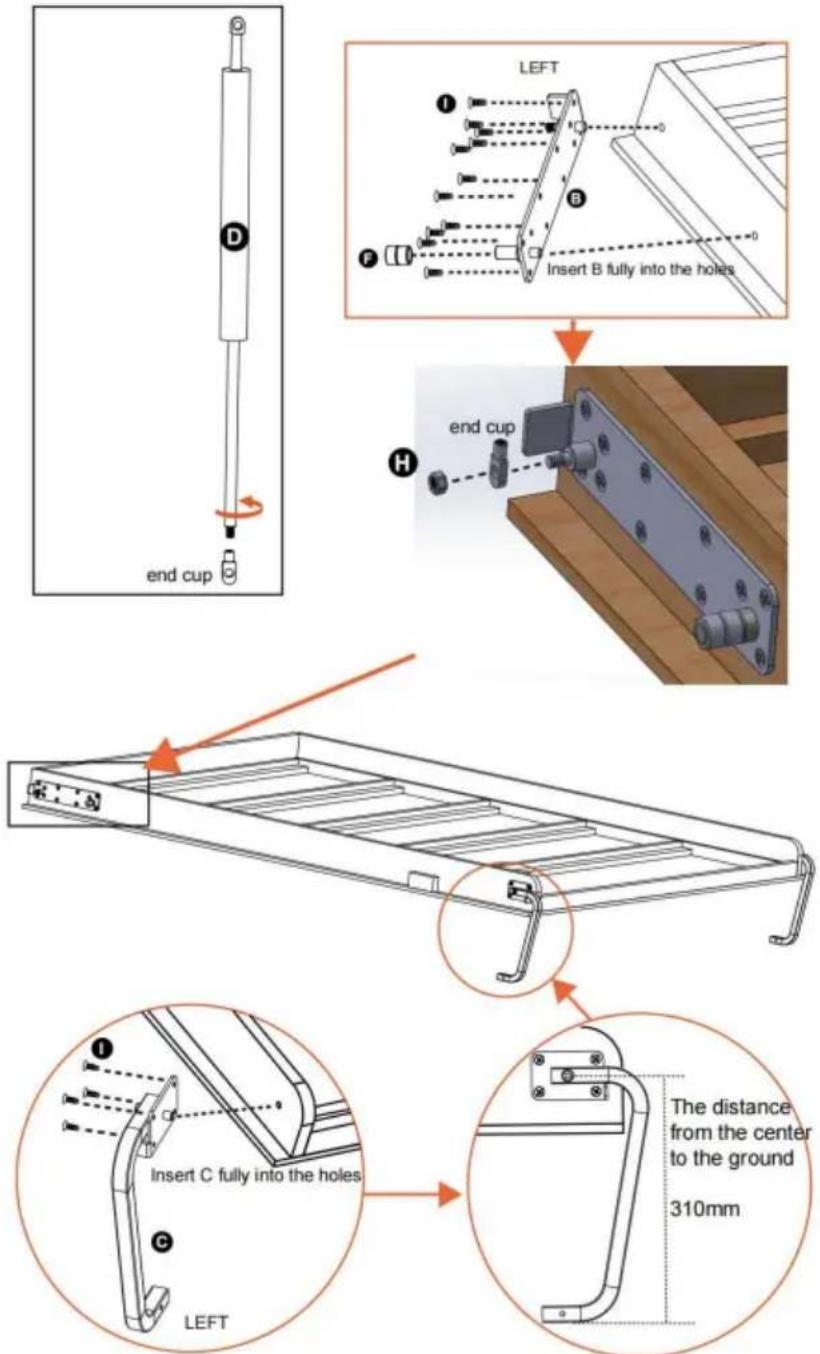

Krok 5:

Włódz calkowicie sworzen wspornika sączacego B do otworów o srednicy 11 mm, a nastepnie przyzmocuj B do ramy toźka za pomocą srub I.

Włódz 2 sztuki zozyska F do wspornika sączacego B, jakPokazano na zdjeciu.

Wykreć zaśćpę spreźyny gazowej, jak pokazano na rysunku, nastepnie zamontuj są wosporniku sączącym B i przymocuj nakȩka H, jak pokazano na rysunku.

Włoz sworzen nogi C calkowicie w otwory o srednicy 11 mm, a nastepnie przymocuj C do ramy tozka za pomocą szrub I. Zachowaj odlegtość od srodka do podtoza wynoszcę 310 mm, jak pokazano na rysunku.

Powtorz powyzsza instalacje po drugiej stronie.

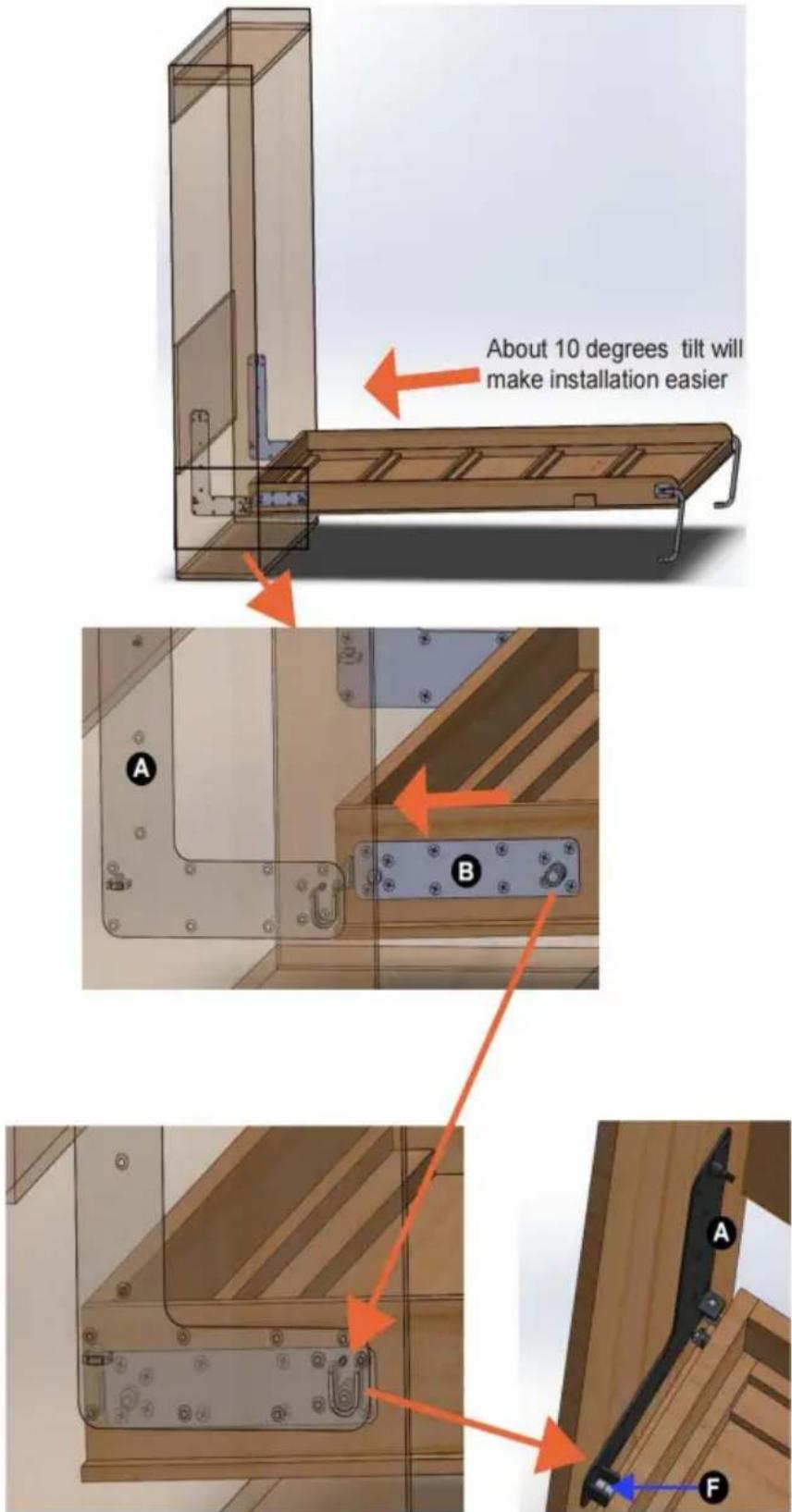

Krok 6:

Włód zamę toźka pod niewielkim kątem do szafki, jakPokazano na zd(jjciu. Umieszec wspornik lackscy B z toźyskiem F na wsporniku bocznym A, jakPokazano na rysunku. Zamontuj uchwyt do ramy toźka.

Krok 7:

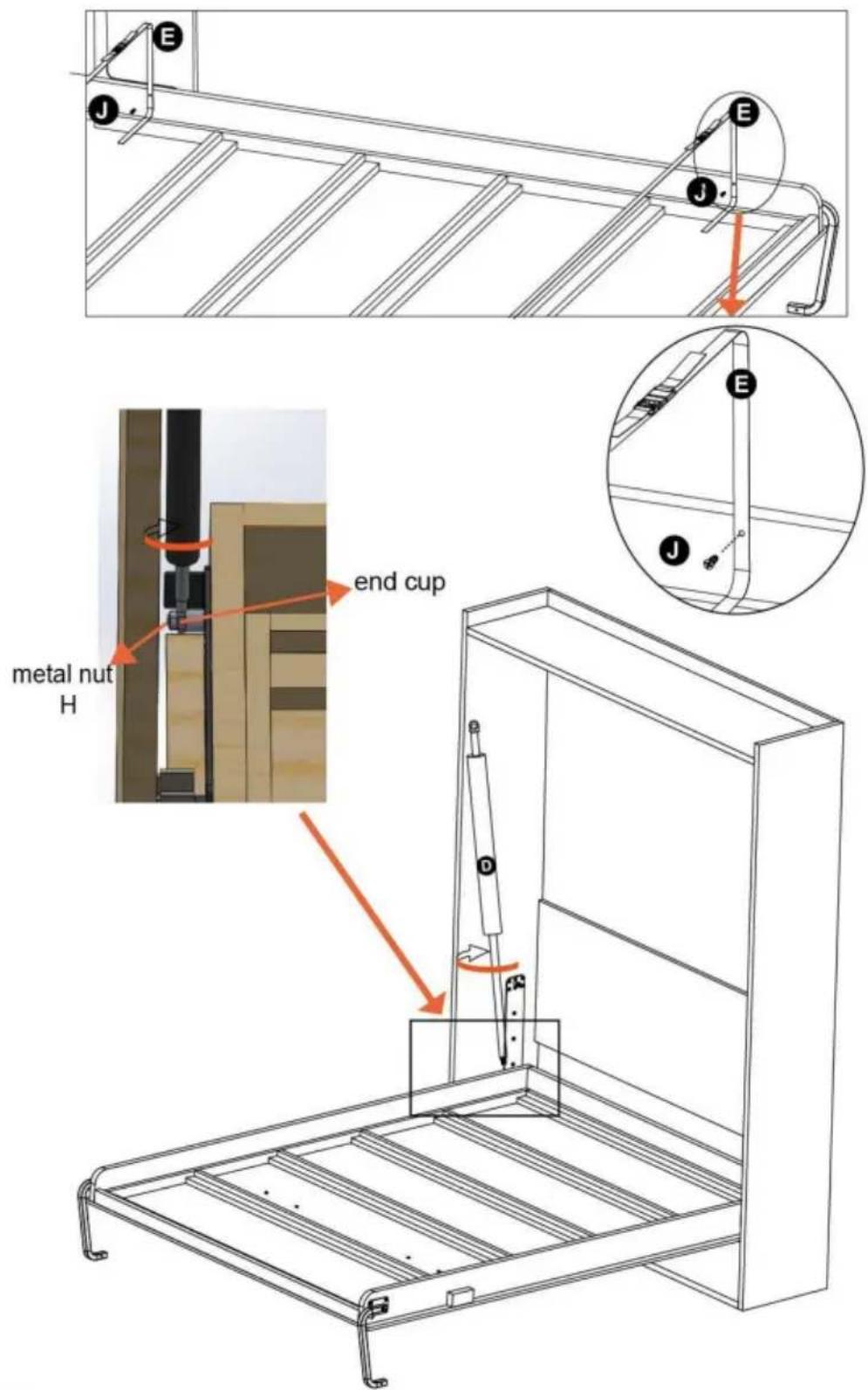

Najpierw przymocuj dwa paski materaca E do ramy tozka za pomocą s Ruby J;

Nastepnie wkreć spreźynę gazowa D w za slepkie, jakPokazano na rysunku, dokrć spreźynę gazowa za

pomocz zaslepki; Powtorz powzyszymontaz drugiej strony strona.

Krok 8:

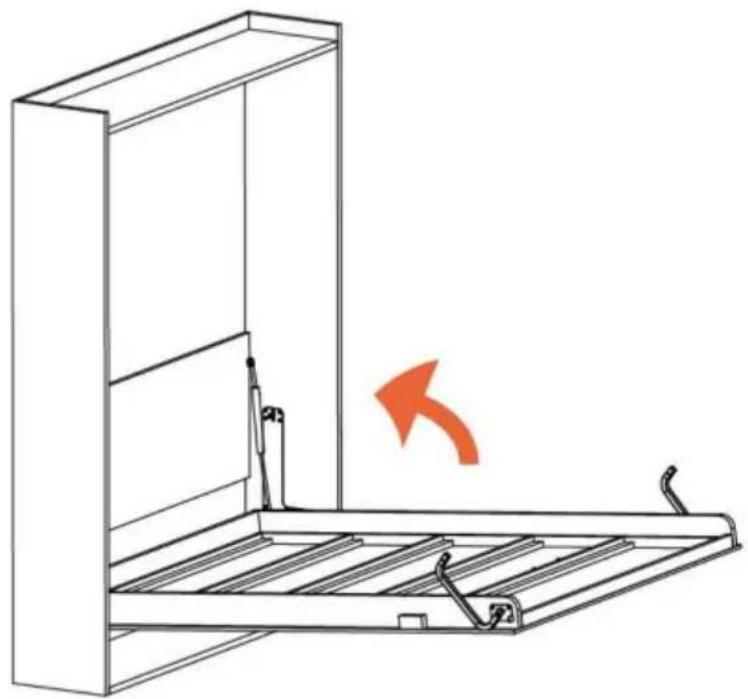

Zamknij rame lozka w szafce, jakPokazano na zdjeciu.

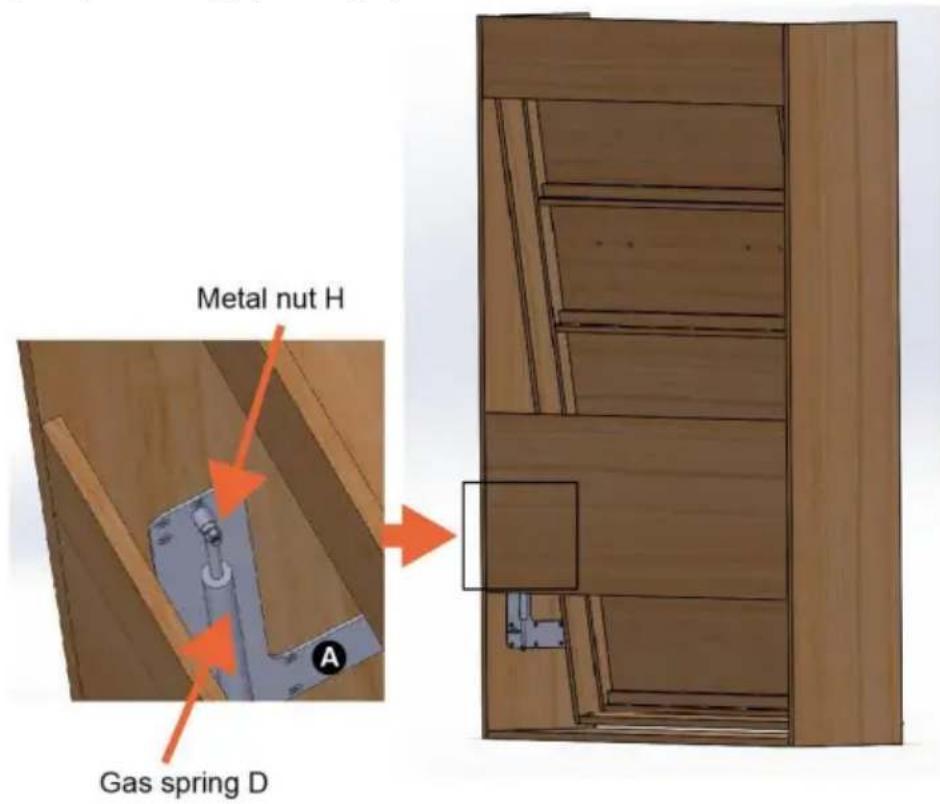

Krok 9:

Zamontuj spreźynę gazowa D do wspornika A z tyfu szafy i przymocuj ja metalowa nakȩtka H.

Powtorz powyzsza instalacje po drugiej stronie.

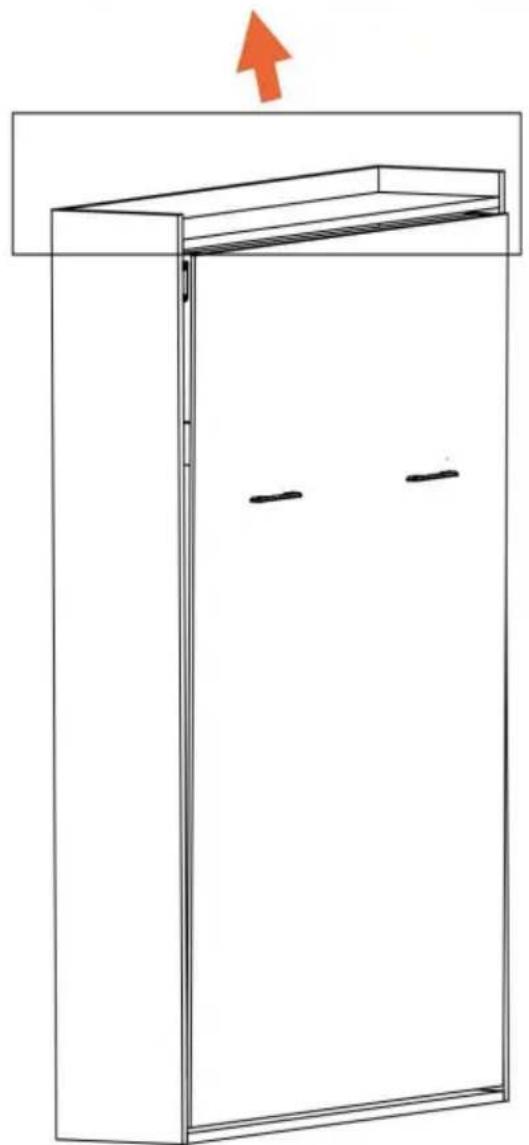

Krok 10:

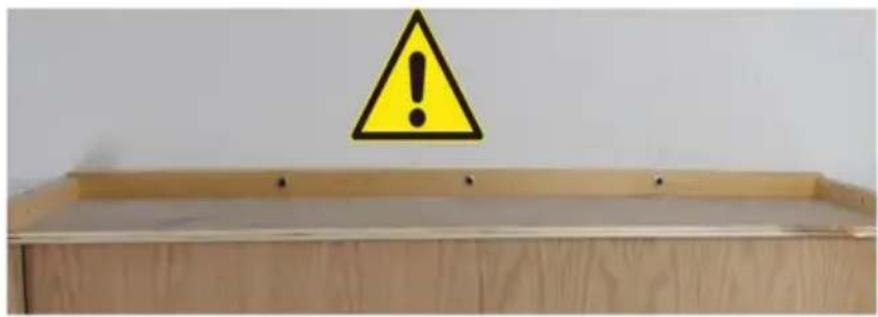

Przymocuj szafke do litej sciany. Do szafki nalezy przymocowa sciane, zanim ja otworzysz.

Krok 11:

Otworz tozko, zafoz panel 13 na rame tozka.

Połoz materac na ramie Łódzka i przymocuj za pomocamy pasów E.

Zamontuj ogranicznik G do szafki za pomocą srub J.

Powtorz powyszza instalacja po drugiej stronie.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING SPOŁKA Z OGRANICZONA

Wsparcie techniczné i certyfikat e-gwarancji
