YKF-618 - Machine à glace Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	YKF-618
Type de produit	Machine à glace dure
Utilisation	Commerciale (stands, ateliers, cantines, restaurants)
Réfrigérant	R290 (inflammable)
Alimentation électrique	Monophasé, prise 3 pôles avec terre
Tension nominale	Conforme à la plaque signalétique (variation <10%)
Capacité de production	Cycle de 10 à 35 minutes réglable
Préparation de la glace	Poudre + eau à 40°C (ratio 1:2,5-3,0)
Dimensions (estimées)	Environ 50 x 40 x 80 cm
Poids (estimé)	Environ 30 kg
Composants principaux	Moteur, compresseur, condenseur, agitateur, cylindre, trémie
Fonctionnalités	Fabrication de glace dure, arrêt automatique, réglage du temps
Sécurité	Protection enfant (surveillance), réparation par professionnel
Entretien	Nettoyage du cylindre et de l'agitateur après usage
Pièces détachées disponibles	Agitateur, bagues d'étanchéité, couvercle, joint
Réparabilité	Faire appel à un professionnel
Normes	Directive DEEE 2012/19/CE, FCC Partie 15
Accessoires inclus	Bloc de décharge, agitateur, bagues d'étanchéité, clé

FOIRE AUX QUESTIONS - YKF-618 Vevor

Comment préparer le mélange pour la glace ?

Mettez la poudre de crème glacée dans un récipient propre et ajoutez de l'eau à 40°C. Le ratio poudre/eau est de 1:2,5 à 3,0. Si souhaité, ajoutez lait, sucre ou essences. Mélangez uniformément.

Comment régler le temps de fabrication ?

Maintenez enfoncée la touche de réglage pour configurer la valeur entre 10 et 35 minutes. La valeur se sauvegarde automatiquement après 5 secondes d'inactivité.

Que faire si la machine ne démarre pas ?

Vérifiez l'alimentation électrique (tension correcte, fusible). Assurez-vous d'attendre au moins 3 minutes avant un redémarrage après un arrêt.

Comment nettoyer la machine ?

Retirez l'agitateur, la bague d'étanchéité et lavez-les à l'eau. Essuyez avec un chiffon. La surface de la machine peut être nettoyée avec des lingettes humides. Ne jamais rincer à l'eau.

Quel réfrigérant est utilisé ?

Le réfrigérant est le R290, un gaz inflammable. Évitez toute flamme ou source d'ignition pendant l'utilisation et le transport.

Puis-je utiliser la machine sans congélateur ?

Oui, elle fonctionne seule pour fabriquer de la glace dure. Cependant, pour conserver la glace, il est recommandé d'utiliser un congélateur.

Comment récupérer la glace prête ?

Desserrez l'écrou du couvercle de décharge et retirez-le. Maintenez enfoncée la touche de l'agitateur pour faire sortir lentement la glace. Placez-la ensuite au congélateur.

La machine fait du bruit anormal, que faire ?

Vérifiez que la machine est de niveau. Inspectez la lame de l'agitateur, le réducteur (huile), les pièces desserrées et la courroie (tension). Serrez ou remplacez si nécessaire.

Puis-je utiliser une rallonge électrique ?

Il est déconseillé de partager une prise avec d'autres appareils. Utilisez une prise dédiée avec terre. Si une rallonge est nécessaire, assurez-vous qu'elle est adaptée à la puissance.

Comment entretenir le réducteur ?

Vérifiez régulièrement le niveau d'huile du réducteur. Si l'huile est sale ou insuffisante, ajoutez ou remplacez l'huile. Faites appel à un professionnel si nécessaire.

MODE D'EMPLOI YKF-618 Vevor

MODELE : YKF-618 MODELE : BQL-128YH

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit dire attentivement le manuel d'instructions

ÉLIMINATION CORRECTE Ce produit est soumis aux dispositions de la directive européen 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une co sélective des déchets dans l'Union européen. Ceci s'applique au produit et à tous les accessoires marqués symbole. Les produits marqués comme tels ne peuvent être jetés avec les ordures menagères normales, mais être déposés dans un point de collecte pour le recyclage appareils ELECTriques et électroniques.

Table des matières

I. Objectifs et fonctionnalités II. Précautions III. Structure du produit IV. Installation V. Comment faire une glace VI. Schéma de câblage électrique VII. Dépannage

I. Objectifs et fonctionnalités

La machine à glace dure de la série YKF est notre dernier concept pour

la fabrication de glace dure. Ses principaux avantages sont une taille compacte, une apparence élégante, une opération facile et une installation simple.

Si elle est couplée à un congélateur, elle deviendra une petite unité de crème glacée, largement applicable aux stands, ateliers,

cantines et restaurants. Ses avantages secondaires sont des contours

élégants et vivants et une facilité de nettoyage. De plus, son compresseur et son réducteur haut de gamme garantissent sécurité, fiabilité et une opération très efficace au moindre coût, vous apportant un retour économique significatif.

II. Mesures de sécurité et précautions importantes

Garanties importantes

• Avant d'utiliser l'appareil, veuillez lire ce manuel d'utilisation pour vous assurer que vous en tirez le maximum d'avantages.

AVERTISSEMENT :

1. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
2. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
3. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.
5. Pour éviter tout danger dû à l'instabilité de l'appareil, celui-ci doit être fixé conformément aux instructions.
6. Lors du positionnement de l'appareil, assurez-vous que le cordon

d'alimentation n'est pas coincé ou endommagé.

1. Ne placez pas plusieurs prises de courant portables ou blocs d'alimentation portables à l'arrière de l'appareil.
2. Gardez les ouvertures de ventilation, dans l'enceinte de l'appareil ou dans la structure intégrée, dégagées de toute obstruction.
3. N'endommagez pas le circuit réfrigérant.
4. Ne stockez pas de substances explosives telles que des bombes aérosol contenant un propulseur inflammable dans cet appareil.
5. Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les appareils frigorifiques.
6. Remarque : Cet appareil contient du réfrigérant inflammable R290 et un agent moussant cyclopentane.

Veuillez éviter tout contact avec le feu lorsque vous le transportez et l'utilisez.

Veuillez demander un entretien à un professionnel en cas de panne de la machine. Veuillez l'envoyer à votre station d'élimination désignée locale lorsque vous le jetez.

Lors de l'utilisation, de l'entretien et de la mise au rebut de l'appareil,

veuillez faire attention au symbole similaire à celui du côté gauche, situé à l'arrière de l'appareil (panneau arrêté du compresseur) et de couleur jaune ou orange. C'est un symbole d'avertissement de risque d'incendie. Il y a des

matériaux inflammables dans les tuyaux de réfrigérant et le compresseur. Veuillez vous éloigner de la source d'incendie pendant l'utilisation, l'entretien et l'élimination.

Informations FCC

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable. AVERTISSEMENT : les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit. Remarque : Ce produit a été testé et déclaré conforme aux limites d'appareil numérique de classe B conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Précautions

L'inclinaison de la machine ne doit pas dépasser 45° pendant le déplacement et la manutention.

1. Utilisez une prise monophasée à 3 pôles avec un fil de terre dédié. Ne partagez jamais une prise avec d'autres appareils électriques.
2. La tension d'alimentation doit être conforme à la valeur indiquée sur la plaque signalétique, avec une variation autorisée inférieure à 10 %.
3. Lors de l'installation, un espace libre d'au moins 20 pouces doit être conservé autour du ventilateur pour assurer la dissipation de la chaleur.
4. Un intervalle de plus de 3 minutes doit être garanti avant

de démarrer le compresseur.

1. Une fois l'opération terminée, l'alimentation électrique doit être coupée et l'unité doit être nettoyée. Pour nettoyer le cylindre, vous pouvez retirer l'agitateur, remettre en place la bague d'étanchéité et laver à l'eau, puis essuyer avec une serviette. La surface de la machine peut être nettoyée avec des lingettes humides. Ne jamais rincer à l'eau.

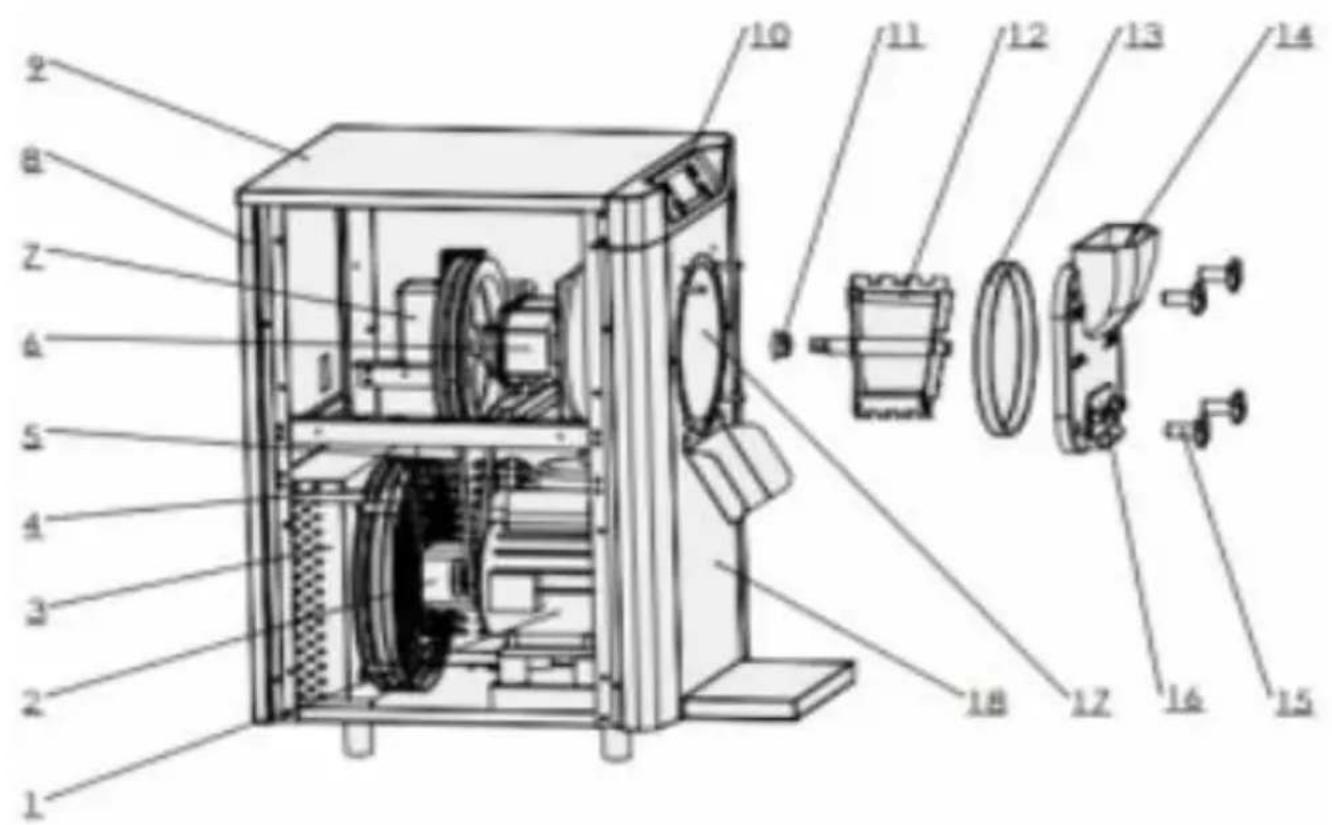

III. Structure du produit

1 .moteur _	dix . écran
2 .poèle	11. bague d'étanchéité
3 .condenseur	12.agitateur
4 .compresseur	13.type bague d'étanchéité
5 .ceinture	14 .sortie de base
6 .réducteur	15 .vis
7 .panneau de commande	16 .sortir , laisser couvrir
8 .panneau arrière	17 . cylindre
9 .panneau supérieur _	18 . panneau avant

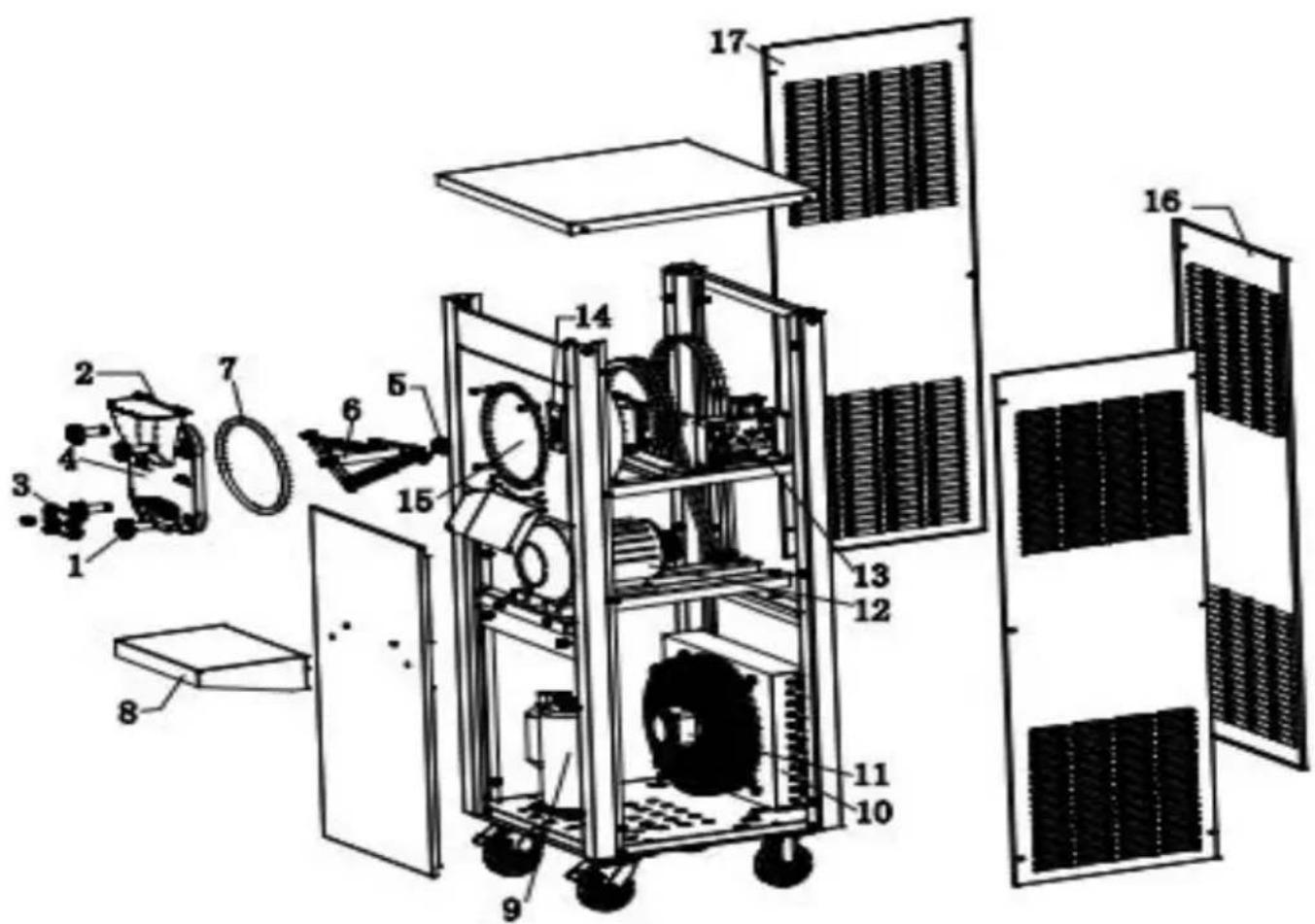

1.vis pour distribuer 2.pin 3.vis 4.couvercle pour trémie 5.bague d'étanchéité 6.batteur 7.joint pour distributeur 8.plateau 9.compresseur

10 condenseur 11.fan 12.moteur 13.carte mère 14.panneau 15.trémie 16.plaque arrêté 17.plaque latérique

IV. Installation

Nettoyez les pièces fournies (bloc de décharge, agitateur, bagues d'étanchéité, etc.) et assemblez-les sur la machine tour à tour comme suit : 1. Placez l'anneau en forme de trompette sur l'arbre carré de l'agitateur, la plus petite ouverture d'abord, avant d'insérer l'arbre carré dans le trou du bloc de décharge. Tournez l'agitateur avec votre main. Si vous ressentez une certaine résistance, cela signifie que l'arbre a été assemblé à sa place. 2. Fixez la bague d'étanchéité ovale à la fente du couvercle de décharge avant de monter le couvercle sur le bloc de décharge. Serrez le sphécrou avec la clé fournie. Ne le faites pas exercer une force excessive. 3. Mettez le joint torique dans les formes O du bloc de décharge. Ensuite, fixez le bloc de décharge à l'évaporateur en serrant les écrous à bouton. Maintenant, c'est prêt pour faire de la glace crème.

V. Comment faire une glace - Modèle : YKF-618

1. Mettez la poudre de crème glacée dans un récipient propre et ajoutez de l'eau à 40 °C. Le taux de poudre et d'eau est de 1:2,5-3,0, c'est-à-dire, ajoutez

2,5 à 3,0 kg d'eau pour 1 kg de poudre.) Si nécessaire, ajoutez une quantité appropriée de lait, de sucre et d'essences. Mélangez-les uniformément. 2. Mettez sous tension. Déplacez le mélange préparé de crème glacée dans la trémie afin qu'il puisse s'écouler progressivement dans le cylindre.

Assurez-vous de ne pas dépasser la marque lors du réapprovisionnement.

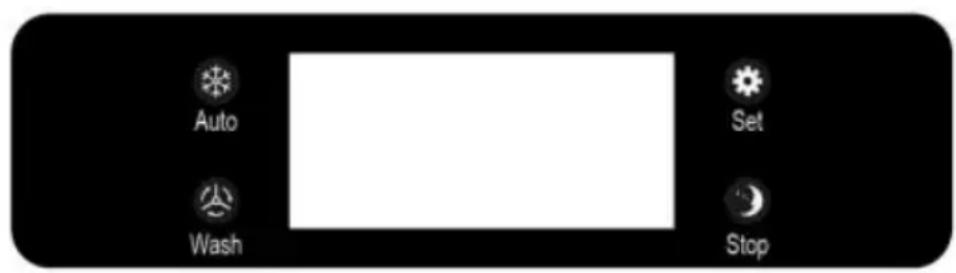

3. Maintenez la touche enfoncée pour régler la valeur du temps entre 10 et 35 minutes. (Conseils : la valeur de configuration peut être recyclée. Enregistrez la valeur et quittez automatiquement le système en laissant la touche intacte pendant 5 secondes.)

4. Maintenez la touche enfoncée pour démarrer le moteur. L'écran d'affichage numérique va commencer le compte à rebours. Une minute plus tard, le compresseur démarre tout seul et le processus de fabrication de la crème glacée commence.

5. Quelques minutes plus tard, « Fin » apparaît sur l'écran d'affichage numérique et la machine s'arrête de tourner. Cela signifie que la crème glacée est prête.

1. Desserrez l'écrou sur le couvercle de décharge et retirez-le. Maintenez enfoncé "L'agitateur fera tourner lentement la crème glacée prête."

Mettez la crème glacée dans un congélateur pour la conserver. 7. Remettez le couvercle de décharge. Remplissez les matières premières de la crème glacée pour répéter le processus.

Comment faire une crème glacée - BQL-128YH

1. Mettez la poudre de crème glacée dans un récipient propre et ajoutez de l'eau à 40 °C.

Eau. (Le taux de poudre et d'eau est de 1 : 2,5-3,0. c'est-à-dire, ajouter

1. 2,5 à 3,0 kg d'eau pour 1 kg de poudre.) Si nécessaire, ajoutez une quantité de lait, de sucre et d'essences. Mélangez-les uniformément.
2. Mettez sous tension. Déplacez le mélange préparé de crème glacée dans la trémie afin qu'il puisse s'écouler progressivement dans le cylindre.

Assurez-vous de ne pas

dépasser la marque lors du réapprovisionnement.

1. Maintenez la touche « » enfoncée pour régler la valeur du temps entre 10 et 30 minutes. (Conseils : la valeur de configuration peut être recyclée. Enregistrez la valeur et quittez le système automatiquement en laissant la touche intacte pendant 5 secondes.)
2. HD ol vers le bas " " la clé de Commencer le m tor La fouille ital afficher écran va commencer à compter vers le bas. Un minute p tard le le compréseur démarre tout seul et le processus de fabricatio la glace commencer.
3. Quelques minutes plus tard, « Fin » apparait sur l'écran d'affichage numérique et la machine s'arrête de fonctionner. Cela peut dire la glaue prét.
4. Desserrez l'écrou du couvercle de décharge et retirez-le. Prise vers bas touche L'agitateur feraoir la glace prete lentement. mettez la glace au congélateur pour la conserver au froid.
5. Réinstallez le couvercle de décharge. Reconstituer la glace crue matériaux pour répéter le processus.

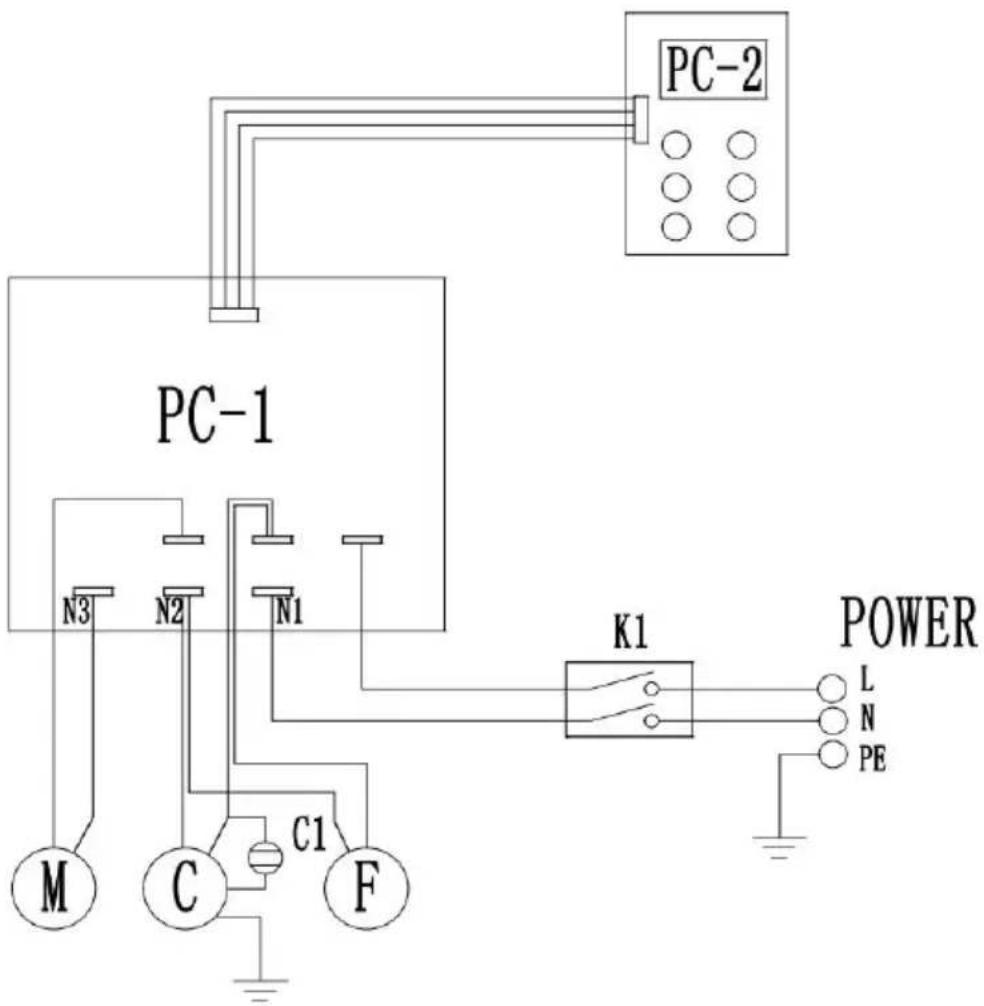

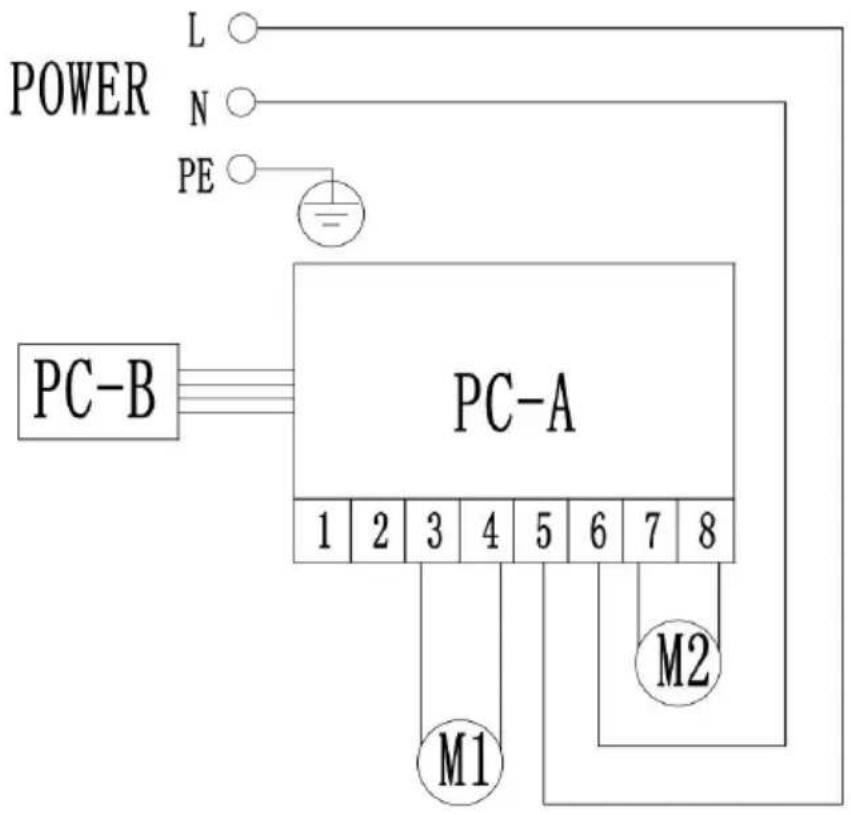

VI. Schéma de câblage électrique VII.Dépannage

Problèmes	Causes	Solutions
La machine ne parvient pas à fonctionner	1. L'alimentation électrique a une tension incorrecte.	1. Réajustez l'alimentation
	2. Si l'appareil a été connec l'alimentation électrique ou si fusible a grillé.	2. Rebranche le fil ou remplacez le fusible.
	3. Que ce soit pour redémar la machine dans les 3 minutes avant de redémarrer.	3. Attendez au moins 3 minutes avant de redémarrer.
Trébucher fréquemment	1. L'alimentation électrique a une tension incorrecte.	1. Réajustez l'alimentation
	2. Si l'entrée/sorting d'air a été bloquée.	2. Un dégagement de 50 heures du matin pour l'entrée la sortie d'air doit être conservé.
	Si la température de l'air d'admission devient trop élevé pour certaines causes.	3.Éliminez les causes.
Bruit et vibrations anormaux	1. La machine n'a pas été placee à plat.	1. Placez la machin à plat
	2. La lame de l'agitateur a endommagée.	2. Remplacez la lame
	3. Le réducteur manque d'hu ou ses huiles sont sales.	3. Ajouter de l'huile ou remplacer l'huile
	4. Certaines pieces se desserrent	4. Serrez-les
	5. La ceinture est trop desse ou trop serrée	5. Réajustez la cloche.

Fabrique en Chine

VEVOR

TOUGH TOOLS, HALF PRICE

Technique Assistance et certificat de garantie electronique

III.Productstructeur
