YKF-618 - Eismaschine Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	YKF-618
Produkttyp	Hartes Eismaschine
Verwendung	Gewerblich (Stände, Werkstätten, Kantinen, Restaurants)
Kältemittel	R290 (brennbar)
Stromversorgung	Einphasig, Stecker 3-polig mit Erde
Nennspannung	Gemäß Typenschild (Abweichung <10%)
Produktionskapazität	Regelbarer Zyklus von 10 bis 35 Minuten
Eisvorbereitung	Pulver + Wasser bei 40°C (Verhältnis 1:2,5-3,0)
Abmessungen (geschätzt)	Ca. 50 x 40 x 80 cm
Gewicht (geschätzt)	Ca. 30 kg
Hauptkomponenten	Motor, Kompressor, Kondensator, Rührer, Zylinder, Trichter
Funktionen	Herstellung von hartem Eis, automatischer Stopp, Zeiteinstellung
Sicherheit	Kindersicherung (Überwachung), Reparatur durch Fachpersonal
Wartung	Reinigung von Zylinder und Rührer nach Gebrauch
Ersatzteile erhältlich	Rührer, Dichtringe, Deckel, Dichtung
Reparierbarkeit	Fachpersonal hinzuziehen
Normen	WEEE-Richtlinie 2012/19/EG, FCC Teil 15
Inklusive Zubehör	Entladeblock, Rührer, Dichtringe, Schlüssel

Häufig gestellte Fragen - YKF-618 Vevor

Wie bereite ich die Mischung für das Eis zu?

Geben Sie das Eiscremepulver in einen sauberen Behälter und fügen Sie Wasser bei 40°C hinzu. Das Verhältnis Pulver/Wasser beträgt 1:2,5 bis 3,0. Falls gewünscht, Milch, Zucker oder Aromen hinzufügen. Gleichmäßig mischen.

Wie stelle ich die Produktionszeit ein?

Halten Sie die Einstelltaste gedrückt, um den Wert zwischen 10 und 35 Minuten einzustellen. Der Wert wird nach 5 Sekunden Inaktivität automatisch gespeichert.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie die Stromversorgung (korrekte Spannung, Sicherung). Stellen Sie sicher, dass Sie nach einem Stopp mindestens 3 Minuten warten, bevor Sie neu starten.

Wie reinige ich die Maschine?

Entfernen Sie den Rührer und den Dichtring und waschen Sie sie mit Wasser. Mit einem Tuch abwischen. Die Maschinenoberfläche kann mit feuchten Tüchern gereinigt werden. Niemals mit Wasser abspülen.

Welches Kältemittel wird verwendet?

Das Kältemittel ist R290, ein brennbares Gas. Vermeiden Sie während des Betriebs und Transports offene Flammen oder Zündquellen.

Kann ich die Maschine ohne Gefrierschrank verwenden?

Ja, sie funktioniert allein zur Herstellung von hartem Eis. Zur Aufbewahrung des Eises wird jedoch die Verwendung eines Gefrierschranks empfohlen.

Wie entnehme ich das fertige Eis?

Lösen Sie die Mutter des Auslassdeckels und entfernen Sie ihn. Halten Sie die Rührtaste gedrückt, um das Eis langsam herauszulassen. Legen Sie es dann in den Gefrierschrank.

Die Maschine macht ungewöhnliche Geräusche, was tun?

Überprüfen Sie, ob die Maschine waagerecht steht. Untersuchen Sie die Rührklinge, das Getriebe (Öl), lose Teile und den Riemen (Spannung). Ziehen Sie fest oder ersetzen Sie gegebenenfalls.

Kann ich ein Verlängerungskabel verwenden?

Es wird davon abgeraten, eine Steckdose mit anderen Geräten zu teilen. Verwenden Sie eine dedizierte Steckdose mit Erde. Falls ein Verlängerungskabel erforderlich ist, stellen Sie sicher, dass es für die Leistung geeignet ist.

Wie warte ich das Getriebe?

Überprüfen Sie regelmäßig den Ölstand des Getriebes. Wenn das Öl schmutzig oder unzureichend ist, fügen Sie Öl hinzu oder ersetzen Sie es. Ziehen Sie bei Bedarf einen Fachmann hinzu.

BEDIENUNGSANLEITUNG YKF-618 Vevor

EIS-MASCHINE

MODELL: YKF-618

MODELL: BQL-128YH

Warning: Um das Verletzungsrisiko zu verringn, muss Benutzer die Bedienungsanleitung sorgfältiglesen.

RICHTIGE ENTSORGUNG Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist daraufhin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit thisem Symbol gekennzeichnet sind solche gekennzeichene Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern,müssen ar einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

Inhaltsverzeichnis

I. Zwecke und Funktionen II. Vorsichtsmaßnahmen III. Produktstruktur IV. Installation V. Wie man Eis macht VI. Elektrischer Schaltplan VII. Fehlerbehebung

I. Zwecke und Funktionen

Die Harteismaschine der YKF-Serie ist unser neuestes Design zur Herstellung von Harteis. Seine Hauptvorteile liegen in der Kompaktheit, dem eleganten Aussehen, der einfachen Bedienung und der einfachen Installation. In Verbindung mit einem Gefrierschrank wird daraus eine Eismaschine, die sich hervorragend für Stände, Werkstätten usw. eignet.

Kantinen und Restaurants. Seine sekundären Vorteile sind elegante und lebendige Konturen und eine einfache Reinigung. Darüber hinaus sorgen sein Premium-Kompressor und Reduzierer für sicheres, zuverlässiges und sicheres Arbeiten

hocheffizienter Betrieb zu den niedrigsten Kosten, der ohne erhebliche wirtschaftliche Rendite bringt

II. Wichtige Sicherheits- und Vorsichtsmaßnahmen

Wichtige Sicherheitsmaßnahmen

• Bevor Sie das Gerät verwenden, lesen Sie bitte diese Bedienungsanleitung durch, um sicherzustellen, dass Sie den größtmöglichen Nutzen daraus ziehen.

WARNUNG:

1. Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie werden von einer für sie verantwortlichen Person beaufsichtigt oder in die Verwendung des Geräts eingewiesen.
2. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
4. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem

Kundendienst oder ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

1. Um eine Gefahr durch Instabilität des Geräts zu vermeiden, muss es gemäß den Anweisungen befestigt werden.
2. Achten Sie beim Aufstellen des Geräts darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.
3. Platzieren Sie nicht mehrere tragbare Steckdosen oder tragbare Netzteile an der Rückseite des Geräts.
4. Halten Sie Lüftungsöffnungen im Gerätegehäuse oder in der Einbaukonstruktion frei von Hindernissen.
5. Den Kältemittelkreislauf nicht beschädigen.
6. Lagern Sie in diesem Gerät keine explosiven Stoffe wie Aerosoldosen mit brennbarem Treibmittel.
7. Kindern im Alter von 3 bis 8 Jahren ist das Be- und Entladen von Kühlgeräten gestattet.

Hinweis: Dieses Gerät enthält das brennbare Kältemittel R290 und den Schaumbildner Cyclopentan.

Bitte vermeiden Sie offenes Feuer, wenn Sie es transportieren und verwenden.

Wenn die Maschine ausgefallen ist, wenden Sie sich bitte an einen Fachmann zur Wartung. Wenn Sie es entsorgen, schicken Sie es bitte Ihrer örtlichen Entsorgungsstelle.

Achten Sie bei der Verwendung, Wartung und Entsorgung des Ge

Bitte beachten Sie das Symbol auf der linken Seite, das sich auf der Rückseite des Geräts (Rückwand oder Kompressor) befindet und gelb oder orange ist. Es ist ein Warnsymbol für Brandgefahr. In den Kältemittelleitungen und im

Kompressor befinden sich brennbare Materialien. Bitte halten Sie sich während der Verwendung, Wartung und Entsorgung weit von einer Feuerquelle entfernt.

FCC-Informationen

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den der Empfänger angeschlossen ist.
• Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

Vorsichtsmaßnahmen

Die Neigung der Maschine darf während der Bewegung und Handhabung 45° nicht überschreiten. 2. Verwenden Sie eine einphasige 3-polige Steckdose mit einem speziellen Stecker und Erdungskabel. Teilen Sie niemals eine Steckdose mit anderen Elektrogeräten. 3. Die Spannung der Stromversorgung muss dem Wert auf dem Typenschild mit einer zulässigen Abweichung von weniger als 10% entsprechen. 4. Während der Installation muss ein Abstand von mindestens 20 Zoll um den Lüfter herum eingehalten werden, um die Wärmeableitung zu gewährleisten. 5. Vor dem Starten des Kompressors ist eine Pause von mehr als 3 Minuten zu gewährleisten. 6. Nach Beendigung des Betriebs muss die Stromversorgung unterbrochen und das Gerät gereinigt werden. Um den Zylinder zu reinigen, nehmen Sie den Rührer heraus, bringen Sie den Dichtungsring wieder an, waschen Sie ihn mit Wasser und wischen Sie ihn anschließend mit einem trockenen Handtuch ab. Die Oberfläche der Maschine kann mit einem feuchten Tuch gereinigt werden.

Mit feuchten Tüchern reinigen. Niemals mit Wasser abspülen.

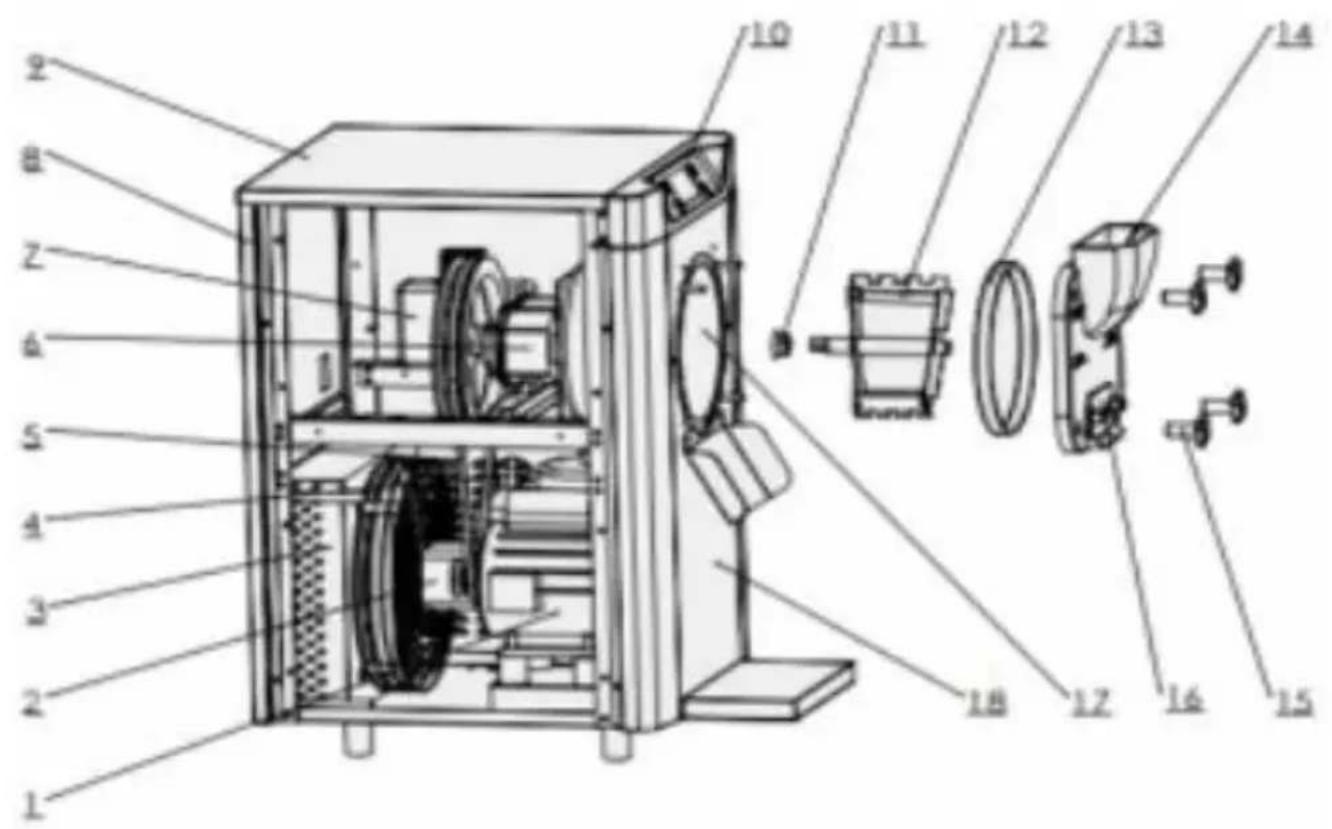

III. Produktstruktur

1 .Motor _	10 . Bildschirm
2 . Pfanne	11.Dichtungsring
3 . Kondensator	12.Rührer
4 . Kompressor	13.Typ-Dichtungsring
5 . Gürtel	14 . aus der Basis
6 . Reduzierer	15 . schrauben
7. Bedienfeld	16 . Lassen Sie es in Deckun
8. Rückwand	17 . Zylinder
9. Obere Platte	18 . Frontblende

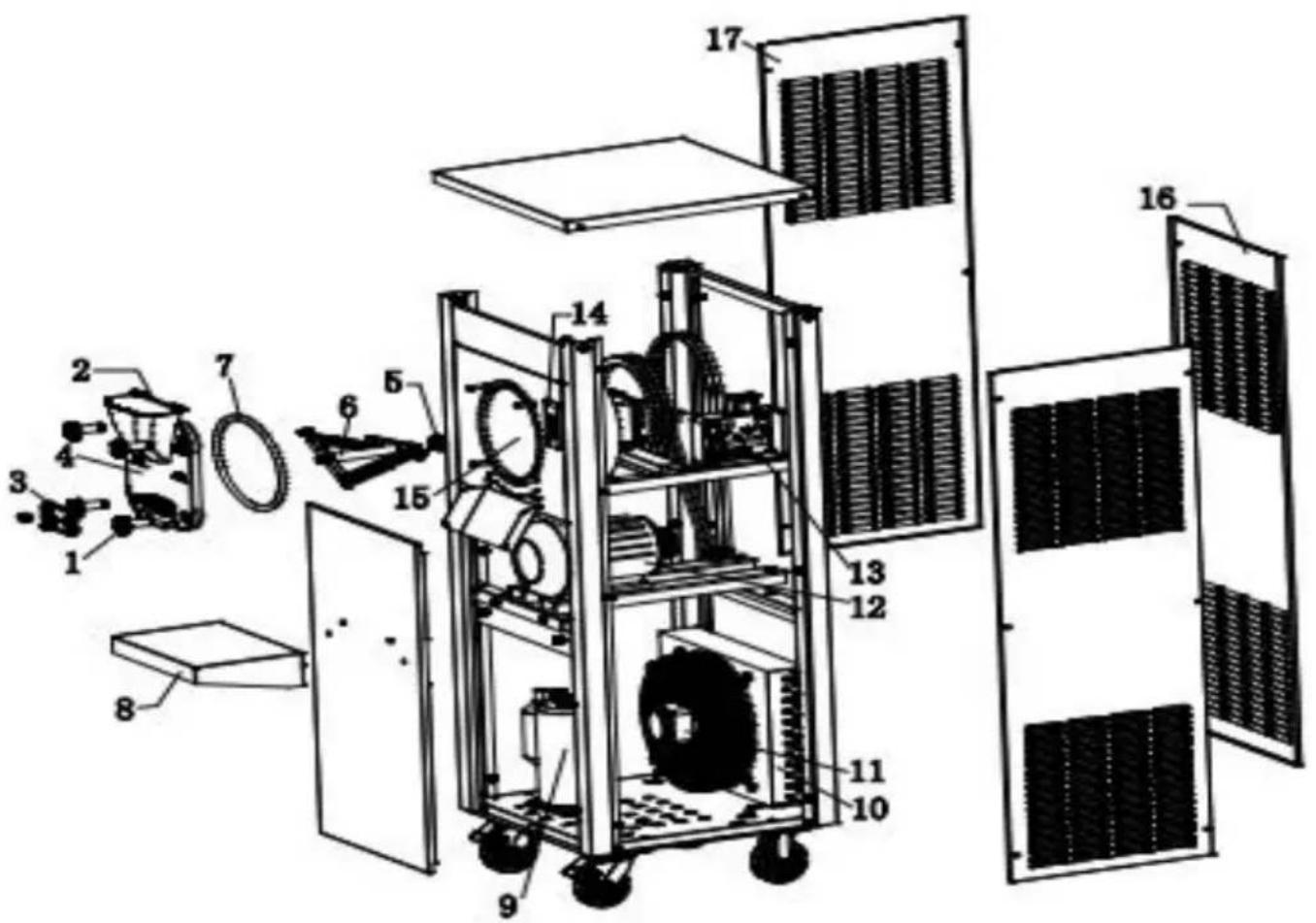

1. 1. Schraube zum Verteilen 2. Polig 3. Schraube
2. 4. Abdeckung für Trichter 5. Dichtungsring 6. Schläger 7. Dichtung für Verteiler
3. 8. Fach 9. Kompressor

10. Kondensator 11. Lüfter 12. Motor 13. Hauptplatine 14. Bedienfeld 15. Trichter 16. Rückplatte 17. Seitenplatte

IV. Installation

Reinigen Sie die mitgelieferten Teile (Austragsblock, Rührer,

Dichtungsringe usw.) und montieren Sie sie der Reihe nach wie folgt an der Maschine:

1. Führen Sie den trompetenförmigen Ring auf die quadratische Welle des Rührers aus der kleineren Öffnung, bevor Sie den Vierkantschaft in das Loch des Zylinders einführen. Drehen Sie den Rührer mit der Hand. Wenn Sie einen Widerstand spüren, bedeutet dies, dass der Schaft an seinem Platz montiert wurde.
2. Befestigen Sie den ovalen Dichtungsring am Schlitz der Auslassabdeckung, bevor Sie die Abdeckung am Auslassblock montieren. Ziehen Sie ihn mit einer sphärischen Nuss und einem gefederten Steckschlüssel fest. Wenden Sie keine extreme Kraft an. 3. Legen Sie den O-Ring in die O-förmige Nut des Entladungsblocks. Anschließend den Entladungsblock anbringen und die Schrauben durch Anziehen der vier Knopfmuttern festziehen. Jetzt ist es bereit für die Eisherstellung.

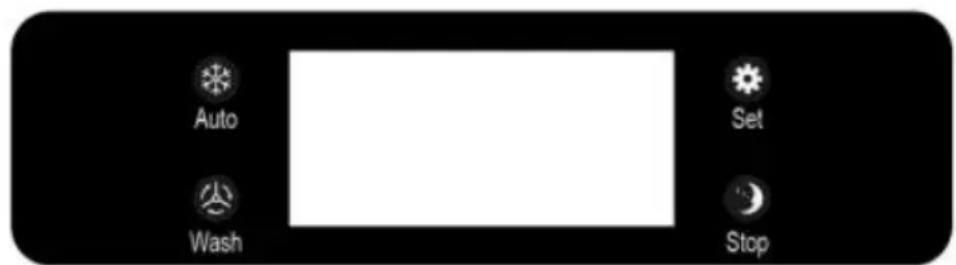

V. Wie man ein Eis macht - Modell: YKF-618

1. Geben Sie das Eispulver in einen sauberen Behälter und fügen Sie 40°C warmes Wasser hinzu. Das Verhältnis von Pulver und Wasser ist 1:2,5-3. Das heißt, fügen Sie 2,5-3,0 kg Wasser für 1 kg Pulver hinzu. Geben Sie bei Bedarf eine angemessene Menge Milch, Zucker und Essenzen hinzu. Mischen Sie alles gleichmäßig.
2. Drehen Sie die Leistung ein. Bewegen Sie die vorbereitete Eismischung in die Maschine. Stellen Sie sicher, dass beim Nachfüllen die Markierung nicht überschritten wird. 3. Halten Sie die Taste gedrückt, um den Zeitwert zwischen 10-35 Minuten einzustellen. (Tipps: Der Wert für die Einrichtung kann gespeichert werden. Geben Sie den Wert ein und verlassen Sie das System.)

automatisch, indem Sie die Taste 5 Sekunden lang nicht berühren.

4. Halten Sie die Taste „nach unten“ gedrückt, um den Motor zu starten. Der digitale Bildschirm wird gestartet und die Zahlen laufen herunter. Eine Minute später startet der Kompressor von selbst und die Eisherstellung beginnt. 5. Einige Minuten später erscheint „End“ auf dem digitalen Display und die Maschine stoppt den Betrieb. Das bedeutet, dass das Eis bereit ist. 6. Lösen Sie die Mutter am Auslassdeckel und entfernen Sie ihn. Runter

Taste. Der Rührer schiebt das fertige Eis langsam heraus. Stellen Sie das Eis zur Kühllagerung in einen Gefrierschrank.

1. Bringen Sie die Auswurfabdeckung wieder an. Füllen Sie die Eiscreme-Rohstoffe auf, um den Vorgang zu wiederholen.

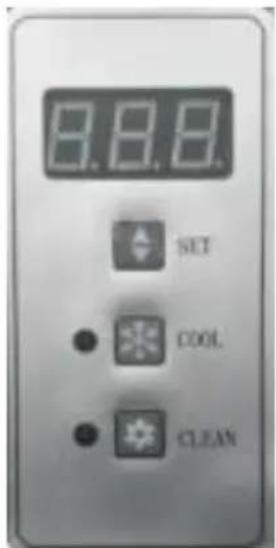

Wie man eine Eiscreme herstellt - BQL-128YH

1. Das Eispulver in einen sauberen Behälter geben und 40°C Wasser hinzufügen. (Das Verhältnis von Pulver und Wasser ist 1: 2,5-3,0. d.h. hinz
2. 5-3,0 kg Wasser für 1 kg Pulver.) Gegebenenfalls eine entsprechende Menge Milch, Zucker und Essenzen hinzufügen.

Mischen Sie sie gleichmäßig.

1. Drehen Sie die Leistung an. Bewegen Sie die vorbereitete Eissahmemischung und füllen Sie den Trichter so, dass sie nach und nach in den Zylinder hineinfließt. Seien Sie sicher, nicht

beim Nachfüllen die Marke zu überschreiten.

1. Halten Sie die Taste gedrückt, um den Zeitwert zwischen 10-30 Minuten einzustellen. (Tipps: Der Wert für die Einrichtung kann möglicherweise recycelt werden. Speichern Sie den Wert ein, um

das System automatisch zu beenden, indem Sie die Taste 15 Sekunden lang unberührt lassen.

1. Halten Sie die Taste „nach unten“ gedrückt, um den Motor zu starten. Der digitale

Anzeigebildschirm wird mit den Zahlen beginnen herunterzulaufen. Eine Minute später startet der Kompressor von selbst und der Eisherstellungsprozess beginnt.

1. Einige Minuten später erscheint „End“ auf dem digitalen Display und die Maschine hört auf zu laufen. Das bedeutet, dass das Eis bereit ist.
2. Lösen Sie die Mutter am Auswurfdeckel und entfernen Sie ihn. Der Rührer schiebt das fertige Eis langsam heraus.

Stellen Sie das Eis zur Kühllagerung in einen Gefrierschrank.

1. Bringen Sie die Auswurfabdeckung wieder an. Füllen Sie das Eis mit rohen Materialien auf, um den Vorgang zu wiederholen.

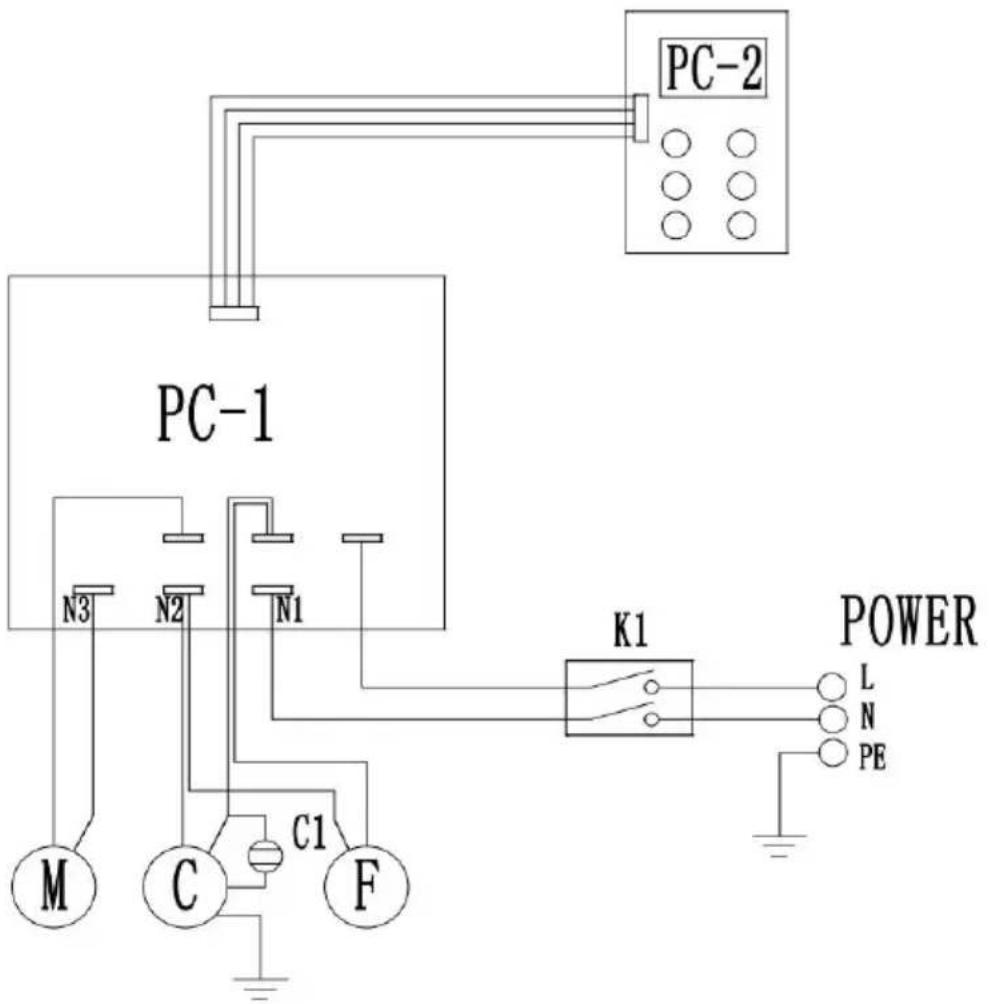

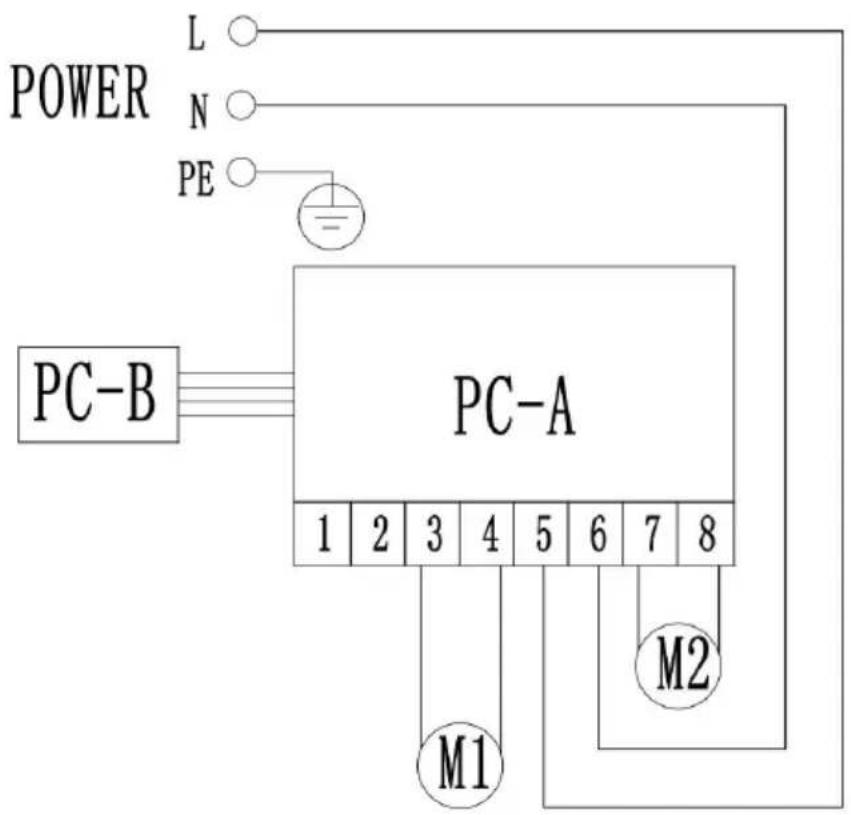

VI. Elektrischer Schaltplan

VII. Fehlerbehebung

Probleme	Ursachen	Lösungen
Die Maschine lauft nicht	1. Das Netzteil hat eine fals Spannung.	1. Stellen Sie die Stromversorgung neu ein
	2. Ob das Gerät an die Stromversorgung angeschlossen ist oder ob di Sicherung durchgebrannt ist.	2. Schreiben Sie da Kabel wieder an oder ersetzen Sie die Sicherung.
	3. Starten Sie die Maschine innerhalb von 3 Minuten neu	3. Warten Sie mindestens 3 Minuten, bevor Sie erneut starten.
Stolpere*hufig	1. Das Netzteil hat eine fals Spannung.	1. Stellen Sie die Stromversorgung neu ein
	2. Ob der Luftinlass/-auslass blockiert ist.	2. Für den Luftinlass und -auslass ist ein Abstand von 50 μm einzuhalten.
	Ob die Temperatur der Einlassluft aus bestimmten Gründen zu hoch wird.	3. Beseitigen Sie d Ursachen.
Ungewöhnliche Geräusaund Vibrationen	1. Die Maschine wurde nicht flach aufgestellt.	1.Stellen Sie die Maschine flach auf
	2.Rührblatt ist beschädigt.	2. Ersetzen Sie die Klinge
	3. Im Getriebe fehl't Öl oder Öl sind verschmutzt.	3. Öl nachfüllen oderersetzen
	4.Einige Teile losen sich	4.Ziehen Sie sie fe
	5. Der Riemen ist zu locker oder zu fest	5. Stellen Sie die Glocke neu ein.
