Marca	Vevor
Modelo	YKF-618
Tipo de producto	Máquina de hielo duro
Uso	Comercial (puestos, talleres, comedores, restaurantes)
Refrigerante	R290 (inflamable)
Alimentación eléctrica	Monofásico, enchufe de 3 polos con toma de tierra
Tensión nominal	Conforme a la placa de características (variación <10%)
Capacidad de producción	Ciclo de 10 a 35 minutos ajustable
Preparación del hielo	Polvo + agua a 40°C (relación 1:2,5-3,0)
Dimensiones (estimadas)	Aproximadamente 50 x 40 x 80 cm
Peso (estimado)	Aproximadamente 30 kg
Componentes principales	Motor, compresor, condensador, agitador, cilindro, tolva
Funcionalidades	Fabricación de hielo duro, parada automática, ajuste del tiempo
Seguridad	Protección infantil (supervisión), reparación por profesional
Mantenimiento	Limpieza del cilindro y del agitador después del uso
Piezas de repuesto disponibles	Agitador, anillos de sellado, tapa, junta
Reparabilidad	Llamar a un profesional
Normas	Directiva RAEE 2012/19/CE, FCC Parte 15
Accesorios incluidos	Bloque de descarga, agitador, anillos de sellado, llave

Preguntas frecuentes - YKF-618 Vevor

¿Cómo preparar la mezcla para el hielo?

Coloque el polvo de helado en un recipiente limpio y añada agua a 40°C. La relación polvo/agua es de 1:2,5 a 3,0. Si lo desea, añada leche, azúcar o esencias. Mezcle uniformemente.

¿Cómo ajustar el tiempo de fabricación?

Mantenga presionada la tecla de ajuste para configurar el valor entre 10 y 35 minutos. El valor se guarda automáticamente después de 5 segundos de inactividad.

¿Qué hacer si la máquina no arranca?

Verifique la alimentación eléctrica (tensión correcta, fusible). Asegúrese de esperar al menos 3 minutos antes de reiniciar después de una parada.

¿Cómo limpiar la máquina?

Retire el agitador, el anillo de sellado y lávelos con agua. Seque con un paño. La superficie de la máquina se puede limpiar con toallitas húmedas. Nunca enjuague con agua.

¿Qué refrigerante se utiliza?

El refrigerante es R290, un gas inflamable. Evite cualquier llama o fuente de ignición durante el uso y el transporte.

¿Puedo usar la máquina sin congelador?

Sí, funciona sola para fabricar hielo duro. Sin embargo, para conservar el hielo, se recomienda usar un congelador.

¿Cómo recuperar el hielo listo?

Afloje la tuerca de la tapa de descarga y retírela. Mantenga presionada la tecla del agitador para que salga lentamente el hielo. Luego colóquelo en el congelador.

La máquina hace ruido anormal, ¿qué hacer?

Verifique que la máquina esté nivelada. Inspeccione la cuchilla del agitador, el reductor (aceite), las piezas flojas y la correa (tensión). Apriete o reemplace si es necesario.

¿Puedo usar un alargador eléctrico?

No se recomienda compartir un enchufe con otros aparatos. Use un enchufe dedicado con toma de tierra. Si es necesario un alargador, asegúrese de que sea adecuado para la potencia.

¿Cómo mantener el reductor?

Verifique regularmente el nivel de aceite del reductor. Si el aceite está sucio o es insuficiente, añada o reemplace el aceite. Llame a un profesional si es necesario.

MANUAL DE USUARIO YKF-618 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

MÁQUINA DE HELADOS

MODELO: YKF-618

MODELO: BQL-128YH

Advertencia: para reducir el riesgo de lesiones, el usu debe leer atentamente el manual de instructaciones.

ELIMINACION CORRECTA Este producto está sujeeto a las disponeciones de la Di Europea 2012/19/CE. El símbolo que muestra un conte con ruedas tachado indica que el producto requires reselectiva de basura en la Unión Europea. Este se api产品经理 y a todos los accesorios marcados con este Los productos marcados como tales no podrán desecha con la basura domestica normal, sino quedeferán lle un punto de recogida para el reciclaje de aparatos elec眩nicos.

Tabla de contenido

I. Propósitos y características II. Precauciones III. Estructura del producto IV. Instalación V. Cómo hacer un helado VI. Diagrama de cableado eléctrico VII. Solución de problemas

I. Propósitos y características

La máquina para hacer helado duro serie YKF es nuestro último diseño para

la elaboración de helado duro. Sus principales ventajas son su tamaño compacto.

Tamaño, apariencia elegante, fácil operación y simple

instalación. Si se combina con un congelador, se convertirá en una pequeña planta de helados, ampliamente aplicable para puestos, talleres

cantinas y restaurantes. Sus ventajas secundarias son contornos elegantes y animados y calidad de limpieza. Además, su compresor reductor premium garantiza calidad, confiabilidad y operación altamente eficiente al menor costo, brindándole un importante retorno económico.

II. Salvaguardias y precauciones importantes

Consideraciones importantes

• Antes de utilizar el aparato, lea este manual del usuario para asegurarse de obtener el máximo beneficio.

ADVERTENCIA:

1. Este aparato no está diseñado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.
2. Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato.
3. Este aparato puede ser utilizado por niños a partir de 8 años y con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
4. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicios o personas igualmente calificadas para evitar riesgos.
5. Para evitar un peligro debido a la inestabilidad del aparato, debe fijarse de acuerdo con las instrucciones.
6. Al colocar el aparato, asegúrese de que el cable de alimentación no quede atrapado ni dañado.
7. No ubique múltiples tomas de corriente portátiles o fuentes de alimentación portátiles en la parte posterior del aparato.
8. Mantenga las aberturas de ventilación, en el recinto del aparato o en la estructura integrada, libres de obstrucciones.
9. No dañe el circuito frigorífico.
10. No almacene sustancias explosivas como latas de aerosol con un propulsor inflamable en este aparato.
11. Los niños de 3 a 8 años pueden cargar y descargar aparatos frigoríficos.
12. Nota: Este aparato contiene refrigerante inflamable R290 y agente espumante ciclopentano.

Evite el contacto con el fuego cuando lo transporte y utilice.

Solicite a profesionales que lo envíen a la estación de eliminación designada local.

Durante el uso, mantenimiento y eliminación del aparato, preste

atención al símbolo similar al de la izquierda, que se encuentra en la parte trasera del aparato (panel trasero compresor) y es de color amarillo o naranja. Es un símbolo de advertencia de riesgo de incendio. Hay materiales

inflamables en las tuberías de refrigerante y en el compresor.

Manténgase alejado de la fuente de fuego durante el uso, servicio y eliminación.

Información de la FCC

PRECAUCIÓN: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las dos condiciones siguientes:

1) Este producto puede causar interferencias perjudiciales.

2) Este producto debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ADVERTENCIA: Los cambios o modificaciones a este producto que no estén aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.

Nota: Este producto ha sido probado y cumple con los límites para dispositivo digital Clase B de conformidad con la Parte 15 de las reglas de la FCC. Estos límites están diseñados para brindar una protección razonable contra interferencias dañinas en una instalación residencial. Este producto genera, usa y puede irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este producto causa interferencias dañinas en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

Reorientar o reubicar la antena receptora. Aumentar la distancia entre el producto y el receptor. Conecte el producto a una toma de corriente de un circuito diferente al que está conectado el receptor. Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.

Precauciones

La inclinación de la máquina no debe exceder los 45 grados durante su movimiento y manipulación.

1. Utilice un receptáculo monofásico de 3 polos con conector dedicado. Cable de conexión a tierra. Nunca conecte parte de un receptáculo con otros aparatos eléctricos.
2. La tensión de alimentación debe cumplir con el valor de la placa de identificación con una variación permitida inferior al 10%.

Durante la instalación, se debe mantener un espacio libre de al menos 20 pulgadas alrededor del ventilador para garantizar la disipación del calor.

1. Se garantizará un intervalo superior a 3 minutos antes de arrancar el compresor.
2. Al finalizar la operación, se cortará el suministro de energía y se limpiará la unidad. Para limpiar el cilindro, puede sacar el agitador, volver a colocar el anillo de sellado y lavar con agua, seguido de secarlo con un paño o toalla. La superficie de la máquina puede estar caliente.

Se limpia con toallitas húmedas. Nunca enjuague con agua.

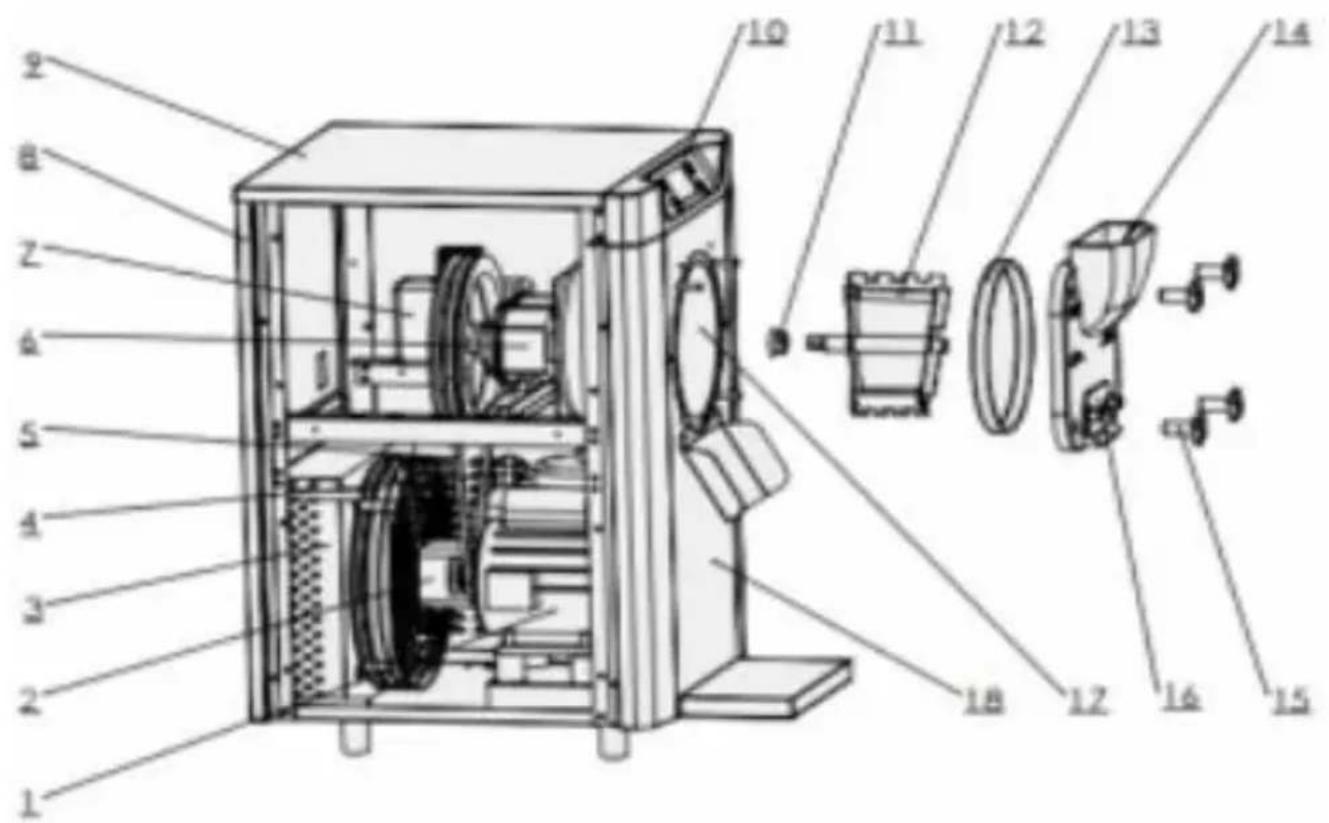

III. Estructura del producto

1 motor _	10 . pantalla
2 . cacerola	11.anillo de sellado
3 . condensador	12.agitador
4 . compresor	13.tipo anillo de sello
5 .CNTURON	14 . fuera de la base
6 . reductor	15 . tornillo
7 . panel de control	diecisésis . cubierta de salute
8 . panel trasero	17 . cilindro
9 .panel superior _	18 . panel frontal

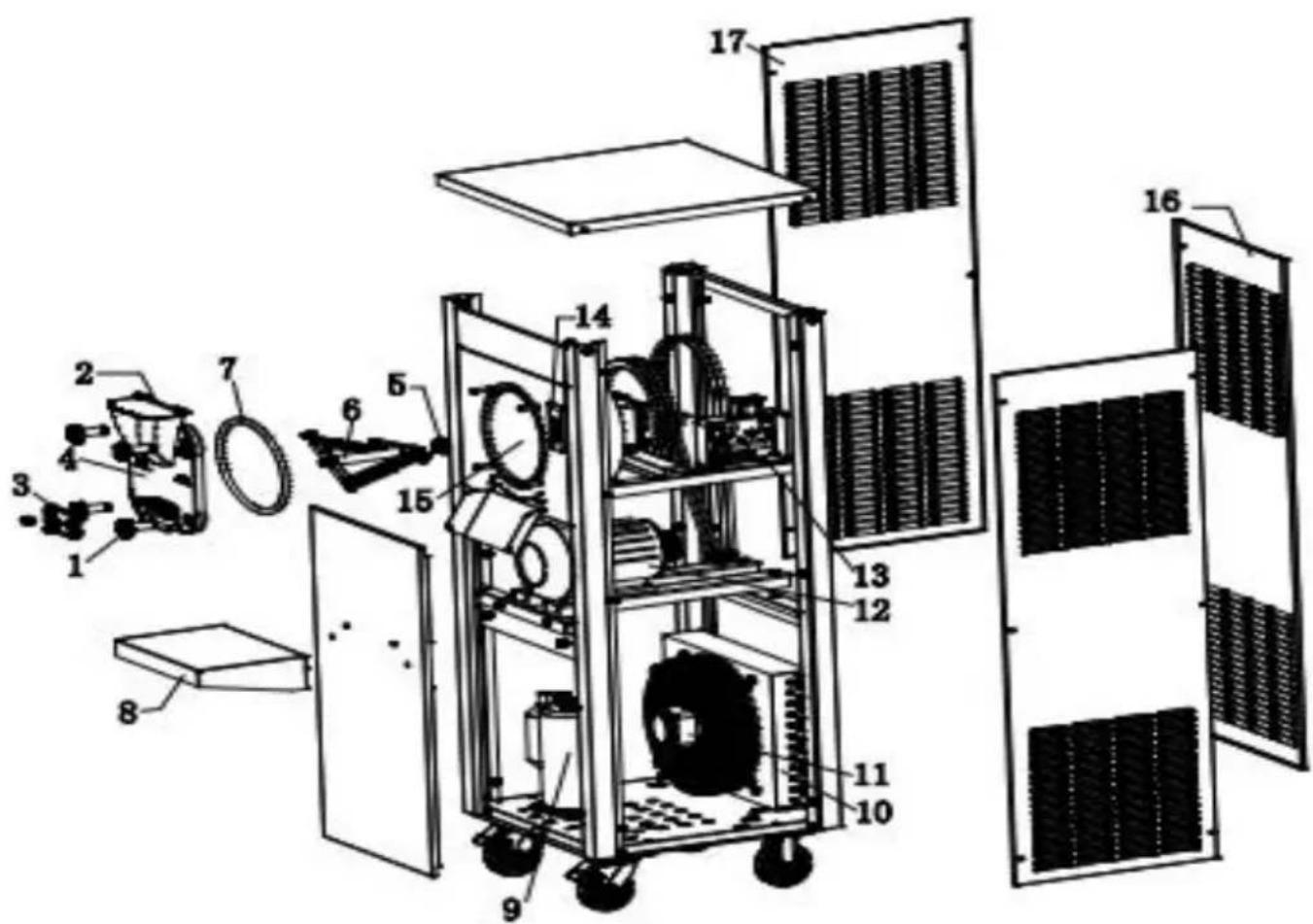

1.tornillo para distribuir	10.condensador
2.pin	11.ventilador
3.tornillo	12.motor
4.cubierta para tola	13.placa madre
5.anillo de sellado	14.panel
6.batidor	15.tolva
7.sello para distribuidor	16.placa trasera
8.bandeja	17.placa lateral
9.compresor

IV. Instalación

Limpie las piezas suministradas (bloque de descarga, agitador, anillos de sellado, etc.) y móntelas en la máquina por turnos según las instrucciones. 1. Coloque el anillo en forma de trompeta en el eje cuadrado del agitador desde la abertura más pequeña antes de insertar el eje cuadrado en el orificio del cilindro. Gire el agitador con la mano. Si siente cierta resistencia, significa que el eje se ha ensamblado en su lugar. 2. Coloque el anillo de sello ovalado en la ranura de la cubierta de descarga antes de montar la cubierta en el bloque de descarga. Apriete la tuerca esférica con la llave suministrada. No ejercer una fuerza extrema. 3. Coloque la junta tórica en las formas O del bloque de descarga. Luego conecte el bloque de descarga al tornillo de evaporador antes de apretar las tuercas de perilla. Ahora está lista para hacer hielo. Crema.

V. Cómo hacer un helado - Modelo: YKF-618

1. Coloque el helado en polvo en un recipiente limpio y agregue agua

a 40 °C. (La tasa de polvo y agua es 1:2,5-3,0, es decir, agregue 2,5-3,0 de agua por 1 kg de polvo). Si es necesario, agregue una cantidad adecuada de leche, azúcar y esencias. Mézclelos uniformemente.

2. Gire en fuerza. Mover el preparado de helado (mezcla líquida) a la tolva para que pueda fluir hacia el cilindro gradualmente. Asegúrese de no exceder la marca al reponer.

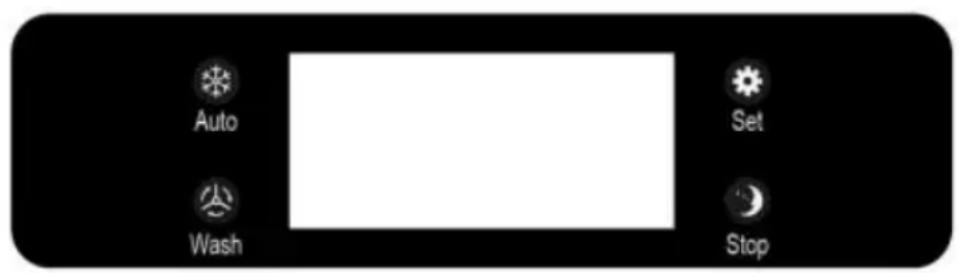

3. Mantenga presionada la tecla para configurar el valor del tiempo entre 10-35 minutos. (Consejos: el valor de la configuración puede reciclarse. Guardar el valor y salir del sistema automáticamente o tocar la tecla durante 5 segundos).

4. Mantenga presionada la tecla '' '' para comenzar el motor. La pantalla digital comenzará a contar hacia abajo. Un minuto más tarde, el compresor arranca solo y comienza el proceso de elaboración del helado. 5. Unas horas más tarde, se ve "Fin" en la pantalla digital y la máquina se detiene. Eso significa que el helado está listo.

1. 6. Afloje la tuerca en la cubierta de descarga y retire la tecla de sujeción. El agitador empujará el helado listo lentamente. Coloque el helado en un congelador para guardarlo en frío.

7. Vuelva a colocar la tapa de descarga. Reponga las materias primas de helado para repetir el proceso.

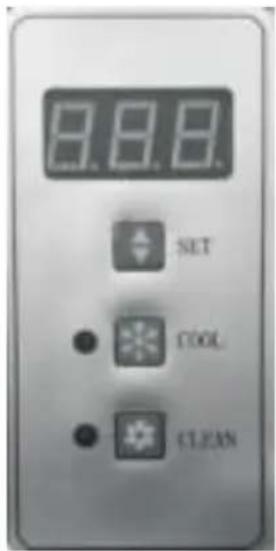

Cómo hacer un helado - BQL-128YH

1. Poner el helado en polvo en un recipiente limpio y agregar agua a 40 °C. (La tasa de polvo y agua es 1:2,5-3,0, es decir, agregar 2,5-3,0 kg de agua por 1 kg de polvo). Si es necesario, coloque una
2. cantidad

adecuada

de leche, azúcar y esencias. Mézclalos uniformemente. 2. Girar en fuerza. Mover el preparado de helado (suspensión de crema) a la tolva para que pueda entrar en el cilindro gradualmente. Asegúrate de que no exceda la marca al reponer. 3. Mantenga presionada la tecla '' '' para configurar el valor de tiempo entre 10-30 minutos. (Consejos: el valor de la configuración puede reciclarse. Guardar el valor y salir del sistema automáticamente dejando la tecla intacta durante 5 segundos). 4. Mantenga presionada la tecla '' '' para iniciar el motor. La pantalla digital comenzará a contar hacia abajo. Un minuto más tarde, el compresor arranca solo y comienza el proceso de elaboración del helado. 5. Unas horas más tarde, se ve "Fin" en la pantalla digital y la máquina se detiene. Eso significa que el helado está listo. 6. Afloje la tuerca de la tapa de descarga y retírela. Sostenga la tecla de sujeción. El agitador empujará el helado listo lentamente. Coloque el helado en un congelador para guardarlo en frío. 7. Vuelva a colocar la cubierta de descarga. Reponga las materias primas de helado para repetir el proceso.

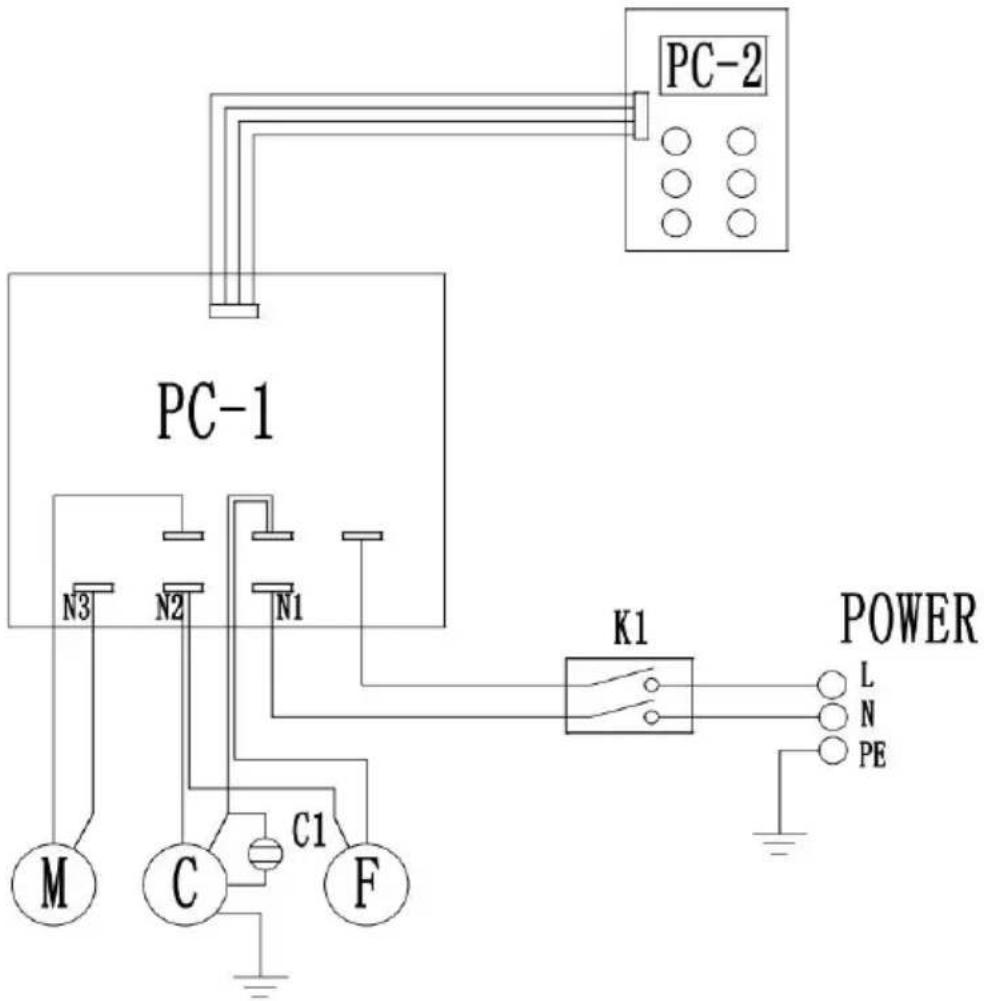

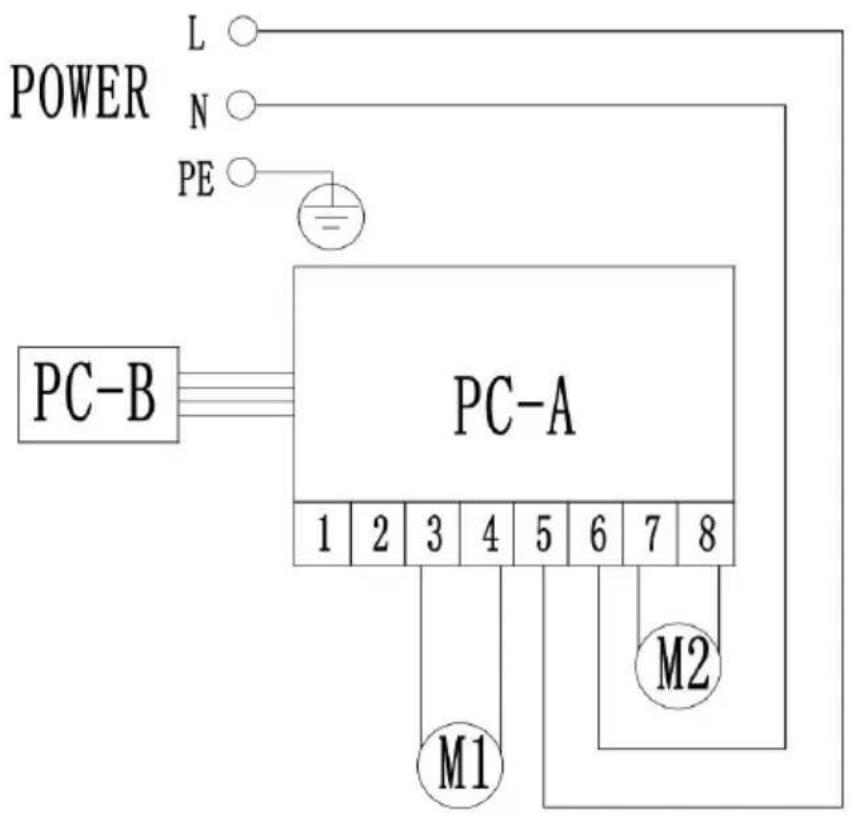

VI. Diagrama de cableado eléctrico

VII. Solución de problemas

Problemas	Causas	Solutaciones
Laesslería no funciona	1.La fuente de alimentación tiene un voltaje inadequado.	1.Reajustar la fuente de alimentación
	2.Si launidad se ha connecte la fuente de alimentación o Fuseible se ha quemado.	2.Vuelva a connectar el cable o reemplae elfuseble.
	3.Si reinicia laesslería en 3minutos.	3.Espere al menoscretivos antes dereiniciar.
Tropezar con Frequencia	1.La fuente de alimentación tiene un voltaje inadeado.	1.Reajustar la fuente de alimentación
	2.Si la entrada/salta de aire sido bloqueada.	2. Se要坚持rá ur espacio libre de 50 horas para la entrada y salida de aire.
	Si la temperature del aire de entrada a主题活动 debido a algunos problemas.	3 Eliminar las problemas.
Ruido y vibración anormales	1.Laística no ha sido colocada deforma plana.	1.Colloque laística deforma plana
	2.La cucilla del agitador está dañana.	2.Reemplace la cucilla
	3. Al reductor le falta aceite sus aceites está sucios.	3.Agregue aceite o reemplace el aceite.
	4.Algunas piezas se aflojan	4.Apriétatos
	5.El cinturón está demasiado flojo o demasiado(expected)	5. Vuelva a ajustar campana.
