YKF-618 - Ismaskin Vevor - Gratis bruksanvisning och manual

Varumärke	Vevor
Modell	YKF-618
Produkttyp	Hårdglassmaskin
Användning	Kommersiell (stånd, verkstäder, matsalar, restauranger)
Kylmedium	R290 (brandfarlig)
Elförsörjning	Enfas, 3-poligt uttag med jord
Nominell spänning	Enligt märkskylten (variation <10%)
Produktionskapacitet	Justerbar cykel från 10 till 35 minuter
Isberedning	Pulver + vatten vid 40°C (förhållande 1:2,5-3,0)
Mått (uppskattade)	Cirka 50 x 40 x 80 cm
Vikt (uppskattad)	Cirka 30 kg
Huvudkomponenter	Motor, kompressor, kondensor, omrörare, cylinder, tratt
Funktioner	Tillverkning av hårdglass, automatisk avstängning, tidsinställning
Säkerhet	Barnskydd (övervakning), reparation av fackman
Underhåll	Rengöring av cylinder och omrörare efter användning
Reservdelar finns	Omrörare, tätningsringar, lock, packning
Reparationsmöjlighet	Anlita en fackman
Standarder	WEEE-direktiv 2012/19/EG, FCC del 15
Medföljande tillbehör	Avlastningsblock, omrörare, tätningsringar, nyckel

Vanliga frågor - YKF-618 Vevor

Hur förbereder man blandningen för glassen?

Lägg glaspulvret i en ren behållare och tillsätt vatten vid 40°C. Förhållandet pulver/vatten är 1:2,5 till 3,0. Om så önskas, tillsätt mjölk, socker eller essenser. Blanda jämnt.

Hur ställer man in tillverkningstiden?

Håll inställningsknappen intryckt för att ställa in värdet mellan 10 och 35 minuter. Värdet sparas automatiskt efter 5 sekunders inaktivitet.

Vad gör man om maskinen inte startar?

Kontrollera elförsörjningen (korrekt spänning, säkring). Se till att vänta minst 3 minuter innan omstart efter ett stopp.

Hur rengör man maskinen?

Ta bort omröraren och tätningsringen och tvätta dem med vatten. Torka med en trasa. Maskinens yta kan rengöras med fuktiga dukar. Skölj aldrig med vatten.

Vilket kylmedium används?

Kylmediet är R290, en brandfarlig gas. Undvik lågor eller antändningskällor under användning och transport.

Kan jag använda maskinen utan frys?

Ja, den fungerar ensam för att tillverka hårdglass. För att förvara glassen rekommenderas dock att använda en frys.

Hur tar man bort den färdiga glassen?

Lossa avlastningslockets mutter och ta bort det. Håll omrörarens knapp intryckt för att långsamt få ut glassen. Lägg den sedan i frysen.

Maskinen låter onormalt, vad gör man?

Kontrollera att maskinen står plant. Inspektera omrörarens blad, växellådan (olja), lösa delar och remmen (spänning). Dra åt eller byt ut vid behov.

Kan jag använda en förlängningssladd?

Det avråds från att dela uttag med andra apparater. Använd ett dedikerat uttag med jord. Om en förlängningssladd behövs, se till att den är anpassad till effekten.

Hur underhåller man växellådan?

Kontrollera regelbundet oljenivån i växellådan. Om oljan är smutsig eller otillräcklig, tillsätt eller byt olja. Anlita en fackman vid behov.

BRUKSANVISNING YKF-618 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

GLASSMASKIN

MODELL: YKF-618

MODELL: BQL-128YH

Varning- För att minska risiken für skada@måste användesa bruksanvisningen noggrant.

KORREKT AVFALLSHANTERINGDenna produit omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en soptunnakorsad anger att produits kräver separat sophämtningDetta gäller För produits och alla tillbehör märkta medsymbol. Produktter märkta som sādana fär inte slängastillsammans med vanligt hushållsavfall,utan måste lämnaen insamlingsplats För Återvinning av elektriska och elektroniska apparater

Innehållsförteckning

I. Syften och funktioner II. Försiktighetsåtgärder III. Produktstruktur IV. Installation V. Hur man gör glass VI. Elektriskt kopplingsschema VII. Felsökning

I. Syften och funktioner

YKF-serien hårdglassmaskin är vår senaste design för

tillverkning av hård glass. Dess främsta fördelar är kompakta

storlek, elegant utseende, enkel användning och enkel

Om den kombineras med en frys, kommer den att bli en liters glassf

mycket användbar för barer, verkstäder,

matsalar och restauranger. Dess sekundära fördelar är eleganta och livliga

konturer och enkel rengöring. Dessutom garanterar dess

premiumkompressor och reducer säkra, pålitliga och

Mycket effektiv drift till lägsta kostnad, vilket ger dig betydande ekonomisk avkastning.

II. Viktiga säkerhetsåtgärder och försiktighetsåtgärder

Viktiga skyddsåtgärder

• Innan du använder apparaten, läs denna bruksanvisning för att säkerställa att du får maximal nytta av den.

VARNING:

1. Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner om användningen av apparaten av en person som ansvarar för deras säkerhet.
2. Barn bör övervakas för att säkerställa att de inte leker med apparaten.
3. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått övervakning eller instruktioner om hur man använder apparaten på ett säkert sätt och förstår de inblandade farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.
4. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.
5. För att undvika en fara på grund av apparatens instabilitet, måste den fixeras i enlighet med instruktionerna.
6. När du placerar apparaten, se till att nätsladden inte fastnar eller skadas.
7. Placera inte flera bärbara uttag eller bärbara nätaggregat på baksidan av apparaten.
8. Håll ventilationsöppningar, i apparatens hölje eller i den inbyggda strukturen, fria från hinder.
9. Skada inte koldmediekretsen.
10. Förvara inte explosiva ämnen som aerosolburkar med ett brandfarligt drivmedel i denna apparat.
11. Barn i åldrarna 3 till 8 år får lasta och lossa kylapparater.
12. Obs: Denna apparat innehåller brandfarligt köldmedium R290 och skummedel cyklopentan.

Undvik kontakt med brand när du transporterar och använder den.

Be fackman om service när maskinen gått sönder. Skicka den till din återvinningsstation när du kasserar den.

Under användning, service och kassering av apparaten, var uppmärksam på

symbolen som liknar den vänstra sidan, som är placerad på baksidan av apparaten (bakpanelen eller kompressorn) och med gul eller orange färg. Det är en risk för brand varningssymbol. Det finns brandfarliga

material i köldmedierör och kompressor. Vänligen var långt borta från brandkällan under användning, service och kassering.

FCC-information

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

Varning: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med

gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

Rikta om eller flytta mottagningsantennen. - Öka avståndet mellan produkten och mottagaren. - Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Maskinens lutning får inte överstiga 45° under förflyttning och hantering.

2. Använd ett enfas 3-poligt uttag med en dedikerad

jordledning. Dela aldrig ett uttag med andra elektriska apparater.

1. Strömförsörjningsspänningen ska överensstämma med värdet på

märkskylten med en tillåten variation på mindre än 10%.

1. Under installationen ska ett fritt utrymme på minst 20 tum hållas runt

fläkten för att säkerställa värmeavledning.

5. Ett intervall på mer än 3 minuter ska garanteras innan

man startar kompressorn.

6. När driften är klar ska strömförsörjningen stängas av och enheten slås av.

rengöras. För att rengöra cylindern kan du ta ut omröraren, sätta tillbaka

tätningsringen och tvätta med vatten, följt av att torka av med en handduk.

Maskinens yta kan vara

rengöras med fuktiga våtservetter. Skölj aldrig med vatten.

III. Produktstruktur

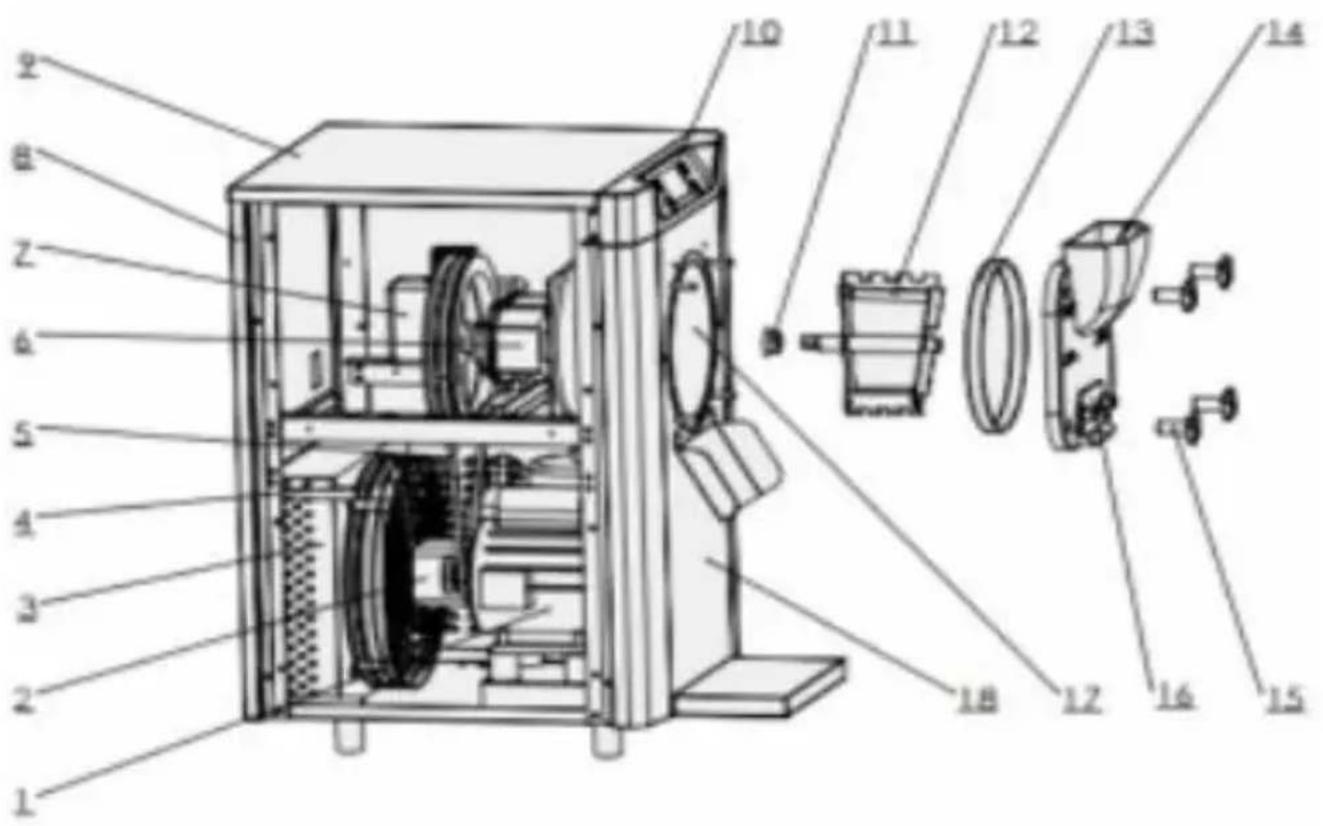

1. motor 2. panorera 3. kondensor 4. kompressor 5. bälte 6. reducerare 7. kontrollpanel 8. bakre panel 9. toppanel

1. 10. skärm 11. tätningsring 12. omrörare 13. typ tätningsring 14. utlopp 15. skruv 16. utlopp täcka 17. cylinder 18. frontpanel

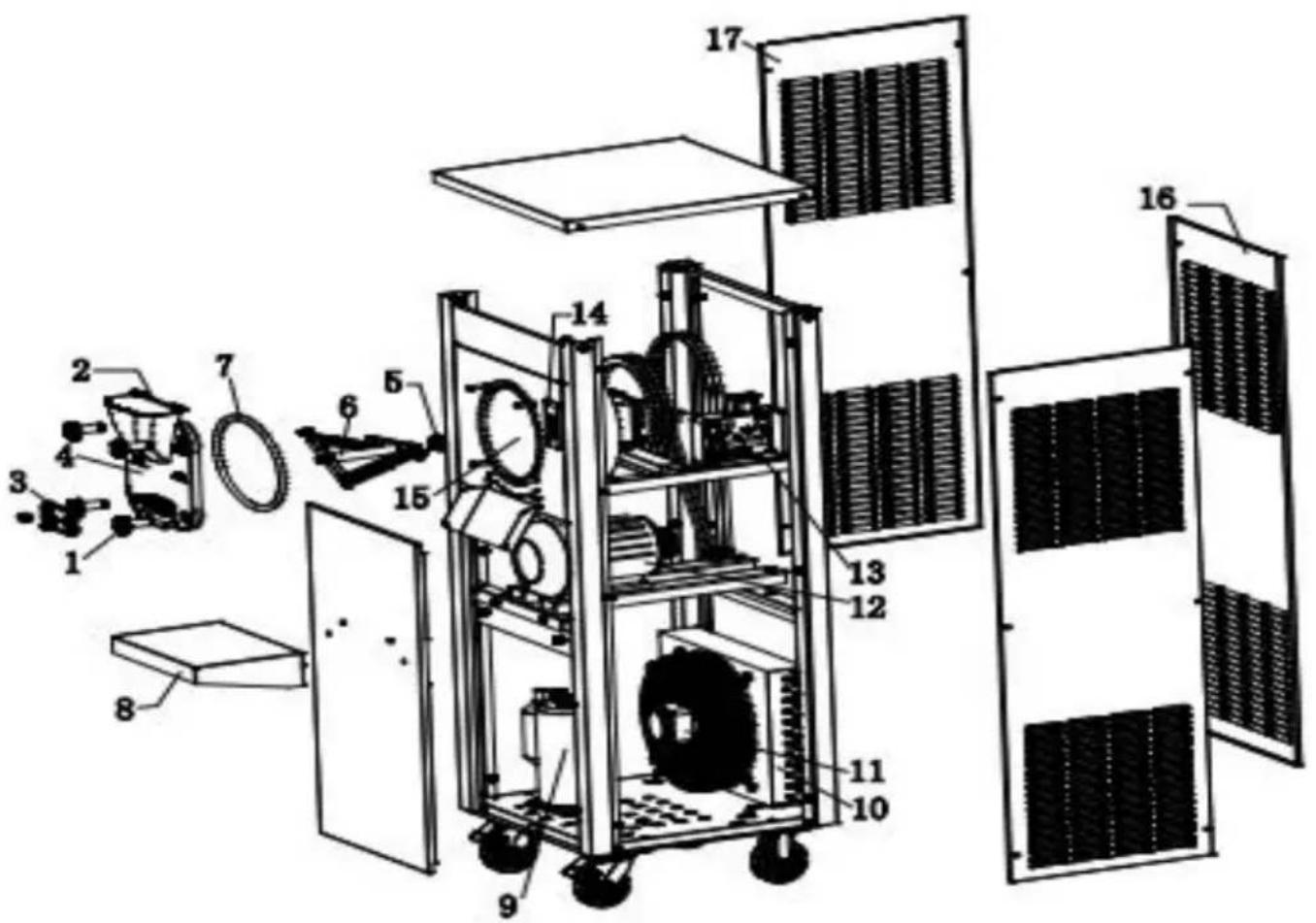

1. skruv för fördelning 2. stift 3. skruv 4. lock för tratten 5. tätningsring 6. visp 7. tätning för distributör 8. bricka 9. kompressor

10. kondensor 11. fläkt 12. motor 13. moderkort 14. panel 15. hoppare 16. bakplåt 17. sidoplatta

IV. Installation

Rengör de medföljande delarna (utloppsblock, omrörare, tätningsringar) och montera dem på maskinen i tur och ordning enligt följande:

1. Led den trumpetformade ringen på omrörarens fyrkantiga skaft från mindre öppningen innan du för in den fyrkantiga axeln i cylinderns hål. Om du känner att motstånd betyder det att axeln har satts ihop på sin plats.
2. Fäst den ovala tätningsringen i skåran på utloppslocket innan du monterar locket på utloppslocket. Dra åt sfärisk mutter med den medföljande skiftnyckeln. Gör det inte med extrem kraft.
3. Sätt in O-ringen i O-formen på utloppsblocket. Fäst sedan utloppsblocket till avdunstaren genom att dra åt knoppmuttrarna. Nu är den redo att göras av is och grädde.

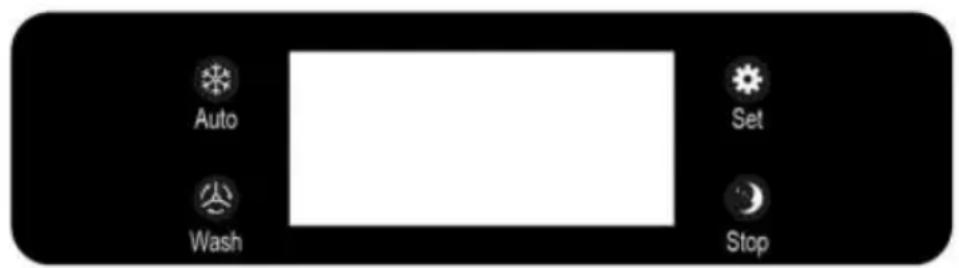

V. Hur man gör en glass - Modell: YKF-618

1. Lägg glasspulvret i en ren behållare och tillsätt 40°C vatten. (Förhållandet mellan pulver och vatten är 1:2,5–3,0, dvs. tillsätt 2,5–3,0 kg vatten för 1 kg pulver.) Om det behövs, tillsätt en lagom mängd mjölk, socker och essenser. Blanda dem jämnt.
2. Vrid på strömmen. Flytta den beredda glassmeten till behållaren så att den gradvis kan rinna in i cylindern. Se till att inte överskrida markeringen vid påfyllning.
3. Håll ned knappen för att ställa in tidsvärdet mellan 10–35 minuter. (Tips: Värdet för inställningen kan återvinnas. Spara värdet och avsluta systemet automatiskt genom att lämna knappen orörd i 5 sekunder.)
4. Håll ned knappen för att starta motorn. Den digitala skärmen visar nedräkning. En minut senare startar kompressorn av sig själv och processen för glasstillverkning börjar. 5. Efter några minuter visas "Slut" på den digitala skärmen och

maskinen slutar köra. Det betyder att glassen är redo.

1. Lossa på muttern på utloppslocket och avlägsna det. Omröraren trycker ut den färdiga glassen långsamt. Lägg glassen i ett kärl för kylförvaring.
2. Sätt tillbaka utloppslocket. Fyll på glassråvarorna för att upprepa processen.

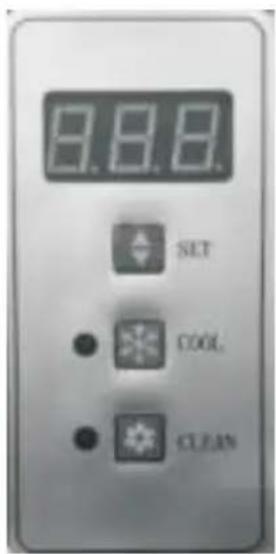

1. Lägg glasspulvret i en ren behållare och tillsätt 40°C vatten. (Förhållandet mellan pulver och vatten är 1:2,5–3,0, dvs. tillsätt 2,5–3,0 kg vatten för 1 kg pulver.)
2. Vid behov, tillsätt en lämplig mängd mjölk, socker och essenser. Blanda dem jämnt.
3. Vrid på strömmen. Flytta den beredda glassmeten till behållaren så att den gradvis kan rinna in i cylindern. Se till att inte överskrida markeringen vid påfyllning.
4. Håll ned knappen för att ställa in tidsvärdet mellan 10–30 minuter. (Tips: Värdet för inställningen kan återvinnas. Spara värdet och avsluta systemet automatiskt genom att lämna knappen orörd i 5 sekunder.)
5. Håll ned knappen för att starta motorn. Den digitala skärmen visar nedräkning. En minut senare startar kompressorn av sig själv och processen för glasstillverkning börjar.
6. Nagra minuter senare visas "Slut" på den digitala displayen och maskinen slutar gå. Det betyder att glassen är redo.
7. Lossa muttern på utloppskåpan och ta bort den. Håll ner nyckeln.

Omröraren trycker ut den färdiga glassen långsamt. Lägg glassen i frysen för kylförvaring.

1. Sätt tillbaka utloppslocket. Fyll på glassråvara för att upprepa processen.

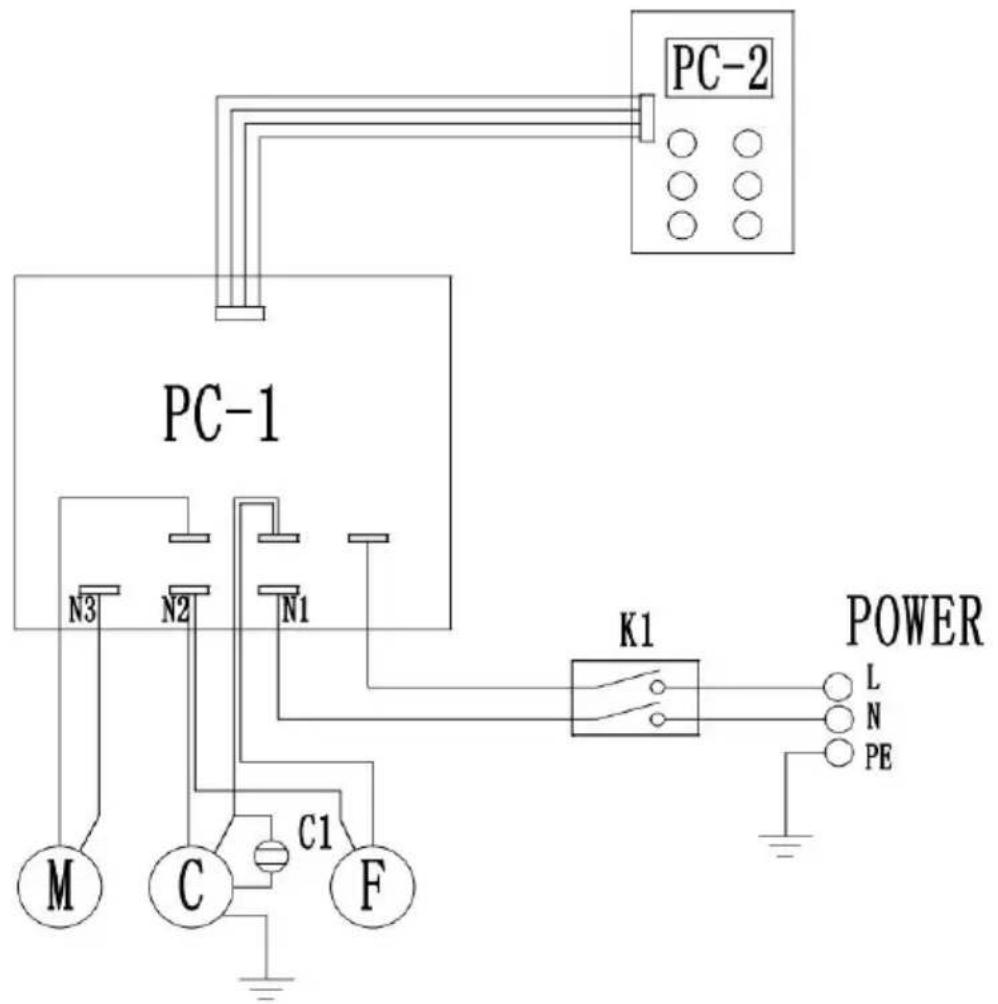

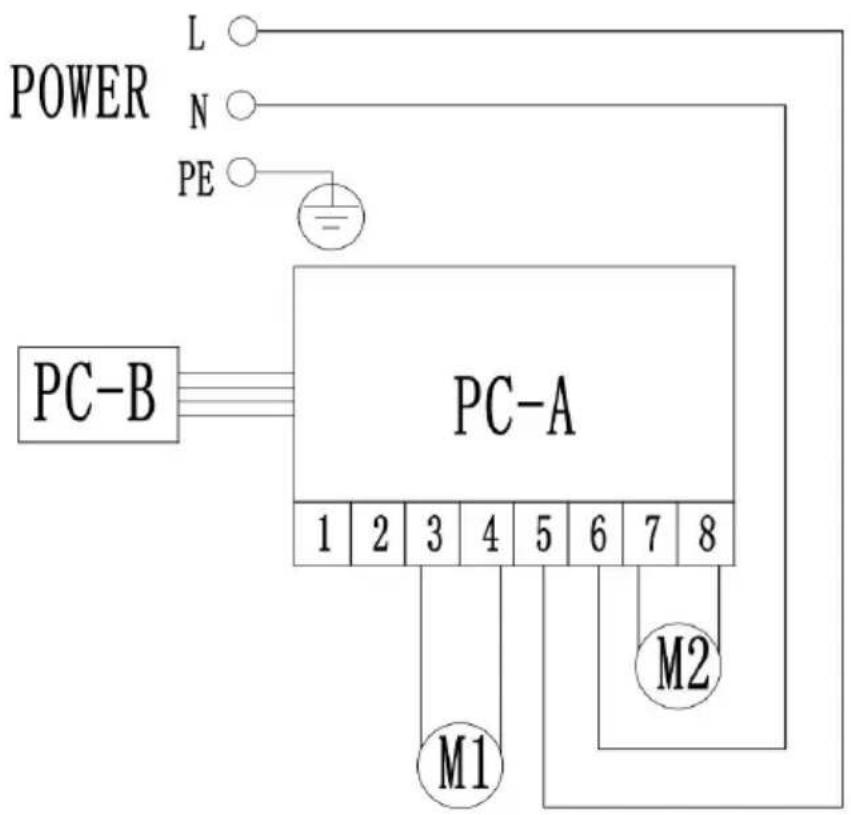

VI. Elektriskt kopplingsschema

VII. Felsökning

Problem	Orsaker	Lösningar
Maskinen:gå inte	1. Strömförsörjningen har felaktig spänning.	1.Justera strömförsörjningenigen
	2. Om enheten har anslutits strömförsörjningen aller om säkringen har gätt.	2.Afteranslut ledningen aller byt säkringen.
	3. Om du startar om maskin inom 3 minutes.	3.Vänta i minst 3 minutes innan du startar om.
Snubbar ivåg ofta	1. Strömförsörjningen har felaktig spänning.	1.Justera strömförsörjningen
		igen
	2. Om luftintaget/utloppet har blockerats.	2. En frigång på 50 am För luftintag och luftutlopp ská hällas.
	Om temperaturen på inloppsluften blir För hög på grund av vissa orsaker.	3. Eliminera orsakerna.
Onormalt ljud och vibrationer	1. Maskinen har inte placerat plant.	1. Placera maskinen plant
	2. Omrörarbladet har skadats.	2. Byt ut bladet
	3. Reduceraren saknar olja e dess oljor är smutsiga.	3. Fyll på olja eller byt ut oljan
	4. Vissa delar lossnar	4. Dra øt dem
	5.Baltet är"For lost eller"For	5. Justera klockanigen.
