YKF-618 - Maszyna do lodu Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	YKF-618
Typ produktu	Maszyna do lodów twardych
Zastosowanie	Komercyjne (stragany, warsztaty, stołówki, restauracje)
Czynnik chłodniczy	R290 (łatwopalny)
Zasilanie elektryczne	Jednofazowe, gniazdo 3-biegunowe z uziemieniem
Napięcie znamionowe	Zgodne z tabliczką znamionową (odchylenie <10%)
Wydajność produkcyjna	Cykl regulowany od 10 do 35 minut
Przygotowanie lodu	Proszek + woda o temp. 40°C (stosunek 1:2,5-3,0)
Wymiary (szacunkowe)	Około 50 x 40 x 80 cm
Waga (szacunkowa)	Około 30 kg
Główne komponenty	Silnik, sprężarka, skraplacz, mieszadło, cylinder, lej zasypowy
Funkcje	Produkcja twardych lodów, automatyczne zatrzymanie, regulacja czasu
Bezpieczeństwo	Zabezpieczenie dziecięce (nadzór), naprawa przez profesjonalistę
Konserwacja	Czyszczenie cylindra i mieszadła po użyciu
Części zamienne dostępne	Mieszadło, pierścienie uszczelniające, pokrywa, uszczelka
Naprawialność	Skontaktuj się z profesjonalistą
Normy	Dyrektywa WEEE 2012/19/UE, FCC Część 15
Dołączone akcesoria	Zespół wyładowczy, mieszadło, pierścienie uszczelniające, klucz

Często zadawane pytania - YKF-618 Vevor

Jak przygotować mieszankę do lodów?

Umieść proszek do lodów w czystym pojemniku i dodaj wodę o temperaturze 40°C. Stosunek proszku do wody wynosi 1:2,5 do 3,0. W razie potrzeby dodaj mleko, cukier lub aromaty. Wymieszaj równomiernie.

Jak ustawić czas produkcji?

Przytrzymaj przycisk regulacji, aby ustawić wartość między 10 a 35 minutami. Wartość zapisuje się automatycznie po 5 sekundach bezczynności.

Co zrobić, jeśli maszyna nie uruchamia się?

Sprawdź zasilanie elektryczne (prawidłowe napięcie, bezpiecznik). Upewnij się, że odczekasz co najmniej 3 minuty przed ponownym uruchomieniem po zatrzymaniu.

Jak wyczyścić maszynę?

Zdejmij mieszadło i pierścień uszczelniający, umyj je wodą. Wytrzyj szmatką. Powierzchnię maszyny można czyścić wilgotnymi chusteczkami. Nigdy nie płucz wodą.

Jaki czynnik chłodniczy jest używany?

Czynnikiem chłodniczym jest R290, gaz łatwopalny. Unikaj otwartego ognia i źródeł zapłonu podczas użytkowania i transportu.

Czy mogę używać maszyny bez zamrażarki?

Tak, działa samodzielnie do produkcji twardych lodów. Jednak do przechowywania lodów zaleca się użycie zamrażarki.

Jak odzyskać gotowe lody?

Poluzuj nakrętkę pokrywy wyładowczej i zdejmij ją. Przytrzymaj przycisk mieszadła, aby powoli wydobyć lody. Następnie umieść je w zamrażarce.

Maszyna wydaje nieprawidłowe dźwięki, co robić?

Sprawdź, czy maszyna jest wypoziomowana. Sprawdź ostrze mieszadła, przekładnię (olej), poluzowane części oraz pasek (napinanie). Dokręć lub wymień w razie potrzeby.

Czy mogę używać przedłużacza elektrycznego?

Nie zaleca się dzielenia gniazdka z innymi urządzeniami. Używaj dedykowanego gniazdka z uziemieniem. Jeśli konieczny jest przedłużacz, upewnij się, że jest odpowiedni do mocy.

Jak konserwować przekładnię?

Regularnie sprawdzaj poziom oleju w przekładni. Jeśli olej jest brudny lub niewystarczający, dolej lub wymień olej. W razie potrzeby skontaktuj się z profesjonalistą.

INSTRUKCJA OBSŁUGI YKF-618 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

MASZYNA DO LODÓW

MODEL: YKF-618 MODEL: BQL-128YH

Ostrzeżenie — aby zmirniejszych ryzyko obrazone, uzytkowy musi uwaźne przyciezytań instrukcje obstugi.

PRAWIDŁOWA UTYLIZACJA Ten produkt podlega przyepam Dyrektywy Europejskiej 2012/19/EC. Symbol przyekreslonego kosza na smieci oznacza, są produkt wymaga selektywnej zbiórki smieci terenie Uni i Europejskiej. Dotyczy to produktu i wzystki akcesoriów przynoczonych tym symbolem. Produktów przynoczonych jak sądie nie musta wyrzucać razem ze zwykymi opdatami domowymi, leczNSE sądy je oddaN do punktu zbiórkiw celu recyklungu urzadzen elektrycznych elektronicznych

Spis treści

I. Cele i funkcje II. Środki ostrożności III. Struktura produktu IV. Instalacja V. Jak zrobić lody VI. Schemat okablowania elektrycznego VII. Rozwiązywanie problemów

I. Cele i funkcje

Maszyna do lodów twardych serii YKF to nasz najnowszy projekt do przygotowywania twardych lodów. Jego podstawową zaletą jest kompaktowość

rozmiaru, elegancki wygląd, łatwa obsługa i prostota

instalacji. W połączeniu z zamrażarką staną się wytwórnią lodów o szerokim zastosowaniu w budkach, warsztatach,

stołówkach i restauracjach. Jego drugorzędnymi zaletami są eleganckie

i żywe kontury oraz łatwość czyszczenia. Ponadto wysokiej klasy kompresor i reduktor zapewniają bezpieczeństwo, niezawodność i wysoce wydajne działanie przy najniższych kosztach, co zapewnia znaczny zwrot ekonomiczny

II. Ważne zabezpieczenia i przestrogi

Ważne ostrzeżenia

• Przed użyciem urządzenia prosimy o zapoznanie się z niniejszą instrukcją obsługi, aby w pełni wykorzystać jego możliwości.

OSTRZEŻENIE:

1. To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadających doświadczenia i wiedzy, chyba że znajdują się one pod nadzorem lub zostały poinstruowane w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
2. Dzieci należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem.
3. Z tego urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod nadzorem lub zostały pouczone dotyczące bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
4. Jeżeli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
5. Aby uniknąć zagrożeń wynikających z niestabilności urządzenia, należy je zamocować zgodnie z instrukcją.
6. Ustawiając urządzenie, upewnij się, że przewód zasilający nie jest przytrzaśnięty ani uszkodzony.
7. Nie umieszczaj wielu przenośnych gniazdek elektrycznych ani przenośnych zasilaczy z tyłu urządzenia.
8. Otwory wentylacyjne w obudowie urządzenia lub w konstrukcji do zabudowy powinny być drożne.
9. Nie uszkadzaj obwodu czynnika chłodniczego.
10. Nie przechowuj w tym urządzeniu substancji wybuchowych, takich jak puszki aerozolowe z łatwopalnym gazem pędnym.
11. Dzieciom w wieku od 3 do 8 lat przysługuje prawo do załadunku i rozładunku urządzeń chłodniczych.

Uwaga: To urządzenie zawiera łatwopalny czynnik chłodniczy R290 i środek spieniający cyklopentan.

Podczas transportu i użytkowania należy unikać kontaktu z ogniem. W przypadku awarii maszyny poproś specjalistę o serwis. Po wyrzuceniu należy ją przekazać do wyznaczonego lokalnego punktu utylizacji.

Podczas użytkowania, serwisowania i utylizacji urządzenia należy

zwrócić uwagę na symbol podobny do lewego boku, który znajduje się z tyłu urządzenia (panel tylny lub sprężarka) i ma kolor żółty lub pomarańczowy. Jest to symbol ostrzegawczy dotyczący zagrożenia pożarowego.

W rurach czynnika chłodniczego i sprężarce znajdują się materiały łatwopalne. Podczas użytkowania, serwisowania i utylizacji należy znajdować się z dala od źródeł ognia.

Informacja FCC

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) To urządzenie nie może powodować szkodliwych zakłóceń.

2) To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga: Ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

Zmień orientację lub położenie anteny odbiorczej. Zwiększ odległość pomiędzy produktem a odbiornikiem. - Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik. - Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Środki ostrożności

1. Nachylenie maszyny podczas przemieszczania i przenoszenia nie powinno przekraczać 45°.

2. Użyj jednofazowego, 3-biegunowego gniazdka z dedykowanym wyłącznikiem

i przewodem uziemiającym. Nigdy nie dziel gniazdka z innymi urządzeniami elektrycznymi.

3. Napięcie zasilania powinno być zgodne z wartością podaną na tabliczce znamionowej, z dopuszczalną odchyłką mniejszą niż 10%. 4. Podczas instalacji wokół wentylatora należy zachować odstęp co najmniej 20 cali, aby zapewnić odprowadzanie ciepła. 5. Przed ponownym uruchomieniem sprężarki należy zapewnić przerwę dłuższą niż 3 minuty. 6. Po zakończeniu pracy należy odłączyć zasilanie i oczyścić urządzenie. W celu oczyszczenia cylindra można wyjąć tłok, a następnie ponownie założyć pierścień uszczelniający i umyć wodą, a następnie wytrzeć do sucha szmatką. Powierzchnia maszyny może być czyszczona wilgotnymi chusteczkami. Nigdy nie spłukiwać wodą.

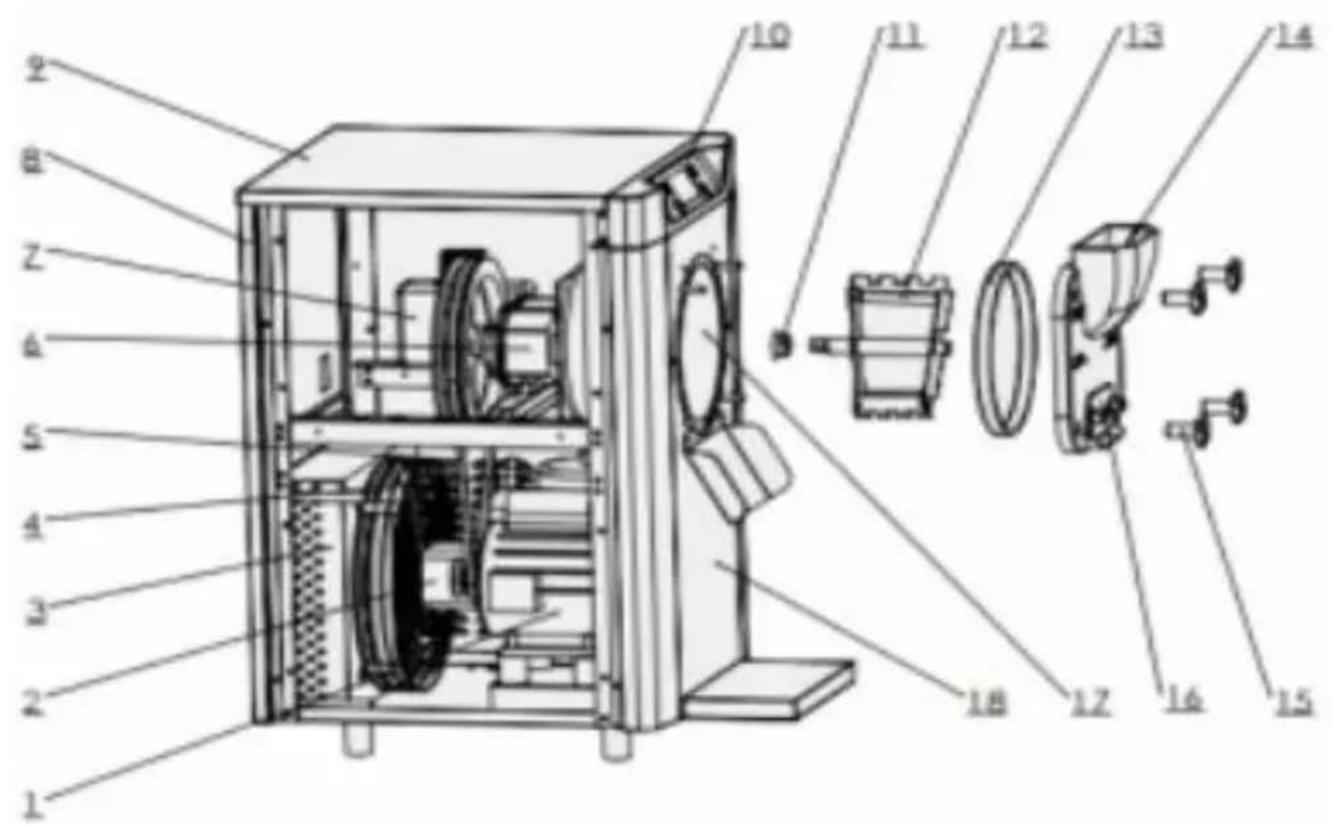

III. Struktura produktu

1 m silnik	10 . ekran
2 . patelnia	11. pierScién uszczelniajaCy
3 . skraplacz	12.mieszadlo
4 . kompresor	13. pierScién uszczelniajaCy typ
5 . pasek	14 . out I et base
6 . reduktor	15 . struba
7. panel sterowania	16 . wyjsć z ukrycia
8. panel tylny	17 . cylinder
9.panel gorny _	18 . przyedni panel

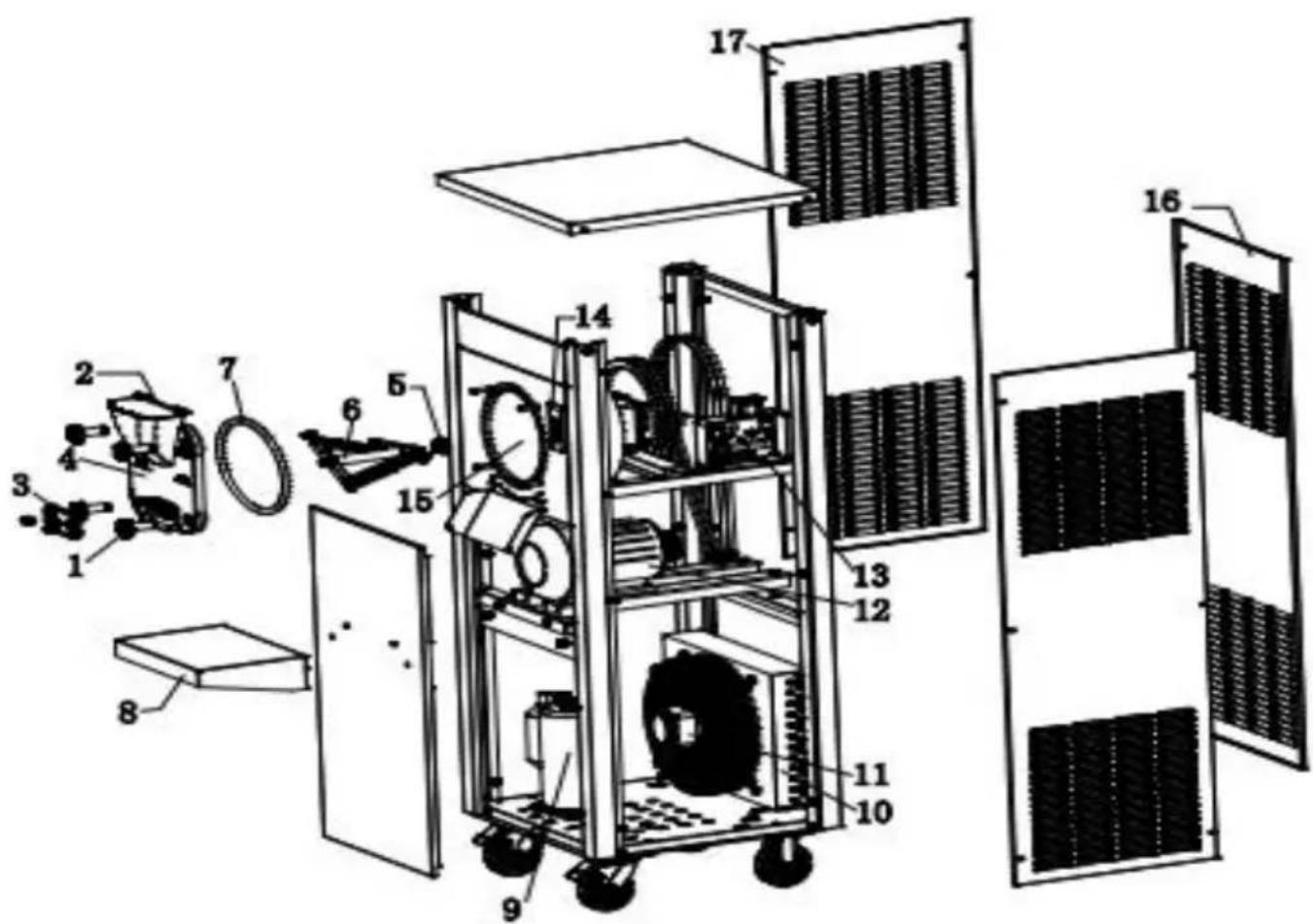

1. Wylewka do dystrybucji 2. pin 3. śruba 4. pokrywa zbiornika 5. pierścień uszczelniający 6. trzepak 7. uszczelka dystrybutora 8. taca 9. sprężarka

10. skraplacz 11. wentylator 12. silnik 13. płyta główna 14. panel 15. zbiornik 16. płyta tylna 17. płyta boczna

IV. Instalacja

Wyczyść dostarczone części (blok tłoczny, mieszadło, pierścienie uszczelniające itp.) i zamontuj je po kolei na maszynie w następujący sposób:

1. Nałożyć pierścień w kształcie trąbki na kwadratowy wał mieszadła z mniejszego otworu przed włożeniem kwadratowego trzpienia w otwór cylindra. Obracać mieszadłem ręką. Jeśli wyczuwalny jest opór, oznacza to, że wał został zamontowany na swoim miejscu.
2. Przed zamontowaniem pokrywy na bloku wylotowym zamocuj owalny pierścień uszczelniający w szczelinie pokrywy wylotowej. Dokręć śrubę kluczem, ale nie wywieraj ekstremalnej siły. 3. Włóż O-ring w kształcie O do bloku wyładowczego. Następnie podłącz blok wyładowczy do śruby, dokręcając cztery nakrętki o pół obrotu. Teraz jest gotowy do robienia lodów.

V. Jak zrobić lody - Model: YKF-618

1. Wsyp lody w proszku do czystego pojemnika i dodaj wodę o temperaturze 40°C. (Stosunek proszku do wody wynosi 1:2,5-3,0, tj. na kg proszku dodać 2,5-3,0 kg wody.) W razie potrzeby dodać odpowiednią ilość mleka, cukru i esencji. Całość równomiernie wymieszać.
2. Obróć na moc. Przenieść przygotowaną masę lodową do zbiornika tak, aby mogła stopniowo wpływać do cylindra. Podczas uzupełniania należy uważać, aby nie przekroczyć oznaczenia.

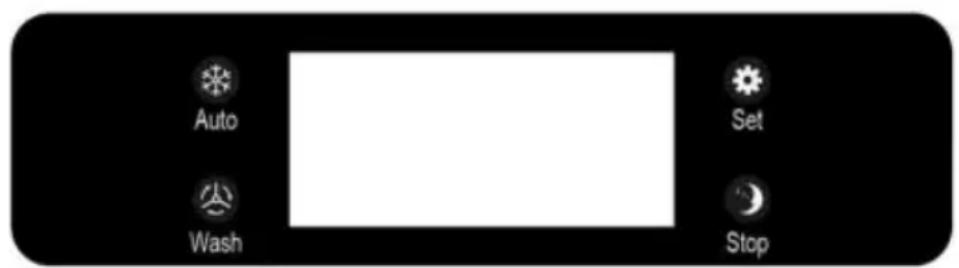

3. Przytrzymaj wciśnięty klawisz, aby ustawić wartości czasu od 10 do 35 minut. (Wskazówki: Wartości konfiguracji są zapisywane automatycznie. Ratować wartości i automatycznie wyjść z systemu, pozostawiając klawisz wciśnięty przez 5 sekund.)
4. Przytrzymaj klawisz „w dół”, aby uruchomić silnik. Wyświetlacz cyfrowy zacznie odliczać w dół. Po minucie kompresor uruchamia się sam i rozpoczyna się proces produkcji lodów.

Po kilku minutach na wyświetlaczu cyfrowym pojawi się komunikat „Koniec” i maszyna zatrzyma się. To oznacza, że lody są gotowe.

1. Poluzuj nakrętkę na pokrywie wylotowej i usuń ją. Przytrzymaj klawisz. Mieszadło będzie powoli wypychać gotowe lody. Przełóż lody do zamrażarki w celu przechowywania w chłodni.
2. Załóż ponownie pokrywę wylotową. Uzupełnij surowce do lodów, aby powtórzyć proces.

Jak zrobić lody - BQL-128YH

1. Umieść lody w proszku w czystym pojemniku i dodaj 40°C

wody. (Stosunek proszku do wody wynosi 1:2,5-3,0. I. mi, dodać

1. 5-3. 0 kg wody na 1 kg proszku. ) Jeśli to konieczne, wstaw odpowiednie

ilość mleka, cukru i esencji. Wymieszaj je równomiernie.

1. Obróć NA moc. Przenosić przygotowaną lód kremową zawiesinę do zbiornika tak, aby móc stopniowo wprowadzać ją do cylindra. Upewnij się, że nie

przekroczyć znaku przy uzupełnianiu

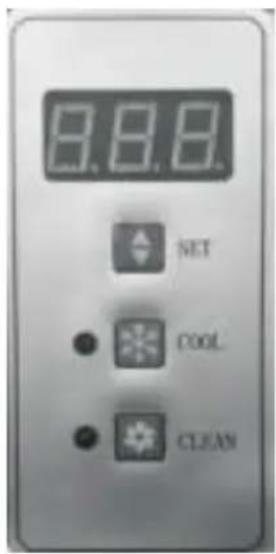

1. Przytrzymaj przycisk „", aby ustawić wartość czasu pomiędzy 10-3 minut. (Wskazówka: wartość konfiguracji jest zapisywana. Zapisz wartość i automatycznie wyjdź z systemu, przytrzymując klawisz przez 5 sekund.
2. Naciśnij klawisz, aby rozpocząć odliczanie. Na wyświetlaczu ekran zacznie liczyć w dół. Jedną minutę później kompresor uruchamia się sam i rozpoczyna się proces produkcji lodów.
3. Kilka minut później na ekranie wyświetlacza cyfrowego pojawi się komunikat „Koniec". i maszyna przestaje działać. To znaczy, że lody są gotowe.
4. Poluzuj nakrętkę na pokrywie wylotowej i zdejmij ją. Trzymać w dół

klawisz, Mieszadło wypchnie gotowe lody powoli. Włóż lody do

zamrażarki w celu przechowywania w chłodni.

1. Załóż ponownie pokrywę wylotową. Uzupełnij surowe lody materiałami, aby powtórzyć proces.

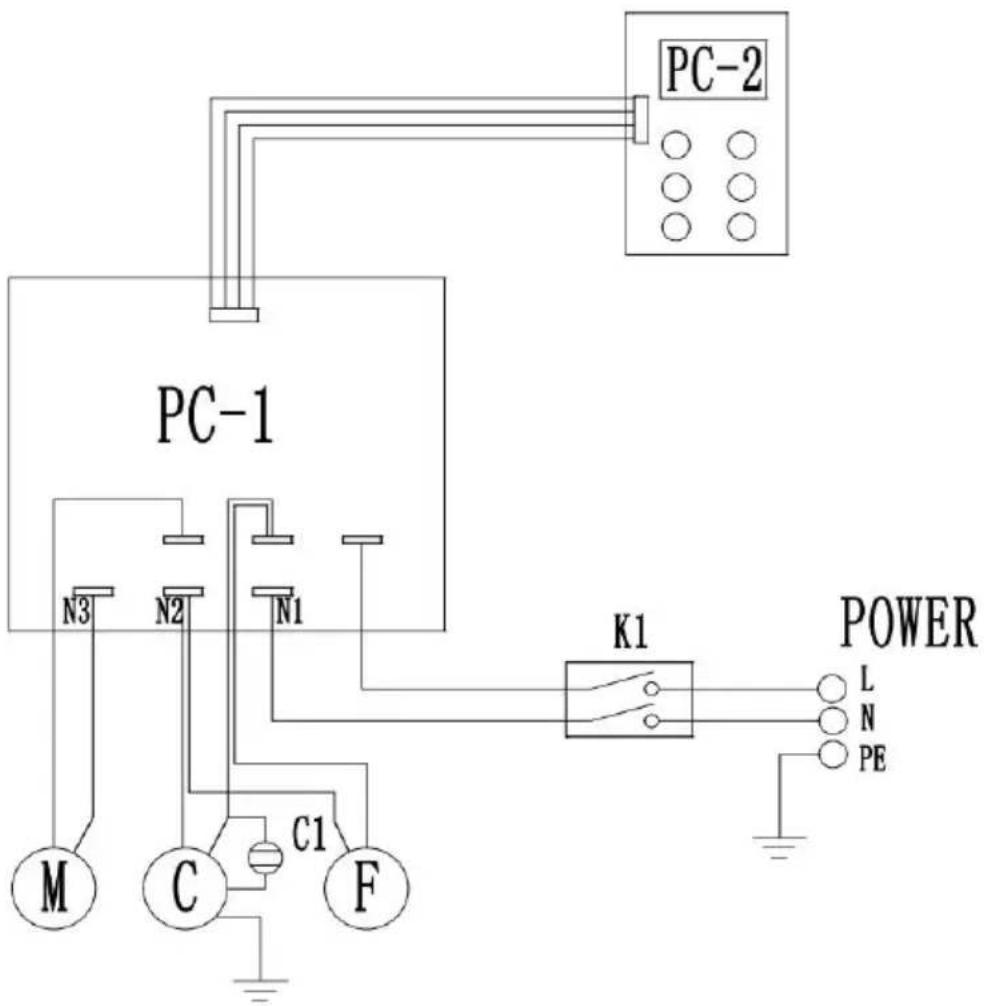

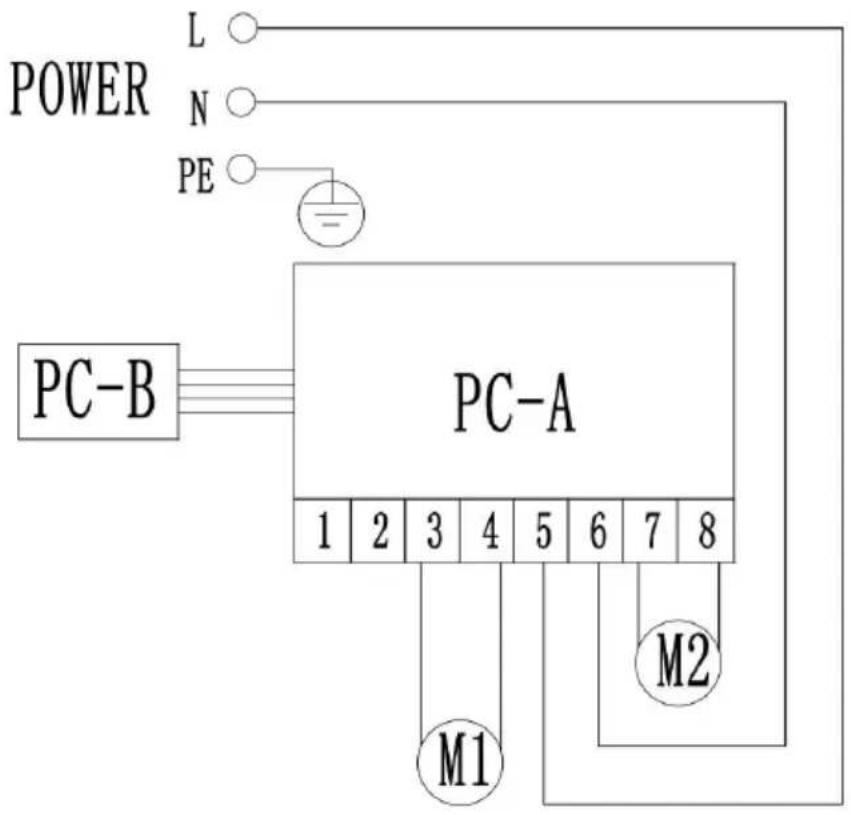

VI. Schemat okablowania elektrycznego

VII. Rozwiązywanie problemów

Problemy	Powoduje	Rozwiązania
Maszyna niedzią	1. Zasilacz ma niewość wapiȩcie.	1.Wyreguluj ponownie zasilanie
	2.Czy urzystzenia zostano podȩczone do zasilania i czy przypealią są bezpiecznik.	2.Podȩcz ponownie przywoć lub wymiȩbezpiecznik.
	3. Czy ponownie uruchomic maszyny wacious 3 minut.	3. Odczekaj co najmież 3 minuty przyd popońym uruchomieniem.
Częstowymi wymiȩczam	1. Zasilacz ma niewość wapiȩcie.	1.Wyreguluj ponownie zasilanie
	2. Czy wlot/wylot powietrza n zostaw zablokowyany.	2. Naleź y zachować odstep wynosZY 50 minut dla wlotu wylotu powietrza.
	Czy temperatura powietrza wlotowej nie jest zbyt wysoz jakichś przyczyn.	3.Wyeliminuj przyczyny.
Nienormalny halas i wibracja	1. Maszyna nie zostawa ustawiona plasko.	1. Połowź maszyny plasko
	2. Łopatka mieszadła zostawa uszkodzona.	2.Wymień ostrze
	3. W reduktorze brakuje olej lub seinen aleje są zanieczyszczzone.	3.Dodaj olej lub wymiȩ olej
	4. Niekotreść ulegaju poluzowaniu	4.Dokróć je
	5. Pasek jest zbyt luźny lub napiȩty	5. Wyreguluj ponownie dzwonek.
