MODE D'EMPLOI WZ-J401 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support

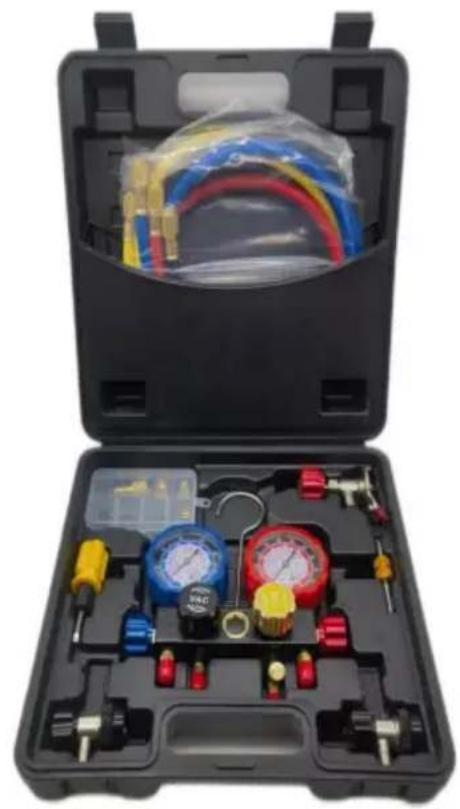

ENSEMBLE DE JAUGES DE COLLECTEUR
MANUEL D'UTILISATION
MODÈLE : WZ-J401
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
ENSEMBLE DE JAUGES DE COLLECTEUR MANUEL D'UTILISATION
Modèle : WZ-J401
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :
ServiceClient@vevor.com
Il s'agit de la notice d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.
Paramètres techniques
| Marque | Vévor |
| Modèle | WZ-J401 |
| Plage de mesure : | -30~500psi (manomètre côté bas)-30-800psi (manomètre côté haut) |
| Réfrigérants | R134A/R12/R410A/R22 |
| Taille du produit (mm) | 310×300×85 |
| Poids du produit (kg) | 3.1 |
Précautions de sécurité
Sécurité et avertissement
SEUL UN PERSONNEL QUALIFIÉ DOIT UTILISER CET APPAREIL
UNITÉ. LA PLUPART DES ÉTATS, PAYS, ETC., PEUVENT EXIGER QUE L'UTILISATEUR POUR OBTENIR UNE LICENCE. VEUILLEZ VÉRIFIER AUPRÈS DE VOTRE AUTORITÉ LOCALE
AGENCE GOUVERNEMENTALE.
Danger – Évitez de respirer les vapeurs de réfrigérant et les vapeurs ou brouillards de lubrifiant.
Respirer des niveaux de concentration élevés peut provoquer une arythmie cardiaque, une perte de conscience, voire provoquer une suffocation. L'exposition peut irriter les yeux, le nez, la gorge et la peau. Veuillez lire les consignes de sécurité du fabricant
Fiche technique pour plus d'informations de sécurité sur les réfrigérants et les lubrifiants.
Danger - RISQUE D'EXPLOSION. Soyez extrêmement prudent lorsque vous travaillez avec fluides frigorigènes inflammables. N'utilisez jamais ce collecteur avec de l'oxygène.
Danger - RISQUE D'EXPLOSION/RUPTURE. NE PAS utiliser ce collecteur avec azote non réglementé, dioxyde de carbone ou autres gaz à très haute pression.
Les gaz non réglementés peuvent provoquer la défaillance des composants d'un système de réfrigération. rupture. Des blessures graves ou la mort peuvent survenir.
Attention - Tous les tuyaux peuvent contenir du liquide réfrigérant sous pression.
avec du réfrigérant peut provoquer des engelures ou d'autres blessures connexes. Portez des vêtements appropriés des équipements de protection individuelle tels que des lunettes de sécurité et des gants. Lors du débranchement d'un tuyau, veuillez faire preuve d'une extrême prudence.
Diagramme de structure du produit
| Partie # Nom de la pièce | Commentaire |
| 1 | 4 voies, conforme aux normes R134a R22 R410aJauge réfrigérant |
| 2 | Tuyau 4 couleurs, se connecte à différents ports |
| 3 | Coupleur Rouge - haute pression ; Bleu - basse pression |
| 4 | Adaptateurs Femelle vers mâle : 12 ” à 14 ” |
Mode d'emploi


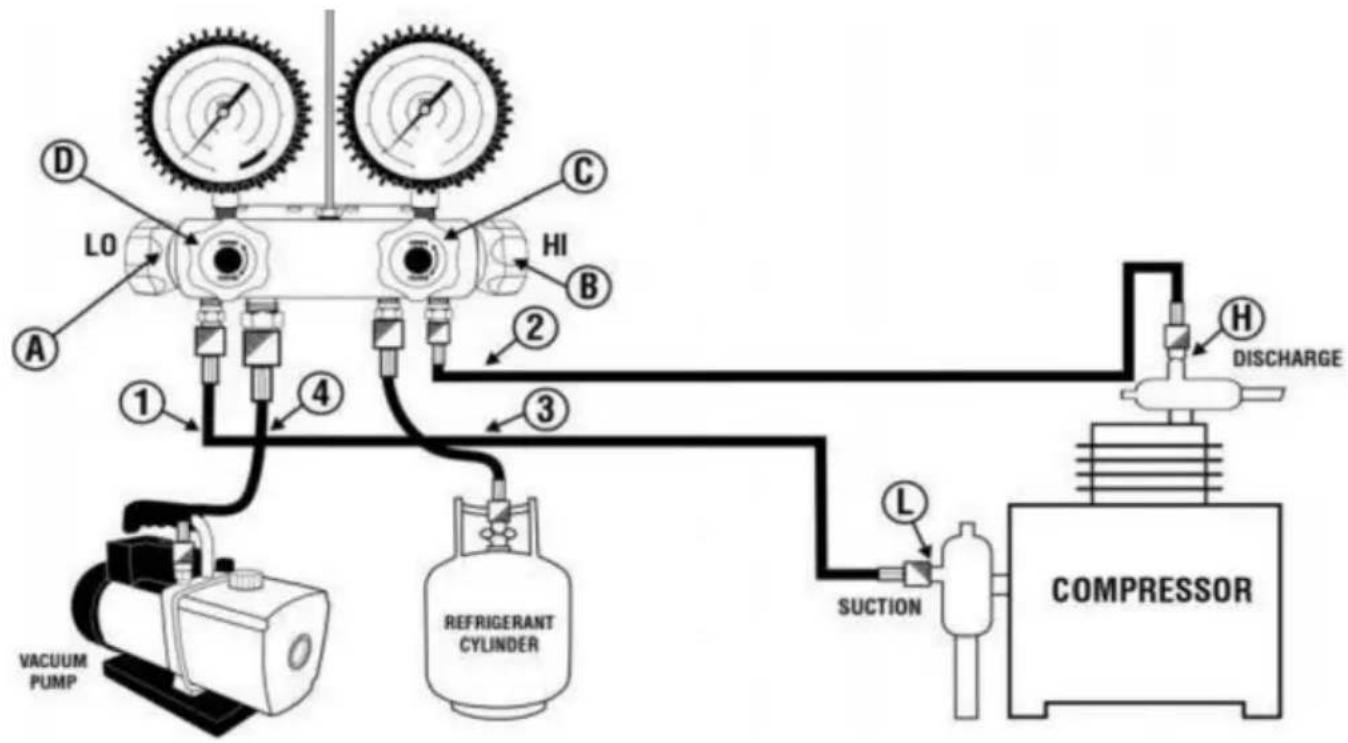

POUR PURGER LES TUYAUX AVEC DU GAZ RÉFRIGÉRANT.
- Connectez les tuyaux comme indiqué avec toutes les vannes fermées sur le COLLECTEUR.
- Connectez sans serrer les tuyaux et au COMPRESSEUR et ports de service respectivement. 3. Ouvrez les vannes et sur COLLECTEUR.
- Ouvrez la vanne sur le réservoir de RÉFRIGÉRANT.
- Ouvrez lentement la vanne du COLLECTEUR jusqu'à ce que le gaz s'échappe à partir des raccords de vannes de service et .
- Serrez les écrous de tuyau et et effectuez les raccordements de la vanne de service.
POUR CHARGER LE SYSTÈME AVEC DE LA VAPEUR CÔTÉ ASPIRATION
- Connectez les tuyaux comme indiqué avec toutes les vannes fermées sur le COLLECTEUR.
- Purgez les tuyaux comme à l'étape I.
- Ouvrez la vanne du réservoir de RÉFRIGÉRANT.
- Ouvrir la vanne sur COLLECTEUR.
- Ouvrir la vanne sur COLLECTEUR.
- Ouvrir la vanne sur le COLLECTEUR
| III | POUR SURVEILLER LES PRESSIONS DU SYSTÈMEA. CONNEXIONSRaccorder les tuyaux comme indiqué avec toutes les vannes fermées sur le COLLECTEUROuvrir les vannes de service et sur le COMPRESSEUR. |
| POUR ÉVACUER LE SYSTÈME1. Raccordez les tuyaux comme indiqué avec toutes les vannes fermées sur le COLLECTEU2. Démarrez la pompe à VIDE.3. Ouvrez la vanne sur le COLLECTEUR.4. Ouvrez les vannes et du COLLECTEUR.5. Ouvrez les vannes de service et sur le COMPRESSEUR. |
Champ d'application
Pour réfrigérant R134A/R12/R410A/R22 uniquement
Analyse des défauts courants
| faute phénomène | cause de l'échec | solution |
| Réfrigération fuite d'agent | L'écart du joint de conversion est trop grand | Serrez l'interrupteur connecteur |
