| Produkttyp | Manometeruppsamlare (tryckmätare) för kylsystem |
| Märke | Vevor |
| Modell | WZ-J401 |
| Mätområde (lågtryck) | -30 till 500 psi |
| Mätområde (högtryck) | -30 till 800 psi |
| Kompatibla köldmedier | R134A, R12, R410A, R22 |
| Mått (L x B x H) | 310 x 300 x 85 mm |
| Vikt | 3.1 kg |
| Vägs konfiguration | 4 vägar |
| Slangarnas färg | 4 färger (röd för högtryck, blå för lågtryck) |
| Medföljande adaptrar | Hona till hane 1/2" till 1/4" |
| Avsedd användning | Påfyllning, evakuering, vakuumpumpning och tryckövervakning |
| Kroppsmaterial | Stål eller legering (ej specificerat, rimlig uppskattning) |
| Ventiltyp | Inbyggda avstängningsventiler på uppsamlaren |
| Säkerhetsföreskrifter | Endast kvalificerad personal; undvik inandning av ångor; använd inte med syre eller gaser med mycket högt tryck |
| Underhåll och rengöring | Rengör med mjuk trasa; undvik aggressiva lösningsmedel |
| Reservdelar och reparationsmöjligheter | Kontakta Vevors kundtjänst för delar och reparationer |
| Garanti | Elektroniskt garantibevis tillgängligt på Vevors webbplats |
| Teknisk support | Support via e-post: ServiceClient@vevor.com |
Vanliga frågor - WZ-J401 Vevor
Användarfrågor om WZ-J401 Vevor
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Manometer i PDF-format gratis! Hitta din manual WZ-J401 - Vevor och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. WZ-J401 av märket Vevor.
BRUKSANVISNING WZ-J401 Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support
FÖRDELAR MÄTARE SET BRUKSANVISNING
MODELL: WZ-J401
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
VEVOR®
FÖRDELAR MÄTARE SET BRUKSANVISNING
Modell: WZ-J401
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
CustomerService@vevor.com
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
Tekniska parametrar
| Stämpla | Vevor |
| Modell | WZ-J401 |
| Mätområde: | -30~500psi (låg sidomått)-30-800psi (Hög sidomått) |
| Köldmedier | R134A/R12/R410A/R22 |
| Produktstorlek ämmy | 310×300×85 |
| Produktvikt (kg) | 3.1 |
Säkerhetsföreskrifter
Säkerhet och varning
ENDAST KVALIFICERAD SERVICEPERSONAL SKA ANVÄNDA DETTA ENHET. DE FLESTA STATER, LÄNDER ETC KAN KRÄVA ANVÄNDAREN SKA LICENSERAS. KONTROLLERA MED DIN LOKAL
MYNDIGHET.
Fara - Undvik att andas in kylmedelsångor och smörjmedelsångor eller -dimma.
Att andas höga koncentrationsnivåer kan orsaka hjärtarytmi, förlust
av medvetande, eller till och med orsaka kvävning. Exponering kan irritera ögon, näsa,
hals och hud. Läs tillverkarens materialsäkerhet
Datablad för ytterligare säkerhetsinformation om köldmedier och smörjmedel.
Fara - EXPLOSIONSRISK. Var extremt försiktig när du arbetar med
brandfarliga köldmedier. Använd aldrig detta grenrör med syre.
Fara - RISK FÖR EXPLOSION/BRIST. ANVÄND INTE detta grenrör med
oreglerat kväve, koldioxid eller andra mycket högtrycksgaser.
Oreglerade gaser kan orsaka komponenter i ett kylsystem
brista. Allvarlig skada eller död kan inträffa.
Varning - Alla slangar kan innehålla flytande köldmedium under tryck. Kontakta
med köldmedium kan orsaka köldskador eller andra relaterade skador. Bär ordentligt personlig skyddsutrustning som skyddsglasögon och handskar.
Var ytterst försiktig när du kopplar bort en slang.

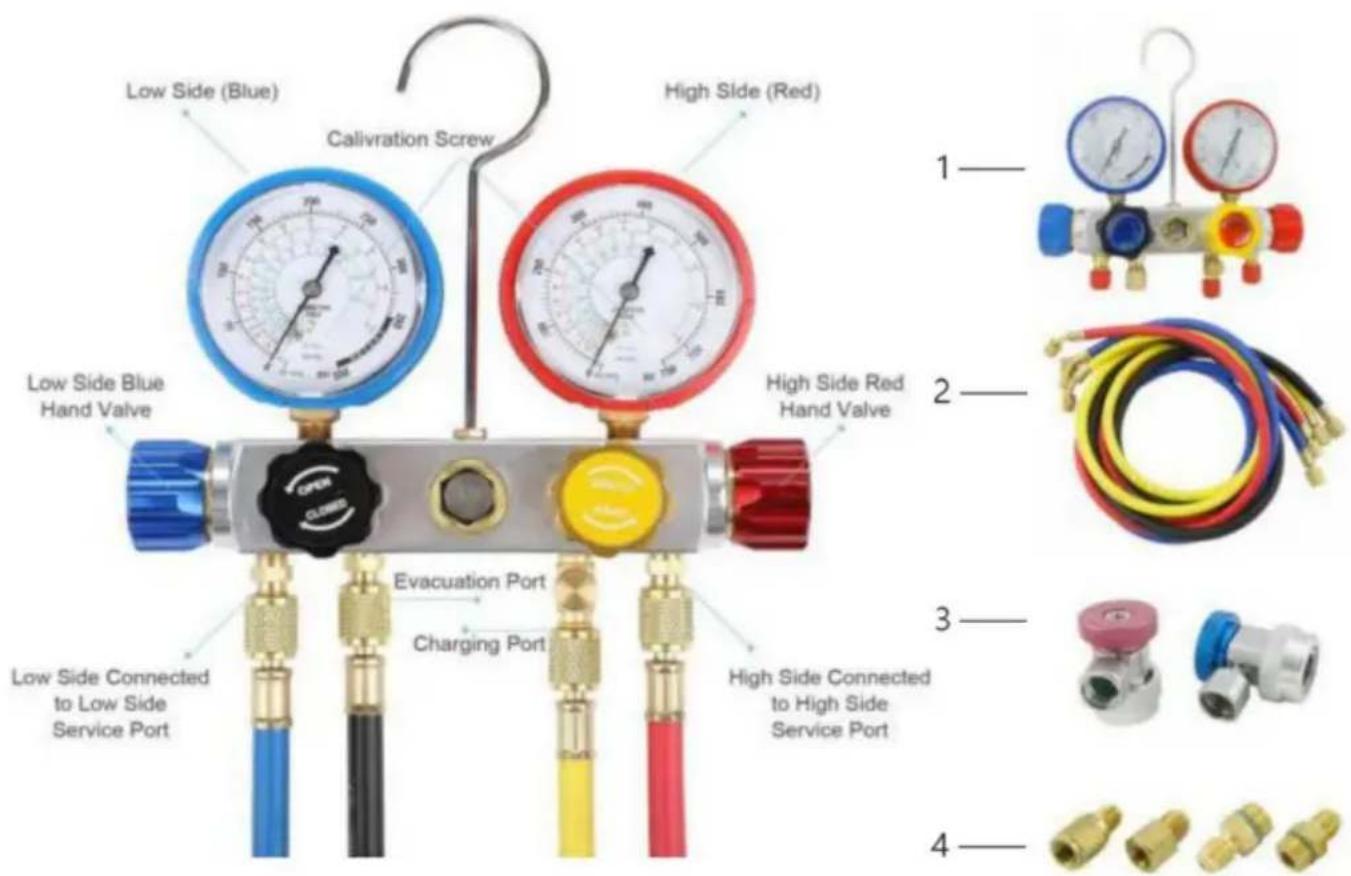

Produktstrukturdiagram
| Del # Delens namn | Kommentar | |
| 1 | 4-vägs, möter R134a R22 R410aSpårviddkylmedel | |
| 2 | Slang | 4 färg, anslut till annan port |
| 3 | Kopplare | Röd - högt tryck; Blå - lågtryck |
| 4 | Adaptrar | Hona till hane: 1⁄2" till 1⁄4" |

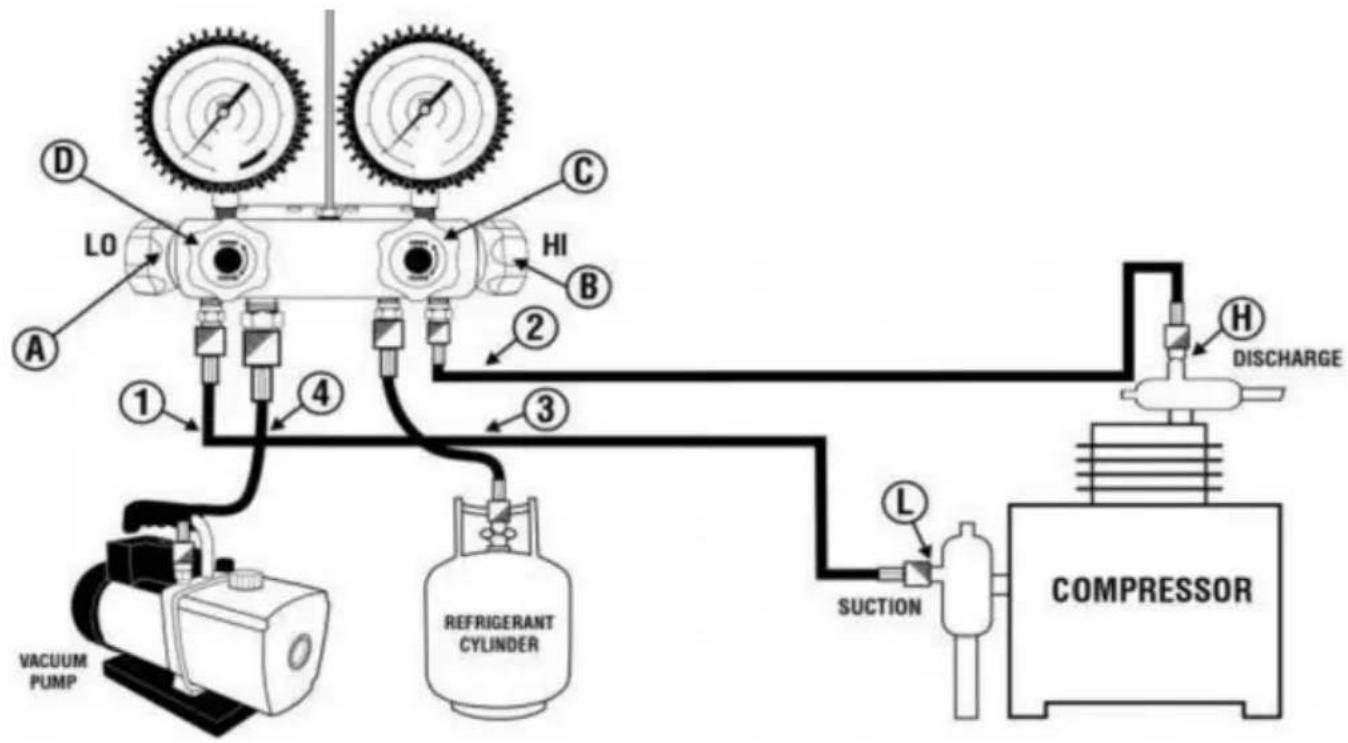

Instruktion för användning
| ÿ | ATT RENSA SLANGAR MED KÖLDGAS.1. Anslut slangarna enligt bilden med alla ventiler stängda på MANIFOLD.2. Koppla löstÿ&ÿ slangarna till KOMPRESSOR & servicehamnar respektive. 3. Öppnaÿ&ÿventilerna på GRENRÖR.4.Öppna ventilen på KÖLDMEDELtanken.5. Öppna saktaÿventilen på MANIFOLD tills gas rinner ut frånÿ&ÿserviceventilanslutningar.6. Dra åtÿ&ÿslangmuttrar på &serviceventilanslutningar. |
| ÿ | ATT LADDA SYSTEM MED ÅNGOR PÅ SUGSIDA1. Anslut slangarna enligt bilden med alla ventiler stängda på MANIFOLD.2. Rensa slangarna som i steg I.3.Öppna ventilen för KÖLMEDELtanken.4.Öppna ventilen påÿMANIFOLD.5. Öppna ventilen påÿMANIFOLD.6.Öppna ventilen påÿMANIFOLD. |
| ÿ | ATT ÖVERVAKA SYSTEMTRYCKA. ANSLUTNINGARAnslut slangarna enligt bilden med alla ventiler stängda på MANIFOLD.Öppna ÿ & ÿ serviceventiler på KOMPRESSOR. |
| ÿ | ATT EVAKUERA SYSTEMAnslut slangarna enligt bilden med alla ventiler stängda på MANIFOLD.Starta VAKUUMpumpen.Öppna ventilen ÿ på MANIFOLDEN.Öppna ÿ & ÿ ventilen på MANIFOLDEN.Öppna ÿ & ÿ serviceventiler på KOMPRESSOR. |
Tillämpningsområde
Endast för R134A/R12/R410A/R22 Köldmedium
Vanlig felanalys
| fel fenomen | felorsak | lösning |
| Kylning agentläckage | Omvandlingsfogspalten är för stor | Dra åt strömbrytaren kontakt |
