Produkttyp	Cylindertryckindikator (kompressionstestare)
Märke	Vevor
Modell	YS-045
Tryckområde	0-1000 PSI
Slanglängd	50 cm
Mått på förvaringslådan	285 x 230 x 75 mm
Medföljande adaptrar	18 adaptrar för injektorer och glödstift (olika gängor: M8, M10, M12, M14, M18, M20, M22, M24)
Avluftningsventil	Ja, för att släppa ut trycket och återställa mätaren
Förvaringslåda	Robust plastlåda medföljer
Huvudfunktion	Mätning av kompression i dieselmotorer
Säkerhet	Använd personlig skyddsutrustning: dammmask, skyddsglasögon, hörselskydd, handskar
Underhåll	Rengör gängorna med en stålborste; håll apparaten ren

Vanliga frågor - YS-045 Vevor

Hur använder jag kompressionstestaren Vevor YS-045?

Låt motorn nå normal drifttemperatur, stäng sedan av den. Ta bort alla glödstift eller injektorer. Skruva in testaren med lämplig adapter i ett hål. Koppla bort bränsleavstängningsmagneten. Ställ gasreglaget i full gasläge och vrid motorn 6 till 8 varv. Läs av max tryck på manometern. För att återställa, tryck på avluftningsventilen.

Vilka adaptrar medföljer testaren?

Satsen innehåller 18 adaptrar: 1 adapter f14mm, 1 skruvadapter M18x1,5, 5 injektorsadaptrar (M24x1,5, M22x1,5, M24x2, M20x1,5, M22x1,5), 1 adapter M18x1,5, 9 glödstiftsadaptrar (M10x1, M8x1, M10x1, M10x1,25, M12x1,25, M10x1,25, M10x1, M10x1) och 2 adaptrar f14mm och f12mm.

Hur avluftar man trycket efter ett test?

Tryck på avluftningsventilens knapp (nummer 21) för att släppa ut trycket och återställa mätaren innan du skruvar loss testaren.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid dammmask, skyddsglasögon, hörselskydd och handskar. Håll barn och djur borta. Bär inte lösa kläder. Håll arbetsområdet rent och fritt från hinder.

Hur underhåller jag kompressionstestaren?

Håll testaren ren. Se till att adaptrarnas gängor inte blir smutsiga. Rengör dem vid behov med en stålborste. Förvara apparaten i dess plastlåda efter användning.

Vilket är det maximala mätbara trycket?

Tryckområdet är 0 till 1000 PSI (cirka 0 till 69 bar).

Passar denna testare för bensinmotorer?

Satsen är utformad för dieselmotorer med glödstift och injektorer. För bensinmotorer skulle du behöva en adapter för tändstift, som inte medföljer.

Hur identifierar jag rätt adapter för mitt fordon?

Kontrollera fordonets manual för att få reda på gängtypen på injektorer eller glödstift. Se sedan i adaptertabellen i instruktionsboken för att välja rätt anslutning.

Vad gör jag om mätaren inte håller trycket?

Kontrollera att anslutningen är ordentligt åtdragen och att packningen är i gott skick. Se till att avluftningsventilen är stängd. Om problemet kvarstår, kontakta teknisk support.

Var hittar jag teknisk support och garanti?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

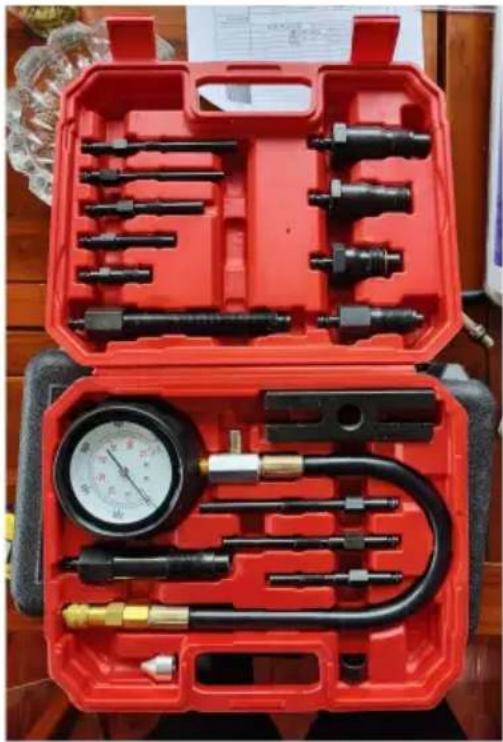

BRUKSANVISNING YS-045 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

CYLINDERTRYCKMÄTARE

MODELL:YS-045

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

CYLINDER

TRYCKMÄTARE

MODELL:YS-045

Har du produktfrågor? Behöver du teknisk support? Kontakta oss

gärna: Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användarna läsa bruksanvisningen noggrant.
	Varning- Var noga med att bära dammasker när du använder detta produkt.
	Varning- Var noga med att bära ögonskydd när du använder detta produkt.
	Varning- Var noga med att bära hörselskydd när du använder detta produkt.
	Varning- Var noga med att bära handskar när du använder denna produkt.

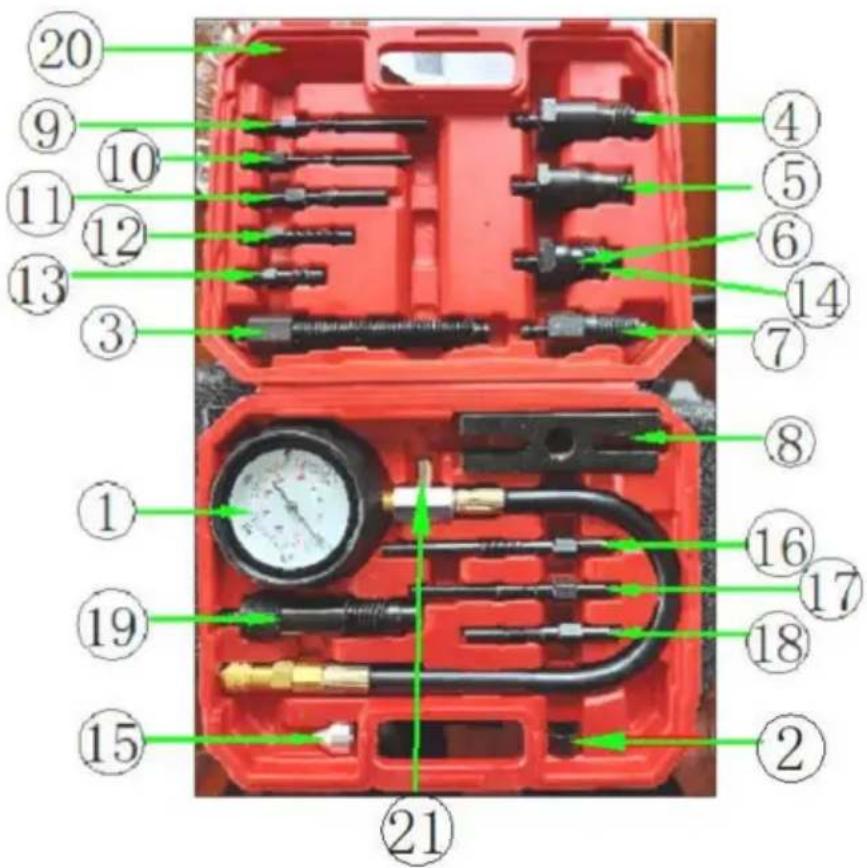

PRODUKTINFORMATION

M av el	YS- 0 4 5
Tryck R an ge	0- 1 0 0 0 ps i
Produktstorlek	28 5* 2 3 0 7 5 mm

INSTALLATIONSINSTRUKTIONER

ÿ Även när den används enligt föreskrifterna är det inte möjligt att eliminera alla kvarstående risker

faktorer. Använd med försiktighet. Om du alls är osäker på rätt och säker sätt att använda denna produkt, försök inte använda den.

ÿ Olyckor kan inträffa där bänkar och arbetsområden är röriga eller smutsiga. Golv måste hållas fria; undvik att arbeta där golvet är halt. Gör inte det skjuta över målet.

ÿ Barn och husdjur ska alltid hållas på säkert avständ från ditt arbete område. Låt inte barn eller outbildade personer använda denna produkt.

Bär inte löst sittande kläder, slipsar, smycken eller andra föremål som kan fastna. Långt här ska täckas eller bindas tillbaka.

ÿ Att använda felaktiga tillbehör kan vara farligt och ogiltigförklara din garanti.

ÿ Före varje användning, kontrollera om någon del av denna produkt är skadad eller saknas, och kontrollera att den fungerar korrekt och utför sin avsedda funktion. Gör inte det använd den om den är defekt.

INNAN ANVÄNDNING

ÿ Identifiera storleken på monteringen som krävs för att motorn ska testas.

ÿ Denna kompressionstestsats innehåller kopplingar som är lämpliga för att ersätta injektorer och glödstift. Se tabellen för detaljer om beslag och gängmönster.

ÿ Batteriet och startsystemet måste vara i gott skick för att säkerställa en noggrant test.

DRIFTSINSTRUKTIONER

WARNING: Håll alltid långt borta från varm/rörlig motor delar. Var noga med att hålla kompressionstestaren från att bli intrasslad i rörliga delar.

FASTSÄTTNING

ÿ Stanna motorn och ta bort alla glödstift eller insprutare (se fordonet tillverkarens manual).

ÿ Kompressionstestaren (med korrekt koppling monterad) kan nu vara skruvas in i ett glödstift/injektorhål. Se till att beslaget är fastskruvat säkert.

ÿ Koppla bort bränsleavstängningssolenoiden för att inaktivera bränsleinsprutningspumpen.

ÿ Med gasreglaget i vidöppet läge, vrid motorn 6-8

ÿ revolutioner. Tryckmätaren (1) registrerar automatiskt det högsta tryck nätt.

ÿ För att släppa trycket och återställa mätaren, tryck på avluftningsventilens knapp (21).

ÿ Kompressionstestaren kan nu skruvas loss och nästa cylinder testas.

UNDERHÅLL

ÿ Håll din kompressionstestare ren. Se till att skruvgängorna inte gör det bli smutsig. Rengör vid behov med en stålborste
