WZ-A301 - Manometer Vevor - Gratis bruksanvisning och manual

Produkttyp	Kylningskollektormanometer
Varumärke	Vevor
Modell	WZ-A301
Mätområde låg sida	-30 till 350 psi
Mätområde hög sida	0 till 500 psi
Kompatibla köldmedier	R134A, R22, R12, R502
Produktmått	285 x 250 x 90 mm
Produktvikt	2,1 kg (alla tillbehör inkluderade)
Strömförsörjning	Mekanisk manometer, utan batteri
Huvudfunktioner	Tryckmätning, köldmediepåfyllning, avluftning, nollställning
Säkerhetsföreskrifter	Använd skyddsglasögon och handskar; överskrid inte 80 % av mätområdet
Underhåll	Kalibrering möjlig: ställ nålen på noll med en skruvmejsel
Rengöring	Torka med en mjuk, torr trasa
Reservdelar	Kontakta Vevor support för reservdelar
Teknisk support	www.vevor.com/support
Certifiering	Kaliforniens proposition 65
Avsedd användning	För utbildade kyl- och luftkonditioneringstekniker

Vanliga frågor - WZ-A301 Vevor

Hur ställer jag in manometerns nollpunkt?

Skruva av linsen, håll centrumskruven med en skruvmejsel och vrid försiktigt nålen mot noll med tummen och pekfingret. Upprepa vid behov. Gäller inte våta mätare.

Vilka köldmedier är kompatibla med WZ-A301?

Kompatibla köldmedier är R134A, R22, R12 och R502.

Vad är mätområdet för manometerns låga och höga sida?

Låg sida mäter -30 till 350 psi, hög sida 0 till 500 psi.

Kan jag använda denna manometer för andra gaser än de listade köldmedierna?

Nej, enheten är endast konstruerad för köldmedierna R134A, R22, R12 och R502. Felaktig användning kan leda till läckage eller skador.

Hur avluftar jag kollektorn före användning?

Efter att ha anslutit ledningarna, öppna ventilen C (DSV) något under en kort stund för att avlägsna luft och fukt, dra sedan åt igen. Avluftningen ska vara minimal.

Vad gör jag vid läckage på kollektorn?

Utför omedelbart ett läckagetest under tryck och reparera eventuella läckor. Överskrid inte 80 % av tryckområdet.

Hur underhåller jag manometern efter användning?

Rengör den med en mjuk, torr trasa. Kontrollera nollpunkten regelbundet och kalibrera vid behov. Förvara den på en torr plats.

Var hittar jag teknisk support för denna produkt?

Du kan kontakta Vevor via e-post på [e-mail] eller besök www.vevor.com/support.

Måste jag bära skyddsutrustning vid användning?

Ja, använd skyddsglasögon och handskar för att undvika kontakt med köldmedier, som kan orsaka skador.

Hur installerar jag kollektorn på en kompressor med serviceventiler?

Fäst ledningarna på ventilerna SSV och DSV. Öppna ventilerna A och B 1/4 till 1/2 varv, avlufta sedan. Följ installationsschemat i manualen för exakta anslutningar.

BRUKSANVISNING WZ-A301 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

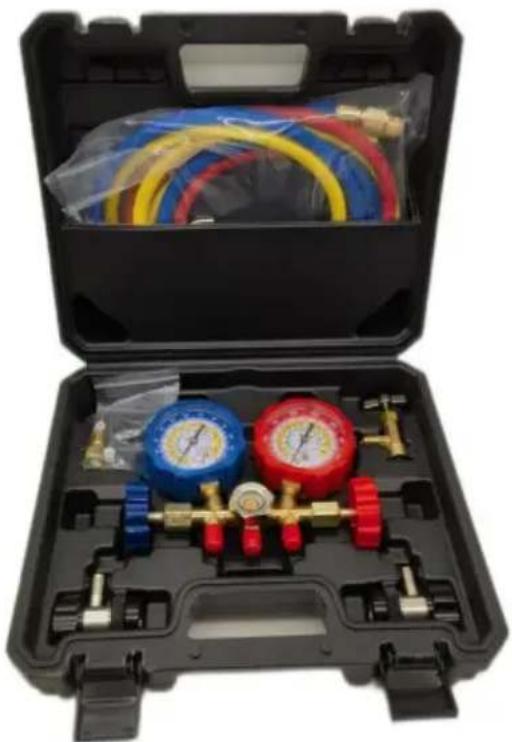

FÖRDELAR MÄTARE SET BRUKSANVISNING

MODELL: WZ-A301

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

FÖRDELAR MÄTARE SET BRUKSANVISNING

Modell: WZ-A301

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Tekniska parametrar

Stämpla	Vevor
Modell	WZ-A301
Mätområde:	-30ÿ350psiÿLåg sidomåttÿÿ0~500psi (hög sidomätare)
Köldmedier	R134A/ R22/ R12/R502
Produktstorlek ÿmmÿ	285×250×90
Produktvikt (kg)	2.1 (Inklusive alla tillbehör)

Säkerhetsföreskrifter

Säkerhet och varning

Varning:

1. Inte överstiga 80 % av det påstådda sortimentet av grenrör vid användning.
2. Felaktig användning kan leda till läckage eller personskada.
3. Läs manualen och bruksanvisningen för grenröret eller utrustningen.
4. Kylmätaren har kalibrerats på fabriken; på grund av hantering och frakt kan den dock vara lätt ojusterad. För att justera, skruva loss och håll fast mittskruven som är fastsatt med skruvmejsel och med
   tumme och pekfinger griper pekaren nära mitten, vrid försiktigt pekaren till noll. Upprepa försiktigt om inte på noll.

VIKTIG:

1. Mätare finns tillgängliga för de flesta köldmedier i °F.
2. Vänligen läs innan du tar ny utrustning i drift Sammansatt gummi bildar tätningar runt ventilskaftet. Dra åt ventilen vrid ett kvarts till ett halvt varv för att ta upp setet innan du börjar arbeta och dra åt efter behov för att hålla tätningen tät.

OBS: Kontrollera att utrustningen tillverkar kataloger eller instruktionsblad för specifika rekommendationer om köldmediefyllning, oljebyte och serviceprocedurer för en viss utrustning.

WARNING! För att förhindra personskador.

Använd skyddsglasögon när du arbetar med kylmedel. Kontakt med köldmedier kan orsaka skador.

Använd handskar när du arbetar med köldmedier. Kontakt med köldmedier kan orsaka skador.

Felaktig användning eller anslutningar kan orsaka läckor eller explosioner. Läs och följ instruktionerna noggrant och vidta försiktighetsåtgärder för att undvik läckor eller explosioner. Bekräfta att alla associerade enheter är det jordade korrekt före användning.

CALIFORNIA PROPOSITION65 Denna produkt innehåller kemikalier känd av delstaten Kalifornien för att orsaka cancer och fosterskador eller annan reproduktionsskada.

Detta grenrör är designat för användning av tekniskt utbildade kyl- och luftkonditioneringstekniker. På grund av ovanligt HÖGT TRYCK OCH FARLIGA GASER IN ALLSTSTEM är att felaktig tillämpning kan leda till skada eller dödsfall. Manufactory varnar för försäljning till eller användning av denna produkt av någon annan än professionellt utbildad personal.

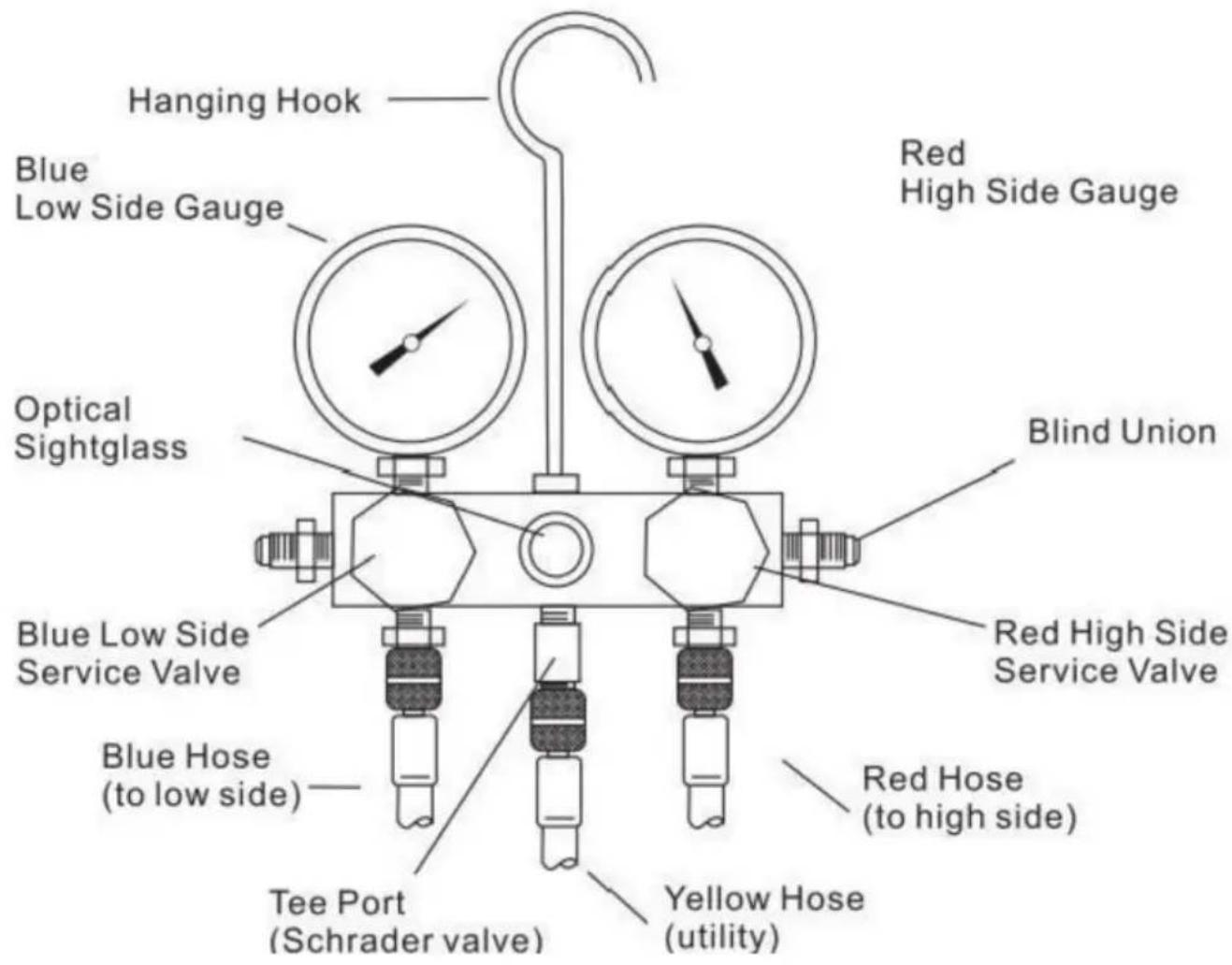

Produktstrukturdiagram

Instruktion för användning

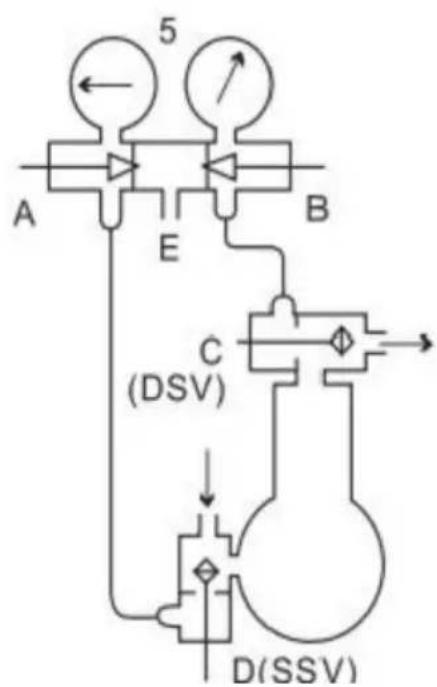

Schematisk installation av manometerfördelare på extern drivkompressor med serviceventiler. A-grenrör sugventil. B-grenrör utloppsventil. C-kompressor utloppsserviceventil (DSV). D-kompressor sugserviceventil (SSV). E-tjänstöppning. 1-Utrensning. 2-Ladda eller tillsätta olja. 3-förbikoppling. 4-Gauge läsning. 5-Båda grenrörsventilerna vrids hela vägen in. Systemet pumpar ånga och både lågt och högt tryck avläses.

Ledningar från grenröret är anslutna till SSV vid D och bör lämnas ett till två varv förlorar medan linan till DSV ska dras åt. Sedan öppna båda grenrörsventilerna vid A och B 1/4 varv till 1/2 varv och lock mittöppningen, E.

Vrid nu (DSV)Cstemin1'8 till 1/4 varv för bara ett ögonblick (knacka på ventil). En våg av högtrycksköldmedium kommer då att rusa genom ledningarna och grenröret och rensningen till atmosfären vid den lösa anslutningen kl D den SSv. Denna anslutning kan sedan dras åt. Rensning är nödvändig för att avlägsna luft och fukt från grenröret och ledningarna. OBS: Rensning måste hållas till ett minimum för att undvika skador på atmosfären.

Testa noggrant för läckor medan grenröret och dess ledningar är under höga tryck. Åtgärda eventuellt läckage omedelbart.

Olika service- och testoperationer kan utföras efter testgrenrör har installerats:

1. Observera drifttrycken genom att:

Stäng ventil A genom att vrida hela vägen in.

Stäng ventil B genom att vrida hela vägen in.

Sprickbildning i baksätet på ventil C.

Sprickbildning i baksätet på ventil D.

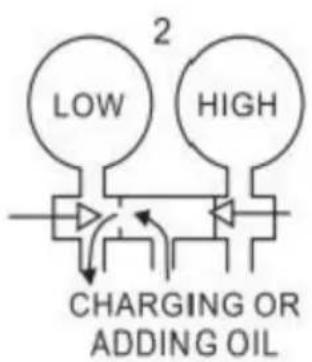

1. Fyll på köldmedium i systemet genom att:

Anslutning av köldmediecylinder till E (endast ånga).

Öppna ventil A.

Stäng ventil B.

Stäng framsätet på ventil D långsamt.

1. Rensa kondensorn genom att:

Stängventil A.

Stäng ventil B.

Sprickbildning i ventil C.

1. Fyll på flytande köldmedium på högsidan genom att:

Anslutning av köldmediecylinder till E.

Stängventil A.

Öppna ventil B.

Mellanlägesventil C.

1. Bygg upp trycket på lågsidan för kontrollinställning eller för att testa för läckor genom att:

Tätning E med tätningslock.

Öppna ventil A.

Stäng ventil C.

OMKALIBRERING AV TRYCK- OCH SAMMANSÄTTNINGSMÄTARE INSTRUKTIONER:

Kylmätaren har kalibrerats på fabriken; men på grund av hantering och frakt kan det vara något ojusterat. Till

justera, skruva loss linsen och håll stadigt i mittskruven fäst med a skruvmejsel, och med tummen och pekfingret greppar pekaren nära mitten, vrid försiktigt pekaren till noll. Upprepa försiktigt om inte på noll.

Den är inte tillgänglig för våtmätare, och våtmätaren kräver inte mätare nollställning.

Tillämpningsområde

Endast för R134A/ R22/ R12/R502 Köldmedium

Vanlig felanalys

fel fenomen	felorsak	lösning
Kylning agentläckage	Omvandlingsfogspalten är för stor	Dra åt strömbrytaren kontakt
