INSTRUKCJA OBSŁUGI WZ-A301 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

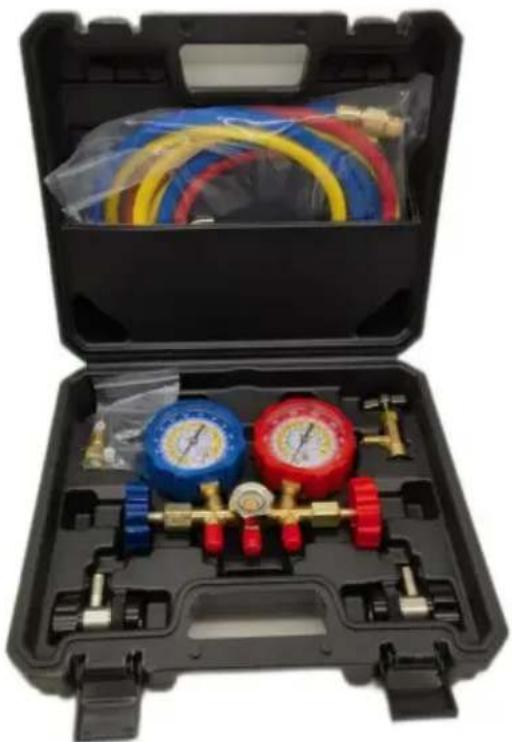

ZESTAW WSKAŻNIKÓW KOLEKTORA INSTRUKCJA OBSŁUGI

MODEL: WZ-A301

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

ZESTAW WSKAŻNIKÓW KOLEKTORA INSTRUKCJA OBSŁUGI

Model: WZ-A301

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Parametry techniczne

Marka	Vevor
Model	WZ-A301
Zakres pomiarowy:	-30 350 psi Manometr strony dolnej0 500 psi wskaźnik po stronie wysokiego ciśnienia
Czynniki chłodnicze	R134A/ R22/ R12/ R502
Rozmiar produktu (mm)	285×250×90
Waga produktu (kg)	2.1 (w tym wszystkie akcesoria)

Środki ostrożności

Bezpieczeństwo i ostrzeżenia

Ostrzeżenie:

1. Nie przekraczać 80% deklarowanego zakresu rozdzielaczy podczas użytkowania.
2. Nieprawidłowa obsługa może spowodować wyciek lub obrażenia ciała.
3. Przeczytaj instrukcję obsługi rozdzielacza lub urządzenia.
4. Wskaźnik temperatury chłodzenia został skalibrowany w fabryce, jednak ze względu na transport i obsługę może być lekko rozregulowany. Aby wyregulować, odkręć i mocno przytrzymaj śrubę środkową zamocowaną śrubokrętem i
   kciuk i palec wskazujący trzymają wskaźnik blisko środka, delikatnie obracając wskaźnik w kierunku zero. Powtórz dokładnie, jeśli nie na zero.

WAŻNY:

1. Dla większości czynników chłodniczych dostępne są wskaźniki wyrażone w °F.
2. Przed uruchomieniem nowego sprzętu należy zapoznać się z treścią niniejszej instrukcji. Mieszanka gumowa tworzy uszczelki wokół trzonka zaworu. Dokręć zawór nakrętkę należy obrócić o ćwierć do pół obrotu, aby podnieść zestaw przed rozpoczęciem pracy i dokręć w razie konieczności, aby zachować szczelność uszczelnienia.

UWAGA: Sprawdź katalog producenta sprzętu lub instrukcje.

aby uzyskać szczegółowe zalecenia dotyczące napełniania czynnikiem chłodniczym, wymiany oleju i procedury serwisowe dla każdego konkretnego urządzenia.

OSTRZEŻENIE! Aby zapobiec obrażeniom ciała.

Noś okulary ochronne podczas pracy z czynnikami chłodniczymi. Kontakt z czynniki chłodnicze mogą powodować obrażenia.

Noś rękawice podczas pracy z czynnikami chłodniczymi. Kontakt z czynniki chłodnicze mogą powodować obrażenia.

Nieprawidłowe użytkowanie lub podłączenie może spowodować wycieki lub wybuchy. Przeczytaj uważnie instrukcję i postępuj zgodnie z nią, a także podejmij środki ostrożności, aby: uniknąć wycieków lub eksplozji. Potwierdź, że wszystkie powiązane urządzenia są prawidłowo uziemione przed użyciem.

PROPOZYCJA KALIFORNII 65 Ten produkt zawiera substancje chemiczne wiadomo, że w stanie Kalifornia powoduje raka i wady wrodzone lub innych szkód reprodukcyjnych.

Kolektor ten przeznaczony jest do użytku przez osoby przeszkolone technicznie technicy serwisu chłodnictwa i klimatyzacji. Ze względu na niezwykle wysokie ciśnienie i niebezpieczne gazy w ALLSTSTEM jest niebezpieczny, niewłaściwe zastosowanie może skutkować obrażeniami ciała lub śmiercią. Producent ostrzega przed sprzedażą lub używaniem tego produktu przez ktokolwiek inny niż personel przeszkolony zawodowo.

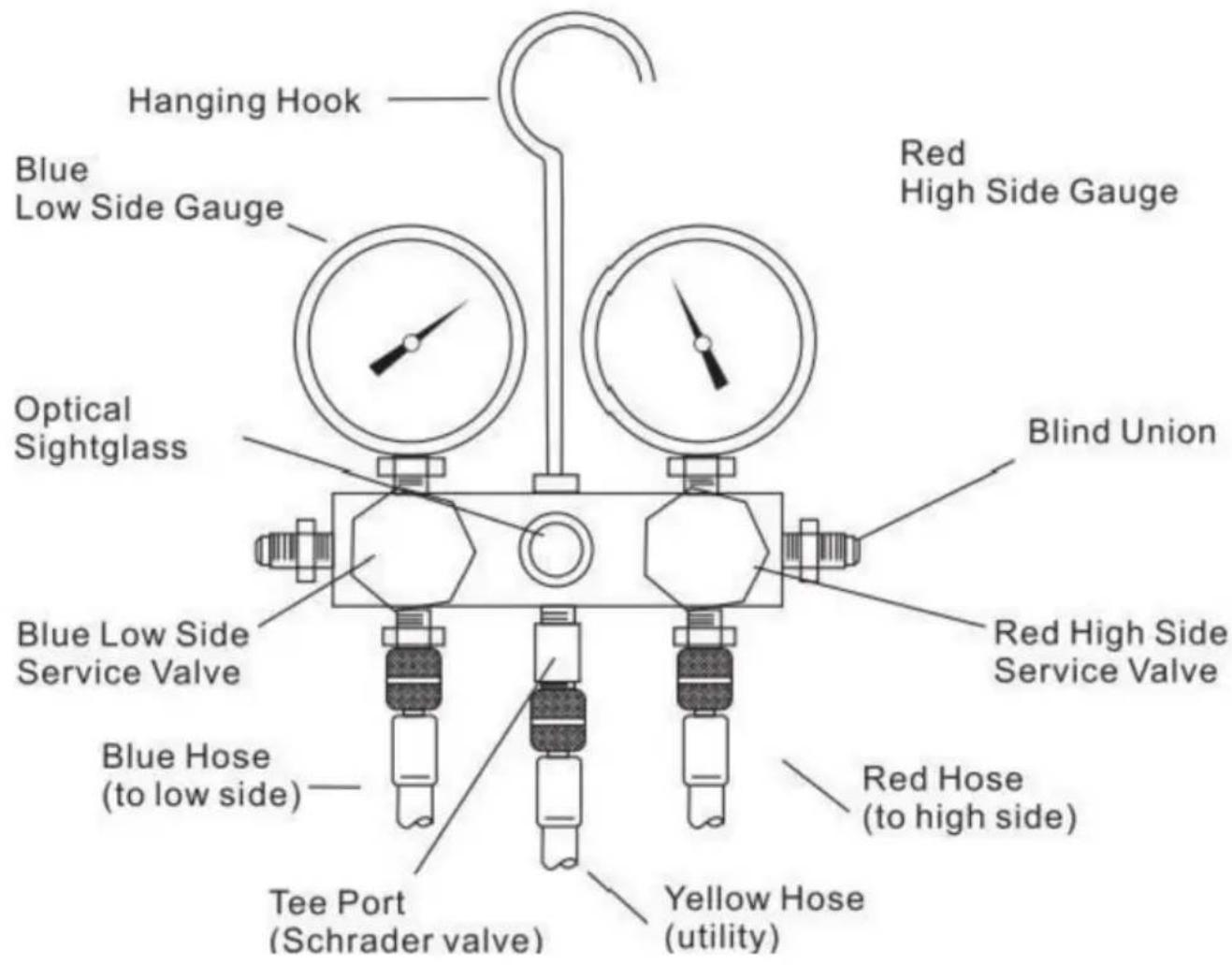

Schemat struktury produktu

Instrukcja użytkowania

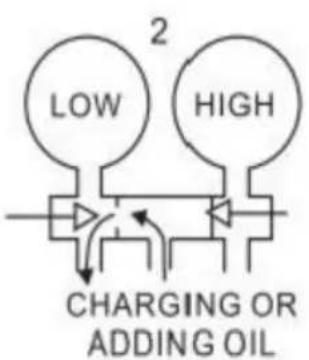

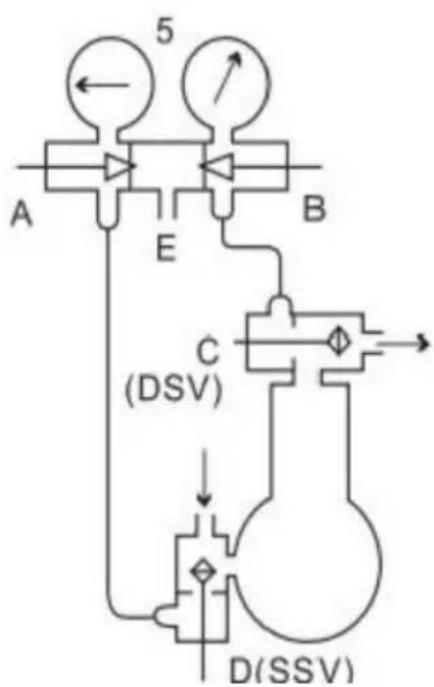

Schemat instalacji kolektora wskaźnikowego na sprężarce z napędem zewnętrznym z zaworami serwisowymi. A-Zawór ssący kolektora. B-Zawór wylotowy kolekto C-Zawór serwisowy wylotu sprężarki (DSV). D-Zawór serwisowy ssania sprężarki (SSV). E-Otwarcie serwisowe. 1-Płukanie. 2-Ładowanie lub uzupełnianie oleju. 3-Omijanie. 4-Odczyt manometru. 5-Oba zawory kolektora są wkręcone do końca. Układ pompuje parę i odczytywane jest zarówno ciśnienie po stronie niskiego, jak i wysokiego ciśnienia.

A E B 5 C (DSV) D(SSV)

1 LOW HIGH PURGING

Przewody z kolektora są podłączone do SSV w punkcie D i powinny zostać pozostawione jeden do dwóch obrotów tracimy, podczas gdy linia do DSV powinna być zaciśnięta. Wtedy otwórz oba zawory rozdzielacza w A i B o 1/4 do 1/2 obrotu i zamknij środkowy otwór,E.

Teraz obróć (DSV)Cstemin1'8 o 1/4 obrotu na chwile (pęknięcia).

zawór). Następnie przez przewody zacznie gwałtownie przepływać czynnik chłodniczy pod wysokim ciśnieniem i kolektor oraz odpowietrzenie do atmosfery przy luźnym połączeniu przy

D SSv. To połączenie można następnie dokręcić. Konieczne jest przepłukanie

aby usunąć powietrze i wilgoć z kolektora i przewodów. UWAGA: Oczyszczanie

należy ograniczyć do minimum, aby nie dopuścić do wyrządzenia szkody atmosferze.

Dokładnie sprawdź szczelność kolektora i jego przewodów, gdy znajdują się one pod wysokim ciśnieniem. ciśnienie. Natychmiast napraw każdy wyciek.

Po zakończeniu prac można wykonać różne czynności serwisowe i testowe.

zainstalowano kolektor testowy:

1. Obserwuj ciśnienie robocze poprzez:

Zamknąć zawór A wkręcając go do końca.

Zamknąć zawór B wkręcając go do końca.

Pęknięcie tylnego gniazda zaworu C.

Pęknięcie tylnego gniazda zaworu D.

1. Wprowadź czynnik chłodniczy do układu w następujący sposób:

Podłączanie butli z czynnikiem chłodniczym do E (tylko para).

Otwieranie zaworu A.

Zamykanie zaworu B.

Powolne zamykanie przedniego gniazda zaworu D.

1. Przedmuchaj skraplacz poprzez:

Zamykanie zaworu A.

Zamykanie zaworu B.

Otwarcie zaworu C.

1. Napełnij stronę wysoką płynem chłodniczym, wykonując następujące czynności:

Podłączanie butli z czynnikiem chłodniczym do E.

Zamykanie zaworu A.

Otwieranie zaworu B.

Zawór środkowy C.

5.Zwiększ ciśnienie po stronie niskiego ciśnienia w celu ustawienia kontroli lub sprawdzenia szczelności poprzez:

Uszczelnienie E za pomocą zaślepki uszczelniającej.

Otwieranie zaworu A.

Zamknij zawór C.

REKALIBRACJA WSKAŹNIKÓW CIŚNIENIA I ZWIĄZKU

INSTRUKCJE:

Wskaźnik chłodzenia został skalibrowany w fabryce; jednak ze względu na obsługę i wysytkę może być nieznacznie rozregulowany.

wyreguluj, odkręć soczewkę i mocno przytrzymaj śrubę centralną zamocowaną za pomocą śrubokręt i kciukiem i palcem wskazującym chwyć wskaźnik w pobliżu

środek, delikatnie obróć wskaźnik do zera. Powtórz ostrożnie, jeśli nie jest na zero.

Nie jest dostępny dla miernika mokrego, a miernik mokry nie wymaga zerowanie wskaźnika.

Zakres stosowania

Tylko dla czynników chłodniczych R134A/ R22/ R12/R502

Analiza typowych błędów

wada zjawisko	przyczyna awarii	rozwiązanie
Chłodzenie wyciek agenta	Szczelina złącza konwersyjnego jest za duży	Dokręć przełącznik złącze
