Produkttyp	Manometerverteiler für Kältemittel
Marke	Vevor
Modell	WZ-A301
Messbereich Niederdruckseite	-30 bis 350 psi
Messbereich Hochdruckseite	0 bis 500 psi
Kompatible Kältemittel	R134A, R22, R12, R502
Produktabmessungen	285 x 250 x 90 mm
Produktgewicht	2,1 kg (alle Zubehörteile inklusive)
Stromversorgung	Mechanisches Manometer, batterielos
Hauptfunktionen	Druckmessung, Kältemittelbefüllung, Entlüftung, Nullstellung
Sicherheitshinweise	Schutzbrille und Handschuhe tragen; 80 % des Bereichs nicht überschreiten
Wartung	Nachkalibrierung möglich: Zeiger mit Schraubendreher auf Null stellen
Reinigung	Mit einem weichen, trockenen Tuch abwischen
Ersatzteile	Kontaktieren Sie den Vevor-Support für Ersatzteile
Technischer Support	www.vevor.com/support
Zertifizierung	California Proposition 65
Verwendungszweck	Für ausgebildete Kälte- und Klimatechniker

Häufig gestellte Fragen - WZ-A301 Vevor

Wie stelle ich den Nullpunkt des Manometers ein?

Schrauben Sie die Linse ab, halten Sie die mittlere Schraube mit einem Schraubendreher fest und drehen Sie den Zeiger vorsichtig mit Daumen und Zeigefinger auf Null. Wiederholen Sie ggf. Nicht für Nassmanometer anwendbar.

Welche Kältemittel sind mit dem WZ-A301 kompatibel?

Die kompatiblen Kältemittel sind R134A, R22, R12 und R502.

Welche Messbereiche hat das Manometer auf der Niederdruck- und Hochdruckseite?

Die Niederdruckseite misst von -30 bis 350 psi, die Hochdruckseite von 0 bis 500 psi.

Kann ich dieses Manometer für andere Gase als die aufgeführten Kältemittel verwenden?

Nein, das Gerät ist nur für die Kältemittel R134A, R22, R12 und R502 ausgelegt. Unsachgemäße Verwendung kann zu Lecks oder Verletzungen führen.

Wie entlüfte ich den Verteiler vor dem Gebrauch?

Nachdem Sie die Leitungen angeschlossen haben, öffnen Sie das Ventil C (DSV) kurzzeitig, um Luft und Feuchtigkeit zu entlüften, und schließen Sie es wieder. Die Entlüftung sollte minimal sein.

Was tun bei einem Leck am Verteiler?

Führen Sie sofort einen Drucklecktest durch und reparieren Sie jedes Leck. Überschreiten Sie nicht 80 % des Druckbereichs.

Wie warte ich das Manometer nach dem Gebrauch?

Reinigen Sie es mit einem weichen, trockenen Tuch. Überprüfen Sie regelmäßig den Nullpunkt und kalibrieren Sie ggf. nach. Lagern Sie es an einem trockenen Ort.

Wo finde ich technischen Support für dieses Produkt?

Sie können Vevor per E-Mail unter [e-mail] kontaktieren oder www.vevor.com/support besuchen.

Muss ich bei der Verwendung Schutzausrüstung tragen?

Ja, tragen Sie Schutzbrille und Handschuhe, um Kontakt mit Kältemitteln zu vermeiden, die Verletzungen verursachen können.

Wie installiere ich den Verteiler an einem Kompressor mit Serviceventilen?

Befestigen Sie die Leitungen an den SSV- und DSV-Ventilen. Öffnen Sie die Ventile A und B um 1/4 bis 1/2 Umdrehung und entlüften Sie dann. Befolgen Sie das Installationsschema im Handbuch für die genauen Anschlüsse.

BEDIENUNGSANLEITUNG WZ-A301 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

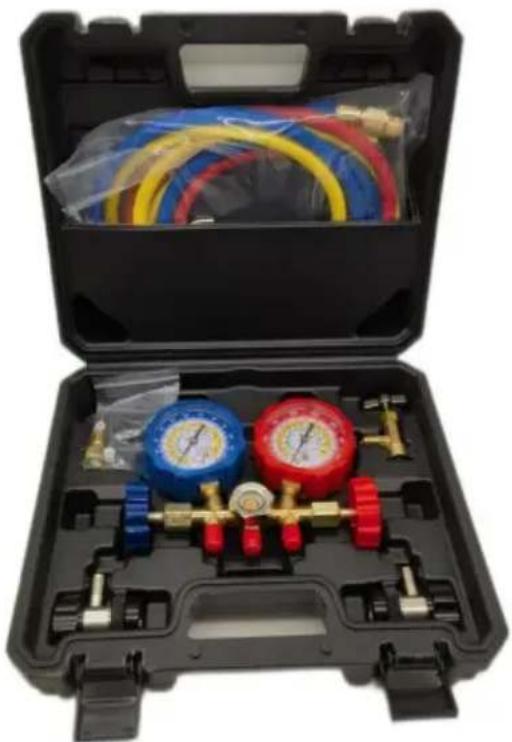

MANIFOLD-MANOMETERSATZ BEDIENUNGSANLEITUNG

MODELL: WZ-A301

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

MANIFOLD-MANOMETERSATZ BEDIENUNGSANLEITUNG

Modell: WZ-A301

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die genaue Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Technische Parameter

Marke	Vevor
Modell	WZ-A301
Messbereich:	-30ÿ350psi (Niederdruckmanometer);0ÿ500psi (Hochdruckmanometer)
Kältemittel	R134A/ R22/ R12/R502
Produktgröße ymmy	285×250×90
Produktgewicht (kg)	2.1 (Einschließlich sämtlichem Zubehör)

Sicherheitsvorkehrungen

Sicherheit und Warnung

Warnung:

1. Bei der Verwendung dürfen 80 % der angegebenen Reichweite der Verteiler nicht überschritten werden.
2. Eine unsachgemäße Bedienung kann zu Leckagen oder Verletzungen führen.
3. Bitte lesen Sie das Handbuch und die Betriebsanleitung des Verteilers oder Geräts.
4. Das Kältemessgerät wurde im Werk kalibriert; aufgrund von Handhabung und Versand kann es jedoch zu leichten Abweichungen kommen. Zum Einstellen die mittlere Schraube mit einem Schraubendreher lösen und festhalten und mit Daumen und Zeigefinger den Zeiger in der Nähe der Mitte greifen, drehen Sie den Zeiger vorsichtig nach Null. Wenn nicht Null, wiederholen Sie den Vorgang sorgfältig.

WICHTIG:

1. Für die meisten Kältemittel sind Messgeräte in °F erhältlich.
2. Bitte vor Inbetriebnahme neuer Geräte lesen.
3. Für die meisten Kältemittel sind Messgeräte in °F erhältlich.
4. Bitte vor Inbetriebnahme neuer Geräte lesen.

Gummimischung bildet Dichtungen um den Ventilschaft. Ziehen Sie die Ventilmutter eine Viertel- bis Halbdrehung fest, um den Satz aufzunehmen, bevor der Betrieb aufgenommen wird, und ziehen Sie sie bei Bedarf erneut fest, um die Abdichtung aufrechtzuerhalten.

HINWEIS: Prüfen Sie den Katalog oder die Bedienungsanleitungen des Geräteherstellers für spezifische Empfehlungen zu Kältemittelfüllung, Ölwechsel und Wartungsverfahren für ein bestimmtes Gerät.

WARNUNG! Zur Vermeidung von Verletzungen.

Tragen Sie eine Schutzbrille, wenn Sie mit Kältemitteln arbeiten. Kontakt mit Kältemittel kann Verletzungen verursachen.

Tragen Sie Handschuhe bei der Arbeit mit Kältemitteln. Kontakt mit Kältemittel kann Verletzungen verursachen.

Bei unsachgemäßer Verwendung oder falschem Anschluss besteht die Gefahr von Lecks oder Explosionen. Lesen und befolgen Sie die Anweisungen sorgfältig und treffen Sie Vorsichtsmaßnahmen, um Leckagen oder Explosionen zu vermeiden. Stellen Sie sicher, dass alle angeschlossenen Geräte vor der Verwendung ordnungsgemäß geerdet sind.

CALIFORNIA PROPOSITION 65: Dieses Produkt enthält Chemikalien, von denen dem Staat Kalifornien bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen.

Dieser Verteiler ist für die Verwendung durch technisch geschultes Personal vorgesehen, z. B. Kälte- und Klimatechniker. Aufgrund des ungewöhnlich hohen Drucks und der gefährlichen Gase in allen Systemen kann eine falsche Anwendung zu Verletzungen oder zum Tod führen. Der Hersteller warnt davor, dass dieses Produkt nur von professionell geschultem Personal verkauft oder verwendet werden darf.

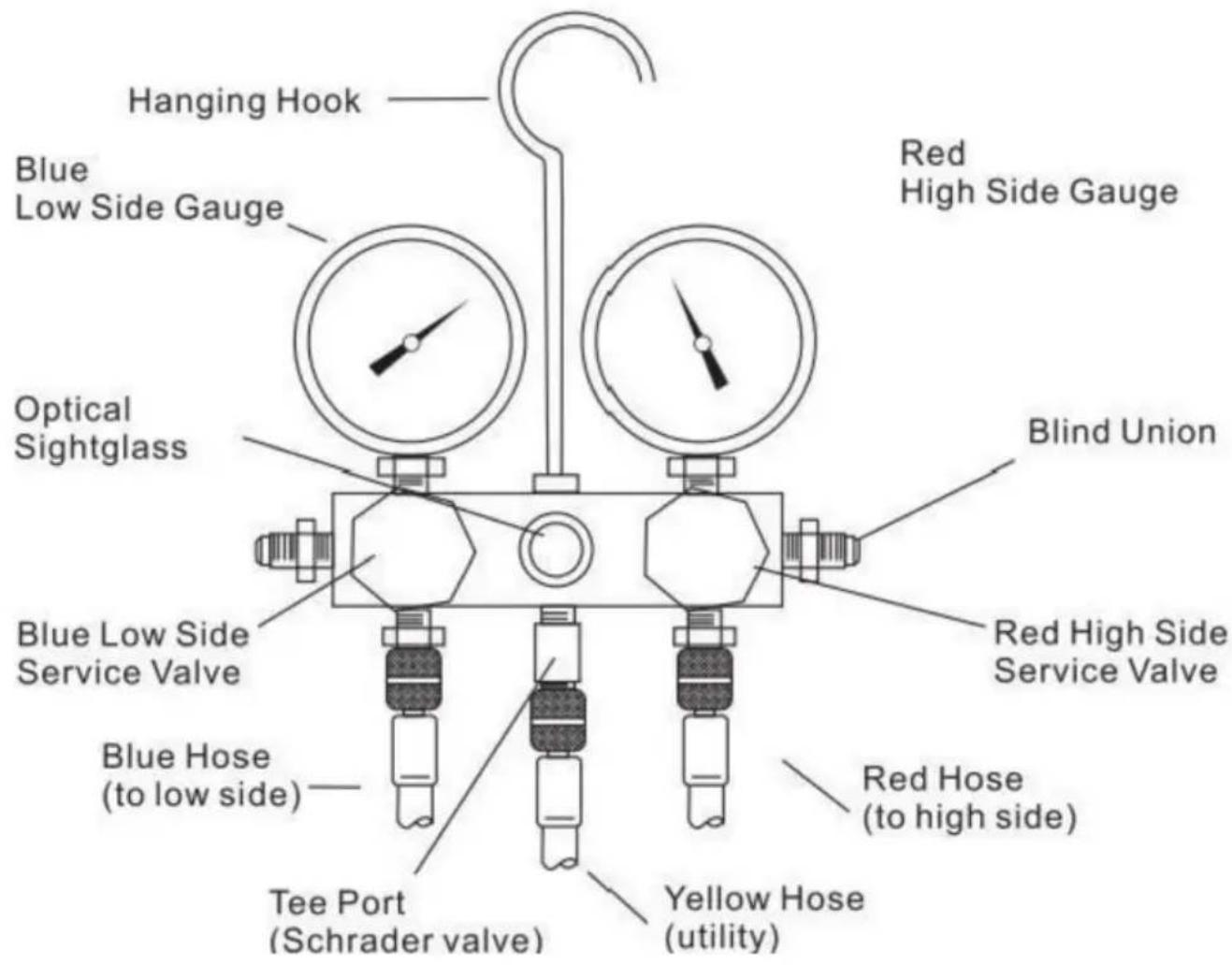

Produktstrukturdiagramm

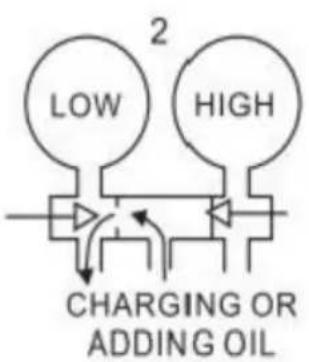

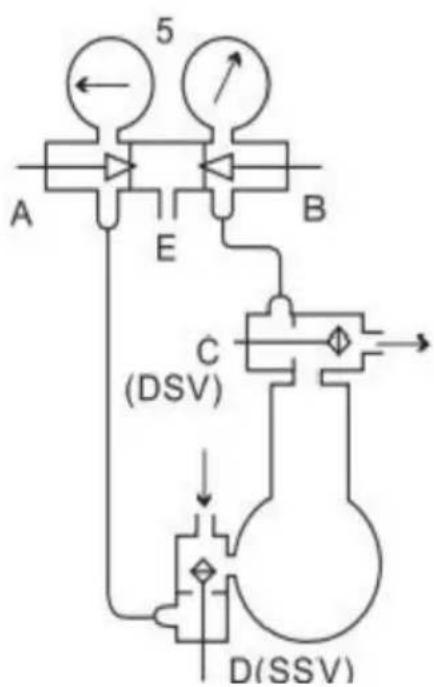

Schematische Darstellung der Installation eines Manometerverteilers an einem Kompressor mit externem Antrieb und Serviceventilen. A: Verteiler-Saugventil. B: Verteiler-Auslassventil. C: Kompressor-Auslass-Serviceventil (DSV). D: Kompressor-Saug-Serviceventil (SSV). E: Serviceöffnung. 1: Entlüften. 2: Laden oder Öl hinzufügen. 3: Umgehen. 4: Messgerätanzeige. 5: Beide Verteilerventile sind ganz hineingedreht. Das System pumpt Dampf und sowohl Nieder- als auch Hochdruck werden abgelesen.

Die Leitungen vom Verteiler werden an D am SSV angeschlossen und sollten

ein bis zwei Umdrehungen gelockert werden, während die Leitung zum DSV festgezogen werden sollte. Dann öffnen Sie beide Verteilerventile bei A und B um 1/4 bis 1/2 Umdrehung und verschließen Sie die mittlere Öffnung, E.

Drehen Sie nun den DSV (C) für einen Moment um eine Vierteldrehung (knacken Sie das Ventil). Ein Schwall Kältemittel mit hohem Druck strömt dann durch die Leitungen und den Verteiler und spült die Atmosphäre an der losen Verbindung an

D (die SSV). Diese Verbindung kann dann festgezogen werden. Eine Entlüftung ist notwendig, um Luft und Feuchtigkeit aus dem Verteiler und den Leitungen zu entfernen. HINWEIS: Das Spülen muss auf ein Minimum beschränkt werden, um eine Schädigung der Atmosphäre zu vermeiden.

Prüfen Sie sorgfältig auf Lecks, während der Verteiler und seine Leitungen unter hohem Druck stehen. Beheben Sie Leckagen sofort.

Nach dem Einbau können verschiedene Wartungs- und Prüfvorgänge durchgeführt werden. Prüfverteiler wurde installiert:

1. Beachten Sie den Betriebsdruck durch:

Ventil A durch vollständiges Hineindrehen schließen.

Ventil B durch vollständiges Hineindrehen schließen.

Aufbrechen des hinteren Sitzes von Ventil C.

Aufbrechen des hinteren Sitzes von Ventil D.

1. Füllen Sie das System mit Kältemittel, indem Sie:

Kältemittelflasche an E anschließen (nur Dampf).

Öffnen des Ventils A.

Ventil B schließen.

Vorderen Sitz von Ventil D langsam schließen.

1. Kondensator entlüften durch:

Ventil A schließen.

Ventil B schließen.

Ventil C öffnen.

1. Füllen Sie flüssiges Kältemittel in die Hochdruckseite durch:

Kältemittelflasche an E anschließen.

Ventil A schließen.

Öffnen von Ventil B.

Mittelstellungsventil C.

1. Bauen Sie auf der Niederdruckseite Druck auf, um die Steuerung einzustellen oder auf Lecks zu prüfen, indem Sie:

Versiegelung E mit Verschlusskappe.

Öffnen des Ventils A.

Schließen Sie Ventil C.

Neukalibrierung von Druck- und Verbundmessgeräten

ANWEISUNGEN:

Das Kältemessgerät wurde im Werk kalibriert. Aufgrund von Handhabung und Versand kann es jedoch zu leichten Abweichungen kommen.

Zum Einstellen schrauben Sie das Objektiv ab und halten die Mittelschraube mit einem Schraubendreher und mit Daumen und Zeigefinger den Zeiger in der Nähe der

Drehen Sie den Zeiger vorsichtig in der Mitte auf Null. Wiederholen Sie den Vorgang sorgfältig, wenn er nicht auf Null steht.

Es ist nicht verfügbar für Nassmessgerät, und das Nassmessgerät erfordert nicht

Nullstellung des Messgeräts.

Geltungsbereich

Nur für Kältemittel R134A/ R22/ R12/R502

Häufige Fehleranalyse

FehlerPhänomen	Fehlerursache	Lösung
Kühlung Der ÜbergangsfugenspaltWirkstoffleckage	ist zu groß	Den Schalter festziehenAnschluss
