MANUALE UTENTE WZ-A301 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

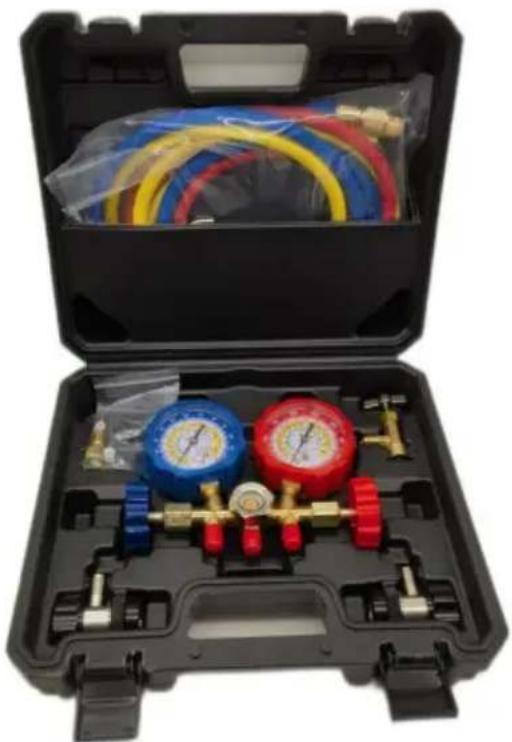

SET MANOMETRO COLLETTORE MANUALE OPERATIVO

MODELLO: WZ-A301

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

SET MANOMETRO COLLETTORE MANUALE OPERATIVO

Modello: WZ-A301

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva la chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Parametri tecnici

Marca	Vevor
Modello	WZ-A301
Campo di misura:	-30ÿ350 psi (indicatore lato basso)0ÿ500psi (manometro lato alto)
Refrigeranti	R134A/R22/R12/R502
Dimensioni del prodotto (mm)	Dimensioni: 285×250×90
Peso del prodotto (kg)	2.1 (compresi tutti gli accessori)

Precauzioni di sicurezza

Sicurezza e avvertenze

Avvertimento:

1. Non superare l'80% della gamma dichiarata di collettori durante l'uso.
2. Un funzionamento non corretto può causare perdite o lesioni personali.
3. Leggere attentamente il manuale e le istruzioni per l'uso del collettore o dell'apparecchiatura.
4. Il misuratore di refrigerazione è stato calibrato in fabbrica; tuttavia, a causa della movimentazione e della spedizione potrebbe essere leggermente fuori regolazione. Per regolarlo, svitare e tenere saldamente fissata la vite centrale con un cacciavite e con pollice e indice afferrano il puntatore vicino al centro, ruotano delicatamente il puntatore verso zero. Ripetere attentamente se non sullo zero.

IMPORTANTE:

1. Per la maggior parte dei refrigeranti sono disponibili indicatori in °F.
2. Si prega di leggere prima di mettere in funzione la nuova apparecchiatura. La gomma composta forma guarnizioni attorno allo stelo della valvola. Stringere la valvola dado di un quarto o mezzo giro per raccogliere il set prima di iniziare l'operazione e stringere nuovamente se necessario per mantenere la tenuta stagna.

NOTA: controllare il catalogo o i fogli di istruzioni del produttore dell'attrezzatura per consigli specifici sulla carica del refrigerante, sul cambio dell'olio e procedure di assistenza per qualsiasi particolare apparecchiatura.

ATTENZIONE! Per prevenire lesioni personali.

Indossare occhiali protettivi quando si lavora con refrigeranti. Contatto con i refrigeranti possono causare lesioni.

Indossare guanti quando si lavora con refrigeranti. Contatto con i refrigeranti possono causare lesioni.

Un uso o collegamenti non corretti possono causare perdite o esplosioni. Leggere e seguire attentamente le istruzioni e prendere precauzioni per evitare perdite o esplosioni. Confermare che tutti i dispositivi associati siano correttamente collegato a terra prima dell'uso.

PROPOSIZIONE 65 DELLA CALIFORNIA Questo prodotto contiene sostanze chimiche noto allo Stato della California come causa di cancro e malformazioni congenite o altri danni riproduttivi.

Questo collettore è progettato per l'uso da parte di personale tecnicamente qualificato tecnici di assistenza per refrigerazione e condizionamento dell'aria. A causa della PRESSIONE INSOLITAMENTE ALTA E GAS PERICOLOSI IN

ALLSTSTEM è che un'applicazione errata potrebbe causare lesioni o morte.

La fabbrica mette in guardia contro la vendita o l'uso di questo prodotto da parte di qualsiasi persona che non sia professionalmente formata.

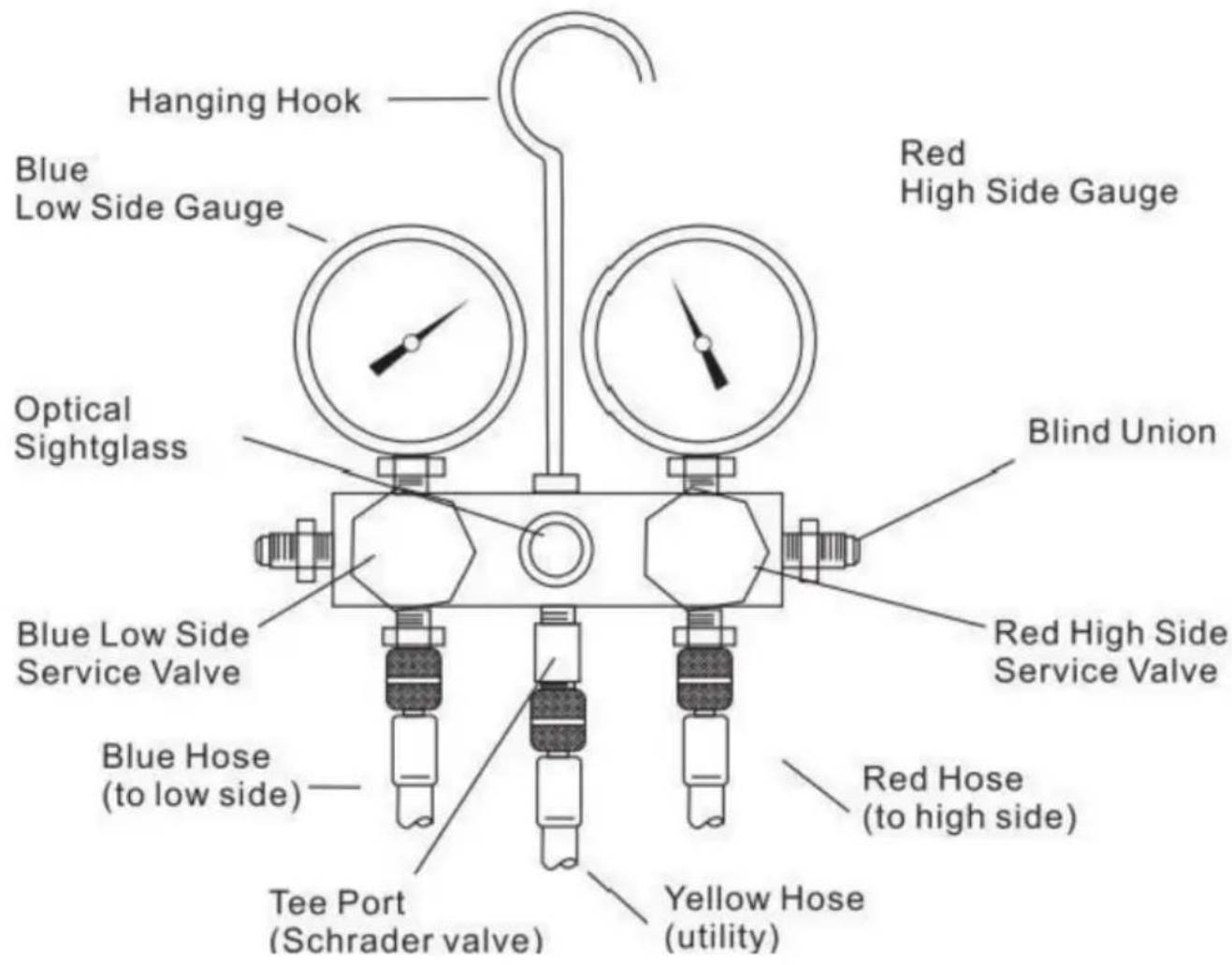

Diagramma della struttura del prodotto

Istruzioni per l'uso

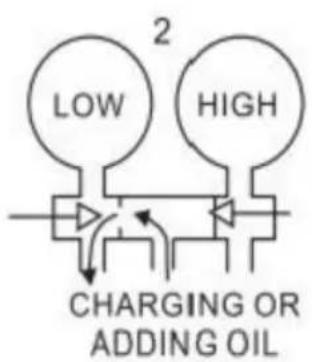

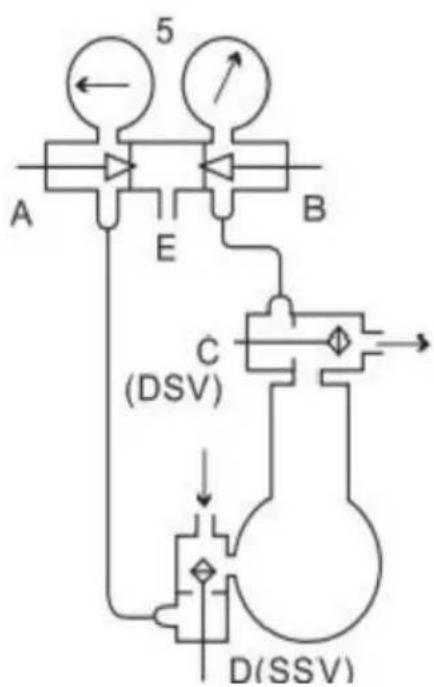

Schema di installazione del collettore di misura su compressore a trasmissione esterna con valvole di servizio. A-Valvola di aspirazione del collettore. B-Valvola di scarico del colletto C-Valvola di servizio di scarico del compressore (DSV). D-Valvola di servizio di aspirazione del compressore (SSV). E-Apertura di servizio. 1-Spurgo. 2-Carica o aggiunta di olio. 3-Bypass. 4-Lettura del manometro. 5-Entrambe le valvole del collettore sono completamente girate. Il sistema sta pompando vapore e vengono lette sia la pressione bassa che quella alt

A E B 5 C (DSV) D(SSV)

1 LOW HIGH PURGING

Le linee dal collettore sono collegate al SSV in D e devono essere lasciate uno o due giri perdono mentre la linea al DSV dovrebbe essere tesa. Quindi aprire entrambe le valvole del collettore in A e B da 1/4 di giro a 1/2 giro e tappare l'apertura centrale, E.

Ora ruotare il(DSV)Cstemin1'8 di 1/4 di giro per un attimo (rompere il valvola). Un'ondata di refrigerante ad alta pressione scorrerà quindi attraverso le linee e il collettore e lo spurgo nell'atmosfera al collegamento allentato a

D il SSv. Questa connessione può quindi essere serrata. È necessario spurgare per rimuovere aria e umidità dal collettore e dalle linee. NOTA: spurgo devono essere ridotte al minimo per evitare danni all'atmosfera.

Verificare attentamente la presenza di perdite mentre il collettore e le sue linee sono sotto pressione elevata pressione. Correggere immediatamente qualsiasi perdita.

Dopo l'operazione possono essere eseguite varie operazioni di assistenza e collaudo. il collettore di prova è stato installato:

1. Osservare le pressioni di esercizio:

Chiudere la valvola A ruotandola completamente.

Chiudere la valvola B ruotandola completamente.

Apertura della sede posteriore della valvola C.

Apertura della sede posteriore della valvola D.

1. Caricare il refrigerante nel sistema:

Collegamento della bombola del refrigerante a E (solo vapore).

Apertura valvola A.

Chiusura valvola B.

Chiudere lentamente la sede anteriore della valvola D.

1. Spurgare il condensatore:

Chiusura valvola A.

Chiusura valvola B.

Apertura della valvola C.

1. Caricare il refrigerante liquido nel lato alto:

Collegamento della bombola del refrigerante a E.

Chiusura valvola A.

Apertura valvola B.

Valvola di posizionamento intermedio C.

1. Aumentare la pressione sul lato basso per l'impostazione del controllo o per verificare la presenza di perdite:

Sigillatura E con tappo di tenuta.

Apertura valvola A.

Chiudere la valvola C.

RICALIBRAZIONE DEL MANOMETRO E DEL MANOMETRO COMPOSTO ISTRUZIONI:

Il misuratore di refrigerazione è stato calibrato in fabbrica; tuttavia, a causa della movimentazione e della spedizione, potrebbe essere leggermente fuori regolazione. Per regolare, svitare la lente e tenere saldamente fissata la vite centrale con un cacciavite, e con il pollice e l'indice afferrando il puntatore vicino al centro, ruotare delicatamente la lancetta sullo zero. Ripetere con attenzione se non sullo zero. Non è disponibile per il misuratore umido e il misuratore umido non richiede azzeramento del calibro.

Ambito di applicazione

Solo per refrigerante R134A/ R22/ R12/R502

Analisi dei guasti comuni

colpa fenomeno	causa di fallimento	soluzione
Refrigerazione perdita di agente	Il divario del giunto di conversione è troppo grande	Stringere l'interruttore connettore
