GEBRUIKSAANWIJZING WZ-A301 Vevor

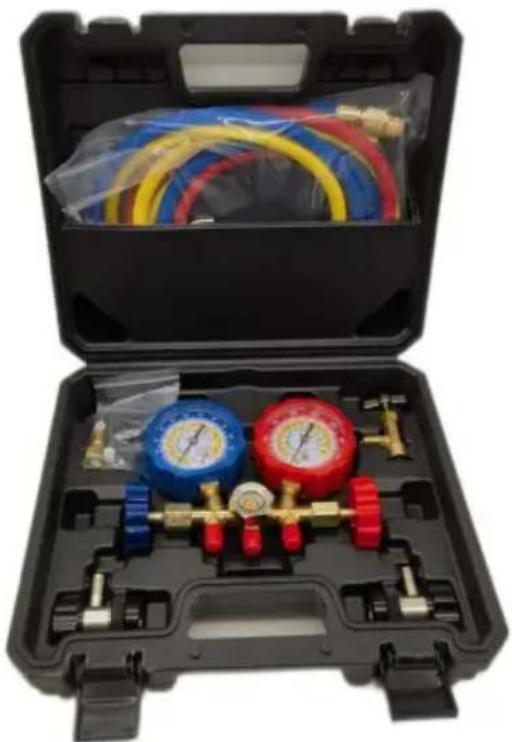

MANIFOLD METER SET GEBRUIKSAANWIJZING

MODEL: WZ-A301

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

MANIFOLD METER SET GEBRUIKSAANWIJZING

Model: WZ-A301

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

Technische parameters

Merk	Vevor
Model	WZ-A301
Meetbereik:	-30ÿ350psi (lagedrukmeter)0ÿ500psi (hogedrukmeter)
Koelmiddelen	R134A/R22/R12/R502
Productgrootte (mm)	285×250×90
Productgewicht (kg)	2.1 (Inclusief alle accessoires)

Veiligheidsmaatregelen

Veiligheid en waarschuwing

Waarschuwing:

1. Overschrijd bij gebruik niet 80% van het opgegeven bereik van de verdeelstukken.
2. Onjuist gebruik kan leiden tot lekkage of persoonlijk letsel.

3. Lees de handleiding en de bedieningsinstructies van het verdeelstuk of de apparatuur.

4. De koelmeter is in de fabriek gekalibreerd; door de behandeling en verzending kan deze echter licht afwijken van de afstelling. Om af te stellen, draait u de middelste schroef los en houdt u deze stevig vast met een schroevendraaier en met

Duim en wijsvinger houden de aanwijzer vast in het midden, draai de aanwijzer voorzichtig naar nul. Herhaal dit zorgvuldig als het niet op nul staat.

BELANGRIJK:

1. Voor de meeste koelmiddelen zijn meters verkrijgbaar in °F.
2. Lees dit aandachtig door voordat u nieuwe apparatuur in gebruik neemt.
   Rubbercompound vormt afdichtingen rond de klepsteel. Draai de klep vast moer een kwart tot een halve slag om de set op te pakken voordat u met de bediening begi en draai ze indien nodig opnieuw vast om de afdichting goed te houden.

OPMERKING: Controleer de catalogus of instructiebladen van de fabrikant van de apparatuur voor specifieke aanbevelingen over koelmiddelvulling, olieverversing en serviceprocedures voor een bepaald stuk apparatuur.

WAARSCHUWING! Om persoonlijk letsel te voorkomen.

Draag een veiligheidsbril bij het werken met koelmiddelen. Contact met Koelmiddelen kunnen letsel veroorzaken.

Draag handschoenen bij het werken met koelmiddelen. Contact met Koelmiddelen kunnen letsel veroorzaken.

Onjuist gebruik of verkeerde aansluitingen kunnen lekkages of explosions veroorzaken. Lees en volg de instructies zorgvuldig en neem voorzorgsmaatregelen om vermijd lekken of explosions. Controleer of alle bijbehorende apparaten zijn vóór gebruik correct geaard zijn.

CALIFORNIA PROPOSITION65 Dit product bevat chemicaliën waarvan bekend is dat ze in de staat Californië kanker en geboorteafwijkingen veroorzaken of andere reproductieve schade.

Dit verdeelstuk is ontworpen voor gebruik door technisch geschoolde

koel- en airconditioning servicetechnici. Vanwege de ongebruikelijk HOGE DRUK EN GEVAARLIJKE GASSEN IN

ALLSTSTEM is dat verkeerd gebruik kan leiden tot letsel of de dood.

Manufactory waarschuwt tegen de verkoop aan of het gebruik van dit product door ander dan professioneel opgeleid personeel.

Productstructuurdiagram

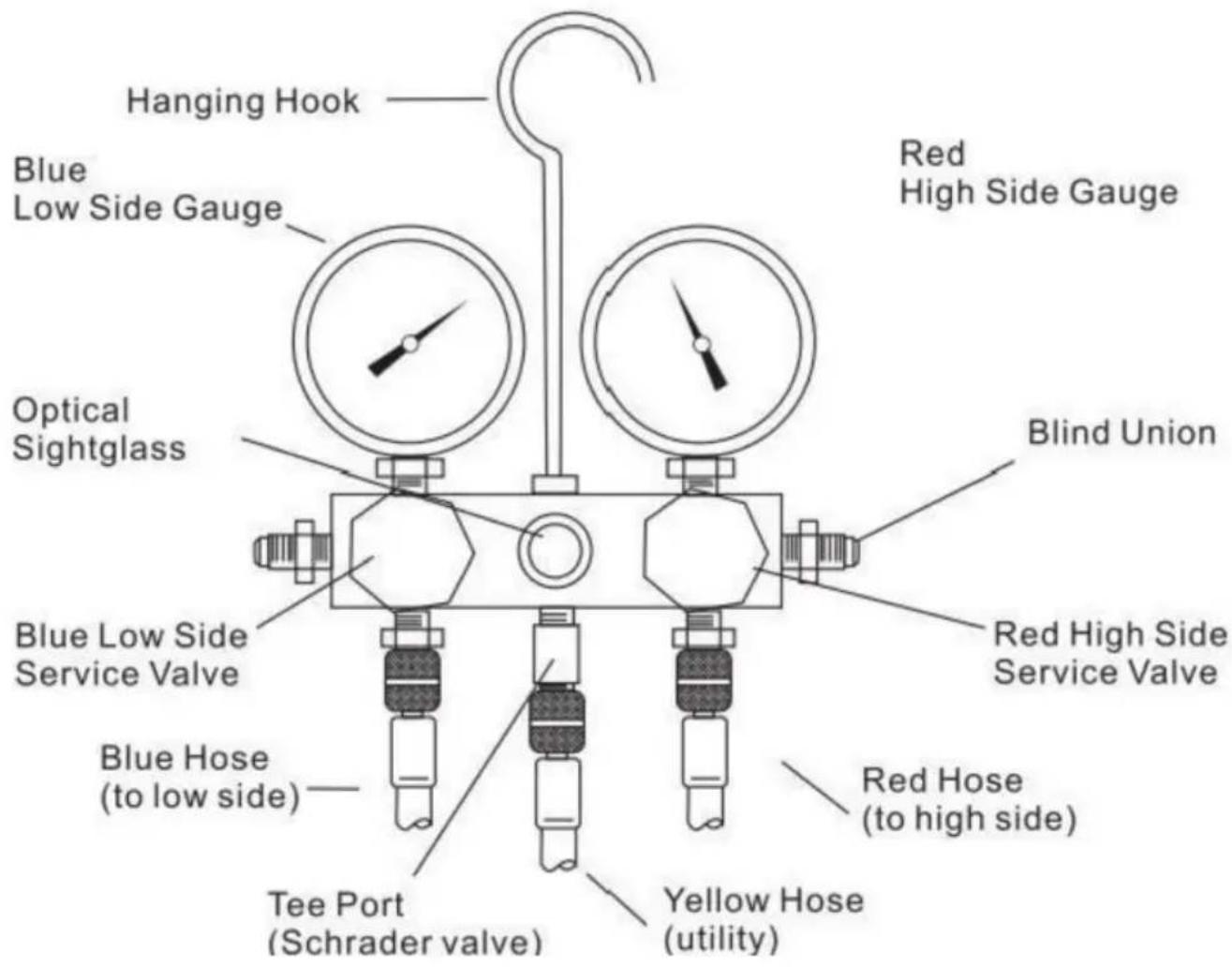

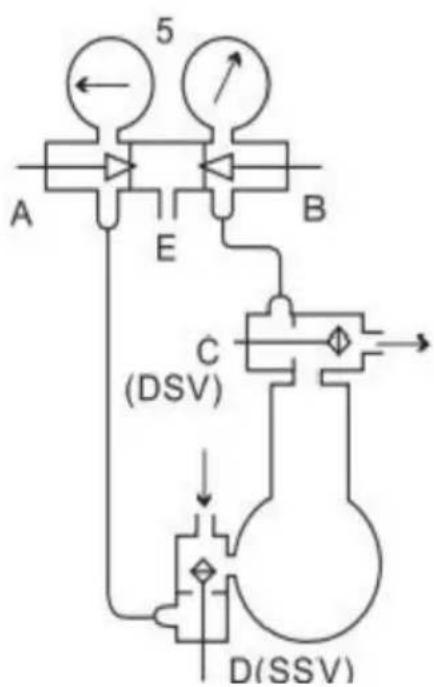

Schema van de installatie van het manometerspruitstuk op de externe aandrijfcompressor met servicekleppen. A-spruitstukzuigklep. B-spruitstukontladingskl C-Compressor Discharge Service Valve (DSV). D-Compressor Suction Service Valve (SSV). E-Servide Opening. 1-Purging. 2-Charging or Adding Oil. 3-Bypassing. 4-Manometer Reading. 5-Beide manifold kleppen zijn helemaal opengedraaid. Het systeem pompt damp en zowel de lage als hoge druk worden gemeten.

A E B 5 C (DSV) D(SSV)

De leidingen van het verdeelstuk zijn bij D aan de SSV bevestigd en moeten worden gelaten een tot twee slagen verliezen terwijl de lijn naar de DSV strakker moet worden gemaakt. Dan Open beide spruitstukkleppen bij A en B 1/4 tot 1/2 slag en sluit ze af de middelste opening,E.

Draai nu de (DSV)Cstemin1'8 een kwartslag voor een moment (kraak de klep). Een golf van hogedrukkoelmiddel zal dan door de leidingen stromen en het verdeelstuk en de purge naar de atmosfeer bij de losse verbinding bij D de SSv. Deze verbinding kan dan worden aangedraaid. Purgeren is noodzakelijk om lucht en vocht uit het verdeelstuk en de leidingen te verwijderen. OPMERKING: Purgen moet tot een minimum beperkt worden om schade aan de atmosfeer te voorkomen.

Controleer zorgvuldig op lekkages terwijl het spruitstuk en de leidingen onder hoge druk staan. druk. Repareer eventuele lekken onmiddellijk.

Na de test kunnen verschillende service- en testwerkzaamheden worden uitgevoerd. testmanifold is geïnstalleerd:

1. Observeer de bedrijfsdruk door:

Sluit klep A door deze geheel in te draaien.

Sluit klep B door deze geheel in te draaien.

Het openbarsten van de achterste klepzitting van klep C.

Het openbarsten van de achterste klepzitting van klep D.

1. Vul het systeem met koelmiddel door:

Koelmiddelcilinder aansluiten op E (alleen damp).

Klep A openen.

Sluitklep B.

Sluit de voorste klepzitting D langzaam.

1. Spoel de condensor door:

Klep A sluiten.

Sluitklep B.

Het openbreken van klep C.

1. Vul vloeibare koelmiddel in de hogedrukzijde door:

Koelmiddelcilinder aansluiten op E.

Klep A sluiten.

Klep B openen.

Middenpositieventiel C.

1. Bouw druk op aan de lage kant om de instelling te controleren of om te testen op lekken door Afdichting E met afsluitdop.

Klep A openen.

Sluit klep C.

HERKALIBRATIE VAN DRUK- EN SAMENGESTELDE METERS INSTRUCTIES:

De koelmeter is in de fabriek gekalibreerd, maar kan door de behandeling en verzending enigszins afwijken.

afstellen, de lens losdraaien en de middelste schroef stevig vastzetten met een schroevendraaier, en met duim en wijsvinger de aanwijzer vastgrijpend bij de centreer, draai de wijzer voorzichtig naar nul. Herhaal dit voorzichtig als hij niet op nul staat.

Het is niet beschikbaar voor natte meters, en de natte meters hebben geen natte meters nodig nulstelling van de meter.

Toepassingsgebied

Alleen voor R134A/ R22/ R12/ R502 koelmiddel

Veelvoorkomende foutanalyse

schuld fenomeen	oorzaak van falen	oplossing
Koeling lekkage van agent	De conversievoegspleet is te groot	Draai de schakelaar vast verbindingsstuk
