Producttype	Manometerverdeelstuk voor koelsystemen
Merk	Vevor
Model	WZ-J401
Meetbereik (lage zijde)	-30 tot 500 psi
Meetbereik (hoge zijde)	-30 tot 800 psi
Compatibele koelmiddelen	R134A, R12, R410A, R22
Afmetingen (L x B x H)	310 x 300 x 85 mm
Gewicht	3.1 kg
Aantal wegen	4 wegen
Slangkleuren	4 kleuren (rood voor hoge druk, blauw voor lage druk)
Inclusief adapters	Vrouwelijk naar mannelijk 1/2" tot 1/4"
Beoogd gebruik	Vullen, aftappen, vacuüm trekken en druk bewaken
Lichaamsmateriaal	Staal of legering (niet gespecificeerd, redelijke schatting)
Type afsluiters	Ingebouwde afsluiters op het verdeelstuk
Veiligheidsmaatregelen	Gebruik uitsluitend door gekwalificeerd personeel; vermijd inademing van dampen; niet gebruiken met zuurstof of gassen onder zeer hoge druk
Onderhoud en reiniging	Reinigen met een zachte doek; agressieve oplosmiddelen vermijden
Reserveonderdelen en repareerbaarheid	Neem contact op met Vevor klantenservice voor onderdelen en reparaties
Garantie	Elektronisch garantiecertificaat beschikbaar op de Vevor-website
Technische ondersteuning	Ondersteuning per e-mail: [e-mail]

Veelgestelde vragen - WZ-J401 Vevor

Welke drukbereiken meet deze manometer WZ-J401?

De lage zijde meet van -30 tot 500 psi, en de hoge zijde van -30 tot 800 psi.

Welke koelmiddelen kunnen met dit verdeelstuk worden gebruikt?

Het is compatibel met de koelmiddelen R134A, R12, R410A en R22.

Hoe de slangen aftappen voor gebruik?

Sluit de slangen aan met alle afsluiters gesloten, open de afsluiter van het koelmiddelreservoir en open vervolgens langzaam de afsluiter van het verdeelstuk totdat het gas uit de aansluitingen ontsnapt.

Hoe het systeem vullen met damp aan de zuigzijde?

Nadat u de slangen hebt afgetapt, opent u de afsluiter van het koelmiddelreservoir en opent u vervolgens de afsluiter van het verdeelstuk om de damp naar de zuigzijde te laten stromen.

Hoe de systeemdrukken bewaken?

Sluit de slangen aan met alle afsluiters gesloten en open vervolgens de serviceafsluiters van de compressor. De manometers tonen de drukken.

Hoe het systeem vacuüm trekken met een vacuümpomp?

Sluit de slangen aan met alle afsluiters gesloten, start de vacuümpomp, open de afsluiter van het verdeelstuk en vervolgens de serviceafsluiters van de compressor.

Wat zijn de belangrijke veiligheidsmaatregelen?

Alleen gekwalificeerd personeel mag dit apparaat gebruiken. Vermijd het inademen van koelmiddeldampen, gebruik het nooit met zuurstof en draag beschermende uitrusting.

Wat te doen bij een koelmiddellek?

Controleer de opening van de conversieafdichting en draai de connector vast. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Welke adapters worden meegeleverd met het verdeelstuk?

Er worden vrouwelijk-naar-mannelijke adapters van 1/2" tot 1/4" meegeleverd.

Waar vind ik technische ondersteuning voor deze manometer?

U kunt contact opnemen met de Vevor-klantenservice per e-mail op [e-mail] of de website www.vevor.com/support raadplegen.

GEBRUIKSAANWIJZING WZ-J401 Vevor

MANIFOLD METER SET GEBRUIKSAANWIJZING

MODEL: WZ-J401

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

MANIFOLD METER SET GEBRUIKSAANWIJZING

Model: WZ-J401

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

Technische parameters

Merk	Vevor
Model	WZ-J401
Meetbereik:	-30~500psi (lagedrukmeter)-30-800psi (hogedrukmeter)
Koelmiddelen	R134A/R12/R410A/R22
Productgrootte (mm)	310×300×85
Productgewicht (kg)	3.1

Veiligheidsmaatregelen

Veiligheid en waarschuwing

ALLEEN GEKWALIFICEERD SERVICEPERSONEEL MAG DEZE APPARAAT BEDIENEN EENHEID. DE MEESTE STATEN, LANDEN ENZ. KUNNEN VEREISEN DAT DE GEBRUIKER OM EEN LICENTIE TE HEBBEN. NEEM CONTACT OP MET UW PLAATSELIJKE OVERHEIDSINSTANTIE.

Gevaar - Vermijd het inademen van koelmiddeldampen en smeermiddeldampen of -nevel. Het inademen van hoge concentratieniveaus kan hartritmestoornissen en verlies van energie veroorzaken van bewustzijn, of zelfs verstikking veroorzaken. Blootstelling kan ogen, neus, keel en huid irriteren. Lees de Material Safety-instructies van de fabrikant

Gegevensblad voor meer veiligheidsinformatie over koelmiddelen en smeermiddelen.

Gevaar - EXPLOSIEGEVAAR. Wees uiterst voorzichtig bij het werken met ontvlambare koelmiddelen. Gebruik dit verdeelstuk nooit met zuurstof.

Gevaar - EXPLOSIE-/BREUKRISICO. Gebruik dit verdeelstuk NIET met ongereguleerde stikstof, koolstofdioxide of andere gassen onder zeer hoge druk. Ongereguleerde gassen kunnen ervoor zorgen dat componenten in een koelsysteem ontbranden. breuk. Ernstig letsel of de dood kan optreden.

Let op - Alle slangen kunnen vloeibaar koelmiddel onder druk bevatten. Contact

met koelmiddel kan bevriezing of andere gerelateerde verwondingen veroorzaken. Draag geschikte persoonlijke beschermingsmiddelen zoals een veiligheidsbril en handschoenen.

Wees uiterst voorzichtig wanneer u een slang loskoppelt.

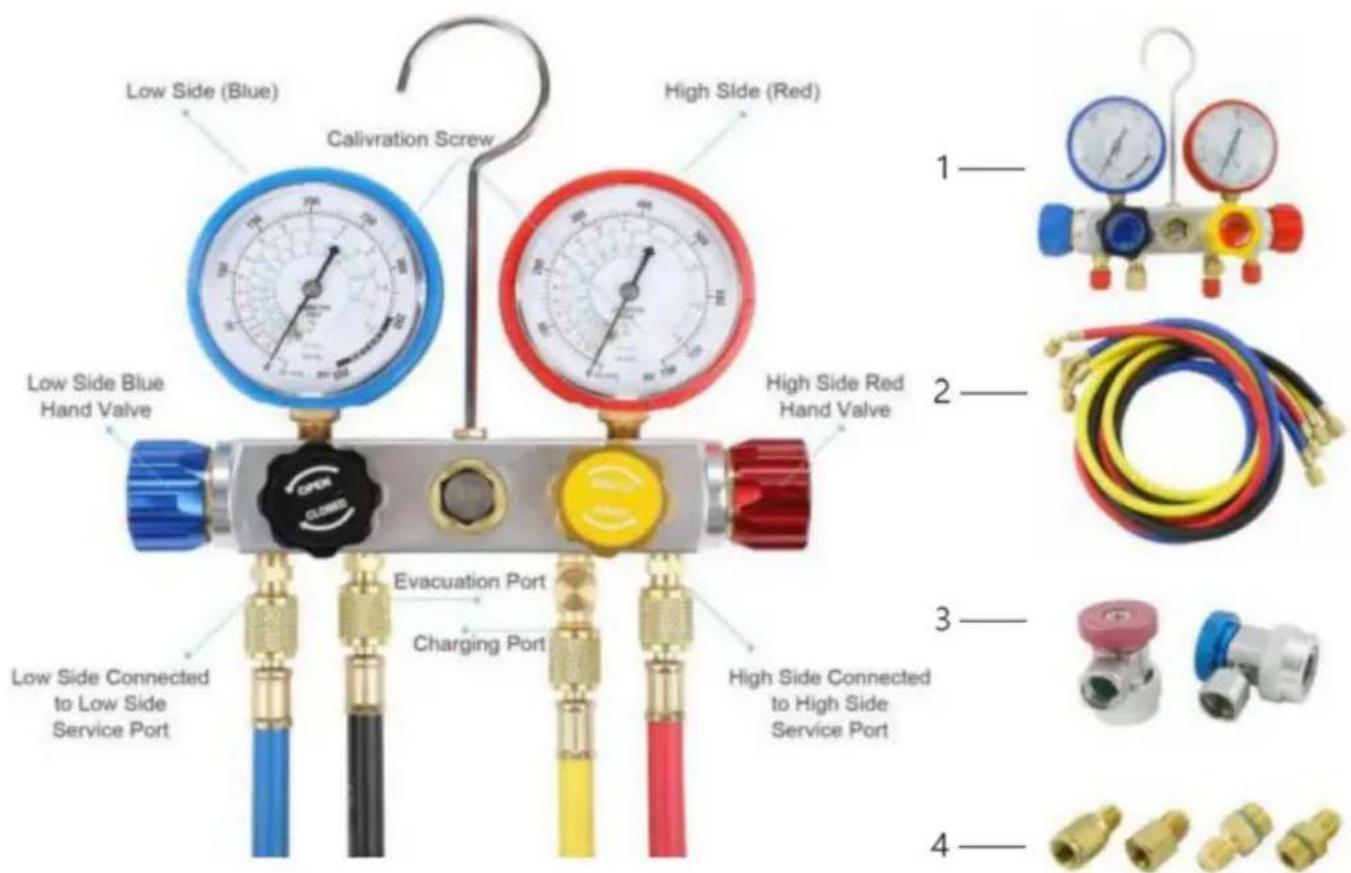

Productstructuurdiagram

Deel #	Onderdeelnaam	Opmerking
1	Graadmeter	4-weg, voldoet aan R134a R22 R410a koelmiddel
2	Slang	4 Kleur, aansluiten op verschillende poorten
3	Koppeling	Rood - hoge druk; Blauw - lage druk
4	Adapters	Vrouwelijk naar mannelijk: 1⁄2" tot 1⁄4"

Gebruiksaanwijzing

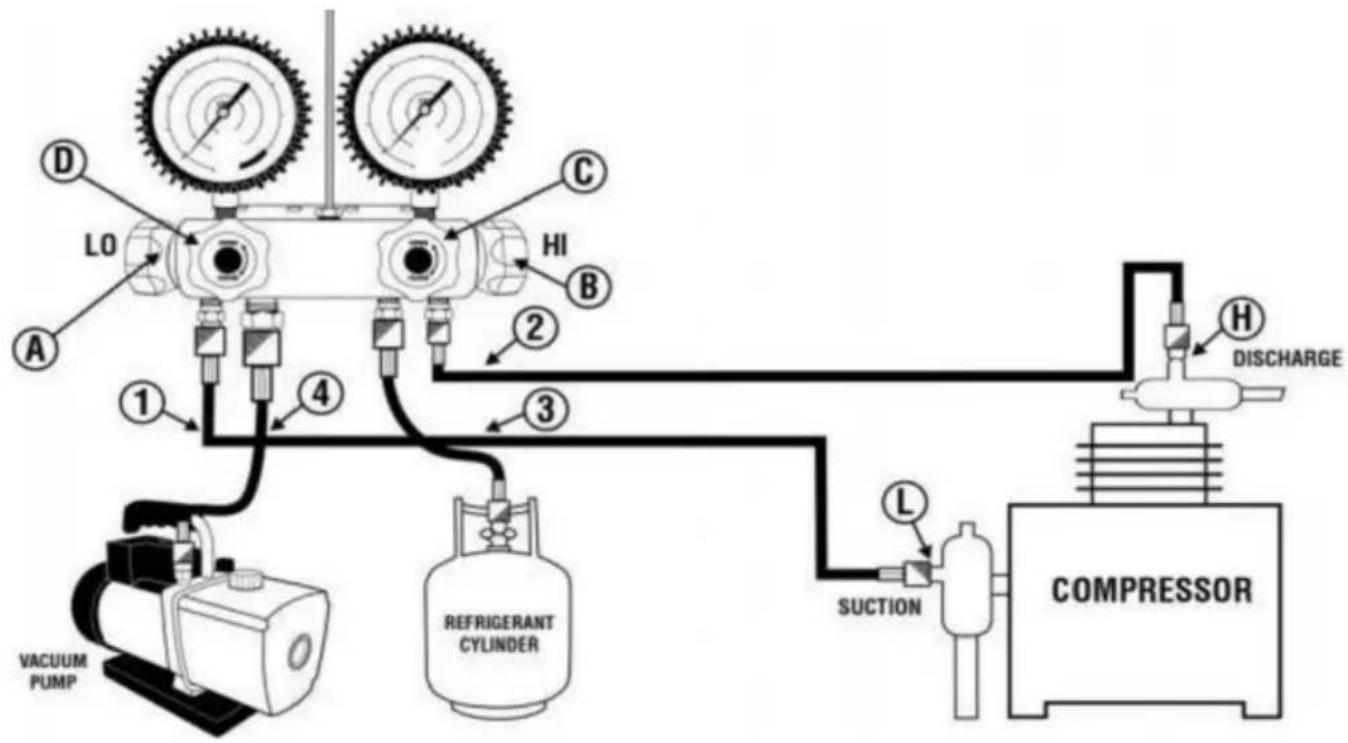

	OM SLANGEN TE SPOELEN MET KOELMIDDELGAS.1. Sluit de slangen aan zoals afgebeeld, met alle kleppen op het MANIFOLD geslote2. Sluit de slangen en losjes aan op de COMPRESSOR en servicepoorten respectievelijk. 3. Open & kleppen op VERDEELSTUK.4. Open de klep op de KOELMIDDELtank.5. Open langzaam de -klep op het MANIFOLD totdat er gas ontsnapt van & serviceklepaansluitingen.6. Draai de en slangmoeren vast op de aansluitingen van de serviceklep.
	OM HET SYSTEEM TE VULLEN MET DAMP AAN DE ZUIGZIJDE1. Sluit de slangen aan zoals afgebeeld, met alle kleppen op het MANIFOLD geslote2. Spoel de slangen schoon zoals in stap I.3. Open de klep van de KOELMIDDELtank.4. Open de klep op MANIFOLD.5. Open de klep op MANIFOLD.6. Open de klep op het MANIFOLD.
	OM DE SYSTEEMDRUKKEN TE MONITORENA. VERBINDINGENSluit de slangen aan zoals afgebeeld, met alle kleppen op het MANIFOLD geslotenOpen de en servicekleppen op de COMPRESSOR.
	OM HET SYSTEEM TE EVACUERENSluit de slangen aan zoals afgebeeld, met alle kleppen op het MANIFOLD geslotenStart de VACUÜMpomp.Open klep op MANIFOLD.Open de & klep op het MANIFOLD.Open de en servicekleppen op de COMPRESSOR.

Toepassingsgebied

Alleen voor R134A/R12/R410A/R22-koelmiddel

Veelvoorkomende foutanalyse

schuld fenomeen	oorzaak van falen	oplossing
Koeling lekkage van agent	De conversievoegspleet is te groot	Draai de schakelaar vast verbindingsstuk

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat
