Tipo di prodotto	Collettore di manometri per sistema di refrigerazione
Marca	Vevor
Modello	WZ-J401
Campo di misura (lato basso)	-30 a 500 psi
Campo di misura (lato alto)	-30 a 800 psi
Refrigeranti compatibili	R134A, R12, R410A, R22
Dimensioni (L x l x H)	310 x 300 x 85 mm
Peso	3.1 kg
Configurazione vie	4 vie
Colore dei tubi	4 colori (rosso per alta pressione, blu per bassa pressione)
Adattatori inclusi	Femmina a maschio 1/2" a 1/4"
Utilizzo previsto	Caricamento, evacuazione, messa in vuoto e monitoraggio delle pressioni
Materiale del corpo	Acciaio o lega (non specificato, stima ragionevole)
Tipo di valvole	Valvole di arresto integrate sul collettore
Precauzioni di sicurezza	Utilizzo solo da personale qualificato; evitare l'inalazione di vapori; non utilizzare con ossigeno o gas ad altissima pressione
Manutenzione e pulizia	Pulire con un panno morbido; evitare solventi aggressivi
Parti di ricambio e riparabilità	Contattare il servizio clienti Vevor per parti e riparazioni
Garanzia	Certificato di garanzia elettronico disponibile sul sito Vevor
Assistenza tecnica	Supporto via email: [e-mail]

Domande frequenti - WZ-J401 Vevor

Quali gamme di pressione misura questo manometro WZ-J401?

Il lato basso misura da -30 a 500 psi, e il lato alto da -30 a 800 psi.

Quali refrigeranti si possono usare con questo collettore?

È compatibile con i refrigeranti R134A, R12, R410A e R22.

Come spurgare i tubi prima dell'uso?

Collegare i tubi con tutte le valvole chiuse, aprire la valvola del serbatoio del refrigerante quindi aprire lentamente la valvola del collettore finché il gas non fuoriesce dai raccordi.

Come caricare il sistema in vapore lato aspirazione?

Dopo aver spurgato i tubi, aprire la valvola del serbatoio del refrigerante quindi aprire la valvola del collettore per far passare il vapore verso l'aspirazione.

Come monitorare le pressioni del sistema?

Collegare i tubi con tutte le valvole chiuse, quindi aprire le valvole di servizio del compressore. I manometri mostreranno le pressioni.

Come evacuare il sistema con una pompa da vuoto?

Collegare i tubi con tutte le valvole chiuse, avviare la pompa da vuoto, aprire la valvola del collettore poi le valvole di servizio del compressore.

Quali sono le precauzioni di sicurezza importanti?

Solo personale qualificato deve utilizzare questo apparecchio. Evitare di respirare i vapori di refrigerante, non usarlo mai con ossigeno e indossare dispositivi di protezione.

Cosa fare in caso di perdita di refrigerante?

Controllare il gioco della guarnizione di conversione e serrare il connettore. Se il problema persiste, contattare il servizio clienti.

Quali adattatori sono forniti con il collettore?

Adattatori femmina a maschio da 1/2" a 1/4" sono inclusi.

Dove trovare l'assistenza tecnica per questo manometro?

Puoi contattare il servizio clienti Vevor via email a [e-mail] o visitare il sito www.vevor.com/support.

MANUALE UTENTE WZ-J401 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SET MANOMETRO COLLETTORE MANUALE OPERATIVO

MODELLO: WZ-J401

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

SET MANOMETRO COLLETTORE MANUALE OPERATIVO

Modello: WZ-J401

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva la chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Parametri tecnici

Marca	Vevor
Modello	WZ-J401
Campo di misura:	-30~500 psi (indicatore lato basso)-30-800 psi (indicatore lato alto)
Refrigeranti	R134A/R12/R410A/R22
Dimensioni del prodotto (mm)	Dimensioni: 310×300×85
Peso del prodotto (kg)	3.1

Precauzioni di sicurezza

Sicurezza e avvertenze

SOLO PERSONALE DI ASSISTENZA QUALIFICATO DOVREBBE UTILIZZARE QUESTO DISPOSITIVO UNITÀ. LA MAGGIOR PARTE DEGLI STATI, DEI PAESI ECC., POTREBBERO RICHIEDERE ALL'UTENTE PER OTTENERE LA LICENZA. VERIFICARE CON IL PROPRIO UFFICIO LOCALE AGENZIA GOVERNATIVA.

Pericolo - Evitare di respirare i vapori del refrigerante e i vapori o la nebbia del lubrificante.

L'inalazione di livelli elevati di concentrazione può causare aritmie cardiache, perdita

di coscienza, o addirittura causare soffocamento. L'esposizione può irritare occhi, naso, gola e pelle. Si

prega di leggere le istruzioni per la sicurezza dei materiali del produttore.

Scheda tecnica per ulteriori informazioni sulla sicurezza di refrigeranti e lubrificanti.

Pericolo - RISCHIO DI ESPLOSIONE. Usare estrema cautela quando si lavora con

refrigeranti infiammabili. Non utilizzare mai questo collettore con ossigeno.

Pericolo - RISCHIO DI ESPLOSIONE/ROTTURA. NON utilizzare questo collettore con

azoto non regolato, anidride carbonica o altri gas ad altissima pressione.

I gas non regolati possono causare la rottura dei componenti di un sistema di refrigerazione

rottura. Possono verificarsi gravi lesioni o morte.

Attenzione - Tutti i tubi flessibili possono contenere refrigerante liquido sotto pressione. Contattare

con refrigerante può causare congelamento o altre lesioni correlate. Indossare indumenti adeguati dispositivi di protezione individuale quali occhiali e guanti di sicurezza.

Quando si scollega un tubo, prestare la massima attenzione.

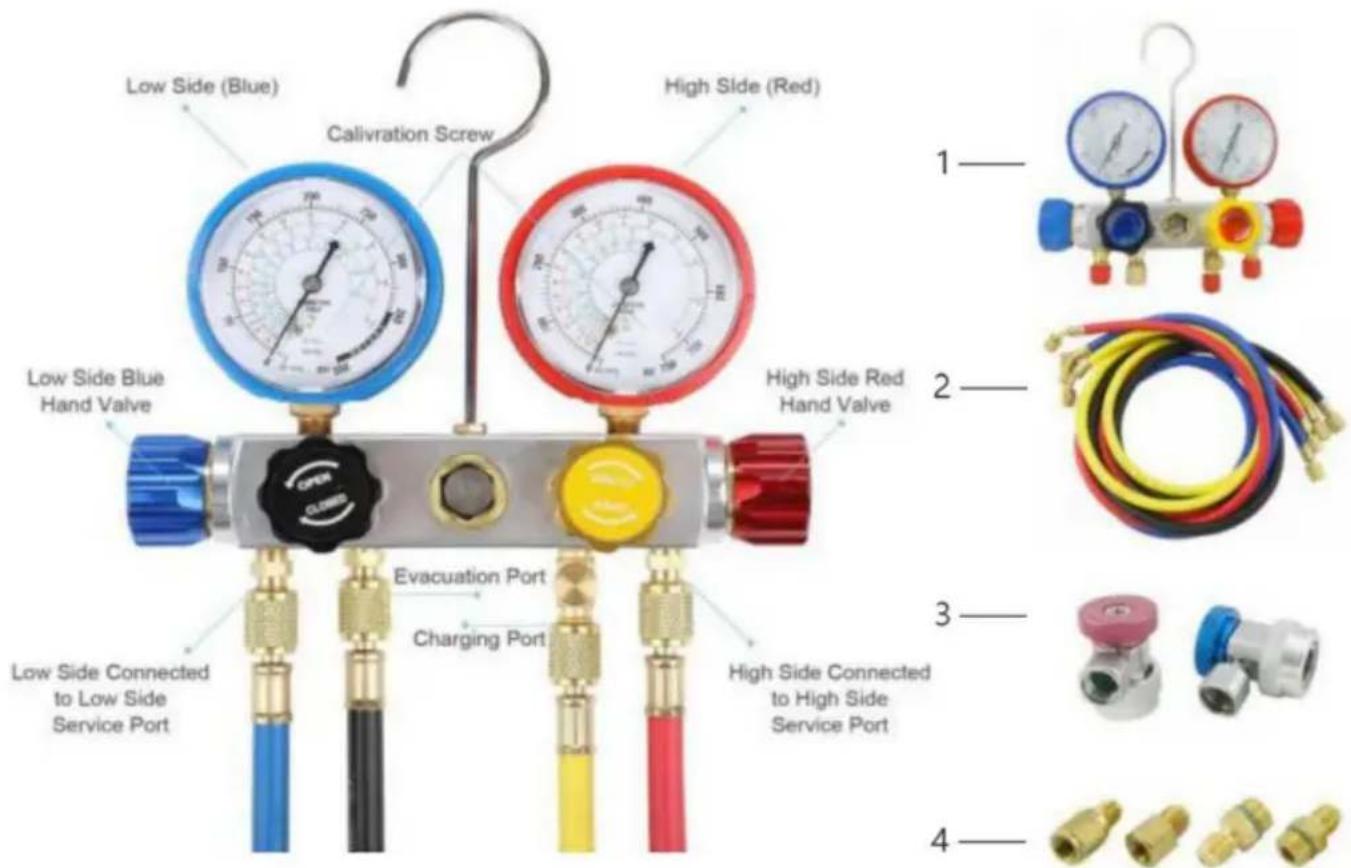

Diagramma della struttura del prodotto

Parte # Nome della parte		Commento
1	Misura	4 vie, soddisfa R134a R22 R410a refrigerante
2	Tubo flessibile	4 colori, collega a porte diverse
3	Accoppiatore	Rosso - alta pressione; Blu - bassa pressione
4	Adattatori	Da femmina a maschio: da 12 " a 14 "

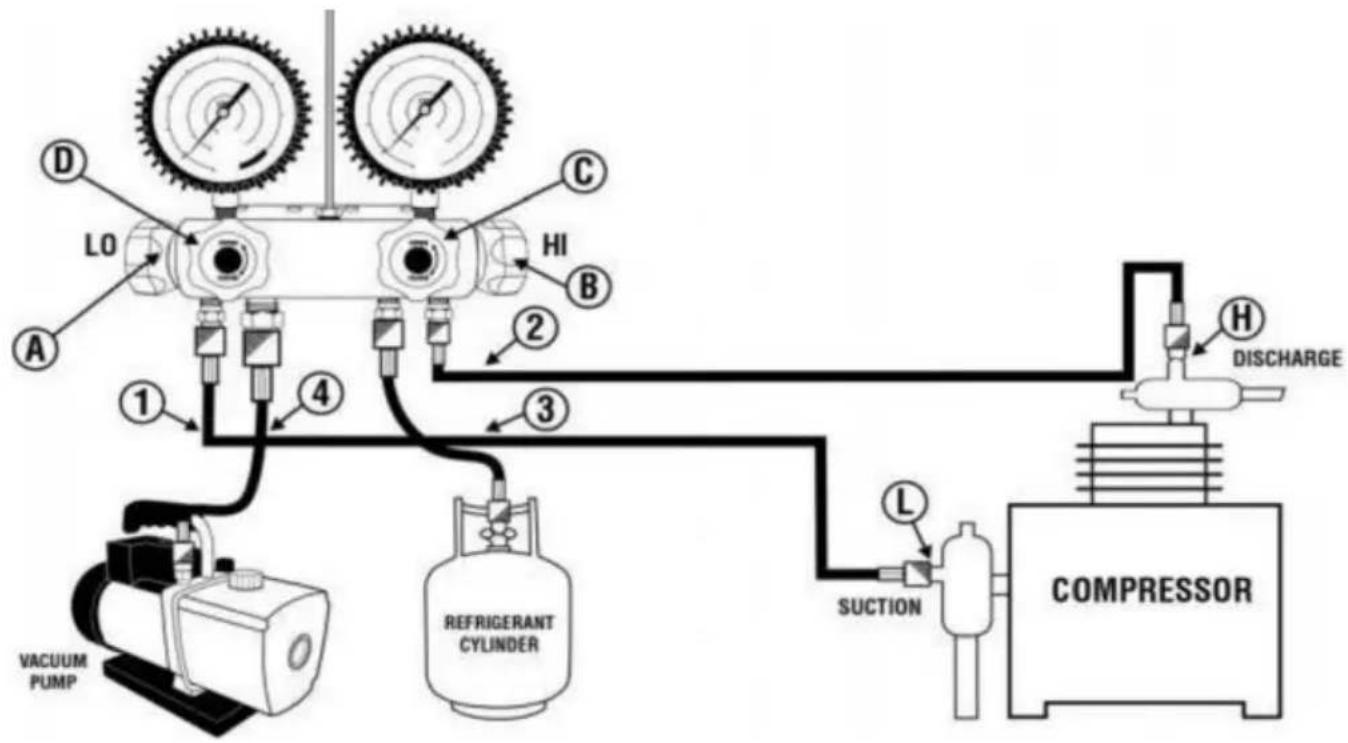

Istruzioni per l'uso

ÿ	PER SPURGARE I TUBI FLESSIBILI CON GAS REFRIGERANTE.1. Collegare i tubi flessibili come mostrato con tutte le valvole chiuse sul COLLETTOR2. Collegare liberamente i tubi ÿ e ÿ al COMPRESSORE e porte di servizio rispettivamente. 3.Aprire le valvole ÿ e ÿ su COLLETTORE.4.Aprire la valvola sul serbatoio del REFRIGERANTE.5. Aprire lentamente la valvola ÿ sul COLLETTORE finché non fuoriesce il gas dai collegamenti della valvola di servizio ÿ e ÿ.6. Serrare i dadi dei tubi flessibili ÿ e ÿ sui collegamenti della valvola di servizio.
ÿ	PER CARICARE IL SISTEMA CON VAPORE SUL LATO DI ASPIRAZIONE1. Collegare i tubi flessibili come mostrato con tutte le valvole chiuse sul COLLETTOR2. Spurgare i tubi flessibili come nel passaggio l.3.Aprire la valvola del serbatoio del REFRIGERANTE.4.Aprire la valvola sul COLLETTORE ÿ.5. Aprire la valvola sul ÿ COLLETTORE.6.Aprire la valvola sul COLLETTORE ÿ.
III	PER MONITORARE LE PRESSIONI DEL SISTEMAA. CONNESSIONICollegare i tubi flessibili come mostrato con tutte le valvole chiuse sul COLLETTOREAprire le valvole di servizio e sul COMPRESSORE.
	PER EVACUARE IL SISTEMA1. Collegare i tubi flessibili come mostrato con tutte le valvole chiuse sul COLLETTOR2. Avviare la pompa del VUOTO.3. Aprire la valvola sul COLLETTORE.4. Aprire le valvole e sul COLLETTORE.5. Aprire le valvole di servizio e sul COMPRESSORE.

Ambito di applicazione

Solo per refrigerante R134A/R12/R410A/R22

Analisi dei guasti comuni

colpa fenomeno	causa di fallimento	soluzione
Refrigerazione perdita di agente	Il divario del giunto di conversione è troppo grande	Stringere l'interruttore connettore
