Typ produktu	Kolektor manometrowy do układu chłodniczego
Marka	Vevor
Model	WZ-J401
Zakres pomiaru (strona niska)	-30 do 500 psi
Zakres pomiaru (strona wysoka)	-30 do 800 psi
Kompatybilne czynniki chłodnicze	R134A, R12, R410A, R22
Wymiary (Dł x Szer x Wys)	310 x 300 x 85 mm
Waga	3.1 kg
Konfiguracja dróg	4 drogi
Kolor węży	4 kolory (czerwony dla wysokiego ciśnienia, niebieski dla niskiego ciśnienia)
Dołączone adaptery	Żeński na męski 1/2" do 1/4"
Przeznaczenie	Ładowanie, opróżnianie, próżniowanie i monitorowanie ciśnień
Materiał obudowy	Stal lub stop (nieokreślony, rozsądne oszacowanie)
Typ zaworów	Zintegrowane zawory odcinające na kolektorze
Środki ostrożności	Używać wyłącznie przez wykwalifikowany personel; unikać wdychania oparów; nie używać z tlenem lub gazami o bardzo wysokim ciśnieniu
Konserwacja i czyszczenie	Czyścić miękką ściereczką; unikać agresywnych rozpuszczalników
Części zamienne i naprawialność	Skontaktuj się z obsługą klienta Vevor w sprawie części i napraw
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na stronie Vevor
Wsparcie techniczne	Wsparcie e-mail: [e-mail]

Często zadawane pytania - WZ-J401 Vevor

Jakie zakresy ciśnienia mierzy ten manometr WZ-J401?

Strona niska mierzy od -30 do 500 psi, a strona wysoka od -30 do 800 psi.

Jakie czynniki chłodnicze można używać z tym kolektorem?

Jest kompatybilny z czynnikami chłodniczymi R134A, R12, R410A i R22.

Jak odpowietrzyć węże przed użyciem?

Podłącz węże przy wszystkich zamkniętych zaworach, otwórz zawór zbiornika czynnika chłodniczego, a następnie powoli otwieraj zawór kolektora, aż gaz wydostanie się z przyłączy.

Jak naładować system parą po stronie ssawnej?

Po odpowietrzeniu węży otwórz zawór zbiornika czynnika chłodniczego, a następnie otwórz zawór kolektora, aby umożliwić przepływ pary do ssania.

Jak monitorować ciśnienia w systemie?

Podłącz węże przy wszystkich zamkniętych zaworach, a następnie otwórz zawory serwisowe sprężarki. Manometry wskażą ciśnienia.

Jak opróżnić system za pomocą pompy próżniowej?

Podłącz węże przy wszystkich zamkniętych zaworach, uruchom pompę próżniową, otwórz zawór kolektora, a następnie zawory serwisowe sprężarki.

Jakie są ważne środki ostrożności?

Tylko wykwalifikowany personel powinien używać tego urządzenia. Unikaj wdychania oparów czynnika chłodniczego, nigdy nie używaj z tlenem i noś sprzęt ochronny.

Co zrobić w przypadku wycieku czynnika chłodniczego?

Sprawdź szczelność złącza konwersji i dokręć złącze. Jeśli problem nadal występuje, skontaktuj się z obsługą klienta.

Jakie adaptery są dostarczane z kolektorem?

Dołączone są adaptery żeńskie na męskie 1/2" do 1/4".

Gdzie znaleźć pomoc techniczną dla tego manometru?

Możesz skontaktować się z obsługą klienta Vevor e-mailem na [e-mail] lub odwiedzić stronę www.vevor.com/support.

INSTRUKCJA OBSŁUGI WZ-J401 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

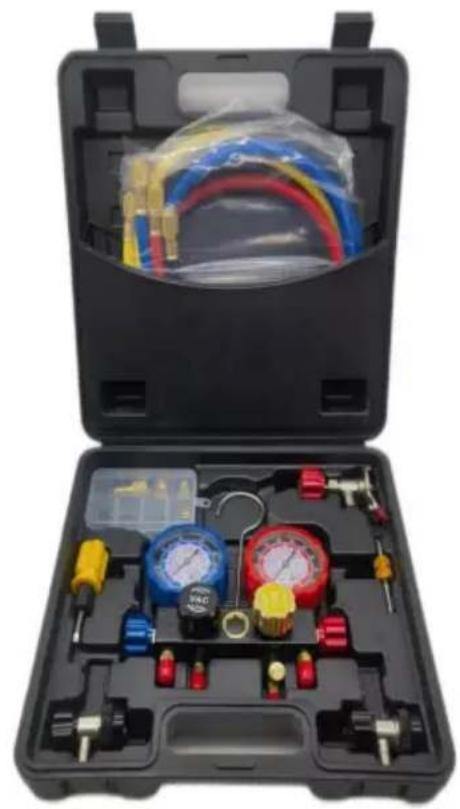

ZESTAW WSKAŻNIKÓW KOLEKTORA INSTRUKCJA OBSŁUGI

MODEL: WZ-J401

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

ZESTAW WSKAŻNIKÓW KOLEKTORA INSTRUKCJA OBSŁUGI

Modele: WZ-J401

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Parametry techniczne

Marka	Vevor
Model	WZ-J401
Zakres pomiarowy:	-30~500 psi (wskaźnik niskiego ciśnienia)-30-800 psi (wskaźnik wysokiego ciśnienia)
Czynniki chłodnicze	R134A/R12/R410A/R22
Rozmiar produktu (mm)	310×300×85
Waga produktu (kg)	3.1

Środki ostrożności

Bezpieczeństwo i ostrzeżenia

TYLKO WYKWALIFIKOWANY PERSONEL SERWISOWY POWINIEN OBSŁUGIWAĆ TO URZĄDZENIE

JEDNOSTKA. WIĘKSZOŚĆ STANÓW, KRAJÓW ITP. MOŻE WYMAGAĆ OD UŻYTKOWNIKA

ABY UZYSKAĆ LICENCJE, PROSZĘ SPRAWDZIĆ W LOKALNYM URZĘDZIE

AGENCJA RZĄDOWA.

Ostrzeżenie - Unikaj wdychania oparów czynnika chłodniczego oraz oparów i mgałki środków smarnych.

Wdychanie dużych ilości może powodować arytmię serca i utratę przytomności.

świadomości, a nawet spowodować uduszenie. Narażenie może podrażniać oczy, nos, gardło i skóre.

Przeczytaj instrukcję producenta dotyczącą bezpieczeństwa materiałów

Karta danych zawierająca dalsze informacje dotyczące bezpieczeństwa czynników chłodniczych i środków smarnych.

Niebezpieczeństwo - RYZYKO WYBUCHU. Zachowaj szczególną ostrożność podczas pracy z

łatwopalne czynniki chłodnicze. Nigdy nie używaj tego kolektora z tlenem.

Niebezpieczeństwo - RYZYKO WYBUCHU/PEKNIĘCIA. NIE UŻYWAJ tego kolektora z

nieuregulowany azot, dwutlenek węgla lub inne gazy o bardzo wysokim ciśnieniu.

Nieuregulowane gazy mogą powodować uszkodzenie podzespołów układu chłodniczego.

pęknięcie. Może dojść do poważnego urazu lub śmierci.

Uwaga - Wszystkie węże mogą zawierać płynny czynnik chłodniczy pod ciśnieniem. Kontakt

z czynnikiem chłodniczym może powodować odmrożenia lub inne powiązane obrażenia. Noś odpowiednią odzież ochronną środki ochrony osobistej, takie jak okulary ochronne i rękawice.

Przy odłączaniu węża należy zachować szczególną ostrożność.

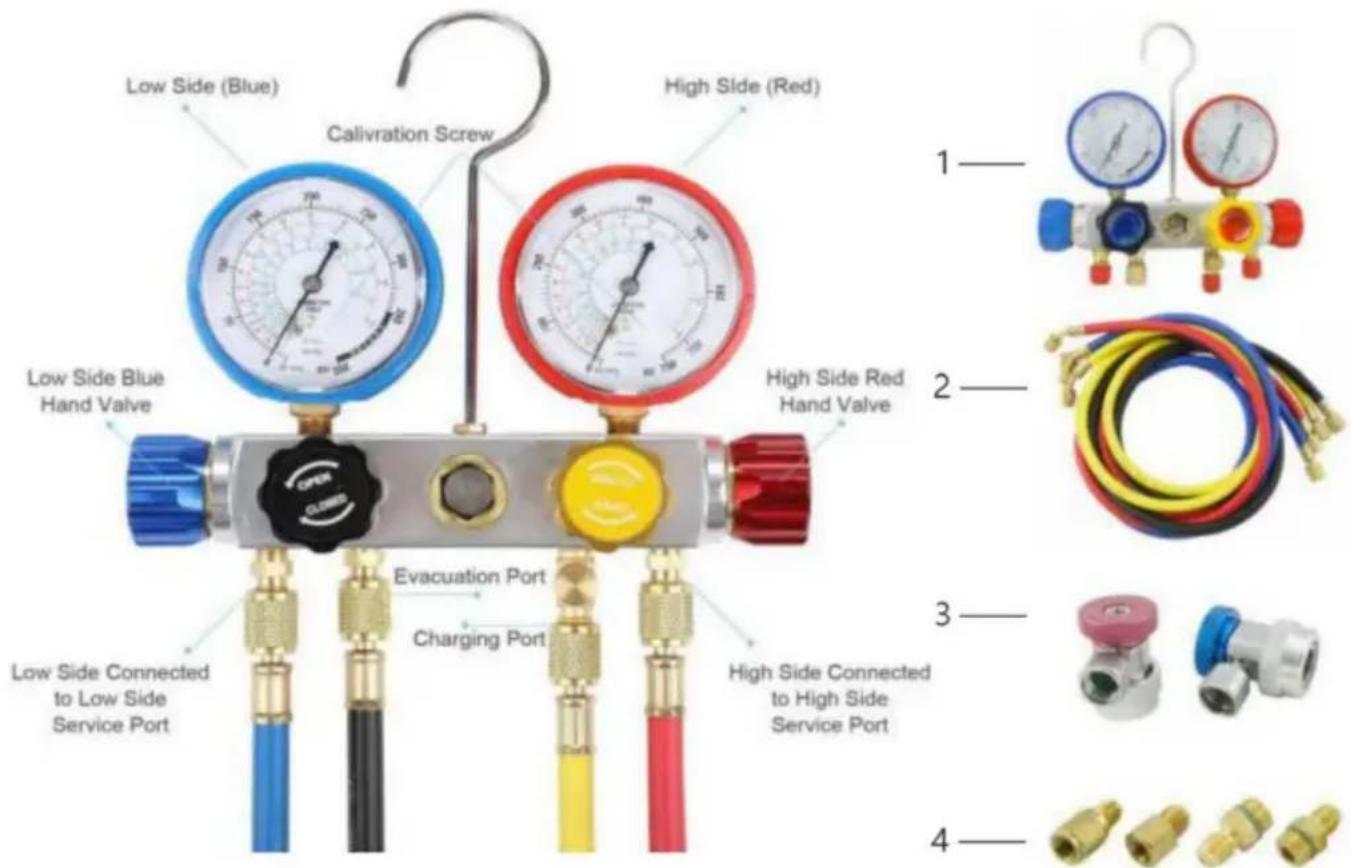

Schemat struktury produktu

Część # Nazwa części	Komentarz
1	4-drożny, spełnia wymagania R134a R22 R410aMiernik chłodziwo
2	Wąż gumowy4 kolory, podłącz do różnych portów
3	ŁącznikCzerwony - wysokie ciśnienie; Niebieski - niskie ciśnie
4	AdapteryŻeński na męski: 1⁄2" do 1⁄4"

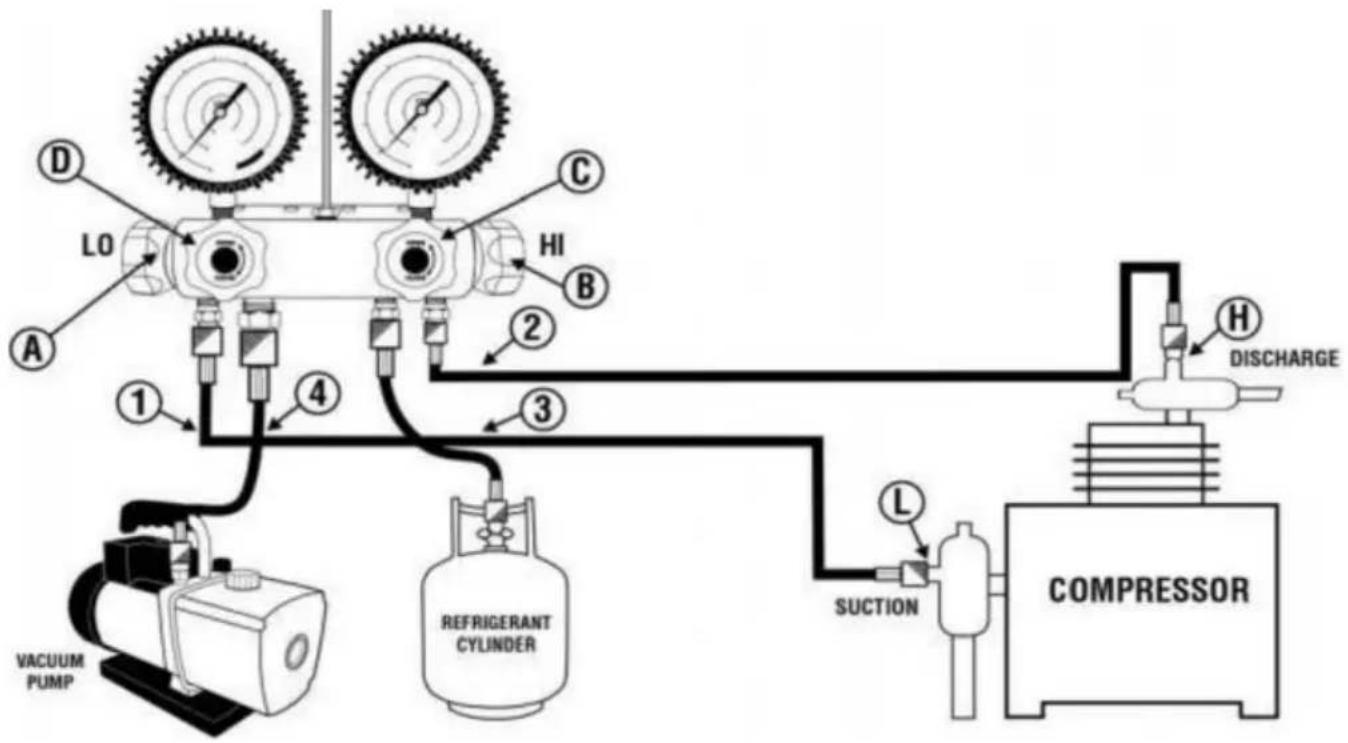

Instrukcja użytkowania

	DO ODPOWIETRZANIA WEŻY GAZEM CHŁODNICZYM.1. Podłącz węże zgodnie z rysunkiem przy zamkniętych wszystkich zaworach w KOLEKTORZE.2. Luźno podłącz węże i do SPREŻARKI i odpowiednio porty serwisowe. 3.Otwórz zawory i na WIELORAKI.4.Otwórz zawór na zbiorniku CZYNNIKA CHŁODNICZEGO.5. Powoli otwieraj zawór na KOLEKTORZE, aż zacznie ulatniać się gaz z połączeń zaworów serwisowych i .6. Dokręć nakrętki węży i na połączeniach zaworów serwisowych.
2.	DO ŁADOWANIA SYSTEMU PARY PO STRONIE SSĄCEJ1. Podłącz węże zgodnie z rysunkiem przy zamkniętych wszystkich zaworach w KOLEKTORZE.2. Przepłucz węże tak jak w kroku I.3.Otwórz zawór zbiornika CHŁODZIWA.4.Otwórz zawór na KOLEKTORZE.5. Otwórz zawór na KOLEKTORZE.6.Otwórz zawór na KOLEKTORZE.DO MONITOROWANIA CIŚNIEŃ W SYSTEMIEA. POŁĄCZENIAPodłącz węże zgodnie z rysunkiem, przy czym wszystkie zawory na KOLEKTORZE muszą być zamknięte.Otwórz zawory serwisowe i na SPREŻARCE.
	EWAKUACJA SYSTEMUPodłącz węże zgodnie z rysunkiem, przy czym wszystkie zawory na KOLEKTORZE muszą być zamknięteUruchom pompę próżniową.Otwórz zawór na KOLEKTORZE.Otwórz zawór i na KOLEKTORZE.Otwórz zawory serwisowe i na SPREŻARCE.

Zakres stosowania

Tylko dla czynników chłodniczych R134A/R12/R410A/R22

Analiza typowych błędów

wada zjawisko	przyczyna awarii	rozwiązanie
Chłodzenie wyciek agenta	Szczelina złącza konwersyjnego jest za duży	Dokręć przełącznik złącze
