Produkttyp	Manometer-Ventilsatz (Manometer) für Kühlsystem
Marke	Vevor
Modell	WZ-J401
Messbereich (Niederdruckseite)	-30 bis 500 psi
Messbereich (Hochdruckseite)	-30 bis 800 psi
Kompatible Kältemittel	R134A, R12, R410A, R22
Abmessungen (L x B x H)	310 x 300 x 85 mm
Gewicht	3.1 kg
Wegekonfiguration	4 Wege
Schlauchfarben	4 Farben (rot für Hochdruck, blau für Niederdruck)
Enthaltene Adapter	Buchse auf Stecker 1/2" auf 1/4"
Vorgesehene Verwendung	Beladen, Evakuieren, Vakuumieren und Drucküberwachung
Gehäusematerial	Stahl oder Legierung (nicht spezifiziert, vernünftige Schätzung)
Ventiltyp	Integrierte Absperrventile am Verteiler
Sicherheitshinweise	Nur von qualifiziertem Personal verwenden; Einatmen von Dämpfen vermeiden; nicht mit Sauerstoff oder Gasen mit sehr hohem Druck verwenden
Wartung und Reinigung	Mit einem weichen Tuch reinigen; aggressive Lösungsmittel vermeiden
Ersatzteile und Reparierbarkeit	Für Teile und Reparaturen den Vevor-Kundendienst kontaktieren
Garantie	Elektronisches Garantiezertifikat auf der Vevor-Website verfügbar
Technischer Support	Support per E-Mail: [e-mail]

Häufig gestellte Fragen - WZ-J401 Vevor

Welche Druckbereiche misst dieses Manometer WZ-J401 ?

Die Niederdruckseite misst -30 bis 500 psi, und die Hochdruckseite -30 bis 800 psi.

Welche Kältemittel können mit diesem Verteiler verwendet werden?

Er ist kompatibel mit den Kältemitteln R134A, R12, R410A und R22.

Wie entlüftet man die Schläuche vor der Verwendung?

Schließen Sie die Schläuche bei geschlossenen Ventilen an, öffnen Sie das Ventil des Kältemittelbehälters und öffnen Sie dann langsam das Ventil des Verteilers, bis Gas aus den Anschlüssen austritt.

Wie lädt man das System mit Dampf auf der Saugseite?

Nachdem Sie die Schläuche entlüftet haben, öffnen Sie das Ventil des Kältemittelbehälters und dann das Ventil des Verteilers, um Dampf zur Saugseite strömen zu lassen.

Wie überwacht man die Systemdrücke?

Schließen Sie die Schläuche bei geschlossenen Ventilen an, öffnen Sie dann die Serviceventile des Kompressors. Die Manometer zeigen die Drücke an.

Wie evakuiert man das System mit einer Vakuumpumpe?

Schließen Sie die Schläuche bei geschlossenen Ventilen an, starten Sie die Vakuumpumpe, öffnen Sie das Ventil des Verteilers und dann die Serviceventile des Kompressors.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Nur qualifiziertes Personal sollte dieses Gerät verwenden. Vermeiden Sie das Einatmen von Kältemitteldämpfen, verwenden Sie es niemals mit Sauerstoff und tragen Sie Schutzausrüstung.

Was tun bei einem Kältemittelleck?

Überprüfen Sie den Spalt der Konversionsdichtung und ziehen Sie den Stecker fest. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Welche Adapter werden mit dem Verteiler geliefert?

Adapter von Buchse auf Stecker 1/2" auf 1/4" sind enthalten.

Wo finde ich technische Unterstützung für dieses Manometer?

Sie können den Vevor-Kundendienst per E-Mail unter [e-mail] kontaktieren oder die Website www.vevor.com/support besuchen.

BEDIENUNGSANLEITUNG WZ-J401 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

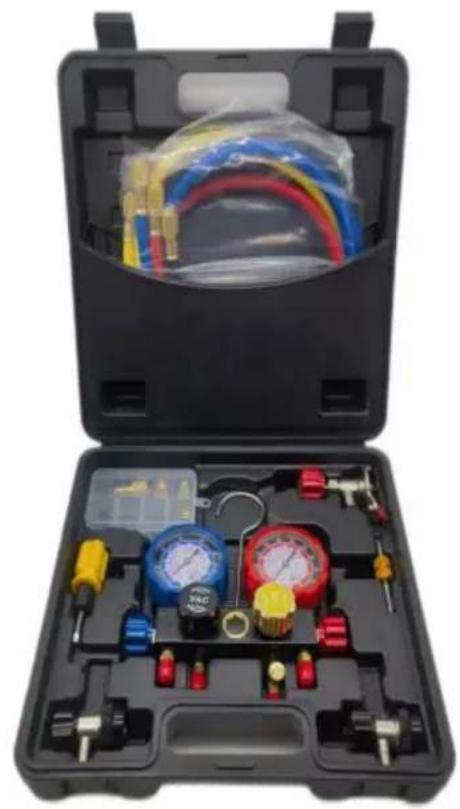

MANIFOLD-MANOMETERSATZ BEDIENUNGSANLEITUNG

MODELL: WZ-J401

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

MANIFOLD-MANOMETERSATZ BEDIENUNGSANLEITUNG

Modell: WZ-J401

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die genaue Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Technische Parameter

Marke	Vevor
Modell	WZ-J401
Messbereich:	-30 bis 500 psi (Niederdruckmanometer)-30–800 psi (Hochdruckmanometer)
Kältemittel	R134A/R12/R410A/R22
Produktgröße	310×300×85
Produktgewicht (kg)	3.1

Sicherheitsvorkehrungen

Sicherheit und Warnung

NUR QUALIFIZIERTES SERVICEPERSONAL DARF DIESES

EINHEIT. DIE MEISTEN STAATEN, LÄNDER USW. ERFORDERN MÖGLICHERWEISE, DASS DER BENUTZER LIZENZIERT WERDEN. BITTE ERFRAGEN SIE DIES BEI IHREM ÖRTLICHEN REGIERUNGSAGENTUR.

Gefahr – Vermeiden Sie das Einatmen von Kältemitteldämpfen und Schmiermitteldämpfen oder -nebel.

Das Einatmen hoher Konzentrationen kann zu Herzrhythmusstörungen, Verlust

des Bewusstseins oder sogar Erstickung verursachen. Der Kontakt kann Augen, Nase, Rachen

und Haut reizen. Bitte lesen Sie die Sicherheitshinweise des Herstellers.

Datenblatt für weitere Sicherheitsinformationen zu Kältemitteln und Schmiermitteln.

Gefahr - EXPLOSIONSGEFAHR. Seien Sie äußerst vorsichtig beim Umgang mit

brennbare Kühlmittel. Verwenden Sie diesen Verteiler niemals mit Sauerstoff.

Gefahr - EXPLOSIONS-/BRUCHGEFAHR. Verwenden Sie diesen Verteiler NICHT mit

unregulierter Stickstoff, Kohlendioxid oder andere Gase mit sehr hohem Druck.

Unregulierte Gase können dazu führen, dass Komponenten in einem Kühlsystem

Es kann zu schweren Verletzungen oder zum Tod kommen.

Achtung - Alle Schläuche können flüssiges Kühlmittel unter Druck enthalten. Kontakt

mit Kältemittel kann Erfrierungen oder andere damit verbundene Verletzungen verursachen. Tragen Sie geeignete persönliche Schutzausrüstung wie Schutzbrille und Handschuhe.

Gehen Sie beim Abtrennen von Schläuchen äußerst vorsichtig vor.

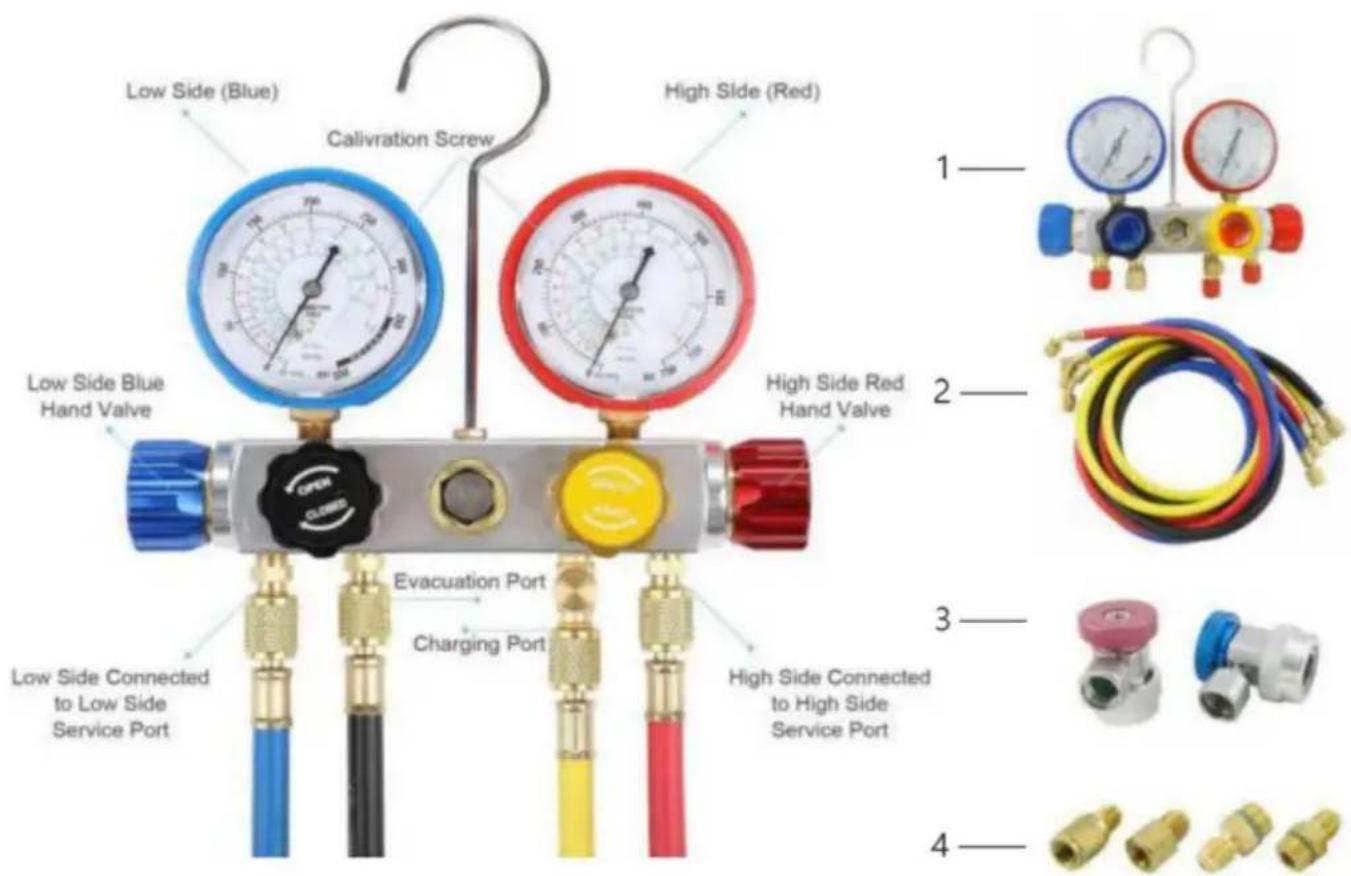

Produktstrukturdiagramm

Teil #	Teilename	Kommentar
1	Messgerät	4-Wege, erfüllt R134a R22 R410aKältemittel
2	Schlauch	4 Farbe, Verbindung zu verschiedenen Ports
3	Koppler	Rot – hoher Druck; Blau – niedriger Druck
4	Adapter	Weiblich zu männlich: 1⁄2" bis 1⁄4"

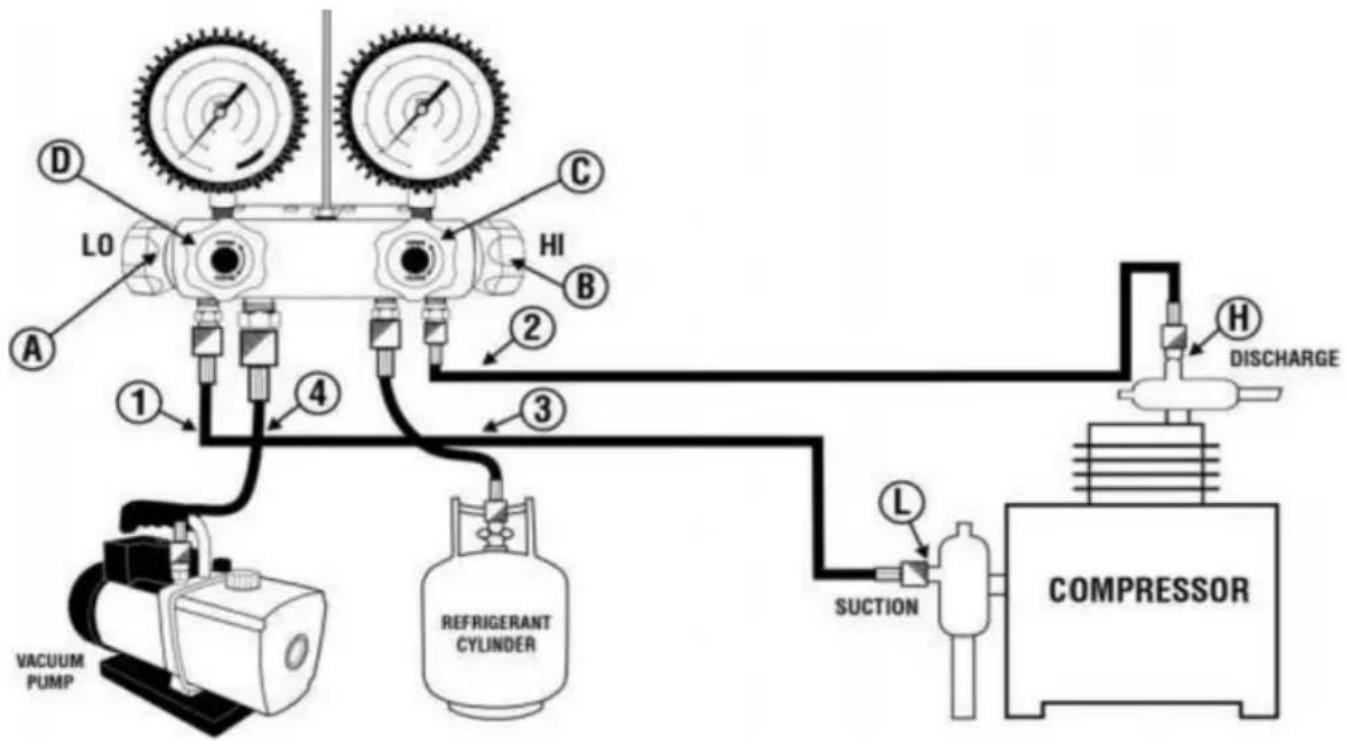

Gebrauchsanweisung

ÿ	ZUM SPÜLEN VON SCHLÄUCHEN MIT KÄLTEMITTELGAS.1.Schließen Sie die Schläuche wie gezeigt an, wobei alle Ventile am VERTEILER geschlossen sein müssen2.Schläucheÿ undÿ lose an KOMPRESSOR anschließen und Serviceanschlüsse bzw. 3.Öffnen Sie die Ventileÿ undÿ an VERTEILER.4. Öffnen Sie das Ventil am KÄLTEMITTELTANK.5. Öffnen Sie langsam das Ventilÿ am Verteiler, bis Gas entweicht von den Serviceventilanschlüssenÿ undÿ.6. Die Schlauchmutternÿ undÿ an den Serviceventilanschlüssen festziehen.
ÿ	ZUM AUFLADEN DES SYSTEMS MIT DAMPF AUF DER SAUGSEITE1.Schläuche wie gezeigt anschließen, wobei alle Ventile am VERTEILER geschlossen sein müssen.2. Schläuche wie in Schritt I entlüften.3. Öffnen Sie das Ventil des KÄLTEMITTELTANKS.4.Ventil amÿ VERTEILER öffnen.5. Ventil amÿ VERTEILER öffnen.6.Ventil amÿ VERTEILER öffnen.
	ZUR ÜBERWACHUNG DES SYSTEMDRUCKSA. VERBINDUNGENSchließen Sie die Schläuche wie gezeigt an, wobei alle Ventile am VERTEILER geschlossen sein müssen.Öffnen Sie die Serviceventile und am KOMPRESSOR.
	ZUM EVAKUIEREN DES SYSTEMSSchließen Sie die Schläuche wie gezeigt an, wobei alle Ventile am VERTEILER geschlossen sein müsseVAKUUMPumpe starten.Öffnen Sie das Ventil am VERTEILER.Öffnen Sie die Ventile und am VERTEILER.Öffnen Sie die Serviceventile und am KOMPRESSOR.

Geltungsbereich

Nur für Kältemittel R134A/R12/R410A/R22

Häufige Fehleranalyse

FehlerPhänomen	Fehlerursache	Lösung
KühlungWirkstoffleckage	Der Übergangsfugenspaltist zu groß	Den Schalter festziehenAnschluss
