Produkttyp	Zylinderdruckprüfer (Kompressionsprüfer)
Marke	Vevor
Modell	YS-045
Druckbereich	0-1000 PSI
Schlauchlänge	50 cm
Abmessungen des Aufbewahrungskastens	285 x 230 x 75 mm
Inklusive Adapter	18 Adapter für Injektoren und Glühkerzen (verschiedene Gewinde: M8, M10, M12, M14, M18, M20, M22, M24)
Ablassventil	Ja, zum Druckablassen und Zurücksetzen der Anzeige
Aufbewahrungsbox	Robuste Plastikbox inklusive
Hauptfunktion	Messung der Dieselzylinderkompression
Sicherheit	PSA tragen: Staubmaske, Schutzbrille, Gehörschutz, Handschuhe
Wartung	Gewinde mit einer Drahtbürste reinigen; Gerät sauber halten

Häufig gestellte Fragen - YS-045 Vevor

Wie verwende ich den Kompressionsprüfer Vevor YS-045?

Lassen Sie den Motor seine normale Betriebstemperatur erreichen, dann schalten Sie ihn aus. Entfernen Sie alle Glühkerzen oder Injektoren. Schrauben Sie den Prüfer mit dem passenden Adapter in eine Öffnung. Trennen Sie das Kraftstoffabsperrmagnetventil. Stellen Sie den Gashebel auf Vollgas und lassen Sie den Motor 6 bis 8 Umdrehungen drehen. Lesen Sie den maximalen Druck am Manometer ab. Zum Zurücksetzen drücken Sie das Ablassventil.

Welche Adapter sind im Lieferumfang enthalten?

Das Kit enthält 18 Adapter: 1 Adapter f14mm, 1 Schraubadapter M18x1,5, 5 Injektoradapter (M24x1,5, M22x1,5, M24x2, M20x1,5, M22x1,5), 1 Adapter M18x1,5, 9 Glühkerzenadapter (M10x1, M8x1, M10x1, M10x1,25, M12x1,25, M10x1,25, M10x1, M10x1) und 2 Adapter f14mm und f12mm.

Wie wird der Druck nach einem Test abgelassen?

Drücken Sie die Ablassventiltaste (Nummer 21), um den Druck abzulassen und die Anzeige zurückzusetzen, bevor Sie den Prüfer abschrauben.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer eine Staubmaske, Schutzbrille, Gehörschutz und Handschuhe. Halten Sie Kinder und Tiere fern. Tragen Sie keine lockere Kleidung. Halten Sie den Arbeitsbereich sauber und aufgeräumt.

Wie pflege ich den Kompressionsprüfer?

Halten Sie den Prüfer sauber. Stellen Sie sicher, dass die Gewinde der Adapter nicht verschmutzen. Reinigen Sie sie bei Bedarf mit einer Drahtbürste. Bewahren Sie das Gerät nach Gebrauch in seiner Plastikbox auf.

Was ist der maximale messbare Druck?

Der Druckbereich beträgt 0 bis 1000 PSI (ca. 0 bis 69 bar).

Ist dieser Prüfer für Benzinmotoren geeignet?

Das Kit ist für Dieselmotoren mit Glühkerzen und Injektoren ausgelegt. Für Benzinmotoren benötigen Sie einen Adapter für Zündkerzen, der nicht im Lieferumfang enthalten ist.

Wie erkenne ich den richtigen Adapter für mein Fahrzeug?

Konsultieren Sie das Fahrzeughandbuch, um das Gewinde der Injektoren oder Glühkerzen zu ermitteln. Beziehen Sie sich dann auf die Adaptertabelle in der Anleitung, um den passenden Anschluss auszuwählen.

Was tun, wenn die Anzeige den Druck nicht hält?

Überprüfen Sie, ob der Anschluss fest eingeschraubt ist und die Dichtung in gutem Zustand ist. Stellen Sie sicher, dass das Ablassventil geschlossen ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Support.

Wo finde ich technischen Support und Garantie?

Besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG YS-045 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

FLASCHENDRUCKMESSER

MODELL:YS-045

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZYLINDER

DRUCKMESSER

MODELL:YS-045

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, müssen Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Achtung: Tragen Sie unbedingt eine Staubmaske, wenn Sie dieses Produkt.
	Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt.
	Achtung - Tragen Sie unbedingt einen Gehörschutz, wenn Sie dieses Produkt.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

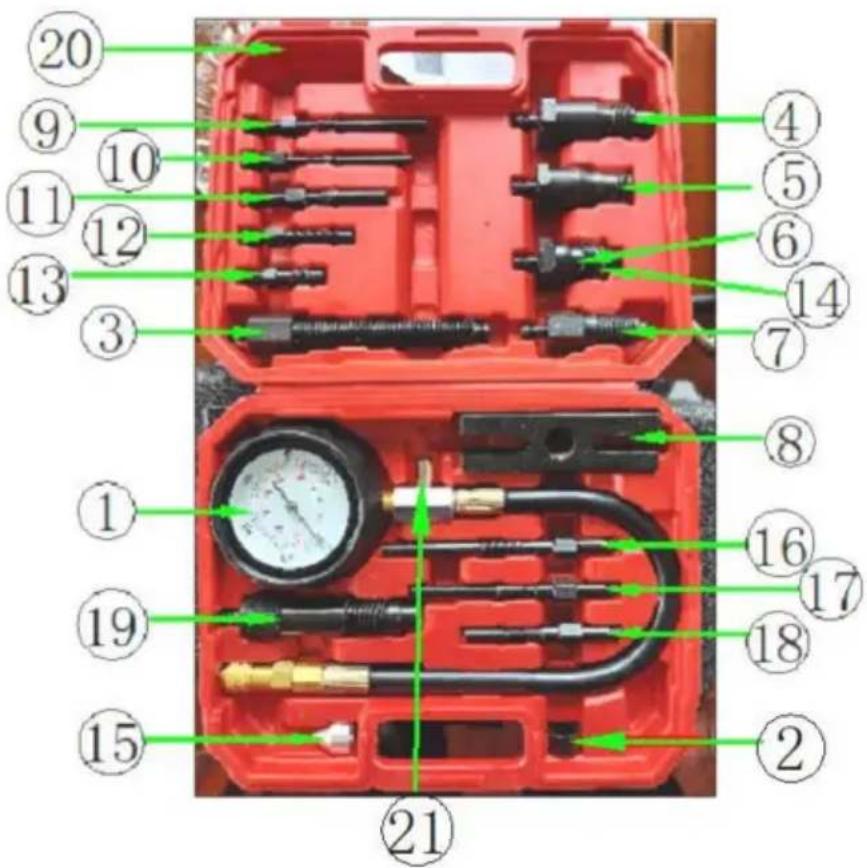

PRODUKTDETAILS

Nummer	Name	Technische Daten
1	Manometer	Druckbereich: 0-1000PSI Länge: 50CM
2	Adapter	f14mm
3	Schraubadapter	M18*1,5
4	Injektor-Adapter	M24*1,5
5	Injektor-Adapter	M22*1,5
6	Injektor-Adapter	M24*2
7	Injektor-Adapter	M20*1,5
8	Adapter	M18*1,5
9	Glühkerzenadapter	M10*1
10	Glühkerzenadapter	M8*1
11	Glühkerzenadapter	M10*1
12	Glühkerzenadapter	M10*1,25
13	Glühkerzenadapter	M12*1,25
14	Adapter	f14mm
15	Adapter	f12mm
16	Glühkerzenadapter	M10*1,25
17	Glühkerzenadapter	M10*1
18	Glühkerzenadapter	M10*1
19	Injektor-Adapter	M22*1,5
20	Kunststoff-Box	285*230*75mm
21	Entlüftungsventil	285*230*75mm

TECHNISCHE PARAMETER

M von el	YS-0 4 5
Druckbereich	0-1 0 0 0 ps ich
Produktgröße	28 5* 2 3 0 7 5 mm

INSTALLATIONSANLEITUNG

ÿ Auch bei bestimmungsgemäßer Anwendung können Restrisiken nicht ausgeschlossen werden

Faktoren. Mit Vorsicht verwenden. Wenn Sie sich über die richtige und sichere Versuchen Sie nicht, dieses Produkt auf eine für Sie falsche Art und Weise zu verwenden.

Ä Wenn Werkbänke und Arbeitsbereiche unordentlich oder schmutzig sind, kann es zu Unfällen kommen. Der Boden muss freigehalten werden; vermeiden Sie die Arbeit auf rutschigem Boden. Übergriff.
ÿ Kinder und Haustiere sollten immer in sicherer Entfernung von Ihrem Arbeitsplatz gehalten werden. Erlauben Sie Kindern oder ungeschulten Personen nicht, dieses Produkt zu benutzen.
y Tragen Sie keine weite Kleidung, Krawatten, Schmuck oder andere Gegenstände, die können sich verfangen. Lange Haare sollten bedeckt oder zurückgebunden werden.
ÿ Die Verwendung ungeeigneter Zubehörteile kann gefährlich sein und den Garantie.
ÿ Überprüfen Sie vor jedem Gebrauch, ob ein Teil des Produkts beschädigt ist oder fehlt, und überprüfen Sie, ob es richtig funktioniert und seine vorgesehene Funktion erfüllt. Bei Defekt verwenden.

VOR DEM GEBRAUCH

ÿ Ermitteln Sie die für den zu prüfenden Motor erforderliche Anschlussgröße.

ÿ Dieses Kompressionsprüfset enthält Armaturen zum Ersetzen von Injektoren und Glühkerzen. Einzelheiten zu Anschlüssen und Gewindemustern finden Sie in der Tabelle.

ÿ Die Batterie und das Startsystem müssen in gutem Zustand sein, um eine genauer Test.

BEDIENUNGSANLEITUNG

WARNUNG: Halten Sie immer ausreichend Abstand von heißen/laufenden Motoren Teile. Achten Sie darauf, dass der Kompressionstester nicht sich in beweglichen Teilen verfangen.

ANHANG

ÿ Warten Sie, bis der Motor seine normale Betriebstemperatur erreicht hat.

ÿ Den Motor abstellen und alle Glühkerzen und Einspritzdüsen ausbauen (siehe Herstellerhandbuch).

ÿ Der Kompressionstester (mit der passenden Halterung) kann nun

in eine Glühkerzen-/Injektorbohrung eingeschraubt. Stellen Sie sicher, dass die Fassung eingeschraubt ist sicher.

ÿ Trennen Sie das Kraftstoff-Absperrmagnetventil, um die Kraftstoffeinspritzpumpe zu deaktivieren.

ÿ Drehen Sie den Motor mit dem Gashebel in Vollgasstellung 6-8

ÿ Umdrehungen. Das Manometer (1) registriert automatisch den höchsten Druck erreicht.

Um den Druck abzulassen und das Manometer zurückzusetzen, drücken Sie den Entlüftungsknopf (21).

ÿ Jetzt kann der Kompressionstester abgeschraubt und der nächste Zylinder geprüft werden.

WARTUNG

ÿ Halten Sie Ihren Kompressionstester sauber. Stellen Sie sicher, dass die Gewinde nicht verschmutzt. Bei Bedarf mit einer Drahtbürste reinigen
