Type de produit	Indicateur de pression de cylindre (testeur de compression)
Marque	Vevor
Modèle	YS-045
Plage de pression	0-1000 PSI
Longueur du flexible	50 cm
Dimensions du boîtier de rangement	285 x 230 x 75 mm
Adaptateurs inclus	18 adaptateurs pour injecteurs et bougies de préchauffage (filetages variés : M8, M10, M12, M14, M18, M20, M22, M24)
Soupape de purge	Oui, pour relâcher la pression et réinitialiser la jauge
Boîte de rangement	Boîte en plastique robuste incluse
Fonction principale	Mesure de la compression des cylindres diesel
Sécurité	Porter des EPI : masque anti-poussière, lunettes de protection, protection auditive, gants
Entretien	Nettoyer les filetages avec une brosse métallique ; garder l'appareil propre

FOIRE AUX QUESTIONS - YS-045 Vevor

Comment utiliser le testeur de compression Vevor YS-045 ?

Laissez le moteur atteindre sa température de fonctionnement normale, puis arrêtez-le. Retirez toutes les bougies de préchauffage ou injecteurs. Vissez le testeur avec le raccord approprié dans un trou. Débranchez le solénoïde d'arrêt de carburant. Mettez la manette des gaz en position grande ouverte et faites tourner le moteur 6 à 8 tours. Lisez la pression maximale sur le manomètre. Pour réinitialiser, appuyez sur la soupape de purge.

Quels adaptateurs sont fournis avec le testeur ?

Le kit comprend 18 adaptateurs : 1 adaptateur f14mm, 1 adaptateur à vis M18x1,5, 5 adaptateurs d'injecteur (M24x1,5, M22x1,5, M24x2, M20x1,5, M22x1,5), 1 adaptateur M18x1,5, 9 adaptateurs de bougie de préchauffage (M10x1, M8x1, M10x1, M10x1,25, M12x1,25, M10x1,25, M10x1, M10x1) et 2 adaptateurs f14mm et f12mm.

Comment purger la pression après un test ?

Appuyez sur le bouton de la vanne de purge (numéro 21) pour relâcher la pression et réinitialiser la jauge avant de dévisser le testeur.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours un masque anti-poussière, des lunettes de protection, une protection auditive et des gants. Éloignez les enfants et les animaux. Ne portez pas de vêtements amples. Gardez la zone de travail propre et dégagée.

Comment entretenir le testeur de compression ?

Gardez le testeur propre. Assurez-vous que les filetages des adaptateurs ne s'encrassent pas. Si nécessaire, nettoyez-les avec une brosse métallique. Rangez l'appareil dans sa boîte en plastique après utilisation.

Quelle est la pression maximale mesurable ?

La plage de pression est de 0 à 1000 PSI (environ 0 à 69 bar).

Ce testeur convient-il aux moteurs essence ?

Le kit est conçu pour les moteurs diesel avec bougies de préchauffage et injecteurs. Pour les moteurs essence, vous auriez besoin d'un adaptateur pour bougies d'allumage, non fourni.

Comment identifier le bon adaptateur pour mon véhicule ?

Consultez le manuel du véhicule pour connaître le type de filetage des injecteurs ou bougies de préchauffage. Référez-vous ensuite au tableau des adaptateurs dans la notice pour choisir le raccord correspondant.

Que faire si la jauge ne tient pas la pression ?

Vérifiez que le raccord est bien vissé et que le joint est en bon état. Assurez-vous que la soupape de purge est bien fermée. Si le problème persiste, contactez le support technique.

Où trouver l'assistance technique et la garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI YS-045 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

INDICATEUR DE PRESSION DE CYLINDRE

MODÈLE : YS-045

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CYLINDRE

PRESSIMETRIQUE

MODÈLE : YS-045

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ?

N'hésitez pas à nous contacter : Assistance technique et certificat de garantie

électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire Lisez attentivement le manuel d'instructions.
	Avertissement - Assurez-vous de porter des masques anti-poussière lorsque vous utilisez ce produit. produit.
	Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit. produit.
	Avertissement - Assurez-vous de porter des protections auditives lorsque vous utilisez ce produit. produit.
	Avertissement – Assurez-vous de porter des gants lorsque vous utilisez ce produit.

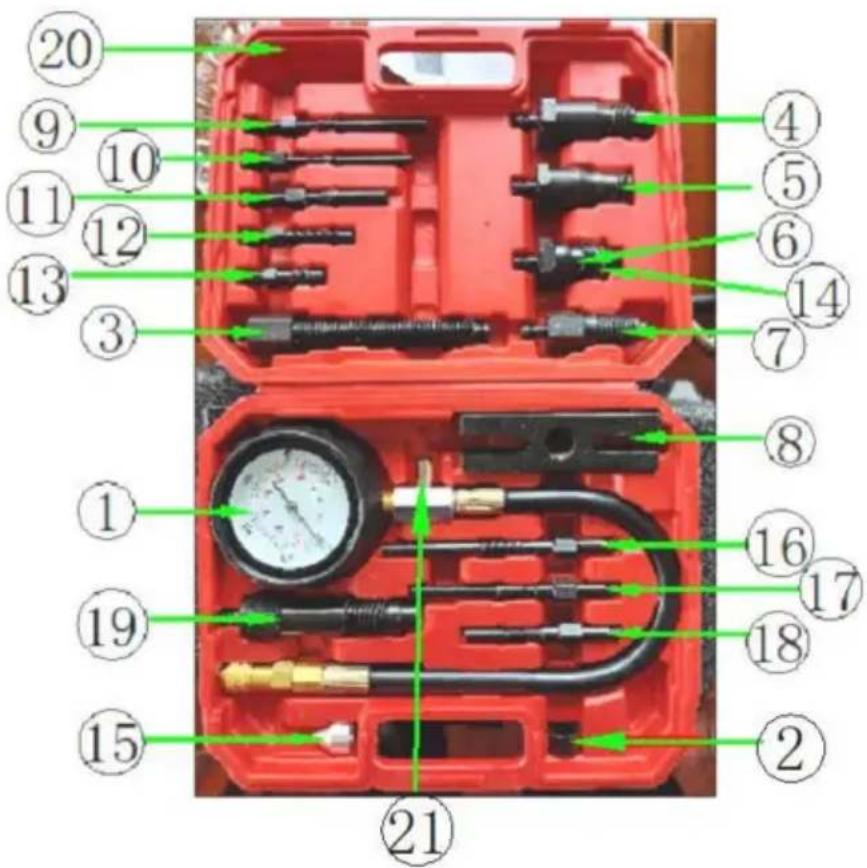

DÉTAILS DU PRODUIT

Nombre	Nom	Caractéristiques
1	Manomètre	Plage de pression : 0-1000 PSI Longueur : 50 cm
2	Adaptateur	f14mm
3	Adaptateur à vis	M18*1.5
4	Adaptateur d'injecteur	M24*1,5
5	Adaptateur d'injecteur	M22*1.5
6	Adaptateur d'injecteur	M24*2
7	Adaptateur d'injecteur	M20*1,5
8	Adaptateur	M18*1.5
9	Adaptateur de bougie de préchauffage	M10*1
10	Adaptateur de bougie de préchauffage	M8*1
11	Adaptateur de bougie de préchauffage	M10*1
12	Adaptateur de bougie de préchauffage	M10*1.25
13	Adaptateur de bougie de préchauffage	M12*1,25
14	Adaptateur	f14mm
15	Adaptateur	f12mm
16	Adaptateur de bougie de préchauffage	M10*1.25
17	Adaptateur de bougie de préchauffage	M10*1
18	Adaptateur de bougie de préchauffage	M10*1
19	Adaptateur d'injecteur	M22*1.5
20	Boite en plastique	285*230*75mm
21	Soupape de purge	285*230*75mm

PARAMÈTRES TECHNIQUES

M d'el	YS-0 4 5
Plage de pression	0- 1 0 0 0 ps-i
Taille du produit	28 5* 2 3 0* 7,5 mm

INSTRUCTIONS D'INSTALLATION

Même lorsqu'il est utilisé conformément aux prescriptions, il n'est pas possible d'éliminer tous les risques résiduels

facteurs. À utiliser avec précaution. Si vous n'êtes pas sûr de la façon correcte et sûre manière d'utiliser ce produit, n'essayez pas de l'utiliser.

Des accidents peuvent survenir lorsque les bancs et les zones de travail sont encombrés ou sales. Les sols doivent être maintenus dégagés ; évitez de travailler là où le sol est glissant. dépassement.

Les enfants et les animaux domestiques doivent toujours être tenus à une distance de sécurité de votre travail zone. Ne laissez pas les enfants ou les personnes non formées utiliser ce produit.

Ne portez pas de vêtements amples, de cravates, de bijoux ou d'autres articles qui peut se coincer. Les cheveux longs doivent être couverts ou attachés.

L'utilisation d'accessoires inappropriés peut être dangereuse et invalider votre garantie.

Avant chaque utilisation, vérifiez si une pièce de ce produit est endommagée ou manquante, et vérifiez qu'il fonctionnera correctement et remplira sa fonction prévue. Ne utilisez-le s'il est défectueux.

AVANT UTILISATION

Identifier la taille du raccord nécessaire au moteur à tester.

Ce kit de test de compression comprend des raccords adaptés au remplacement des injecteurs et Bougies de préchauffage. Reportez-vous au tableau pour plus de détails sur les raccords et les modèles de filetage.

La batterie et le système de démarrage doivent être en bon état pour assurer une test précis.

MODE D'EMPLOI

AVERTISSEMENT : Restez toujours à l'écart de tout moteur chaud/en mouvement pièces. Veillez à ce que le testeur de compression ne devienne pas empêtré dans des pièces mobiles.

PIÈCE JOINTE

Laissez le moteur atteindre sa température de fonctionnement normale.

Arrêtez le moteur et retirez toutes les bougies de préchauffage ou les injecteurs (reportez-vous au manuel du véhicule).

(manuel du fabricant).

Le testeur de compression (avec le raccord approprié fixé) peut maintenant être

vissé dans un trou de bougie de préchauffage/injecteur. Assurez-vous que le raccord est vissé en toute sécurité.

Débranchez le solénoïde d'arrêt de carburant pour désactiver la pompe d'injection de carburant.

Avec la manette des gaz en position grande ouverte, faites tourner le moteur de 6 à 8

tours. Le manomètre (1) enregistre automatiquement la pression la plus élevée

pression atteinte.

Pour relâcher la pression et réinitialiser la jauge, appuyez sur le bouton de la vanne de purge (21).

Le testeur de compression peut maintenant être dévissé et le cylindre suivant peut être testé.

ENTRETIEN

Gardez votre testeur de compression propre. Assurez-vous que les filetages des vis ne se salir. Si nécessaire, nettoyer avec une brosse métallique
