Type de produit	Manomètre collecteur pour réfrigération
Marque	Vevor
Modèle	WZ-A301
Plage de mesure côté bas	-30 à 350 psi
Plage de mesure côté haut	0 à 500 psi
Réfrigérants compatibles	R134A, R22, R12, R502
Dimensions du produit	285 x 250 x 90 mm
Poids du produit	2,1 kg (tous accessoires inclus)
Alimentation	Manomètre mécanique, sans pile
Fonctions principales	Mesure de pression, charge de réfrigérant, purge, mise à zéro
Précautions de sécurité	Porter lunettes et gants ; ne pas dépasser 80 % de la plage
Entretien	Recalibrage possible : régler l'aiguille au zéro avec un tournevis
Nettoyage	Essuyer avec un chiffon doux et sec
Pièces détachées	Contactez le support Vevor pour les pièces de rechange
Assistance technique	www.vevor.com/support
Certification	Proposition 65 de Californie
Utilisation prévue	Pour techniciens en réfrigération et climatisation formés

FOIRE AUX QUESTIONS - WZ-A301 Vevor

Comment régler le zéro du manomètre ?

Dévissez l'objectif, maintenez la vis centrale avec un tournevis, et tournez doucement l'aiguille vers zéro avec le pouce et l'index. Répétez si nécessaire. Ne s'applique pas aux jauges humides.

Quels réfrigérants sont compatibles avec le WZ-A301 ?

Les réfrigérants compatibles sont le R134A, R22, R12 et R502.

Quelle est la plage de mesure du manomètre côté bas et côté haut ?

Le côté bas mesure de -30 à 350 psi, le côté haut de 0 à 500 psi.

Puis-je utiliser ce manomètre pour des gaz autres que les réfrigérants listés ?

Non, l'appareil est conçu uniquement pour les réfrigérants R134A, R22, R12 et R502. Une mauvaise utilisation peut entraîner des fuites ou des blessures.

Comment purger l'air du collecteur avant utilisation ?

Après avoir connecté les conduites, ouvrez légèrement la vanne C (DSV) pendant un court instant pour chasser l'air et l'humidité, puis resserrez. La purge doit être minimale.

Que faire en cas de fuite sur le collecteur ?

Effectuez immédiatement un test de fuite sous pression et réparez toute fuite. Ne dépassez pas 80 % de la plage de pression.

Comment entretenir le manomètre après utilisation ?

Nettoyez-le avec un chiffon doux et sec. Vérifiez régulièrement le zéro et recalibrez si nécessaire. Rangez-le dans un endroit sec.

Où trouver le support technique pour ce produit ?

Vous pouvez contacter Vevor par email à [e-mail] ou visiter www.vevor.com/support.

Dois-je porter des équipements de protection lors de l'utilisation ?

Oui, portez des lunettes de protection et des gants pour éviter tout contact avec les réfrigérants, qui peuvent causer des blessures.

Comment installer le collecteur sur un compresseur avec vannes de service ?

Fixez les conduites aux vannes SSV et DSV. Ouvrez les vannes A et B de 1/4 à 1/2 tour, puis purgez. Suivez le schéma d'installation du manuel pour les connexions exactes.

MODE D'EMPLOI WZ-A301 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

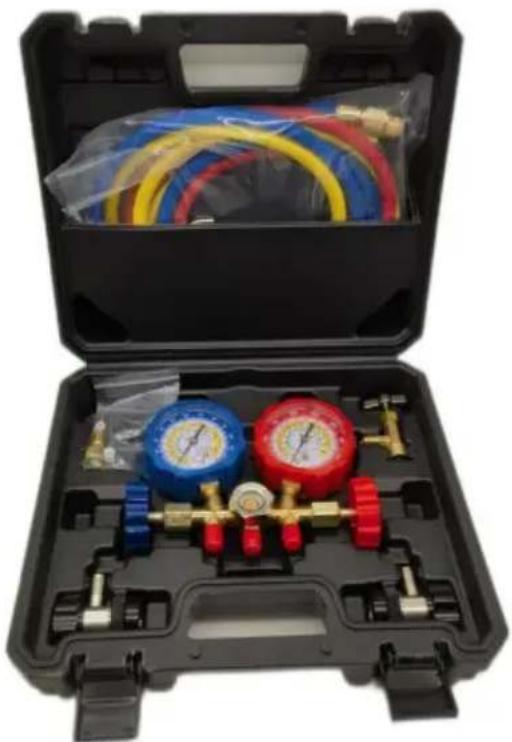

ENSEMBLE DE JAUGES DE COLLECTEUR

MANUEL D'UTILISATION

MODÈLE : WZ-A301

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

ENSEMBLE DE JAUGES DE COLLECTEUR MANUEL D'UTILISATION

Modèle : WZ-A301

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Paramètres techniques

Marque	Vévor
Modèle	WZ-A301
Plage de mesure :	-30 350psi (manomètre côté bas) ;0 à 500 psi (manomètre côté haut)
Réfrigérants	R134A/ R22/ R12/ R502
Taille du produit (mm)	285×250×90
Poids du produit (kg)	2.1 (Tous les accessoires inclus)

Précautions de sécurité

Sécurité et avertissement

Avertissement:

1. Ne pas dépasser 80 % de la plage revendiquée des collecteurs lors de l'utilisation.
2. Une utilisation incorrecte peut entraîner des fuites ou des blessures corporelles.
3. Veuillez lire le manuel et les instructions d'utilisation du collecteur ou de l'équipement.
4. La jauge de réfrigération a été calibrée en usine ; cependant, en raison de la manutention et de l'expédition, elle peut être légèrement déréglée. Pour régler, dévissez et maintenez fermement la vis centrale fixée avec un tournevis et avec
   pouce et index saisissant l'aiguille près du centre, tournez doucement l'aiguille vers zéro. Répétez soigneusement si ce n'est pas à zéro.

IMPORTANT:

1. Des jauges sont disponibles pour la plupart des réfrigérants en °F.
2. Veuillez lire attentivement avant de mettre en service un nouvel équipement. Le caoutchouc composé forme des joints autour de la tige de soupape. Serrez la soupape écrou d'un quart à un demi-tour pour reprendre le jeu avant de commencer l'opération et resserrez si nécessaire pour maintenir le joint étanche.

REMARQUE : Vérifiez le catalogue ou les fiches d'instructions du fabricant de l'équipement pour des recommandations spécifiques sur la charge de réfrigérant, le changement d'huile et procédures d'entretien pour un équipement particulier.

AVERTISSEMENT! Pour éviter toute blessure corporelle.

Portez des lunettes de protection lorsque vous travaillez avec des réfrigérants. Contact avec les réfrigérants peuvent causer des blessures.

Portez des gants lorsque vous travaillez avec des réfrigérants. Tout contact avec les réfrigérants peuvent causer des blessures.

Une utilisation ou des connexions incorrectes peuvent provoquer des fuites ou des explosions. Lisez et suivez attentivement les instructions et prenez des précautions pour éviter les fuites ou les explosions. Confirmer que tous les appareils associés sont correctement mis à la terre avant utilisation.

PROPOSITION 65 DE LA CALIFORNIE Ce produit contient des produits chimiques reconnu par l'État de Californie comme causant le cancer et des malformations congénitales ou d'autres troubles de la reproduction.

Ce collecteur est conçu pour être utilisé par des techniciens formés techniciens de service en réfrigération et climatisation. En raison de la PRESSION INHABITUELLEMENT ÉLEVÉE ET GAZ DANGEREUX DANS ALLSTSTEM est une mauvaise application qui peut entraîner des blessures ou la mort. La Manufacture met en garde contre la vente ou l'utilisation de ce produit par tout autre personnel que celui ayant reçu une formation professionnelle.

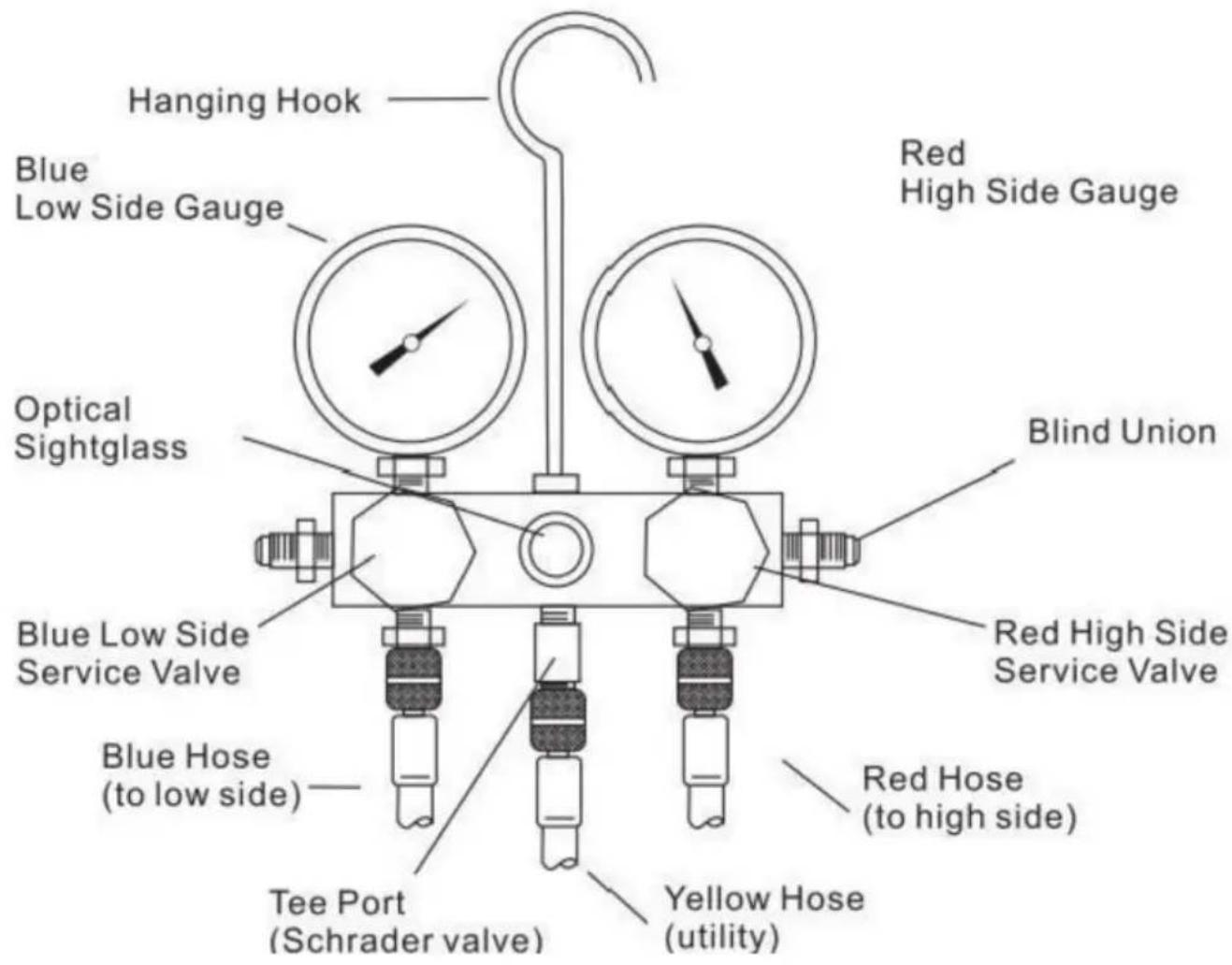

Diagramme de structure du produit

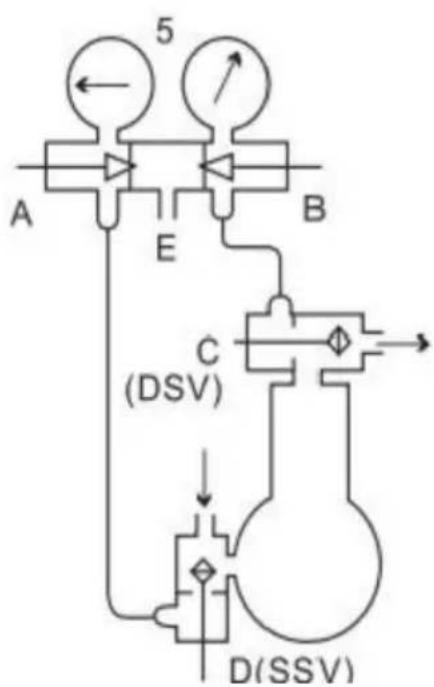

Schéma d'installation du collecteur de jauge sur un compresseur à entraînement externe avec vannes de service. A-Vanne d'aspiration du collecteur. B-Vanne de refoulement du collecte C-Vanne de service de décharge du compresseur (DSV). D-Vanne de service d'aspiration du compresseur (SSV). Ouverture E-Servide. 1-Purge. 2-Charge ou ajout d'huile. 3-Contournement. 4-Lecture de la jauge. 5-Les deux vannes du collecteur sont tournées à fond. Le système pompe de la vapeur et les pressions côté basse et côté haute sont lues.

Les conduites du collecteur sont fixées au SSV en D et doivent être laissées un à deux tours de moins alors que la ligne vers le DSV doit être resserrée. Ensuite ouvrir les deux vannes du collecteur A et B de 1/4 à 1/2 tour et boucher l'ouverture du milieu, E.

Tournez maintenant le (DSV)Cstemin1'8 à 1/4 de tour pendant un instant (casse le Une poussée de réfrigérant à haute pression se précipitera alors dans les conduites et le collecteur et la purge vers l'atmosphère au niveau de la connexion lâche à D le SSv. Cette connexion peut alors être resserrée. Une purge est nécessaire pour éliminer l'air et l'humidité du collecteur et des conduites. REMARQUE : Purge doit être réduite au minimum pour éviter d'endommager l'atmosphère.

Effectuez soigneusement des tests de fuites pendant que le collecteur et ses conduites sont sous haute pression.

Pression. Réparez immédiatement toute fuite.

Diverses opérations de service et de test peuvent être effectuées après la un collecteur de test a été installé :

1. Respecter les pressions de fonctionnement en :

Fermeture de la vanne A en la tournant à fond.

Fermeture de la vanne B en la tournant à fond.

Ouverture du siège arrière de la soupape C.

Ouverture du siège arrière de la soupape D.

1. Chargez le réfrigérant dans le système en :

Raccordement du cylindre de réfrigérant à E (vapeur uniquement).

Ouverture de la vanne A.

Fermeture de la vanne B.

Fermeture lente du siège avant de la soupape D.

1. Purger le condenseur en :

Fermeture de la vanne A.

Fermeture de la vanne B.

Ouverture de la vanne C.

1. Chargez le liquide réfrigérant côté haute pression en :

Raccordement de la bouteille de réfrigérant à E.

Fermeture de la vanne A.

Ouverture de la vanne B.

Vanne de positionnement intermédiaire C.

1. Augmentez la pression du côté basse pression pour le réglage du contrôle ou pour tester les fuites en :

Étanchéité E avec bouchon d'étanchéité.

Ouverture de la vanne A.

Fermer la vanne C.

RÉÉTALONNAGE DES MANOMÈTRES DE PRESSION ET DE COMPOSÉ INSTRUCTIONS:

La jauge de réfrigération a été calibrée en usine ; cependant, en raison de la manutention et de l'expédition, elle peut être légèrement déréglée.

ajustez, dévissez l'objectif et maintenez fermement la vis centrale fixée avec un

tournevis, et avec le pouce et l'index saisissant le pointeur près du

centre, tournez doucement le pointeur jusqu'à zéro. Répétez soigneusement s'il n'est pas à zéro.

Il n'est pas disponible pour la jauge humide, et la jauge humide ne nécessite pas

mise à zéro de la jauge.

Champ d'application

Pour réfrigérant R134A/ R22/ R12/ R502 uniquement

Analyse des défauts courants

faute phénomène	cause de l'échec	solution
Réfrigération L'écart du joint de conversion fuite d'agent est trop grand		Serrez l'interrupteur connecteur
