Tipo di prodotto	Indicatore di pressione del cilindro (tester di compressione)
Marca	Vevor
Modello	YS-045
Range di pressione	0-1000 PSI
Lunghezza del tubo flessibile	50 cm
Dimensioni della custodia	285 x 230 x 75 mm
Adattatori inclusi	18 adattatori per iniettori e candelette (filettature varie: M8, M10, M12, M14, M18, M20, M22, M24)
Valvola di sfiato	Sì, per rilasciare la pressione e resettare il manometro
Custodia	Custodia in plastica robusta inclusa
Funzione principale	Misura della compressione dei cilindri diesel
Sicurezza	Indossare DPI: mascherina antipolvere, occhiali protettivi, protezioni acustiche, guanti
Manutenzione	Pulire le filettature con una spazzola metallica; mantenere l'apparecchio pulito

Domande frequenti - YS-045 Vevor

Come si utilizza il tester di compressione Vevor YS-045?

Lasciare che il motore raggiunga la normale temperatura di esercizio, quindi spegnerlo. Rimuovere tutte le candelette o gli iniettori. Avvitare il tester con l'adattatore appropriato in un foro. Scollegare il solenoide di arresto del carburante. Portare l'acceleratore a tutto gas e far girare il motore per 6-8 giri. Leggere la pressione massima sul manometro. Per resettare, premere sulla valvola di sfiato.

Quali adattatori sono forniti con il tester?

Il kit include 18 adattatori: 1 adattatore f14mm, 1 adattatore a vite M18x1,5, 5 adattatori per iniettore (M24x1,5, M22x1,5, M24x2, M20x1,5, M22x1,5), 1 adattatore M18x1,5, 9 adattatori per candeletta (M10x1, M8x1, M10x1, M10x1,25, M12x1,25, M10x1,25, M10x1, M10x1) e 2 adattatori f14mm e f12mm.

Come sfiatare la pressione dopo un test?

Premere il pulsante della valvola di sfiato (numero 21) per rilasciare la pressione e resettare il manometro prima di svitare il tester.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre una mascherina antipolvere, occhiali protettivi, protezioni acustiche e guanti. Tenere lontani bambini e animali. Non indossare abiti larghi. Mantenere l'area di lavoro pulita e sgombra.

Come si mantiene il tester di compressione?

Mantenere il tester pulito. Assicurarsi che le filettature degli adattatori non si sporchino. Se necessario, pulirle con una spazzola metallica. Riporre l'apparecchio nella sua custodia di plastica dopo l'uso.

Qual è la pressione massima misurabile?

Il range di pressione è da 0 a 1000 PSI (circa da 0 a 69 bar).

Questo tester è adatto ai motori a benzina?

Il kit è progettato per motori diesel con candelette e iniettori. Per motori a benzina, sarebbe necessario un adattatore per candele di accensione, non fornito.

Come identificare l'adattatore giusto per il mio veicolo?

Consultare il manuale del veicolo per conoscere il tipo di filettatura degli iniettori o delle candelette. Fare quindi riferimento alla tabella degli adattatori nel manuale per scegliere l'adattatore corrispondente.

Cosa fare se il manometro non mantiene la pressione?

Verificare che l'adattatore sia ben avvitato e che la guarnizione sia in buono stato. Assicurarsi che la valvola di sfiato sia ben chiusa. Se il problema persiste, contattare il supporto tecnico.

Dove trovare l'assistenza tecnica e la garanzia?

Visitare il sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE YS-045 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

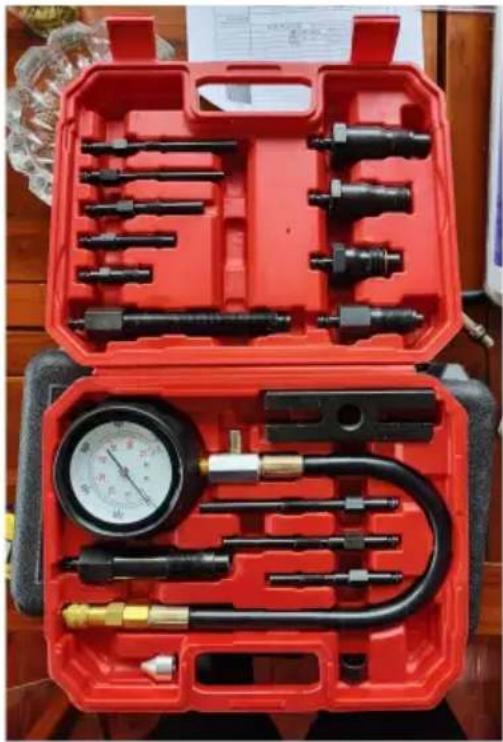

MISURATORE DI PRESSIONE DEL CILINDRO

MODELLO:YS-045

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CILINDRO

MISURATORE DI PRESSIONE

MODELLO:YS-045

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attentamente il manuale di istruzioni.
	Attenzione: assicurarsi di indossare maschere antipolvere quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare protezioni acustiche quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

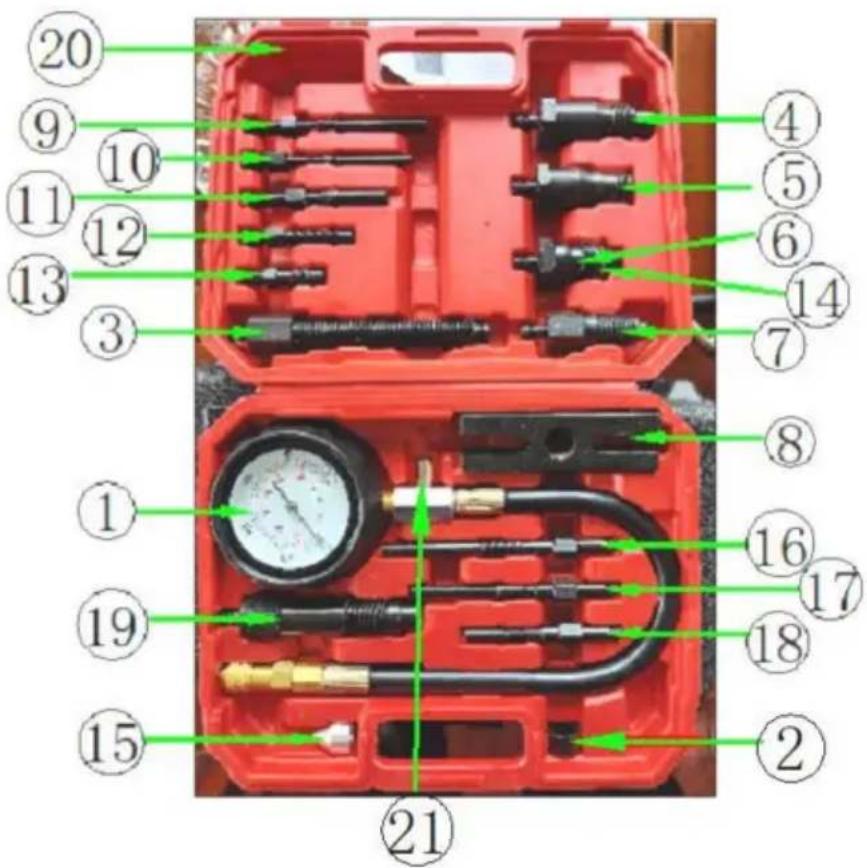

DETTAGLI DEL PRODOTTO

Numero	Nome	Specifiche
1	Manometro	Intervallo di pressione: 0-1000 PSI Lunghezza: 50 cm
2	Adattatore	f14mm
3	Adattatore a vite	M18*1.5
4	Adattatore iniettore	M24*1.5
5	Adattatore iniettore	M22*1.5
6	Adattatore iniettore	M24*2
7	Adattatore iniettore	M20*1.5
8	Adattatore	M18*1.5
9	Adattatore per candelette	M10*1
10	Adattatore per candelette	M8*1
11	Adattatore per candelette	M10*1
12	Adattatore per candelette	M10*1.25
13	Adattatore per candelette	M12*1,25
14	Adattatore	f14mm
15	Adattatore	f12mm
16	Adattatore per candelette	M10*1.25
17	Adattatore per candelette	M10*1
18	Adattatore per candelette	M10*1
19	Adattatore iniettore	M22*1.5
20	Scatola di plastica	285*230*75mm
21	Valvola di spurgo	285*230*75 mm

PARAMETRI TECNICI

M di el	YS-0 4 5
Intervallo di pressione	0- 1 0 0 0 ps
Dimensioni del prodotto	28 5* 2 3 0* 7 5 millimetri

ISTRUZIONI PER L'INSTALLAZIONE

ÿ Anche se usato come prescritto, non è possibile eliminare tutti i rischi residui

fattori. Usare con cautela. Se non si è affatto sicuri del corretto e sicuro modo in cui utilizzare questo prodotto, non tentare di utilizzarlo.

ÿ Possono verificarsi incidenti quando i banchi e le aree di lavoro sono ingombri o sporchi. I pavimenti devono essere tenuti puliti; evitare di lavorare dove il pavimento è scivoloso. Non esagerare.

ÿ I bambini e gli animali domestici devono essere sempre tenuti a una distanza di sicurezza dal tuo lavoro area. Non permettere ai bambini o a persone non addestrate di utilizzare questo prodotto.

Non indossare abiti larghi, cravatte, gioielli o altri oggetti che potrebbero impigliarsi. I capelli lunghi devono essere coperti o legati.

ÿ L'uso di accessori non idonei potrebbe essere pericoloso e invalidare la garanzia. garanzia.

ÿ Prima di ogni utilizzo, controllare se qualche parte di questo prodotto è danneggiata o mancante, e controllare che funzioni correttamente e svolga la funzione prevista. Non utilizzarlo se difettoso.

PRIMA DELL'USO

ÿ Identificare la dimensione del raccordo richiesta per il motore da testare.
ÿ Questo kit di prova di compressione include raccordi adatti per sostituire gli iniettori e candelette. Fare riferimento alla tabella per i dettagli sui raccordi e sui modelli di filettatura.
ÿ La batteria e il sistema di avviamento devono essere in buone condizioni per garantire un test accurato.

ISTRUZIONI PER L'USO

ATTENZIONE: tenere sempre lontano da qualsiasi motore caldo/in movimento parti. Fare attenzione a non far diventare il tester di compressione impigliato in parti in movimento.

ALLEGATO

ÿ Lasciare che il motore raggiunga la normale temperatura di esercizio.
ÿ Arrestare il motore e rimuovere tutte le candelette o gli iniettori (fare riferimento al manuale del veicolo) manuale del produttore).
ÿ Il tester di compressione (con il raccordo corretto collegato) può ora essere avvitato in un foro per candeletta/iniettore. Assicurarsi che il raccordo sia avvitato in modo sicuro.

ÿ Scollegare il solenoide di intercettazione del carburante per disattivare la pompa di iniezione del carburante.

ÿ Con l'acceleratore completamente aperto, far girare il motore di 6-8

ÿ giri. Il manometro (1) registrerà automaticamente il valore più alto pressione raggiunta.

ÿ Per rilasciare la pressione e reimpostare il manometro, premere il pulsante della valvola di spurgo (21).

ÿ Ora è possibile svitare il tester di compressione e testare il cilindro successivo.

MANUTENZIONE

ÿ Mantieni pulito il tuo tester di compressione. Assicurati che le filettature delle viti non sporcarsi. Se necessario pulire con una spazzola metallica
