MODE D'EMPLOI TC2034B Vevor
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation.
L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.
AVERTISSEMENT:
Veuillez lire ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entraîner entraîner des blessuresgraves.
Précautions de montage
- Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
- Portez des lunettes de sécurité approuvées par l'ANSI et des gants derbausés pendant le montage.
- Gardez la zone de montage propre et bien éclairée.
- Gardez les spectateurs hors de la zone pendant le montage.
- Ne vous rassemblez pas si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou des médicaments.
- Les capacités du produit s'appliquent à un produit correctement et complètement assemblé. produits uniquement.
- Assemblez sur une surface plane, de niveau, dure et lisse, capable de supporter séctrité soutenir l'épandeur arrière.

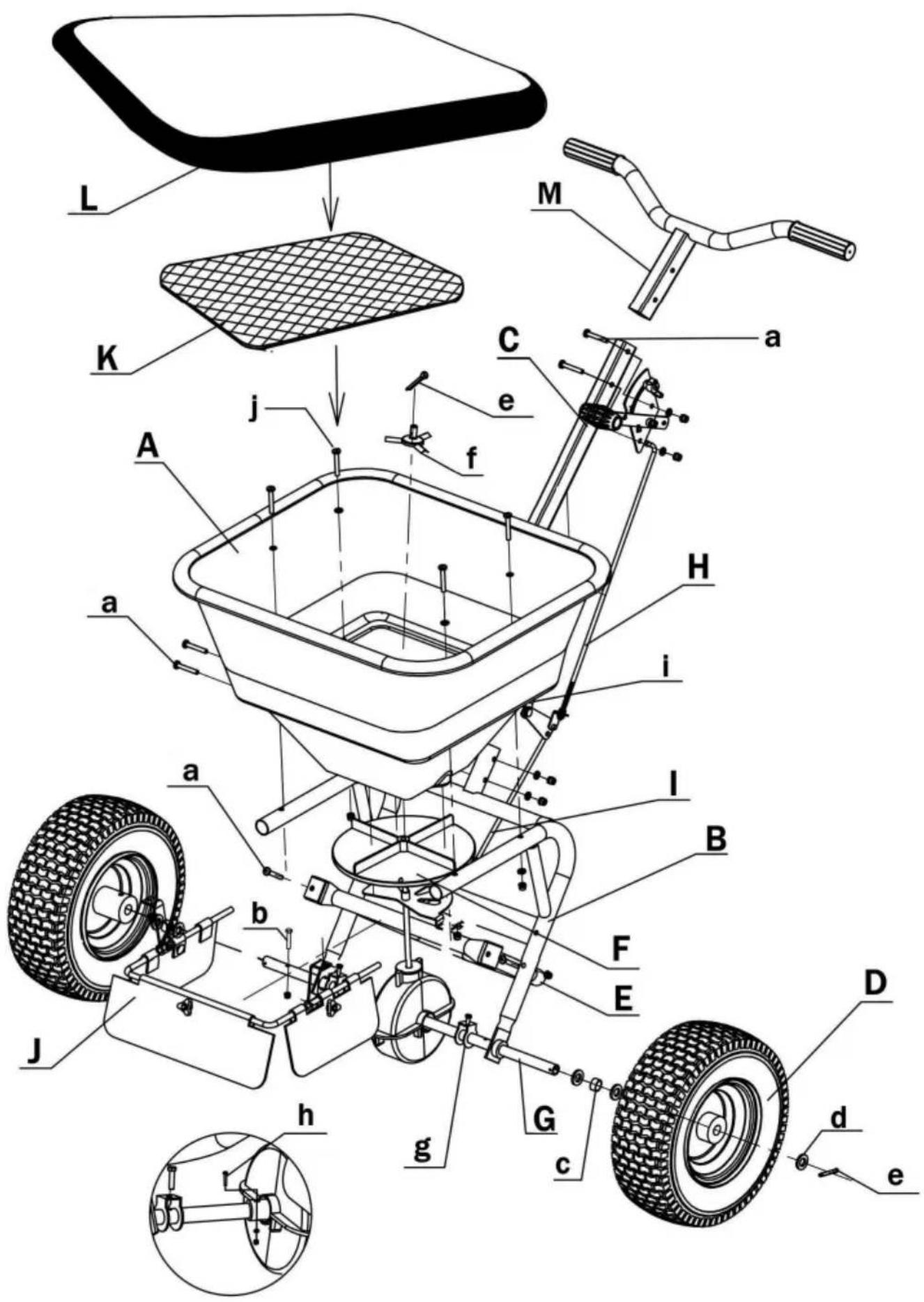

- Pour plus d'informations sur les pièces répertoriées dessous pages, veuillez vous référer au schéma d'assemblage de ce manuel. Déballer et séparer toutes les pièces dans une zone de travail propre.
Précautions d'emploi
- NE PAS S'ASSEOIR NI SE TENIR DEBOUT SUR CET ARTICLE.
- Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à proximité. article.
- Ne pas dépasser les capacités de poids spécifiées.
- Utiliser uniquement comme prévu.
- Inspectez avant chaque utilisation ; ne pas utiliser si des pièces sont desserrées ou endommagées.
CONSERVEZ CE MANUEL
Trémie x1 | BUN | Support x1 | |

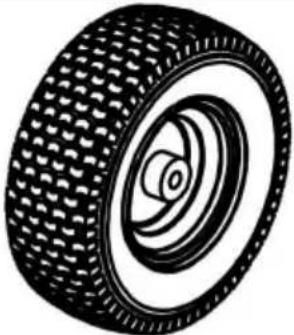

| C | Tube carréx1 | D | Roue x2 |

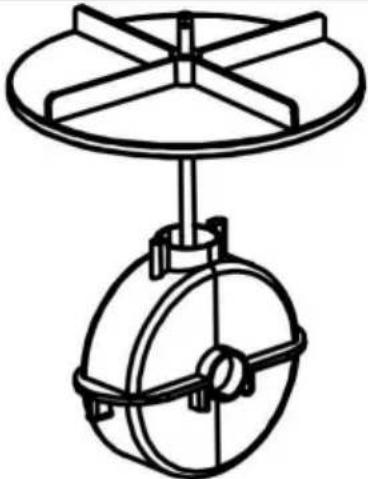

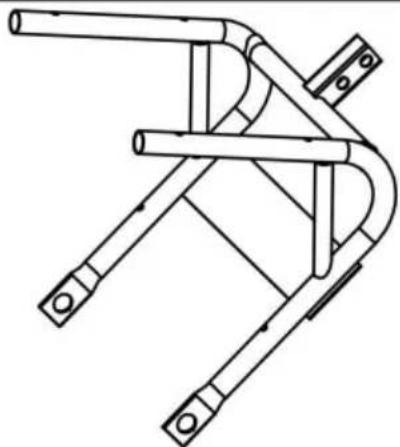

| E | Cadre de support x1 | F | Boîte de vitesses x1 |
| G | Axe x1 | H | Ajusteur de position de vitesse x1 |
Raccordement du dispositif de réglage de la position déteuse tige x1 | J | Plaque de blocagex1 | |

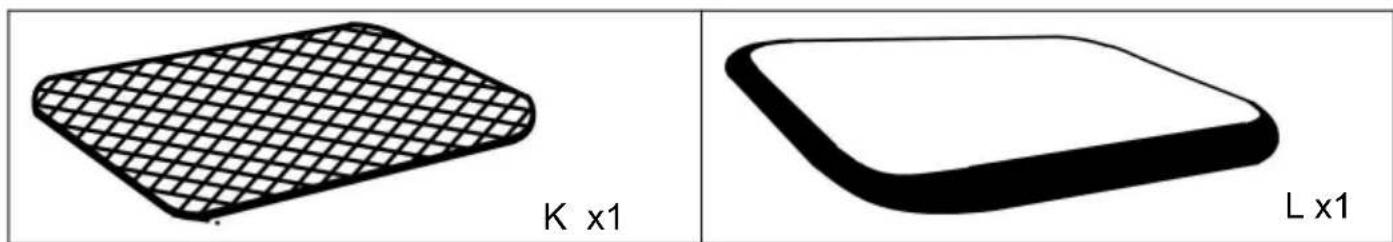

| K | Maille d'écranx1 | L | Couvercle transparentx1 |
| M | Poignée x1 | ||
| un | Vis M6*40 x6 | b | Vis M6*50 x1 |
| c | Manchon x2 | d | Grande rondelle x5 |
| et | Broche x2 | f | Tête rotative x1 |
| g | Pièce de positionnement x2 | h | Vis M3*30 x1 |
Vis M6*16 x2 | j | Vis M6*40 x4 | |

Un x1B | x1 | J x1 |
j x4 | ||
![]() | loser la trémie (A), le support plaque de blocage (J) comme dans le diagramme.ez des vis M6 × 40 (j x 4) pourer ensemble via lee montage correspondants surie, le support et le blocagepuis serrez les vis. | |
A

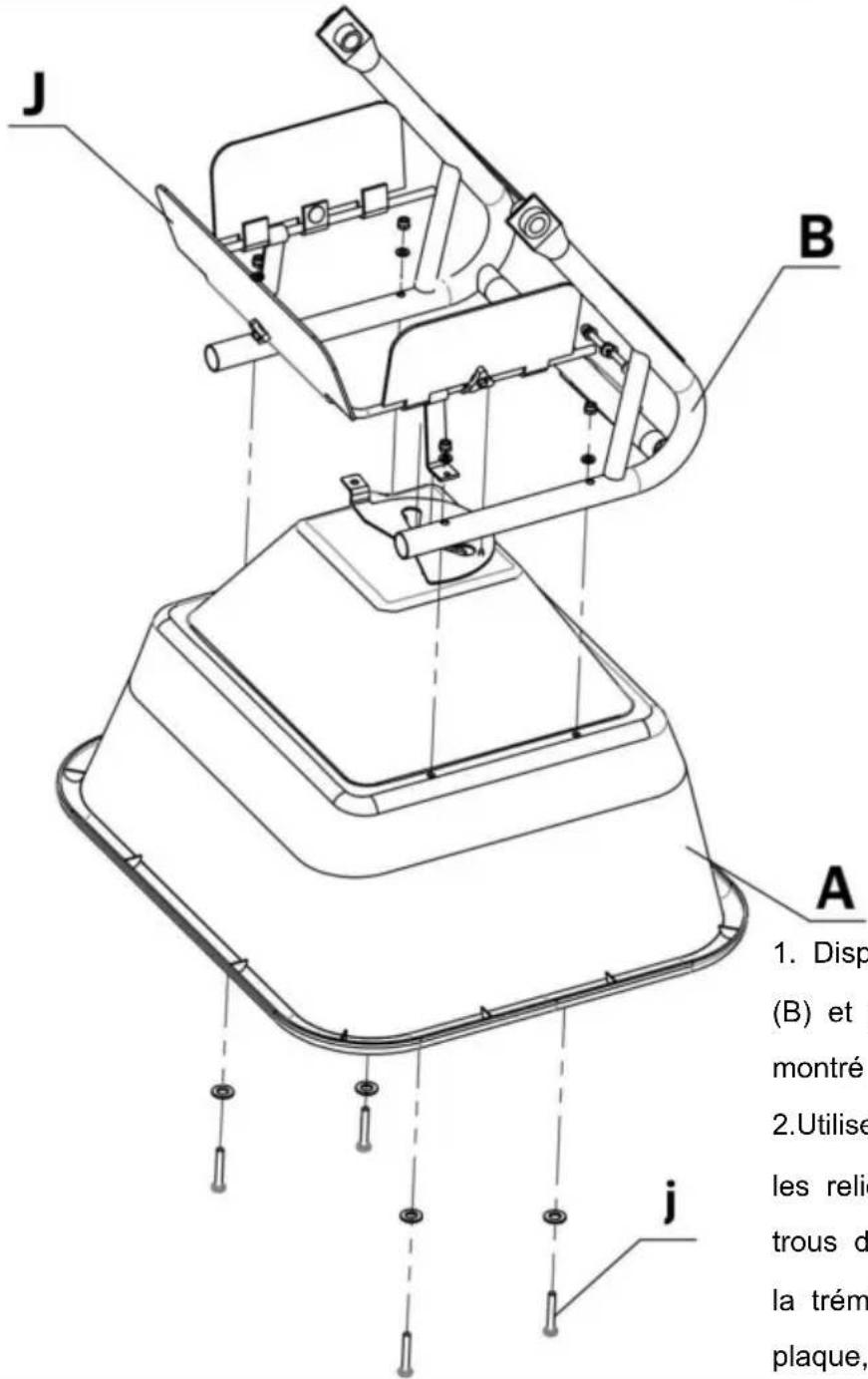

- Disposer la trémie (A), le support
(B) et plaque de blocage (J) comme
montré dans le diagramme. - Utilisez des vis M6 × 40 (j × 4) pour
les relier ensemble via le
trous de montage correspondants sur
la trémie, le support et le blocage
plaque, puis serrez les vis.
E x1 | un x2 |
![]() | |

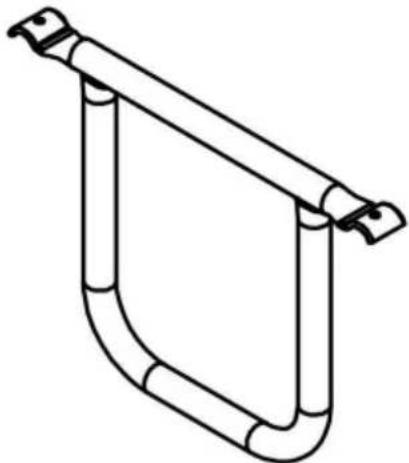

| 1. Procurez-vous le cadre de support (E) et trouvez la position d'installation qui correspond support (B).2. Utilisez deux vis M6 x 40. Passez-les dans les trous correspondants sur le cadre de support et les composants déjà installés, puis serrez le vis. | |


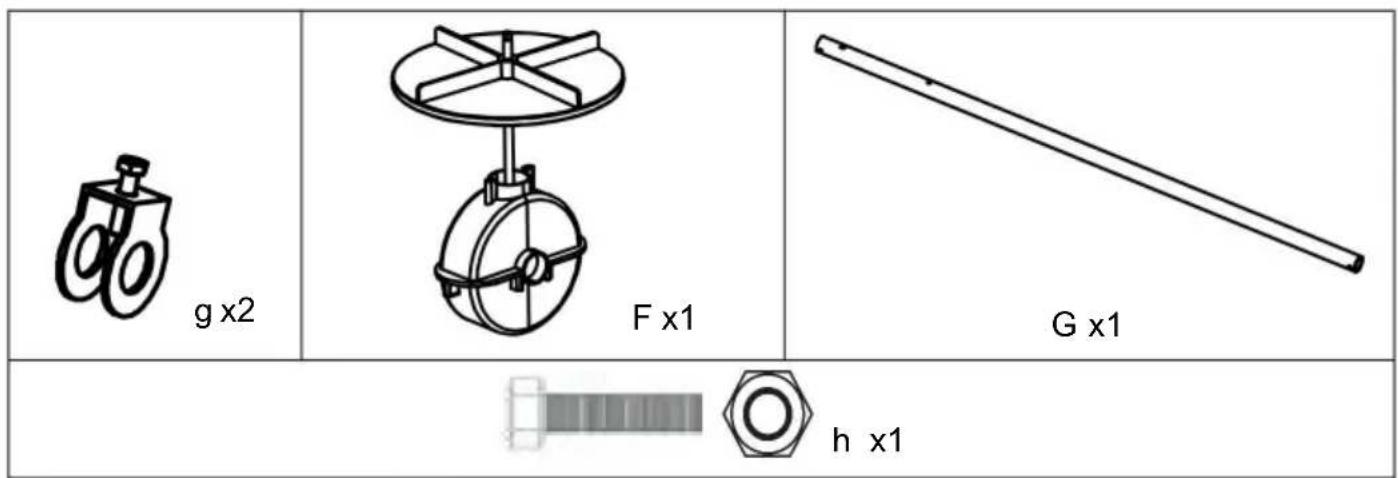

g x2 F x1 G x1 h x1


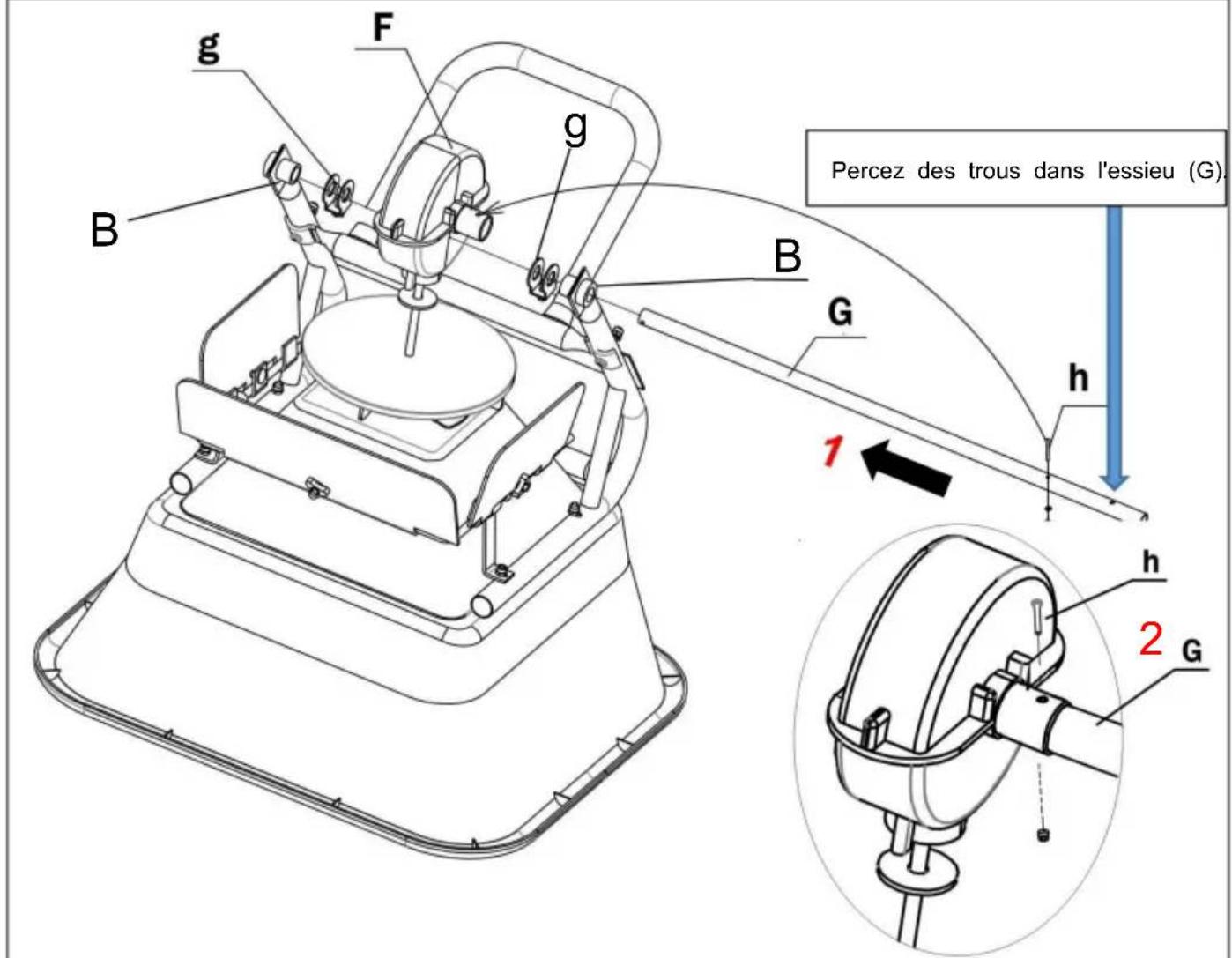

g F g B B G h 1 h 2 G Percez des trous dans l'essieu (G)- Déterminez l'orientation de l'essieu (G) en fonction des emplacements des trous marqués sur l'image ci-dessus. Ensuite, passez l'essieu (G) dans le support (B) dans le sens de la flèche. Installez ensuite la pièce de positionnement (g) et le réducteur (F), puis installez une autre pièce de positionnement (g) et le support (B) sur l'essieu.
- Fixez l'essieu (G) et la boîte de vitesses (F) avec une vis M3×30 (h) comme indiqué le dessin détaillé.
D x2 | B x1 | c x2 | |
![]() | ex1 | ||

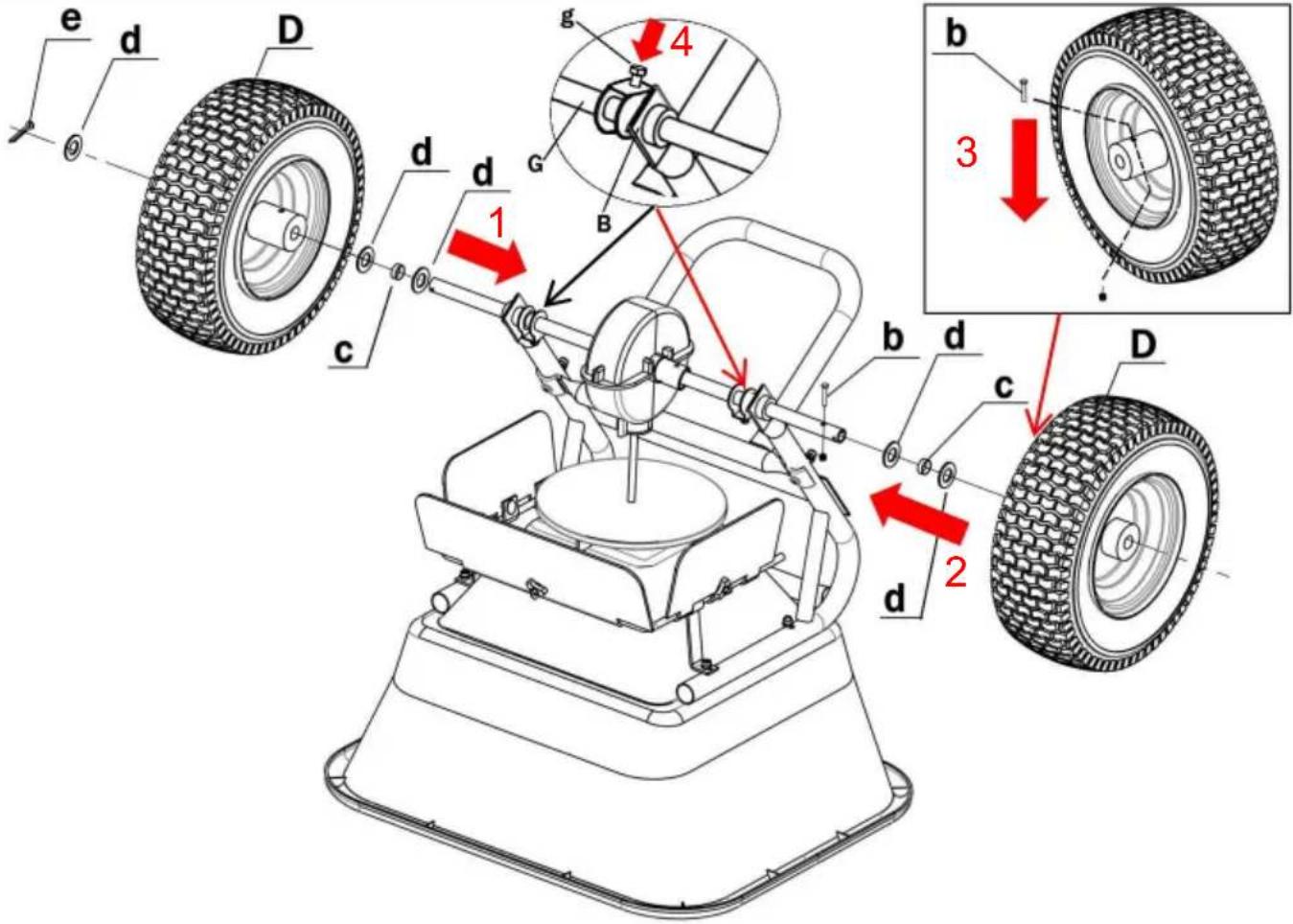

1. Insérez la grande rondelle (d), le manchon (c), la grande rondelle (d), la roue (D) et la grande Fixez la rondelle (d) du côté gauche sur l'axe (G) dans l'ordre. Insérez ensuite la goupille (e).dans le petit trou à l'extrémité la plus extérieure de l'essieu (G) et pliez-le pour la fixation.2. Insérez la grande rondelle (d), le manchon (c), la grande rondelle (d) et la roue (D) sur le côté droit sur l'essieu (G) en séquence.3. Passez la vis (b) à travers la roue (D) et l'axe (G) et verrouillez-la pendant fixation.4. Serrez la vis sur la pièce de positionnement (g x2). Notez que la fonction la pièce de positionnement (g x2) sert à empêcher les pieds du support (B) de se déplacer vers l'intérieur. | |||

e x1

Tout d'abord, insérez la tête rotative (f) dans l'arbre au centre de la trémie (A), puis fix la avec une goupille (e).


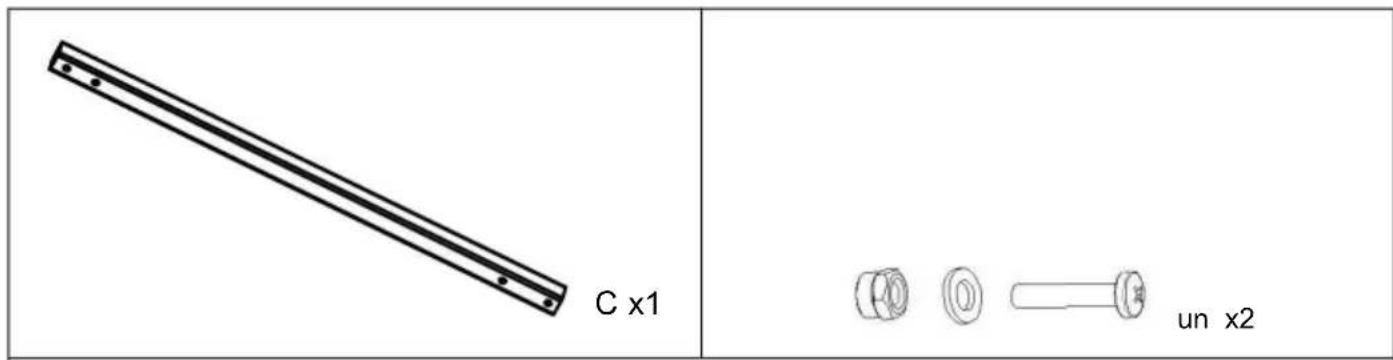

C x1 un x2


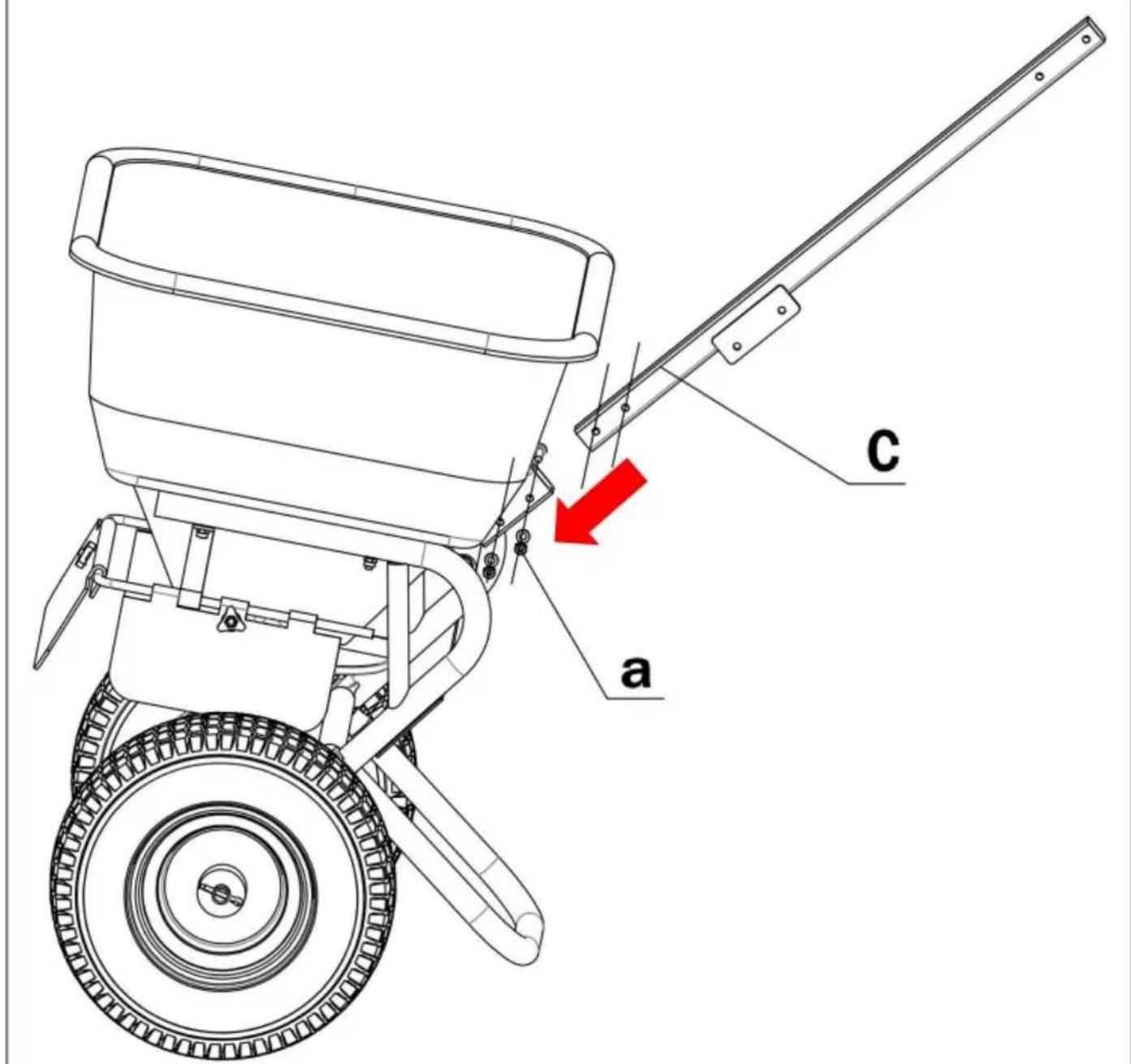

a C- Insérez le tube carré (C) dans le support (B).
- Utilisez des vis M6 × 40 (a x2) pour les connecter via le support de montage correspondant, puis serrez les vis.
Faites attention au sens d'insertion du tube carré (C).
M x1 | H x1 | Je x1 | |
| ax2 | je x2 | ||

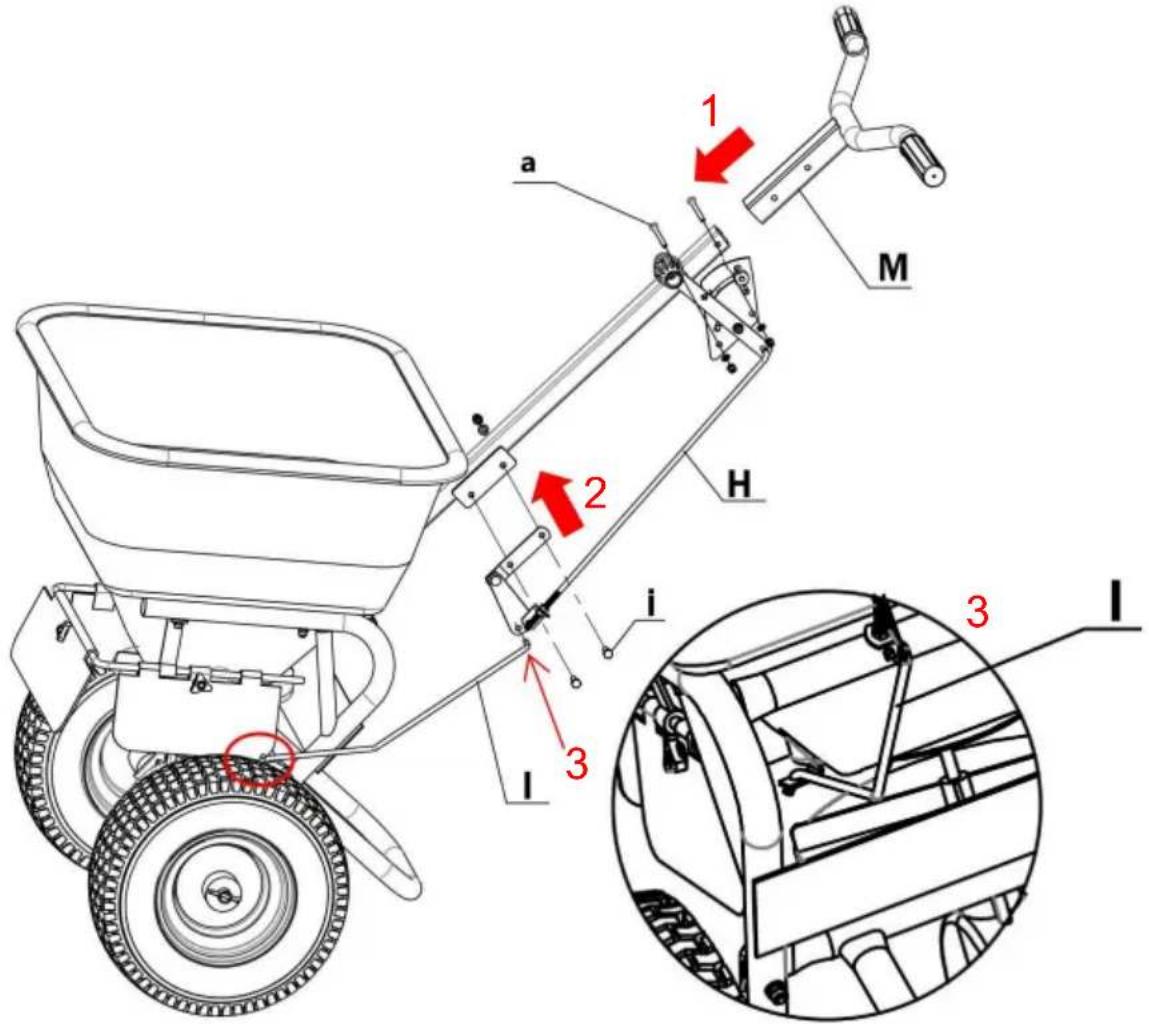

1. Insérez la poignée (M) dans le tube carré (C) et installez la position de l'engrenageRégleur (H) sur le côté. Fixez-les avec 2 vis M6×40 (a).2. Installez la partie inférieure du dispositif de réglage de la position de l'engrenage (H) sur le tube carré(C) et fixez-le avec des vis M6×16 (i x2).3. Connectez la partie supérieure de la bielle de réglage de la position de la vitesse (I) à laréglage de la position de l'engrenage (H) et la partie inférieure de la trémie (A).4. Ajustez la poignée du dispositif de réglage de la position de la vitesse (H) pour le test et vérifiezsi l'orifice de fuite de matériau s'ouvre et se ferme avec le réglage duajusteur. | |||

Installez la grille (K) et le couvercle transparent (L) à leurs emplacements respectifs sur l'épandeur. La grille sert à filtrer les matériaux. Si des matériaux dépassent les mailles de la grille, veuillez les retirer. La taille de l'orifice de fuite est limitée ; seuls les matériaux plus petits peuvent être épandus.


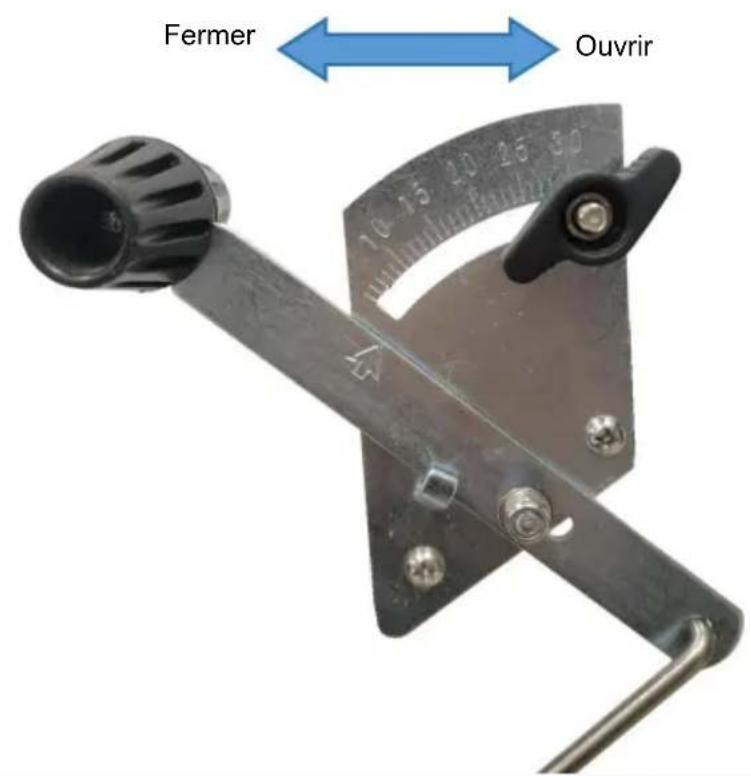

Fermer OuvrirCOMMENT UTILISER LE CHARIO D'ÉPANDAGE
POUR OUVRIR - Poussez le niveau de contrôle vers l'avant jusqu'à ce qu'il s'arrête contre le bouton.
POUR FERMER - Tirez le levier de commande complètement vers l'arrière vers l'opérateur.
Suivez les instructions fournies par le fabricant de l'épandage matériel.
REMARQUE : Assurez-vous que le matériau d'épandage est réparti uniformément.
le matériau à épandre doit êtrec.
-
Avant d'introduire le matériau à épandre, placez le levier de distribution sur la position Position OFF (volet de distribution fermé).
-
Remplissez la trémie du chariot épandeur.
-
Pour régler le volume de pâte à tartiner, placez le levier de distribution sur la position souhaitée. position.
-
Afin d'épandre ou de disperser le matériau, conduisez le chariot épandeur à une vitesse vitesse uniforme (plus la vitesse est élevée, plus la distance de diffusion est grande).
-
Fermez le volet de distribution dès que vous arrêtez le chariot épandeur (levier de distribution en position OFF).
-
Déterminez la superficie approximative de la zone à couvrir et estimez quantité de matériel nécessaire.
- Avant de remplir la trémie, assurez-vous que le bras de contrôle du débit est en position d'arrêt et la plaque de fermeture est fermée.
- Brisez tout engrais grumeleux lorsque vous remplissez la trémie.
- Réglez la butée réglable avec le bras de contrôle de débit toujours en position d'arrêt. Consultez le tableau d'application sur cette page et les instructions sur le sac d'engrais pour sélectionnez le réglage de débit approprié.
- Le tableau d'application est calculé pour une application légère à lourde sur un véhicule vitesse de 3 mph, soit 100 pieds en 23 secondes. Une variation de vitesse nécessitera réglage du débit pour maintenir la même couverture. Plus vous roulez vite, plus la largeur de diffusion est large.
- Assurez-vous que la goupille d'entraînement est installée dans l'essieu avant de démarrer l'épandeur.
- Toujours démarrer l'épandeur en mouvement avant d'ouvrir la plaque de fermeture.
- Fermez toujours la plaque de fermeture avant de tourner ou d'arrêter l'épandeur.
- Si l'engrais est accidentellement déposé trop abondamment sur une petite zone, arrosez la zone Arrosez soigneusement avec un tuyau d'arrosage ou un arroseur pour éviter de brûler la pelouse.

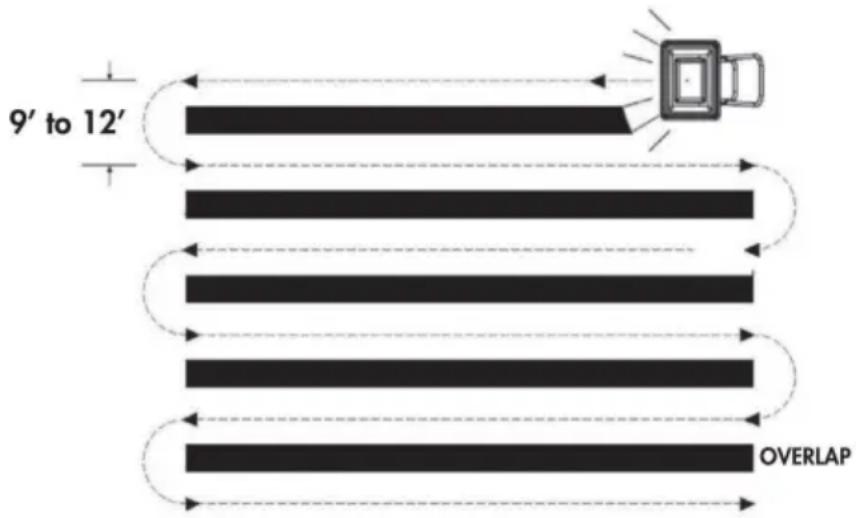

- Pour assurer une couverture uniforme, effectuez chaque passage de manière à ce que le modèle de diffusion chevauche légèrement le motif du passage précédent, comme illustré dans la figure ci-dessous. les largeurs de diffusion approximatives pour différents matériaux sont indiquées dans l'application tableau sur cette page.
- Lors de l'épandage d'engrais anti-mauvaises herbes, assurez-vous que le schéma de diffusion ne touche pas les arbres à feuilles persistantes, les fleurs ou les arbustes.

Il s'agit de paramètres approximatifs et sont fournis à titre indicatif uniquement.
Les variations de matériaux, la vitesse de déplacement, le terrain, les conditions météorologiques, l'âge et l'état de l'épandeur, etc. peuvent influencer le réglage. En cas de doute, commencez par un réglage inférieur et augmentez-le si nécessaire. Calibrez toujours votre épandeur avant utilisation.
- Après chaque utilisation, nettoyez le matériau de la trémie.
- Rincer/sécher l'intérieur et l'extérieur de l'épandeur après chaque utilisation.
- Avant de faire fonctionner, assurez-vous que les pneus ont le PNEU RECOMMANDÉ PRESSION 25 PSI.
- Vérifiez périodiquement le serrage de toutes les fixations.
- Nettoyer et lubrifier légèrement les pièces une fois par an.
- Utilisez une peinture émaillée brillante en aérosol pour retoucher le métal peint rayé ou usé surfaces.
- Ne jamais dépasser la capacité de charge nominale, cela endommalépaideur.
Important
Les avertissements, mises en garde et instructions décrits dans ce manuel d'instructions ne peuvent pas couvrir toutes les conditions ou situations possibles qui peuvent survenir. Il doit être compris par l'opérateur que le bon sens et la prudence sont des facteurs qui ne peuvent pas être intégrés ce produit et doit être fourni l'apérateur.
Stockage
- Ne laissez jamais le matériau dans la trémie pendant des périodes prolongées.
- Avant de ranger, assurez-vous que l'épandeur est propre et sec pour des années sans problème service.
- Conserver à l'intérieur ou dans un endroit protégé pendant les intempéries et leôhivois
PARAMÈTRE DU PRODUIT
| Modèle | TC2034B |
| Poids de chargement sécuritaire | 100 lb (45,2 kg) |
| Couleur | Noir |
| Largeur d'épandage | 0-3 m/0-9,8 pi |
(I) Pièces manquantes ou
endommagées Description du problème : Après avoir ouvert l'emballage des pièces, on constate que la quantité de certaines pièces est insuffisante ou qu'il y a des dorévidents.
Solution : Vérifiez immédiatement et soigneusement la liste des pièces afin de confirmer les pièces manquantes ou endommagées. Contactez le service client de VEVOR, indiquez le modèle du produit (TC2029A) et les informations relatives aux pièces, puis demandez le remplacement ou la réédition des pièces. Pendant la période d'attente, n'essayez pas d'assembler le produit avec des pièces incomplètes ou endommagées afin de ne pas compromettre les performances et la sécurité produit.
(II) Difficultés d'assemblage
Description du problème : Lorsque vous travaillez selon les étapes d'assemblage du manuel d'instructions, des situations telles qu'un alignement difficile des pièces et une incapacité à visser les vis en douceur se produisent.
Solution : Vérifiez à nouveau le sens d'installation des pièces, reportez-vous aux illustrations du manuel d'instructions et assurez-vous que chaque pièce est installée correctement. En cas de difficulté de vissage, vérifiez qu'aucun corps étranger ne bloque le filetage. Une brosse peut être utilisée pour nettoyer le filetage. Si le filetage est endommagé, contactez rapidement le service client pour remplacer les pièces correspondantes. En cas de difficulté d'alignement due à une différence de taille, ne forcez pas le montage, mais contactez le service client pour obtenir des conseils supplémentaires ou le remplacement des pièces. Nous préparerons des vidéos d'installation. Veuillez contacter le service client VEVOR si nécessaire.
eux.
(I) Problème de répartition
inégale Description : Lors de l'utilisation de l'épandeur, les matériaux sont répartis de manière inégale sur le sol, certaines zones en ayant plus et d'autres enmayant
Solution : Vérifiez l'absence de formation de grumeaux dans la trémie. Si tel est le cas, les grumeaux doivent être broyés avant utilisation. Vérifiez que la vitesse de déplacement de l'épandeur est uniforme. Veillez à maintenir une vitesse constante, car les variations de vitesse peuvent affecter l'efficacité de l'épandage. Vérifiez que le réglage du bras de contrôle du débit de l'épandeur est approprié. Selon le type de matériau et le scénario d'utilisation, reportez-vous aux valeurs recommandées dans les précautions d'épandage du produit et réajustez la position débutu
bras de commande.
(II) La largeur d'épandage ne répond pas aux attentes Description
du problème : La largeur d'épandage réelle n'est pas conforme à la plage spécifiée dans le manuel d'instructions, étant soit trop large, soit trop étroite.
Solution : Vérifiez la vitesse de déplacement de l'épandeur. Plus la vitesse est élevée, plus la largeur d'épandage est importante. Réglez la vitesse de déplacement à la vitesse appropriée, selon vos besoins. Vérifiez que le réglage du bras de contrôle du débit est correct. Un réglage inapproprié du débit peut affecter indirectement la largeur d'épandage. Réajustez-le selon la méthode de réglage appropriée. Si les composants de l'épandeur sont desserrés ou endommagés, la largeur d'épandage peut être affectée. Vérifiez soigneusement chaque composant de l'épandeur.
Resserrez rapidement toutes les pièces desserrées et contactez le service client pour remplacer toute pièce endommagée.
(III) L'épandeur est bloqué ou ne peut pas être poussé
Description du problème : Pendant le processus d'utilisation, l'épandeur est bloqué, difficile à pousser ou ne peut même pas être poussemalement.
Solution : Vérifiez que la pression des pneus atteint la valeur recommandée de 25 psi. Une pression insuffisante augmente la résistance à la poussée. Gonflez-les rapidement à la pression standard. Vérifiez qu'aucun corps étranger n'est enroulé autour des roues. Si c'est le cas, nettoyez-les. Vérifiez qu'aucune accumulation de matériaux ne bloque les composants de l'épandeur. Nettoyez les matériaux accumulés dans la trémie et les autres composants. Si le problème persiste, il peut s'agir d'une défaillance mécanique, comme un roulement endommagé. Contactez un technicien de maintenance professionnel ou le service client de VEVOR pour maintenance.
Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 2000CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122, Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
