INSTRUKCJA OBSŁUGI TC2034B Vevor
ZA ROZPRZESTRZENIACZEM

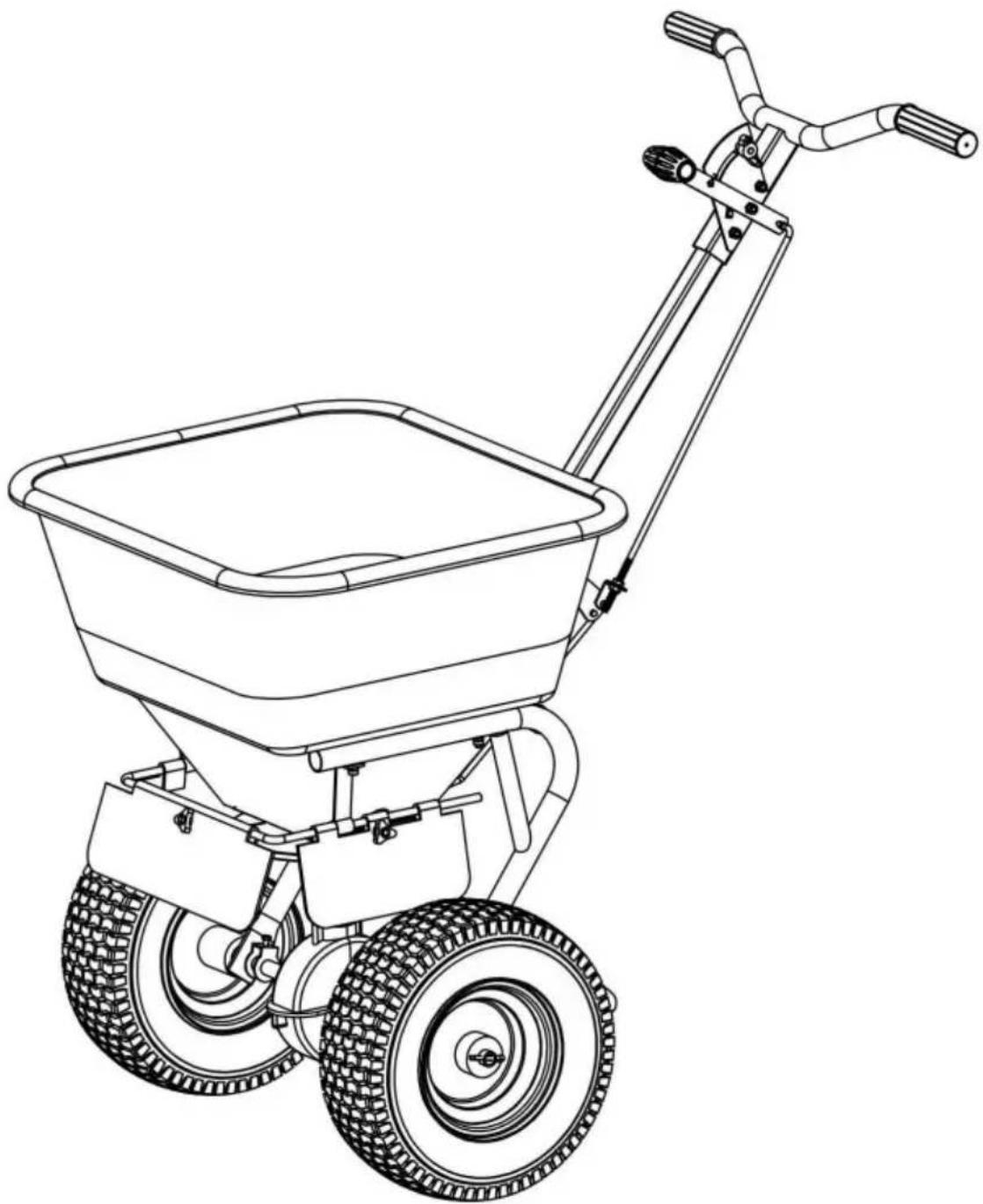

MODEL:TC2034B
VEVOR
ZA ROZPRZESTRZENIACZEM
MODEL:TC2034B

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
OSTRZEŻENIE:
Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.
Środki ostrożności podczas montażu
- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaże stwarzać zagrożenia.
- Noś okulary ochronne zatwierdzone przez ANSI i wytrzymałe rękawobocze. w trakcie montażu.
- Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
- Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
- Nie wchodzą na zebranie, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub narkotyków. lub leków.
- Możliwości produktu dotyczą prawidłowego i kompletnego montażu. tylko produkty.
- Montaż należy wykonać na płaskiej, równej, twardej i gładkiej powierzchni, która będzpieczna. wspieranie Behind Spreader.

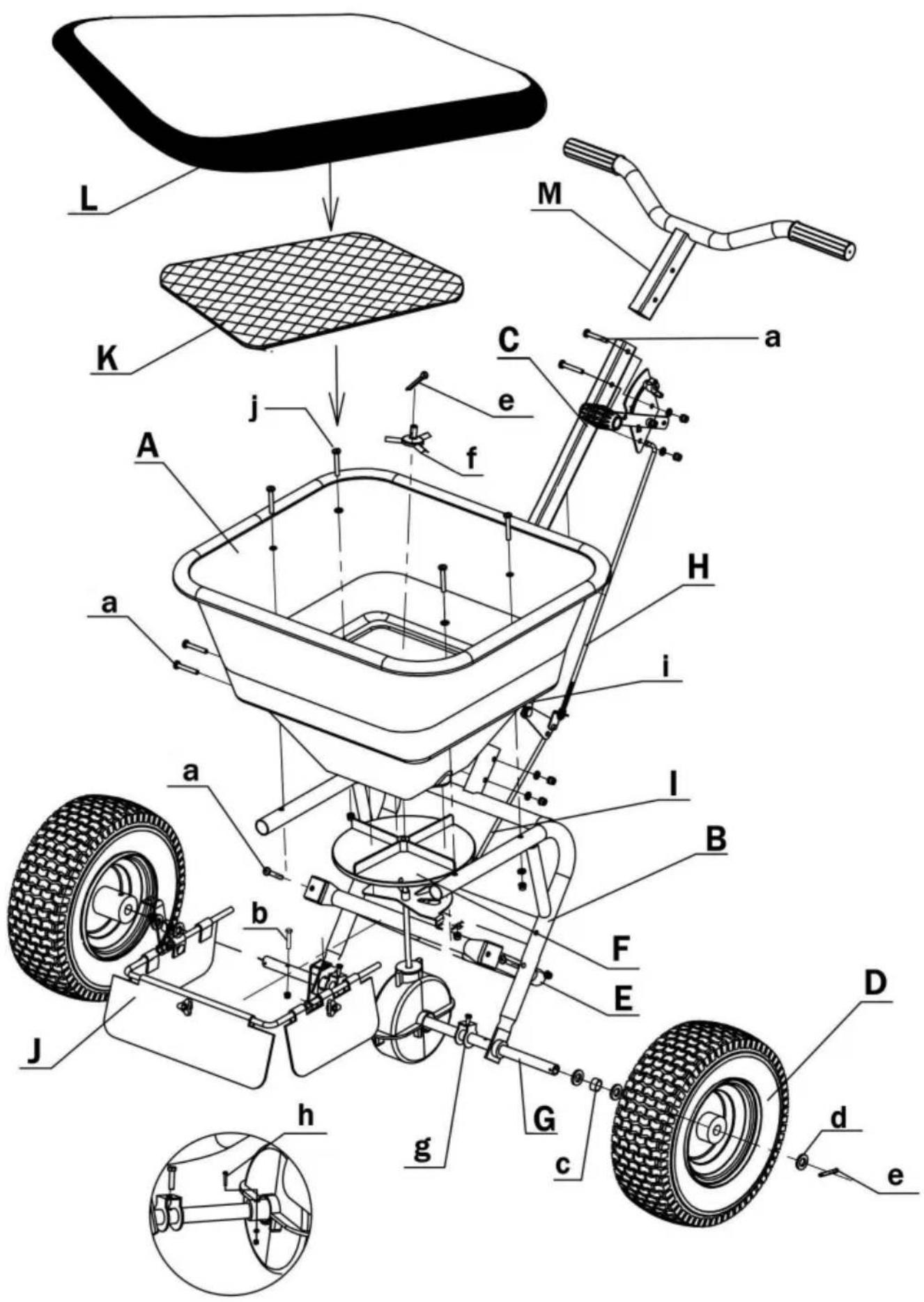

- Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.
Stosuj środki ostrożności
- NIE SIADAJ ANI NIE STAWAJ NA TYM PRZEDMIOCIE.
- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani przebywać w jego pobliżu. przedmiot.
- Nie przekraczać określonego limitu obciążenia.
- Używać wyłącznie zgodnie z przeznaczeniem.
- Przed każdym użyciem należy przeprowadzić kontrolę. Nie należy używać produktu, jeśli jakieś części są luźne lub uszkodzone.
ZAPISZ TE INSTRUKCJE
| A | Lejek x1 | B | Uchwyt x1 |
| C | Rura kwadratowax1 | D | Koło x2 |
| mi | Rama nośna x1 | F | Skrzynia biegów x1 |
| G | Oś x1 | H | Regulator położenia przekładni x1 |
| I | Łączenie regulatora położeniąprzekładni pręt x1 | J | Płytka blokującax1 |
| K | Siatka ekranowax1 | L | Przezroczysta osłonax1 |
| M | Uchwyt x1 | ||
| A | Śruba M6*40x6 | B | Śruba M6*50 x1 |
| C | Rękaw x2 | D | Duża pralka x5 |
| mi | Przypnij x2 | F | Głowica obrotowa x1 |
| G | Część pozycjonująca x2 | H | Śruba M3*30 x1 |
| I | Śruba M6*16 x2 | J | Śruba M6*40 x4 |

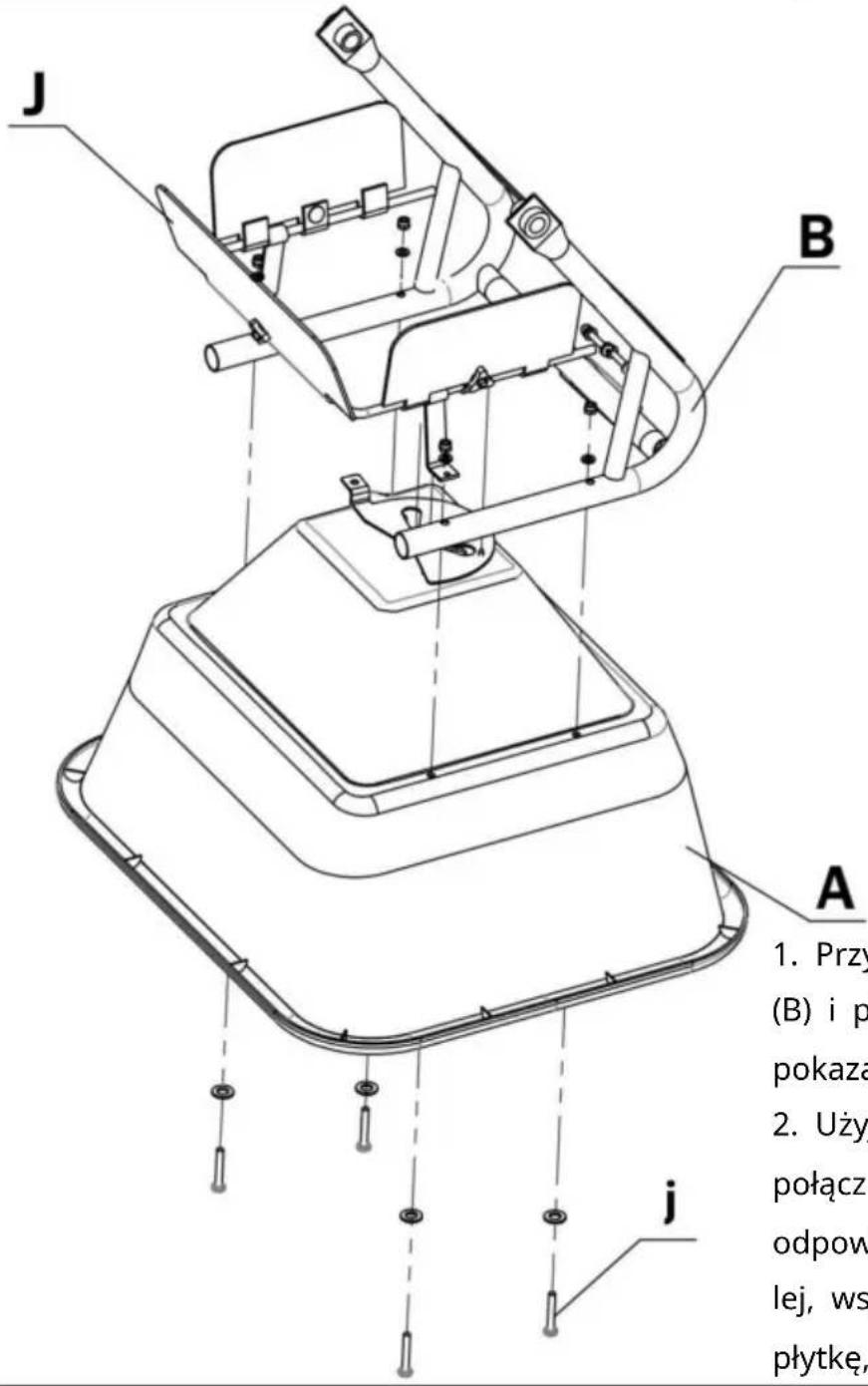

1 B1 | x1x | Z x1 |
j x4 | ||
/gotuj zasobnik (A), wspornikłytkę blokującą (J) jakoano na schemacie.j śrub M6×40 (j x4), abyje ze sobą za pomocąriednie otwory montażowe napornik i blokadaa następnie dokręć śruby. | ||
E x1 | ![]() ![]() x2 |
![]() | |
| 1. Zdobadź ramę nośną (E) i znajdź pozycję instalacji odpowiadającą wspornik (B).2. Użyj śrub (x2) M6×40. Przełoż je przez odpowiednie otwory w ramę nośną i już zamontowane komponenty, a następnie kręć śruby. | |
| 2 xx2 | P x1 | G x1 |
| wys. x1 | ||


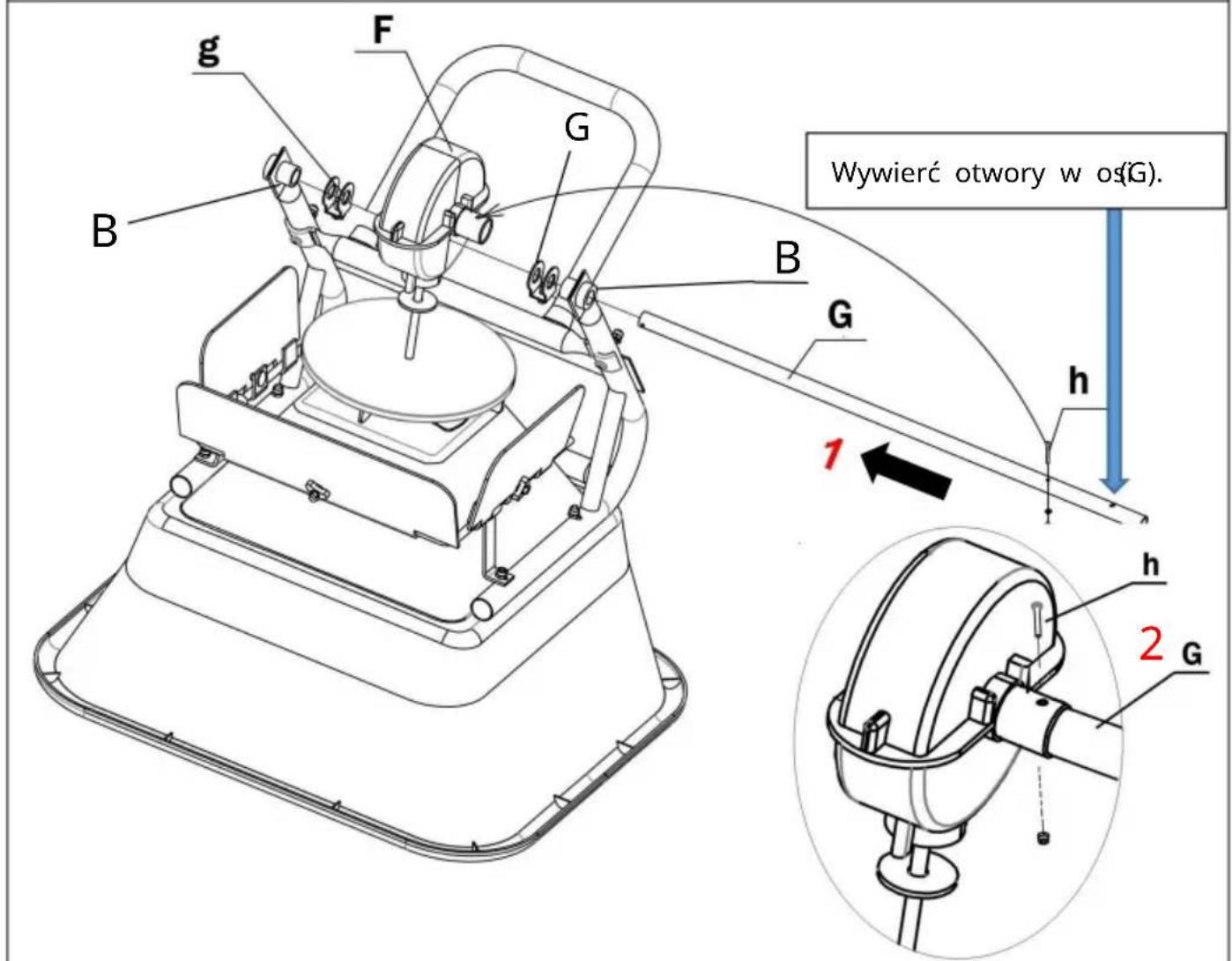

Wywierć otwory w os(G). 1 2 h h G G B F g- Określ orientację osi (G) zgodnie z zaznaczonymi pozycjami otworów na powyższym rysunku. Następnie przełoż oś (G) przez wspornik (B) w kierunku strzałki. Następnie zainstaluj część pozycjonującą (g) i skrzynię biegów (F), a następnie zainstaluj inną część pozycjonującą (g) i wspornik (B) na osi.
- Zabezpiecz oś (G) i skrzynię biegów (F) za pomocą śruby M3×30 (h), jak pokazano na szczegółowym rysunku.
D x2 | B1 x1 | c x2 | |
d x5 | ix1 | ||

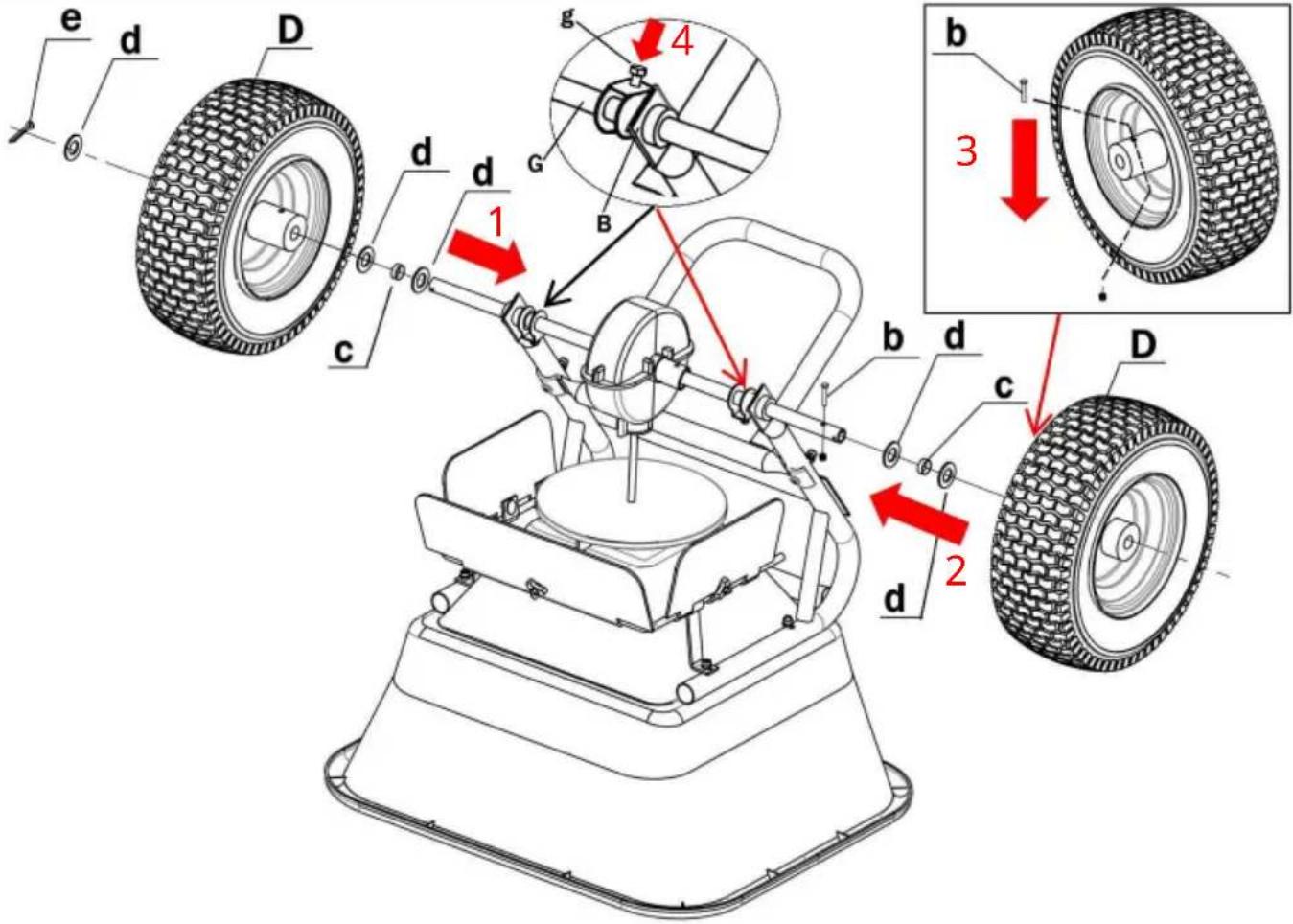

1. Wlóź dużą podkładkę (d), tuleję (c), dużą podkładkę (d), kółko (D) i dużą podkładkę (d) po lewej stronie na oś (G) w kolejności. Następnie włóź sworzeń (e) do małego otworu na najdalszym końcu osi (G) i wygnij go w celu zamocowania.2. Wlóź dużą podkładkę (d), tuleję (c), dużą podkładkę (d) i kółko (D) na prawą stronę na oś (G) w kolejności.3. Przełoż śrubę (b) przez koło (D) i oś (G) i zablokuj ją na czas fiksacja.4. Dokręć śrubę na części pozycjonującej (g x2). Należy pamiętać, że funkczęść pozycjonująca (g x2) zapobiega przesuwaniu się nóżek wspornika (B) do wewna | |||


Najpierw należy włożyć głowicę obrotową (f) do wału znajdującego się na środku zasobnika (A), a następnie zamocować ją za pomocą kołk(e).


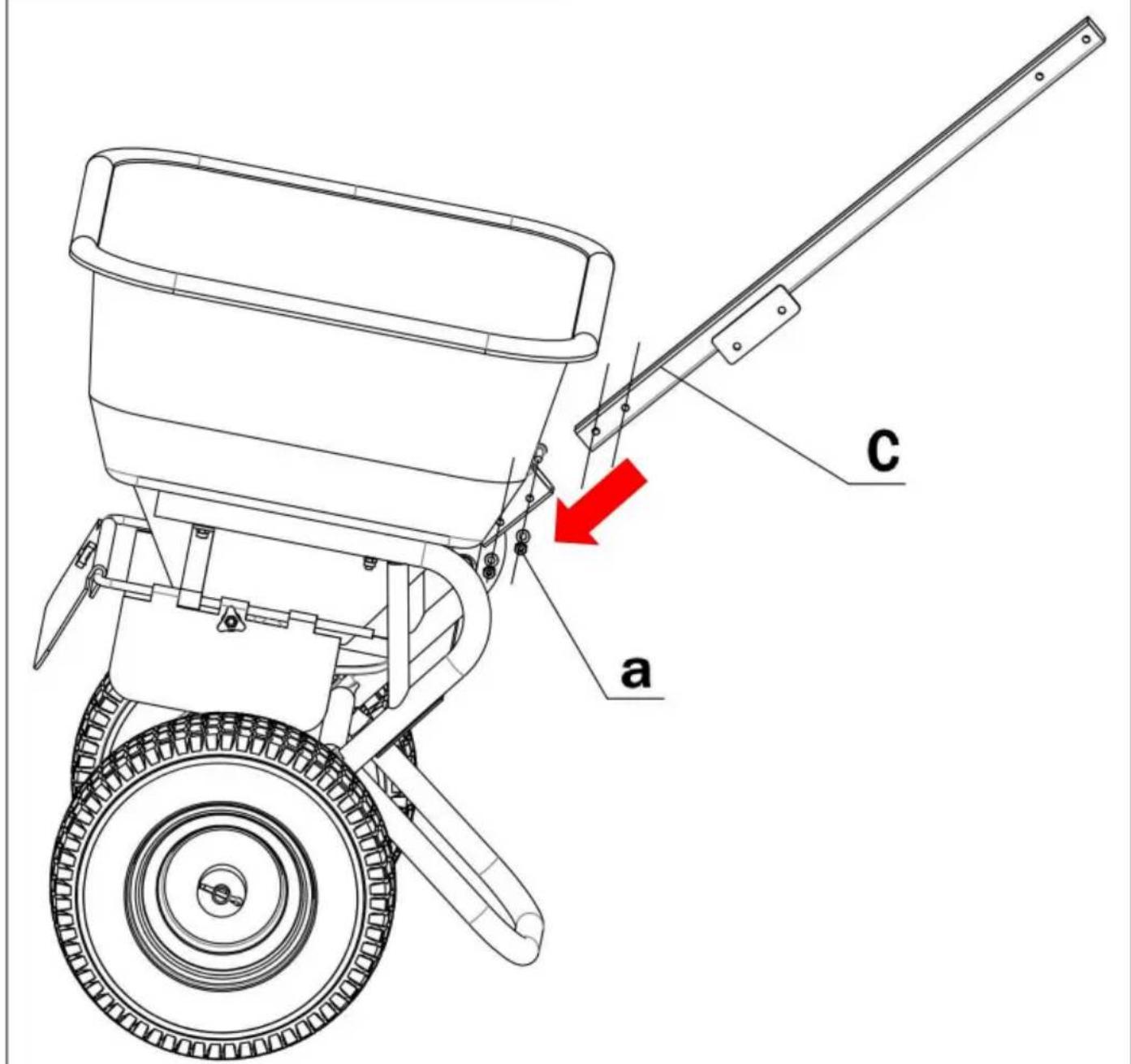

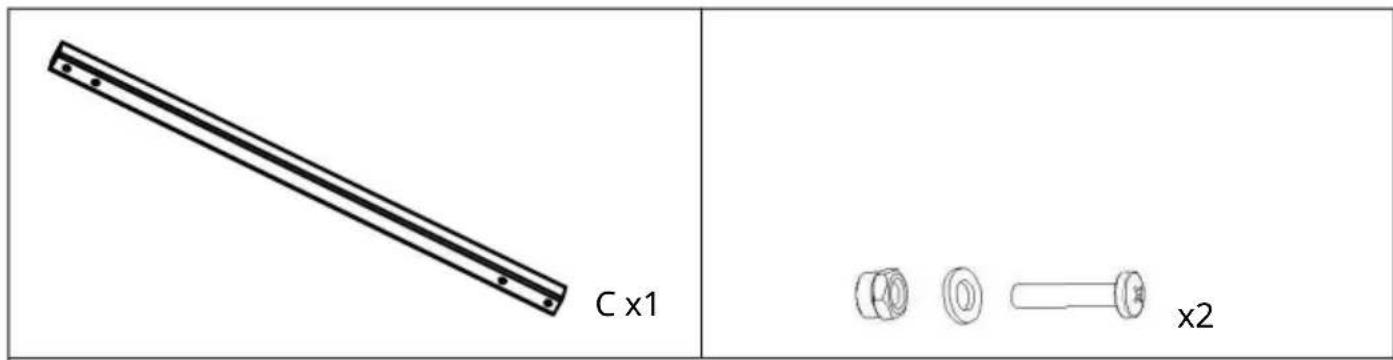

a C- Włóż rurkę kwadratową (C) do uchwytu (B).
- Użyj śrub M6×40 (x2), aby połączyć je za pomocą odpowiednich elementów montażowych otwory, a następnie dokręć śruby.
Należy zwrócić uwagę na kierunek wkładania rurki kwadratowej (C).
M1 x1 | Wysokość x1 | Ja x1 | |
| oś2 | ja x2 | ||

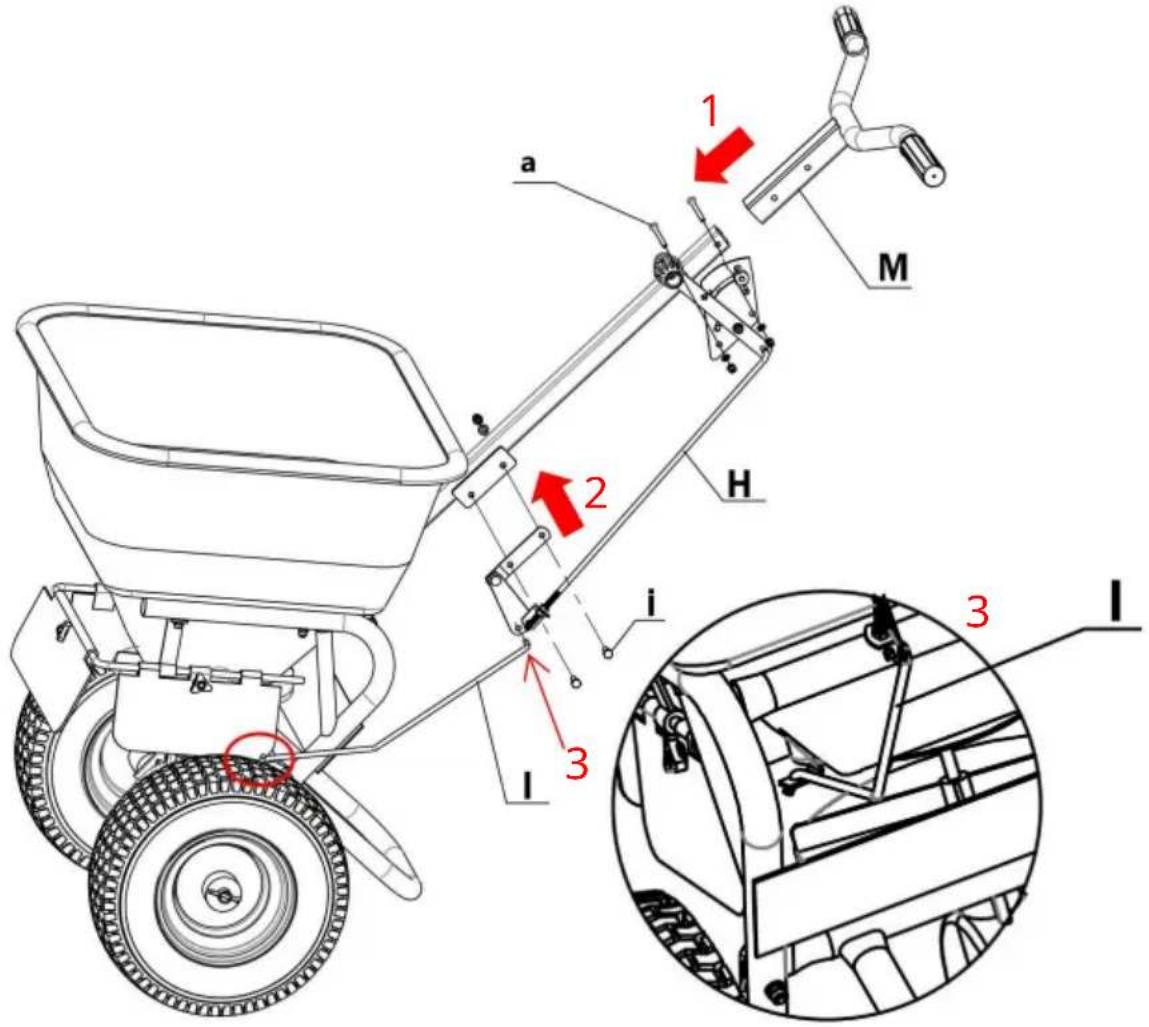

1. Włóż uchwyt (M) do kwadratowej rury (C) i zamontuj pozycję przekładni.regulator (H) z boku. Zamocuj je za pomocą 2 śrub M6×40 (a).2. Zamontuj dolną część regulatora położenia przekładni (H) na rurze kwadratowej (C) i przymocuj ją za pomocą śrub M6×16 (i x2).3. Podłącz górną część korbowodu regulatora położenia przekładni (I) doregulator położenia przekładni (H) i dolną część do leja (A).4. Wyreguluj uchwyt regulatora położenia przekładni (H) w celu przeprowadzenia testu i sprawdzeniaczy otwór wycieku materiału otwiera się i zamyka wraz z regulacją nastawiacz. | |||

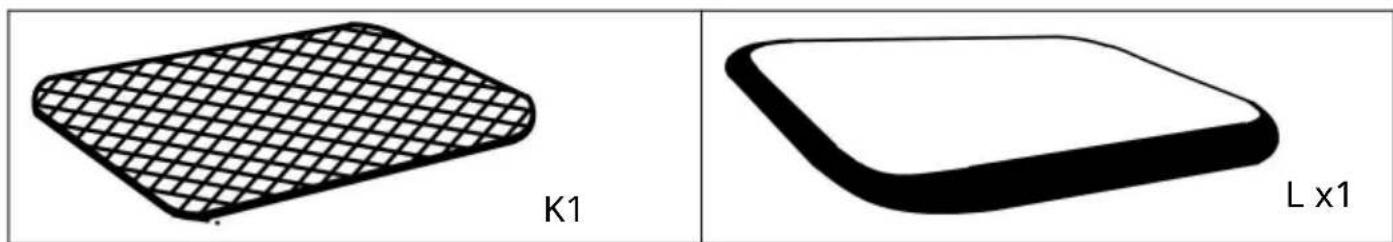

Zamontuj siatkę sitową (K) i przezroczystą pokrywę (L) w odpowiednich pozycjach na rozsiewaczu. Siatka sitowa służy do filtrowania materiałów. Jeśli są jakieś materiały większe niż oczka sita, usuń je. Rozmiar otworu wycieku materiału jest ograniczony i tylko materiały mniejsze niż ten otwór mogą być rozprowadzane.


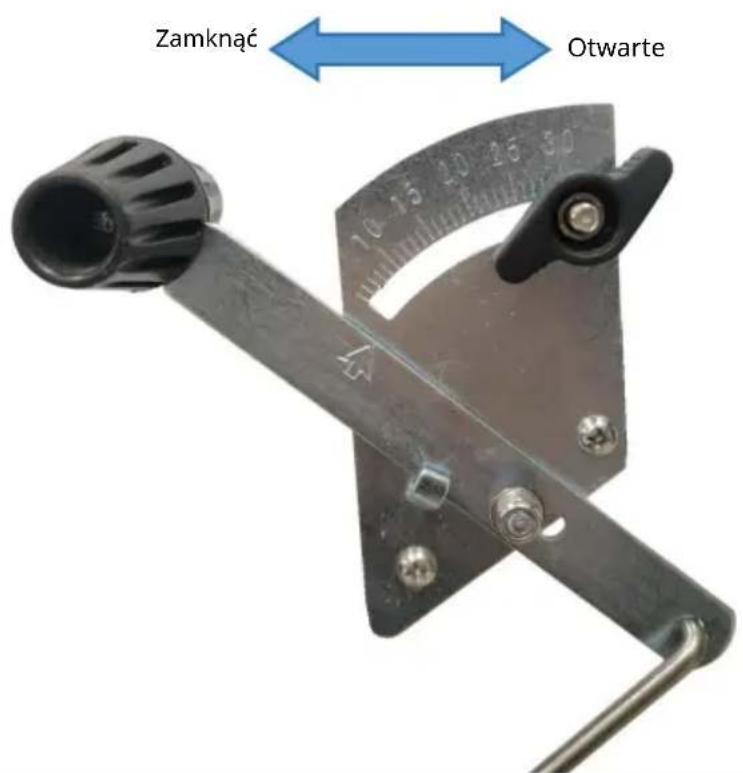

ABY OTWIERAĆ - Przesuń dźwignię sterowania do przodu, aż zatrzyma się na przycisku.
ABY ZAMKNĄĆ - Pociągnij dźwignię sterującą całkowicie do tyłu, w stronę operatora.
Postępuj zgodnie z instrukcją producenta środka do rozprowadzania tworzywo.
UWAGA: Upewnij się, że materiał do rozprowadzania jest równomiernie rozprowadzony. materiał do rozprowadzania musi być suchy.
- Przed wsypaniem materiału rozsiewanego należy ustawić dźwignię dozującą w pozycji Pozycja WYŁĄCZONA (klapka dozująca zamknięta).
- Napełnij zbiornik wózka rozsiewającego.
- Aby dostosować objętość rozprowadzanego produktu, ustaw dźwignię dozującą na żądaną wartość. pozycja.
- W celu rozprowadzenia lub rozsypania materiału należy jechać wózkiem rozsiewającym z prędkością równomierna prędkość (im wyższa prędkość, tym większa odległość rozpraszania).
-
Zamknij klapkę dozującą natychmiast po zatrzymaniu wózka rozprowadzającego. (dźwignia dozująca w pozycji WYŁĄCZONEJ).
-
Określ przybliżoną powierzchnię obszaru, który ma zostać pokryty, i oszacuj ilość potrzebnego materiału.
- Przed napełnieniem zbiornika upewnij się, że ramię sterujące przepływem znajduje się w pozycji wyłączonej. a płyta zamykająca jest zamknięta.
- Rozbijaj grudki nawozu w trakcie napełniania zbiornika.
- Ustaw regulowany ogranicznik, gdy ramię sterujące przepływem jest nadal w pozycji wyłączonej. Zobacz zapoznaj się z tabelą aplikacji na tej stronie oraz instrukcją na opakowaniu nawozu wybierz właściwe ustawienie natężenia przepływu.
- Tabela zastosowań jest obliczana dla zastosowań od lekkich do ciężkich w pojeździe. prędkość 3 mph, czyli 100 stóp w 23 sekundy. Zmiana prędkości będzie wymagała dostosowanie natężenia przepływu w celu utrzymania takiego samego zasięgu. Im szybciej jedziesz, im większa szerokość transmisji.
- Przed uruchomieniem rozsiewacza upewnij się, że sworzeń napędowy jest zablokowany w osi.
- Zawsze uruchamiaj rozsiewacz przed otwarciem płyty zamykającej.
- Zawsze zamykaj płytkę zamykającą przed obróceniem lub zatrzymaniem rozsiewacza.
- Jeśli przypadkowo na małym obszarze zostanie rozsypana zbyt duża ilość nawozu, należy podłać to miejsce dokładnie podlewać trawnik wężem ogrodowym lub zraszaczem, aby zapobiec jego spaleniu.
-

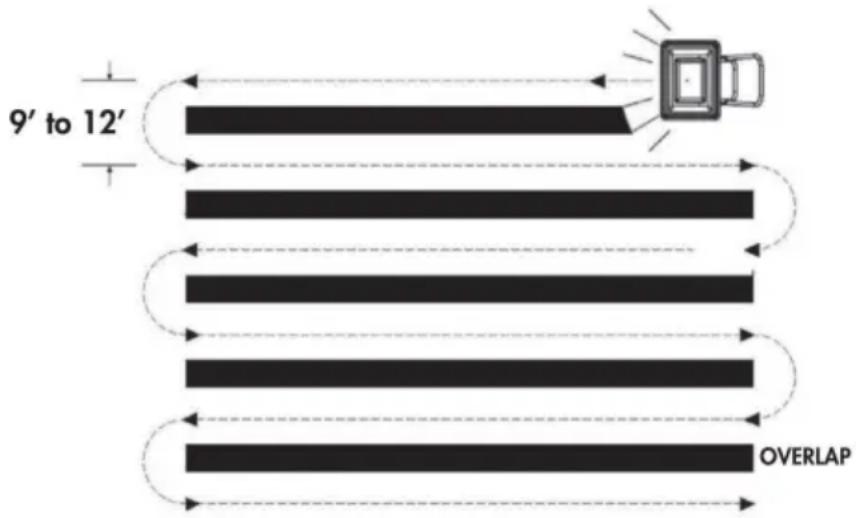

Aby zapewnić równomierne pokrycie, wykonuj każde przejście tak, aby wzór transmisji był taki sam. lekko nachodzi na wzór z poprzedniego przejścia, jak pokazano na poniższym rysunku. przybliżone szerokości nadawania dla różnych materiałów podano w aplikacji wykres na tej stronie.
-
Podczas rozsiewania nawozów chwastobójczych należy upewnić się, że schemat rozsiewu jest prawidłowy. nie atakuje drzew, kwiatów i krzewów wiecznie zielonych.

Są to ustawienia przybliżone i stanowią jedynie wskazówkę.
Różnice w materiałach, szybkości chodzenia, terenie, warunkach pogodowych, wieku i stanie rozsiewacza itp. mogą mieć wpływ na ustawienie. W razie wątpliwości należy zacząć od niższego ustawienia i w razie potrzeby zwiększyć. Zawsze kalibruj rozsiewacz przed użyciem.
- Po każdym użyciu należy wyczyścić zasobnik.
- Po każdym użyciu opłucz i osusz rozsiewacz wewnątrz i na zewnątrz.
- Przed rozpoczęciem jazdy upewnij się, że opony mają ZALECANY ROZMIAR OPON CIŚNIENIE 25PSI.
- Okresowo sprawdzaj, czy wszystkie elementy mocujące są dobołąccone.
- Części należy raz w roku czyścić i lekko nasmarować.
- Użyj błyszczącej emalii w sprayu, aby poprawić porysowany lub zużyty malowany metal powierzchnie.
- Nigdy nie przekraczaj dopuszczalnego udźwigu, gdyż może to spowodować uszkodzenie rozsiewacza.
Ważny
Ostrzeżenia, uwagi i instrukcje zawarte w niniejszej instrukcji obsługi nie mogą być uznane za nieważne. obejmować wszystkie możliwe warunki lub sytuacje, które mogą wystąpić. Musi być zrozumiałe przez operator, że zdrowy rozsądek i ostrożność to czynniki, których nie da się wbudować tego produktu i muszą być dostarczone przepetora.
Składowanie
- Nigdy nie pozostawiaj materiału w zasobniku przez dłuższy czas.
- Przed przechowywaniem upewnij się, że rozsiewacz jest czysty i suchy, aby zapewnić mu lata bezproblemowej pracy praca.
- Przechowywać w pomieszczeniu lub w miejscu osłoniętym w przypadku złej pogody lub w miesiącowych.
PARAMETR PRODUKTU
| Model | TC2034B |
| Bezpieczna waga załadunkowa | 100 funtów (45,2 kg) |
| Kolor | Czarny |
| Szerokość rozprzestrzeniania | 0-3m/0-9,8ft |
PROBLEMY ZMONTAŻEM
(I) Brakujące lub uszkodzone części
Opis problemu: Po otwarciu opakowania z częściami okazuje się, że ilość niektórych części jest niewystarczająca lub występują widocznożskodzenia.
Rozwiązanie: Natychmiast przeprowadź dokładną kontrolę na liście części, aby potwierdzić brakujące lub uszkodzone części. Skontaktuj się z obsługą klienta VEVOR, podaj model produktu TC2029A i odpowiednie informacje o częściach, a następnie złoż wniosek o wymianę lub ponowne wydanie części. W okresie oczekiwania na nowe części nie próbuj montować z niekompletnymi lub uszkodzonymi częściami, aby uniknąć wpływu na wydajność i bezpieczeństw produktu.
(II) Trudności w montażu Opis
problemu: Podczas wykonywania czynności montażowych opisanych w instrukcji obsługi mogą wystąpić takie sytuacje, jak trudności w dopasowaniu części i brak możliwości płynnego wkręcania śrub.
Rozwiązanie: Sprawdź ponownie, czy kierunek montażu części jest prawidłowy, zapoznaj się z ilustracjami w instrukcji obsługi i upewnij się, że każda część jest zainstalowana w prawidłowej pozycji. W przypadku trudności z wkręcaniem śrub sprawdź, czy w gwintach nie ma obcych przedmiotów. Do czyszczenia gwintów można użyć szczotki. Jeśli gwinty są uszkodzone, skontaktuj się z obsługą klienta w odpowiednim czasie, aby wymienić odpowiednie części. Jeśli trudno jest wyrównać z powodu odchylenia rozmiaru części, nie wykonuj montażu na siłę, ale skontaktuj się z obsługą klienta, aby uzyskać dalsze wskazówki lub wymienić części. Przygotujemy filmy instruktażowe. Skontaktuj się z obsługą klienta VEVOR, jeśli potrzebujesz ich.
(I) Nierównomierne
rozprowadzanie Opis problemu: W trakcie używania rozsiewacza materiały są nierównomiernie rozprowadzane na ziemi – w niektórych obszarach jest ich więcej, a w niektórych
Rozwiązanie: Sprawdź, czy występuje zjawisko zbrylania się materiałów w zasobniku. Jeśli tak, zbrylone materiały należy rozbić przed użyciem. Sprawdź, czy prędkość chodzenia rozsiewacza jest jednolita. Staraj się utrzymywać jednolitą prędkość, ponieważ zmiany prędkości mogą mieć wpływ na efekt rozprowadzania. Sprawdź, czy ustawienie ramienia sterującego przepływem rozsiewacza jest odpowiednie. W zależności od rodzaju materiałów i scenariusza użytkowania zapoznaj się z zalecanymi wartościami w środkach ostrożności dotyczących ustawień rozprowadzania produktu i ponownie wyreguluj położenie przepływu ramię sterujące.
(II) Szerokość rozrzutu nie spełnia oczekiwań Opis problemu: Rzeczywista
szerokość rozrzutu nie odpowiada zakresowi określonezu w instrukcji obsługi, jest albo za szeroka, albo za wąska.
Rozwiązanie: Sprawdź prędkość jazdy rozsiewacza. Im większa prędkość, tym szersza szerokość rozsiewu. W razie potrzeby dostosuj prędkość jazdy do odpowiedniego zakresu.
Sprawdź, czy ustawienie ramienia sterującego przepływem jest prawidłowe. Niewłaściwe ustawienie przepływu może pośrednio wpłynąć na szerokość rozrzutu. Wyreguluj je ponownie zgodnie z prawidłową metodą ustawiania. Jeśli elementy rozrzutnika są luźne lub uszkodzone, może to wpłynąć na szerokość rozrzutu. Dokładnie sprawdź każdy element rozrzutnika.
Należy terminowo dokręcać wszystkie luźne części i skontaktować się z działem obsługi klienta w celu wymiany uszkodzonych części.
(III) Rozpieracz jest zablokowany lub nie można go pchać
Opis problemu: W trakcie użytkowania rozpieracz jest zablokowany, trudno go pchać lub nie można go normalniechać.
Rozwiązanie: Sprawdź, czy ciśnienie w oponach osiąga zalecaną wartość 25 PSI. Niewystarczające ciśnienie powietrza zwiększy opór pchania. Napompuj je do standardowego ciśnienia powietrza w odpowiednim czasie. Sprawdź, czy wokół kół nie ma obcych przedmiotów. Jeśli tak, usuń wszelkie przedmioty owinięte wokół kół. Sprawdź, czy wewnątrz rozsiewacza nie ma nagromadzonego materiału, który blokuje elementy. Usuń nagromadzone materiały w zasobniku i innych elementach. Jeśli problem nadal występuje, może to być awaria elementu mechanicznego, taka jak uszkodzone łóżysko itp. Skontaktuj się z profesjonalnym personelem ds. konserwacji lub obsługą klienta VEVOR w celu przeprowadzeko inserwacji.
Producent: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000N.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730
| REP WIELKIEJBRYTANII |
| Przedstawiciel UE |
