Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Die Nichtbeachtung kann zu schweren Verletzungerführen.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage Gefahren schaffen.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe während der Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder oder Medikamente.
6. Die Produkteigenschaften gelten für ordnungsgemäß und vollständig montierte nur Produkte.
7. Auf einer flachen, ebenen, harten und glatten Oberfläche montierensichter Unterstützung des Hinterstreuers.
8. Weitere Informationen zu den im Folgenden aufgeführten Teilen fißten Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und trennen Sie alle Teile in einem sauberen Arbeitsbereich.

Vorsichtsmaßnahmen treffen

1. Setzen oder stellen Sie sich nicht auf diesen Gegenstand.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder in dessen Nähe zu Artikel.
3. Überschreiten Sie nicht die angegebene Gewichtskapazität.
4. Nur bestimmungsgemäß verwenden.
5. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt

BEWAHREN SIE DIESES HANDBUCH AUF

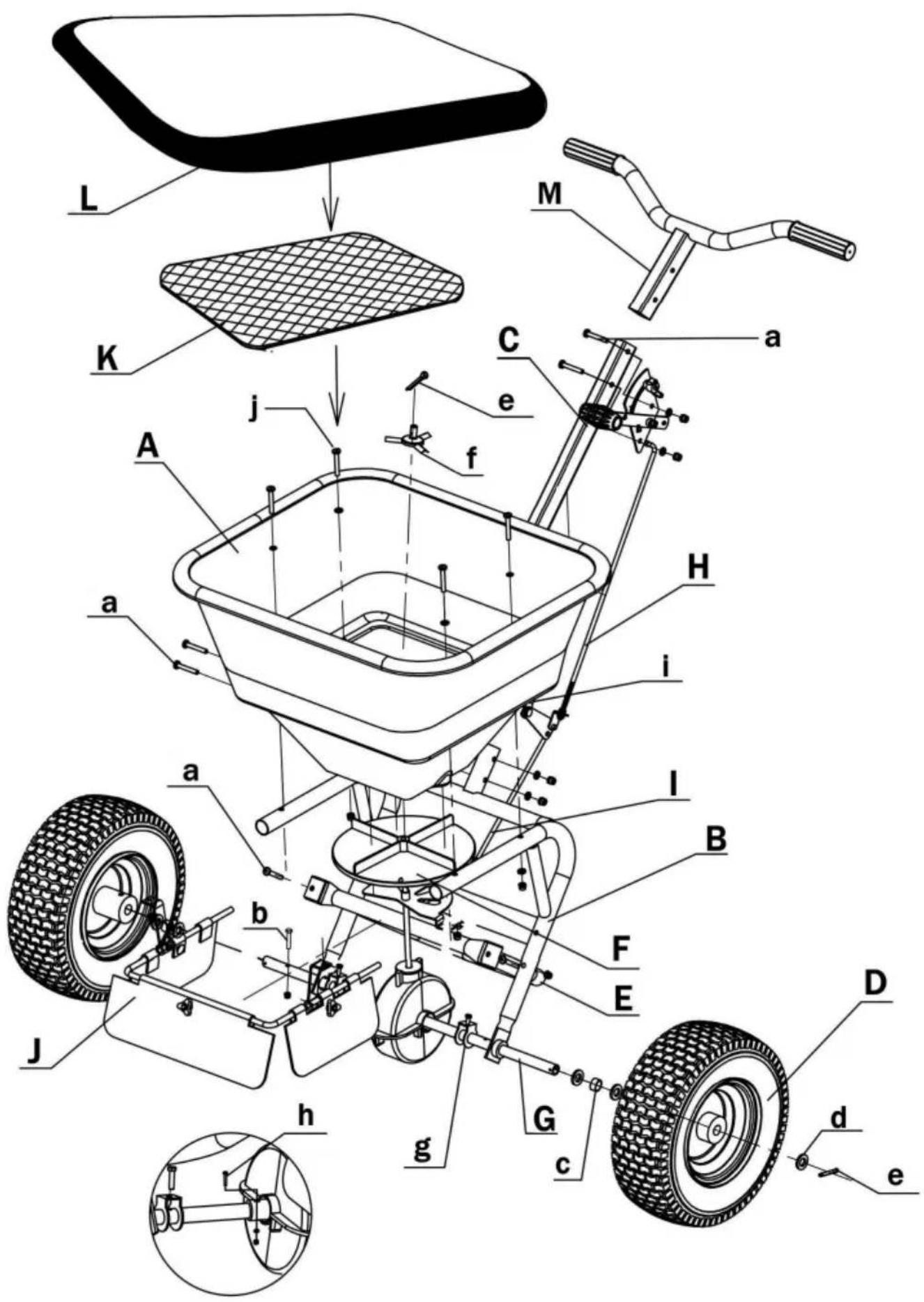

TEILELISTE

A	Trichter x1	B	Halterung x1
C	Vierkantrohr x1	D	Rad x2

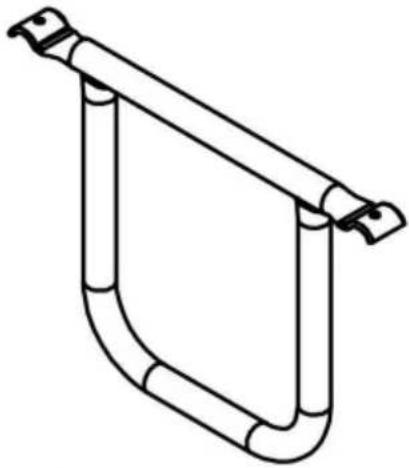

E	Stützrahmen x1	F	Getriebe x1
G	Achse x1	H	Gangpositionseinsteller x1
	Gangpositionseinsteller-VerbindungStange x1	J	Blockierplatte x1
K	Siebgewebe x1	L	Transparente Abdeckungx1
M	Griff x1
A	Schraube M6*40x6	B	Schraube M6*50 x1
C	Ärmel x2	D	Große Unterlegscheibe x5
e	Stift x2	F	Rotierender Kopf x1
G	Positionierungsteil x2	H	Schraube M3*30 x1
	Schraube M6*16 x2	J	Schraube M6*40 x4

J B A 1.Ordnen Sie den Trichter (A), die Halterung (B) und Sperrplatte (J) als wie im Diagramm dargestellt. 2.Verwenden Sie M6×40 Schrauben (j x4) verbinden Sie sie miteinander durch die entsprechenden Befestigungslöchern an Trichter, Halterung und Blockierung Platte und ziehen Sie dann die Schrauben fe

Ex1	[x35Y] ein x2
1. Besorgen Sie sich den Stützrahmen (E) und suchen Sie die passende Einbauposition für Halterung (B).2. Verwenden Sie Schrauben (a x2) M6×40. Führen Sie diese durch die entsprechenden Löcher am Tragrahmen und die bereits montierten Komponenten und ziehen Sie dann die Schrauben.

1. Besorgen Sie sich den Stützrahmen (E) und suchen Sie die passende Einbauposition für
   Halterung (B).
2. Verwenden Sie Schrauben (a x2) M6×40. Führen Sie diese durch die entsprechenden Löcher am
   Tragrahmen und die bereits montierten Komponenten und ziehen Sie dann die
   Schrauben.

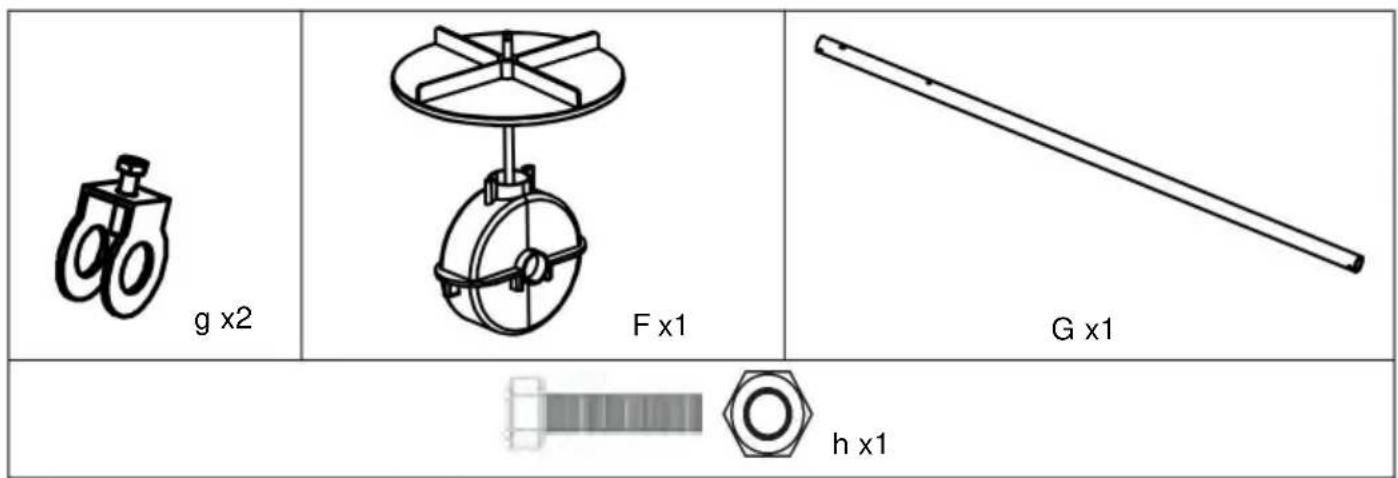

g x2 F x1 G x1 h x1

g F G B B G Bohren Sie Löcher in die Aché. 1 h h 2 G

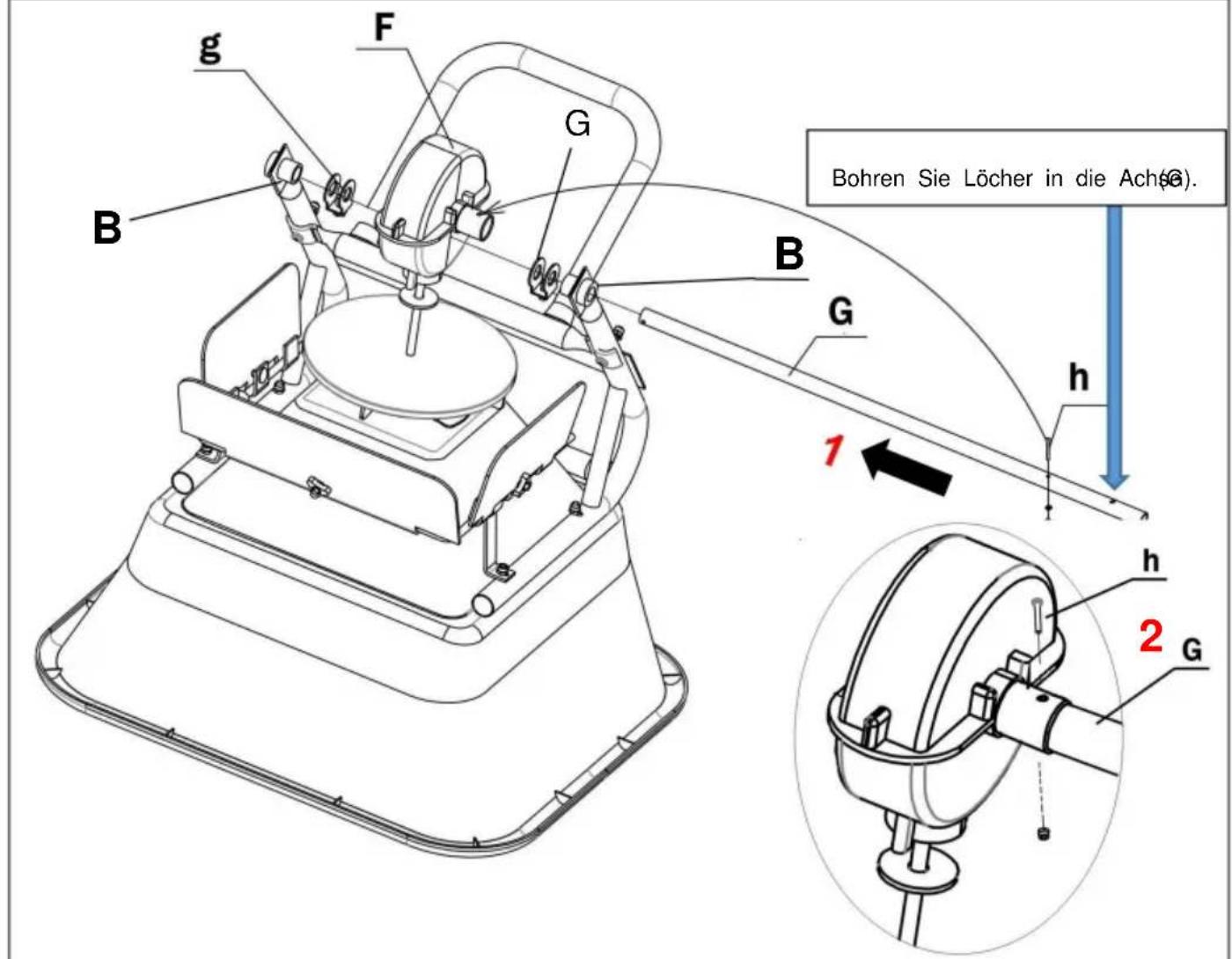

1. Bestimmen Sie die Ausrichtung der Achse (G) anhand der markierten Lochpositionen im obigen Bild. Führen Sie die Achse (G) anschließend in Pfeilrichtung durch die Halterung (B). Montieren Sie anschließend das Positionierungsteil (g) und das Getriebe (F) und montieren Sie anschließend ein weiteres Positionierungsteil (g) und die Halterung (B) an der Achse.
2. Befestigen Sie die Achse (G) und das Getriebe (F) mit einer M3×30-Schraube (h), wie in der Detailzeichnung gezeigt.

D x2	B x1		c x2
		ex1
1. Setzen Sie die große Unterlegscheibe (d), die Hülse (c), die große Unterlegscheibe (d), das Rad (D) und die große Unterlegscheibe (d) auf der linken Seite nacheinander auf die Achse (G) stecken. Anschließend den Stift (e) in das kleine Loch am äußersten Ende der Achse (G) und biegen Sie es zur Fixierung.2. Setzen Sie die große Unterlegscheibe (d), die Hülse (c), die große Unterlegscheibe (d) und das Rad (D) auf die der Reihe nach mit der rechten Seite auf die Achse (G) aufstecken.3. Führen Sie die Schraube (b) durch das Rad (D) und die Achse (G) und arretieren Sie sie für Fixierung.4. Ziehen Sie die Schraube am Positionierungsteil (g x2) fest. Beachten Sie, dass die Funktion d Das Positionierungsteil (g x2) soll verhindern, dass sich die Beine der Halterung (B) nach innen bewegen.

e x1

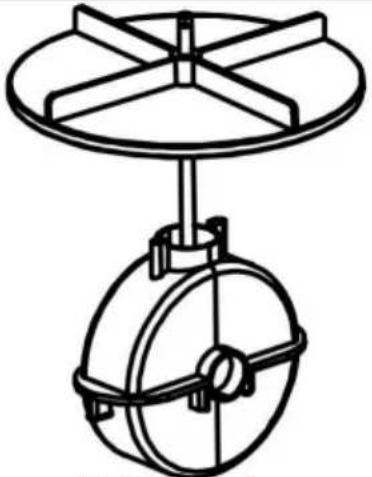

Setzen Sie zunächst den Drehkopf (f) in die Welle in der Mitte des Trichters (A) ein und befestigen Sie ihn dann mit einem Stift (e).

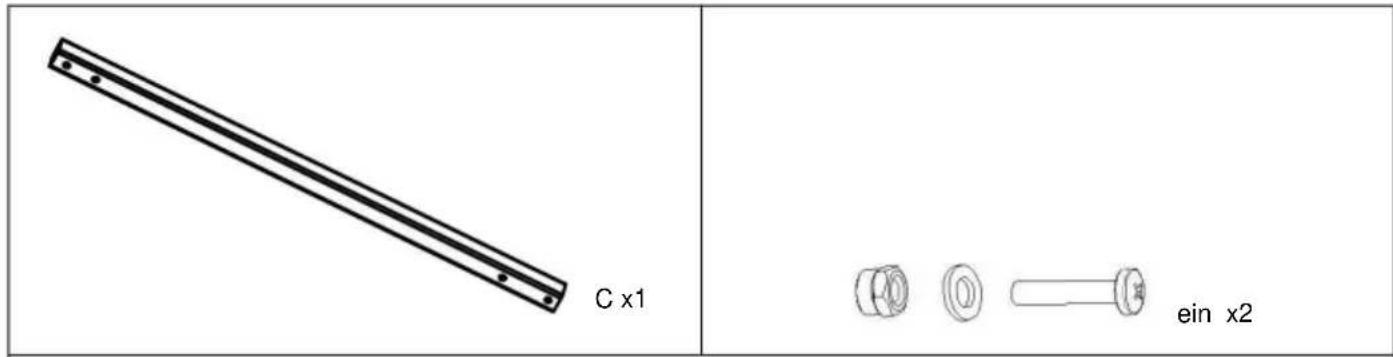

C x1 ein x2

a C

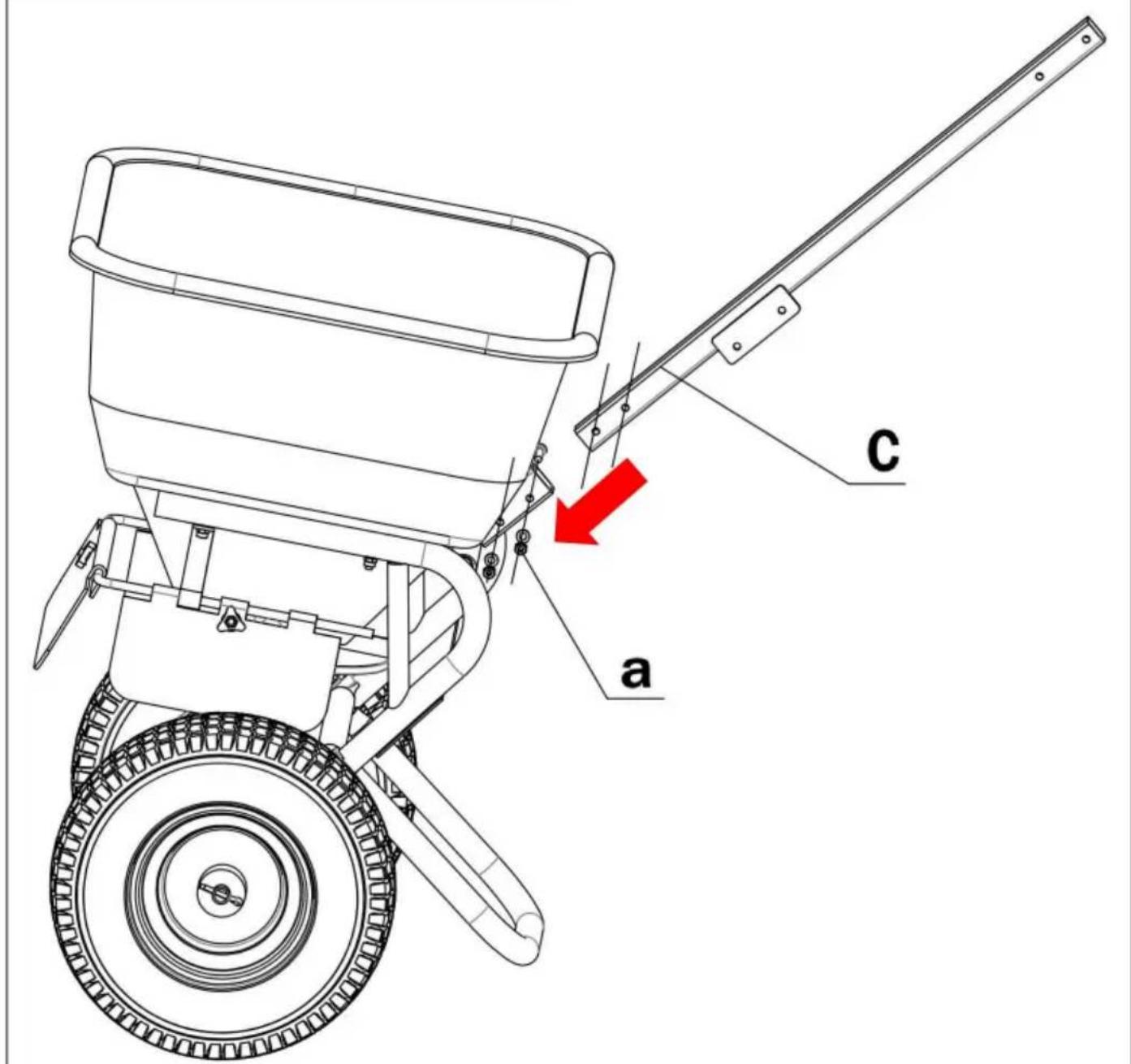

1. Stecken Sie das Vierkantrohr (C) in die Halterung (B).
2. Verwenden Sie M6×40 Schrauben (a x2), um sie durch die entsprechende Halterung zu verbinden

Löcher und ziehen Sie dann die Schrauben fest.

Achten Sie auf die Einsteckrichtung des Vierkantrohres (C).

M x1	H x1		Ich x1
ax2		ich x2
1. Setzen Sie den Griff (M) in das Vierkantrohr (C) ein und installieren Sie die Getriebeposition Versteller (H) seitlich. Mit 2 Schrauben M6×40 (a) befestigen.2. Montieren Sie den unteren Teil des Gangpositionseinstellers (H) auf dem Vierkantrohr (C) und befestigen Sie ihn mit M6×16-Schrauben (i x2).3. Verbinden Sie den oberen Teil der Verbindungsstange (I) des Gangpositionsverstellers mit dem Getriebepositionsversteller (H) und der untere Teil am Trichter (A).4. Stellen Sie den Griff des Gangpositionsverstellers (H) zur Prüfung ein und prüfen Sie ob sich der Materialleckanschluss mit der Einstellung des öffnet und schließt Einsteller.

1. Setzen Sie den Griff (M) in das Vierkantrohr (C) ein und installieren Sie die Getriebeposition Versteller (H) seitlich. Mit 2 Schrauben M6×40 (a) befestigen.
2. Montieren Sie den unteren Teil des Gangpositionseinstellers (H) auf dem Vierkantrohr (C) und befestigen Sie ihn mit M6×16-Schrauben (i x2).
3. Verbinden Sie den oberen Teil der Verbindungsstange (I) des Gangpositionsverstellers mit dem Getriebepositionsversteller (H) und der untere Teil am Trichter (A).
4. Stellen Sie den Griff des Gangpositionsverstellers (H) zur Prüfung ein und prüfen Sie ob sich der Materialleckanschluss mit der Einstellung des öffnet und schließt Einsteller.

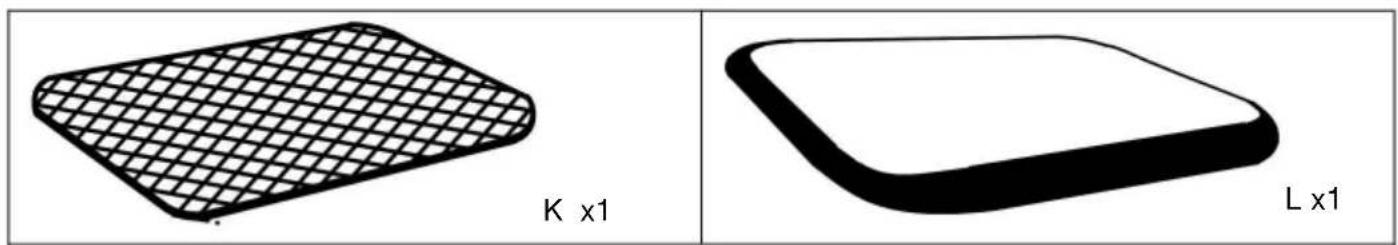

Montieren Sie das Siebgewebe (K) und die transparente Abdeckung (L) an den entsprechenden Stellen am Streuer. Das Siebgewebe dient zum Filtern der Materialien. Sollten Materialien vorhanden sein, die größer als die Maschenweite des Siebes sind, entfernen Sie diese bitte. Die Größe der Materialaustrittsöffnung ist begrenzt, und es dürfen nur Materialien gestreut werden, die kleiner als diese Öffnung sind.

Schließen Offen

VERWENDUNG DESSTREUWAGENS

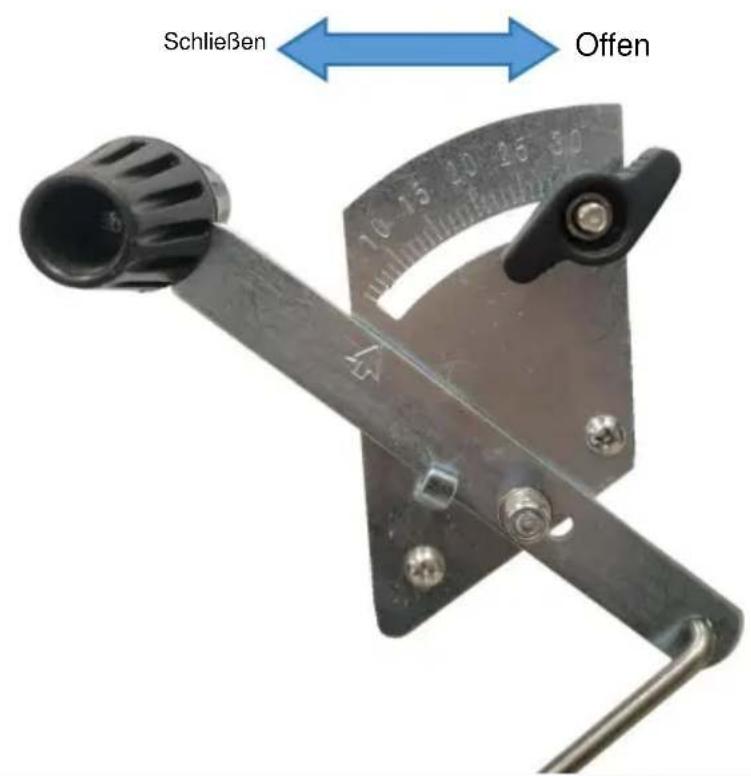

ZUM ÖFFNEN: Drücken Sie den Bedienhebel nach vorne, bis er am Knopf anschlägt.

ZUM SCHLIESSEN: Ziehen Sie den Steuerhebel vollständig nach hinten in Richtung des Bedieners.

Befolgen Sie die Anweisungen des Streugeräteherstellers.

Material.

HINWEIS: Achten Sie auf eine gleichmäßige Verteilung des Streugutes.

Streugut muss trocken sein.

1. Vor dem Einfüllen des Streumittels den Dosierhebel in die

AUS-Stellung (Ausgabeklappe geschlossen).

1. Füllen Sie den Streuwagenbehälter.

2. Um die Streumenge einzustellen, stellen Sie den Dosierhebel auf die gewünschte

Position.

1. Um das Material zu verteilen oder zu verstreuen, fahren Sie den Streuwagen mit einer

gleichmäßige Geschwindigkeit (je höher die Geschwindigkeit, desto größer die Streudistanz).

1. Schließen Sie die Dosierklappe, sobald Sie den Streuwagen anhalten

(Dosierhebel in Position OFF).

1. Bestimmen Sie die ungefähre Quadratmeterzahl der abzudeckenden Fläche und schätzen Sie benötigte Materialmenge.
2. Stellen Sie vor dem Befüllen des Trichters sicher, dass sich der Durchflusskontrollarm in der Aus-Position befindet und die Verschlussplatte ist geschlossen.
3. Zerkleinern Sie beim Befüllen des Trichters alle Düngeklumpen.
4. Stellen Sie den einstellbaren Anschlag ein, während sich der Durchflussregler noch in der Aus-Position befindet. Siehe die Anwendungstabelle auf dieser Seite und die Anweisungen auf dem Düngersack, um Wählen Sie die richtige Durchflusseinstellung.
5. Die Anwendungstabelle ist für leichte bis schwere Anwendungen an einem Fahrzeug berechnet Geschwindigkeit von 3 Meilen pro Stunde oder 100 Fuß in 23 Sekunden. Eine Geschwindigkeitsänderung erfordert eine Anpassung der Durchflussrate, um die gleiche Abdeckung zu erhalten. Je schneller Sie fahren, desto größer ist die Sendebreite.
6. Stellen Sie sicher, dass der Antriebsstift in der Achse installiert ist, bevor Sie den Streuer starten.
7. Setzen Sie den Streuer immer in Bewegung, bevor Sie die Verschlussplatte öffnen.
8. Schließen Sie immer die Verschlussplatte, bevor Sie den Streuer drehen oder stoppen.
9. Wenn Dünger versehentlich zu stark auf einer kleinen Fläche verteilt wird, tränken Sie die Fläche gründlich mit einem Gartenschlauch oder Sprinkler, um ein Verbrennen des Rasens zu verhindern.

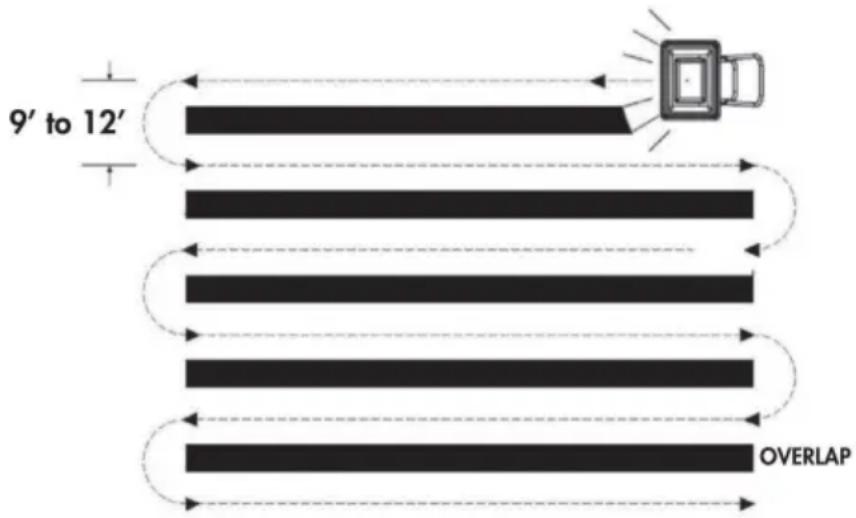

10. Um eine gleichmäßige Abdeckung zu gewährleisten, führen Sie jeden Durchgang so durch, dass das Streumuster überlappt leicht das Muster aus dem vorherigen Durchgang, wie in der Abbildung unten gezeigt. Die Ungefährre Streubreiten für verschiedene Materialien finden Sie in der Anwendung Diagramm auf dieser Seite.
11. Achten Sie beim Ausbringen von Unkrautbekämpfungsdüngern darauf, dass das Streumuster trifft keine immergrünen Bäume, Blumen oder Sträucher.

PRODUKTSTREUEREINSTELLUNGEN

VORSICHT

Dies sind ungefähre Einstellungen und dienen nur als Richtlinie.

Material, Gehgeschwindigkeit, Gelände, Witterungsbedingungen, Alter und Zustand des Streuers usw. können die Einstellung beeinflussen. Beginnen Sie im Zweifelsfall mit einer niedrigeren Einstellung und erhöhen Sie diese gegebenenfalls. Kalibrieren Sie Ihren Streuer vor Gebrauch immer.

• Reinigen Sie den Trichter nach jedem Gebrauch vom Material.
• Nach jedem Gebrauch den Streuer innen und außen abspülen/trocknen.
• Vor dem Betrieb sicherstellen, dass die Reifen die empfohlene Reifengröße haben DRUCK 25 PSI.
• Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz.
• Teile jährlich reinigen und leicht einfetten.
• Überschreiten Sie niemals die zulässige Tragfähigkeit, da dies zu Schäden am Stretter

- Verwenden Sie eine glänzende Emaille-Sprühfarbe, um zerkratztes oder abgenutztes lackiertes Metall auszubessern Oberflächen.

Wichtig

Die in dieser Bedienungsanleitung aufgeführten Warnungen, Vorsichtshinweise und Anweisungen können nicht alle möglichen Bedingungen oder Situationen abdecken, die auftreten können. Es muss verstanden werden von Der Betreiber weist darauf hin, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in die dieses Produktes und muss vom Betreiber bereitgestehalten.

Lagerung

• Lassen Sie niemals Material über längere Zeit im Trichter verbleiben.
• Stellen Sie vor der Lagerung sicher, dass der Streuer sauber und trocken ist, um jahrelangen Service.
• Bei schlechtem Wetter und in den Wintermonaten im Haus oder an einem geschütztegerart

PRODUKTPARAMETER

Modell	TC2034B
Sicheres Ladegewicht	100 Pfund (45,2 kg)
Farbe	Schwarz
Streubreite	0–3 m

MONTAGEPRÄMIEN

(I) Fehlende oder beschädigte Teile

Problembeschreibung: Nach dem Öffnen der Teileverpackung stellt man fest, dass die Menge einiger Teile nicht ausreicht oder offensichtliche Schädenliegen.

Lösung: Überprüfen Sie die Teileliste sorgfältig, um fehlende oder beschädigte Teile zu ermitteln. Kontaktieren Sie den VEVOR-Kundendienst, geben Sie das Produktmodell TC2029A und die entsprechenden Teileinformationen an und beantragen Sie den Austausch oder die Neuzustellung der Teile. Versuchen Sie während der Wartezeit auf die neuen Teile nicht, unvollständig oder beschädigte Teile zu montieren, um die Leistung und Sicherheit des Produkts nicht zu beeinträchtigen.

(II) Schwierigkeiten bei der

Montage Problembeschreibung: Beim Befolgen der Montageschritte in der Bedienungsanleitung kommt es zu Situationen wie beispielsweise einer schwierigen Ausrichtung der Teile oder der Unfähigkeit, Schrauben reibungslos einzuschrauben.

Lösung: Überprüfen Sie erneut die korrekte Einbaurichtung der Teile. Beachten Sie die Abbildungen in der Bedienungsanleitung und stellen Sie sicher, dass jedes Teil in der richtigen Position eingebaut ist. Falls sich die Schrauben schwer eindrehen lassen, prüfen Sie, ob Fremdkörper das Gewinde blockieren. Reinigen Sie das Gewinde mit einer Bürste. Sollten die Gewinde beschädigt sein, wenden Sie sich umgehend an den Kundendienst, um die entsprechenden Teile austauschen zu lassen. Sollte die Ausrichtung aufgrund von Größenabweichungen schwierig sein, wenden Sie sich nicht mit Gewalt an den Kundendienst, um weitere Anleitungen oder den Austausch von Teilen zu erhalten. Wir erstellen gerne Installationsvideos. Wenden Sie sich bei Bedarf bitte an den VEVOR-Kundendienst. ihnen.

(I) Ungleichmäßiges Streuen

Problembeschreibung: Beim Einsatz des Streuers wird das Material ungleichmäßig auf dem Boden verteilt, wobei es in manchen Bereichen mehr und in manchen Bereichen weniger gläterial Lösung: Prüfen Sie, ob sich im Trichter Materialanbackungen bilden. Falls ja, müssen diese vor Gebrauch aufgebrochen werden. Stellen Sie sicher, dass die Laufgeschwindigkeit des Streuers gleichmäßig ist. Achten Sie auf eine gleichmäßige Geschwindigkeit, da Geschwindigkeitsänderungen die Streuwirkung beeinträchtigen können. Prüfen Sie, ob die Einstellung des Durchflussreglers des Streuers korrekt ist. Beachten Sie je nach Materialart und Einsatzzweck die empfohlenen Werte in den Streueinstellungen des Produkts und passen Sie die Position des Durchflussreglers entsprechend an. Querlenker.

(II) Streubreite entspricht nicht den Erwartungen

Problembeschreibung: Die tatsächliche Streubreite entspricht nicht dem in der Bedienungsanleitung angegebenen Bereich und ist entweder zu breit oder zu schmal.

Lösung: Überprüfen Sie die Fahrgeschwindigkeit des Streuers. Je höher die Geschwindigkeit, desto größer die Streubreite. Passen Sie die Fahrgeschwindigkeit bei Bedarf an einen geeigneten Bereich an. Überprüfen Sie, ob die Einstellung des Durchflussreglers korrekt ist. Eine ungeeignete Durchflusseinstellung kann die Streubreite indirekt beeinflussen. Passen Sie die Einstellung entsprechend der korrekten Methode an. Lose oder beschädigte Streuerkomponenten können die Streubreite beeinträchtigen. Überprüfen Sie sorgfältig alle Streuerkomponenten. Ziehen Sie lose Teile rechtzeitig fest und wenden Sie sich an den Kundendienst, um beschädigte Teile austauschen zu lassen.

(III) Der Spreizer klemmt oder lässt sich nicht schieben.

Problembeschreibung: Während des Gebrauchs klemmt der Spreizer, lässt sich nur schwer schieben oder lässt sich nicht norschieben.

Lösung: Prüfen Sie, ob der Reifendruck den empfohlenen Wert von 25 PSI erreicht. Unzureichender Luftdruck erhöht den Schubwiderstand. Pumpen Sie den Reifen rechtzeitig auf den Standarddruck auf. Prüfen Sie, ob sich Fremdkörper um die Räder gewickelt haben. Falls ja, entfernen Sie diese. Prüfen Sie, ob sich im Streuer Material angesammelt hat, das die Komponenten blockiert. Entfernen Sie angesammeltes Material im Trichter und anderen Komponenten. Besteht das Problem weiterhin, liegt möglicherweise ein mechanischer Komponentenfehler vor, z. B. ein beschädigtes Lager. Wenden Sie sich zur Wartung an einen professionellen Wartungstechniker oder den VEVORKundendienst.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 2000CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Britische Republik
