TC2135 - Landwirtschaftlicher Streuer Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Handbetriebener landwirtschaftlicher Streuer
Marke	Vevor
Modell	TC2135
Maximale Tragfähigkeit	27,2 kg (60 lb)
Streubreite	0 bis 3 Meter
Empfohlener Reifendruck	25 PSI
Farbe	Schwarz
Rahmenmaterial	Stahl
Anzahl der Räder	2
Trichtertyp	Mit transparentem Deckel
Durchflusseinstellung	Steuerhebel mit einstellbarem Anschlag
Hauptverwendung	Ausbringen von Dünger und Saatgut
Montage erforderlich	Ja, Anleitung liegt bei
Sicherheitshinweise	Tragen Sie Schutzausrüstung bei der Montage; Überschreiten Sie die Last nicht; Setzen Sie sich nicht darauf
Wartung	Reinigung nach jedem Gebrauch; regelmäßige Überprüfung der Befestigungen; jährliche Schmierung
Lagerung	Wettergeschützt, Trichter leer
Ersatzteile	Auf Anfrage beim Vevor-Kundendienst erhältlich
Hersteller	Shanghai Muxin Muye Youxian Gongsi

Häufig gestellte Fragen - TC2135 Vevor

Was tun bei fehlenden oder beschädigten Teilen bei Lieferung?

Überprüfen Sie sofort die Teileliste. Kontaktieren Sie den Vevor-Kundendienst unter Angabe des Modells TC2135 und der betroffenen Teile. Versuchen Sie nicht, den Streuer mit unvollständigen Teilen zu montieren, um Sicherheitsrisiken zu vermeiden.

Wie löse ich Montageschwierigkeiten?

Stellen Sie sicher, dass jedes Teil korrekt ausgerichtet ist, indem Sie die Abbildungen zu Rate ziehen. Wenn sich eine Schraube nicht eindrehen lässt, reinigen Sie das Gewinde mit einer Bürste. Bei Ausrichtungsproblemen nicht mit Gewalt vorgehen und den Kundendienst kontaktieren.

Warum ist die Düngerverteilung ungleichmäßig?

Überprüfen Sie, ob der Trichter Klumpen enthält (gegebenenfalls zerkleinern). Halten Sie eine konstante Gehgeschwindigkeit ein. Passen Sie die Einstellung des Durchflusskontrollarms an das Material an.

Die Streubreite entspricht nicht den Erwartungen, was tun?

Passen Sie Ihre Gehgeschwindigkeit an: Je höher sie ist, desto größer die Breite. Überprüfen Sie die Durchflusseinstellung und ziehen Sie lockere Teile fest. Bei beschädigten Komponenten wenden Sie sich an den Kundendienst.

Der Streuer lässt sich schwer schieben oder blockiert, wie reagieren?

Überprüfen Sie den Reifendruck (empfohlen: 25 PSI). Reinigen Sie die Räder, um Fremdkörper zu entfernen. Entfernen Sie Materialansammlungen im Trichter. Wenn das Problem bestehen bleibt, suchen Sie einen Fachmann auf.

Wie stelle ich die Ausbringmenge ein?

Verwenden Sie den Steuerhebel. Zum Öffnen nach vorne drücken, zum Schließen ganz nach hinten ziehen. Konsultieren Sie die Anwendungstabelle, um die richtige Einstellung für Ihre Geschwindigkeit (Standard 3 mph) zu wählen.

Welcher Reifendruck wird empfohlen?

Der empfohlene Reifendruck beträgt 25 PSI. Überprüfen Sie ihn regelmäßig, um eine gute Manövrierfähigkeit zu gewährleisten und vorzeitigen Verschleiß zu vermeiden.

Wie reinige ich den Streuer nach dem Gebrauch?

Leeren Sie den Trichter und spülen Sie Innen- und Außenseite mit Wasser ab. Trocknen Sie ihn gründlich, um Korrosion zu vermeiden. Reinigen Sie die beweglichen Teile und schmieren Sie sie leicht einmal jährlich.

Wo und wie sollte der Streuer gelagert werden?

Lagern Sie ihn an einem trockenen, wettergeschützten Ort. Stellen Sie sicher, dass der Trichter leer und der Streuer sauber und trocken ist. Das verlängert seine Lebensdauer.

Muss ich den Streuer vor der ersten Verwendung kalibrieren?

Ja, beginnen Sie mit einer niedrigen Durchflusseinstellung und erhöhen Sie sie bei Bedarf. Führen Sie Tests auf einer kleinen Fläche durch, um Breite und Menge anzupassen. Die Einstellungen der Anwendungstabelle sind Richtwerte.

BEDIENUNGSANLEITUNG TC2135 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

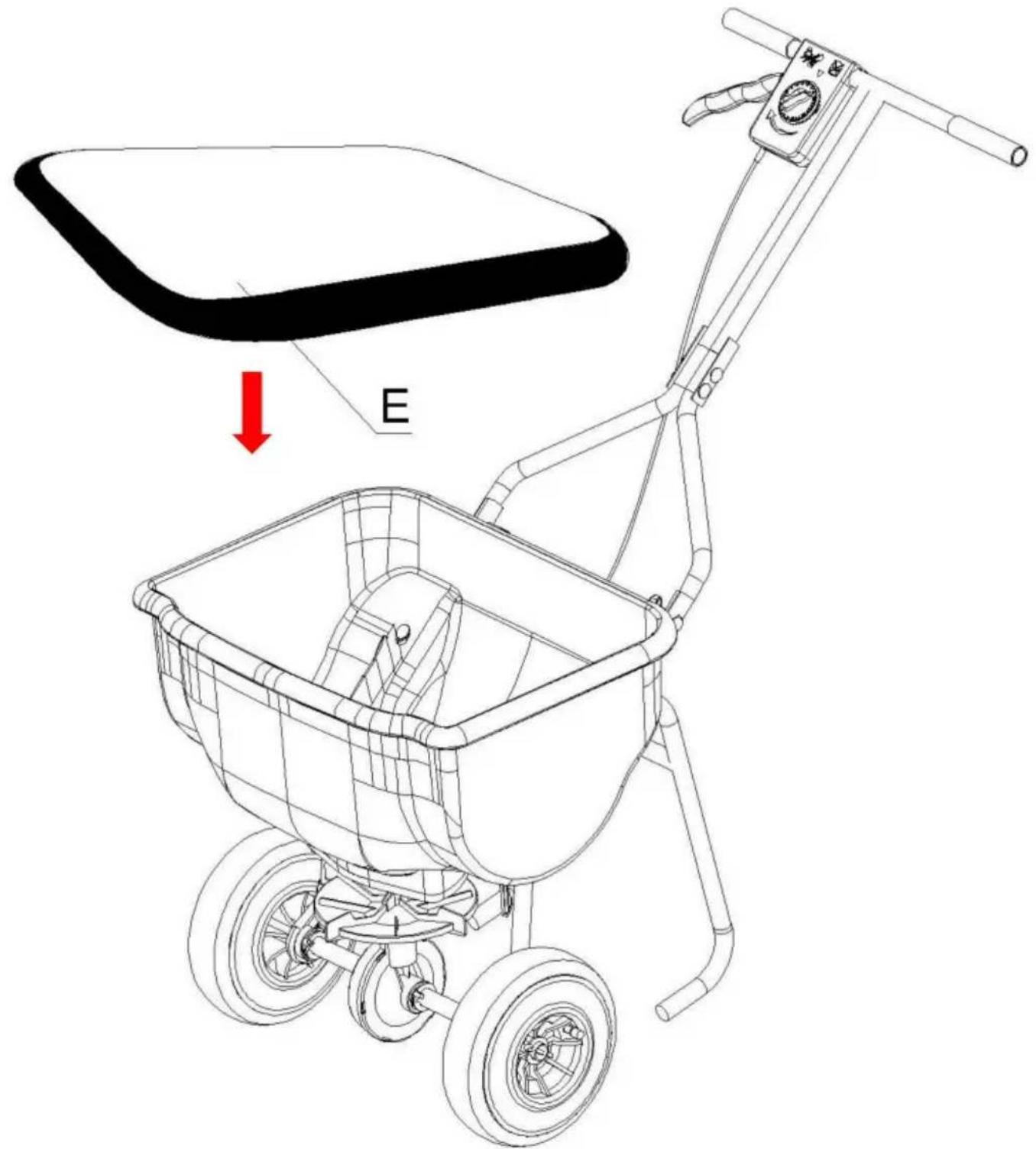

E Klare Abdeckung x1

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Die Nichtbeachtung kann zu schweren Verletzungen führen.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe während der Montage.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Montieren Sie auf einer flachen, ebenen, harten und glatten Oberfläche, die den Hinterstreuer sicher unterstützt.
8. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile aus und trennen Sie sie in einem sauberen Arbeitsbereich.

Vorsichtsmaßnahmen treffen

1. Setzen oder stellen Sie sich nicht auf diesen Gegenstand.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder in dessen Nähe zu sein.
3. Überschreiten Sie nicht die angegebene Gewichtskapazität.
4. Nur bestimmungsgemäß verwenden.
5. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

BEWAHREN SIE DIESES HANDBUCH AUF

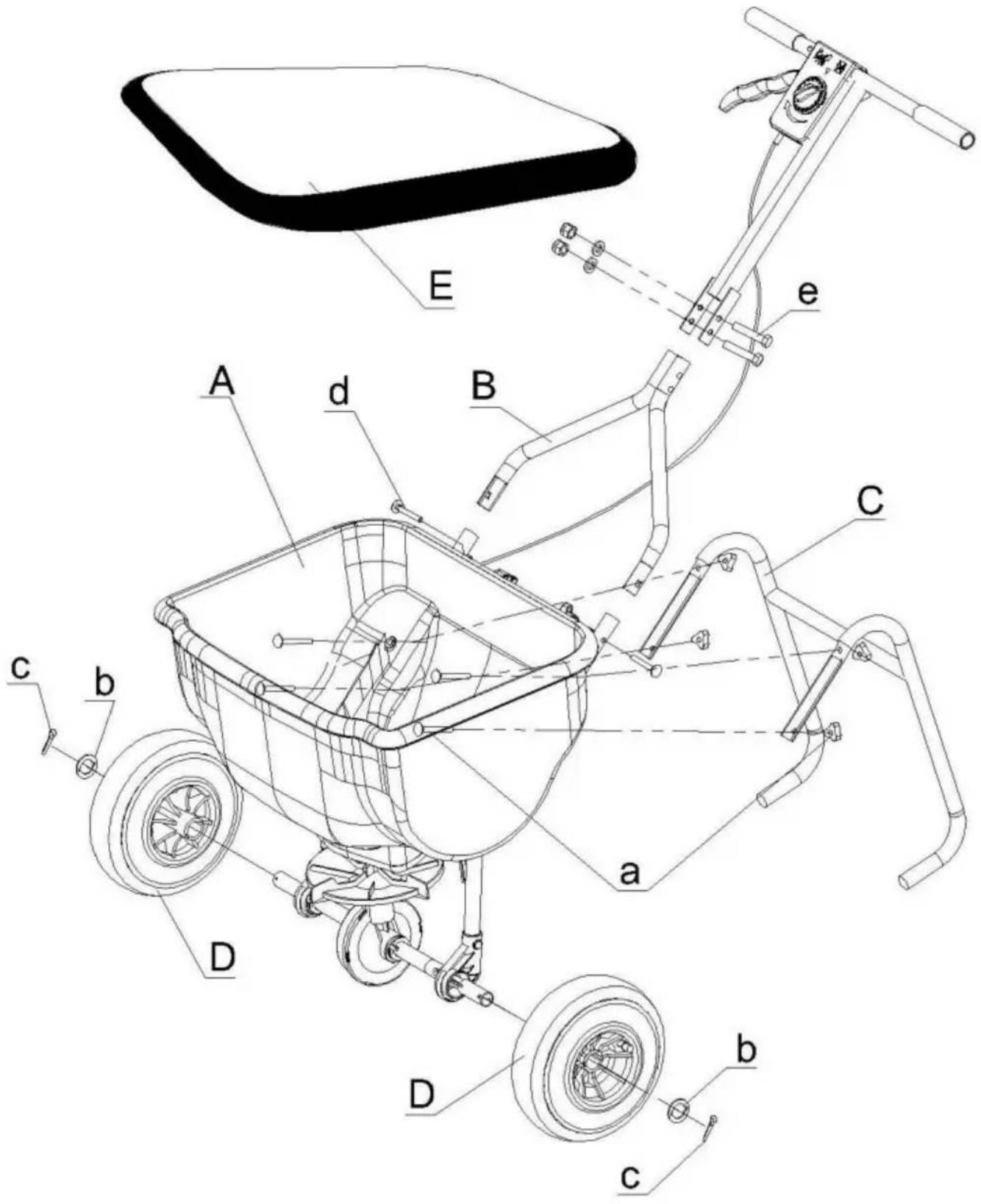

TEILELISTE

A	Hauptkörper x1	B	Vierkantrohr x1
C	Stützrahmen x1	D	Rad x2
E	Transparente Abdeckung x1	A	Kunststoffknopf+Schraube (M6*50)×4
B	Große Unterlegscheibe x2	C	Stift ×2
D	Kunststoffknopf+Schraube (M6*40)×2	e	Schraube M6*55 ×2

MONTAGESCHRITTE

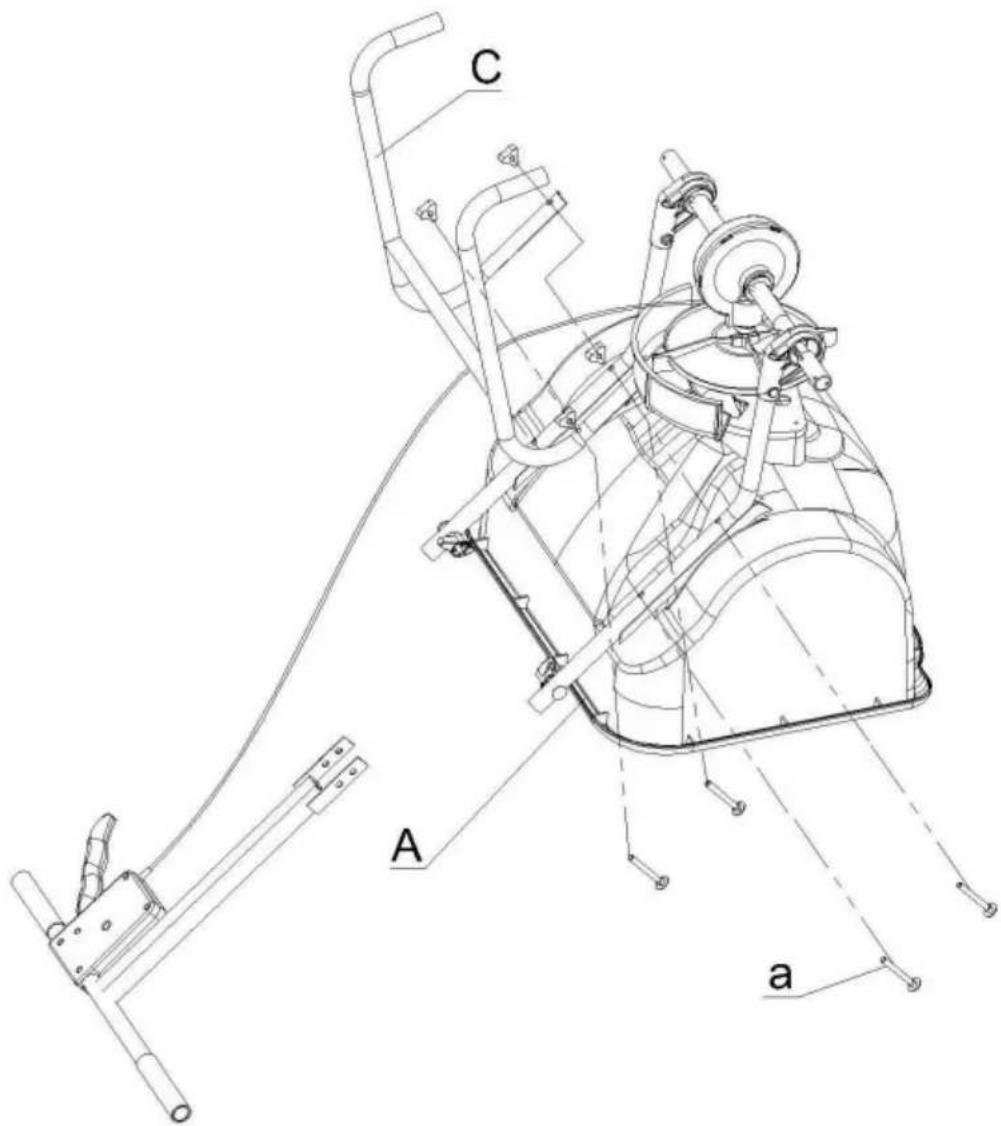

a Kunststoffknopf + Schraube (M6*50) 4

Befestigen Sie den Stützrahmen (C) mit Kunststoffknöpfen und Schrauben (Axt 4) am Hauptkörper (A).

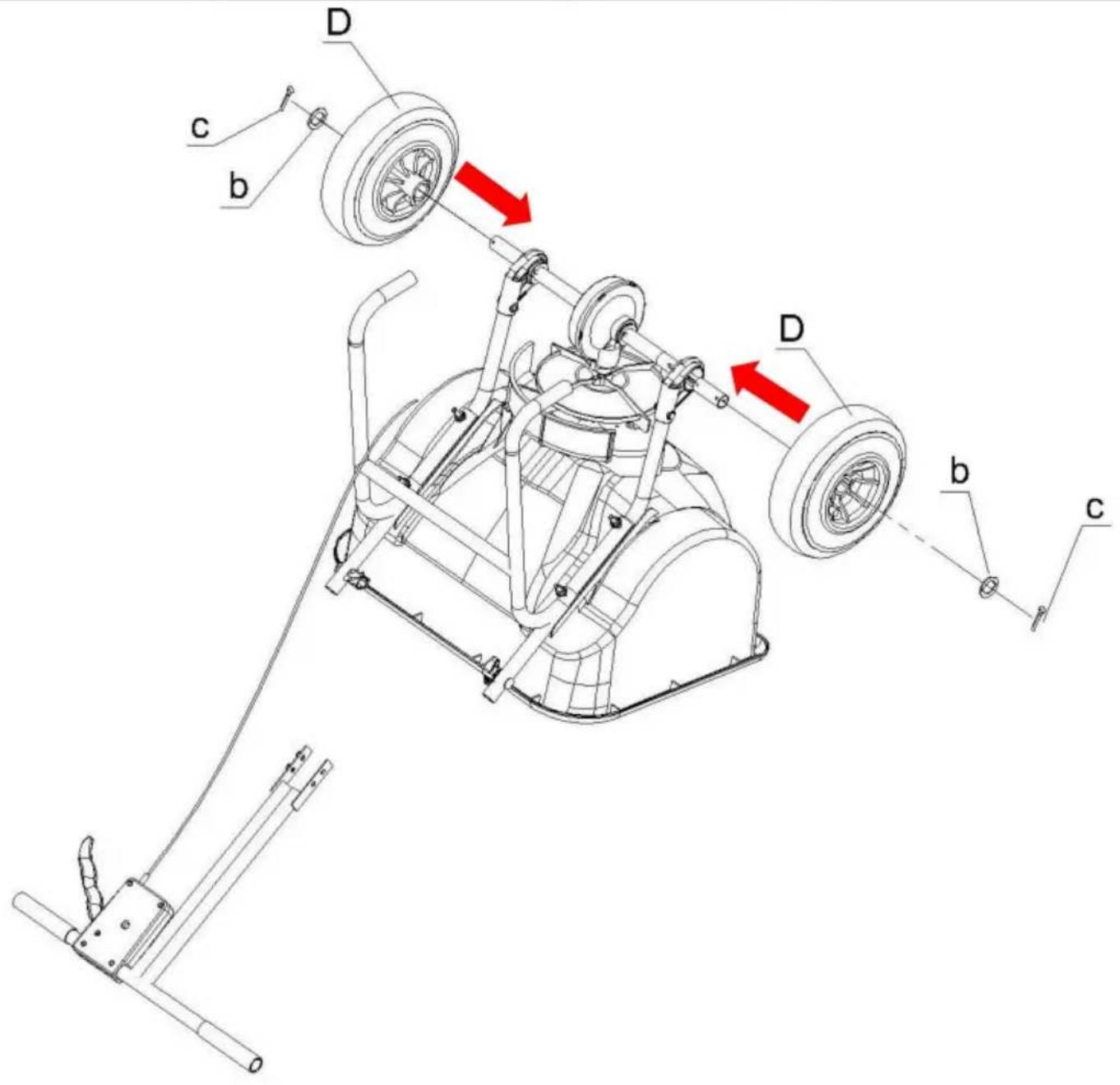

D- Radx2	b Große Unterlegscheibex2
	c Stift ×2

Setzen Sie das Rad (D x2) in die Achse ein, legen Sie die große Unterlegscheibe (b x2) darauf und befestigen Sie sie mit einem Stift (c x2). Hinweis: Das Aufpumploch sollte nach außen zeigen.

1. Befestigen Sie das Vierkantrohr (B) mit Kunststoffknöpfen und Schrauben (d x2) am Hauptkörper (A).
2. Befestigen Sie den Griff mit Schrauben (e x2) am Vierkantrohr (B).

Die Montage ist abgeschlossen.

VERWENDUNG DES STREUWAGENS

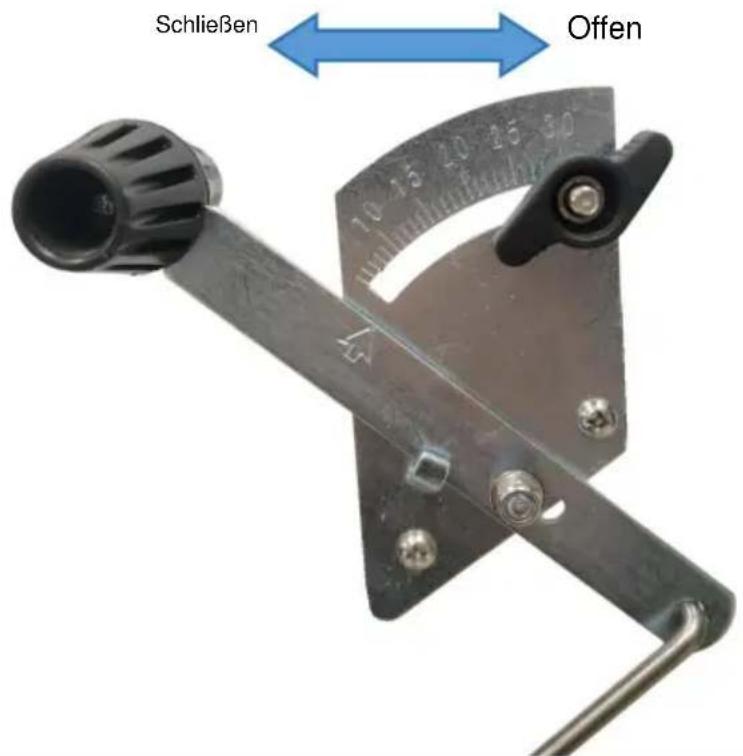

ZUM ÖFFNEN: Drücken Sie den Bedienhebel nach vorne, bis er am Knopf anschlägt.

ZUM SCHLIESSEN: Ziehen Sie den Steuerhebel vollständig nach hinten in Richtung des Bedieners.

Befolgen Sie die Anweisungen des Streugeräteherstellers.

Material.

HINWEIS: Achten Sie auf eine gleichmäßige Verteilung des Streugutes.

Streugut muss trocken sein.

1. Vor dem Einfüllen des Streumittels den Dosierhebel in die

AUS-Stellung (Ausgabeklappe geschlossen).

1. Füllen Sie den Streuwagenbehälter.
2. Um die Streumenge einzustellen, stellen Sie den Dosierhebel auf die gewünschte

Position.

1. Um das Material zu verteilen oder zu verstreuen, fahren Sie den Streuwagen mit einer

gleichmäßigen Geschwindigkeit (je höher die Geschwindigkeit, desto größer die Streudistanz).

1. Schließen Sie die Dosierklappe, sobald Sie den Streuwagen anhalten

(Dosierhebel in Position OFF).

1. Bestimmen Sie die ungefähre Quadratmeterzahl der abzudeckenden Fläche und schätzen Sie die benötigte Materialmenge.
2. Stellen Sie vor dem Befüllen des Trichters sicher, dass sich der Durchflusskontrollarm in der Aus-Position befindet und die Verschlussplatte geschlossen ist.
3. Zerkleinern Sie beim Befüllen des Trichters alle Düngeklumpen.
4. Stellen Sie den einstellbaren Anschlag ein, während sich der Durchflussregler noch in der Aus-Position befindet. Siehe die Anwendungstabelle auf dieser Seite und die Anweisungen auf dem Düngersack, um die richtige Durchflusseinstellung zu wählen.
5. Die Anwendungstabelle ist für leichte bis schwere Anwendungen bei einer Fahrgeschwindigkeit von 3 Meilen pro Stunde oder 100 Fuß in 23 Sekunden berechnet. Eine Geschwindigkeitsänderung erfordert eine Anpassung der Durchflussrate, um die gleiche Abdeckung zu erhalten. Je schneller Sie fahren, desto größer ist die Streubreite.
6. Stellen Sie sicher, dass der Antriebsstift in der Achse installiert ist, bevor Sie den Streuer starten.
7. Setzen Sie den Streuer immer in Bewegung, bevor Sie die Verschlussplatte öffnen.
8. Schließen Sie immer die Verschlussplatte, bevor Sie den Streuer drehen oder stoppen.
9. Wenn Dünger versehentlich zu stark auf einer kleinen Fläche verteilt wird, tränken Sie die Fläche gründlich mit einem Gartenschlauch oder Sprinkler, um ein Verbrennen des Rasens zu verhindern.
10. Um eine gleichmäßige Abdeckung zu gewährleisten, führen Sie jeden Durchgang so durch, dass das Streumuster das Muster aus dem vorherigen Durchgang leicht überlappt, wie in der Abbildung unten gezeigt. Die ungefähren Streubreiten für verschiedene Materialien finden Sie im Anwendungsdiagramm auf dieser Seite.
11. Achten Sie beim Ausbringen von Unkrautbekämpfungsdüngern darauf, dass das Streumuster keine immergrünen Bäume, Blumen oder Sträucher trifft.

PRODUKTSTREUEREINSTELLUNGEN

VORSICHT

Dies sind ungefähre Einstellungen und dienen nur als Richtlinie.

Material, Gehgeschwindigkeit, Gelände, Witterungsbedingungen, Alter und Zustand des Streuers usw. können die Einstellung beeinflussen. Beginnen Sie im Zweifelsfall mit einer niedrigeren Einstellung und erhöhen Sie diese gegebenenfalls. Kalibrieren Sie Ihren Streuer vor Gebrauch immer.

• Reinigen Sie den Trichter nach jedem Gebrauch vom Material.
• Nach jedem Gebrauch den Streuer innen und außen abspülen/trocknen.
• Vor dem Betrieb sicherstellen, dass die Reifen den empfohlenen Reifendruck von 25 PSI haben.
• Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz.
• Teile jährlich reinigen und leicht einfetten.
• Überschreiten Sie niemals die zulässige Tragfähigkeit, da dies zu Schäden am Streuer führen kann.

Verwenden Sie eine glänzende Emaille-Sprühfarbe, um zerkratzte oder abgenutzte lackierte Metalloberflächen auszubessern.

Wichtig

Die in dieser Bedienungsanleitung aufgeführten Warnungen, Vorsichtshinweise und Anweisungen können nicht alle möglichen Bedingungen oder Situationen abdecken, die auftreten können. Es muss verstanden werden, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt integriert sind und vom Betreiber bereitgestellt werden müssen.

Lagerung

• Lassen Sie niemals Material über längere Zeit im Trichter verbleiben.
• Stellen Sie vor der Lagerung sicher, dass der Streuer sauber und trocken ist, um jahrelangen Service zu gewährleisten.
• Bei schlechtem Wetter und in den Wintermonaten im Haus oder an einem geschützten Ort lagern.

PRODUKTPARAMETER

Modell	TC2135
Sicheres Ladegewicht	60 lb (27,2 kg)
Farbe	Schwarz
Streubreite	0–3 m

MONTAGEHINWEISE

(I) Fehlende oder beschädigte Teile

Problembeschreibung: Nach dem Öffnen der Teileverpackung stellt man fest, dass die Menge einiger Teile nicht ausreicht oder offensichtliche Schäden vorliegen.

Lösung: Überprüfen Sie die Teileliste sorgfältig, um fehlende oder beschädigte Teile zu ermitteln. Kontaktieren Sie den VEVOR-Kundendienst, geben Sie das Produktmodell TC2029A und die entsprechenden Teileinformationen an und beantragen Sie den Austausch oder die Neuzustellung der Teile. Versuchen Sie während der Wartezeit auf die neuen Teile nicht, unvollständige oder beschädigte Teile zu montieren, um die Leistung und Sicherheit des Produkts nicht zu beeinträchtigen.

(II) Schwierigkeiten bei der

Montage Problembeschreibung: Beim Befolgen der Montageschritte in der Bedienungsanleitung kommt es zu Situationen wie beispielsweise einer schwierigen Ausrichtung der Teile oder der Unfähigkeit, Schrauben reibungslos einzuschrauben.

Lösung: Überprüfen Sie erneut die korrekte Einbaurichtung der Teile. Beachten Sie die Abbildungen in der Bedienungsanleitung und stellen Sie sicher, dass jedes Teil in der richtigen Position eingebaut ist. Falls sich die Schrauben schwer eindrehen lassen, prüfen Sie, ob Fremdkörper das Gewinde blockieren. Reinigen Sie das Gewinde mit einer Bürste. Sollten die Gewinde beschädigt sein, wenden Sie sich umgehend an den Kundendienst, um die entsprechenden Teile austauschen zu lassen. Sollte die Ausrichtung aufgrund von Größenabweichungen schwierig sein, wenden Sie sich nicht mit Gewalt an den Kundendienst, um weitere Anleitungen oder den Austausch von Teilen zu erhalten. Wir erstellen gerne Installationsvideos. Wenden Sie sich bei Bedarf bitte an den VEVOR-Kundendienst.

(I) Ungleichmäßiges Streuen

Problembeschreibung: Beim Einsatz des Streuers wird das Material ungleichmäßig auf dem Boden verteilt, wobei es in manchen Bereichen mehr und in manchen Bereichen weniger Material gibt. Lösung: Prüfen Sie, ob sich im Trichter Materialanbackungen bilden. Falls ja, müssen diese vor Gebrauch aufgebrochen werden. Stellen Sie sicher, dass die Laufgeschwindigkeit des Streuers gleichmäßig ist. Achten Sie auf eine gleichmäßige Geschwindigkeit, da Geschwindigkeitsänderungen die Streuwirkung beeinträchtigen können. Prüfen Sie, ob die Einstellung des Durchflussreglers des Streuers korrekt ist. Beachten Sie je nach Materialart und Einsatzzweck die empfohlenen Werte in den Streueinstellungen des Produkts und passen Sie die Position des Durchflussreglers entsprechend an. Querlenker.

(II) Streubreite entspricht nicht den Erwartungen

Problembeschreibung: Die tatsächliche Streubreite entspricht nicht dem in der Bedienungsanleitung angegebenen Bereich und ist entweder zu breit oder zu schmal.

Lösung: Überprüfen Sie die Fahrgeschwindigkeit des Streuers. Je höher die Geschwindigkeit, desto größer die Streubreite. Passen Sie die Fahrgeschwindigkeit bei Bedarf an einen geeigneten Bereich an. Überprüfen Sie, ob die Einstellung des Durchflussreglers korrekt ist. Eine ungeeignete Durchflusseinstellung kann die Streubreite indirekt beeinflussen. Passen Sie die Einstellung entsprechend der korrekten Methode an. Lose oder beschädigte Streuerkomponenten können die Streubreite beeinträchtigen. Überprüfen Sie sorgfältig alle Streuerkomponenten. Ziehen Sie lose Teile rechtzeitig fest und wenden Sie sich an den Kundendienst, um beschädigte Teile austauschen zu lassen.

(III) Der Streuer klemmt oder lässt sich nicht schieben.

Problembeschreibung: Während des Gebrauchs klemmt der Streuer, lässt sich nur schwer schieben oder lässt sich nicht mehr schieben.

Lösung: Prüfen Sie, ob der Reifendruck den empfohlenen Wert von 25 PSI erreicht. Unzureichender Luftdruck erhöht den Schubwiderstand. Pumpen Sie den Reifen rechtzeitig auf den Standarddruck auf. Prüfen Sie, ob sich Fremdkörper um die Räder gewickelt haben. Falls ja, entfernen Sie diese. Prüfen Sie, ob sich im Streuer Material angesammelt hat, das die Komponenten blockiert. Entfernen Sie angesammeltes Material im Trichter und anderen Komponenten. Besteht das Problem weiterhin, liegt möglicherweise ein mechanischer Komponentenfehler vor, z. B. ein beschädigtes Lager. Wenden Sie sich zur Wartung an einen professionellen Wartungstechniker oder den VEVOR-Kundendienst.
