TC2135 - Rozsiewacz rolniczy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Ręczny rozsiewacz rolniczy
Marka	Vevor
Model	TC2135
Maksymalna nośność	27,2 kg (60 funtów)
Szerokość rozsiewania	0 do 3 metry
Zalecane ciśnienie w oponach	25 PSI
Kolor	Czarny
Materiał ramy	Stal
Liczba kół	2
Typ zasobnika	Z przezroczystą pokrywą
Regulacja przepływu	Dźwignia sterowania z regulowanym ogranicznikiem
Główne zastosowanie	Rozsiewanie nawozów i nasion
Wymagany montaż	Tak, instrukcje dołączone
Środki ostrożności	Nosić sprzęt ochronny podczas montażu; nie przekraczać ładowności; nie siadać
Konserwacja	Czyszczenie po każdym użyciu; okresowa kontrola mocowań; coroczne smarowanie
Przechowywanie	Chronić przed warunkami atmosferycznymi, pusty zasobnik
Części zamienne	Dostępne na zamówienie w dziale obsługi klienta Vevor
Producent	Shanghai Muxin Muye Youxian Gongsi

Często zadawane pytania - TC2135 Vevor

Co zrobić w przypadku brakujących lub uszkodzonych części przy odbiorze ?

Natychmiast sprawdź listę części. Skontaktuj się z obsługą klienta Vevor, podając model TC2135 i dotyczące części. Nie próbuj składać rozsiewacza z niekompletnymi częściami, aby uniknąć ryzyka bezpieczeństwa.

Jak rozwiązać problemy z montażem ?

Upewnij się, że każda część jest prawidłowo zorientowana, odnosząc się do ilustracji. Jeśli śruba się nie dokręca, wyczyść gwint szczotką. W przypadku problemów z wyrównaniem nie stosuj siły i skontaktuj się z obsługą klienta.

Dlaczego rozkład nawozu jest nierównomierny ?

Sprawdź, czy zasobnik nie zawiera grudek (w razie potrzeby je rozdrobnij). Utrzymuj stałą prędkość chodu. Wyreguluj ustawienie ramienia sterowania przepływem w zależności od rodzaju materiału.

Szerokość rozsiewania nie odpowiada oczekiwaniom, co robić ?

Dostosuj prędkość chodu: im wyższa, tym większa szerokość. Sprawdź ustawienie przepływu i dokręć poluzowane części. Jeśli elementy są uszkodzone, skontaktuj się z serwisem.

Rozsiewacz jest trudny do pchania lub zablokowany, jak zareagować ?

Sprawdź ciśnienie w oponach (zalecane: 25 PSI). Wyczyść koła, aby usunąć ciała obce. Usuń wszelkie nagromadzenia materiału w zasobniku. Jeśli problem nie ustępuje, skonsultuj się z profesjonalistą.

Jak wyregulować przepływ rozsiewania ?

Użyj dźwigni sterowania. Aby otworzyć, pchnij ją do przodu; aby zamknąć, pociągnij całkowicie do tyłu. Skorzystaj z tabeli aplikacji, aby wybrać ustawienie odpowiednie dla twojej prędkości (domyślnie 3 mph).

Jakie jest zalecane ciśnienie w oponach ?

Zalecane ciśnienie wynosi 25 PSI. Sprawdzaj je regularnie, aby zapewnić dobrą zwrotność i uniknąć przedwczesnego zużycia.

Jak wyczyścić rozsiewacz po użyciu ?

Opróżnij zasobnik i opłucz wnętrze oraz zewnętrzną część wodą. Dokładnie osusz, aby zapobiec korozji. Wyczyść ruchome części i lekko je nasmaruj raz w roku.

Gdzie i jak przechowywać rozsiewacz ?

Przechowuj go w suchym miejscu chronionym przed warunkami atmosferycznymi. Upewnij się, że zasobnik jest pusty, a rozsiewacz czysty i suchy. Przedłuży to jego żywotność.

Czy muszę skalibrować rozsiewacz przed pierwszym użyciem ?

Tak, zacznij od niskiego ustawienia przepływu i zwiększaj w razie potrzeby. Przeprowadź testy na małej powierzchni, aby dostosować szerokość i ilość. Ustawienia w tabeli aplikacji są orientacyjne.

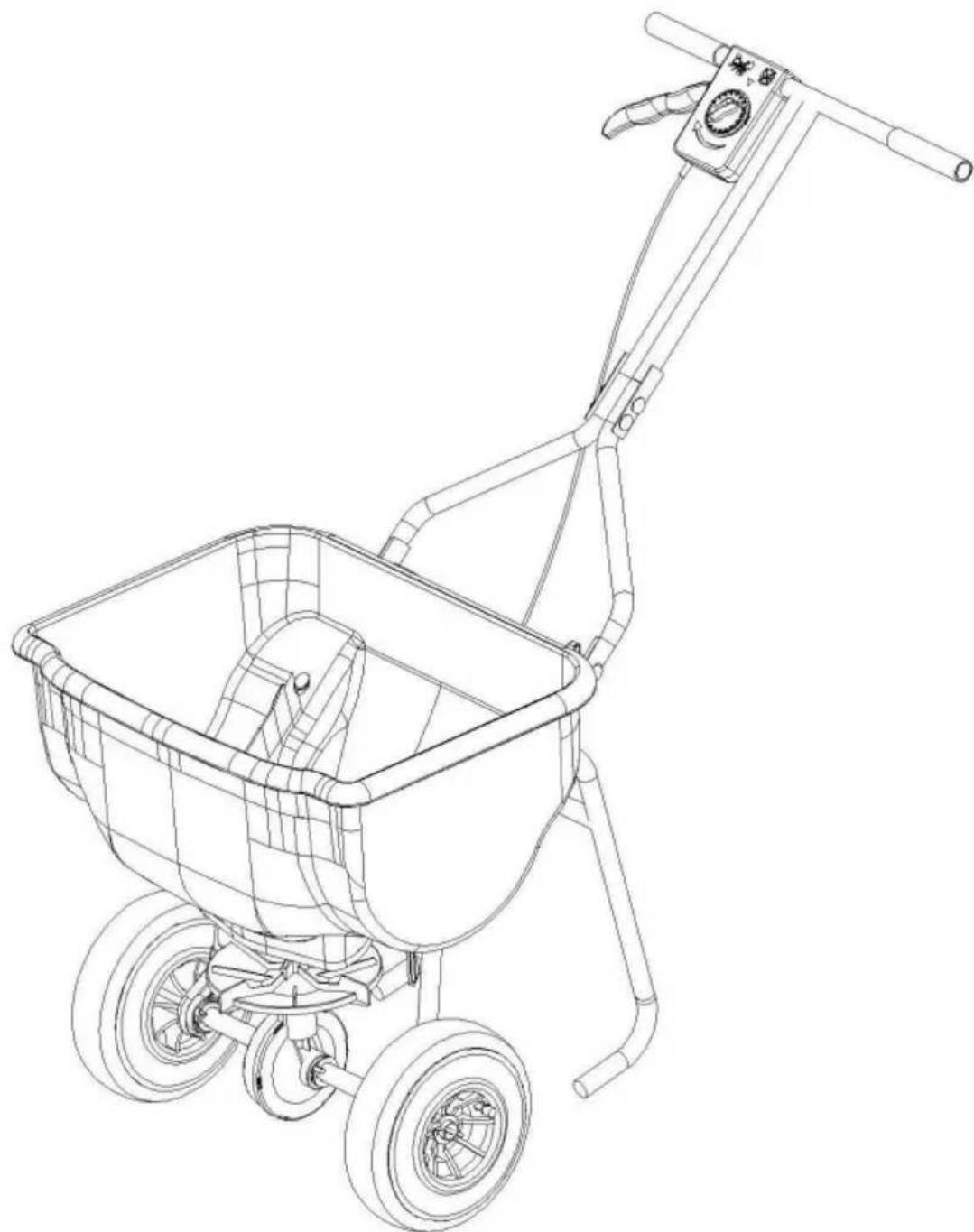

INSTRUKCJA OBSŁUGI TC2135 Vevor

ZA ROZPRZESTRZENIACZEM

MODEL:TC2135

VEVOR

ZA ROZPRZESTRZENIACZEM

MODEL:TC2135

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż stwarza zagrożenia.
2. Noś okulary ochronne zatwierdzone przez ANSI i wytrzymałe rękawice w trakcie montażu.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie wchodź na zebranie, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu dotyczą prawidłowego i kompletnego montażu tylko produktów.
7. Montaż należy wykonać na płaskiej, równej, twardej i gładkiej powierzchni, która jest bezpieczna. Wspierać Behind Spreader.
8. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na stronie, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

Stosuj środki ostrożności.

1. NIE SIADAJ ANI NIE STAWAJ NA TYM PRZEDMIOCIE.
2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani przebywać w jego pobliżu.
3. Nie przekraczać określonego limitu obciążenia.
4. Używać wyłącznie zgodnie z przeznaczeniem.
5. Przed każdym użyciem należy przeprowadzić kontrolę. Nie należy używać produktu, jeśli jakieś części są luźne lub uszkodzone.

ZAPISZ TE INSTRUKCJE.

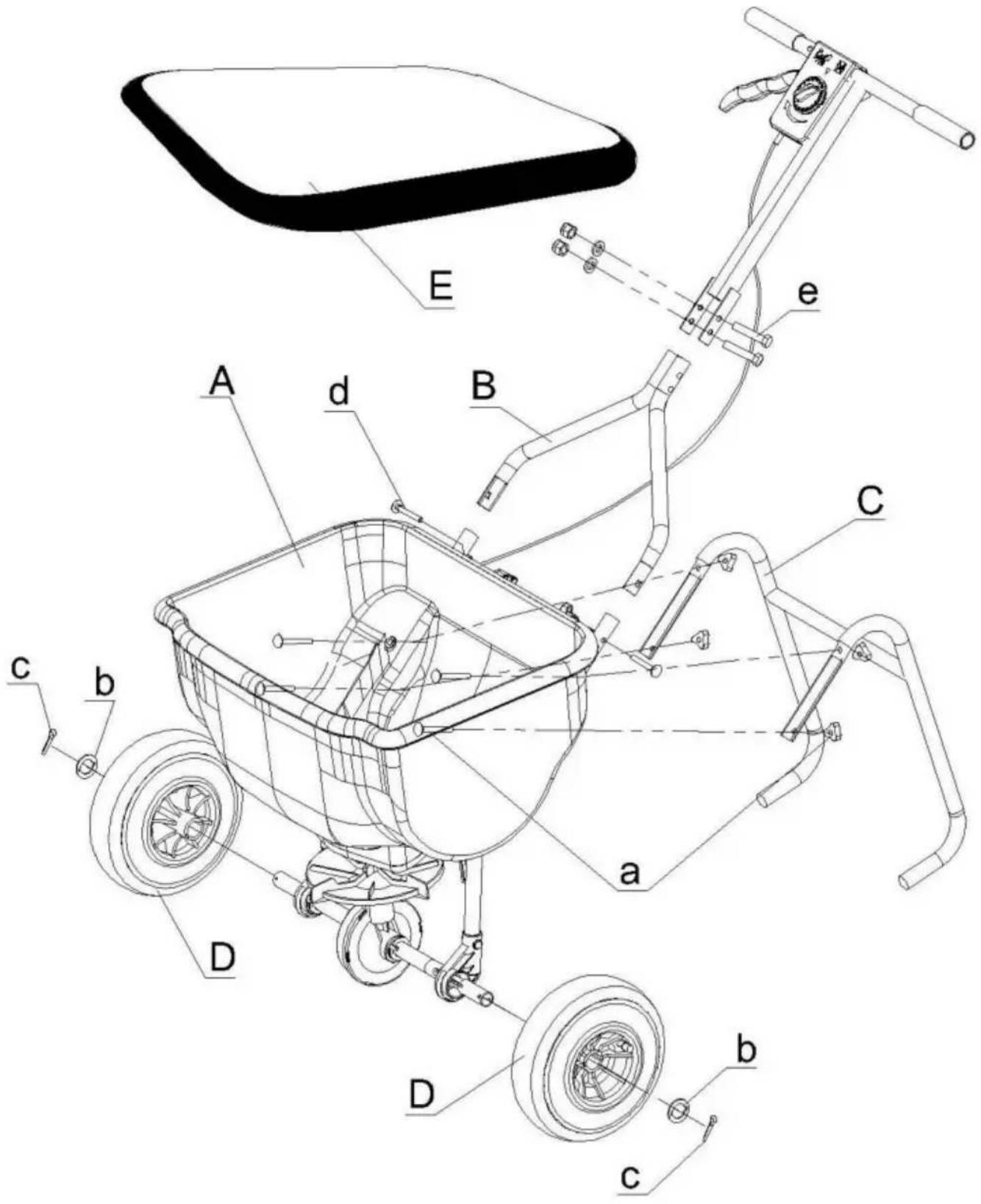

LISTA CZĘŚCI.

A	Korpus głównyx1	B	Rura kwadratowax1
C	Rama nośna x1	D	Koło x2
mi	Przezroczysta osłona x1	A	Gałka plastikowa+śruba (M6*50) ×4
B	Duża pralka x2	C
	Gałka plastikowa+śruba (M6*40) ×2	miD	Śruba M6*55×2

KROK MONTAŻU.

a Plastikowa gałka + śruba (M6*50)

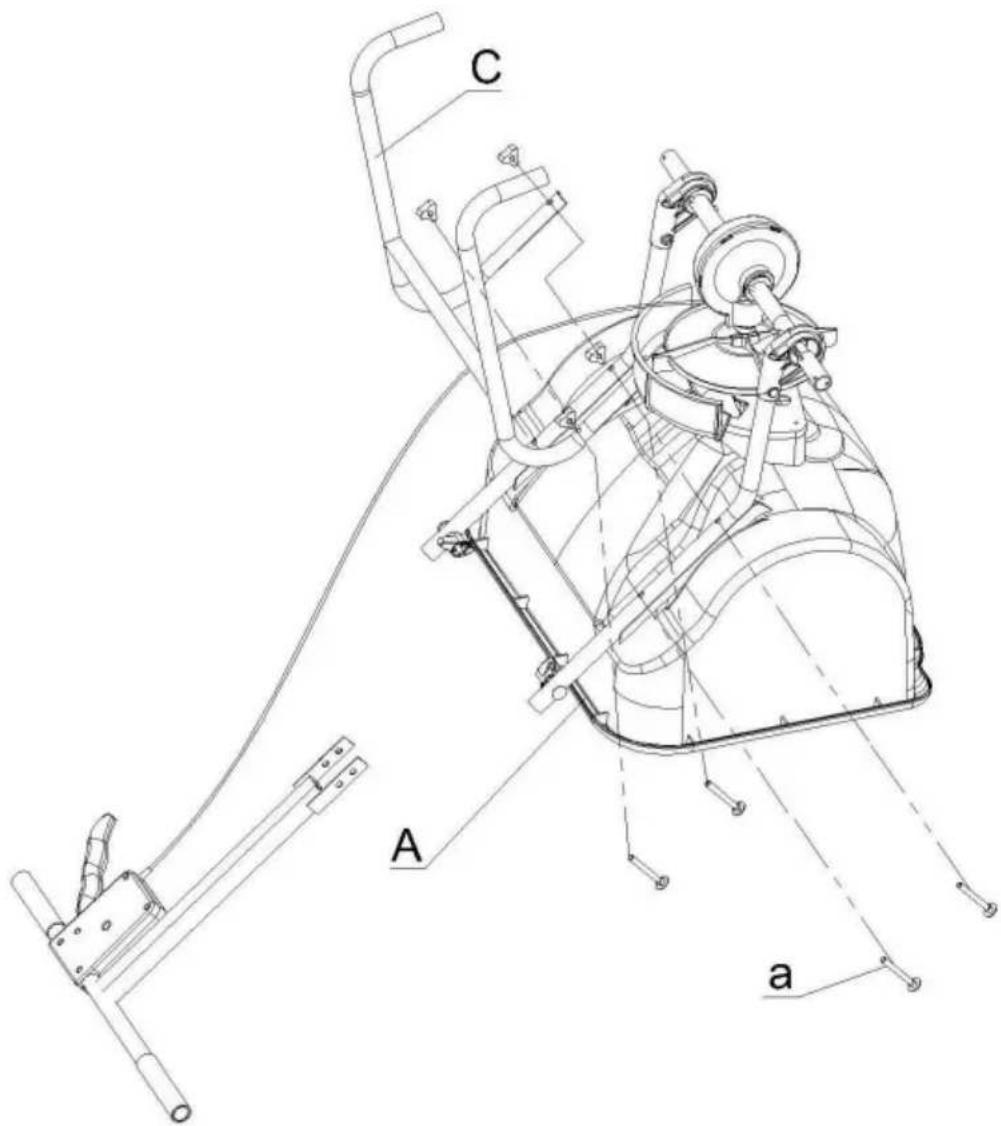

Przymocuj ramę nośną (C) do korpusu głównego (A) za pomocą plastikowych pokręteł i śrub (osi 4).

Koło Dx2	b Duża podkładka x2
	c Pin x2

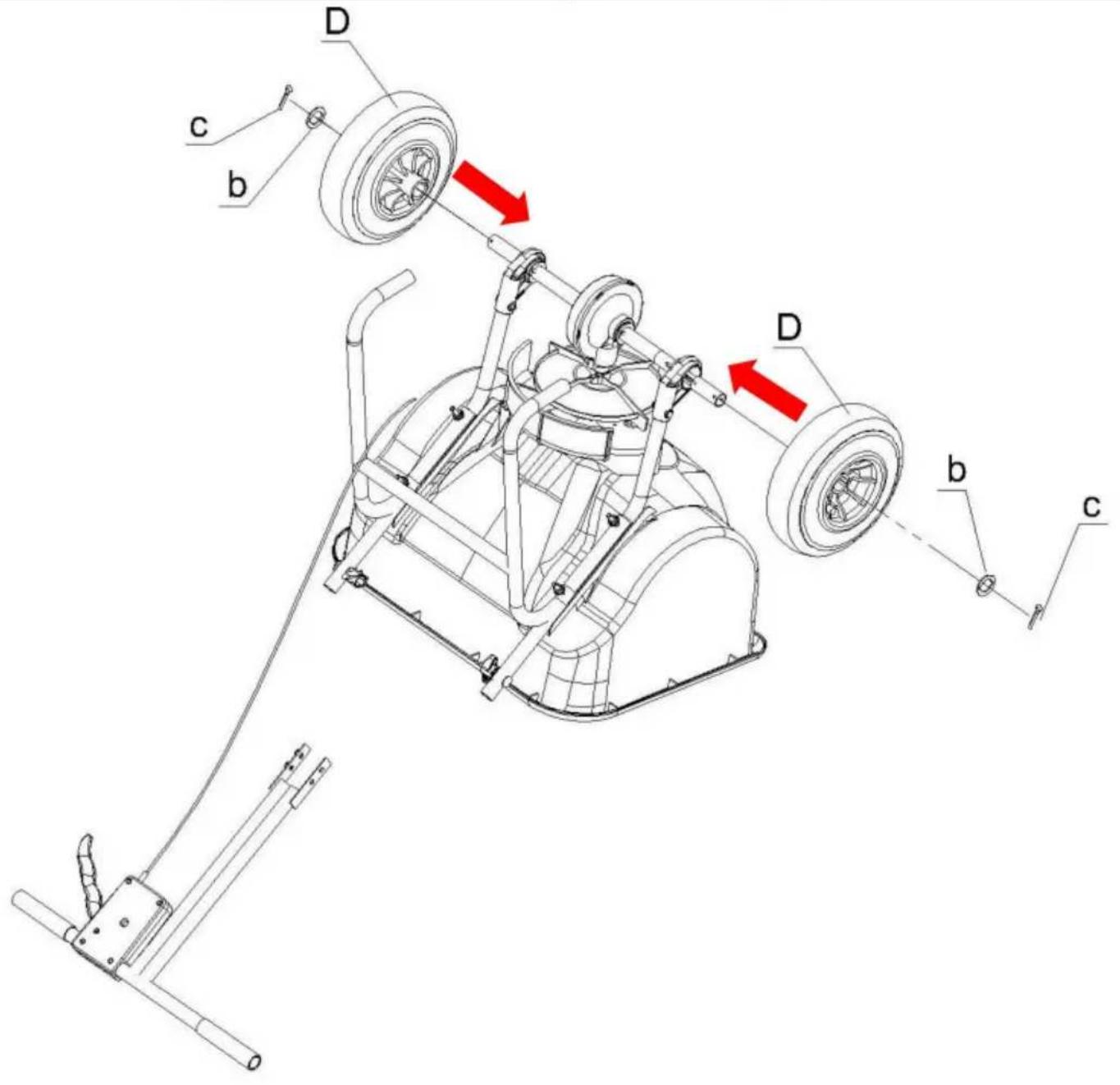

Włóż koło (D x2) do osi, umieść na nim dużą podkładkę (b x2) i zamocuj ją za pomo kołka (c x2). Uwaga: Otwór do pompowania powinien być skierowany na zewnątrz.

1. Przymocuj rurę kwadratową (B) do korpusu głównego (A) za pomocą plastikowych pokręteł i śrub (d x2).
2. Przymocuj uchwyt do kwadratowej rury (B) za pomocą śrub (e x2).

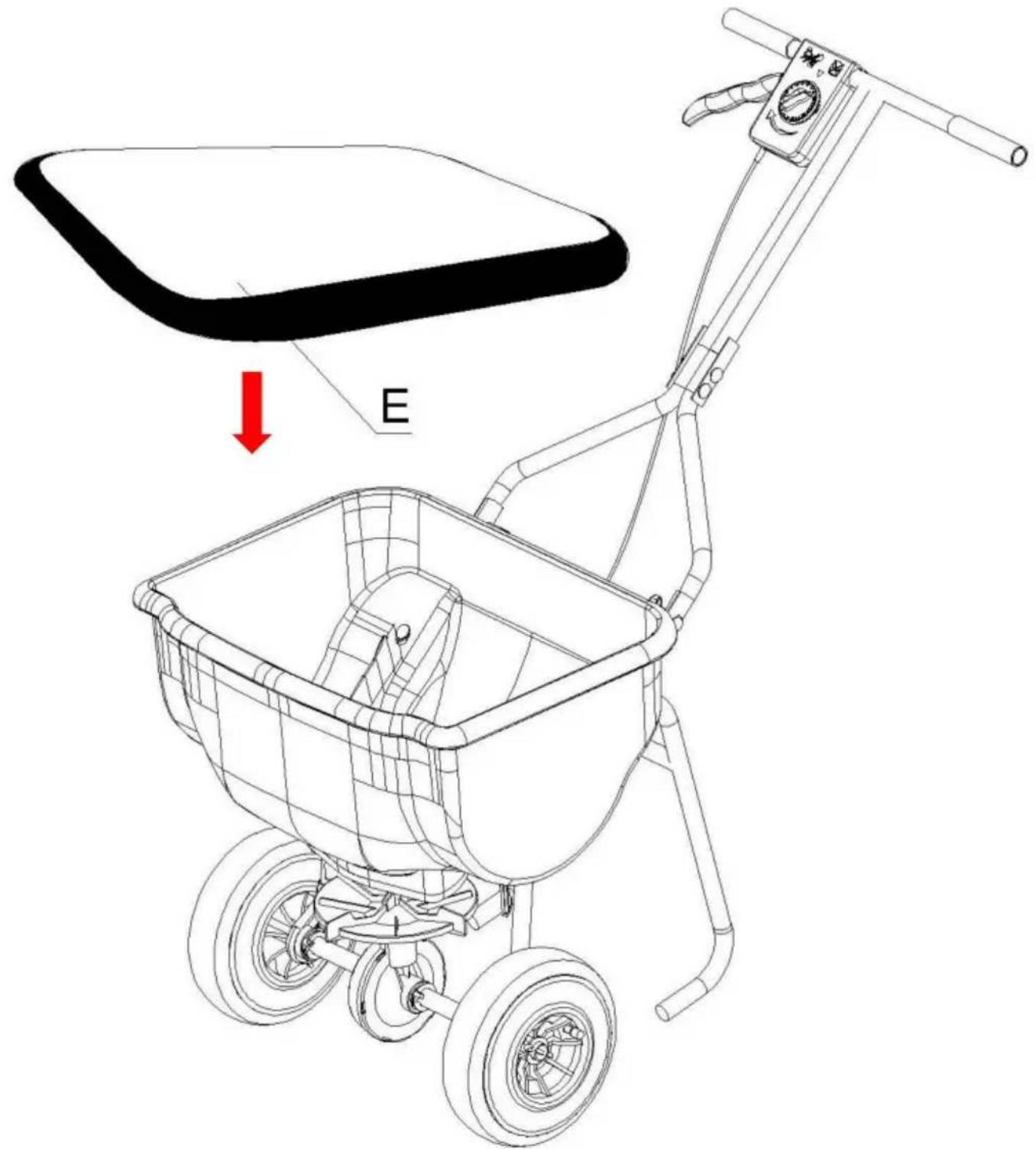

E Przezroczysta osłona k1

Montaż jest zakończony.

JAK UŻYWAĆ WÓZKA ROZPOROWEGO

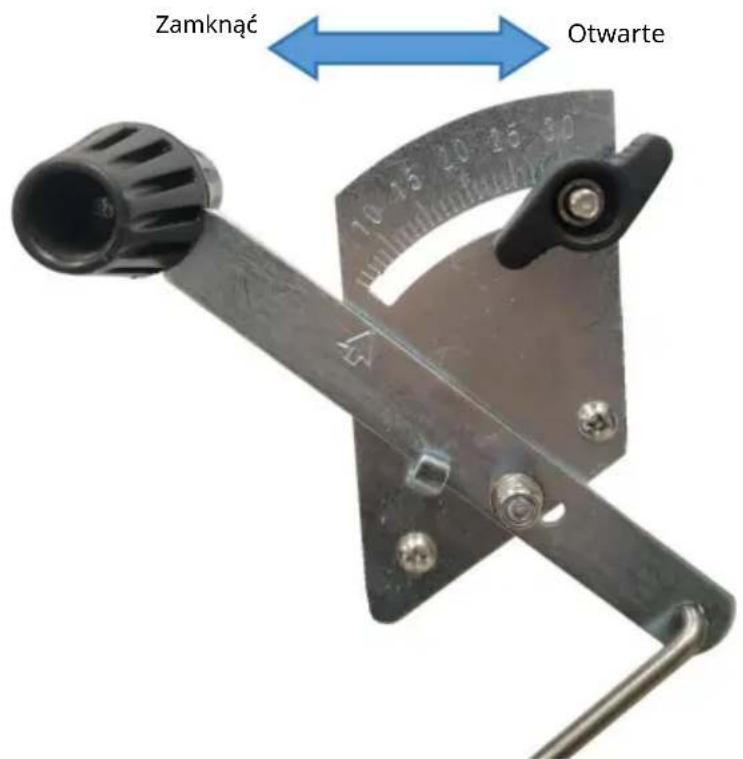

ABY OTWIERAĆ - Przesuń dźwignię sterowania do przodu, aż zatrzyma się na przycisku.

ABY ZAMKNĄĆ - Pociągnij dźwignię sterującą całkowicie do tyłu, w stronę operatora.

Postępuj zgodnie z instrukcją producenta środka do rozprowadzania tworzywo.

UWAGA: Upewnij się, że materiał do rozprowadzania jest równomiernie rozprowadzony. Materiał do rozprowadzania musi być suchy.

1. Przed wsypaniem materiału rozsiewanego należy ustawić dźwignię dozującą w pozycji WYŁĄCZONA (klapka dozująca zamknięta).
2. Napełnij zbiornik wózka rozsiewającego.
3. Aby dostosować objętość rozprowadzanego produktu, ustaw dźwignię dozującą na żądaną wartość.
4. W celu rozprowadzenia lub rozsypania materiału należy jechać wózkiem rozsiewającym z prędkością równomierną (im wyższa prędkość, tym większa odległość rozpraszania).
5. Zamknij klapkę dozującą natychmiast po zatrzymaniu wózka rozprowadzającego (dźwignia dozująca w pozycji WYŁĄCZONEJ).

UŻYWANIE ROZSIEWACZA

1. Określ przybliżoną powierzchnię obszaru, który ma zostać pokryty, i oszacuj ilość potrzebnego materiału.
2. Przed napełnieniem zbiornika upewnij się, że ramię sterujące przepływem znajduje się w pozycji wyłączonej, a płyta zamykająca jest zamknięta.
3. Rozbijaj grudki nawozu w trakcie napełniania zbiornika.
4. Ustaw regulowany ogranicznik, gdy ramię sterujące przepływem jest nadal w pozycji wyłączonej. Zapoznaj się z tabelą aplikacji na tej stronie oraz instrukcją na opakowaniu nawozu i wybierz właściwe ustawienie natężenia przepływu.
5. Tabela zastosowań jest obliczana dla zastosowań od lekkich do ciężkich w pojeździe. Prędkość 3 mph, czyli 100 stóp w 23 sekundy. Zmiana prędkości będzie wymagała dostosowania natężenia przepływu w celu utrzymania takiego samego zasięgu. Im szybciej jedziesz, tym większa szerokość transmisji.
6. Przed uruchomieniem rozsiewacza upewnij się, że sworzeń napędowy jest zablokowany w osi.
7. Zawsze uruchamiaj rozsiewacz przed otwarciem płyty zamykającej.
8. Zawsze zamykaj płytkę zamykającą przed obróceniem lub zatrzymaniem rozsiewacza.
9. Jeśli przypadkowo na małym obszarze zostanie rozsypana zbyt duża ilość nawozu, należy dokładnie podlać to miejsce wężem ogrodowym lub zraszaczem, aby zapobiec spaleniu trawnika.
10. Aby zapewnić równomierne pokrycie, wykonuj każde przejście tak, aby wzór rozsiewu lekko nachodził na wzór z poprzedniego przejścia, jak pokazano na poniższym rysunku. Przybliżone szerokości rozsiewu dla różnych materiałów podano na wykresie na tej stronie.
11. Podczas rozsiewania nawozów chwastobójczych należy upewnić się, że wzór rozsiewu nie obejmuje drzew, kwiatów i krzewów wiecznie zielonych.

Są to ustawienia przybliżone i stanowią jedynie wskazówkę.

Różnice w materiałach, szybkości chodzenia, terenie, warunkach pogodowych, wieku i stanie rozsiewacza itp. mogą mieć wpływ na ustawienie. W razie wątpliwości należy zacząć od niższego ustawienia i w razie potrzeby zwiększyć. Zawsze kalibruj rozsiewacz przed użyciem.

• Po każdym użyciu należy wyczyścić zasobnik.
• Po każdym użyciu opłucz i osusz rozsiewacz wewnątrz i na zewnątrz.
• Przed rozpoczęciem jazdy upewnij się, że opony mają zalecany rozmiar i ciśnienie 25 PSI.
• Okresowo sprawdzaj, czy wszystkie elementy mocujące są dobrze dokręcone.
• Części należy raz w roku czyścić i lekko nasmarować.
• Użyj błyszczącej emalii w sprayu, aby poprawić porysowane lub zużyte malowane powierzchnie metalowe.
• Nigdy nie przekraczaj dopuszczalnego udźwigu, gdyż może to spowodować uszkodzenie rozsiewacza.

Ważny

Ostrzeżenia, uwagi i instrukcje zawarte w niniejszej instrukcji obsługi nie mogą obejmować wszystkich możliwych warunków lub sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt i muszą być zapewnione przez operatora.

Składowanie

• Nigdy nie pozostawiaj materiału w zasobniku przez dłuższy czas.
• Przed przechowywaniem upewnij się, że rozsiewacz jest czysty i suchy, aby zapewnić mu lata bezproblemowej pracy.
• Przechowywać w pomieszczeniu lub w miejscu osłoniętym w przypadku złej pogody lub w miesiącach zimowych.

PARAMETR PRODUKTU

Model	TC2135
Bezpieczna waga załadunkowa	60 funtów (27,2 kg)
Kolor	Czarny
Szerokość rozprzestrzeniania	0-3m/0-9,8ft

(I) Brakujące lub uszkodzone części

Opis problemu: Po otwarciu opakowania z częściami okazuje się, że ilość niektórych części jest niewystarczająca lub występują widoczne uszkodzenia.

Rozwiązanie: Natychmiast przeprowadź dokładną kontrolę na liście części, aby potwierdzić brakujące lub uszkodzone części. Skontaktuj się z obsługą klienta VEVOR, podaj model produktu TC2029A i odpowiednie informacje o częściach, a następnie złóż wniosek o wymianę lub ponowne wydanie części. W okresie oczekiwania na nowe części nie próbuj montować z niekompletnymi lub uszkodzonymi częściami, aby uniknąć wpływu na wydajność i bezpieczeństwo produktu.

(II) Trudności w montażu Opis

problemu: Podczas wykonywania czynności montażowych opisanych w instrukcji obsługi mogą wystąpić takie sytuacje, jak trudności w dopasowaniu części i brak możliwości płynnego wkręcania śrub.

Rozwiązanie: Sprawdź ponownie, czy kierunek montażu części jest prawidłowy, zapoznaj się z ilustracjami w instrukcji obsługi i upewnij się, że każda część jest zainstalowana w prawidłowej pozycji. W przypadku trudności z wkręcaniem śrub sprawdź, czy w gwintach nie ma obcych przedmiotów. Do czyszczenia gwintów można użyć szczotki. Jeśli gwinty są uszkodzone, skontaktuj się z obsługą klienta w odpowiednim czasie, aby wymienić odpowiednie części. Jeśli trudno jest wyrównać z powodu odchylenia rozmiaru części, nie wykonuj montażu na siłę, ale skontaktuj się z obsługą klienta, aby uzyskać dalsze wskazówki lub wymienić części. Przygotujemy filmy instruktażowe. Skontaktuj się z obsługą klienta VEVOR, jeśli potrzebujesz ich.

(I) Nierównomierne rozprowadzanie

Opis problemu: W trakcie używania rozsiewacza materiały są nierównomiernie rozprowadzane na ziemi - w niektórych obszarach jest ich więcej, a w niektórych mniej.

Rozwiązanie: Sprawdź, czy występuje zjawisko zbrylania się materiałów w zasobniku. Jeśli tak, zbrylone materiały należy rozbić przed użyciem. Sprawdź, czy prędkość chodzenia rozsiewacza jest jednolita. Staraj się utrzymywać jednolitą prędkość, ponieważ zmiany prędkości mogą mieć wpływ na efekt rozprowadzania. Sprawdź, czy ustawienie ramienia sterującego przepływem rozsiewacza jest odpowiednie. W zależności od rodzaju materiałów i scenariusza użytkowania zapoznaj się z zalecanymi wartościami w środkach ostrożności dotyczących ustawień rozprowadzania produktu i ponownie wyreguluj położenie ramienia sterującego przepływem.

(II) Szerokość rozrzutu nie spełnia oczekiwań

Opis problemu: Rzeczywista szerokość rozrzutu nie odpowiada zakresowi określonemu w instrukcji obsługi, jest albo za szeroka, albo za wąska.

Rozwiązanie: Sprawdź prędkość jazdy rozsiewacza. Im większa prędkość, tym szersza szerokość rozsiewu. W razie potrzeby dostosuj prędkość jazdy do odpowiedniego zakresu.

Sprawdź, czy ustawienie ramienia sterującego przepływem jest prawidłowe. Niewłaściwe ustawienie przepływu może pośrednio wpłynąć na szerokość rozrzutu. Wyreguluj je ponownie zgodnie z prawidłową metodą ustawiania. Jeśli elementy rozrzutnika są luźne lub uszkodzone, może to wpłynąć na szerokość rozrzutu. Dokładnie sprawdź każdy element rozrzutnika.

Należy terminowo dokręcać wszystkie luźne części i skontaktować się z działem obsługi klienta w celu wymiany uszkodzonych części.

(III) Rozrzutnik jest zablokowany lub nie można go pchać

Opis problemu: W trakcie użytkowania rozrzutnik jest zablokowany, trudno go pchać lub nie można go normalnie pchać.

Rozwiązanie: Sprawdź, czy ciśnienie w oponach osiąga zalecaną wartość 25 PSI. Niewystarczające ciśnienie powietrza zwiększy opór pchania. Napompuj je do standardowego ciśnienia powietrza w odpowiednim czasie. Sprawdź, czy wokół kół nie ma obcych przedmiotów. Jeśli tak, usuń wszelkie przedmioty owinięte wokół kół. Sprawdź, czy wewnątrz rozsiewacza nie ma nagromadzonego materiału, który blokuje elementy. Usuń nagromadzone materiały w zasobniku i innych elementach. Jeśli problem nadal występuje, może to być awaria elementu mechanicznego, taka jak uszkodzone łożysko itp. Skontaktuj się z profesjonalnym personelem ds. konserwacji lub obsługą klienta VEVOR w celu przeprowadzenia konserwacji.

Producent: Shanghai Muxin Muye Youxian Gongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000N.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730

REP WIELKIEJ BRYTANII
