Tipo di prodotto	Spargitore agricolo manuale
Marca	Vevor
Modello	TC2135
Capacità di carico massima	27,2 kg (60 lb)
Larghezza di spargimento	0 a 3 metri
Pressione dei pneumatici consigliata	25 PSI
Colore	Nero
Materiale del telaio	Acciaio
Numero di ruote	2
Tipo di tramoggia	Con coperchio trasparente
Regolazione della portata	Leva di controllo con arresto regolabile
Utilizzo principale	Spargimento di fertilizzanti e semi
Montaggio necessario	Sì, istruzioni fornite
Precauzioni di sicurezza	Indossare dispositivi di protezione durante il montaggio; non superare il carico; non sedersi
Manutenzione	Pulizia dopo ogni utilizzo; controllo periodico dei fissaggi; lubrificazione annuale
Conservazione	Al riparo dalle intemperie, tramoggia vuota
Pezzi di ricambio	Disponibili su richiesta presso il servizio clienti Vevor
Produttore	Shanghai Muxin Muye Youxian Gongsi

Domande frequenti - TC2135 Vevor

Cosa fare in caso di pezzi mancanti o danneggiati al ricevimento?

Verificare immediatamente l'elenco dei pezzi. Contattare il servizio clienti Vevor indicando il modello TC2135 e i pezzi interessati. Non tentare di assemblare lo spargitore con pezzi incompleti per evitare rischi per la sicurezza.

Come risolvere le difficoltà di montaggio?

Assicurarsi che ogni pezzo sia orientato correttamente facendo riferimento alle illustrazioni. Se una vite non si avvita, pulire la filettatura con una spazzola. In caso di problemi di allineamento, non forzare e contattare il servizio clienti.

Perché la distribuzione del fertilizzante è irregolare?

Verificare che la tramoggia non contenga grumi (triturarli se necessario). Mantenere una velocità di camminata costante. Regolare l'impostazione del braccio di controllo della portata in base al tipo di materiale.

La larghezza di spargimento non corrisponde alle aspettative, cosa fare?

Regolare la velocità di camminata: più è alta, più aumenta la larghezza. Verificare l'impostazione della portata e stringere i pezzi allentati. Se i componenti sono danneggiati, contattare l'assistenza clienti.

Lo spargitore è difficile da spingere o bloccato, come reagire?

Verificare la pressione dei pneumatici (consigliata: 25 PSI). Pulire le ruote per rimuovere corpi estranei. Rimuovere qualsiasi accumulo di materiale nella tramoggia. Se il problema persiste, consultare un professionista.

Come regolare la portata di spargimento?

Utilizzare la leva di controllo. Per aprire, spingerla in avanti; per chiudere, tirarla completamente all'indietro. Consultare la tabella di applicazione per scegliere l'impostazione adatta alla propria velocità (3 mph predefinito).

Qual è la pressione dei pneumatici consigliata?

La pressione consigliata è di 25 PSI. Verificarla regolarmente per garantire una buona maneggevolezza ed evitare un'usura prematura.

Come pulire lo spargitore dopo l'uso?

Svuotare la tramoggia e risciacquare l'interno e l'esterno con acqua. Asciugare accuratamente per evitare la corrosione. Pulire le parti mobili e lubrificarle leggermente una volta all'anno.

Dove e come riporre lo spargitore?

Riporlo in un luogo asciutto e riparato dalle intemperie. Assicurarsi che la tramoggia sia vuota e che lo spargitore sia pulito e asciutto. Ciò ne prolungherà la durata.

Devo calibrare lo spargitore prima del primo utilizzo?

Sì, iniziare con un'impostazione di portata bassa e aumentare se necessario. Effettuare test su una piccola superficie per regolare larghezza e quantità. Le impostazioni della tabella di applicazione sono indicative.

MANUALE UTENTE TC2135 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non contattarci ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

AVVERTENZA:

Leggere attentamente questo materiale prima di utilizzare il prodotto. In caso contrario, si possono provocare lesioni gravi.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non assemblare se si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. Le capacità del prodotto si applicano solo a prodotti correttamente e completamente assemblati.
7. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro il Behind Spreader.
8. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutte le parti in un'area di lavoro pulita.

Precauzioni d'uso

1. NON SEDERSI O STARE IN PIEDI SU QUESTO OGGETTO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo articolo.
3. Non superare le capacità di peso specificate.
4. Utilizzare solo come previsto.
5. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti risultano danneggiate.

CONSERVARE QUESTO MANUALE

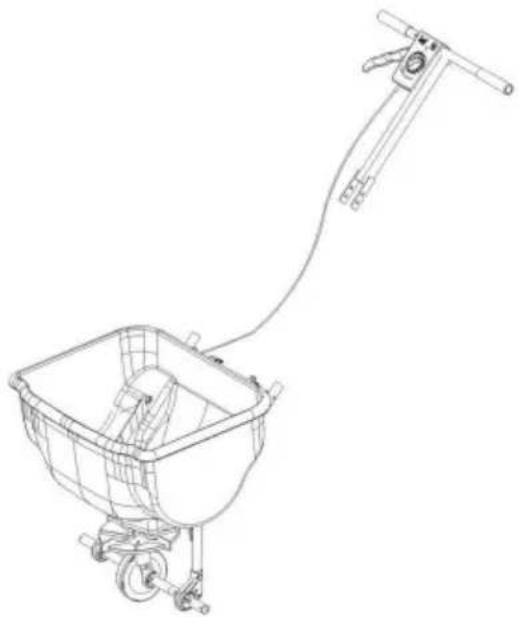

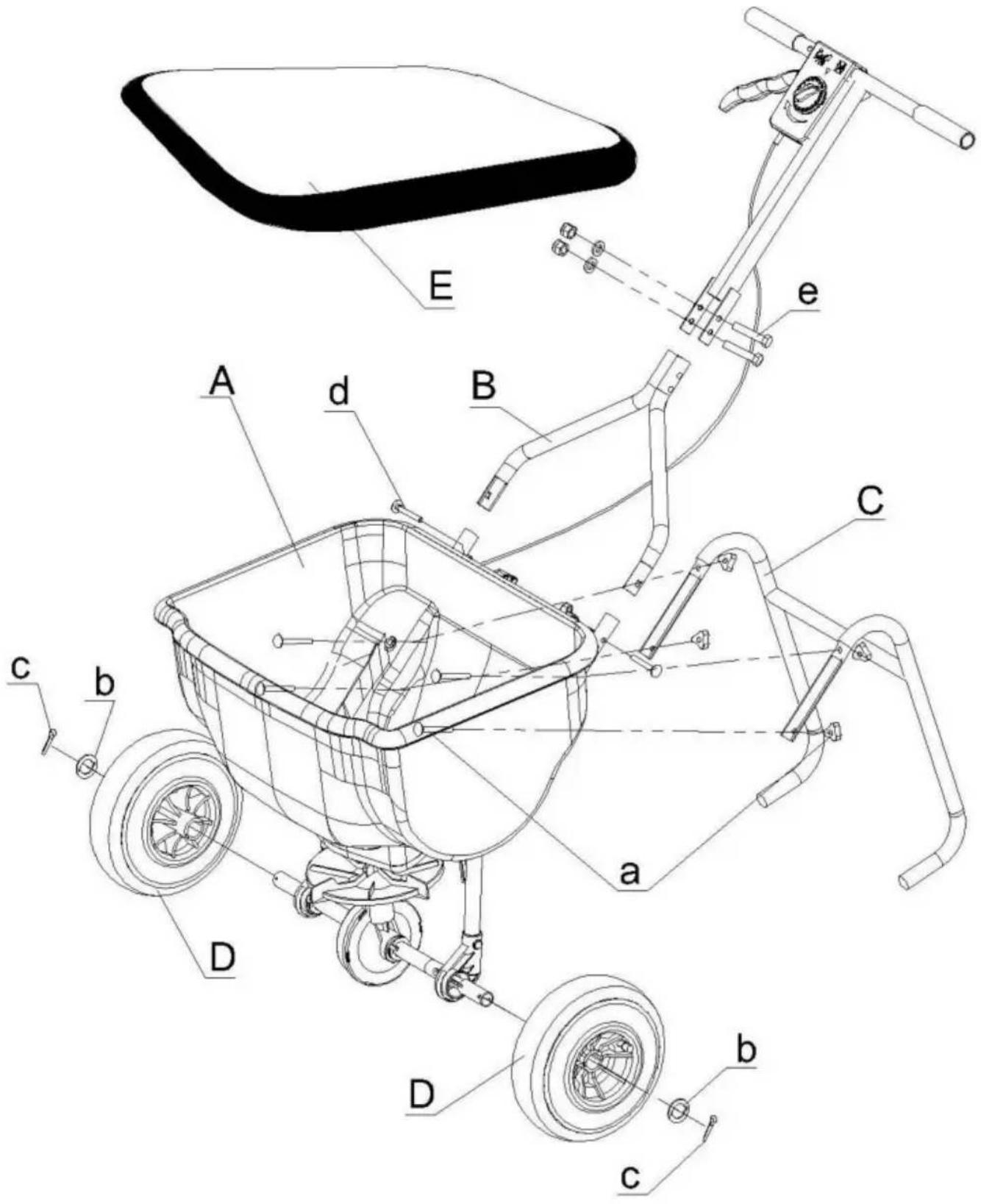

	Corpo principalex1	BUN	Tubo quadratox1
C	Telaio di supporto x1	D	Ruota x2
E	Copertura trasparente x1	UN	Manopola in plastica+vite (M6*50) ×4
B	Rondella grande x2	C
D	Manopola in plastica+vite (M6*40) ×2	e	Vite M6*55 ×2

FASE DI MONTAGGIO

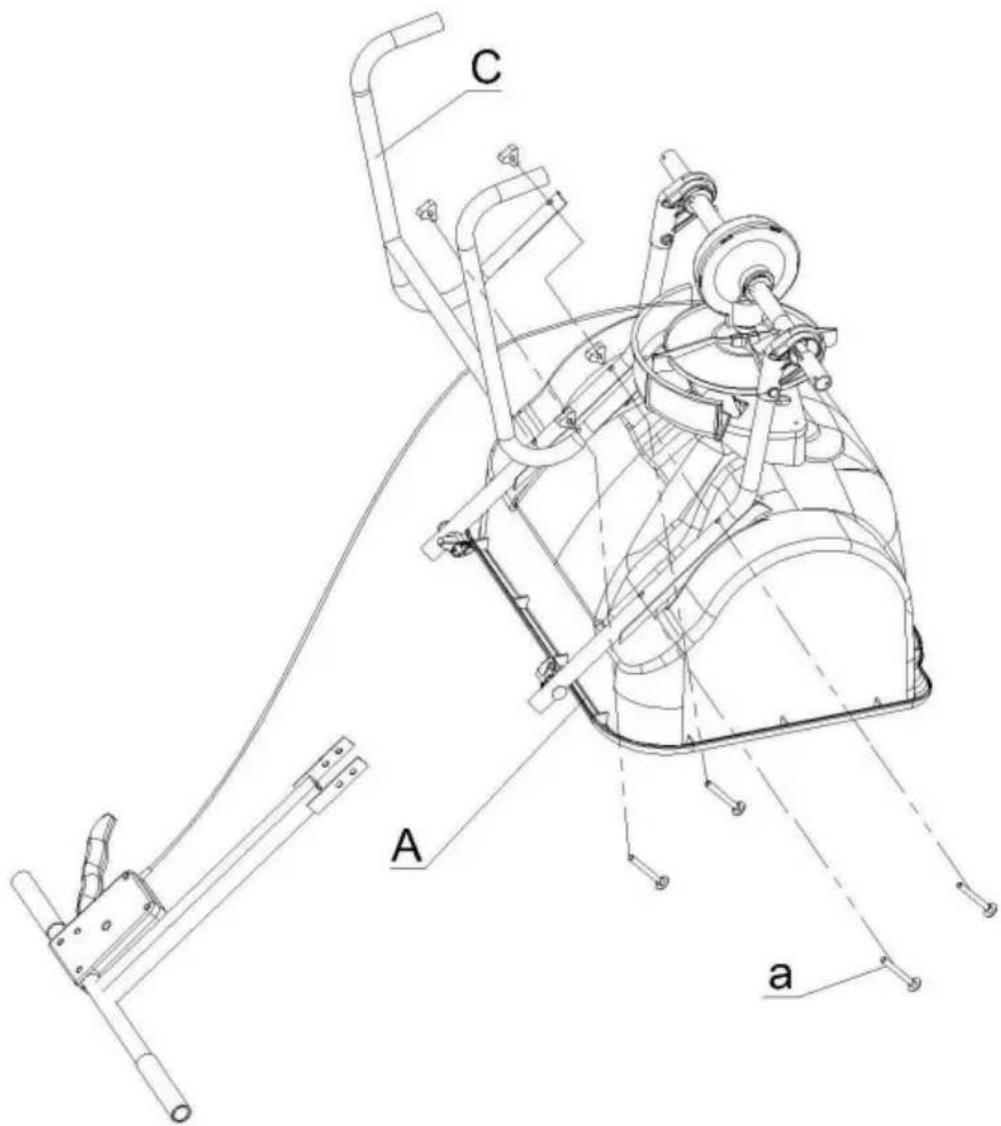

Un corpo principale x1

C Telaio di supporto x1

una manopola di plastica + vite (M6*50)

Fissare il telaio di supporto (C) al corpo principale (A) utilizzando pomelli in plastica+viti (ax 4).

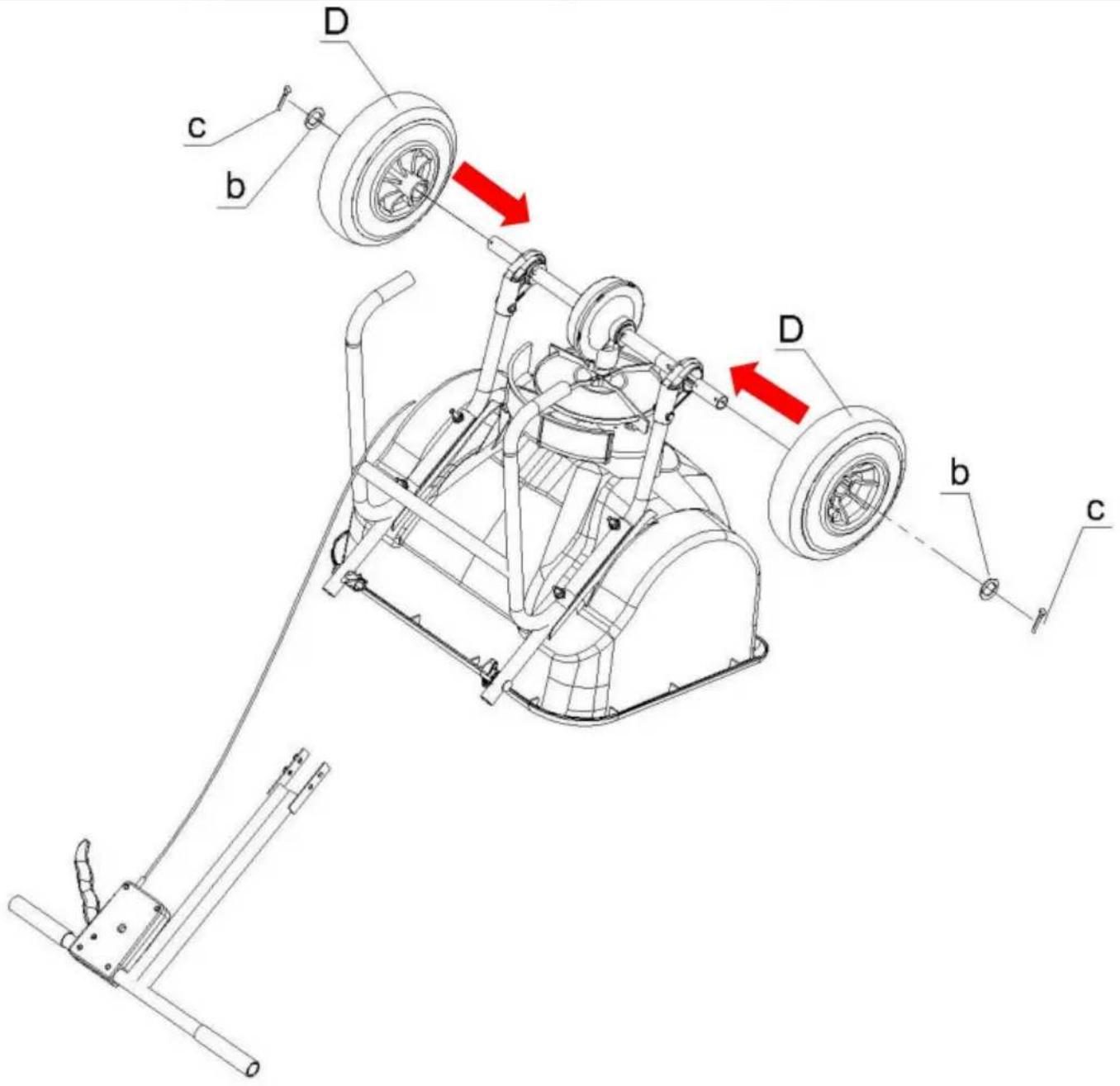

Ruota D x2	b Rondella grande x2
	c Perno x2
Inserire la ruota (D x 2) nell'asse, posizionare la rondella grande (b x 2) su di essa e fissarla con un perno (c x 2). Nota: il foro di gonfiaggio deve essere rivolto verso l'esterno.

1. Fissare il tubo quadrato (B) al corpo principale (A) utilizzando manopole di plastica+viti (d x2). 2.Fissare la maniglia al tubo quadrato (B) utilizzando le viti (e x2).

L'assemblaggio è completato.

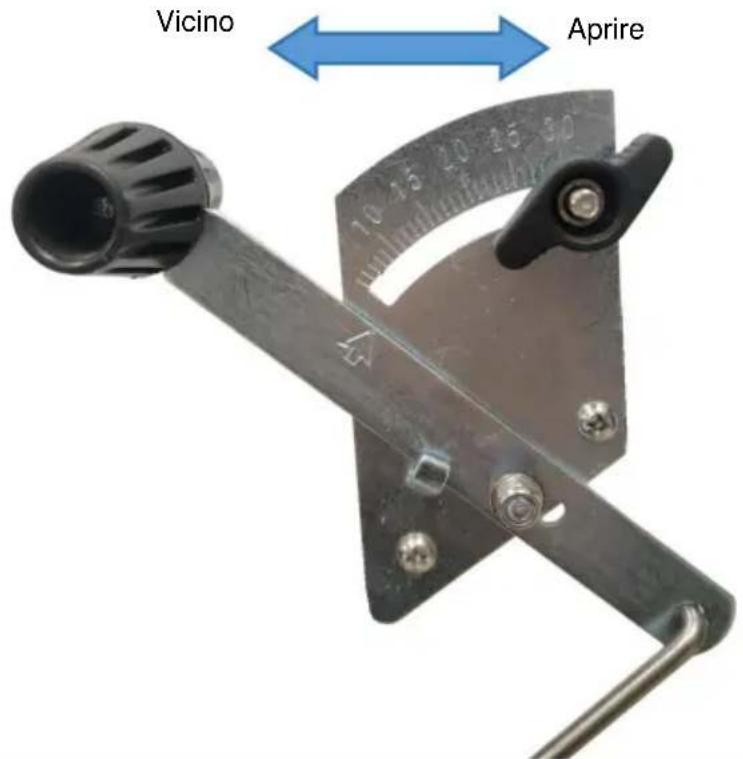

PER APRIRE - Spingere la leva di controllo in avanti finché non si ferma contro il pulsante.

PER CHIUDERE - Tirare completamente la leva di comando verso l'operatore.

Seguire le istruzioni fornite dal produttore dello spalmatore materiale.

NOTA: assicurarsi che il materiale da spargere sia distribuito uniformemente.

il materiale da spargere deve essere asciutto.

1. Prima di introdurre il materiale da distribuire, impostare la leva di erogazione su Posizione OFF (sportello di erogazione chiuso).
2. Riempire la tramoggia del carrello spargitore.
3. Per regolare il volume di distribuzione, impostare la leva di erogazione sulla posizione desiderata.
4. Per spargere il materiale, guidare il carrello spargitore a una velocità uniforme (maggiore è la velocità, maggiore è la distanza di dispersione).
5. Chiudere lo sportello di erogazione non appena si ferma il carrello spargitore (leva di erogazione in posizione OFF).

UTILIZZO DEL DIFFUSORE

1. Determinare la metratura approssimativa dell'area da coprire e stimare la quantità di materiale richiesta.
2. Prima di riempire la tramoggia, assicurarsi che il braccio di controllo del flusso sia in posizione di spegnimento e che la piastra di chiusura sia chiusa.
3. Rompere eventuali grumi di fertilizzante durante il riempimento della tramoggia.
4. Impostare il fermo regolabile con il braccio di controllo del flusso ancora in posizione di spegnimento. Fare riferimento alla tabella di applicazione in questa pagina e alle istruzioni riportate sulla confezione del fertilizzante per selezionare l'impostazione corretta della portata.
5. Il grafico delle applicazioni è calcolato per applicazioni da leggere a pesanti su un veicolo a una velocità di 3 mph, o 100 piedi in 23 secondi. Una variazione di velocità richiederà una regolazione della portata per mantenere la stessa copertura. Più si guida velocemente, maggiore è la larghezza di trasmissione.
6. Prima di avviare lo spargitore, assicurarsi che il perno di trasmissione sia inserito nell'assale.
7. Avviare sempre lo spargitore prima di aprire la piastra di chiusura.
8. Chiudere sempre la piastra di chiusura prima di girare o fermare lo spargitore.
9. Se il fertilizzante viene accidentalmente depositato in quantità eccessiva in una piccola area, bagnare l'area accuratamente con un tubo da giardino o un irrigatore per evitare di bruciare il prato.
10. Per garantire una copertura uniforme, effettuare ogni passaggio in modo che il modello di trasmissione si sovrapponga leggermente al modello del passaggio precedente come mostrato nella figura sottostante. Le larghezze di trasmissione approssimative per diversi materiali sono mostrate nel grafico delle applicazioni in questa pagina.
11. Quando si distribuiscono fertilizzanti per il controllo delle erbacce, assicurarsi che il modello di distribuzione non danneggi alberi sempreverdi, fiori o arbusti.

Si tratta di impostazioni approssimative, da intendersi solo come guida.

Variazioni nei materiali, nella velocità di camminata, nel terreno, nelle condizioni meteorologiche, nell'età e nelle condizioni dello spandiconcime, ecc. possono influire sull'impostazione. In caso di dubbi, iniziare con un'impostazione più bassa e aumentarla se necessario. Calibrare sempre lo spandiconcime prima dell'uso.

• Dopo ogni utilizzo, pulire il materiale dalla tramoggia.
• Risciacquare e asciugare l'interno e l'esterno dello spargitore dopo ogni utilizzo.
• Prima di operare, accertarsi che gli pneumatici abbiano le caratteristiche consigliate: pressione 25 PSI.
• Controllare periodicamente che tutti gli elementi di fissaggio siano ben serrati.
• Pulire e lubrificare leggermente le parti una volta all'anno.
• Utilizzare una vernice spray smaltata lucida per ritoccare le superfici metalliche verniciate graffiate o usurate.
• Non superare mai la capacità di carico nominale, poiché ciò danneggerebbe lo spargitore.

Importante

Gli avvertimenti, le precauzioni e le istruzioni descritte nel presente manuale di istruzioni non possono coprire tutte le possibili condizioni o situazioni che possono verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere incorporati in questo prodotto e devono essere forniti dall'operatore.

Magazzinaggio

• Non lasciare mai il materiale nella tramoggia per lunghi periodi di tempo.
• Prima di riporre lo spargitore, assicurarsi che sia pulito e asciutto per anni di utilizzo senza problemi di servizio.
• Conservare al chiuso o in un luogo protetto durante i mesi invernali e in caso di condizioni meteorologiche avverse.

PARAMETRO DEL PRODOTTO

Modello	TC2135
Peso di carico sicuro	60 libbre (27,2kg)
Colore	Nero
Larghezza didiffusione	0-3 m/0-9,8 piedi

(I) Parti mancanti o danneggiate

Descrizione del problema: Dopo aver aperto l'imballaggio delle parti, si scopre che la quantità di alcune parti è insufficiente o sono presenti danni evidenti.

Soluzione: Eseguire immediatamente un controllo accurato con l'elenco dei componenti per confermare la presenza di componenti mancanti o danneggiati. Contattare il servizio clienti VEVOR, fornire il modello del prodotto TC2029A e le informazioni sui componenti pertinenti e richiedere la sostituzione o la riemissione dei componenti. Durante il periodo di attesa per i nuovi componenti, non tentare di assemblare il prodotto con componenti incompleti o danneggiati per evitare di compromettere le prestazioni e la sicurezza.

(II) Difficoltà di assemblaggio

Descrizione del problema: quando si opera secondo le fasi di assemblaggio indicate nel manuale di istruzioni, si verificano situazioni quali un difficile allineamento delle parti e l'impossibilità di avvitare le viti senza problemi.

Soluzione: Verificare nuovamente che la direzione di installazione dei componenti sia corretta, fare riferimento alle illustrazioni nel manuale di istruzioni e assicurarsi che ciascun componente sia installato nella posizione corretta. In caso di difficoltà nell'avvitare le viti, verificare che non vi siano corpi estranei che ostruiscono la filettatura. È possibile utilizzare una spazzola per pulire la filettatura. Se la filettatura è danneggiata, contattare tempestivamente il servizio clienti per sostituire i componenti corrispondenti. In caso di difficoltà di allineamento a causa di differenze nelle dimensioni dei componenti, non forzare il montaggio, ma contattare il servizio clienti per ottenere ulteriori istruzioni o la sostituzione dei componenti. Prepareremo dei video di installazione. Contattare il servizio clienti VEVOR in caso di necessità.

(I) Descrizione del problema

di distribuzione non uniforme: quando si utilizza lo spanditore, i materiali vengono distribuiti sul terreno in modo non uniforme: alcune aree ne hanno di più e altre di meno.

Soluzione: Verificare la presenza di eventuali incrostazioni nei materiali nella tramoggia. In tal caso, è necessario sgretolare i materiali incrostati prima dell'uso. Verificare che la velocità di movimento dello spargitore sia uniforme. Cercare di mantenere una velocità uniforme, poiché variazioni di velocità possono influire sull'effetto di spargimento. Verificare che l'impostazione del braccio di controllo del flusso dello spargitore sia corretta. In base al tipo di materiali e allo scenario di utilizzo, fare riferimento ai valori raccomandati nelle precauzioni di impostazione dello spargimento del prodotto e regolare nuovamente la posizione del braccio di controllo del flusso.

braccio di controllo.

(II) La larghezza di distribuzione non soddisfa le aspettative

Descrizione del problema: La larghezza di distribuzione effettiva non è conforme all'intervallo specificato nel manuale di istruzioni, essendo troppo ampia o troppo stretta.

Soluzione: controllare la velocità di guida dello spandiconcime. Maggiore è la velocità, maggiore sarà la larghezza di spandimento. Regolare la velocità di guida su un intervallo appropriato, se necessario. Verificare che la regolazione del braccio di controllo del flusso sia corretta. Un'impostazione del flusso non corretta può influire indirettamente sulla larghezza di spandimento. Regolarla nuovamente secondo il metodo di regolazione corretto. Se i componenti dello spanditore sono allentati o danneggiati, la larghezza di spandimento potrebbe essere compromessa. Controllare attentamente ogni componente dello spanditore. Stringere tempestivamente eventuali parti allentate e contattare il servizio clienti per sostituire eventuali parti danneggiate.

(III) Lo spargitore è inceppato o non può essere spinto

Descrizione del problema: Durante l'uso, lo spargitore è inceppato, è difficile da spingere o addirittura non può essere spinto normalmente.

Soluzione: verificare che la pressione degli pneumatici raggiunga il valore raccomandato di 25 PSI. Una pressione dell'aria insufficiente aumenterà la resistenza alla spinta. Gonfiare tempestivamente fino alla pressione standard. Verificare la presenza di corpi estranei avvolti attorno alle ruote. In tal caso, pulire gli oggetti vari avvolti attorno alle ruote. Verificare la presenza di accumuli di materiale all'interno dello spargitore che bloccano i componenti. Pulire i materiali accumulati nella tramoggia e negli altri componenti. Se il problema persiste, potrebbe trattarsi di un guasto meccanico, come un cuscinetto danneggiato, ecc. Contattare un manutentore professionista o il servizio clienti VEVOR per la manutenzione.

Produttore: Shanghai Muxin Muye Youxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 2000CN.
