MANUALE UTENTE TC2029A Vevor

Queste sono le istruzioni originali, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti technologici o software relativi al nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENO:

Leggere attendamente quello materiale prima di utilizzato il prodotto. In caso contrario, si può provocare lesioni gravi.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio cui creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e quanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non riunirsi se stanchi o sotto l'effetto di alcol o droghe o farmaci.
6. Le capacité del prodotto si applicano a prodotti correttamente e completenesse assemblati solo prodotti.
7. Montare su una superficie pianà, livellata, dura e liscia in grado di sopportare in modo sicuro sostenendo lo spargitore posteriori.
8. Per ulteriori informazioni sulle parti elencate di seguito pagine,fare riferimento allo schema di montaggio di quello manuale.Disimballare e separare tutte le parti in un'area di lavoro pulita.

Usare precauzioni

1. NON SEDERSI O STARE IN PIEDI SU QUESTO OGGETTO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo prodotto. articolo.
3. Non superare le capacité di peso specificate.
4. Utilizzare solo come previsto.
5. Ispezionare prima di anni utilizzato; non utilizzare se alcune parti risultano allentate o danneggiate.

CONSERVARE QUESTO MANUALE

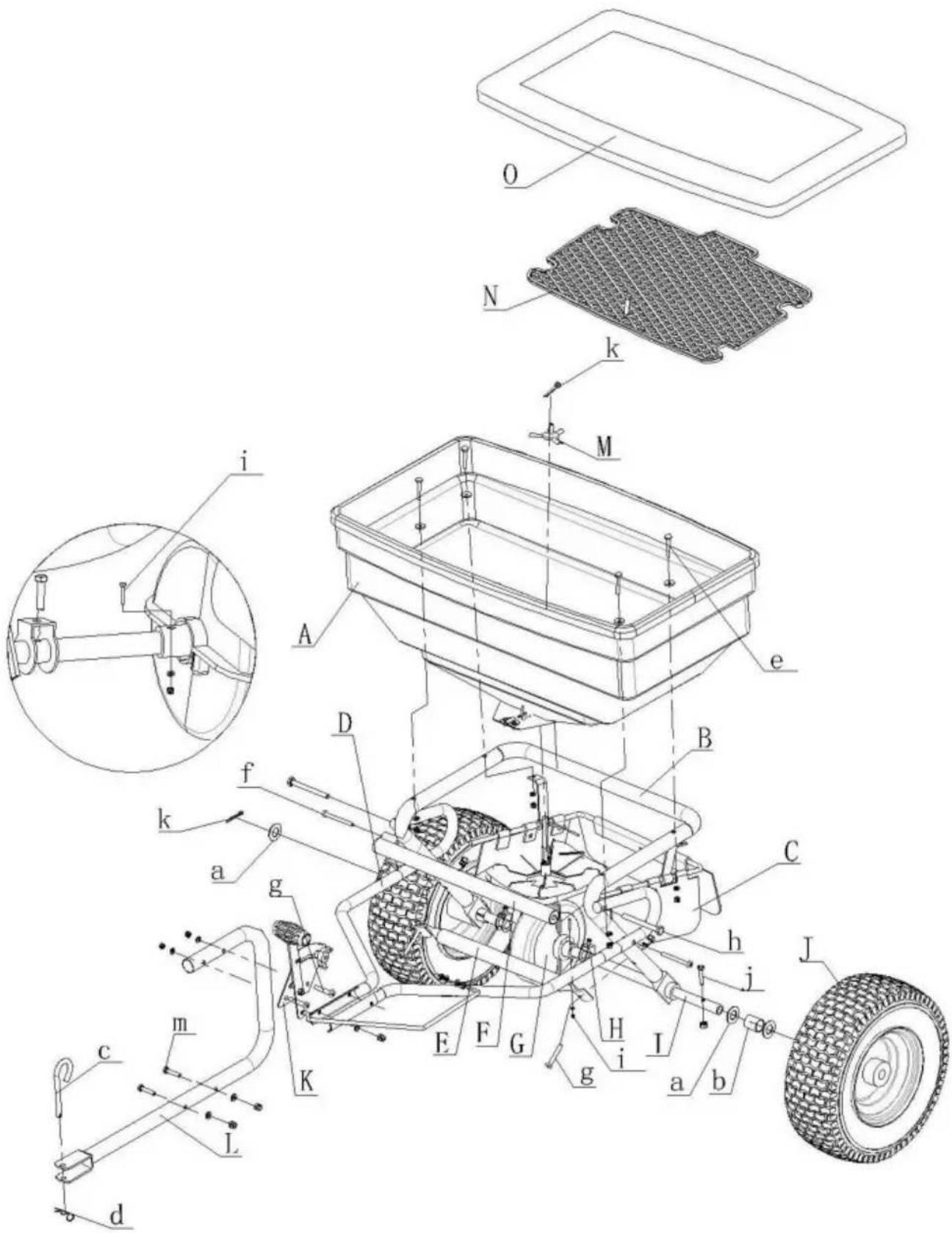

ELENCO DEI PEZZI

Tramoggia x1	BUN	Asta di supporto x1
Piastra di bloccaggio x1	D	Staffa sinistra e destra x1
Barra di rinsforzo x1	F	Puntone x1
Gambio x1	H	Parte di posizionamento x2
Asse x1	J	Ruota x2
Regolatore della posizione delchio x1	L	Barra di traino

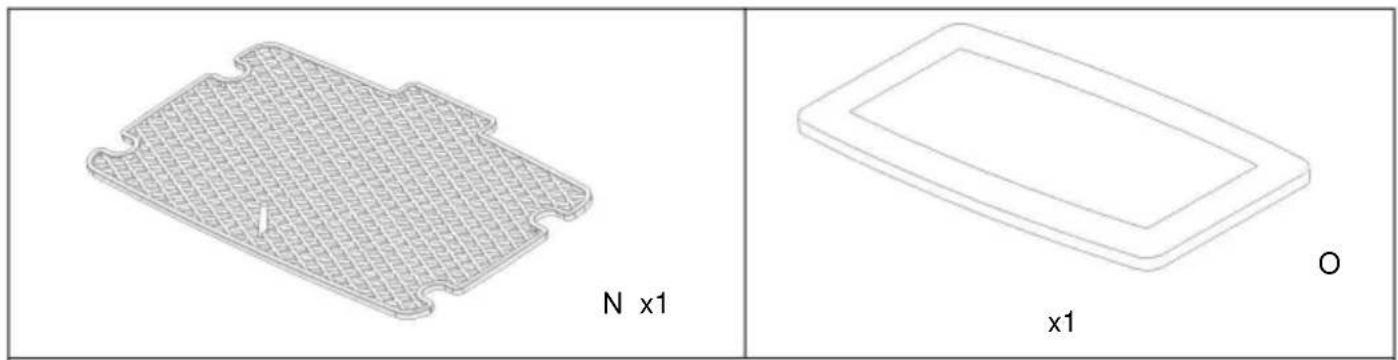

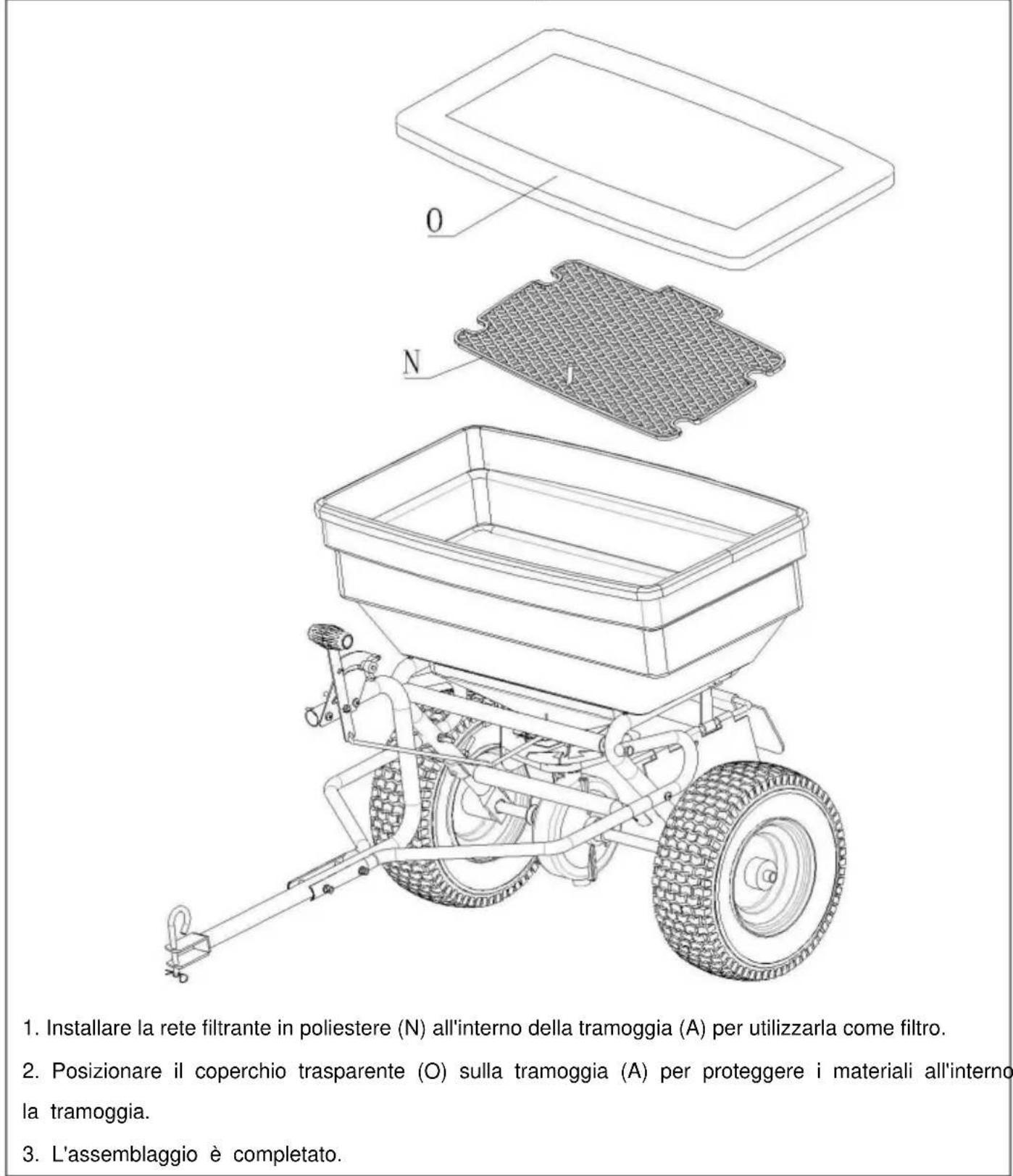

Testa rotante x1	N	Filtro a rete Poly x1
Copertura trasparente x1

UN B	Rondella grande x5		Manica x2
C	Perno asse x1	D	Perno a forma di R x 1
e	Vite M6*40 x4 Vite M6*60	F x2
G	Vite M6*40 x4 Vite M8*80	H x2
-	Vite M3*30 x1	J	Vite M6*50 x1
k M	Perno x2		Vite M6*60 x2

FASE DI MONTAGGIO

Un x1	B x1	C x1
e Vite M6*40x4
1. Posizionare la tramoggia (A) a terra con l'apertura rivolta verso il basso. 2. Posizionare l'asta di supporto (B) sulla tramoggia (A) nella direzione indicata in la figura. 3. Per prima casa, fissare l'asta di supporto (B) con due viti (e x2). 4. Posizionare i piedini di montaggio della piastra di bloccaggio (C) sull'asta di su (B) e bloccarli con due viti (e x2).

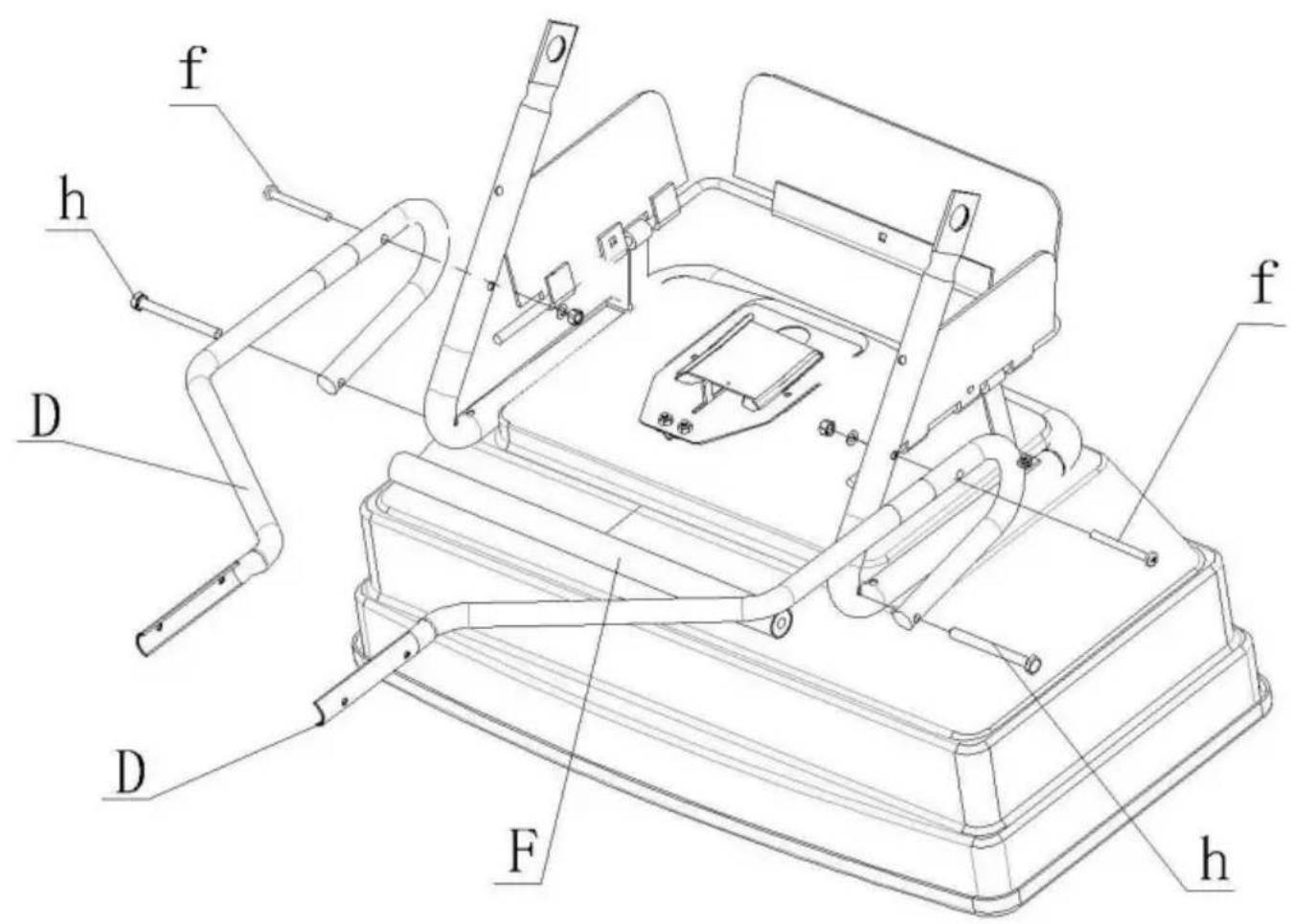

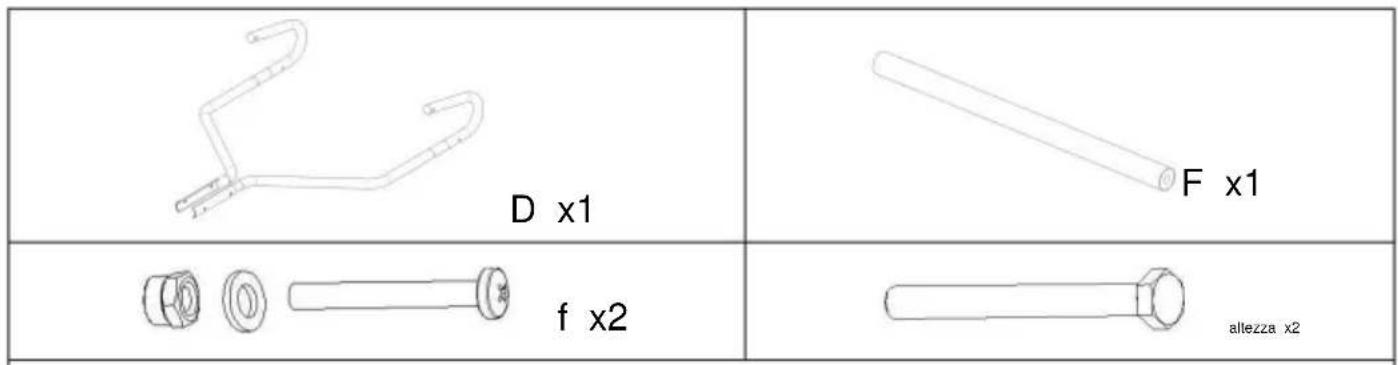

Montare la staffa sinistra e destra (D) con l'asta di supporto (B) e fissarli rispettovamente con viti (h x2) e viti (f x2).

Prestare attentione all'orientamento della staffa sinistra e destra (D).

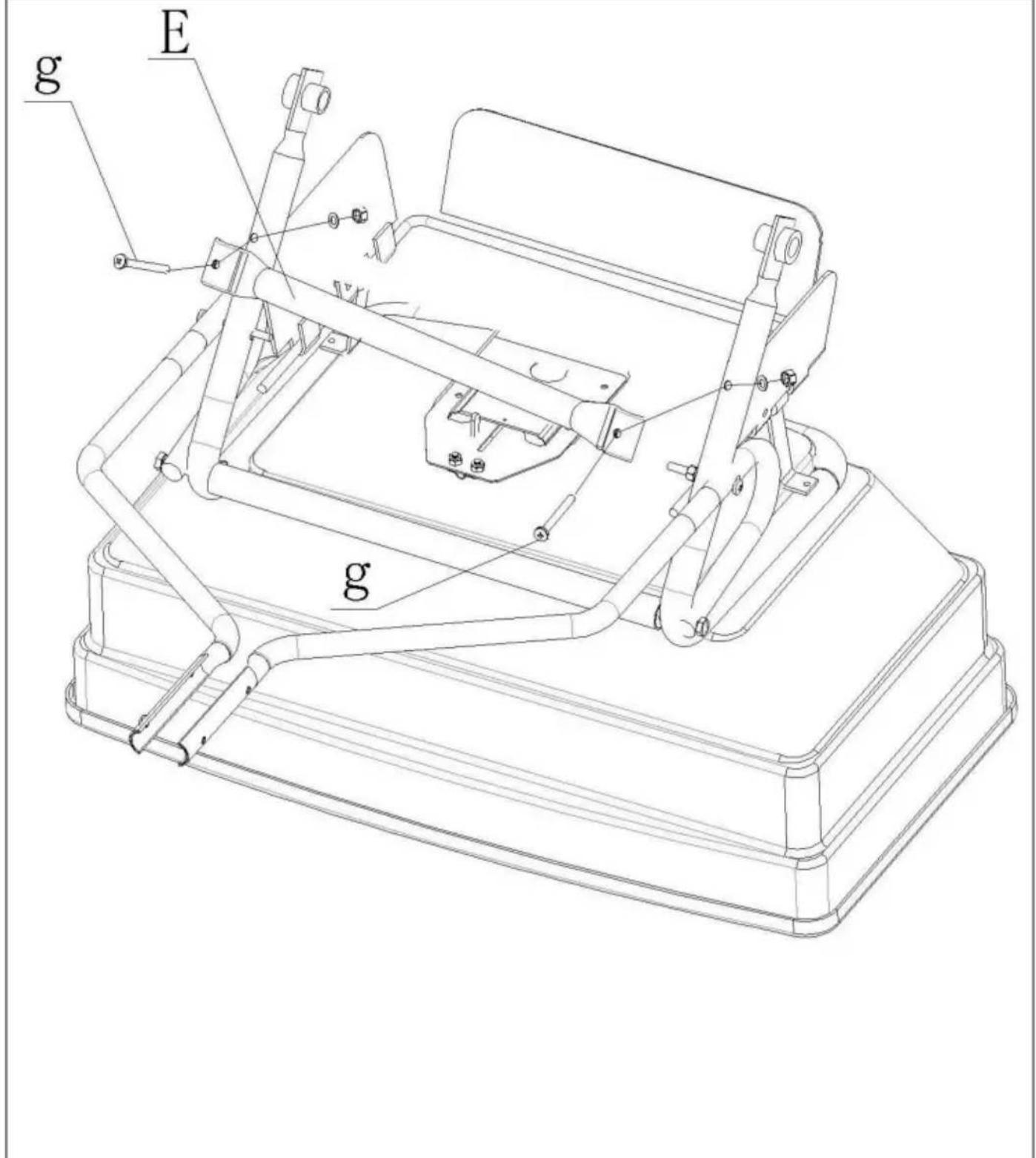

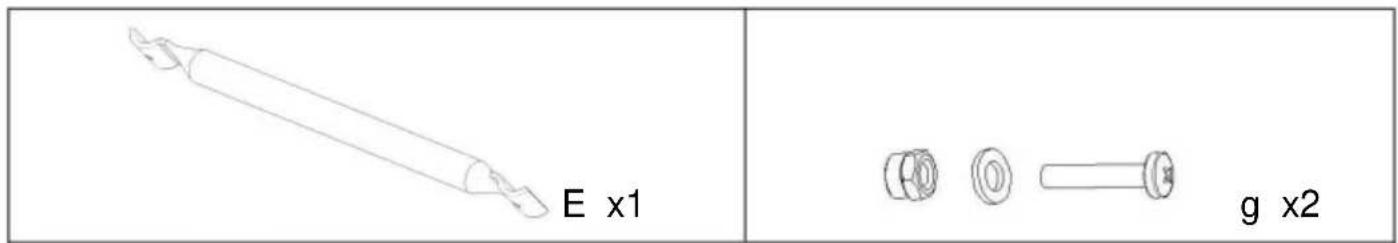

Installare l'asta di rinforzo (E) sull'asta di supporto (B) e bloccarla con la vite (g x2).

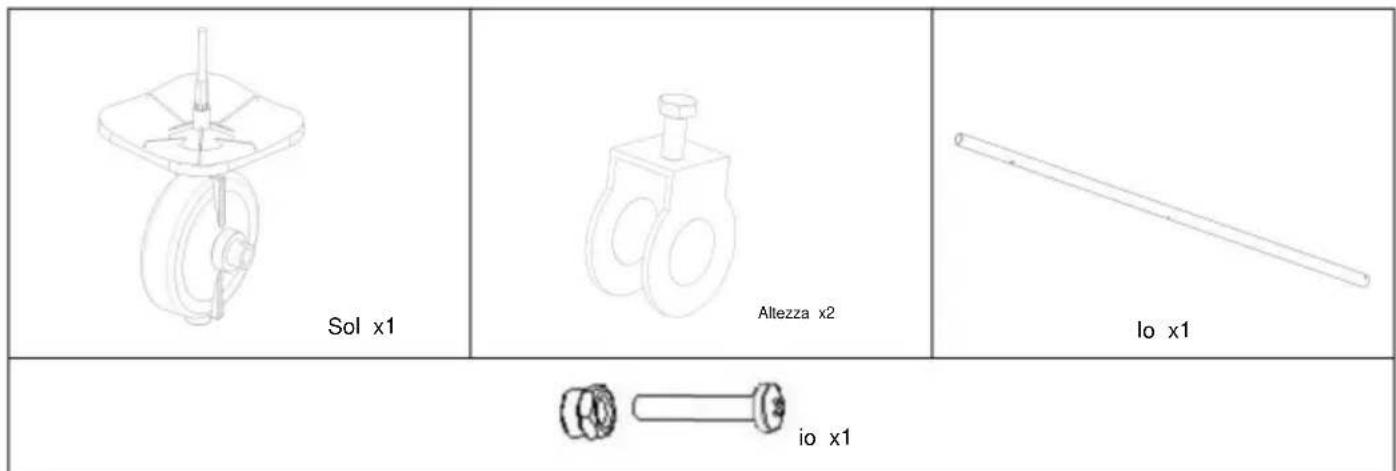

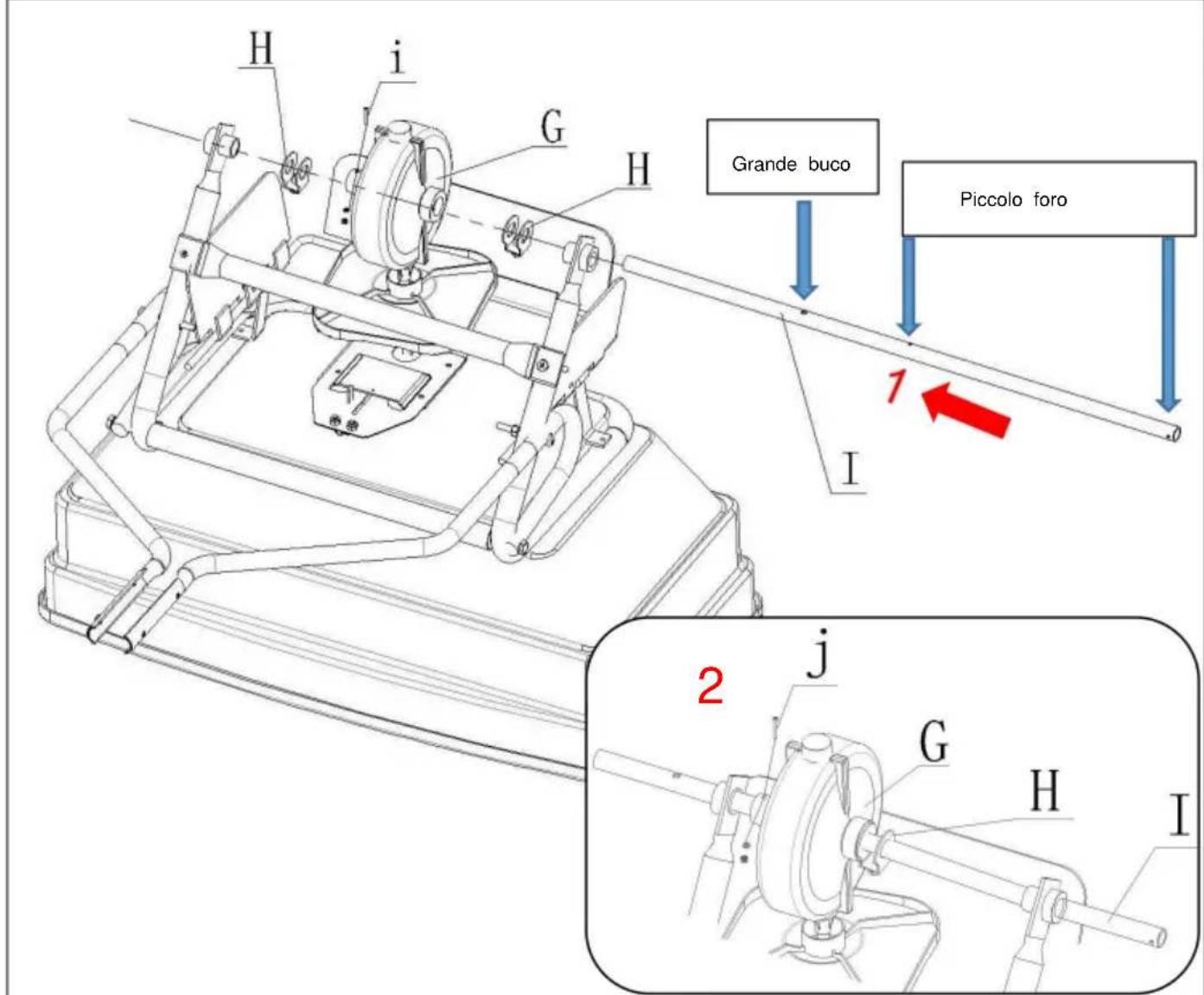

1. Determinare l'orientamento dell'asse (I) in base alle posizioni dei fori contrassegnate nell'imagine sopra. Quindi, far passare l'asse (I)attraverso la staffa (B) nella direzione indicata alla freccia. Quindi, installare I'elemento di posizionamento (H) e il cambio (G), quindi installare un'alto elemento di posizionamento (H) e la staffa (B)sull'asse.
2. Fissare l'assale (l) e il cambio (G) con una vite M3×30 (j) come molto nel disegno dettagliato.

k x1

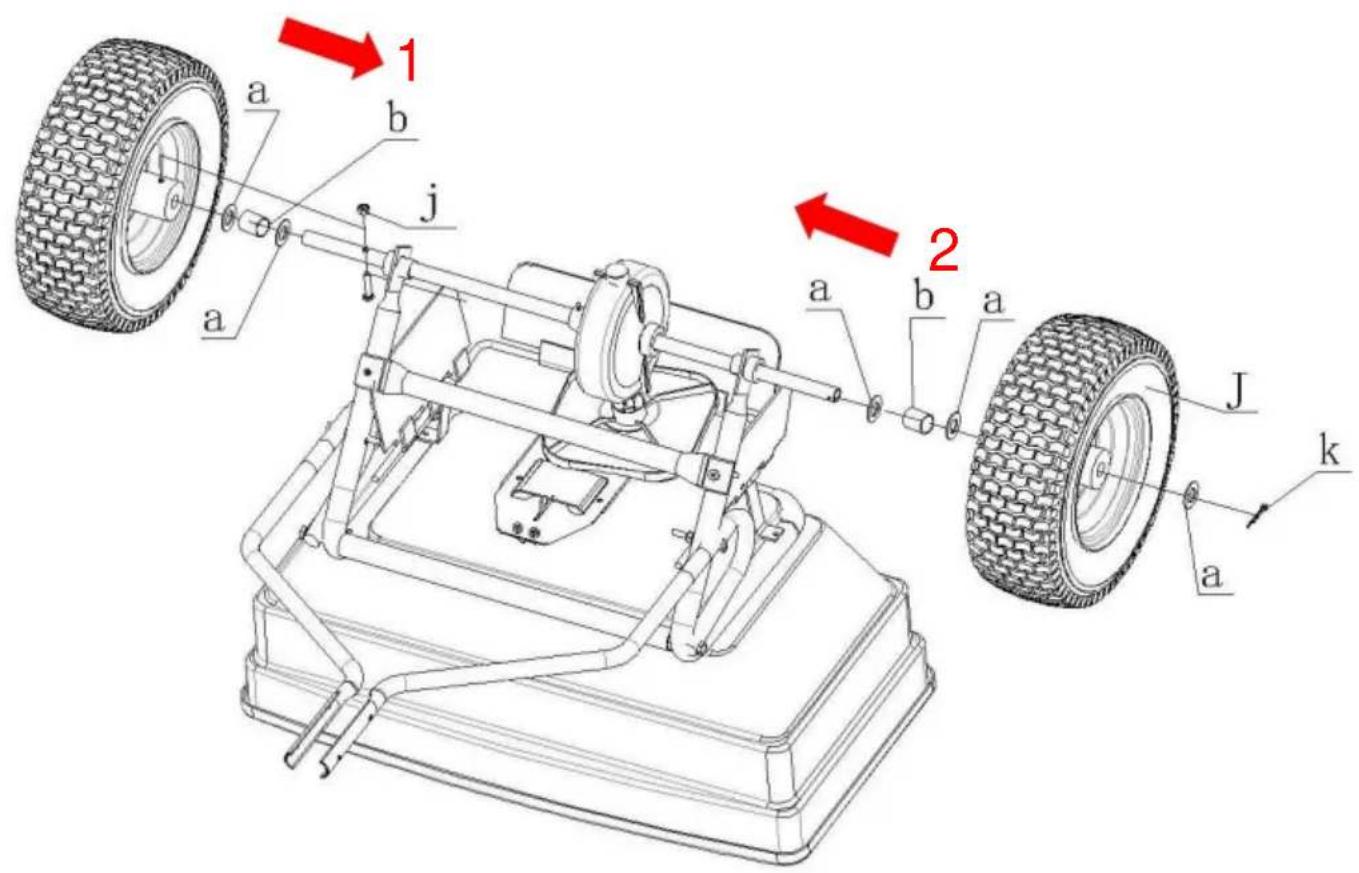

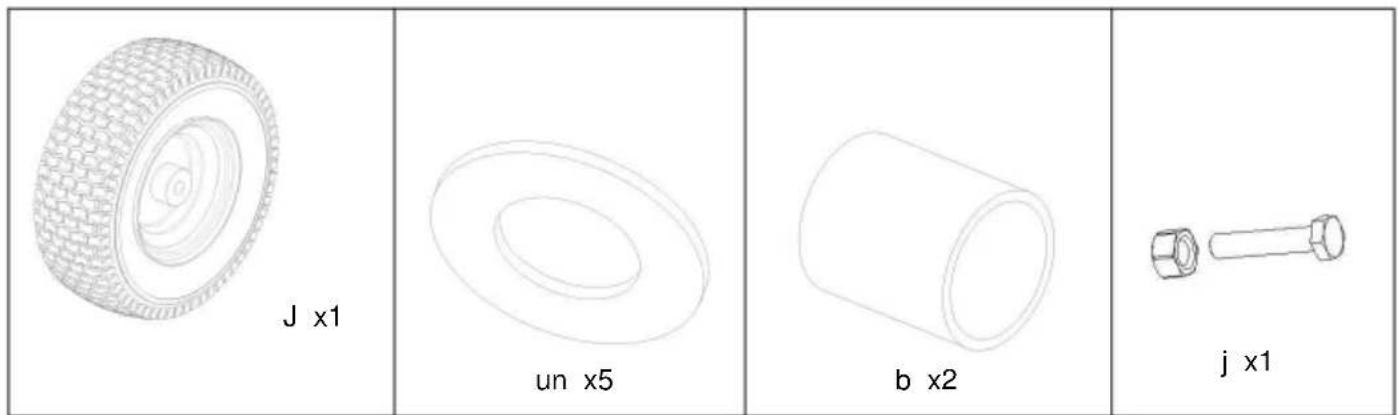

1. Sul lato sinistro, posizionare una rondella grande (a), un manicotto (b), un'altra rondella grande (a) e una ruota (J) in sequenza, quando fissarle con una vite M6*50 (j).
2. Sul lato destro, posizionare una rondella grande (a), un manicotto (b), una rondella grande (a), un ruota (J) e una rondella grande (a) in sequenza, quando fissarle con un perno (k).

Nota: la valvola di gonfiaggio deve essere rivolta verso l'esterno.

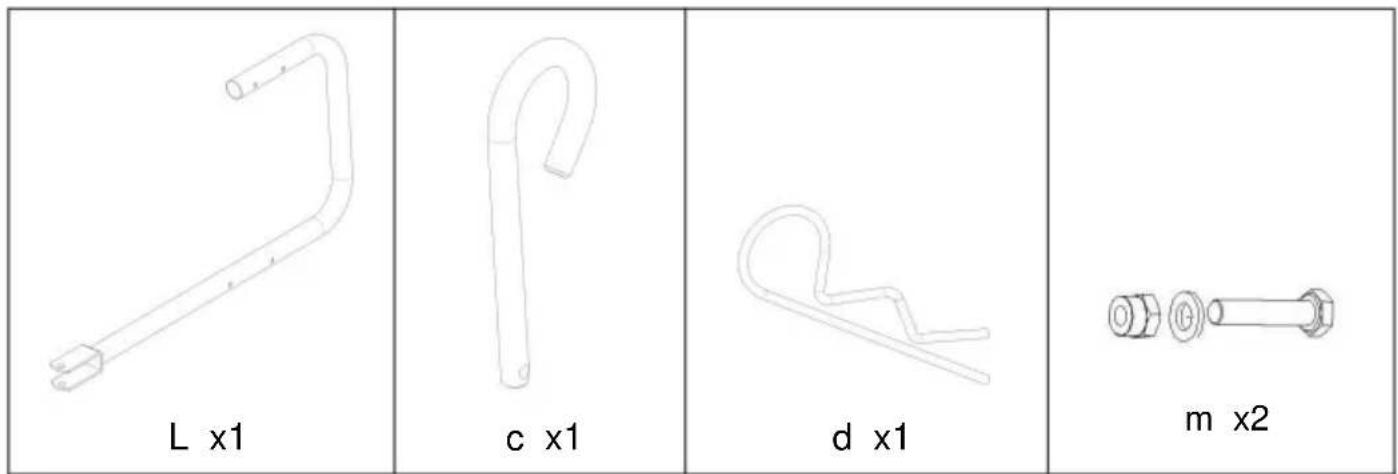

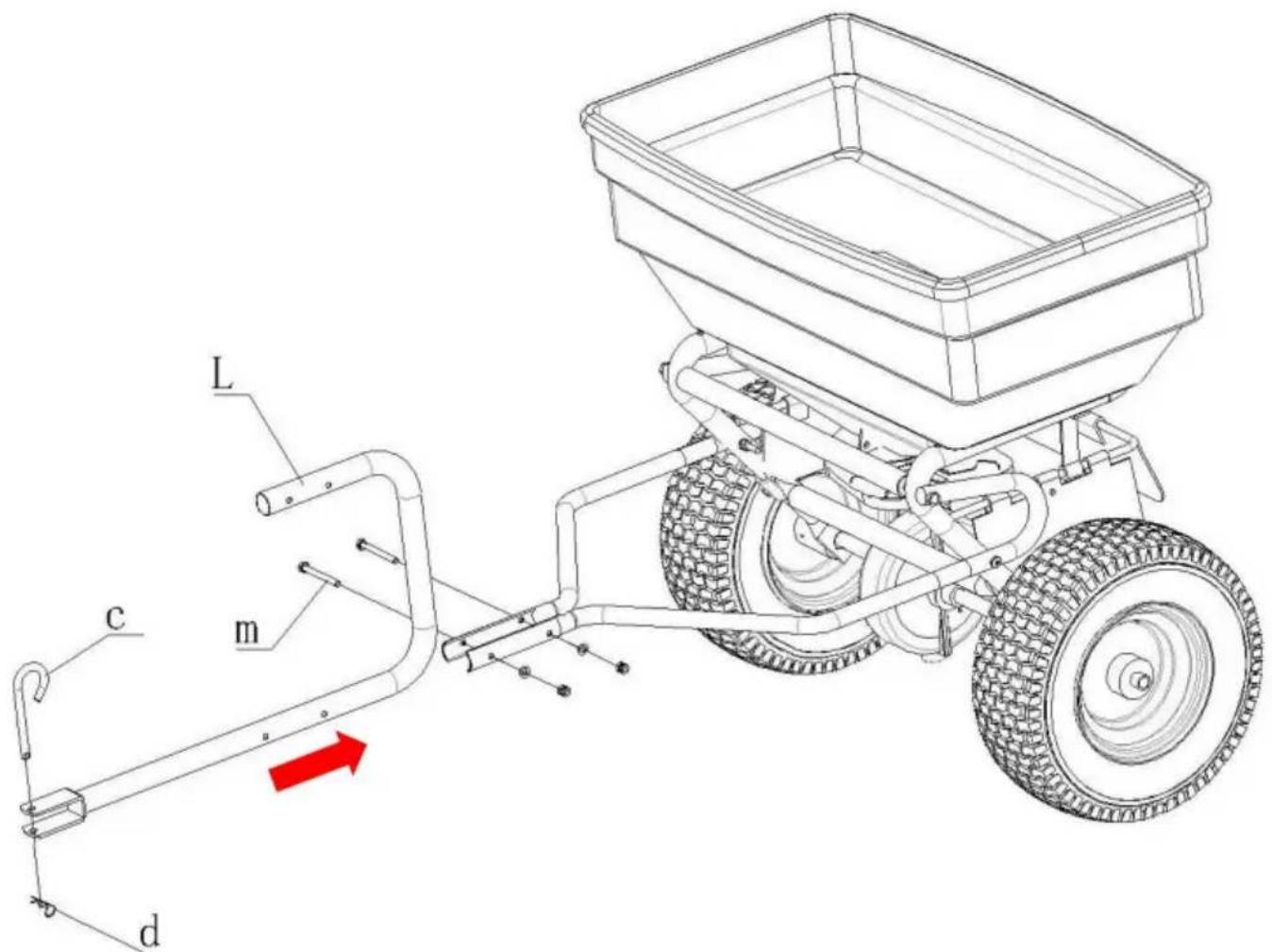

1. Installare la barra di traino (L) sulla staffa sinistra e destra (D) e fissarla con d Viti M6*60 (m).
2. Inserire l'asse del perno (c) e il perno a forma di R (d) nei fori sulla testa de barra di traino (L).

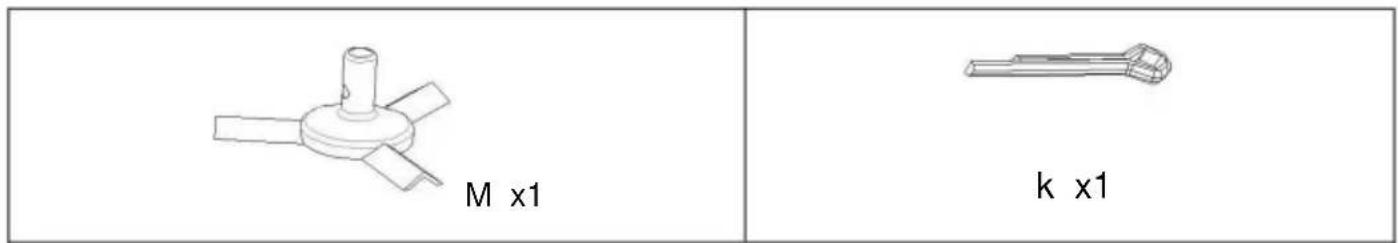

Installare la testa rotante (M) all'interno della tramoggia (A) e fissarla con il perno (k).

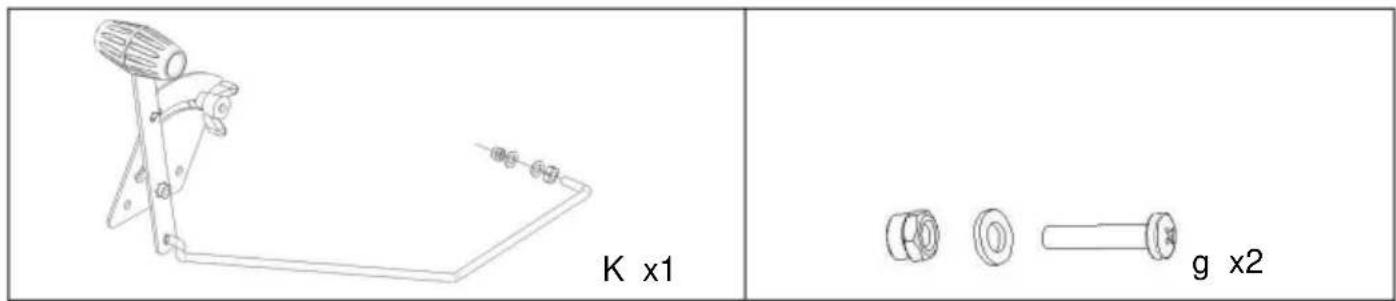

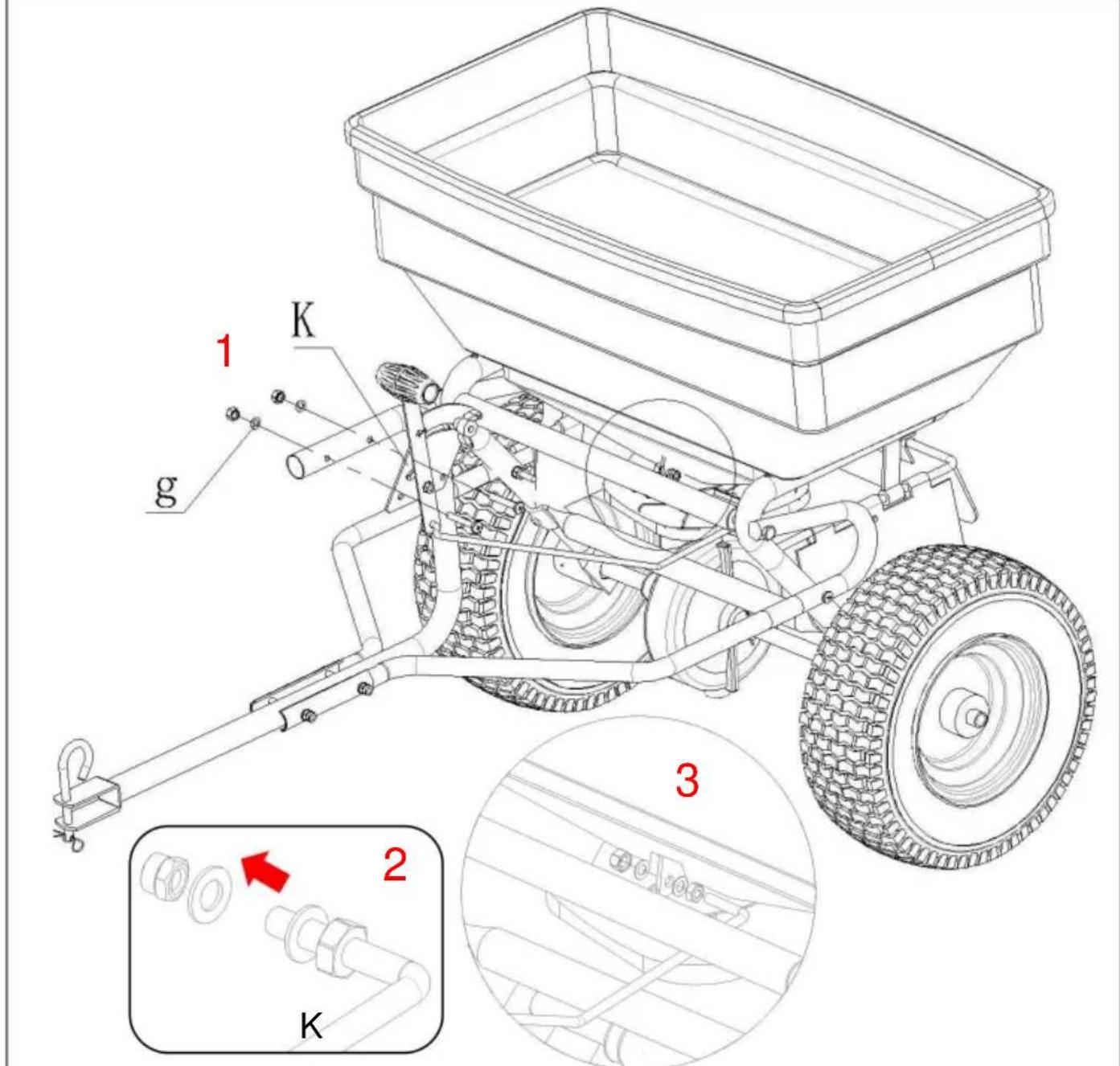

1. Installare il regolatore della posizione delchio (K) sulla barra di traino (L) e fissarlo con due viti M6*40 (g).
2. Per prima casa, rimuovere una vite e una rondella dal regolatore della posizione delchio (K) (viene fornito preassemblato con due viti e due rondelle).
3. Inserire l'estremità del regolatore della posizione dell'ingranaggio (K) nel regolatore della tramoggia (A), quando fissarlo con la vite e la rondella rimosse.

COME UTILIZZARE IL CARRELLO DIFFUSORE

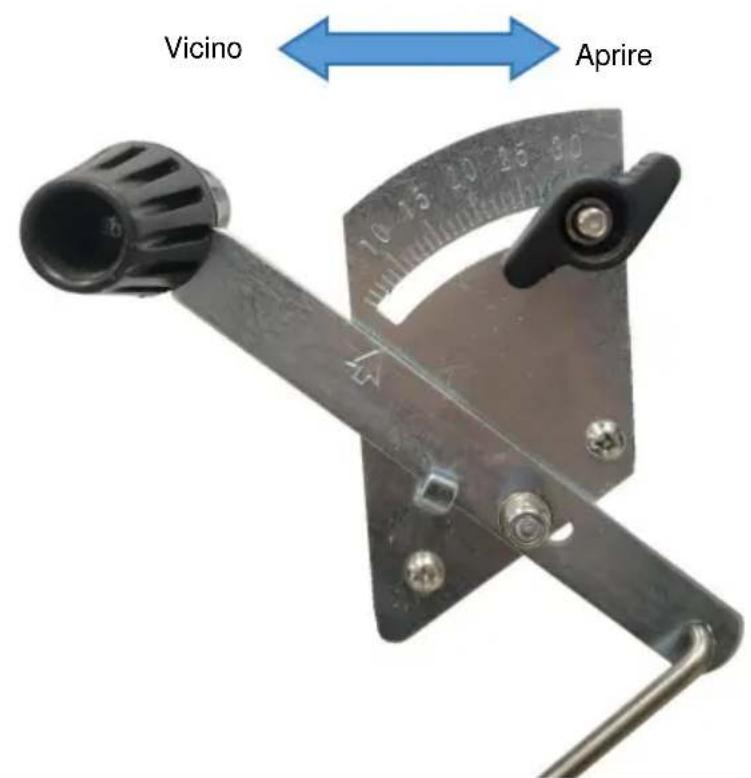

PER APRIRE - Spingere la leva di controllo in avanti finché non si fermo contro il pulsante.
PER CHIUDERE - Tirare completamente la leva di lavoro verso l'operaatore.
Seguire le istruzioni fornite dal produttore dello spalmatore materiale.

NOTA: assicurarsi che il materiale da spargere sia distribuito uniformmente. il materiale da spargere deve essere asciutto.

1. Prima di introdurre il materiale da distribuire, impostare la leva di erogazione su Posizione OFF (sportello di erogazione chiuso).
2. Riempire la tramoggia del carre llo spargitore.
3. Per regolare il volume di distribuzione, impostare la leva di erogazione sulla posizione desiderata posizione.
4. Per spargere o spargere il materiale, guidare il carrello spargitore a una velocità uniforme (maggiore è la velocità, maggiore è la distanza di dispersione).
5. Chiudere lo sportello di erogazione non appena si ferma il carrello spargitore (leva di erogazione in posizione OFF).

UTILIZZO DEL DIFFUSORE

1. Determinare la metratura approssimativa dell'area da copire e stimare
   quantità di materiale richiesta.
2. Prima di riempire la tramoggia, assicurarsi che il braccio di controllo del flusso sua in posizione di spegnimento
   e la piastra di chiusura è chiusa.
3. Rompere eventuali grumi di fertilizzante durante il riempimento della tramoggia.
4. Impostare il fermo regolabile con il braccio di controllo del flusso ancora in posizione di spegnimento. Fare riferimento a

la tabella di applicazione in questa pagina e le istruzioni riportate sulla confezione del fertilizzante per

selezionare l'impostazione corretta della portata.

1. Il grafico delle applicazioni è calculato per applicazioni da leggere a pesanti su un veicolo

velocità di 3 mph, o 100 piedi in 23 secondi. Una variazione di velocità richiedera un

regolazione della portata per mantenere la stessa copertura. Più si guida velocimento,

maggiore è la larghezza di trasmissione.

1. Prima di avviare lo spargitore, assicurarsi che il perno di trasmissione sia inserito nell'assale.
2. Avviare sempre lo spargitore prima di aprire la piastra di chiusura.
3. Chidere sempre la piastra di chiusura prima di girare o fermare lo spargitore.
4. Se il fertilizzante viene accidentamente depositato in quantità eccessiva in una piccola area, bagnare l'area

accuratamente con un tubo da giardino o un irrigatore per evitare di bruciare il prato.

1. Per garantire una copertura uniforme, effettuare agli passaggio in modo che il modello di trasmissione

si sovrappone leggermente al modello del passaggio precedente come migliorato nella figura sottostante.

le larghezze di trasmissione approssimative per diversi materiali sono mostrate nell'applicazione

grafico in esta网页.

1. Quando si distribuiscono fertilizzanti per il controlo delle erbacce, assicurarsi che il modello di distribuzione

non danneggia alberi sempreverdi, fiori o arbusti.

IMPOSTAZIONI DELLO SPALMATORE DEL PRODOTTO

ATTENZIONE

Si tratta di impostazioni approssimative, da intendersi solo come guida.

Variazioni nei materiali, nella velocità di camminata, nel terreno, nelle condizioni meteorologiche, nell'ètà e nelle condizioni dello spandiconcime, ecc. possono influire sull'impostazione. In caso di dubbi, iniziare con un'impostazione più bassa e augmentarla se necessario. Calibrare sempre lo spandiconcime prima dell'uso.

MANUTENZIONE E CONSERVAZIONE

Manutenzione

• Dopo agli utilizzato pulire il materiale alla tramoggia.
• Risciacquare/asciugare l'interno e l'esterno dello spargitore dopo agli utilizzato.
• Prima di operare accertarsi che gli pneumatici abbiano le caratteristiche CONSIGLIATE PRESSIONE 25 PSI.
• Controllare periodicamente che tutti gli elementi di fissaggio siano ben serrati.
• Pulire e lubricare leggermente le parti una volta all'anno.
• Utilizzare una vernice spray smaltata lucida per ritoccare il metallo verniciato graffiti o usurato superfici.
• Non superare mai la capacité di carico nominale, poiché ciò danneggerebbe lo spargitore.

Importante

Gli avvertimenti, le precauzioni e le istruzioni descripte nel presente manuale di istruzioni non possono coprir tutte le possibili condizioni o situazioni che possono verificarsi. Deve essere compreso da l'operatore che il buon senso e la cautela sono fattori che non possono essere incorporealmente lo prodotto e deve essere fornito dall'operatore.

Magazzinaggio

• Non lasciare mai il materiale nella tramoggia per lunghi periodi di tempo.
• Prima di riporre lo spargitore, assicurarsi che sua pulito e asciutto per anni di utilizzo alla problema. servizio.
• Conservare al chiuso o in un luogo protetto durante i mesi invernali e in caso di condizioni meteorologiche avverse.

PARAMETRO DEL PRODOTTO

Modello	TC2029A
	130 libbre (59 kg)Peso di carico
Colore	Nero
Larghezza di diffusione	0-3 m/0-9,8 piedi

suture

(I) Parti mancanti o danneggiate

Descrizione del problema: Dopo aver aperto l'imballaggio delle parti, si scopre che la quantità di alcune parti è insufficiente o sono presenti danni evidenti.

Solutazione: Eseguire immediatamente un controllo accurato con l'elenco dei componenti per confermare la presenza di componenti mancanti o danneggiati. Contattare il servizio clienti VEVOR, fornire il modello del prodotto TC2029A e le informazioni sui componenti pertinenti e richiedere la sostituzione o la riemissione dei componenti. Durante il periodo di attesa per i nuovi componenti, non tentare di assemblare il prodotto con componenti incompleti o danneggiati per evitare di compromettere le prestazioni e la sicurezza.

(II) Difficoltà di assemblaggio

Descrizione del problema: quando si opera secondo le fasi di assemblaggio indicate nel manuale di istruzioni, si verificano situazioni quali un difficile allineamento delle parti e l'impossibilità di avvitare le viti alla problemi.

Solutazione: Verificare nuovamente che la direzione di installation dei componenti sia corretta,fare riferimento alle illustrazioni nel manuale di istruzioni e assicurarsi che ciascun componentesa installato nella posizione corretta. In caso di difficultà nell'avvitare le viti, verificare che non visiano corpi estranei che ostruiscono la filettatura. è possible utilizzare una spazzola per pulire lafilettatura. Se la filettatura è danneggiata, contattare tempestivement il servizio clienti persostituire i componenti correspondenti. In caso di difficultà di allineamento a causa di differenze nelle dimensioni dei componenti, non forzare il montaggio, ma contattare il servizio clienti perottenere ulteriori istruzioni o la sostituzione dei componenti. Prepareremo dei video di installation.Contattare il servizio clienti VEVOR in caso di necessità.loro.

PROBLEM DI UTILIZZO

(I) Descrizione del problema

di distribuzione non uniforme: quando si utilizes lo spanditore, i materiali vengono distribuiti sul terreneo in modo non uniforme: alcune aree ne hanno di più e altri di meno.

Solutazione: Verificare la presenza di eventuali incrostazioni nei materiali nella tramoggia. In tal caso, è necessario scretolare i materiali incrostati prima dell'uso. Verificare che la velocità di movimento dello spargitore sia uniforme. Cercare di mantenere una velocità uniforme, poiché variazioni di velocità possono influire sull'effetto di spargimento. Verificare che l'impostazione del braccio di controllo del flusso dello spargitore sia corretta. In base al tipo di materiali e allo scenario di utilizzo, fare riferimento ai valori raccomandati nelle precauzioni di impostazione dello spargimento del prodotto e regolare nuovamente la posizione del braccio di controllo del flusso. braccio di controllo.

(II) La larghezza di distribuzione non soddisfa le aspettative

Descrizione del problema: La larghezza di distribuzione effettiva non è conforme all'intervallo specificato nel manuale di istruzioni, essere troppo ampia o troppo stretta.

Solutazione: controllare la velocità di guida dello spandiconcime. Maggiore è la velocità, maggiore sarea la larghezza di spandimento. Regolare la velocità di guida su un intervallo appropriato, se necessario. Verificare che la regolazione del braccio di controllo del flusso sia corretta. Un'impostazione del flusso non corretta cui influire indirettamente sulla larghezza di spandimento. Regolarla nuovamente secondo il metodo di regolazione corretto. Se i componenti dello spanditore sono allentati o danneggiati, la larghezza di spandimento potrebbe essere compromessa. Controllare attendamente agli componente dello spanditore. Stringere tempestivamente eventuali parti allentate e contattare il servizio clienti per sostituire eventuali parti danneggiate.

(III) Lo spargitore è inceppato o non può essere spinto

Descrizione del problema: Durante l'uso, lo spargitore è inceppato, è dificile da spingere o addirittura non può essere spinto normalmente.

Solutazione: verificare che la pressione degli pneumatici raggiunga il valore raccomandato di 25 PSI. Una pressione dell'aria insufficiente aumento la resistenza alla spinta. Gonfiare tempestamente fino alla pressione standard. Verificare la presenza di corpi estranei avvolti attorno alle ruote. In tal caso, pulire gli oggetti vari avvolti attorno alle ruote. Verificare la presenza di accumuli di materiale all'interno dello spargitore che bloccano i componenti. Pulire i materiali accumulati nella tramoggia e negli altri componenti. Se il problema persistsiste, potrebbe trattarsi di un guasto meccanico, come un cuscinetto danneggiato, ecc. Contattare un manutentore professionista o il servizio clienti VEVOR per la manutenzione.

Produttore: Shanghaiuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
