MANUALE UTENTE TC2032B Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

AVVERTIMENTO:

Leggere attentamente questo materiale prima di utilizzare il prodotto. In caso contrario, si può provocare lesionigravi.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non riunirsi se stanchi o sotto l'effetto di alcol o droghe o farmaci.
6. Le capacità del prodotto si applicano a prodotti correttamente e completa assereblati solo prodotti.
7. Montare su una superficie piana, livellata, dura e liscia in grado di sopportare sicumodo a supporto del Behind Spreader.
8. Per ulteriori informazioni sulle parti elencate seguito pagine, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutte le parti in un'area di lavoro pulita.

Usare precauzioni

1. NON SEDERSI O STARE IN PIEDI SU QUESTO OGGETTO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo prodotto. articolo.
3. Non superare le capacità di peso specificate.
4. Utilizzare solo come previsto.
5. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti risultano allentate o danneggiate.

CONSERVARE QUESTO MANUALE

	Maniglia x1	B_UN	Tubo quadratox2
C	Ruota x2	D	Albero x1
E	Telaio di supporto x1	F	albero di miscelazione x1
G	Tramoggia x1

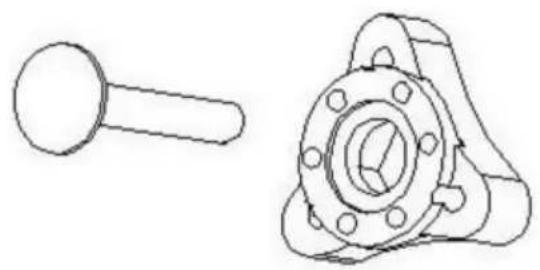

UN	Pomello in plastica + vite4 Pomello in plastica + vite ×4	B
C	Rondella grande x6	D	Perno ×2
e	Vite M4*30×2	F	Manica x2
G	Perno a forma di R × 1	H	Parti in plastica ×2

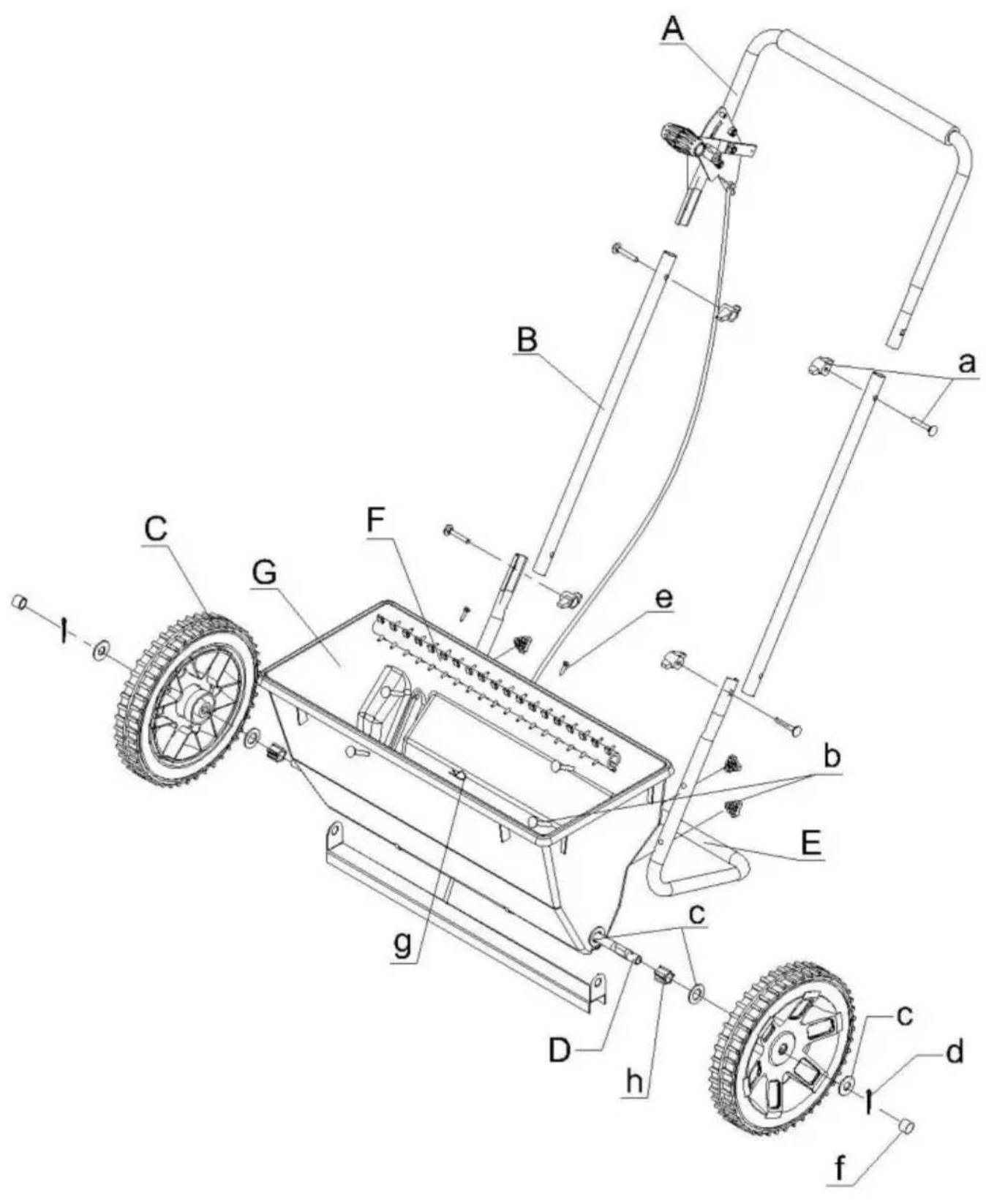

c Rondella grande x6 h Parte in plastica2 f Manica x2 d Perno x2 1 C f d C D 3 h 1 A C F G d f 1. Fase 1: allineare i fori su entrambi i lati della parte in acciaio inossidabile della maniglia (A) perfettamente con i fori corrispondenti sulla tramoggia (G). 2. Fase 2: Posizionare l'albero di miscelazione (F) all'interno della tramoggia (G). 3. Fase 3: Far passare l'albero (D) attraverso il foro nella parte in acciaio inossidabile, il foro nella tramoggia (G) e nell'albero di miscelazione (F) in sequenza, e assicurarsi che vada tutto bene il modo attraverso. 4. Fase 4: Installare la rondella grande (c), la parte in plastica (h), la rondella grande (c), la ruota (C), rondella grande (c) e manicotto (f) sull'albero (D) in ordine. Infine, utilizzare il perno (d) per fissare saldamente tutti i componenti.

Pure line drawing of a bent pipe or conduit without any text, numbers, or symbols

E Telaio di supporto x1

Fissare il telaio di supporto (E) alla tramoggia (G) utilizzando pomelli+viti in plastica (bx 4).

B Tubo quadrato x1

una manopola di plastica + vite4

B Tubo quadrato x1
una manopola di plastica + vite

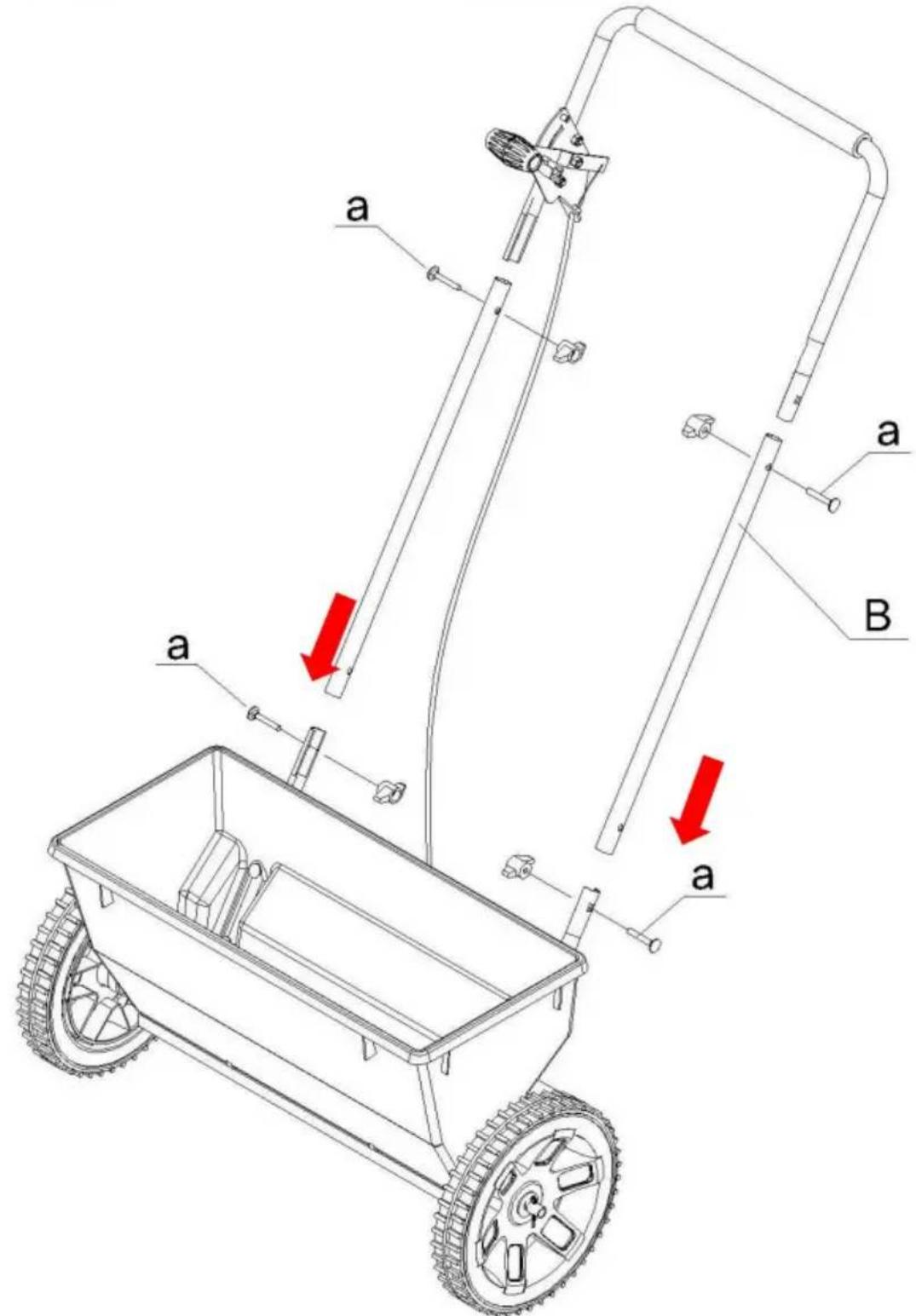

Fissare il tubo quadrato (B) e la maniglia (A) alla tramoggia (G) con pomelli in plastica + viti (ax 4).

e Vite M4*30×2

Ruotare la ruota in modo che i fori dell'albero (D) e dell'albero di miscelazione (F) si sovrappongano, quindi bloccarli con le viti (es. 2).

A

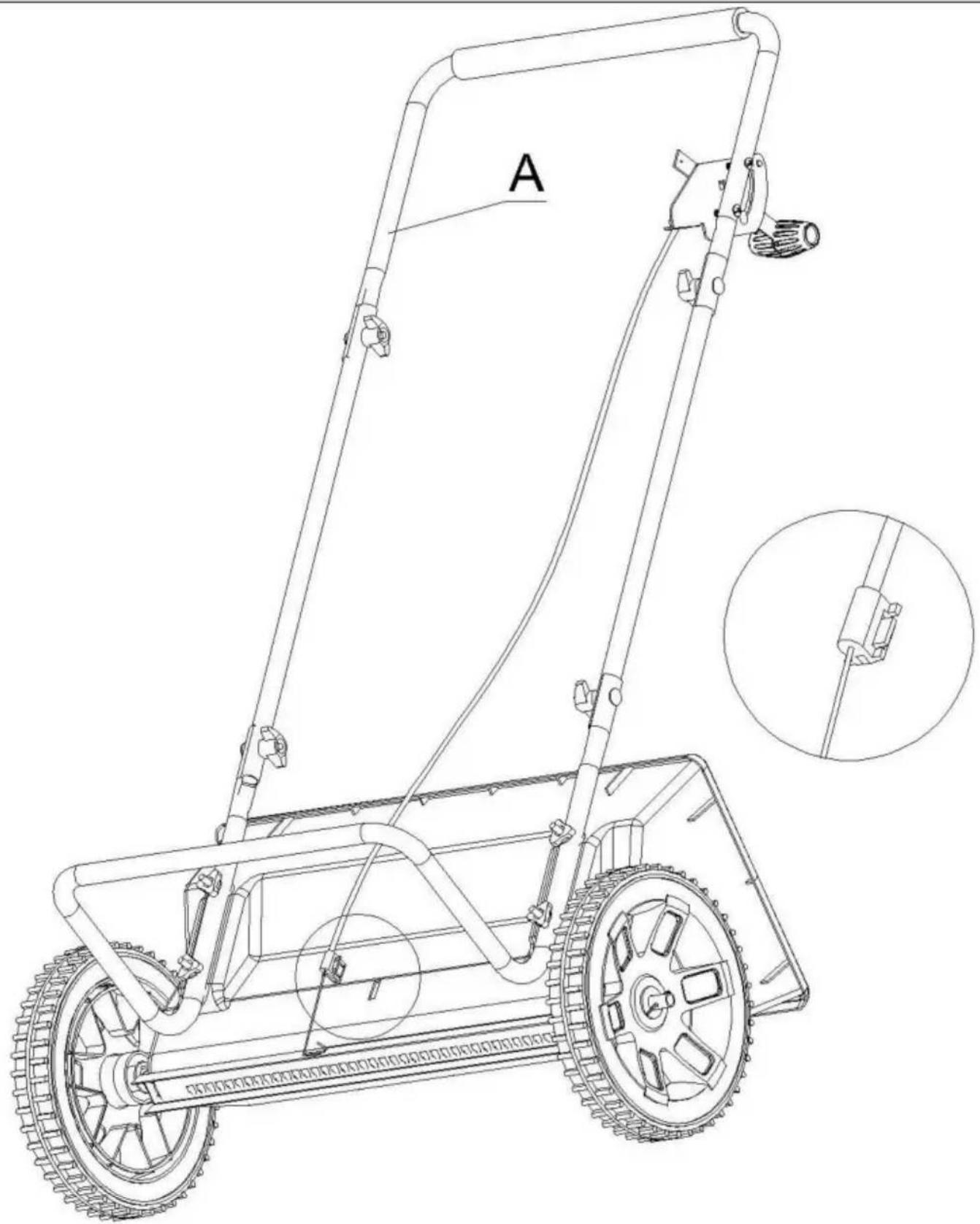

Inserire la fibbia del cablaggio nel foro della tramoggia (G), in modo da evitare che il cablaggiada.

g Perno a forma di ×R

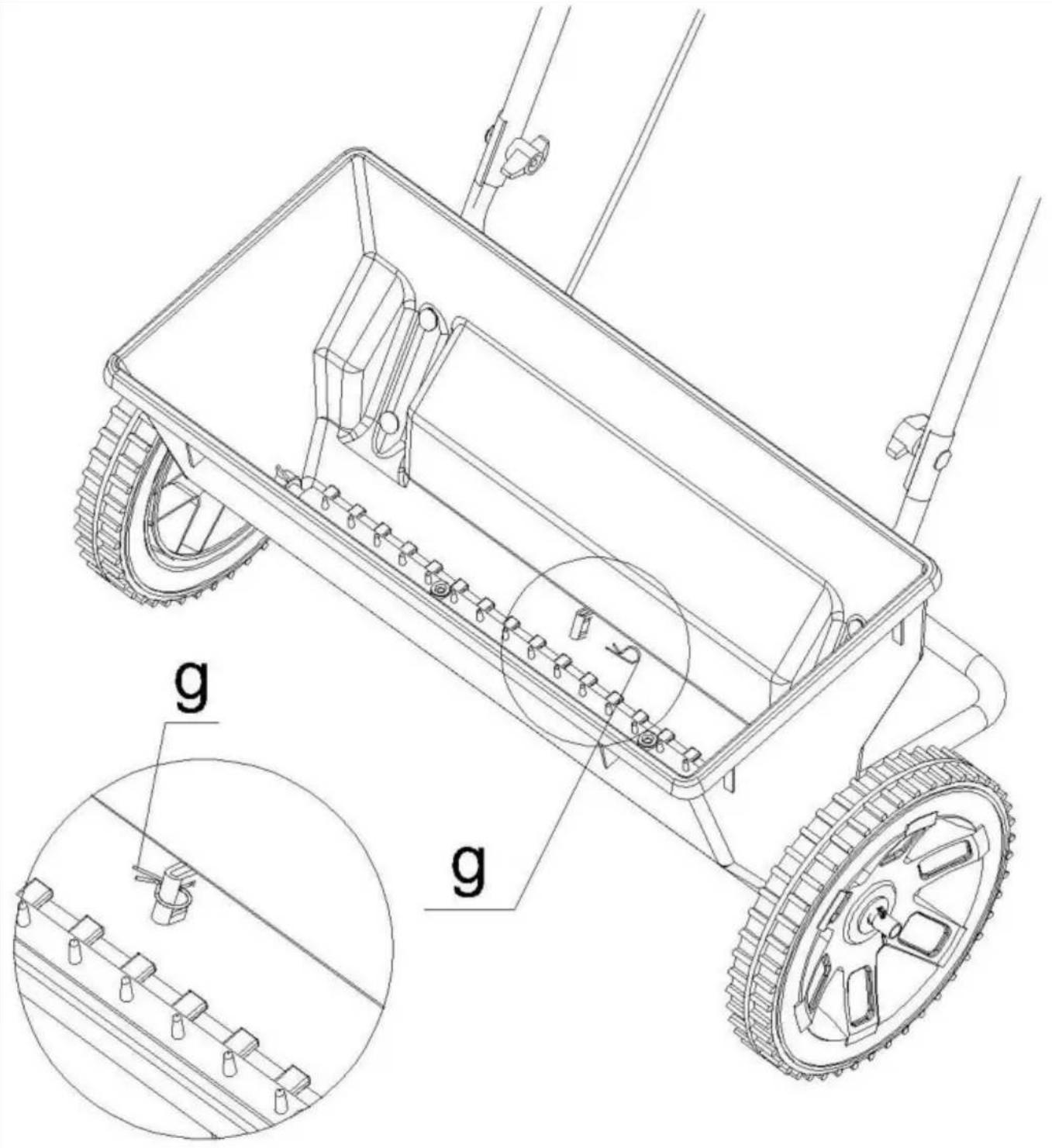

Inserire il perno a forma di R (g) nella parte della fibbia del cablaggio per evitare che la fibbia cada.

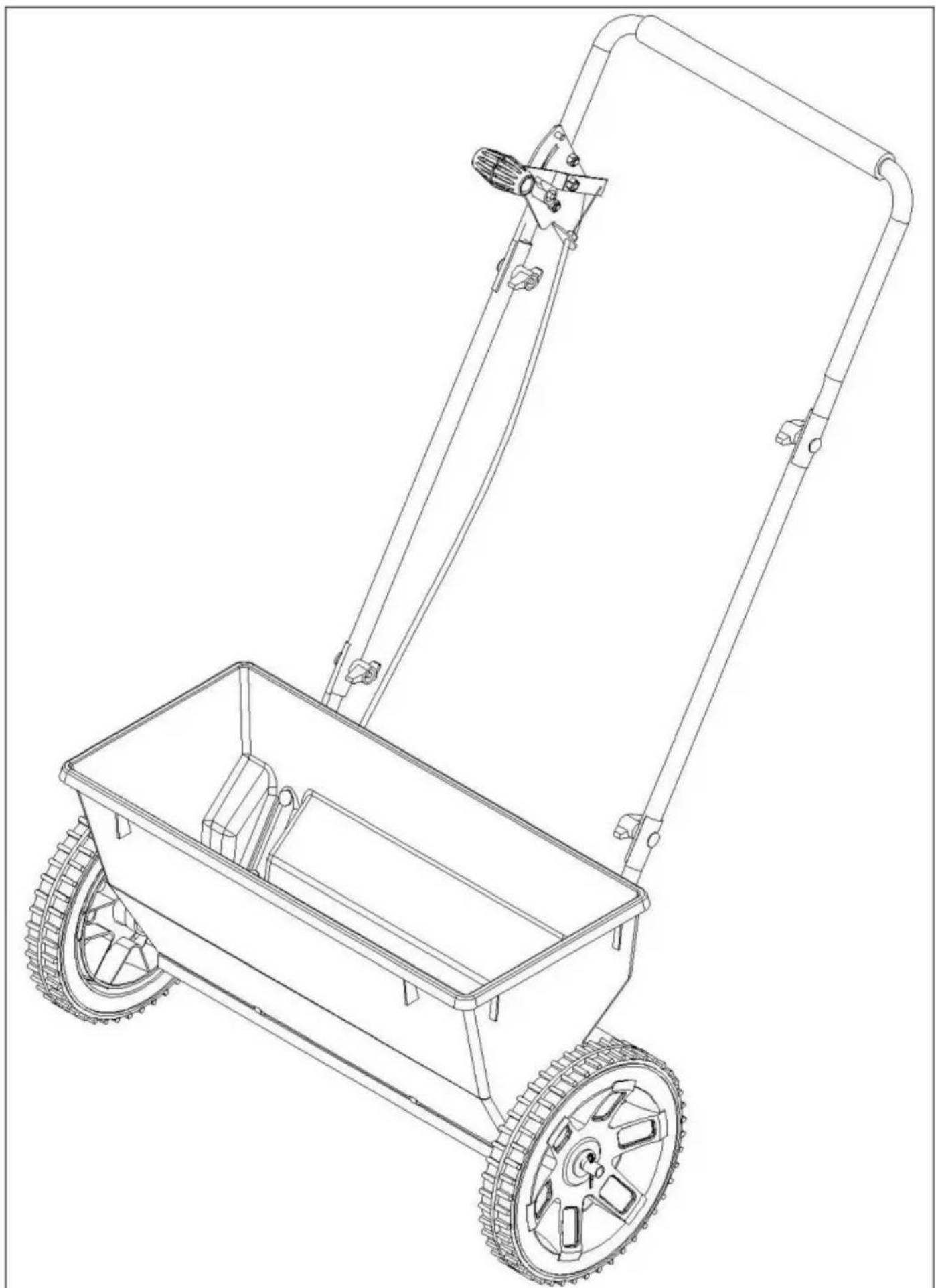

L'assemblaggio ècompletato.

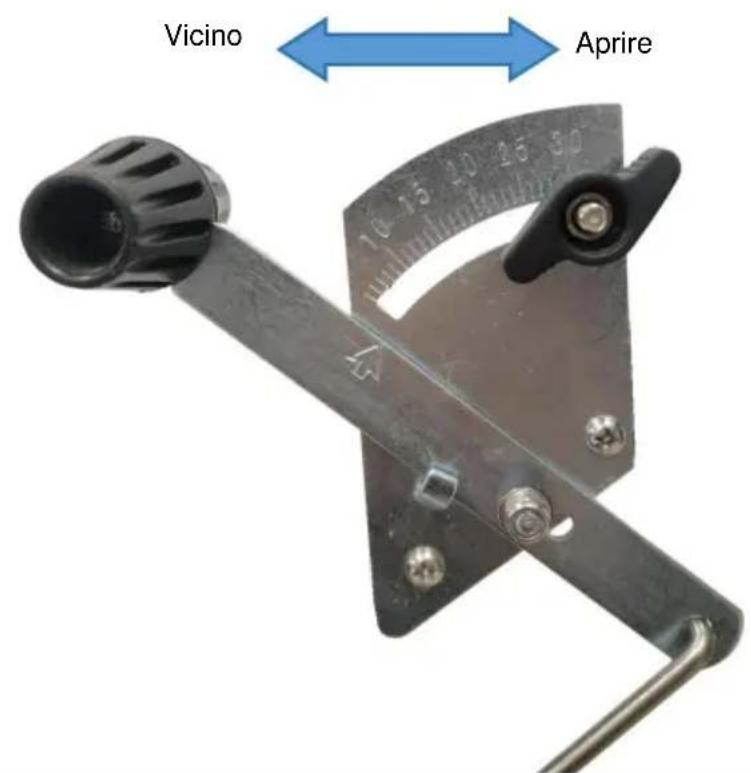

PER APRIRE - Spingere la leva di controllo in avanti finché non si ferma contro il pulsante.

PER CHIUDERE - Tirare completamente la leva di comando verso l'operatore.

Seguire le istruzioni fornite dal produttore dello spalmatore materiale.

NOTA: assicurarsi che il materiale da spargere sia distribuito uniformemente.

il materiale da spargere deve essere asciutto.

1. Prima di introdurre il materiale da distribuire, impostare la leva di erogazione su Posizione OFF (sportello di erogazione chiuso).
2. Riempire la tramoggia del carrello spargitore.
3. Per regolare il volume di distribuzione, impostare la leva di erogazione sulla posizione desiderata posizione.
4. Per spargere o spargere il materiale, guidare il carrello spargitore a una velocità uniforme (maggiore è la velocità, maggiore è la distanza di dispersione).
5. Chiudere lo sportello di erogazione non appena si ferma il carrello spargitore (leva di erogazione in posizione OFF).

Modello	Modello TC2032B
Peso di carico sicuro	50 libbre (22,6kg)
Colore	Nero
Larghezza didiffusione	18,1 pollici/46cm
