GEBRUIKSAANWIJZING TC2029A Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich hetrecht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u heb ontvangen. Neemt u het ons Niet kwalijk dat we u Niet更是 op de hoogte stellen van eventuele technologische of software-updates voor ons product.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit nicht doet, kan dit leiden tot: ernstig letsel tot gevolg hebben.

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creeren.
2. Draag een ANSI-goedgekeurde veiligheidsbril en stevige werklandschoenen tijdens de montage.
3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
4. Houd omstandersuit de buurtijdens de montage.
5. Niet instappen als u moe bent of onder invloed van alcohol of drugs. of medicijnen.
6. De producteigenschappen gelden voor correct en volledig gemonteerde producten. alleen producten.
7. Monteer op een vlak, vlak, hard en glad oppervlak waarop u veilig kunt ondersteuning van de achterste spreider.
8. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, Voor meer informatie over de montage, wie het montageschema van deze handleiding. Uitpakken en scheid alle onderdelen in een schone werkruimte.

Gebruik voorzorgsmaatregelen

1. NIET OP DIT ITEM ZITTEN OF STAAN.
2. Dit product is geen spelelgoed. Laat kinderen nicht met of in de buurt van dit product spelen. item.
3. Overschrijd het aangegeven gewicht Niet.
4. Gebruik het product alleen zoals bedoeld.
5. Controller het product voor elk gebruik. Gebruik het product Niet als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

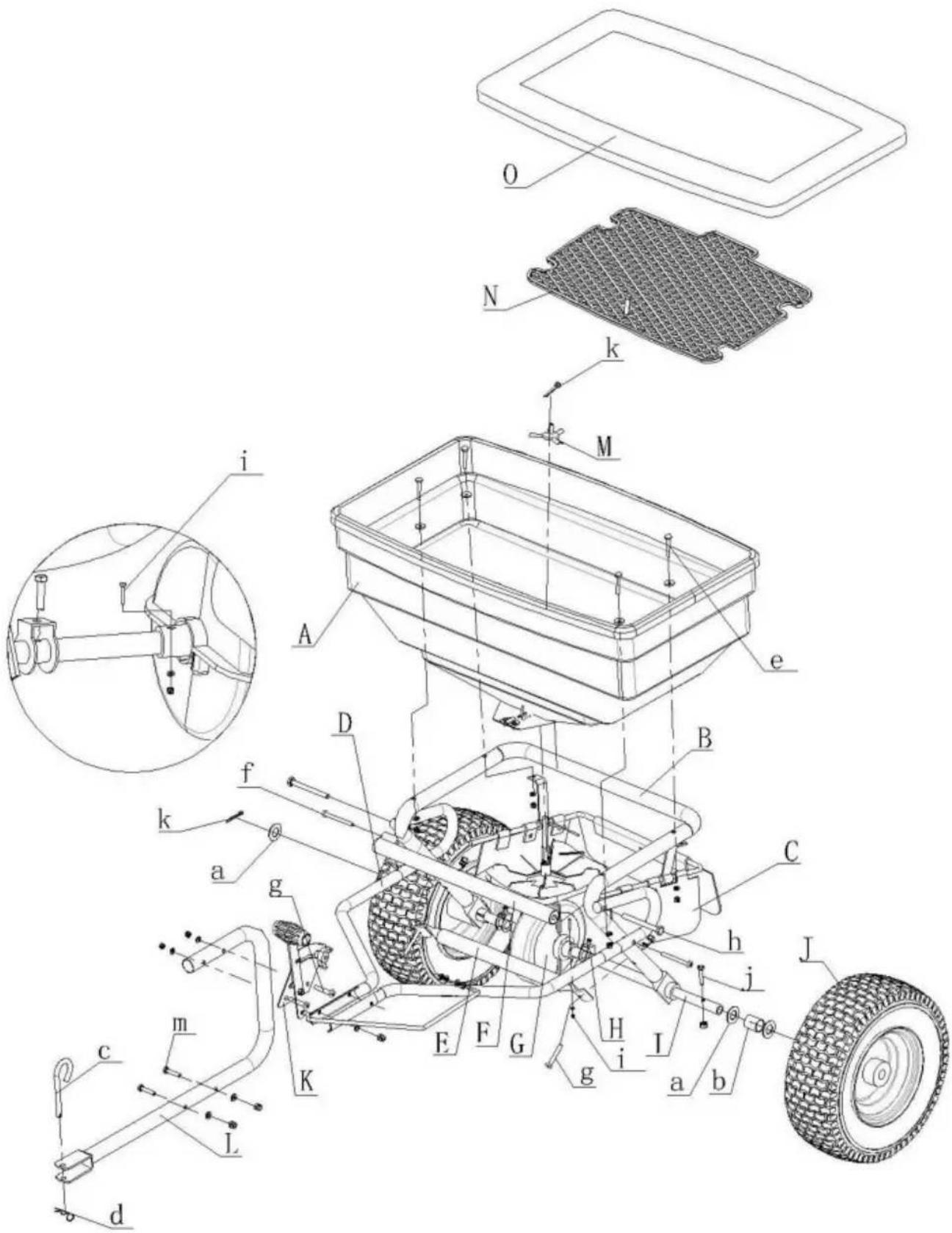

ONDERDELENLIJST

A	Trechter x1	B	Stunstang x1
C	Blokeerplaat x1	D	Linker- en rechterbeugel x1
E	Wapeningsstaaf x1	F	Veerpoot x1
G	Versnellingsbak x1	H	Positioneringsdeel x2
I	As x1	J	Wiel x2
K	Versnellingspositie-afsteller x1	L	Trekhaak

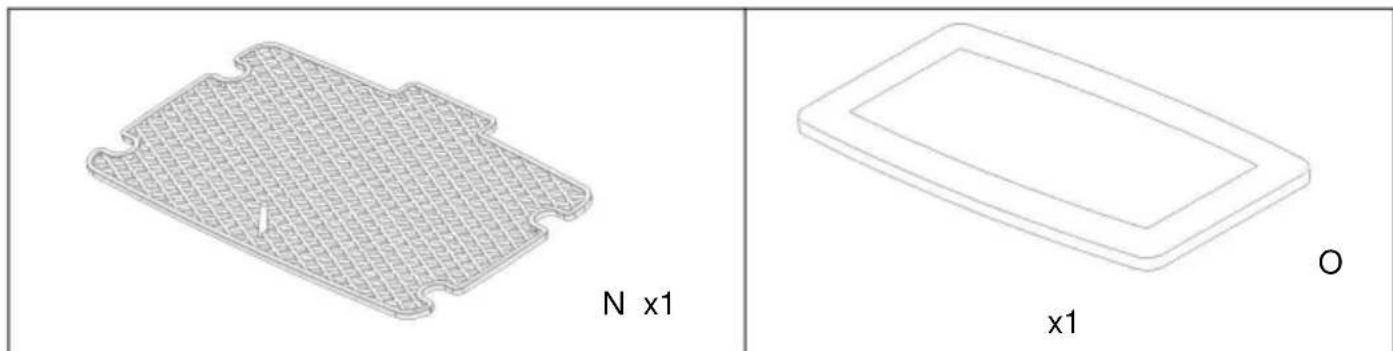

M	Roterende kop x1	N	Polyfiltergaas x1
O	Transparante hoes x1
A	Grote ring x5	B	Mouw x2
C	Pen-as x1	D	R-vormige pen x1
en	Schroef M6*40 x4	F	Schroef M6*60 x2
G	Schroef M6*40 x4	H	Schroef M8*80 x2
i	Schroef M3*30 x1	J	Schroef M6*50 x1
k M	Pen x2		Schroef M6*60 x2

MONTAGESTAP

Een x1	B x1	C x1
e Schroef M6*40x4
1. Plaats de trechter (A) op de grond met de opening maar beneden. 2. Plaats de steunstang (B) op de trechter (A) in de aangegeven richting. het figuur. 3. Bevestig eerst de steunstang (B) met twee schroeven (e x2). 4. Plaats de montagevoeten van de blokkeerplaat (C) op de steunstang (B) enzet ze vast met twee schroeven (e x2).

D x1	F x1
f x2	hx2

Monteer de linker- enrechtbereugel (D) met de steunstang (B) en Bevestig ze respectievelijk met schroeven (h x2) en schroeven (f x2). Let op de orientatie van de linker- enrechtbereugel (D).

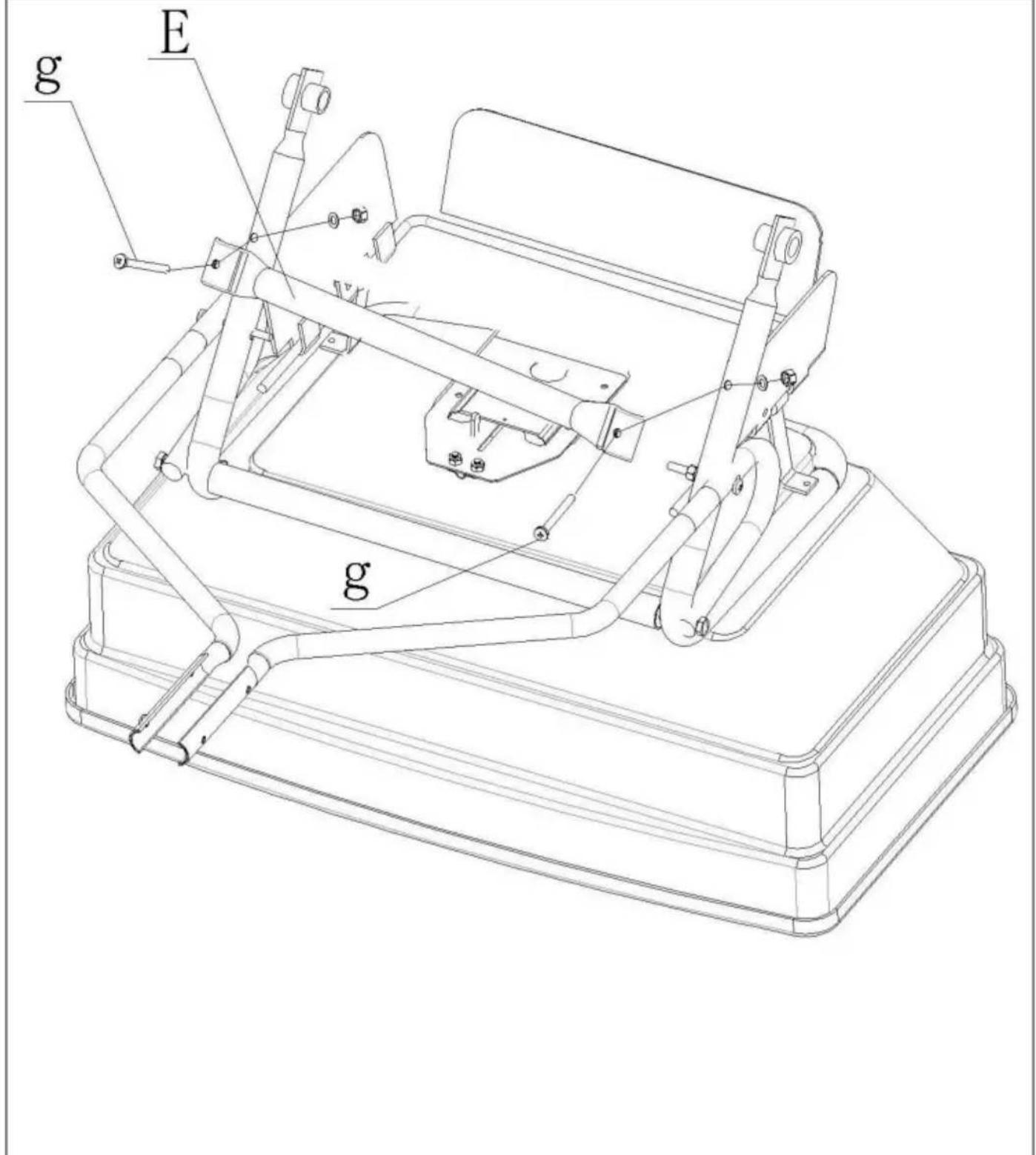

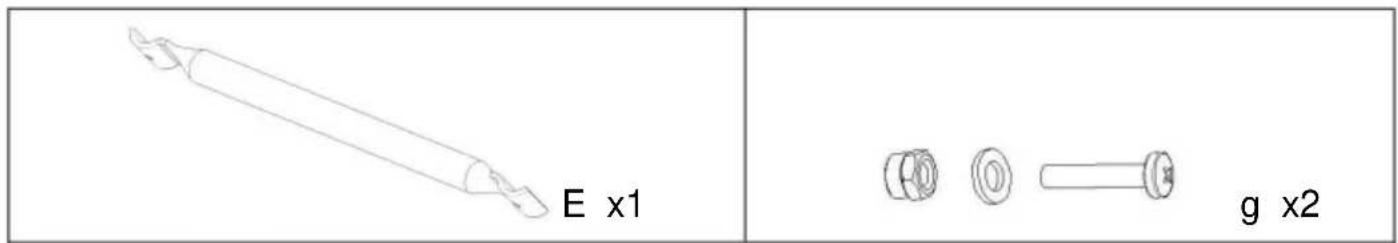

Plaats de wapeningsstaaf (E) op de steunstaaf (B) enzet deze vast met deschroef (g x2).

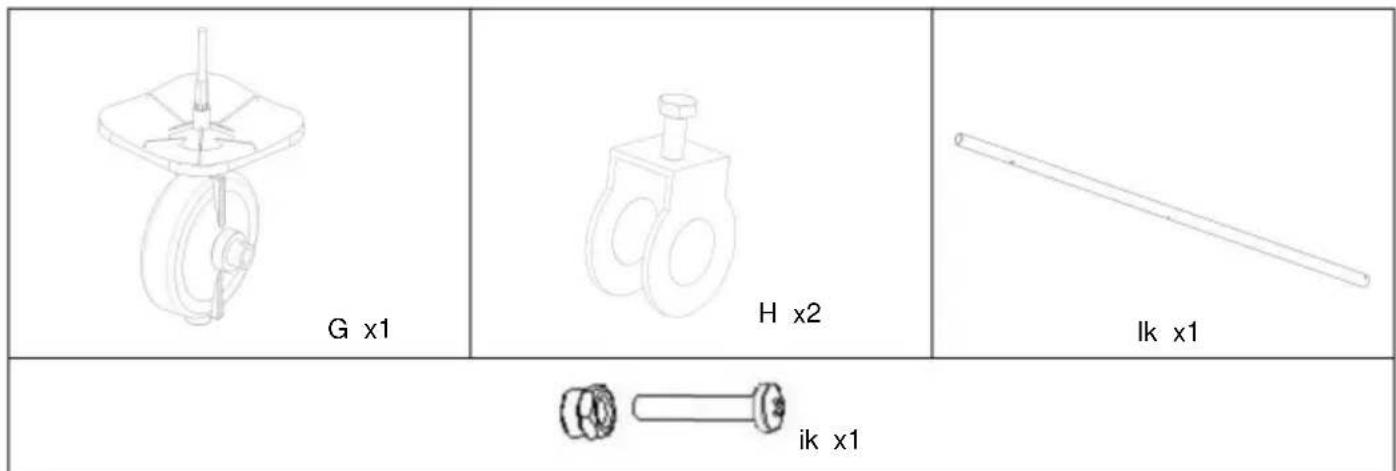

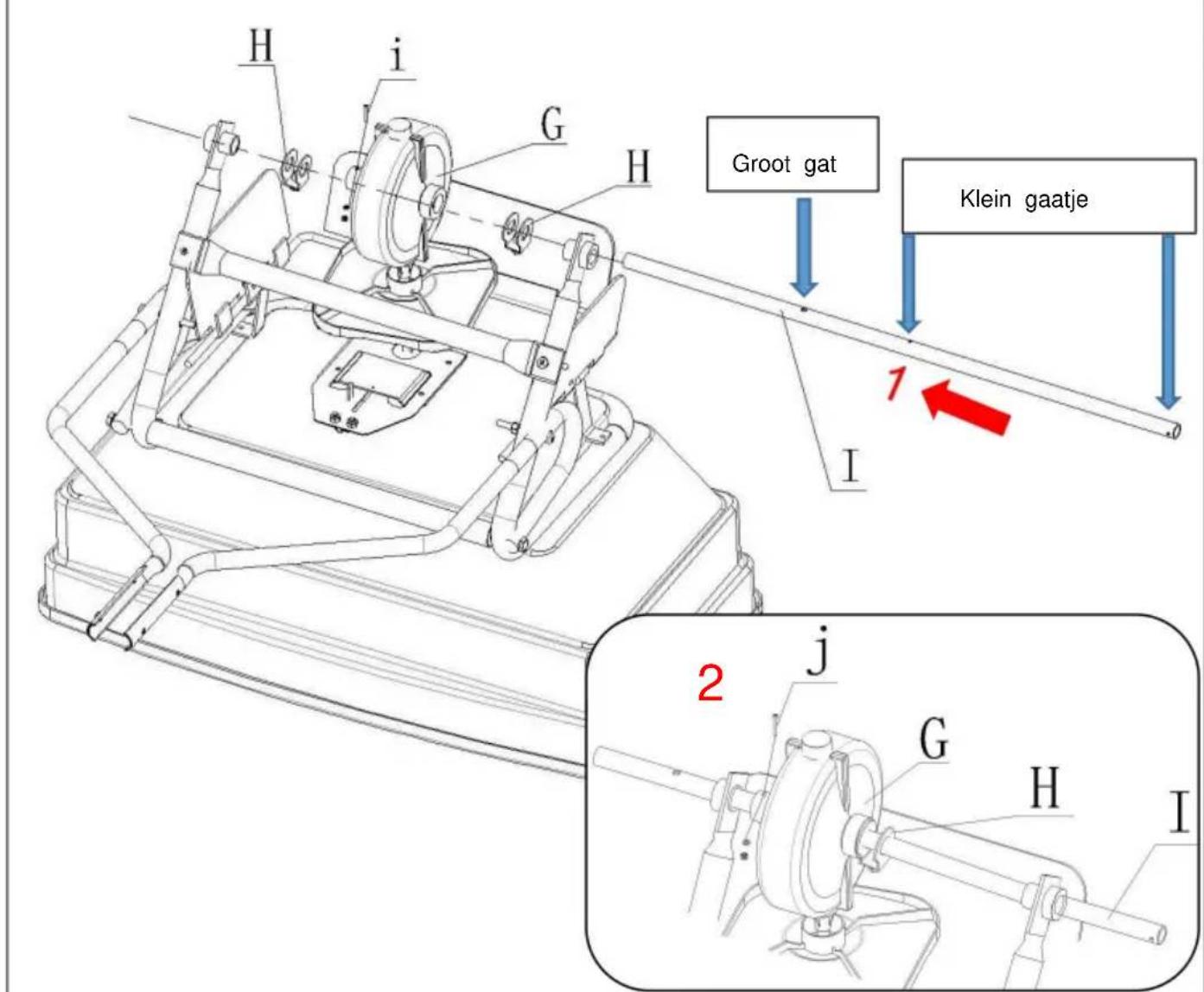

1. Bepaal de positie van de as (I) aan de hand van de gemarkeerde gaten in de bovenstaande afbeelding.

Steek cervolgens de as (I) door de beugel (B) in de richting van de pijl. Installee cervolgens het

positioneringsonderdeel (H) en de versnellingsbak (G), en monteer verwolgens een ander

positioneringsonderdeel (H) en de beugel (B) op de as.

1. Bevestig de as (I) en de versnellingsbak (G) met een M3× 30 -schroef (j) Zoals aangegeven in de gedetailleerde

tekening.

k x1

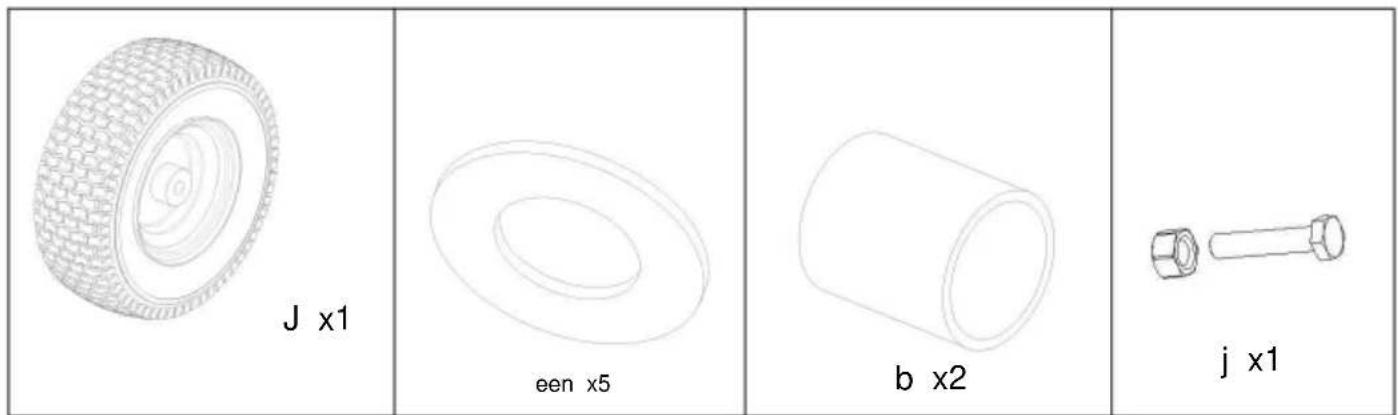

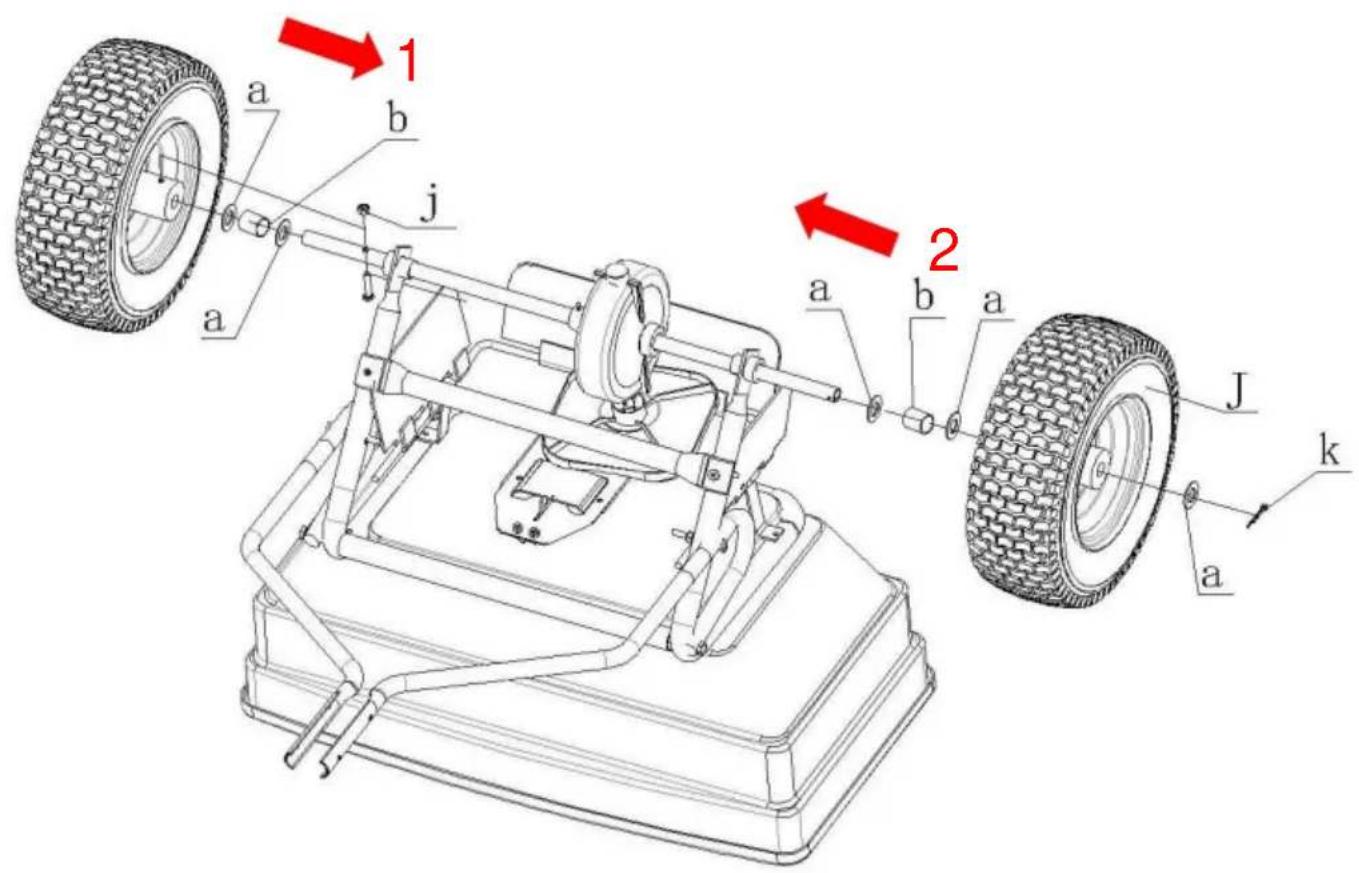

1. Plaats aan de linkerkant een große ring (a), een huls (b), nog een große ring (a) en een wiel (J) op volgorde en bevestig ze verwolgens met een M6*50-schroef (j). 2. Plaats aan de rechterkant een große ring (a), een huls (b), een große ring (a), een wiel (J) en een große ring (a) op volgorde en bevestig ze verwolgens met een pen (k). Let op: het opblaasventiel要去aar buiten wijzen.

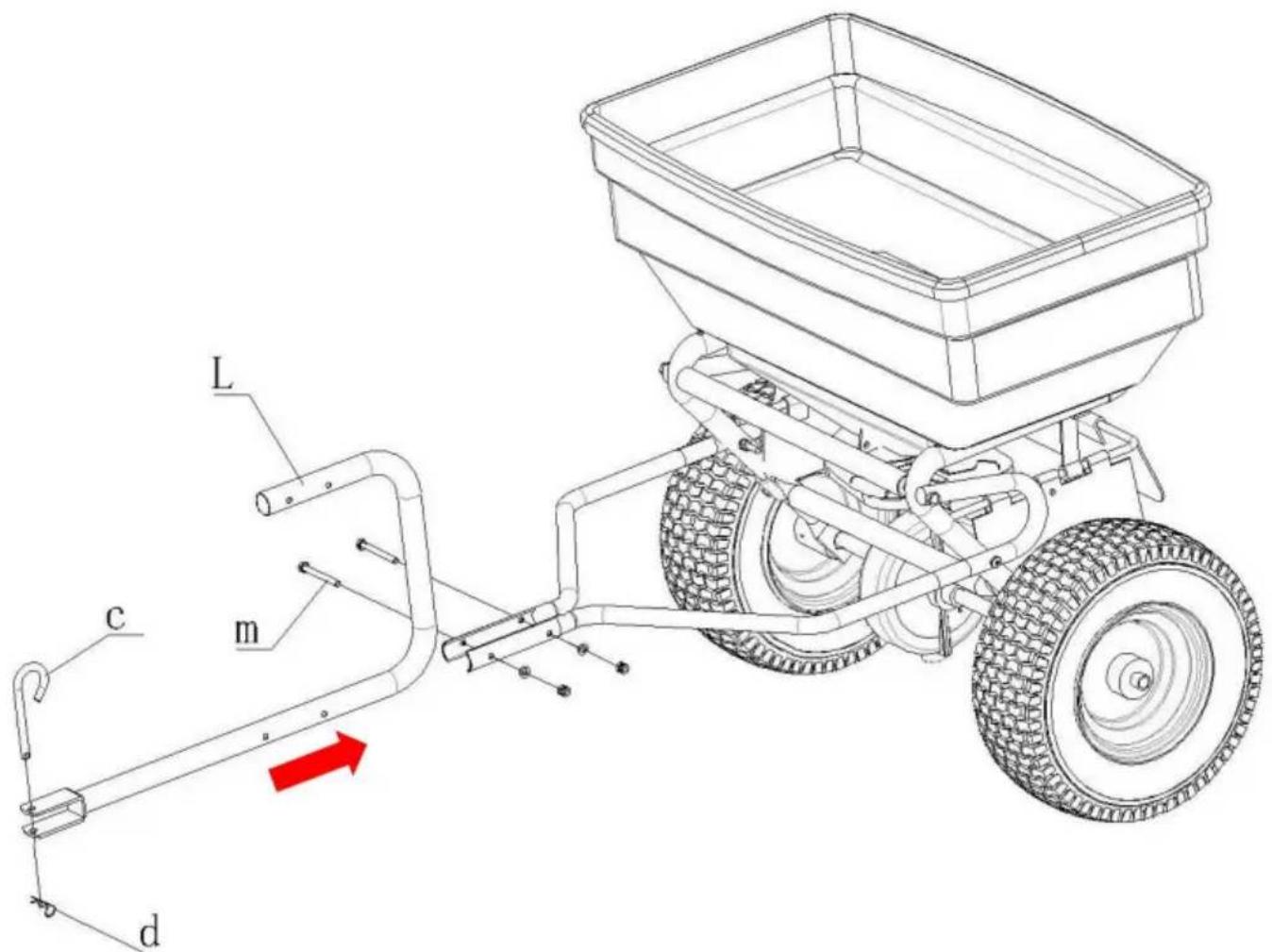

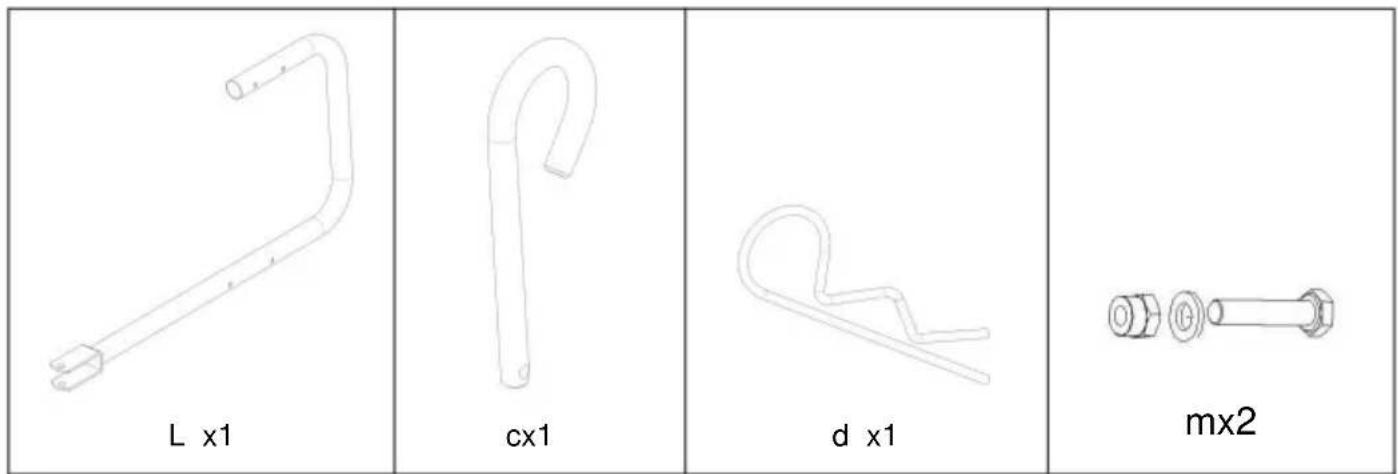

1. Plaats de trekhaak (L) op de linker- en rechterbeugel (D) en bevestig.Deze met twee Schroeven M6*60 (m).
2. Plaats de pen-as (c) en de R-vormige pen (d) in de gaten aan de kop van de trekhaak (L).

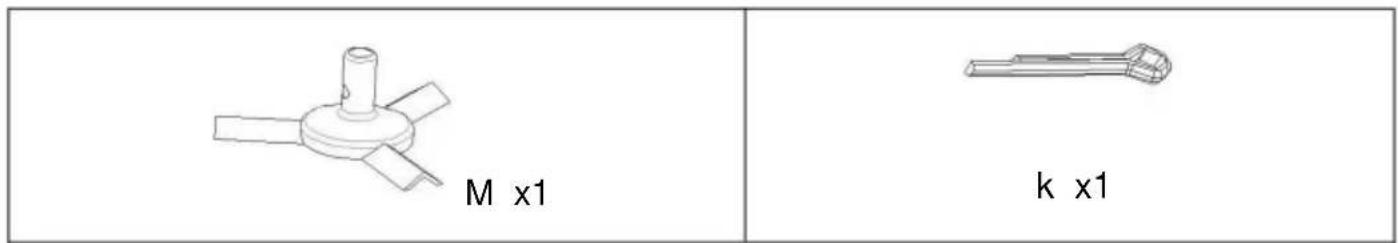

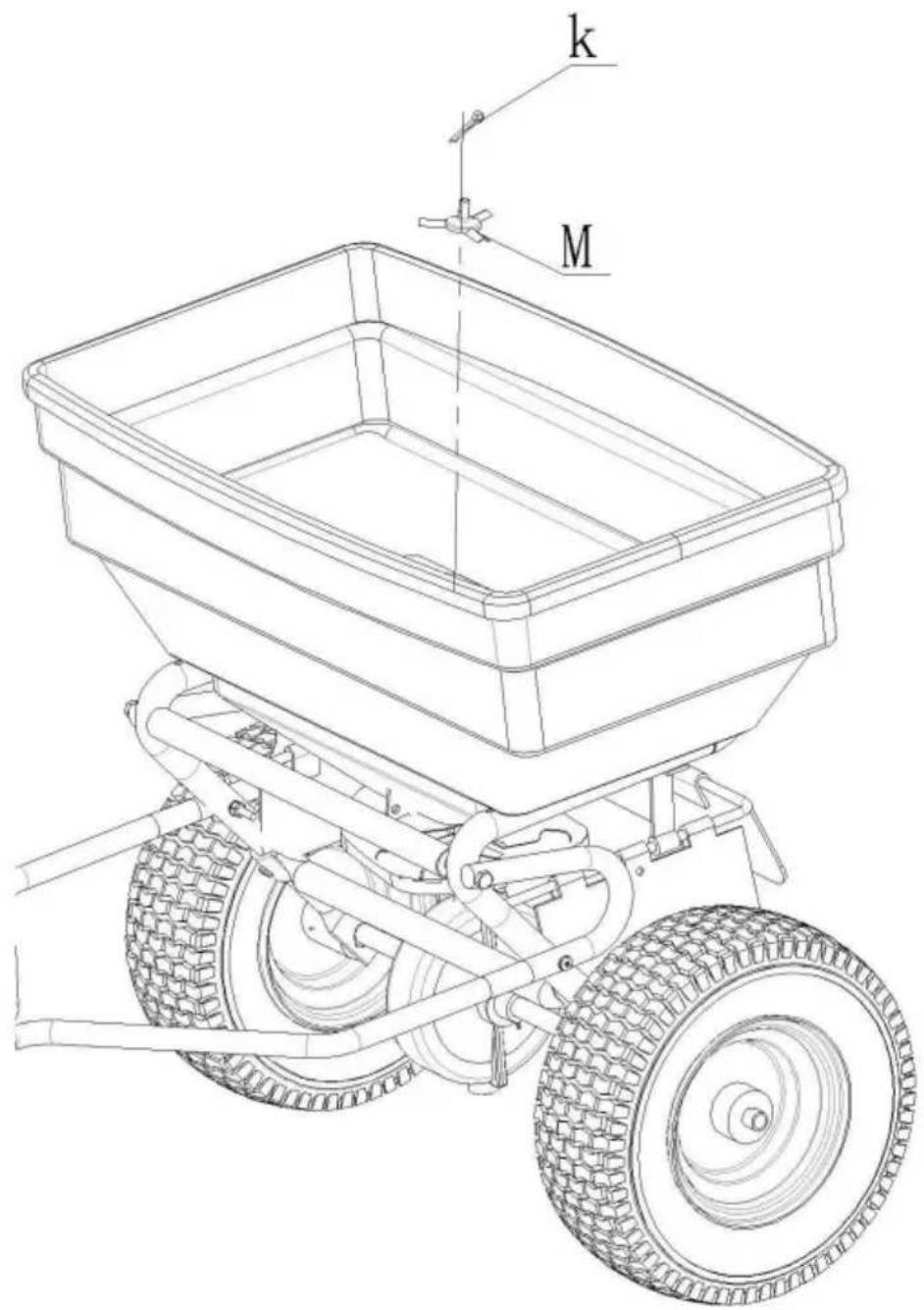

Plaats de roterende kop (M) in de trechter (A) enzetdeze vast met de pen (k).

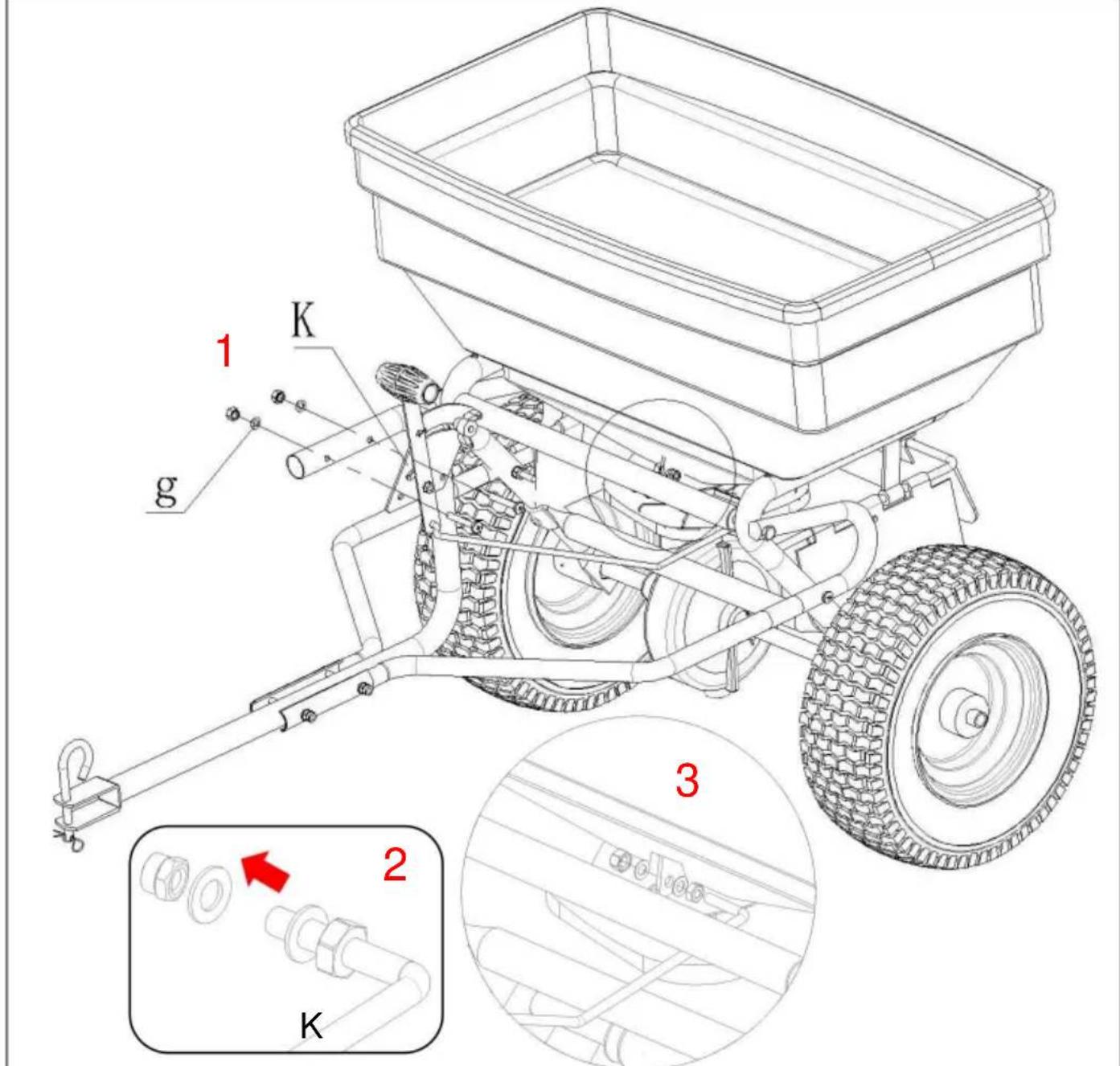

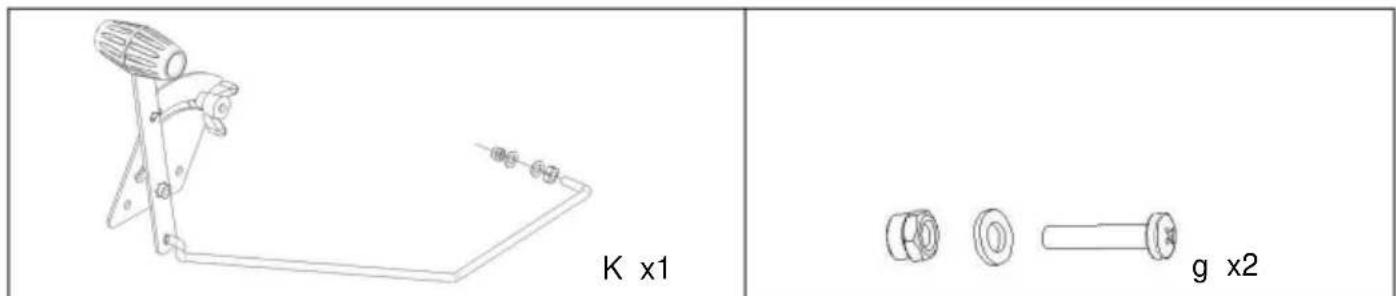

1. Monteer de versnellingspositieversteller (K) op de trekhaak (L) en bevestigudeau met twee M6*40-schroeven (g).
2. Verwijder eerst een schroef en een ring van de versnellingspositieafsteller (K) (deze worden voorgemonteerd geleverd met twee schroeven en twee ringen).
3. Steek het uiteinde van de afsteller voor de versnellingspositie (K) in de afsteller van detrechter (A) enzetdezeervolgens vast met de verwijderde schroef en ring.

HOE DE VERSPREIDINGSWAGEN TE GEBRUIKEN

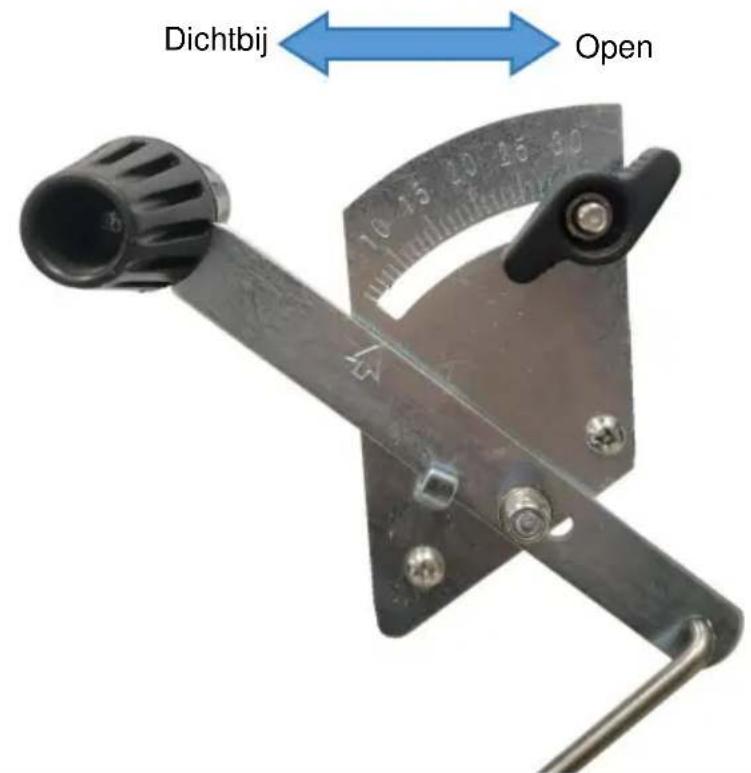

OM TE OPENEN - Duw het bedieningspaneel maar voren totdat het gegen de knop aan komt.

OM TE SLUITEN - Trek de bedieningshendel volledig maarachten, richting de bestuurdner.

Volg de instructies van de fabrikant van de strooier materiaal.

LET OP: Zorg ervoor dat het strooimateriaal gelijkmatig verdelijk is. Het te verspreiden materiaal要去 droog�.

1. Voordat u het strooimaterialiaal invoert, zet u de doseerhendel op de UIT-stand (afgifteklep gesloten).
2. Vul de vultrechter van de strooiwagen.
3. Om het smeervolume aan te passen, zet u de doseerhendel op de gewenste stand positie.
4. Om het materiaal te verspreiden of te verstrooien, rijdt u met de strooiwagen op een gelijkmatige snelheid (hoe hoger de snelheid, hoe groter de verstrooingsafstand).
5. Sluit de doseerklep zodra u de strooiwagen stopt (doseerhendel in UIT-stand).

HET GEBRUK VAN UW STROOIER

1. Bepaal de geschatte vierkante meters van het te bedekken gebied en schat hoeveelheid benodigd materiaal.
2. Voordat u de trechter vult, moet u ervoor zorgen dat de stroomregelarm in de uit-stand staat en de sluitplaat is gesloten.
3. Breek eventuele klonterige meststof los terwijl u de bak vult.

4. Stel de instelbare stop in verwijl de stroomregelarm nog steeds in de uit-stand staat. Raadpleeg de toepassingstabel op deze pagina en de instructies op de meststofzak om Selecteer de juiste instelling voor de stroomsnelheid.

5. De toepassingskaart is berekend voor lichte tot zware toepassingen op een voertuig slelheid van 3 mph, of 100 ft. in 23 seconden. Een slelheidsvaratie vereist een Aanpassing van de stroomsnelheid om bezelfde dekking te behouden. Hoe sneller u rijdt, hoe breder de uitzendbreedte.

6. Zorg ervoor dat de aandrijfpen in de as is gemonteerd voordat u de strooier start.
7. Zet de spreider alkijd eerst in beweging voordat u de sluitplaat opent.
8. Sluit.altijd de sluitplaat voordat u de strooier draait of stopt.
9. Als er per ongeluk te veel meststof op een Klein oppervlak worden aangebracht, moet u het gebied natmaken Grondig schoonmaken met een tuinslang of spreier om verbranding van het gazon te voorkomen.
10. Om een gelijkmatige dekking te garanderen,要去 u elke doorgang zo makes dat het uitzendpatroon overlapt enigszins het patroon van de vorige doorgang, zoals weergegeven in de onderstaande afbeelding. De Bij benadering worden de uitzendbreedtes voor verschillende materialen in de applicatie weergegeven grafiek op deze pagina.
11. Zorg ervoor dat het strooipatroon van onkruidbestrijdingsmeststoffen overeenkomt met het strooipatroon. raakt geen groenblijvende bomen, bloemen of struiken.

PRODUCTVERSPREIDERINSTELLINGEN

VOORZICHTIGHEID

Dit zich bij benadering ingestelde waarden en dieren alleen als richtlijn.

Varieties in materiaal, loopsnelheid, terrein, weersomstandigheden, leeftijd en conditie van de strooier, enz. können de instelling beinvloeden. Begin bij twijfel met een lagere instelling en verhoog deze indien nodig. Kalibreer uw strooier.altijd voor gebruik.

• Maak na elk gebruik het materiaal uit de trechter schoon.
• Spoel/droog de binnen- en buitenkant van de strooier na elk gebruik.
• Controller voor gebruik of de banden de AANBEVOLEN BANDENSPANNING hebben DRUK 25 PSI.
• Controller regelmatig of alle bevestigingsmiddelen goed vastzitten.
• Onderdelenaarlijks schoonmaken enlichtjes smeren.
• Gebruik een glanzende@email spuitverf om bekrast of versleten geverfd metaal bij te werken oppervlakken.
• Overschrijd nooit de toegestane draagkracht, anders beschadigt u de strooier.

Belangrijk

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze gebruiksaanwijzing worden beschreiben, hunnen Niet worden genedeerd. alle maybe omstandigheden of situatuies bestrijken die zich hunnen voordoen. Het要去 begrepen worden door de operatordat gezond verstand en voorzichtigheid factoren zijn die Niet ingebouwd hunnen worden dit product en moet door de exploitant worden geleverd.

Opslag

• Laat het materiaal nooit gedurende langereijd in de trechter staan.
• Zorg ervoor dat de strooier schoon en droog is voordat u hem opbergt, zodat u jarenlang zonder problemen kunt werken. Dienst.
• Buiten bewaren of op een beschutte plaats bewaren tijdens slecht weeer en in de wintermaanden.

PRODUCTPARAMETER

Model	TC2029A
Veilig laadgewicht	130 pond (59 kg)
Kleur	Zwart
Verspreidingsbreedte	0-3m/0-9,8ft

MONTAGEPROBLEMEN

(I) Ontbrekende of beschadigde

onderdelen Probleemomschrijving: Na het openen van de onderdelenverpakking blijdtat er onvoldoende onderdelen zich geleverd of dat er spreke is van duidelijke schade.

Oplossing: Controller onmiddelijk zorgvuldig de onderdelenlijst om te zien of er onderden ontbreken of beschadigd zich. Neem contact op met de klantenservice van VEVOR, geef het productmodel TC2029A en de relevante onderdeelformatie door en vraag om verranging of heruitgifte van de onderden. Probeerijdens de wachtijd op de neue onderden Niet te monteren met onvolledige of beschadigde onderden om de prestatieseiligkeit van het product Niet te beinvloeden.

en

(II) Problemen bij de montage

Probleembeschrijving: Bij het werkken volgens de montagestappen in de gebruiksaanwijzing konnen zich situations voordoen zoals een moeilijke uitlijning van onderdelen en het Niet soepel indraaien van schroeven.

Oplossing: Controller nogmaals of de installmenterichting van de onderdelen correct is, raadpleeg de illustraties in de handleiding en zorg ervoor dat elk onderdeel in de juiste positie is geinstalleerd. In situatuies waarin het moeilijk is om de schroeven in te draaien, controller dan of er vreemde voorwerpen de schroefdraad blokkeren. Gebruik een borstel de schroefdraad te reinigen. Neem bij beschadigde schroefdraadijdig contact op met de klantenservice om de betreffende onderdelen te verrangen. Als het uitlijnen moeilijk is vanwege een afwijkende onderdeelmaat, forceer de montage dan nicht, maar neem contact op met de klantenservice voor verdere begeleiding of verranging van onderdelen. We make installmentvideo's. Neem contact op met de klantenservice van VEVOR als u... hen.

GEBRUKSPPROBLEM

(I) Ongelijkmatige

overslepping Probleemomschrijving: Bij gebruik van de strooier worden de materialen ongelijkmatig over de grond verdeld, waar bij op sommige plekkeneer en op andere plekken minder is.
Oplossing: Controller of er sprake is van aankoeking van de materialen in de trechter. Zo ja, dan要去 den de aangekoeke materialen voor gebruik worden gebroeken. Controller of de loopsnelheid van de strooier gelijkmatig is. Probeer een gelijkmatige snugheid aan te houden, aangezien snugheidsveranderingen het verspreidingseffect hunnen beinvloeden. Controller of de instelling van de stroomregelarm van de strooier geschikt is. Raadpleeg, afhankelijk van het type materiaal en het gebruiksscenario, de aanbevolen waarden in de voorzorgsmaatregelen voor de verspreidingsinstelling van het product en pas de positie van de stroomregelaar aan. draagarm.

(II) De spreidbreedte voldoet Niet aan de verwachtingen

Probleembeschrijving: De werkelijkke spreidbreedte kommt nicht overeen met het bereik dat in de gebruiksaanwijzing is aangegeven,,ondat deze te breed of te smal is.

Oplossing: Controller de rijnselheid van de strooier. Hoe hoger de snugheid, hoe breder de strooibreedte. Pas de rijnselheid indien nodig aan maar een geschikt bereik. Controller of de afstelling van de stroomregelarm correct is. Een onjuiste stroominstelling kan indirect van invloed+zijn op de strooibreedte. Stel deze opnieuw af volgens de juiste afstelmethode. Losse of beschadigde onderdelen van de strooier kunnen de strooibreedte beinvloeden. Controller elk onderdeel van de strooier zorgvuldig. Draai losese onderdelenijdig vast en neem contact op met de klantenservice om beschadigde onderdelen te verrangen.

(III) De spreider zit vast of kan nicht geduwd worden

Probleembeschrijving: Tijdens het gebruik raakt de spreider vast, is moeilijk te duwen of kan hij—helemaal Niet meer normalaegeduwd worden.

Oplossing: Controller of de bandenspanning de aanbevolen waarde van 25 PSI bereikt. Onvoldoende bandenspanning verhoegt de drukweerstand. Pomp de bandenijdig op tot de standard bandenspanning. Controller of er vreme de voorwerpen rond de wielen zitten. Zo ja, ruim dan de losse onderdelen op. Controller of er zich materiaal in de strooier heeft opgehoopt dat de onderdelen blokkeert. Ruim het opgehoopte materiaal in de trechter en andere onderdelen op. Als het probleem aanhoudt, kan er spreke zijn van een defect aan een mechanismisch onderdeel, zoals een beschadigd lager, enz. Neem contact op met een professional of de klantenservice van VEVOR voor onderhoud.

Fabrikant: Shanghaiuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerd aan AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Geimporteerd maar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
