GEBRUIKSAANWIJZING TC2034B Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot: ernstig letsel tot gevolgebben.

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage gevaren creëren.
2. Draag een ANSI-goedgekeurde veiligheidsbril en stewijkhandschoenen tijdens de montage.
3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Niet instappen als u moe bent of onder invloed van alcohol of drugs. of medicijnen.
6. De producteigenschappen gelden voor correct en volledig gemonteproducten. alleen producten.
7. Monteer op een vlak, vlak, hard en glad oppervlak waarop u veilig kunt ter ondersteuning van The Behind Spreader.

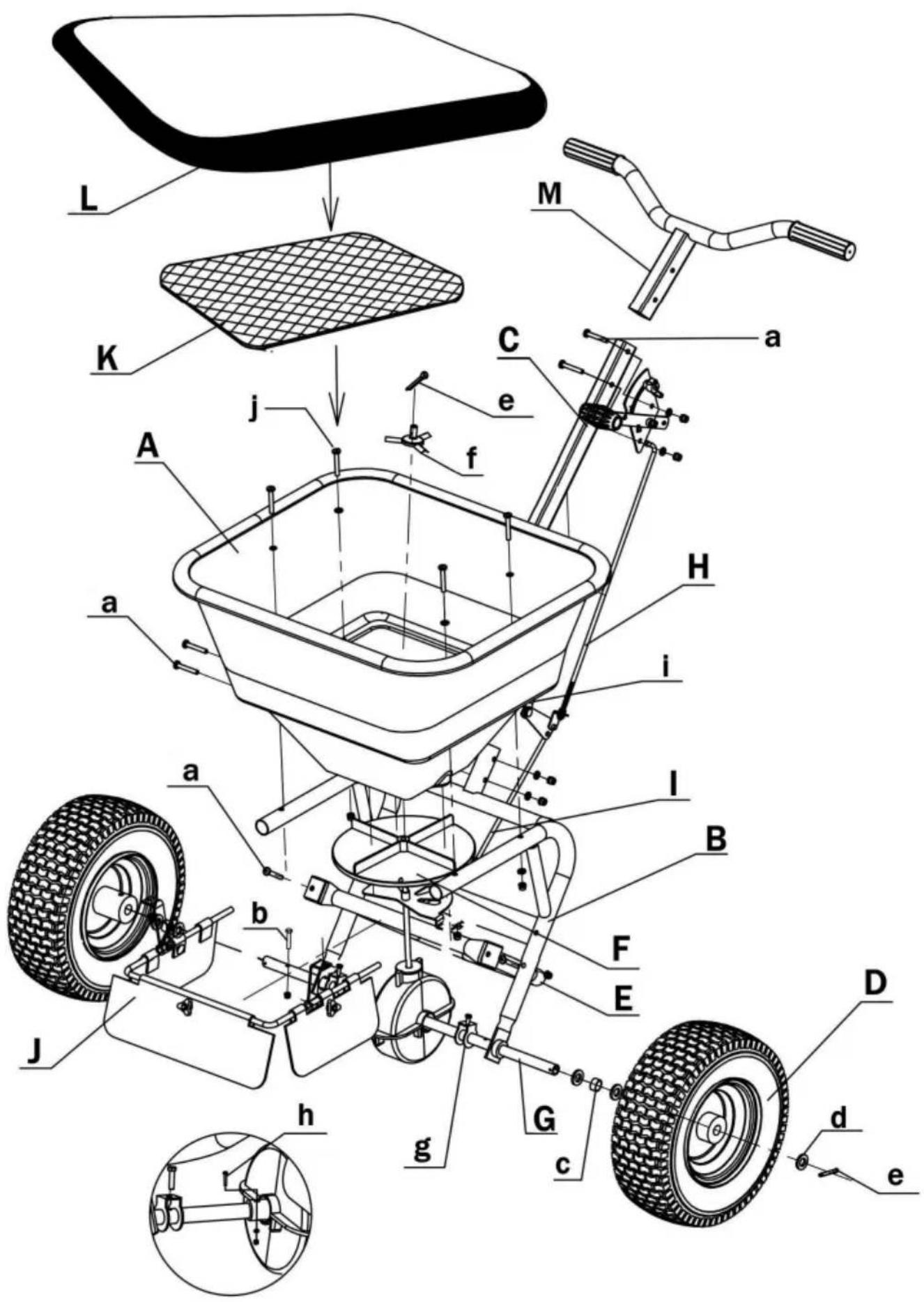

8. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, Voor meer informatie over de montage, zie het montageschema van deze handleiding. Uitpakken en scheid alle onderdelen in een schone werkruimte.

Gebruik voorzorgsmaatregelen

1. NIET OP DIT ITEM ZITTEN OF STAAN.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit product spelen. item.
3. Overschrijd het aangegeven gewicht niet.
4. Gebruik het product alleen zoals bedoeld.
5. Controleer het product voor elk gebruik. Gebruik het product niet als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

A	Trechter x1	B	Beugel x1
C	Vierkante buisx1	D	Wiel x2
E	Ondersteuningsframe x1	F	Versnellingsbak x1
G	As x1	H	Versnellingspositie-afsteller x1
I	Aansluiting van de versnellingspositieversteller staaf x1	J	Blokkeerplaat x1
K	Zeefgaas x1	L	Transparante hoesx1
M	Handvat x1
A	Schroef M6*40x6	B	Schroef M6*50 x1
C	Mouw x2	D	Grote ringx5
en	Pen x2	F	Roterende kop x1
G	Positioneringsdeel x2	H	Schroef M3*30 x1
i	Schroef M6*16 x2	J	Schroef M6*40 x4

J B A 1. Plaats de trechter (A), beugel (B) en blokkeerplaat (J) als zoals weergegeven in het diagram. 2. Gebruik M6×40 schroeven (j x4) om verbind ze met elkaar via de overeenkomstige montagegaten op de trechter, beugel en blokkering plaat en draai vervolgens de schroeven vas

Ex1
1. Neem het steunframe (E) en zoek de installatiepositie die bij de beugel (B).2. Gebruik schroeven (a x2) van M6×40. Steek deze door de corresponderende gaten steunframe en de reeds gemonteerde componenten, en draai vervolgens de schroeven.

1. Neem het steunframe (E) en zoek de installatiepositie die bij de beugel (B).
2. Gebruik schroeven (a x2) van M6×40. Steek deze door de corresponderende gaten op c steunframe en de reeds gemonteerde componenten, en draai vervolgens de schroeven.

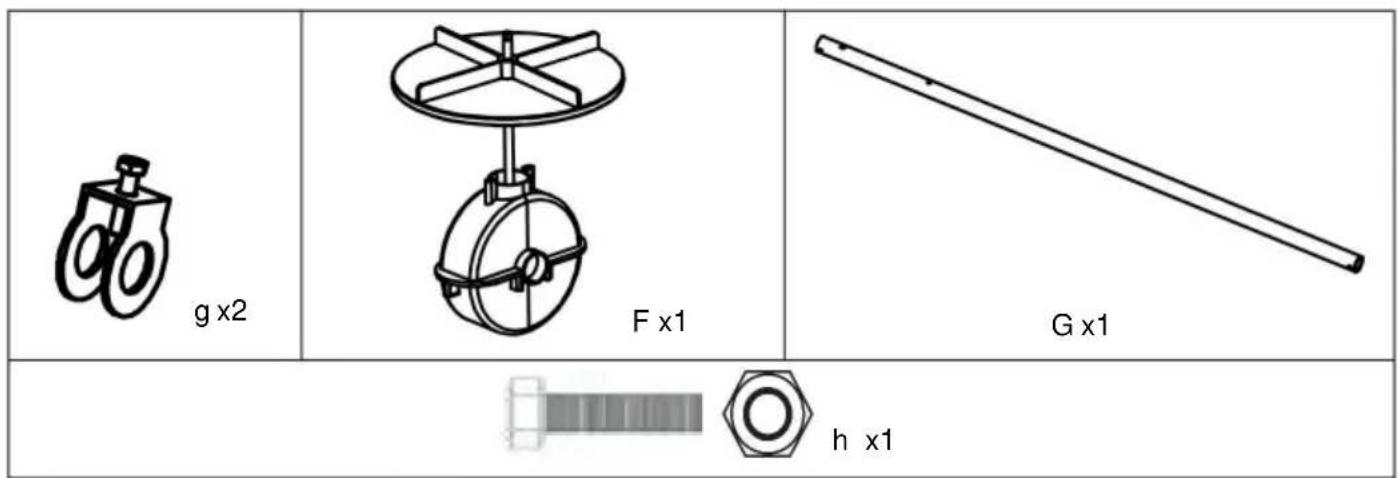

g x2 F x1 G x1 h x1

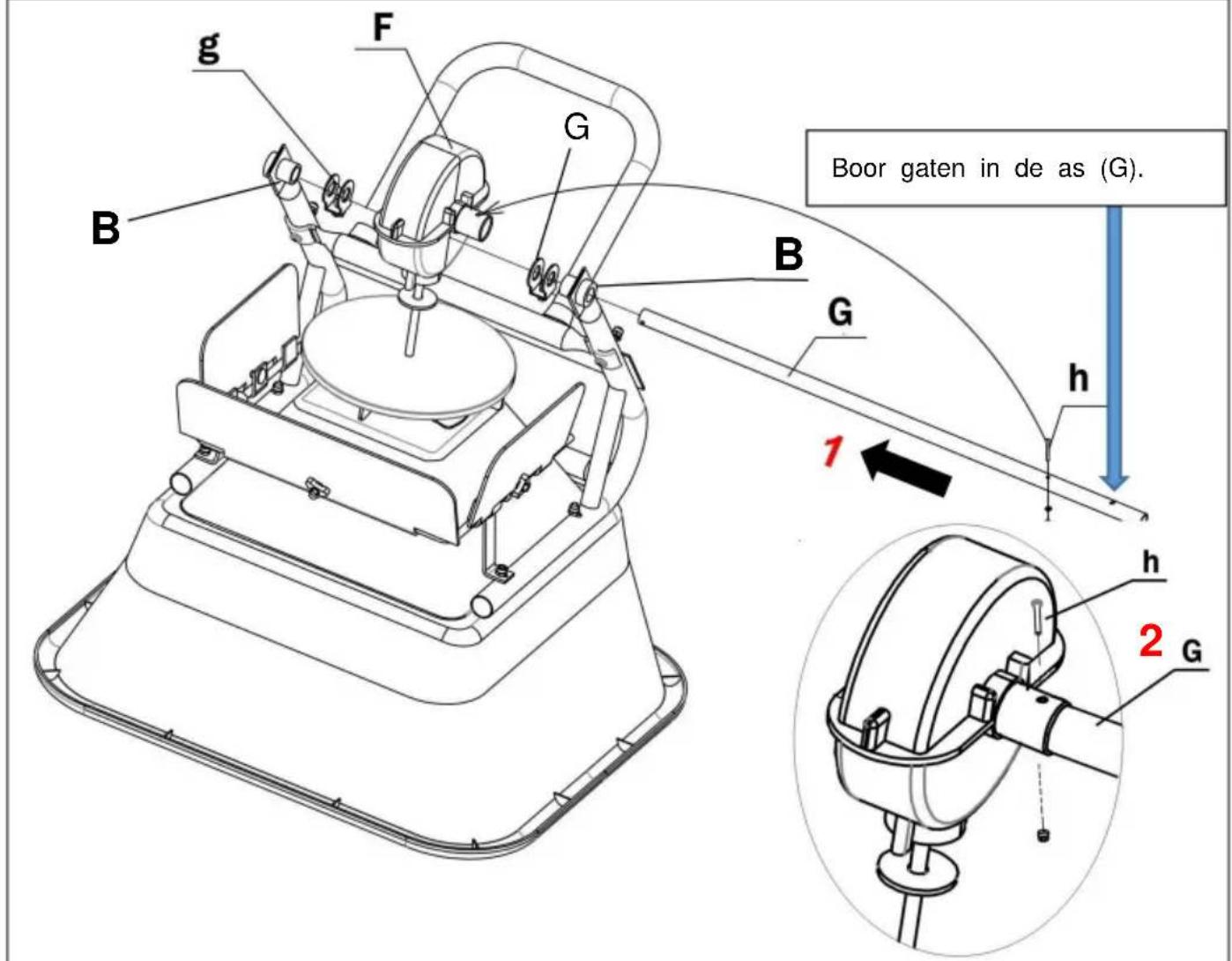

1. Bepaal de positie van de as (G) aan de hand van de gemarkeerde gaten in de bovenstaande afbeelding. Steek vervolgens de as (G) door de beugel (B) in de richting van de pijl. Installeer vervolgens het positioneringsonderdeel (g) en de versnellingsbak (F), en monteer vervolgens een ander positioneringsonderdeel (g) en de beugel (B) op de as.
2. Bevestig de as (G) en de versnellingsbak (F) met een M3×30-schroef (h) zoals aangegeven in de gedetailleerde tekening.

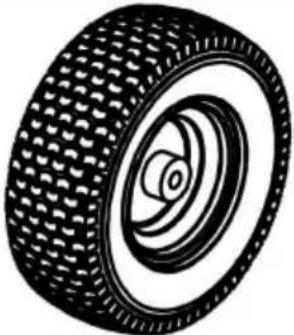

D x2	B x1		cx2
		ex1
1. Plaats de grote ring (d), de huls (c), de grote ring (d), het wiel (D) en de groteSluitring (d) aan de linkerkant in de juiste volgorde op de as (G) aan. Plaats vervolgens de penin het kleine gaatje aan het uiteinde van de as (G) en buig het om ter bevestiging.2. Plaats de grote ring (d), de huls (c), de grote ring (d) en het wiel (D) op derechterkant op de as (G) in volgorde.3. Steek de schroef (b) door het wiel (D) en de as (G) en borg deze voorfixatie.4. Draai de schroef op het positioneringsdeel (g x2) vast. Let op: de functie vanHet positioneringsdeel (g x2) moet voorkomen dat de pootjes van de beugel (B) naar binnen be

e x1

Plaats eerst de roterende kop (f) in de as in het midden van de trechter (A) en zet deze vervolgens vast met een pen (e).

C x1 een x2

a C

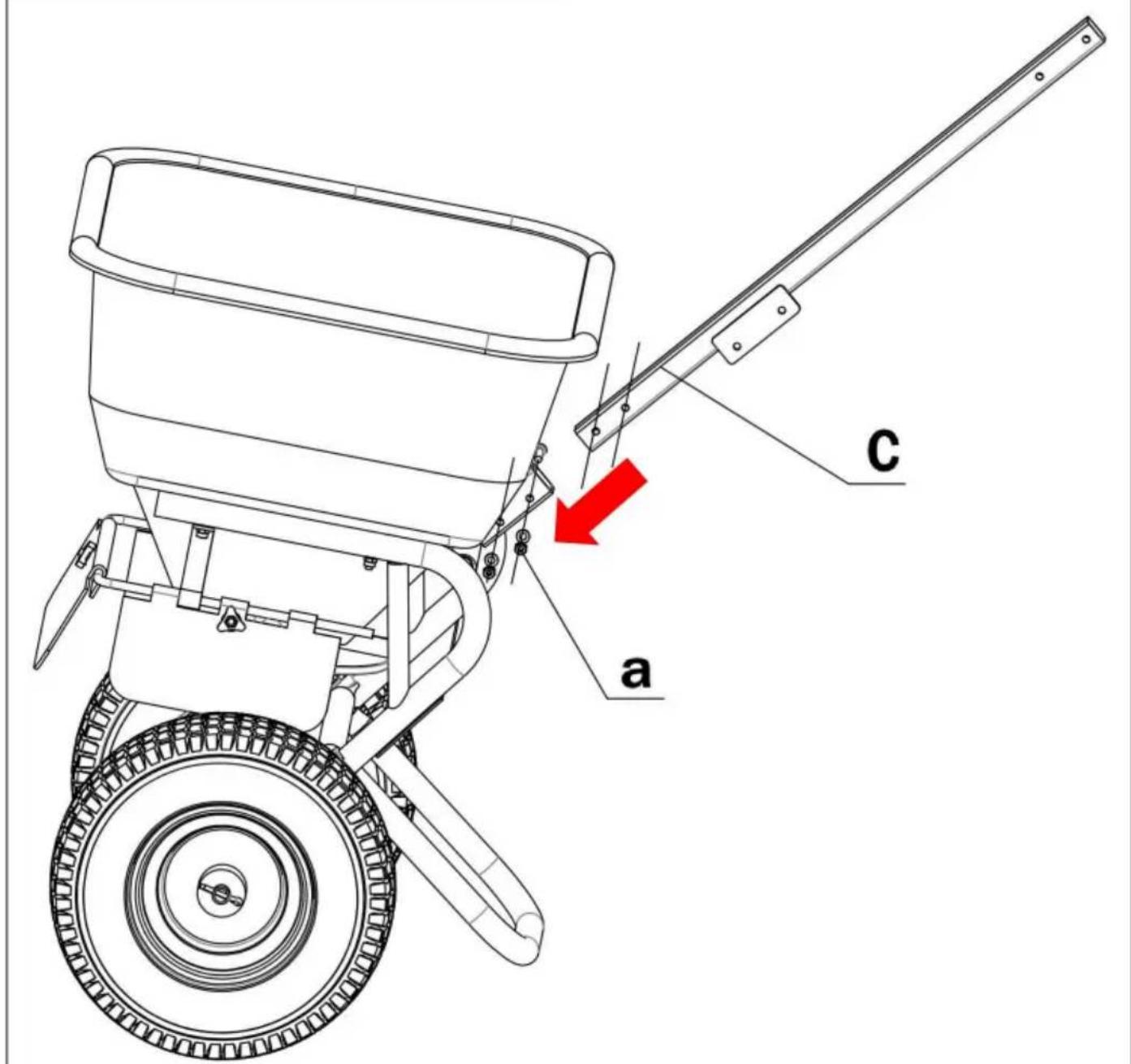

1. Plaats de vierkante buis (C) in de beugel (B).
2. Gebruik M6×40 schroeven (a x2) om ze via de bijbehorende montagebeugels te verbinden gaten en draai vervolgens de schroeven vast.
   Let op de insteekrichting van de vierkante buis (C).

M x1	Hoogte x1		Hx2
ax2		ik x2

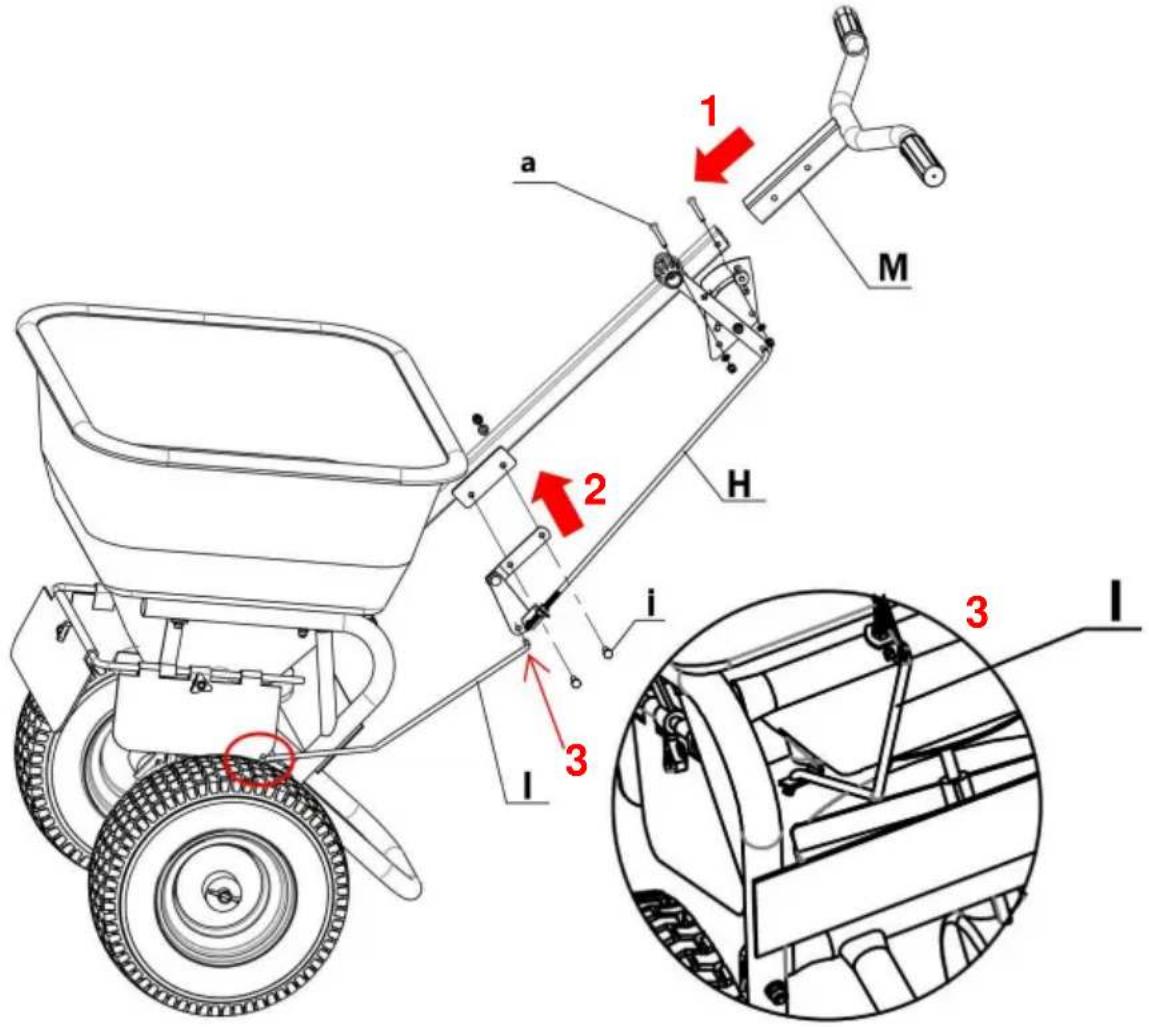

Steek de hendel (M) in de vierkante buis (C) en installeer de versnellingspositie Stelschroef (H) aan de zijkant. Bevestig deze met 2 M6×40 schroeven (a).Plaats het onderste deel van de versnellingspositieversteller (H) op de vierkante buis (C) en bevestig deze met M6×16 schroeven (i x2).Verbind het bovenste deel van de drijfstang (I) van de versnellingspositie-afsteller met de versnellingspositie-afsteller (H), en het onderste deel naar de trechter (A).Pas de hendel van de versnellingspositie-afsteller (H) aan voor het testen en controleer of de lekpoort voor materiaal open en dicht gaat bij het afstellen van de regelaar.

1. Steek de hendel (M) in de vierkante buis (C) en installeer de versnellingspositie
   Stelschroef (H) aan de zijkant. Bevestig deze met 2 M6×40 schroeven (a).
2. Plaats het onderste deel van de versnellingspositieversteller (H) op de vierkante buis (C) en bevestig deze met M6×16 schroeven (i x2).
3. Verbind het bovenste deel van de drijfstang (I) van de versnellingspositie-afsteller met de versnellingspositie-afsteller (H), en het onderste deel naar de trechter (A).
4. Pas de hendel van de versnellingspositie-afsteller (H) aan voor het testen en controleer of de lekpoort voor materiaal open en dicht gaat bij het afstellen van de regelaar.

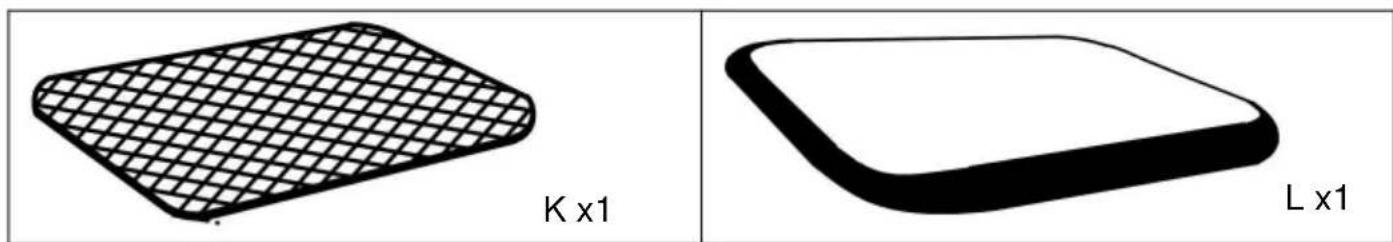

Plaats het zeefgaas (K) en de transparante afdekking (L) op de juiste plaatsen op de strooier. Het zeefgaas wordt gebruikt om het materiaal te filteren. Verwijder eventuele materialen die groter zijn dan de maaswijdte van het zeefgaas. De grootte van het lekgat is beperkt en alleen materialen die kleiner zijn dan dit gat mogen worden verspreid.

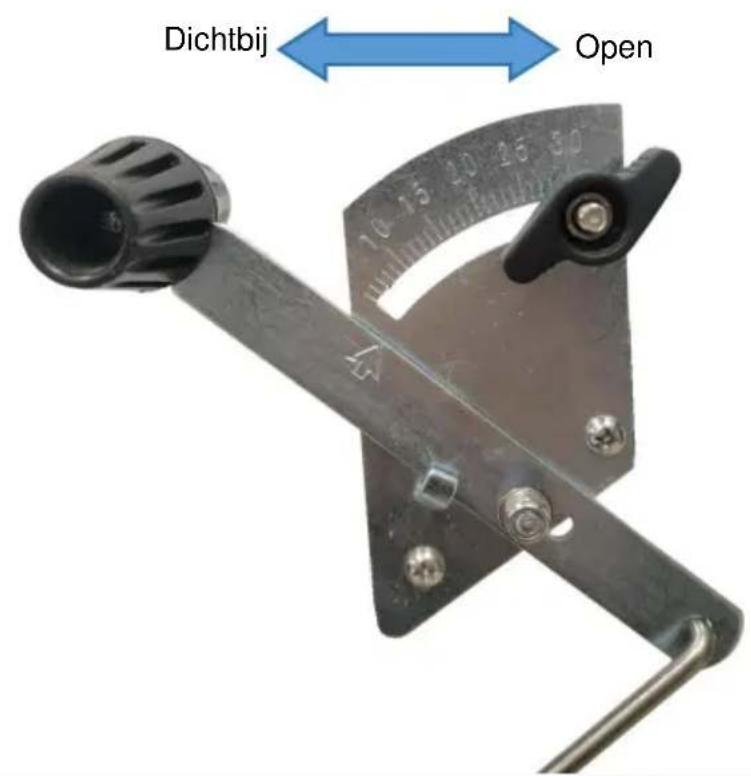

Dichtbij ← Open 10 15 10 15 00

HOE DE VERSPREIDINGSWAGEN TE GEBRUIKEN

OM TE OPENEN - Duw het bedieningspaneel naar voren totdat het tegen de knop aan komt. OM TE SLUITEN - Trek de bedieningshendel volledig naar achteren, richting de bestuurder. Volg de instructies van de fabrikant van de strooier materiaal.

LET OP: Zorg ervoor dat het strooimateriaal gelijkmatig verdeeld is. Het te verspreiden materiaal moet droog zijn.

1. Voordat u het strooimateriaal invoert, zet u de doseerhendel op de UIT-stand (afgifteklep gesloten).
2. Vul de vultrechter van de strooiwagen.
3. Om het smeervolume aan te passen, zet u de doseerhendel op de gewenste stand positie.
4. Om het materiaal te verspreiden of te verstrooien, rijdt u met de strooiwagen op een gelijkmatige snelheid (hoe hoger de snelheid, hoe groter de verstrooiingsafstand).

5. Sluit de doseerklep zodra u de strooiwagen stopt (doseerhendel in UIT-stand).

6. Bepaal de geschatte vierkante meters van het te bedekken gebied en schat hoeveelheid benodigd materiaal.

7. Voordat u de trechter vult, moet u ervoor zorgen dat de stroomregelarm in de uit-stand staat en de sluitplaat is gesloten.
8. Breek eventuele klonterige meststof los terwijl u de bak vult.
9. Stel de instelbare stop in terwijl de stroomregelarm nog steeds in de uit-stand staat. Raadpleeg de toepassingstabel op deze pagina en de instructies op de meststofzak om Selecteer de juiste instelling voor de stroomsnelheid.
10. De toepassingskaart is berekend voor lichte tot zware toepassingen op een voertuig snelheid van 3 mph, of 100 ft. in 23 seconden. Een snelheidsvariatie vereist een Aanpassing van de stroomsnelheid om dezelfde dekking te behouden. Hoe sneller u rijdt, hoe breder de uitzendbreedte.
11. Zorg ervoor dat de aandrijfpen in de as is gemonteerd voordat u de strooier start.
12. Zet de spreider altijd eerst in beweging voordat u de sluitplaat opent.
13. Sluit altijd de sluitplaat voordat u de strooier draait of stopt.
14. Als er per ongeluk te veel meststof op een klein oppervlak wordt aangebracht, moet u het gebied natmaken Grondig schoonmaken met een tuinslang of sproeier om verbranding van het gazon te voorkomen.
15. Om een gelijkmatige dekking te garanderen, moet u elke doorgang zo maken dat het uitzendpatroon overlapt enigszins het patroon van de vorige doorgang, zoals weergegeven in de onderstaande afbeelding. De Bij benadering worden de uitzendbreedtes voor verschillende materialen in de applicatie weergegeven grafiek op deze pagina.
16. Zorg ervoor dat het strooipatroon van onkruidbestrijdingsmeststoffen overeenkomt met het strooipatroon. raakt geen groenblijvende bomen, bloemen of struiken.

Dit zijn bij benadering ingestelde waarden en dienen alleen als richtlijn.

Variaties in materiaal, loopsnelheid, terrein, weersomstandigheden, leeftijd en conditie van de strooier, enz. kunnen de instelling beïnvloeden. Begin bij twijfel met een lagere instelling en verhoog deze indien nodig. Kalibreer uw strooier altijd vóór gebruik.

• Maak na elk gebruik het materiaal uit de trechter schoon.
• Spoel/droog de binnen- en buitenkant van de strooier na elk gebruik.
• Controleer voor gebruik of de banden de AANBEVOLEN BANDENSPANNING hebben DRUK 25PSI.
• Controleer regelmatig of alle bevestigingsmiddelen goed vastzitten.
• Onderdelen jaarlijks schoonmaken en lichtjes smeren.
• Gebruik een glanzende emaille spuitverf om bekrast of versleten geverfd metaal bij te werken oppervlakken.
• Overschrijd nooit de toegestane draagkracht, anders beschadigt strdeier.

Belangrijk

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze gebruiksaanwijzing worden beschreven, kunnen niet worden genegeerd. alle mogelijke omstandigheden of situaties bestrijken die zich kunnen voordoen. Het moet begrepen worden door de operator dat gezond verstand en voorzichtigheid factoren zijn die niet ingebouwd kunnen worden dit product en moet door de exploitant worden geleverd.

Opslag

• Laat het materiaal nooit gedurende langere tijd in de trechter.
• Zorg ervoor dat de strooier schoon en droog is voordat u hem opbergt, zodat u jarenlang zonder problemen kunt werken. dienst.
• Buiten bewaren of op een beschutte plaats bewaren tijdens slecht weer en in de wintermaanden.

PRODUCTPARAMETER

Model	TC2034B
Veilig laadgewicht	100 pond (45,2 kg)
Kleur	Zwart
Verspreidingsbreedte	0-3m/0-9,8ft

MONTAGEPROBLEMEN

(I) Ontbrekende of beschadigde

onderdelen Probleemomschrijving: Na het openen van de onderdelenverpakking blijkt dat er onvoldoende onderdelen zijn geleverd of dat er sprake is van du stelijke.

Oplossing: Controleer onmiddellijk zorgvuldig de onderdelenlijst om te zien of er onderdelen ontbreken of beschadigd zijn. Neem contact op met de klantenservice van VEVOR, geef het productmodel TC2029A en de relevante onderdeelinformatie door en vraag om vervanging of heruitgifte van de onderdelen. Probeer tijdens de wachttijd op de nieuwe onderdelen niet te monteren met onvolledige of beschadigde onderdelen om de prestaties veiligheid van het product niet te beïnvloeden.

en

(II) Problemen bij de montage

Probleembeschrijving: Bij het werken volgens de montagestappen in de gebruiksaanwijzing kunnen zich situaties voordoen zoals een moeilijke uitlijning van onderdelen en het niet soepel indraaien van schroeven.

Oplossing: Controleer nogmaals of de installatierichting van de onderdelen correct is, raadpleeg de illustraties in de handleiding en zorg ervoor dat elk onderdeel in de juiste positie is geïnstalleerd. In situaties waarin het moeilijk is om de schroeven in te draaien, controleer dan of er vreemde voorwerpen de schroefdraad blokkeren. Gebruik een borstel om de schroefdraad te reinigen. Neem bij beschadigde schroefdraad tijdig contact op met de klantenservice om de betreffende onderdelen te vervangen. Als het uitlijnen moeilijk is vanwege een afwijkende onderdeelmaat, forceer de montage dan niet, maar neem contact op met de klantenservice voor verdere begeleiding of vervanging van onderdelen. We maken installatievideo's. Neem contact op met de klantenservice van VEVOR als u... hen.

(I) Ongelijkmatige

verspreiding Probleemomschrijving: Bij gebruik van de strooier worden de materialen ongelijkmatig over de grond verdeeld, waarbij op sommige plekken meer en op andere plekken minder is.

Oplossing: Controleer of er sprake is van aankoeking van de materialen in de trechter. Zo ja, dan moeten de aangekoekte materialen vóór gebruik worden gebroken. Controleer of de loopsnelheid van de strooier gelijkmatig is. Probeer een gelijkmatige snelheid aan te houden, aangezien snelheidsveranderingen het verspreidingseffect kunnen beïnvloeden. Controleer of de instelling van de stroomregelarm van de strooier geschikt is. Raadpleeg, afhankelijk van het type materiaal en het gebruikssscenario, de aanbevolen waarden in de voorzorgsmaatregelen voor de verspreidingsinstelling van het product en pas de positie van de stroomregelaar aan. draagarm.

(II) De spreidbreedte voldoet niet aan de verwachtingen

Probleembeschrijving: De werkelijke spreidbreedte komt niet overeen met het bereik dat in de gebruiksaanwijzing is aangegeven, omdat deze te breed of te smal is.

Oplossing: Controleer de rijsnelheid van de strooier. Hoe hoger de snelheid, hoe breder de strooibreedte. Pas de rijsnelheid indien nodig aan naar een geschikt bereik.

Controleer of de afstelling van de stroomregelarm correct is. Een onjuiste stroominstelling kan indirect van invloed zijn op de strooibreedte. Stel deze opnieuw af volgens de juiste afstelmethode. Losse of beschadigde onderdelen van de strooier kunnen de strooibreedte beïnvloeden. Controleer elk onderdeel van de strooier zorgvuldig.

Draai losse onderdelen tijdig vast en neem contact op met de klantenservice om beschadigde onderdelen te vervangen.

(III) De spreider zit vast of kan niet geduwd worden

Probleembeschrijving: Tijdens het gebruik raakt de spreider vast, is moeilijk te duwen of kan hij helemaal niet meer normaal gedwolden.

Oplossing: Controleer of de bandenspanning de aanbevolen waarde van 25 PSI bereikt. Onvoldoende bandenspanning verhoogt de drukweerstand. Pomp de banden tijdig op tot de standaard bandenspanning. Controleer of er vreemde voorwerpen rond de wielen zitten. Zo ja, ruim dan de losse onderdelen op. Controleer of er zich materiaal in de strooier heeft opgehoopt dat de onderdelen blokkeert. Ruim het opgehoopte materiaal in de trechter en andere onderdelen op. Als het probleem aanhoudt, kan er sprake zijn van een defect aan een mechanisch onderdeel, zoals een beschadigd lager, enz. Neem contact op met een professional of de klantenservice van VEVOR voor onderhoud.
