BRUKSANVISNING TC2034B Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

WARNING:

Läs detta material innan du använder produkten. Underlåtenhet att göra det kan resultera i allvarligaskador.

Monteringsförsiktighetsåtgärder

1. Montera endast enligt dessa instruktioner. Felaktig monterkag skapa faror.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte om du är trött eller påverkad av alkohol eller droger eller medicinering.
6. Produktens egenskaper gäller för korrekt och fullständigt monterade endast produkter.
7. Montera på en plan, jämn, hård och slät yta som säkentvändas stödjer bakomspridaren.

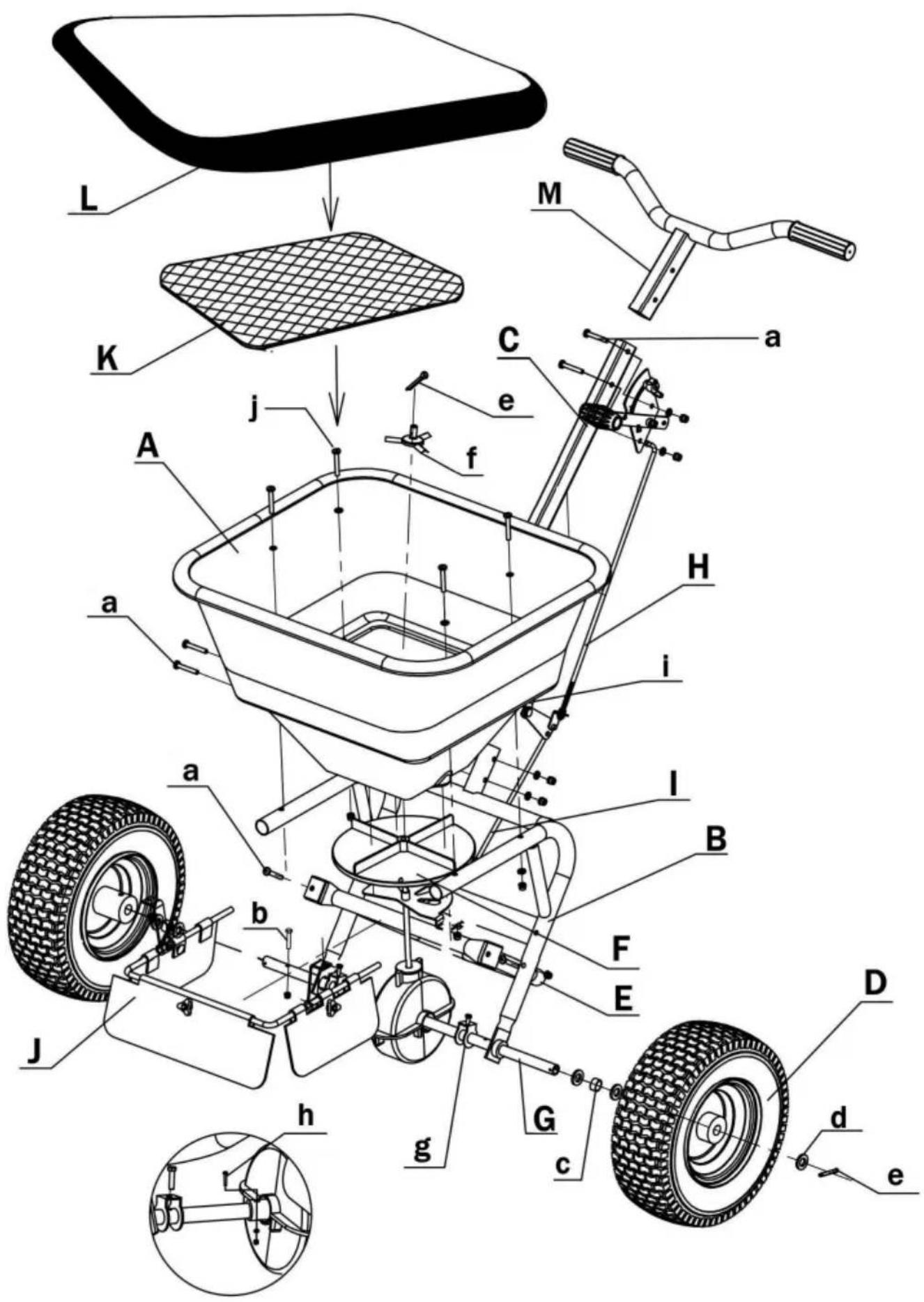

8. För ytterligare information om de delar som listäljande sidor, vänligen se monteringsschemat i denna manual. Packa upp och separera alla delar på en ren arbetsyta.

Använd försiktighetsåtgärder

1. SITTA ELLER STÅ INTE PÅ DENNA FÖRENING.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller i närheten av denna punkt.
3. Överskrid inte angivna viktkapaciteter.
4. Använd endast enligt avsikten.
5. Kontrollera före varje användning; använd inte om delar är lösakeldade.

SPARA DENNA HANDBOK

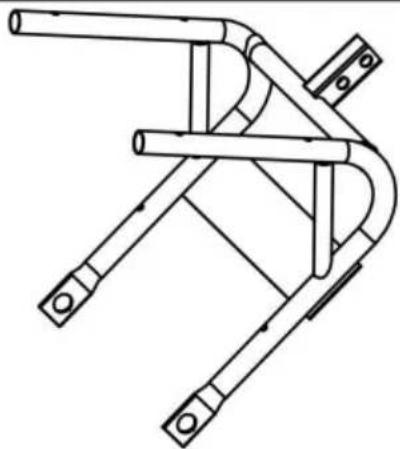

DELLISTA

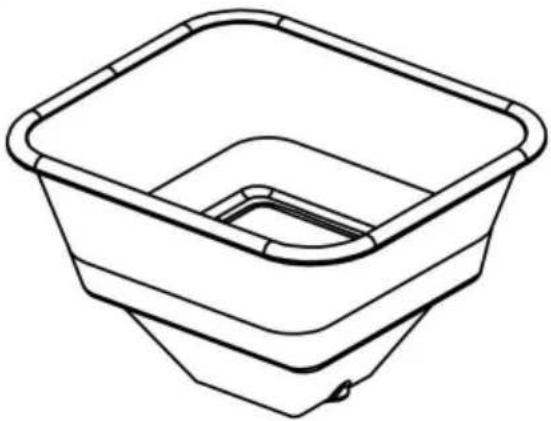

En	Tratt x1	B	Fäste x1

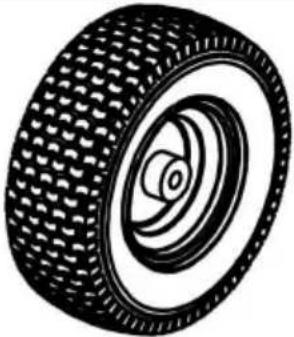

C	Fyrkantsrör x1	D	Hjul x2

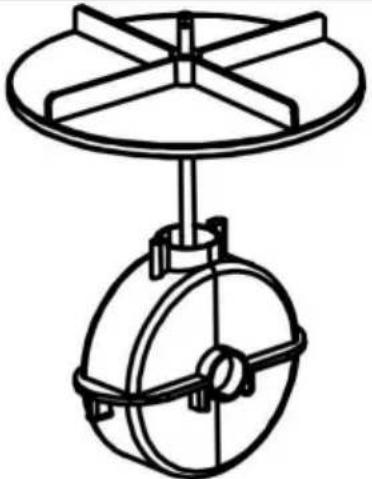

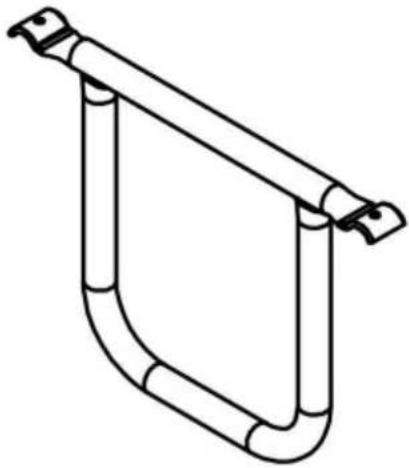

E	Stödram x1	F	Växellåda x1
G	Axel x1	H	Växelpositionsjusterare x1
	Anslutning avväxellägesjusterare stång x1	J	Blockeringsplatta x1

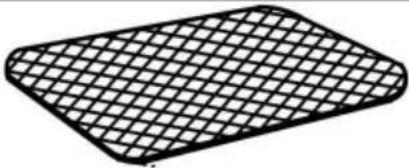

K	Skärmnät x1	L	Genomskinligt lockx1
M	Handtag x1
	Skruv M6*40 x6	b_en	Skruv M6*50x1
c	Ärm x2	d	Stor bricka x5
e	Stift x2	f	Roterande huvud x1
g	Positioneringsdel x2	h	Skruv M3*30 x1
	Skruv M6*16 x2	j	Skruv M6*40 x4

EnxB	x1	J x1
j x4

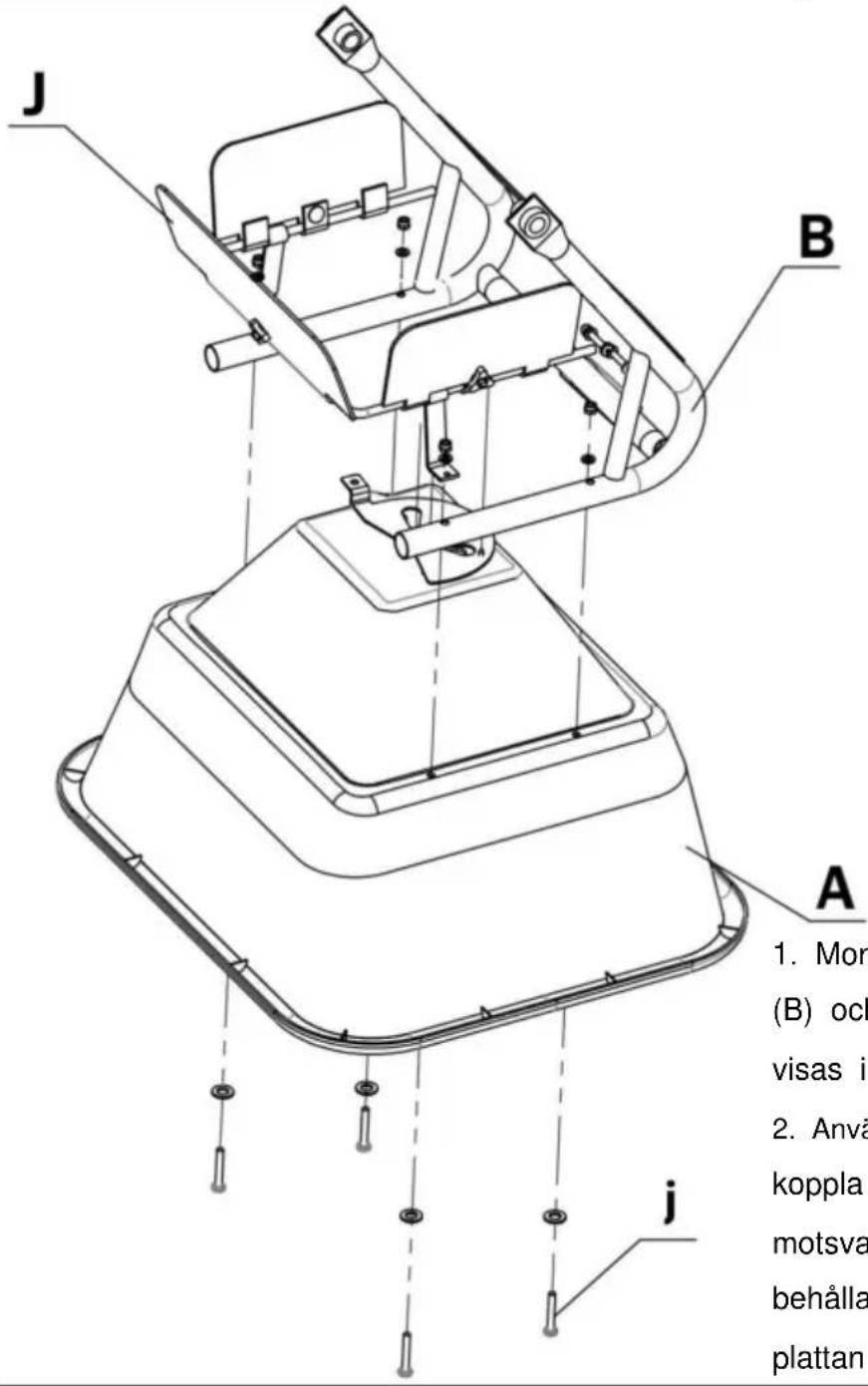

ntera behållaren (A), fästetn blockeringsplattan (J) somdiagrammet.änd M6×40-skruvar (j x4) för attihop dem genomurande monteringshål påaren, fästet och blockeringenoch dra sedan åt skruvarna.

E x1

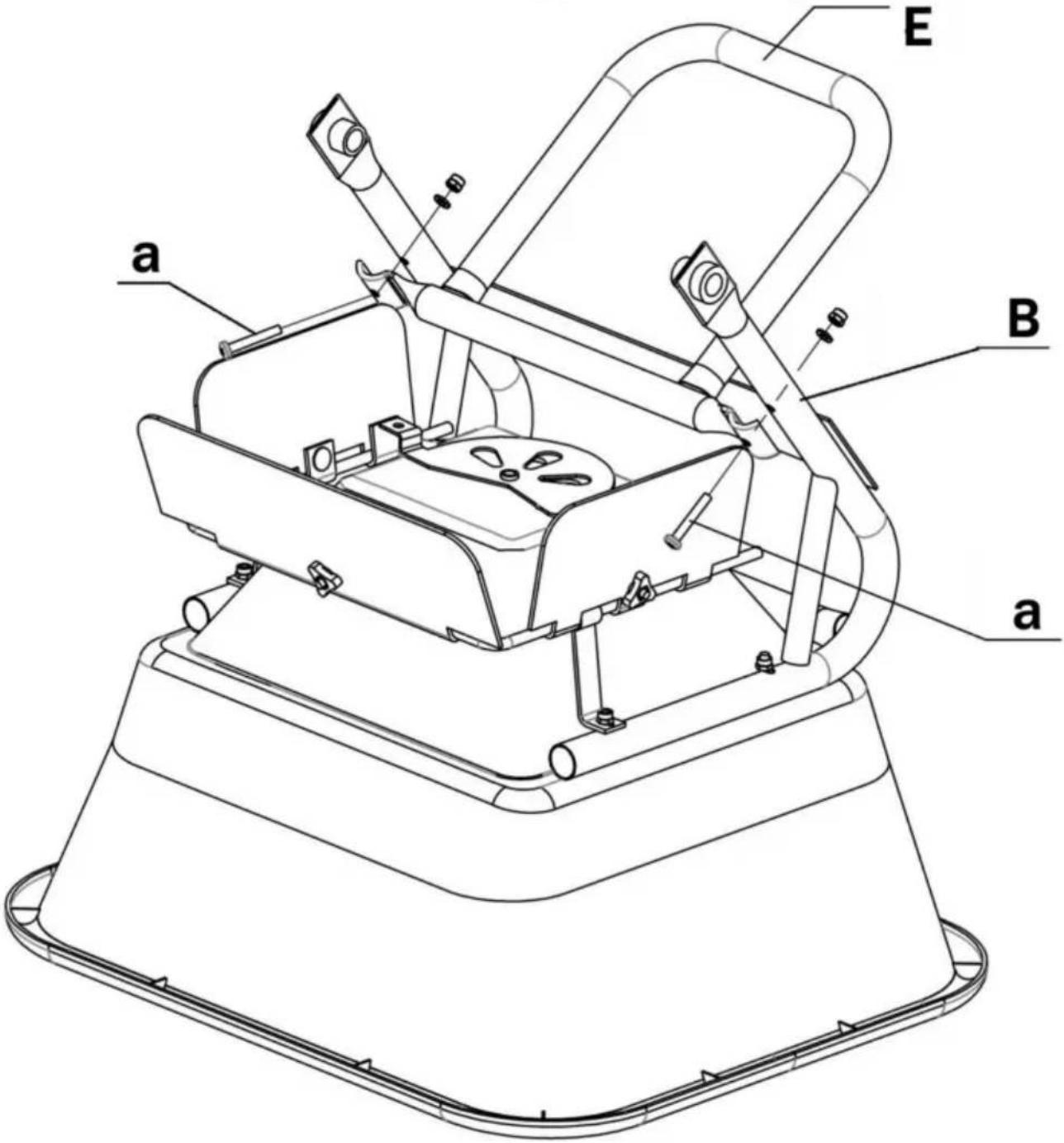

1. Ta fram stödramen (E) och hitta den installationsposition som matchar fäste (B).2. Använd skruvar (a x2) av M6×40. För dem genom motsvarande hål på stödramen och de redan installerade komponenterna, och dra sedan åt skruvar.

1. Ta fram stödramen (E) och hitta den installationsposition som matchar fäste (B).
2. Använd skruvar (a x2) av M6×40. För dem genom motsvarande hål på stödramen och de redan installerade komponenterna, och dra sedan åt skruvar.

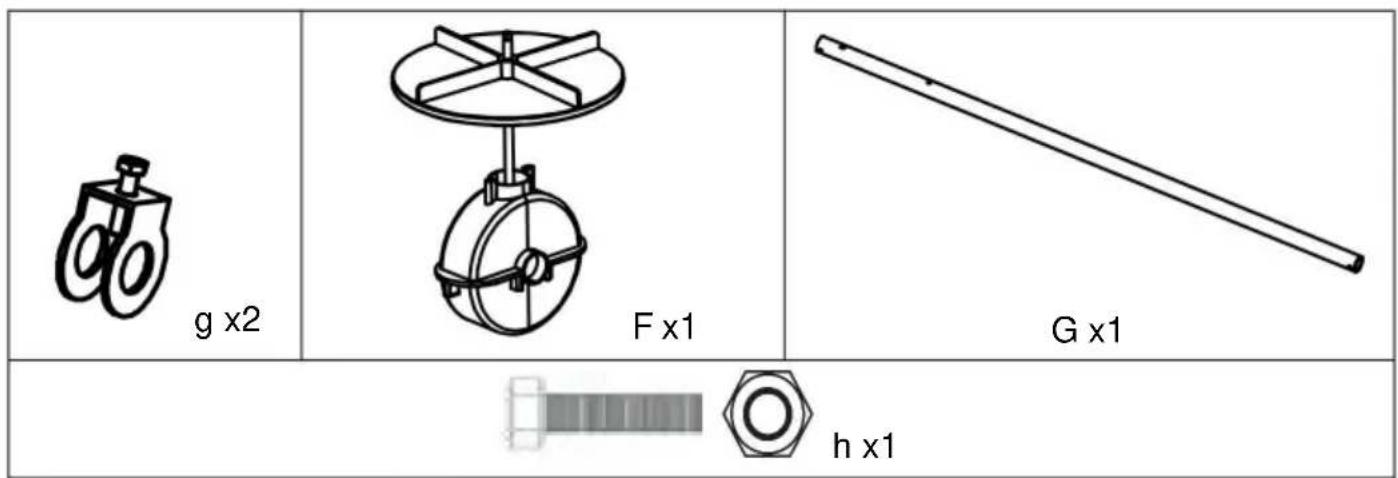

g x2 F x1 G x1 h x1

g F g B B G h 1 h 2 G

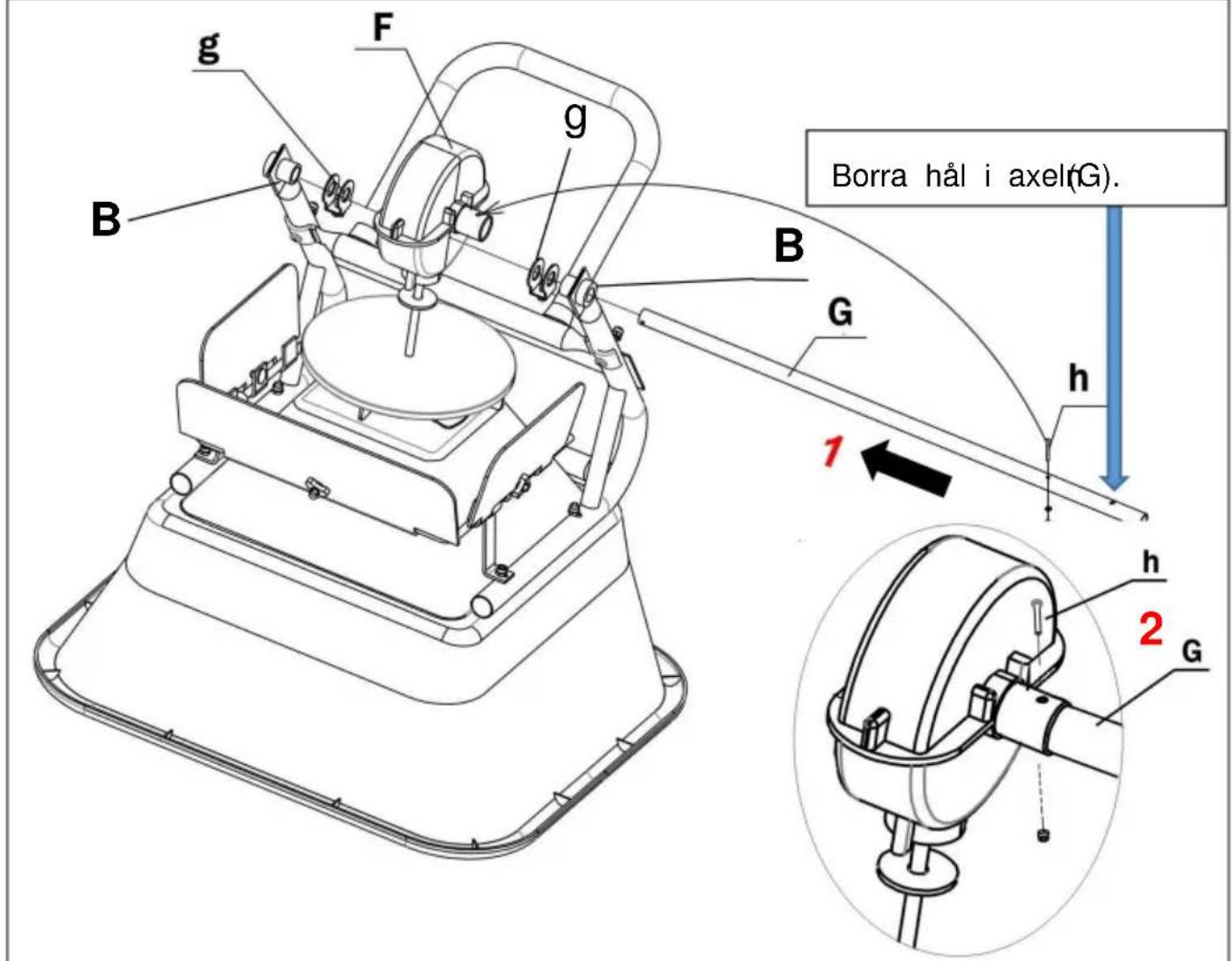

1. Bestäm axelns (G) orientering enligt de markerade hålpositionerna i bilden ovan. För sedan axeln (G) genom fästet (B) i pilens riktning. Montera sedan positioneringsdelen (g) och växellådan (F) och montera sedan en annan positioneringsdel (g) och fästet (B) på axeln.
2. Fäst axeln (G) och växellådan (F) med en M3×30-skruv (h) enligt detaljritningen.

D x2	B x1		c x2
		ex1

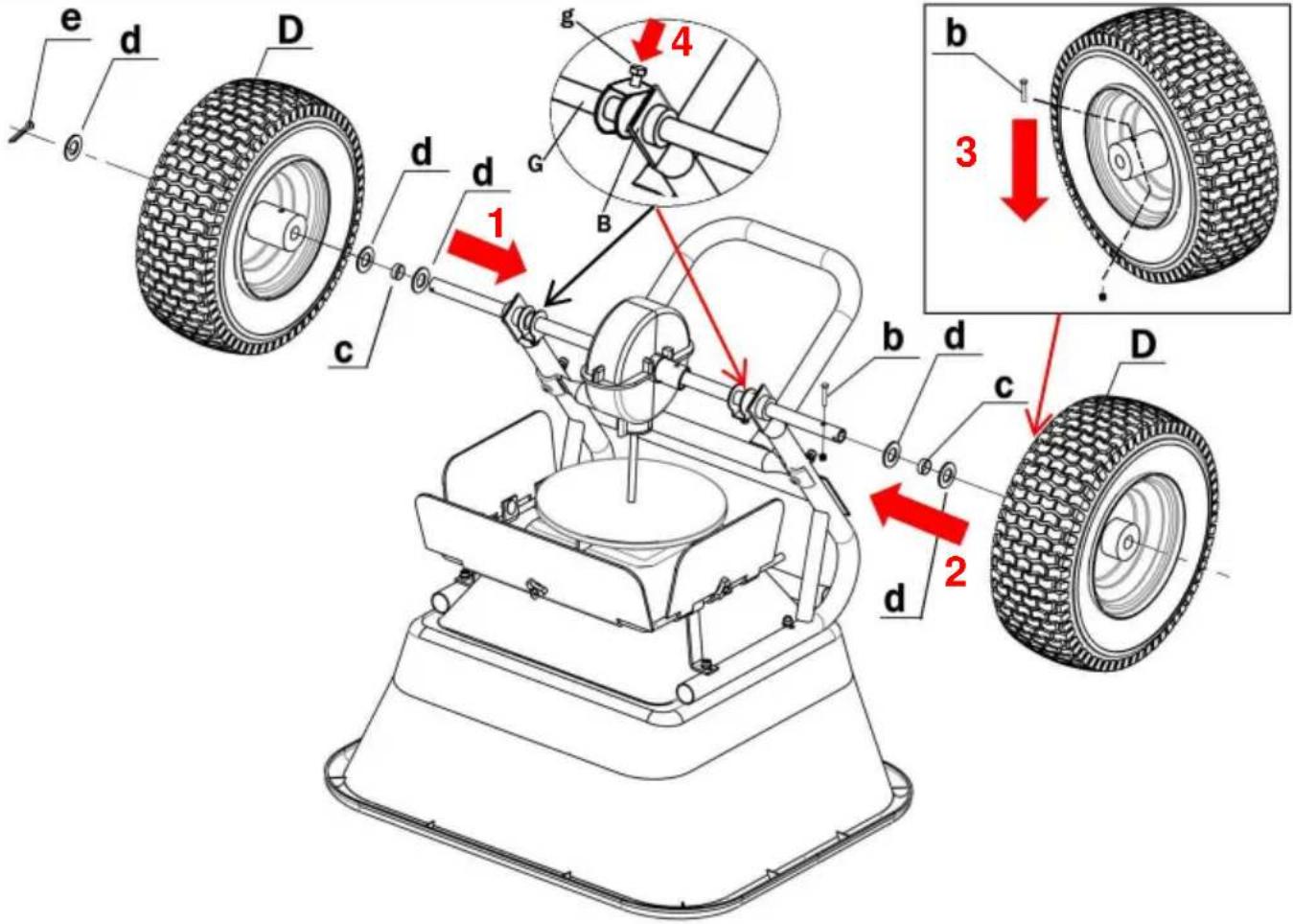

1. Sätt i den stora brickan (d), hylsan (c), den stora brickan (d), hjulet (D) och den stora brickan (d) på vänster sida på axeln (G) i tur och ordning. Sätt sedan i stiftet (e) i det lilla hålet i axelns yttersta ände (G) och böj det för fixering.2. Sätt i den stora brickan (d), hylsan (c), den stora brickan (d) och hjulet (D) på höger sida på axeln (Gördningsföljd.3. Trå skruven (b) genom hjulet (D) och axeln (G) och lås den fixering.4. Dra åt skruven på positioneringsdelen (g x2). Observera att funktionen h Positioneringsdelen (g x2) är till för att förhindra att benen på fästet (B) rör sig inåt.

e x1

För först in det roterande huvudet (f) i axeln i mitten av tratten (A) och fixera de sedan med en sprint (e).

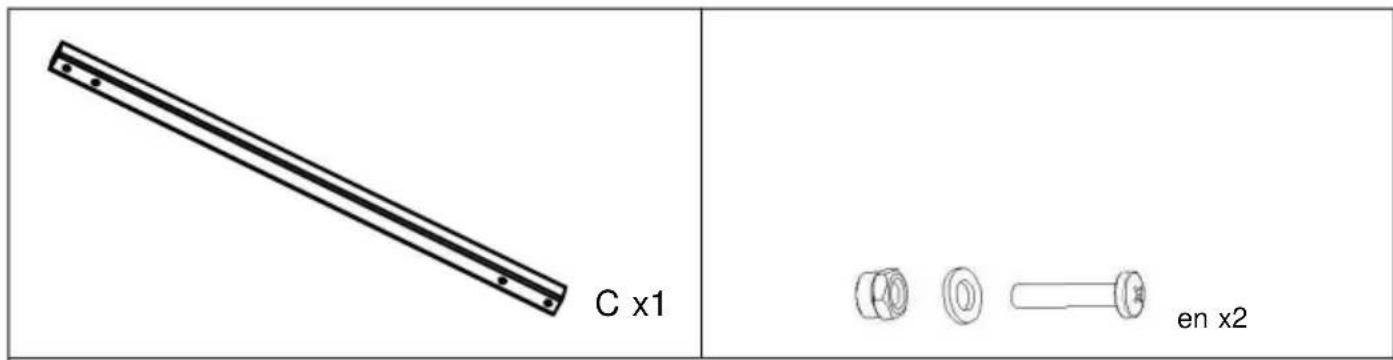

C x1 en x2

a C

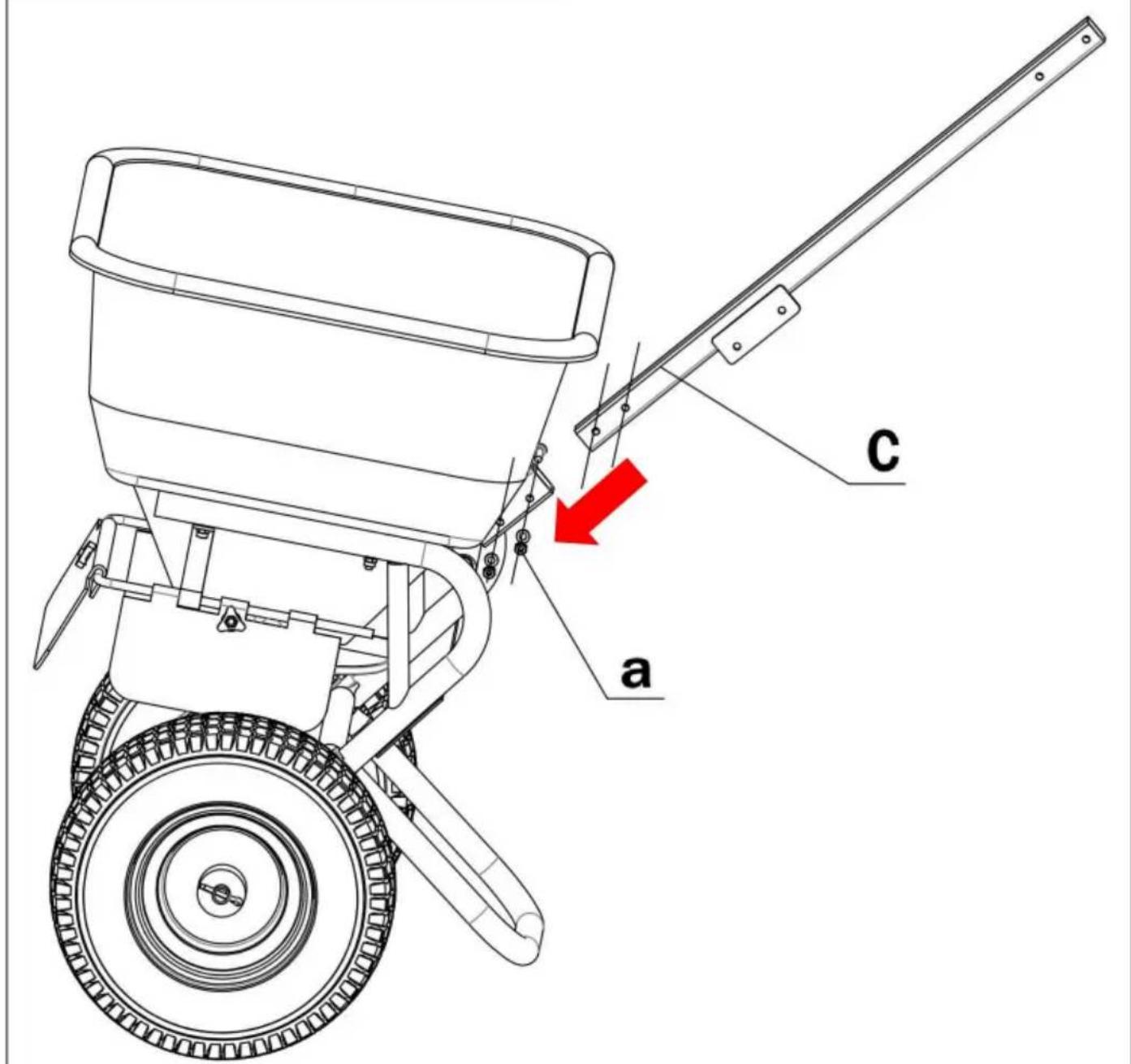

1. Sätt in fyrkantsröret (C) i fästet (B).
2. Använd M6×40-skruvar (a x2) för att fästa dem genom motsvarande monteringshål. hålen och dra sedan åt skruvarna.

Var uppmärksam på fyrkantsrörets (C) insättningsriktning.

M x1	H x1		Jag x1
ax2		jag x2

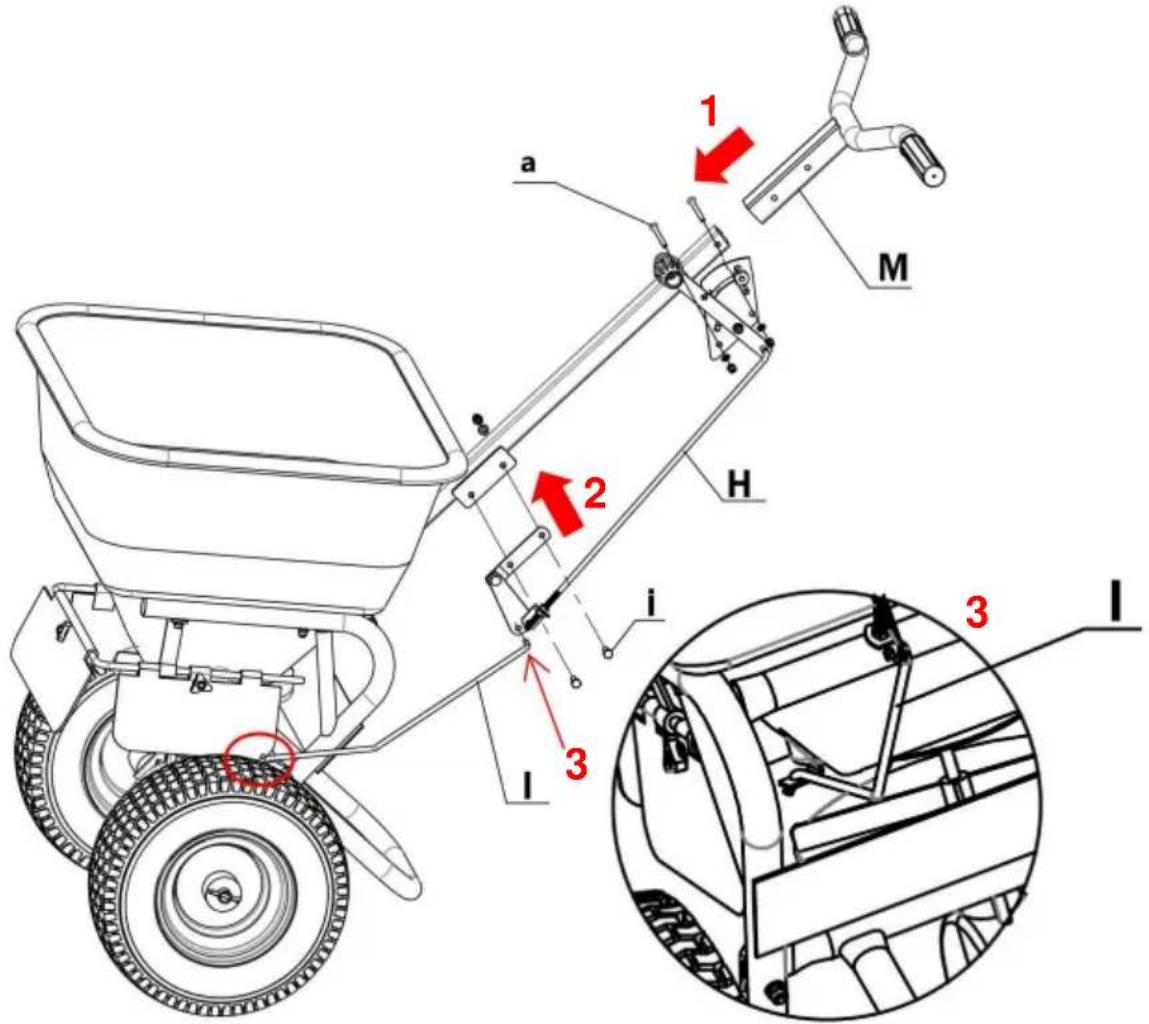

1. Sätt in handtaget (M) i fyrkantsröret (C) och montera växelpositionen justeraren (H) på sidan. Fäst dem med 2 M6×40-skruvar (a).2. Montera den nedre delen av växellägesjusteraren (H) på fyrkantsröret (C) och fäst den med M6×16-skruvar (i x2).3. Anslut den övre delen av växellägesjusterarens vevstång (I) till växellägesjusteraren (H) och den nedre delen till behållaren (A).4. Justera handtaget på växellägesjusteraren (H) för testning och kontrollera om materialläckageporten öppnas och stängs med justeringen av justerare.

1. Sätt in handtaget (M) i fyrkantsröret (C) och montera växelpositionen justeraren (H) på sidan. Fäst dem med 2 M6×40-skruvar (a).
2. Montera den nedre delen av växellägesjusteraren (H) på fyrkantsröret (C) och fäst den med M6×16-skruvar (i x2).

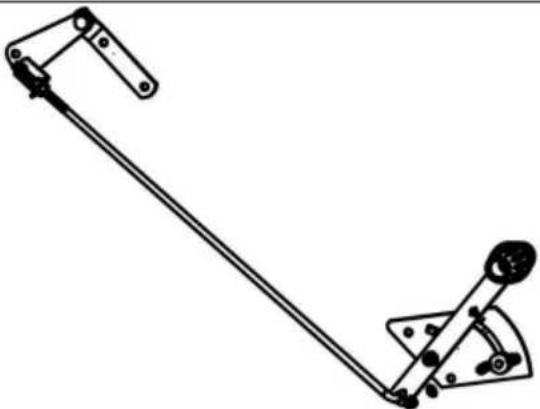

3. Anslut den övre delen av växellägesjusterarens vevstång (I) till växellägesjusteraren (H) och den nedre delen till behållaren (A).
4. Justera handtaget på växellägesjusteraren (H) för testning och kontrollera om materialläckageporten öppnas och stängs med justeringen av justerare.

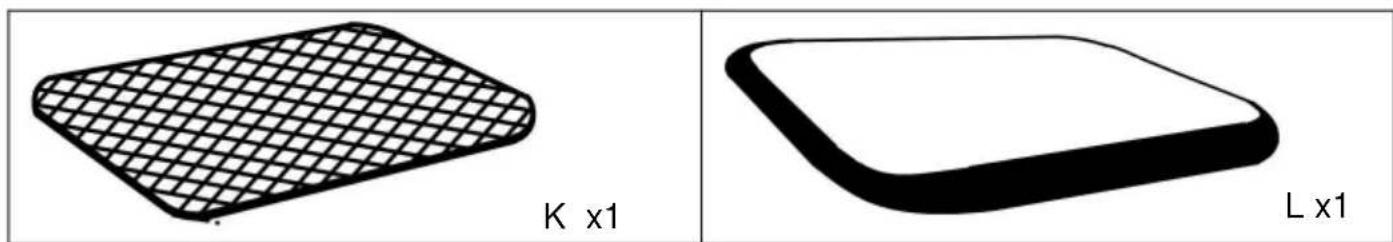

Montera siktnätet (K) och det genomskinliga locket (L) på respektive plats på spridaren. Siktnätet används för att filtrera materialen. Om det finns material som är större än siktnätet, ta bort det. Storleken på materialläckagehålet är begränsad, och endast material som är mindre än detta hål får spridas.

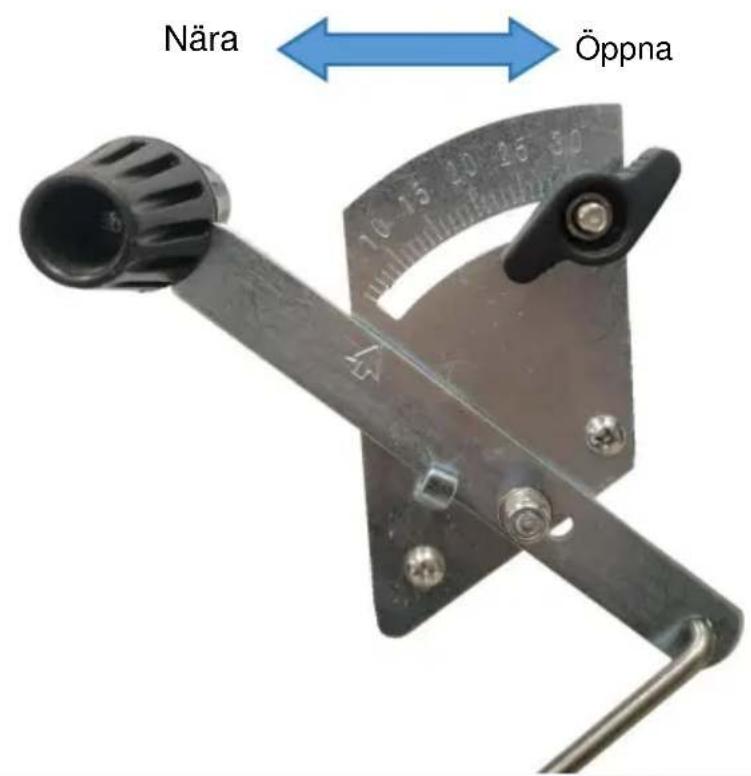

Nära Öppna

HUR MAN ANVÄNDER SPRIDAREN

FÖR ATT ÖPPNA - Tryck kontrollnivån framåt tills den stannar mot knappen. FÖR ATT STÄNGA - Dra manöverspaken helt bakåt mot operatören. Följ instruktionerna från tillverkaren av spridningsmedlet material.

OBS: Se till att spridningsmaterialet är jämnt fördelat. Spridningsmaterialet måste vara torrt.

1. Innan spridningsmaterialet matas in, ställ in doseringsspaken i läge AV-läge (utmatningsklaffen stängd).
2. Fyll spridarvagnens behållare.
3. För att justera spridningsmängden, ställ in doseringsspaken på önskad placera.
4. För att sprida eller strö ut materialet, kör spridarvagnen i en jämn hastighet (ju högre hastighet, desto större spridningsavständ).

5. Stäng doseringsluckan så snart du har stoppat spridarvagnen (utmatningsspaken i AV-läge).

6. Bestäm ungefärlig kvadratmeteryta som ska täckas och uppskatta mängd material som krävs.

7. Innan du fyller behållaren, se till att flödeskontrollarmen är i avstängt läge. och stängningsplattan är stängd.
8. Bryt sönder eventuell klumpig gödsel när du fyller behållaren.
9. Ställ in det justerbara stoppet medan flödesreglerarmen fortfarande är i avstängt läge. Se appliceringstabellen på den här sidan och instruktionerna på gödningspåsen för att välj rätt flödeshastighetsinställning.
10. Applikationstabellen är beräknad för lätt till tung applikation vid ett fordon hastighet på 3 mph, eller 100 ft. på 23 sekunder. En variation i hastighet kräver en justering av flödeshastigheten för att bibehålla samma täckning. Ju snabbare du kör, desto snabbare desto bredare sändningsbredden.
11. Se till att drivstiftet är monterat i axeln innan spridaren startas.
12. Starta alltid spridaren i rörelse innan du öppnar stängningsplattan.
13. Stäng alltid stängningsplattan innan du vrider eller stoppar spridaren.
14. Om gödselmedel av misstag hamnar för mycket på ett litet område, blötlägg området noggrant med en trädgårdsslang eller sprinkler för att förhindra att gräsmattan bränns vid.

15. För att säkerställa jämn täckning, gör varje drag så att spridningsmönstret överlappar mönstret från föregående pass något, som visas i figuren nedan.
    Ungefärliga spridningsbredder för olika material visas i applikationen
    diagrammet på den här sidan.

16. Vid spridning av gödselmedel för ogräsbekämpning, se till att spridningsmönstret träffar inte vintergröna träd, blommor eller buskar.

Dessa är ungefärliga inställningar och är endast avsedda som en vägledning.

Variationer i material, gånghastighet, terräng, väderförhållanden, spridarens ålder och skick etc. kan påverka inställningen. Om du är osäker, börja med en lägre inställning och öka vid behov. Kalibrera alltid spridaren före användning.

• Rengör materialet ur behållaren efter varje användning.
• Skölj/torka spridarens insida och utsida efter varje användning.
• Innan användning, se till att däcken har de REKOMMENDERADE DÄCKEN. TRYCK 25 PSI.
• Kontrollera regelbundet att alla fästelement är åtdragna.
• Rengör och smörj delarna lätt ärligen.
• Använd en blank emaljsprayfärg för att bättra på repad eller sliten målad metall ytor.
• Överskrid aldrig den tillåtna lastkapaciteten, det kommer att skpddaren.

Viktig

Varningarna, försiktighetsåtgärderna och instruktionerna som beskrivs i denna bruksanvisning kan inte täcka alla möjliga förhållanden eller situationer som kan uppstå. Det måste förstås operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas denna produkt och måste tillhandahållas av operatören.

Lagring

• Låt aldrig material ligga kvar i behållaren under längre perioder.
• Se till att spridaren är ren och torr innan förvaring, så att den kan användas utan problem i många år. service.
• Förvara inomhus eller i skyddat utrymme under hårt väderiötehmånaderna.

PRODUKTPARAMETER

Modell	TC2034B
Säker lastvikt	45,2 kg
Färg	Svart
Spridningsbredd	0–3 m/0–9,8 fot

MONTERINGSPROBLEM

(I) Saknade eller skadade delar

Problembeskrivning: Efter att ha öppnat förpackningen visar det sig att mängden av vissa delar är otillräcklig eller att det finns uppeskador.

Lösning: Gör omedelbart en noggrann kontroll mot reservdelslistan för att bekräfta saknade eller skadade delar. Kontakta VEVORs kundtjänst, ange produktmodell TC2029A och relevant reservdelsinformation och ansök om utbyte eller omleverans av delar. Försök inte montera med ofullständiga eller skadade delar unde väntetiden på nya delar, för att undvika att påverka produktens prestanda och säkerhet.

(II) Monteringsproblem

Problembeskrivning: Vid användning enligt monteringsstegen i instruktionsmanualen uppstår situationer som svårigheter att justera delar och oförmåga att skruva i skruvar smidigt.

Lösning: Kontrollera igen om delarnas monteringsriktning är korrekt, se illustrationerna i instruktionsmanualen och se till att varje del är monterad i rätt position. Om det är svårt att skruva i skruvarna, kontrollera om det finns främmande föremål som blockerar gängorna. En borste kan användas för att rengöra gångorna. Om gångorna är skadade, kontakta kundtjänst i god tid för att byta ut motsvarande delar. Om det är svårt att justera på grund av avvikelser i delens storlek, tvinga inte monteringen, utan kontakta kundtjänst för att få ytterligare vägledning eller byte av delar. Vi kommer att förbereda installationsvideor. Vänligen kontakta VEVORs kundtjänst om du behöver. dem.

(I) Ojämn spridning

Problembeskrivning: När spridaren används är materialet ojämnt fördelat på marken, med mer material i vissa områden och mindre i andra.

Lösning: Kontrollera om det förekommer några klumpbildningar i materialet i behållaren. Om så är fallet måste det klumpiga materialet brytas sönder före användning. Bekräfta att spridarens gånghastighet är jämn. Försök att hålla en jämn hastighet, eftersom hastighetsförändringar kan påverka spridningseffekten. Kontrollera om inställningen av spridarens flödeskontrollarm är lämplig. Beroende på materialtyp och användningsscenarier, hänvisa till de rekommenderade värdena i produktens spridningsinställningsföreskrifter och justera flödespositionen.

kontrollarm.

(II) Spridningsbredden uppfyller inte förväntningarna

Problembeskrivning: Den faktiska spridningsbredden överensstämmer inte med det intervall som anges i instruktionsboken, den är antingen för bred eller för smal.

Lösning: Kontrollera spridarens körhastighet. Ju högre hastighet, desto bredare spridningsbredd. Justera körhastigheten till ett lämpligt område efter behov.

Bekräfta om inställningen av flödesreglerarmen är korrekt. En felaktig flödesinställning kan indirekt påverka spridningsbredden. Justera den enligt korrekt inställningsmetod. Om spridarens komponenter är lösa eller skadade kan det påverka spridningsbredden. Kontrollera noggrant varje komponent i spridaren.

Dra åt alla lösa delar i god tid och kontakta kundtjänst för att byta ut eventuella skadade delar.

(III) Spridaren har fastnat eller kan inte tryckas

Problembeskrivning: Spridaren har fastnat under användning, är svår att trycka eller kan till och med inte tryckaørmalt.

Lösning: Kontrollera om däcktrycket när det rekommenderade värdet på 25 PSI. Otilräckligt lufttryck ökar tryckmotståndet. Pumpa upp däcket till standardlufttrycket i tid. Kontrollera om det finns främmande föremål runt hjulen. Om så är fallet, rengör eventuella föremål runt hjulen. Kontrollera om det finns materialansamlingar inuti spridaren som blockerar komponenterna. Rengör det ansamlade materialet i behållaren och andra komponenter. Om problemet kvarstår kan det vara ett mekaniskt komponentfel, till exempel ett skadat lager etc. Kontakta professionell underhållspersonal eller VEVORs kundtjänst fönderhåll.
