TC2135 - Jordbruksspridare Vevor - Gratis bruksanvisning och manual

Produkttyp	Manuell jordbruksspridare
Märke	Vevor
Modell	TC2135
Maximal lastkapacitet	27,2 kg (60 lb)
Spridningsbredd	0 till 3 meter
Rekommenderat däcktryck	25 PSI
Färg	Svart
Chassimaterial	Stål
Antal hjul	2
Typ av behållare	Med genomskinligt lock
Flödesinställning	Kontrollspak med justerbar stopp
Huvudanvändning	Spridning av gödsel och frön
Montering krävs	Ja, instruktioner medföljer
Säkerhetsåtgärder	Använd skyddsutrustning vid montering; överskrid inte lasten; sitt inte på den
Underhåll	Rengöring efter varje användning; periodisk kontroll av fästelement; årlig smörjning
Förvaring	Skyddad från väder och vind, tom behållare
Reservdelar	Finns på begäran från Vevors kundtjänst
Tillverkare	Shanghai Muxin Muye Youxian Gongsi

Vanliga frågor - TC2135 Vevor

Vad gör jag om delar saknas eller är skadade vid mottagandet?

Kontrollera omedelbart dellistan. Kontakta Vevors kundtjänst och ange modell TC2135 och berörda delar. Försök inte montera spridaren med ofullständiga delar för att undvika säkerhetsrisker.

Hur löser jag monteringsproblem?

Se till att varje del är korrekt orienterad med hjälp av illustrationerna. Om en skruv inte går att skruva i, rengör gängan med en borste. Vid inriktningsproblem, tvinga inte och kontakta kundtjänst.

Varför är gödselspridningen ojämn?

Kontrollera att behållaren inte har klumpar (krossa dem vid behov). Håll en jämn gånghastighet. Justera flödeskontrollarmens inställning beroende på materialtyp.

Spridningsbredden motsvarar inte förväntningarna, vad gör jag?

Justera din gånghastighet: ju högre hastighet, desto större bredd. Kontrollera flödesinställningen och dra åt lösa delar. Om komponenter är skadade, kontakta kundtjänst.

Spridaren är svår att skjuta eller fastnar, hur reagerar jag?

Kontrollera däcktrycket (rekommenderat: 25 PSI). Rengör hjulen för att ta bort främmande föremål. Ta bort eventuell ansamling av material i behållaren. Om problemet kvarstår, kontakta en professionell.

Hur ställer jag in spridningsflödet?

Använd kontrollspaken. För att öppna, tryck den framåt; för att stänga, dra den helt bakåt. Se applikationstabellen för att välja lämplig inställning för din hastighet (standard 3 mph).

Vilket är det rekommenderade däcktrycket?

Det rekommenderade trycket är 25 PSI. Kontrollera det regelbundet för att säkerställa god manövrerbarhet och undvika för tidigt slitage.

Hur rengör jag spridaren efter användning?

Töm behållaren och skölj insidan och utsidan med vatten. Torka noggrant för att undvika korrosion. Rengör rörliga delar och smörj dem lätt en gång om året.

Var och hur förvarar jag spridaren?

Förvara den på en torr plats skyddad från väder och vind. Se till att behållaren är tom och att spridaren är ren och torr. Detta förlänger dess livslängd.

Måste jag kalibrera spridaren före första användning?

Ja, börja med en låg flödesinställning och öka vid behov. Gör tester på en liten yta för att justera bredd och mängd. Inställningarna i applikationstabellen är vägledande.

BRUKSANVISNING TC2135 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

VARNING:

Läs detta material innan du använder produkten. Underlåtenhet att göra det kan resultera i allvarliga skador.

Monteringsförsiktighetsåtgärder

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte om du är trött eller påverkad av alkohol, droger eller medicinering.
6. Produktens egenskaper gäller endast för korrekt och fullständigt monterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stödja bakomspridaren.
8. För ytterligare information om de delar som listas i följande sidor, vänligen se monteringsschemat i denna manual. Packa upp och separera alla delar på en ren arbetsyta.

Användningsförsiktighetsåtgärder

1. SITTA ELLER STÅ INTE PÅ DENNA PRODUKT.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller i närheten av denna produkt.
3. Överskrid inte angivna viktkapaciteter.
4. Använd endast enligt avsikten.
5. Kontrollera före varje användning; använd inte om delar är lösa eller skadade.

SPARA DENNA HANDBOK

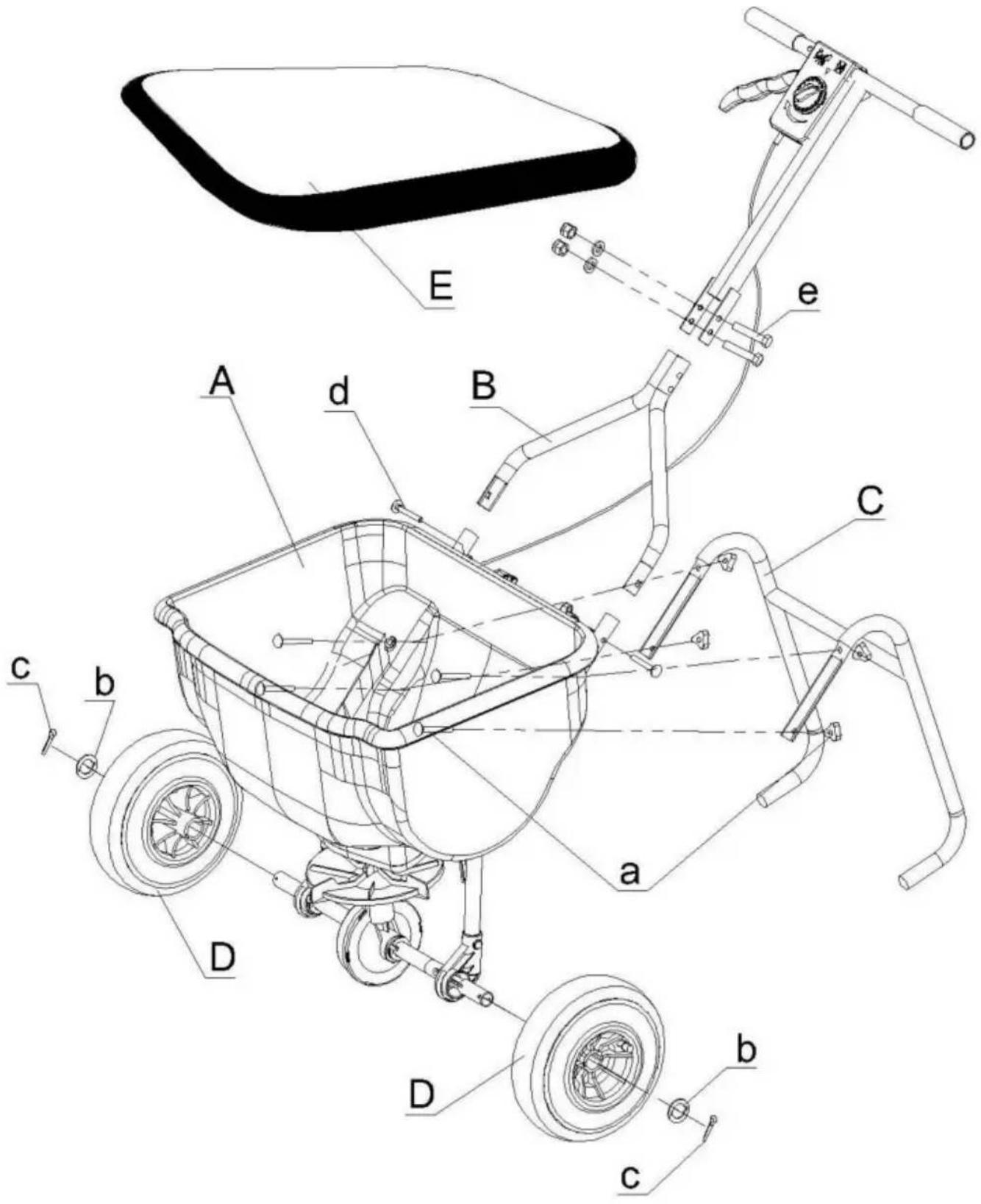

DELLISTA

	Huvuddel x1	BEn	Fyrkantsrör x1
c	Stödram x1	D	Hjul x2
E	Genomskinligt lock x1	en	Plastknopp+skruv (M6*50) ×4
b	Stor brickax2	c
d	Plastknopp+skruv (M6*40) ×2	e	Skruv M6*55×2

MONTERINGSSTEG

Fäst stödramen (C) på huvudkroppen (A) med plastknoppar + skruvar (ax 4).

D -hjulx2	b Stor brickax2
	c -stift x2
Sätt i hjulet (D x2) i axeln, placera den stora brickan (b x2) på det och det med en sprint (c x2). Obs: Uppblåsningshålet ska vara vänt utåt.

1. Fäst det fyrkantiga röret (B) på huvuddelen (A) med plastknoppar + skruvar (d x2).
2. Fäst handtaget på fyrkantsröret (B) med skruvar (e x2).

Monteringen är klar.

HUR MAN ANVÄNDER SPRIDAREN

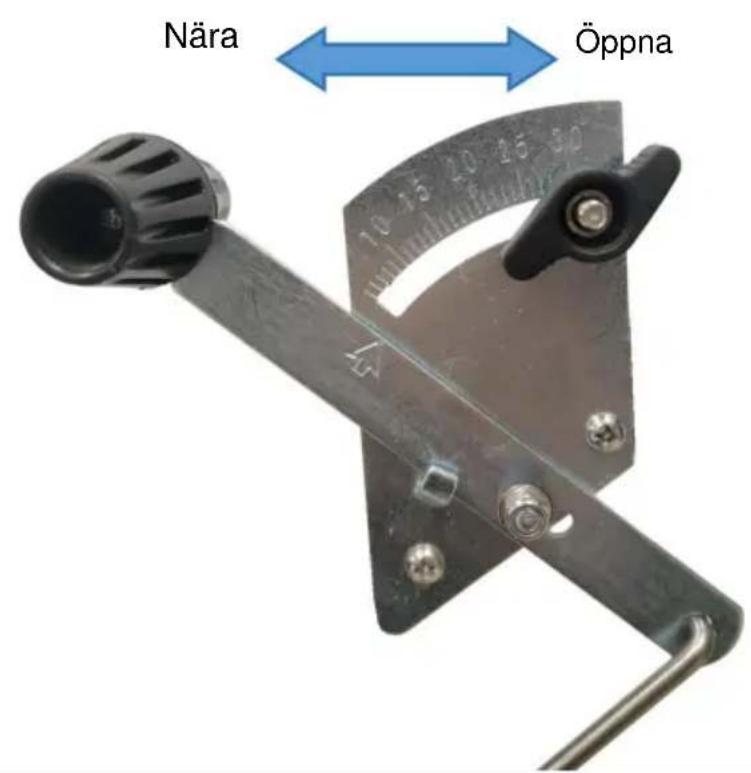

FÖR ATT ÖPPNA - Tryck kontrollnivån framåt tills den stannar mot knappen. FÖR ATT STÄNGA - Dra manöverspaken helt bakåt mot operatören. Följ instruktionerna från tillverkaren av spridningsmedlet material.

OBS: Se till att spridningsmaterialet är jämnt fördelat. Spridningsmaterialet måste vara torrt.

1. Innan spridningsmaterialet matas in, ställ in doseringsspaken i läge AV-läge (utmatningsklaffen stängd).
2. Fyll spridarvagnens behållare.
3. För att justera spridningsmängden, ställ in doseringsspaken på önskad position.
4. För att sprida eller strö ut materialet, kör spridarvagnen i en jämn hastighet (ju högre hastighet, desto större spridningsavstånd).
5. Stäng doseringsluckan så snart du har stoppat spridarvagnen (utmatningsspaken i AV-läge).

ANVÄNDA DIN SPRIDARE

1. Bestäm ungefärlig kvadratmeteryta som ska täckas och uppskatta mängd material som krävs.
2. Innan du fyller behållaren, se till att flödeskontrollarmen är i avstängt läge och att stängningsplattan är stängd.
3. Bryt sönder eventuell klumpig gödsel när du fyller behållaren.
4. Ställ in det justerbara stoppet medan flödesreglerarmen fortfarande är i avstängt läge. Se appliceringstabellen på den här sidan och instruktionerna på gödningspåsen för att välja rätt flödeshastighetsinställning.
5. Applikationstabellen är beräknad för lätt till tung applikation vid en fordonshastighet på 3 mph, eller 100 ft. på 23 sekunder. En variation i hastighet kräver en justering av flödeshastigheten för att bibehålla samma täckning. Ju snabbare du kör, desto bredare spridningsbredd.
6. Se till att drivstiftet är monterat i axeln innan spridaren startas.
7. Starta alltid spridaren i rörelse innan du öppnar stängningsplattan.
8. Stäng alltid stängningsplattan innan du vrider eller stoppar spridaren.
9. Om gödselmedel av misstag hamnar för mycket på ett litet område, blötlägg området noggrant med en trädgårdsslang eller sprinkler för att förhindra att gräsmattan bränns vid.
10. För att säkerställa jämn täckning, gör varje drag så att spridningsmönstret överlappar mönstret från föregående pass något, som visas i figuren nedan.

Ungefärliga spridningsbredder för olika material visas i applikationen diagrammet på den här sidan.

1. Vid spridning av gödselmedel för ogräsbekämpning, se till att spridningsmönstret träffar inte vintergröna träd, blommor eller buskar.

Dessa är ungefärliga inställningar och är endast avsedda som en vägledning.

Variationer i material, gånghastighet, terräng, väderförhållanden, spridarens ålder och skick etc. kan påverka inställningen. Om du är osäker, börja med en lägre inställning och öka vid behov. Kalibrera alltid spridaren före användning.

• Rengör materialet ur behållaren efter varje användning.
• Skölj/torka spridarens insida och utsida efter varje användning.
• Innan användning, se till att däcken har rekommenderat däcktryck: 25 PSI.
• Kontrollera regelbundet att alla fästelement är åtdragna.
• Rengör och smörj delarna lätt årligen.
• Använd blank emaljsprayfärg för att bättra på repad eller sliten målad metallyta.
• Överskrid aldrig den tillåtna lastkapaciteten, det kommer att skada spridaren.

Viktig

Varningarna, försiktighetsåtgärderna och instruktionerna som beskrivs i denna bruksanvisning kan inte täcka alla möjliga förhållanden eller situationer som kan uppstå. Det måste förstås att operatören har sunt förnuft och försiktighet, vilka är faktorer som inte kan byggas in i denna produkt och måste tillhandahållas av operatören.

Lagring

• Låt aldrig material ligga kvar i behållaren under längre perioder.
• Se till att spridaren är ren och torr innan förvaring, så att den kan användas utan problem i många år.
• Förvara inomhus eller i skyddat utrymme under hårda väderleksmånader.

PRODUKTPARAMETER

Modell	TC2135
Säker lastvikt	27,2 kg
Färg	Svart
Spridningsbredd	0–3 m/0–9,8 fot

MONTERINGSPROBLEM

(I) Saknade eller skadade delar

Problembeskrivning: Efter att ha öppnat förpackningen visar det sig att mängden av vissa delar är otillräcklig eller att det finns uppenbara skador.

Lösning: Gör omedelbart en noggrann kontroll mot reservdelslistan för att bekräfta saknade eller skadade delar. Kontakta VEVORs kundtjänst, ange produktmodell TC2029A och relevant reservdelsinformation och ansök om utbyte eller omleverans av delar. Försök inte montera med ofullständiga eller skadade delar under väntetiden på nya delar, för att undvika att påverka produktens prestanda och säkerhet.

(II) Monteringsproblem

Problembeskrivning: Vid användning enligt monteringsstegen i instruktionsmanualen uppstår situationer som svårigheter att justera delar och oförmåga att skruva i skruvar smidigt.

Lösning: Kontrollera igen om delarnas monteringsriktning är korrekt, se illustrationerna i instruktionsmanualen och se till att varje del är monterad i rätt position. Om det är svårt att skruva i skruvarna, kontrollera om det finns främmande föremål som blockerar gängorna. En borste kan användas för att rengöra gängorna. Om gängorna är skadade, kontakta kundtjänst i god tid för att byta ut motsvarande delar. Om det är svårt att justera på grund av avvikelser i delens storlek, tvinga inte monteringen, utan kontakta kundtjänst för att få ytterligare vägledning eller byte av delar. Vi kommer att förbereda installationsvideor. Vänligen kontakta VEVORs kundtjänst om du behöver dem.

(I) Ojämn spridning

Problembeskrivning: När spridaren används är materialet ojämnt fördelat på marken, med mer material i vissa områden och mindre i andra.

Lösning: Kontrollera om det förekommer några klumpbildningar i materialet i behållaren. Om så är fallet måste det klumpiga materialet brytas sönder före användning. Bekräfta att spridarens gånghastighet är jämn. Försök att hålla en jämn hastighet, eftersom hastighetsförändringar kan påverka spridningseffekten. Kontrollera om inställningen av spridarens flödeskontrollarm är lämplig. Beroende på materialtyp och användningsscenarier, hänvisa till de rekommenderade värdena i produktens spridningsinställningsföreskrifter och justera flödespositionen.

kontrollarm.

(II) Spridningsbredden uppfyller inte förväntningarna

Problembeskrivning: Den faktiska spridningsbredden överensstämmer inte med det intervall som anges i instruktionsboken, den är antingen för bred eller för smal.

Lösning: Kontrollera spridarens körhastighet. Ju högre hastighet, desto bredare spridningsbredd. Justera körhastigheten till ett lämpligt område efter behov.

Bekräfta om inställningen av flödesreglerarmen är korrekt. En felaktig flödesinställning kan indirekt påverka spridningsbredden. Justera den enligt korrekt inställningsmetod. Om spridarens komponenter är lösa eller skadade kan det påverka spridningsbredden. Kontrollera noggrant varje komponent i spridaren.

Dra åt alla lösa delar i god tid och kontakta kundtjänst för att byta ut eventuella skadade delar.

(III) Spridaren har fastnat eller kan inte tryckas

Problembeskrivning: Spridaren har fastnat under användning, är svår att trycka eller kan till och med inte tryckas normalt.

Lösning: Kontrollera däcktrycket när det rekommenderade värdet på 25 PSI. Otillräckligt lufttryck ökar rullmotståndet. Pumpa upp däcket till standardlufttrycket i tid. Kontrollera om det finns främmande föremål runt hjulen. Om så är fallet, rengör eventuella föremål runt hjulen. Kontrollera om det finns materialansamlingar inuti spridaren som blockerar komponenterna. Rengör det ansamlade materialet i behållaren och andra komponenter. Om problemet kvarstår kan det vara ett mekaniskt komponentfel, till exempel ett skadat lager etc. Kontakta professionell underhållspersonal eller VEVORs kundtjänst för underhåll.
