TC2135 - Epandeur agricole Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Épandeur agricole manuel
Marque	Vevor
Modèle	TC2135
Capacité de charge maximale	27,2 kg (60 lb)
Largeur d'épandage	0 à 3 mètres
Pression des pneus recommandée	25 PSI
Couleur	Noir
Matériau du châssis	Acier
Nombre de roues	2
Type de trémie	Avec couvercle transparent
Réglage du débit	Levier de contrôle avec butée réglable
Utilisation principale	Épandage d'engrais et de semences
Assemblage nécessaire	Oui, instructions fournies
Précautions de sécurité	Porter des équipements de protection lors du montage ; ne pas dépasser la charge ; ne pas s'asseoir
Entretien	Nettoyage après chaque utilisation ; vérification périodique des fixations ; lubrification annuelle
Stockage	À l'abri des intempéries, trémie vide
Pièces détachées	Disponibles sur demande auprès du service client Vevor
Fabricant	Shanghai Muxin Muye Youxian Gongsi

FOIRE AUX QUESTIONS - TC2135 Vevor

Que faire en cas de pièces manquantes ou endommagées à la réception ?

Vérifiez immédiatement la liste des pièces. Contactez le service client Vevor en indiquant le modèle TC2135 et les pièces concernées. Ne tentez pas d'assembler l'épandeur avec des pièces incomplètes pour éviter tout risque de sécurité.

Comment résoudre les difficultés d'assemblage ?

Assurez-vous que chaque pièce est orientée correctement en vous référant aux illustrations. Si une vis ne se visse pas, nettoyez le filetage avec une brosse. En cas de problème d'alignement, ne forcez pas et contactez le service client.

Pourquoi la répartition de l'engrais est-elle inégale ?

Vérifiez que la trémie ne contient pas de grumeaux (broyez-les si nécessaire). Maintenez une vitesse de marche constante. Ajustez le réglage du bras de contrôle du débit en fonction du type de matériau.

La largeur d'épandage ne correspond pas aux attentes, que faire ?

Ajustez votre vitesse de marche : plus elle est élevée, plus la largeur augmente. Vérifiez le réglage du débit et resserrez les pièces desserrées. Si des composants sont endommagés, contactez le SAV.

L'épandeur est difficile à pousser ou bloqué, comment réagir ?

Vérifiez la pression des pneus (recommandée : 25 PSI). Nettoyez les roues pour enlever les corps étrangers. Retirez toute accumulation de matière dans la trémie. Si le problème persiste, consultez un professionnel.

Comment régler le débit d'épandage ?

Utilisez le levier de contrôle. Pour ouvrir, poussez-le vers l'avant ; pour fermer, tirez-le complètement vers l'arrière. Consultez le tableau d'application pour choisir le réglage adapté à votre vitesse (3 mph par défaut).

Quelle est la pression de pneus recommandée ?

La pression recommandée est de 25 PSI. Vérifiez-la régulièrement pour garantir une bonne maniabilité et éviter une usure prématurée.

Comment nettoyer l'épandeur après utilisation ?

Videz la trémie et rincez l'intérieur et l'extérieur à l'eau. Séchez soigneusement pour éviter la corrosion. Nettoyez les pièces mobiles et lubrifiez-les légèrement une fois par an.

Où et comment ranger l'épandeur ?

Rangez-le dans un endroit sec et protégé des intempéries. Assurez-vous que la trémie est vide et que l'épandeur est propre et sec. Cela prolongera sa durée de vie.

Dois-je calibrer l'épandeur avant la première utilisation ?

Oui, commencez par un réglage de débit bas et augmentez si nécessaire. Effectuez des tests sur une petite surface pour ajuster la largeur et la quantité. Les réglages du tableau d'application sont indicatifs.

MODE D'EMPLOI TC2135 Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

AVERTISSEMENT :

Veuillez lire ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entraîner des blessures graves.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail pendant le montage.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne vous rassemblez pas si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent à un produit correctement et complètement assemblé uniquement.
7. Assemblez sur une surface plane, de niveau, dure et lisse, capable de supporter en toute sécurité l'épandeur arrière.
8. Pour plus d'informations sur les pièces répertoriées dans les pages suivantes, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail propre.

Précautions d'emploi

1. NE PAS S'ASSEOIR NI SE TENIR DEBOUT SUR CET ARTICLE.
2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à proximité.
3. Ne pas dépasser les capacités de poids spécifiées.
4. Utiliser uniquement comme prévu.
5. Inspectez avant chaque utilisation ; ne pas utiliser si des pièces sont desserrées ou endommagées.

CONSERVEZ CE MANUEL

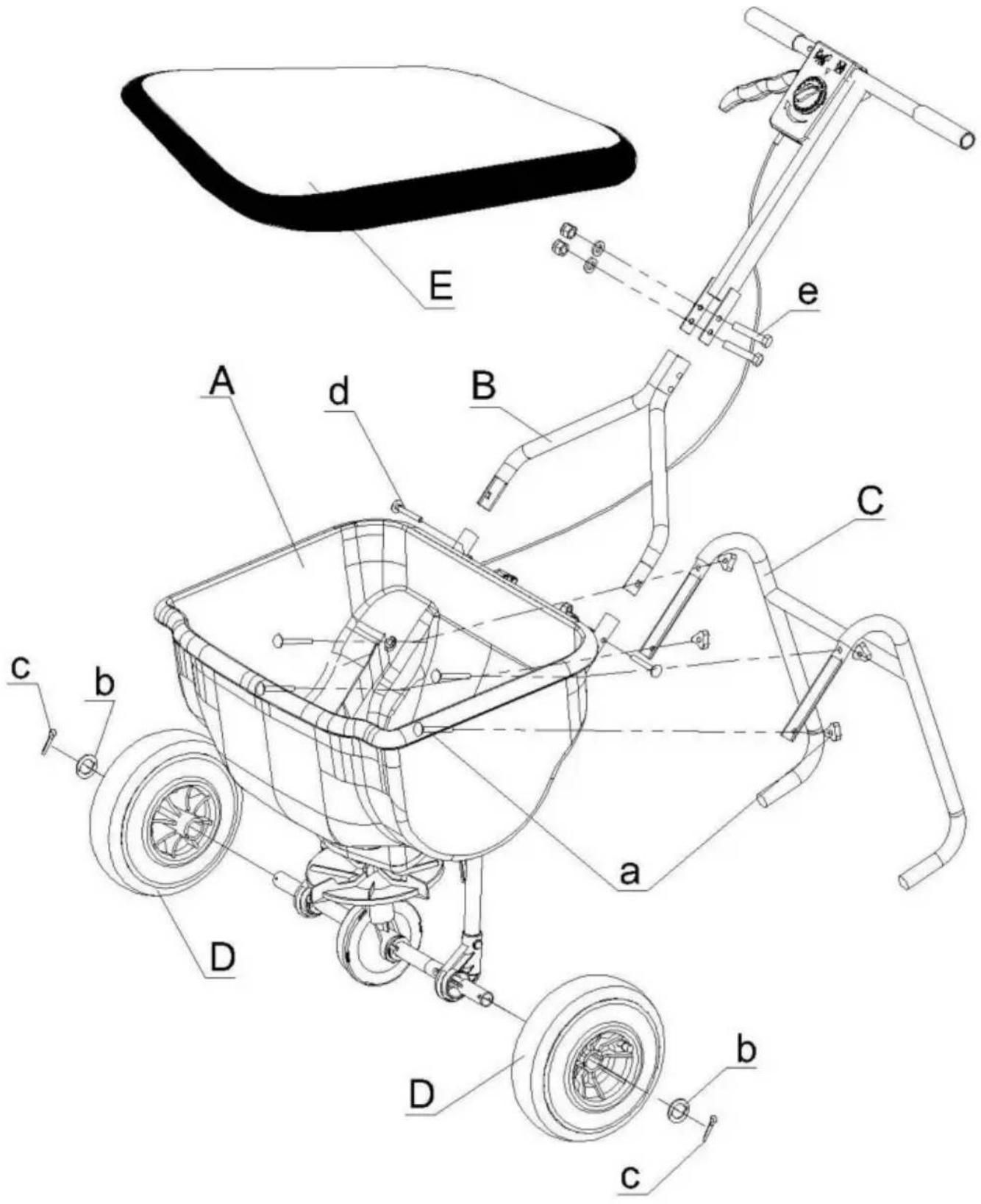

	Corps principalx1	BUN	Tube carréx1
C	Cadre de suppork1	D	Roue x2
E	Couvercle transparentx1	un	Bouton en plastique+vis (M6*50) ×4
b	Grande rondelle x2	c
d	Bouton en plastique+vis (M6*40) ×2	et	Vis M6*55 ×2

ÉTAPE D'ASSEMBLAGE

un bouton en plastique + vis (M6*504) ×

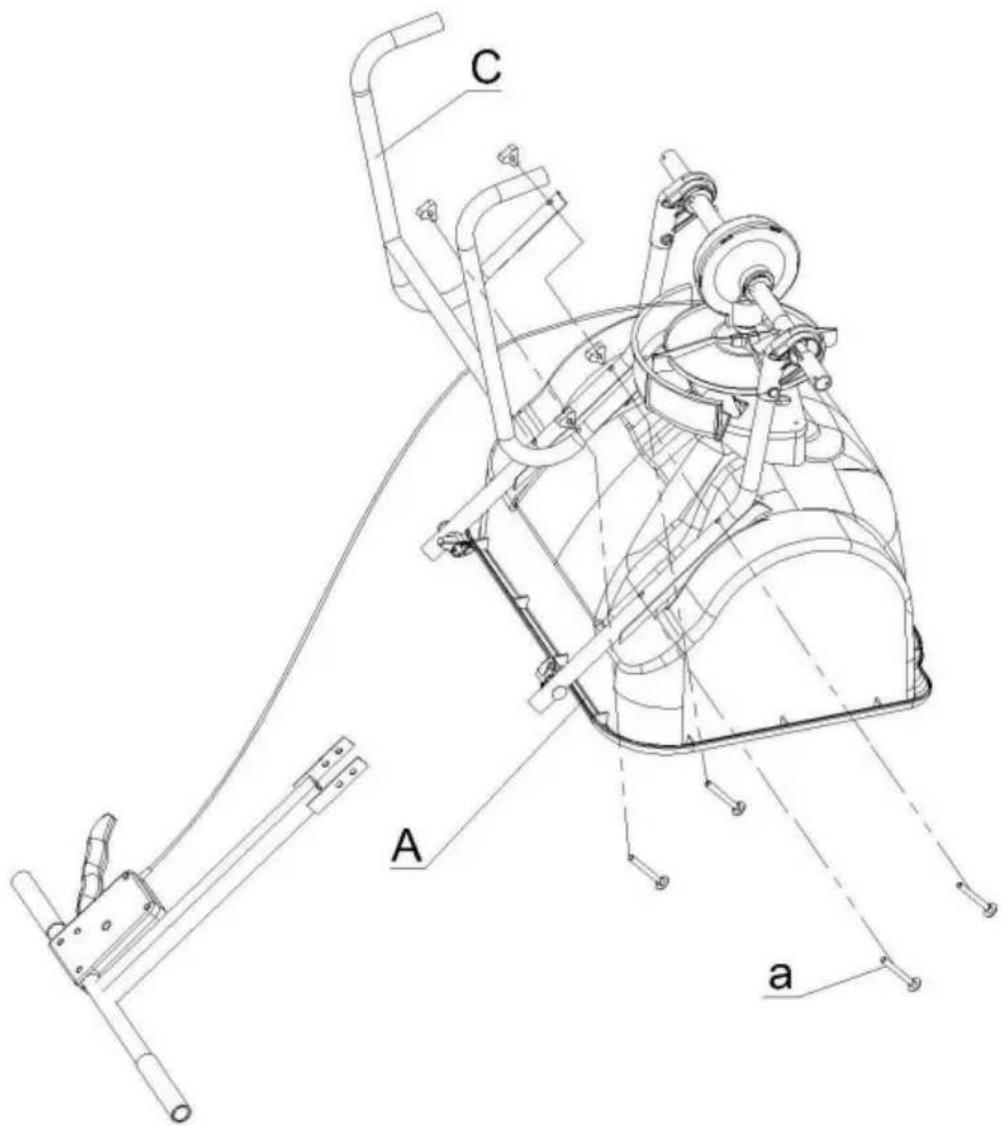

Fixez le cadre de support (C) au corps principal (A) à l'aide de boutons en plastique + vis (axe 4).

Roue Dx2	b Grande rondellex2
	c Broche ×2
Insérez la roue (D x 2) dans l'essieu, placez la grande rondelle (B x 2) dessus et fixez-la avec une goupille (C x 2). Remarque : le trou de gonflage doit être orienté vers l'extérieur.

d Bouton en plastique +

vis (M6*40) ×2 e Vis M6*55×2

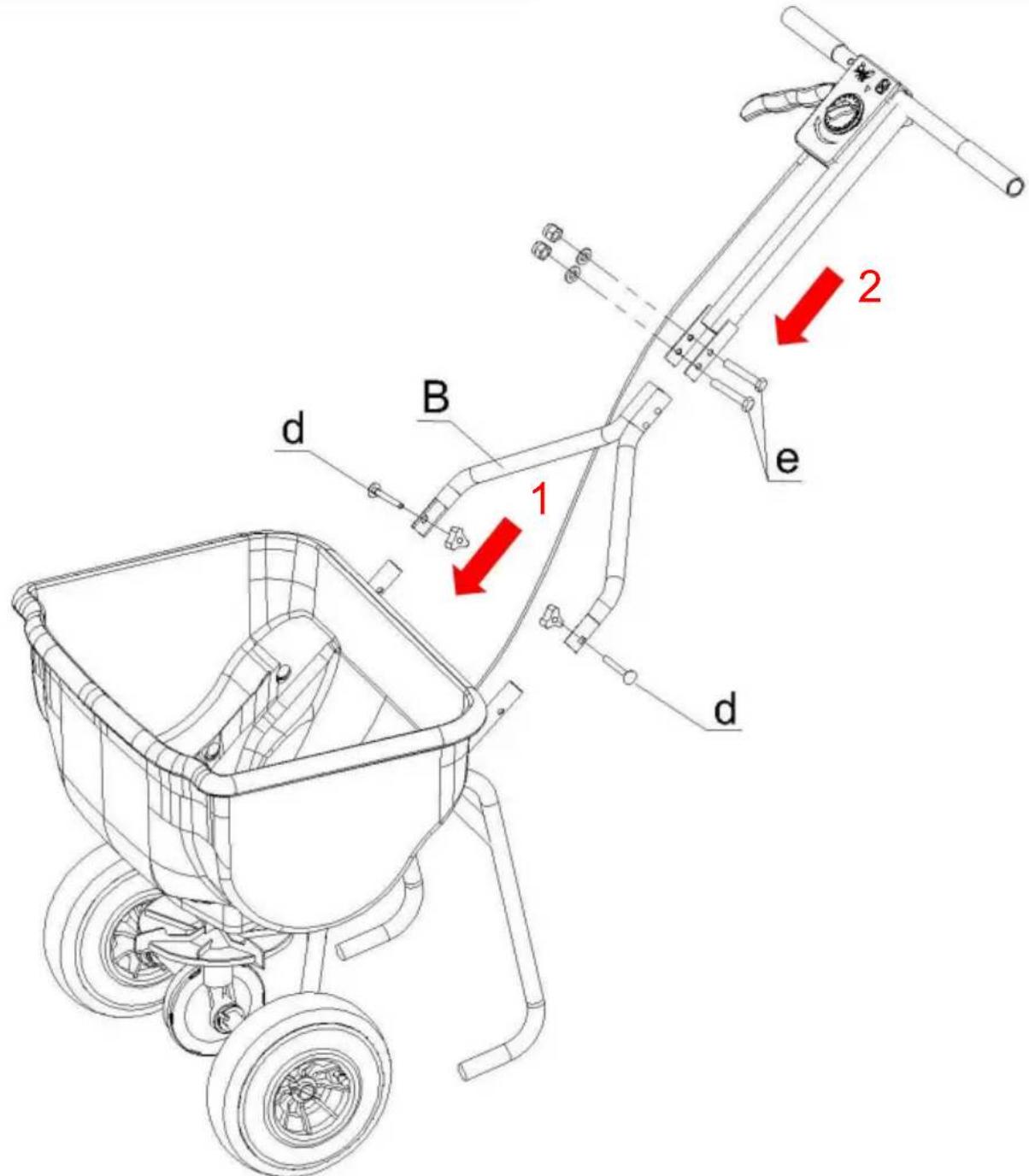

1. Fixez le tube carré (B) au corps principal (A) à l'aide de boutons en plastique + vis (d) 2. Fixez la poignée au tube carré (B) à l'aide de vis (e x2).

L'assemblage est terminé.

COMMENT UTILISER LE CHARIOT D'ÉPANDAGE

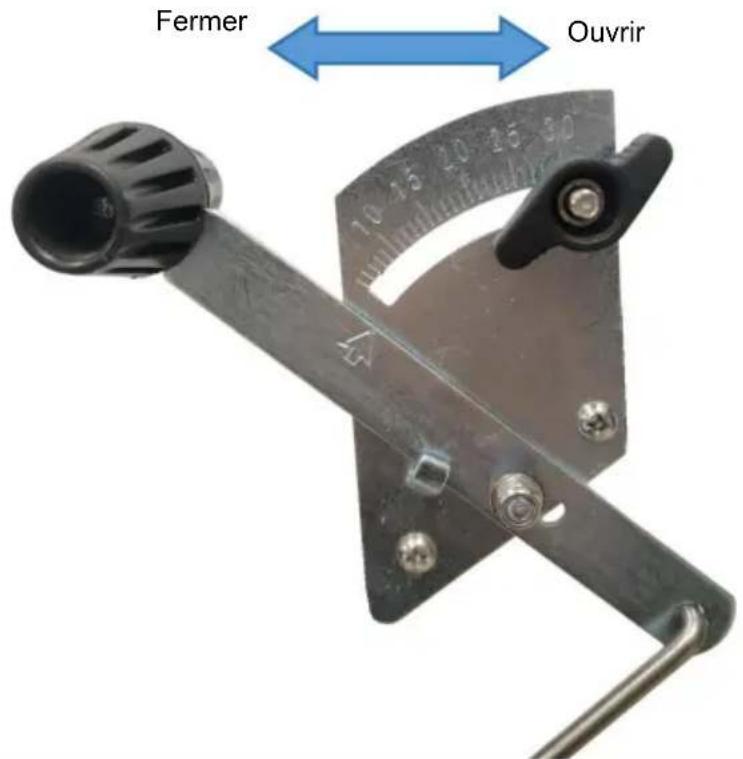

POUR OUVRIR - Poussez le niveau de contrôle vers l'avant jusqu'à ce qu'il s'arrête contre le bouton.

POUR FERMER - Tirez le levier de commande complètement vers l'arrière vers l'opérateur.

Suivez les instructions fournies par le fabricant du matériel d'épandage.

REMARQUE : Assurez-vous que le matériau d'épandage est réparti uniformément.

1. Avant d'introduire le matériau à épandre, placez le levier de distribution sur la position OFF (volet de distribution fermé).
2. Remplissez la trémie du chariot épandeur.
3. Pour régler le volume de pâte à tartiner, placez le levier de distribution sur la position souhaitée.
4. Afin d'épandre ou de disperser le matériau, conduisez le chariot épandeur à une vitesse uniforme (plus la vitesse est élevée, plus la distance de diffusion est grande).
5. Fermez le volet de distribution dès que vous arrêtez le chariot épandeur (levier de distribution en position OFF).
6. Déterminez la superficie approximative de la zone à couvrir et estimez la quantité de matériel nécessaire.
7. Avant de remplir la trémie, assurez-vous que le bras de contrôle du débit est en position d'arrêt et que la plaque de fermeture est fermée.
8. Brisez tout engrais grumeleux lorsque vous remplissez la trémie.
9. Réglez la butée réglable avec le bras de contrôle de débit toujours en position d'arrêt. Consultez le tableau d'application sur cette page et les instructions sur le sac d'engrais pour sélectionner le réglage de débit approprié.
10. Le tableau d'application est calculé pour une application légère à lourde sur un véhicule à une vitesse de 3 mph, soit 100 pieds en 23 secondes. Une variation de vitesse nécessitera un réglage du débit pour maintenir la même couverture. Plus vous roulez vite, plus la largeur de diffusion est large.
11. Assurez-vous que la goupille d'entraînement est installée dans l'essieu avant de démarrer l'épandeur.
12. Toujours démarrer l'épandeur en mouvement avant d'ouvrir la plaque de fermeture.
13. Fermez toujours la plaque de fermeture avant de tourner ou d'arrêter l'épandeur.
14. Si l'engrais est accidentellement déposé trop abondamment sur une petite zone, arrosez soigneusement la zone avec un tuyau d'arrosage ou un arroseur pour éviter de brûler la pelouse.
15. Pour assurer une couverture uniforme, effectuez chaque passage de manière à ce que le motif de diffusion chevauche légèrement le motif du passage précédent, comme illustré dans la figure ci-dessous. Les largeurs de diffusion approximatives pour différents matériaux sont indiquées dans le tableau d'application sur cette page.
16. Lors de l'épandage d'engrais anti-mauvaises herbes, assurez-vous que le schéma de diffusion ne touche pas les arbres à feuilles persistantes, les fleurs ou les arbustes.

Il s'agit de paramètres approximatifs et ils sont fournis à titre indicatif uniquement.

Les variations de matériaux, la vitesse de déplacement, le terrain, les conditions météorologiques, l'âge et l'état de l'épandeur, etc. peuvent influencer le réglage. En cas de doute, commencez par un réglage inférieur et augmentez-le si nécessaire. Calibrez toujours votre épandeur avant utilisation.

• Après chaque utilisation, nettoyez le matériau de la trémie.
• Rincez et séchez l'intérieur et l'extérieur de l'épandeur après chaque utilisation.
• Avant de faire fonctionner, assurez-vous que les pneus ont la pression recommandée de 25 PSI.
• Vérifiez périodiquement le serrage de toutes les fixations.
• Nettoyez et lubrifiez légèrement les pièces une fois par an.
• Utilisez une peinture émaillée brillante en aérosol pour retoucher le métal peint rayé ou usé.
• Ne dépassez jamais la capacité de charge nominale, cela pourrait endommager l'épandeur.

Important

Les avertissements, mises en garde et instructions décrits dans ce manuel d'instructions ne peuvent pas couvrir toutes les conditions ou situations possibles qui peuvent survenir. Il doit être compris par l'opérateur que le bon sens et la prudence sont des facteurs qui ne peuvent pas être intégrés à ce produit et doivent être fournis par l'opérateur.

Stockage

• Ne laissez jamais le matériau dans la trémie pendant des périodes prolongées.
• Avant de ranger, assurez-vous que l'épandeur est propre et sec pour des années de service sans problème.
• Conserver à l'intérieur ou dans un endroit protégé pendant les intempéries et l'hiver.

PARAMÈTRE DU PRODUIT

Modèle	TC2135
Poids de chargement sécuritaire	60 lb (27,2 kg)
Couleur	Noir
Largeur d'épandage	0-3 m/0-9,8 pi

(I) Pièces manquantes ou

endommagées Description du problème : Après avoir ouvert l'emballage des pièces, on constate que la quantité de certaines pièces est insuffisante ou qu'il y a des défauts évidents.

Solution : Vérifiez immédiatement et soigneusement la liste des pièces afin de confirmer les pièces manquantes ou endommagées. Contactez le service client de VEVOR, indiquez le modèle du produit (TC2029A) et les informations relatives aux pièces, puis demandez le remplacement ou la réédition des pièces. Pendant la période d'attente, n'essayez pas d'assembler le produit avec des pièces incomplètes ou endommagées afin de ne pas compromettre les performances et la sécurité du produit.

(II) Difficultés d'assemblage

Description du problème : Lorsque vous travaillez selon les étapes d'assemblage du manuel d'instructions, des situations telles qu'un alignement difficile des pièces et une incapacité à visser les vis en douceur se produisent.

Solution : Vérifiez à nouveau le sens d'installation des pièces, reportez-vous aux illustrations du manuel d'instructions et assurez-vous que chaque pièce est installée correctement. En cas de difficulté de vissage, vérifiez qu'aucun corps étranger ne bloque le filetage. Une brosse peut être utilisée pour nettoyer le filetage. Si le filetage est endommagé, contactez rapidement le service client pour remplacer les pièces correspondantes. En cas de difficulté d'alignement due à une différence de taille, ne forcez pas le montage, mais contactez le service client pour obtenir des conseils supplémentaires ou le remplacement des pièces. Nous préparerons des vidéos d'installation. Veuillez contacter le service client VEVOR si nécessaire.

eux.

(I) Problème de répartition

inégale Description : Lors de l'utilisation de l'épandeur, les matériaux sont répartis de manière inégale sur le sol, certaines zones en ayant plus et d'autres en manquant.

Solution : Vérifiez l'absence de formation de grumeaux dans la trémie. Si tel est le cas, les grumeaux doivent être broyés avant utilisation. Vérifiez que la vitesse de déplacement de l'épandeur est uniforme. Veillez à maintenir une vitesse constante, car les variations de vitesse peuvent affecter l'efficacité de l'épandage. Vérifiez que le réglage du bras de contrôle du débit de l'épandeur est approprié. Selon le type de matériau et le scénario d'utilisation, reportez-vous aux valeurs recommandées dans les précautions d'épandage du produit et réajustez la position du

bras de commande.

(II) La largeur d'épandage ne répond pas aux attentes

Description du problème : La largeur d'épandage réelle n'est pas conforme à la plage spécifiée dans le manuel d'instructions, étant soit trop large, soit trop étroite.

Solution : Vérifiez la vitesse de déplacement de l'épandeur. Plus la vitesse est élevée, plus la largeur d'épandage est importante. Réglez la vitesse de déplacement à la vitesse appropriée, selon vos besoins. Vérifiez que le réglage du bras de contrôle du débit est correct. Un réglage inapproprié du débit peut affecter indirectement la largeur d'épandage. Réajustez-le selon la méthode de réglage appropriée. Si les composants de l'épandeur sont desserrés ou endommagés, la largeur d'épandage peut être affectée. Vérifiez soigneusement chaque composant de l'épandeur.

Resserrez rapidement toutes les pièces desserrées et contactez le service client pour remplacer toute pièce endommagée.

(III) L'épandeur est bloqué ou ne peut pas être poussé

Description du problème : Pendant le processus d'utilisation, l'épandeur est bloqué, difficile à pousser ou ne peut même pas être poussé.

Solution : Vérifiez que la pression des pneus atteint la valeur recommandée de 25 psi. Une pression insuffisante augmente la résistance à la poussée. Gonflez-les rapidement à la pression standard. Vérifiez qu'aucun corps étranger n'est enroulé autour des roues. Si c'est le cas, nettoyez-les. Vérifiez qu'aucune accumulation de matériaux ne bloque les composants de l'épandeur. Nettoyez les matériaux accumulés dans la trémie et les autres composants. Si le problème persiste, il peut s'agir d'une défaillance mécanique, comme un roulement endommagé. Contactez un technicien de maintenance professionnel ou le service client de VEVOR pour maintenance.

Fabricant : Shanghai Muxin Muye Youxian Gongsi Adresse :

Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 2000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Représentant du RoyaumeJni
